MANUAL DE USUARIO A 5300 A Wolf Garten

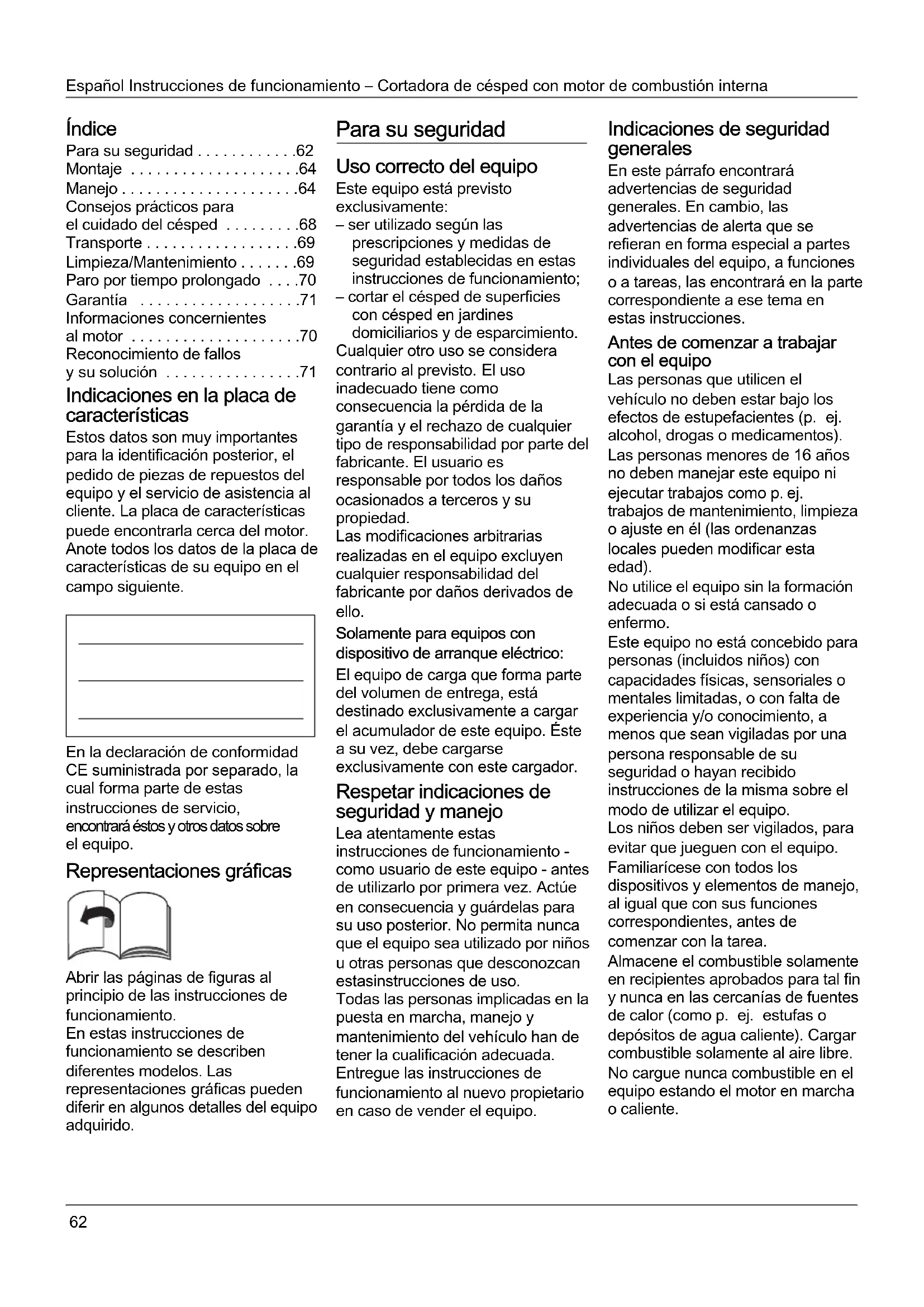

• Índice Para su seguridad p. 62
• Montaje p. 64
• Manejo p. 64
• Consejos prácticos para el cuidado del césped p. 68
• Transporte p. 69
• Limpieza/Mantenimiento p. 69
• Paro por tiempo prolongado p. 70
• Garantía p. 71
• Informaciones concernientes al motor p. 70
• Reconocimiento de fallos y su solución Indicaciones en la placa de características Estos datos son muy importantes para la identificación posterior, el pedido de piezas de repuestos del equipo y el servicio de asistencia al cliente. La placa de características puede encontrarla cerca del motor. Anote todos los datos de la placa de características de su equipo en el campo siguiente. En la declaración de conformidad CE suministrada por separado, la cual forma parte de estas instrucciones de servicio, encontrará éstos y otros datos sobre el equipo. Representaciones gráficas Abrir las páginas de figuras al principio de las instrucciones de funcionamiento. En estas instrucciones de funcionamiento se describen diferentes modelos. Las representaciones gráficas pueden diferir en algunos detalles del equipo adquirido. Para su seguridad Uso correcto del equipo Este equipo está previsto exclusivamente: – ser utilizado según las prescripciones y medidas de seguridad establecidas en estas instrucciones de funcionamiento; – cortar el césped de superficies con césped en jardines domiciliarios y de esparcimiento. Cualquier otro uso se considera contrario al previsto. El uso inadecuado tiene como consecuencia la pérdida de la garantía y el rechazo de cualquier tipo de responsabilidad por parte del fabricante. El usuario es responsable por todos los daños ocasionados a terceros y su propiedad. Las modificaciones arbitrarias realizadas en el equipo excluyen cualquier responsabilidad del fabricante por daños derivados de ello. Solamente para equipos con dispositivo de arranque eléctrico: El equipo de carga que forma parte del volumen de entrega, está destinado exclusivamente a cargar el acumulador de este equipo. Éste a su vez, debe cargarse exclusivamente con este cargador. Respetar indicaciones de seguridad y manejo Lea atentamente estas instrucciones de funcionamiento - como usuario de este equipo - antes de utilizarlo por primera vez. Actúe en consecuencia y guárdelas para su uso posterior. No permita nunca que el equipo sea utilizado por niños u otras personas que desconozcan estasinstrucciones de uso. Todas las personas implicadas en la puesta en marcha, manejo y mantenimiento del vehículo han de tener la cualificación adecuada. Entregue las instrucciones de funcionamiento al nuevo propietario en caso de vender el equipo. Indicaciones de seguridad generales En este párrafo encontrará advertencias de seguridad generales. En cambio, las advertencias de alerta que se refieran en forma especial a partes individuales del equipo, a funciones o a tareas, las encontrará en la parte correspondiente a ese tema en estas instrucciones. Antes de comenzar a trabajar con el equipo Las personas que utilicen el vehículo no deben estar bajo los efectos de estupefacientes (p. ej. alcohol, drogas o medicamentos). Las personas menores de 16 años no deben manejar este equipo ni ejecutar trabajos como p. ej. trabajos de mantenimiento, limpieza o ajuste en él (las ordenanzas locales pueden modificar esta edad). No utilice el equipo sin la formación adecuada o si está cansado o enfermo. Este equipo no está concebido para personas (incluidos niños) con capacidades físicas, sensoriales o mentales limitadas, o con falta de experiencia y/o conocimiento, a menos que sean vigiladas por una persona responsable de su seguridad o hayan recibido instrucciones de la misma sobre el modo de utilizar el equipo. Los niños deben ser vigilados, para evitar que jueguen con el equipo. Familiarícese con todos los dispositivos y elementos de manejo, al igual que con sus funciones correspondientes, antes de comenzar con la tarea. Almacene el combustible solamente en recipientes aprobados para tal fin y nunca en las cercanías de fuentes de calor (como p. ej. estufas o depósitos de agua caliente). Cargar combustible solamente al aire libre. No cargue nunca combustible en el equipo estando el motor en marcha o caliente.Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna Español p. 71

Si el tubo de escape, el depósito o el tapón del mismo están dañados, sustitúyalos.Antes del uso, controle– si funciona el dispositivo colector de césped y si cierra correctamente la compuerta de eyección. Cambiar inmediatamente piezas dañadas, gastadas o faltantes.– si la herramienta de corte, las sujeciones y la unidad de corte en su totalidad, está gastada o dañada. Haga cambiar las piezas gastadas o dañadas en un taller especializado, únicamente como juego completo, a fin de evitar desbalanceos.Las piezas de repuesto y los accesorios tienen que satisfacer los requisitos establecidos por el fabricante. Por ello, utilice exclusivamente piezas de repuesto y accesorios originales o autorizados por el fabricante.El uso de piezas de repuesto o accesorios no autorizados por el fabricante puede conllevar un riesgo considerable para la seguridad.Haga que un especialista cualificado o en un taller especializado realice los trabajos de reparación.Deje que todos los trabajos de mantenimiento se realicen siempre a su debido tiempo, para mantener el equipo en un estado de funcionamiento seguro. Durante el trabajo con el equipo Durante el trabajo con o en el equipo deberá usar indumentaria de trabajo adecuada como p. ej.:– Calzado de seguridad,– pantalones largos,– vestimenta ceñida al cuerpo,– Protección para el oído,– Gafas protectoras.El uso de equipamiento de protección personal reduce el riesgo de lesiones. Evite el uso de ropa suelta o ropa con cordones o cinturones colgando. El trabajo sin protección para los oídos puede provocar la pérdida de audición. Aunque se use protector de oídos, realizar pausas de trabajo frecuentes para proteger la audición.Todos los dispositivos de seguridad deben estar siempre colocados en el equipo, completos y en perfectas condiciones. No deben efectuarse modificaciones en los dispositivos de seguridad.Utilice el equipo solamente en el estado técnico prescrito y tal como ha sido entregado por el fabricante.No modifique nunca los ajustes del motor preestablecidos de fábrica.Evite fuego abierto y formación de chispas, y no fume.Indicaciones sobre vibraciones:Las vibraciones pueden causar daños en los nervios y disfunciones de la circulación sanguínea en manos y brazos.– Si realiza trabajos en entornos fríos, use ropa de abrigo y mantenga sus manos calientes y secas.– Realice pausas.– Si comprueba que la piel de sus dedos o manos se entumece, le hormiguea, le duele o se emblanquece, deje de trabajar con la máquina y consulte a un médico en caso necesario. Antes de cualquier trabajo en este equipo Para evitar lesiones y antes de realizar cualquier trabajo en el equipo (p. ej. de mantenimiento y de ajuste) o de transportarlo (p. ej. levantarlo o llevarlo de un sitio a otro)– parar el motor,– quitar la llave de encendido (si la hubiere),– esperar a que todas la partes móviles se hayan parado completamente y que el motor se haya enfriado,– desconectar el enchufe de la bujía en el motor a fin de evitar que el motor arranque de modo involuntario,– tener en cuenta las indicaciones de seguridad adicionales contenidas en el manual del motor. Después de cualquier trabajo con el equipo Nunca abandone el equipo sin parar el motor, quitando la llave de encendido (si la hubiere). Dispositivos de seguridad Figura 1 Peligro Nunca utilice un equipo con los dispositivos de seguridad dañados o que falten. Barra de seguridad (1) La barra de seguridad sirve para su protección y para el motor y el sistema de corte en caso de emergencia. No está permitido intentar eliminar su función. Compuerta de eyección (2) o protección contra impactos (3) La compuerta de eyección o la protección contra impactos lo protege contra lesiones causadas por el sistema de corte u objetos lanzados por éste. El equipo debe funcionar exclusivamente con la compuerta de eyección o la protección contra impactos colocada. !Español Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna

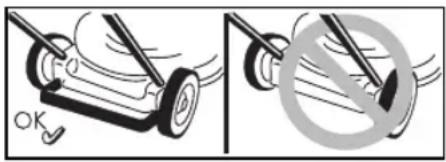

Símbolos en el equipo En el equipo se encuentran diferentes símbolos en forma de pegatinas. A continuación, la explicación de los símbolos:¡Atención! ¡Leer las instrucciones de funcionamiento antes de la puesta en marcha! ¡Mantener a terceras personas lejos de la zona de riesgo!Parar el motor y quitar la llave de encendido antes de realizar cualquier trabajo en el equipo y antes de abandonarlo.Tener en cuenta las advertencias adicio-nales contenidas en el capítulo «Para su seguridad».¡Antes de realizar trabajos en las herramientas de corte, extraer el enchufe de la bujía! ¡Mantener alejados los dedos y los pies del sistema de corte! Antes de ajustar, limpiar o comprobar el vehículo, desconectarlo y extraer el enchufe de la bujía.Peligro de lesiones – trabajar exclusivamente con la protección contra impactos colocada.Peligro de lesiones – trabajar exclusivamente con el estribo de la parte posterior colocado.Peligro de lesiones – trabajar exclusivamente con la compuerta de eyección colocada.Mantenga siempre estos símbolos bien legibles en el equipo.Sustituya los símbolos dañados o ilegibles. Símbolos en las instrucciones En estas instrucciones se utilizan símbolos que señalan riesgos identifican indicaciones importantes. He aquí la explicación de los símbolos: Peligro Este símbolo le advierte sobre riesgos relacionados con la actividad descrita y que pueden poner en peligro a personas. Atención Este símbolo le advierte sobre riesgos relacionados con la actividad descrita y que pueden provocar daños en el aparato. Indicación Este símbolo hace referencia a información y recomendaciones de uso importantes. Montaje El montaje del equipo se representa en una hoja adjunta por separado.Advertencias para la eliminación de residuosLos restos de embalaje, equipos viejos, etc., han de eliminarse de acuerdo con las prescripciones locales. Manejo Respete también las indicaciones del manual del motor.PeligroAccidente– Durante el ciclo de trabajo de la máquina (corte del césped), no deberán encontrarse nunca personas o animales en las inmediaciones de la máquina. Peligro de lesiones debido a piedras u otros objetos lanzados. Vuelco– Conducir el aparato sólo a paso de hombre.– Sea especialmente cuidados, cuando corta el césped retrocediendo, o tira el equipo en dirección a su persona.– Al cortar el césped en zonas con fuerte pendiente, existe peligro de que el equipo vuelque y le lastime. Corte el césped siempre en dirección oblicua a la pendiente, nunca hacia arriba o abajo. No corte el césped en pendientes con inclinación superior al 20 %.– Se especialmente cuidadoso al cambiar de dirección y asegure siempre una buena estabilidad del equipo.– Existe peligro de lesiones cuando se corta el césped en zonas límite. Es peligroso cortar el césped en la cercaníade bordes o en pendientes pronunciadas. Mantenga las distancias de seguridad al cortar el césped.– Al cortar hierba húmeda, el equipo puede patinar por una menor adherencia al suelo y usted puede caerse. Corte el césped únicamente cuando la hierba esté seca.– Trabaje solamente con luz del día o con iluminación artificial suficiente.

!Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna Español

Lesiones – Debe conservarse siempre la distancia de seguridad dada por los largueros de conducción respecto de la herramienta giratoria. – La zona de trabajo del usuario mientras dure el funcionamiento, se encuentra detrás del larguero de conducción. – No coloque nunca las manos o los pies en o debajo de piezas que estén girando. – No utilice el equipo durante condi

ciones meteorológicas adversas, como p. ej. lluvia o peligro de tor

mentas. – Pare el motor y espere a que se haya detenido el sistema de corte: – antes de volcar el equipo, – para su transporte sobre superficies libres de césped. – Parar el motor y, a fin de evitar un arranque involuntario del mismo: Quitar la llave de encendido (si la hay), dejar que el motor se enfríe y quitando finalmente el enchufe de la bujía, – deberá descargarse adicionalmente, el resorte de este sistema, – antes de eliminar obturaciones o bloqueos en el sistema de eyección, – cuando tenga lugar un impacto con un cuerpo extraño. Cuando ocurrió un impacto con un cuerpo extraño. Controlar la cortadora de césped para determinar daños y acudir a un taller especializado, en caso afirmativo, – en caso de que el equipo comience a vibrar de forma inusual. Controle inmediatamente el equipo. – Nunca levante o lleve un equipo de un sitio a otro con el motor en marcha. – Verifique el terreno donde se utilice el equipo y retire todos los objetos que puedan ser arrastrados o proyectados. – Si el mecanismo de corte impacta contra un cuerpo extraño (p. ej. una piedra) o el vehículo empieza a vibrar de forma inusual: Parar inmediatamente el motor. Hacer controlar el equipo por un taller especializado, a fin de localizar eventuales daños. – Nunca pararse delante de la abertura de eyección de césped en caso de tratarse de una cortadora tipo guadaña. En equipos con dispositivo de colección de césped: – Al quitar el dispositivo de colección de césped, puede lesionarse usted o terceros a través de material cortado o lanzados. Nunca vacíe el dispositivo de colección de césped con el motor en marcha. Primeramente desconecte el equipo. Peligro de asfixia a causa del monóxido de carbono. El motor de combustión únicamente debe funcionar al aire libre. Peligro de explosión y de incendio – Los vapores de gasolina son explosivos y la gasolina es altamente inflamable. – Cargar combustible antes de poner el motor en marcha. Mantener cerrado el depósito de combustible mientras el motor se encuentre en marcha o esté caliente. – Cargar combustible exclusivamente con el motor parado y frío. Evite fuego abierto y formación de chispas, y no fume. Cargar combustible solamente al aire libre. – No hacer arrancar el motor si se ha derramado combustible. Quitar el equipo de la superficie donde se ha derramado el combustible y esperar que se disipen los vapores del mismo. – Para evitar el peligro de incendios, rogamos mantener las siguientes partes libres de césped o aceite derramado: – Motor – Tubo de escape – Baterías o acumuladores – Depósito de gasolina. Peligro de tropiezos – Conducir el equipo sólo a paso de hombre. Atención Daños en el equipo – Las piedras, las ramas dispersas u otros objetos pueden conducir a daños en el equipo o en su modo de funcionamiento. Aleje objetos sólidos de la zona de trabajo antes de comenzar con la tarea. – El equipo únicamente debe utilizarse en perfecto estado. Antes de cada uso, realice una comprobación visual. Controle especialmente los dispositivos de seguridad, los elementos de manejo y las uniones roscadas, para determinar daños y que se encuentren firmemente ajustadas. Reemplace las partes dañadas antes de la puesta en marcha. Tiempos de funcionamientoTenga en cuenta las prescripciones nacionales y comunales respecto de los horarios de trabajo (si hace falta, consúltelos en la entidad pertinente).Indicaciones de posiciónAl hacer indicaciones de posición en el equipo (p. ej. izquierda, derecha) siempre partimos de una posición en el larguero guía y con vista en dirección al sentido de marcha. Antes de la primera puesta en funcionamiento Cargar aceite en el motor Atención El equipo se entrega sin aceite en el motor por razones de transporte.

Por ello debe cargarse aceite para el motor, antes de la primera puesta en funcionamiento.Español Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna

Carga del acumulador (Equipos con arranque eléctrico) Peligro de lesiones/ envenenamiento En casos extremos debe contarse con la emisión de líquidos o gases. El acumulador se encuentra o bien en el tablero que instalado en el larguero superior (figura 2a), o bien en la cubierta de segado del equipo (figuras 2b/c), según el modelo.

eligro de descargas eléctricas Controlar el equipo de carga antes de cada uso a fin de determinar eventuales daños externos. Nunca utilizar un equipo de carga dañado. Atención – Verifique que la red cumpla con los datos contenidos en la chapa de características del equipo de carga, con 220 a 230 V y 50 Hz. – Proteger el equipo de carga de la lluvia, nieve y de las heladas. – Cargar el acumulador exclusivamente en ambientes secos y bien ventilados. No exceder el tiempo de carga máximo de 12 horas. – Desconectar el equipo de carga de la red antes de poner en marcha la cortadora de césped. Figura 2 Cargar el acumulador por lo menos durante 10 horas antes del primer uso del equipo. Utilizar únicamente el equipo de carga que forma parte del volumen de entrega.IndicaciónDesconecte el equipo de carga en orden inverso.Indicaciones de eliminación para el equipo de cargaEl equipo de carga está sujeto a las reglamentaciones para su eliminación correspondientes equipamiento eléctrico. Tener en cuenta las prescripciones locales. Tareas de ajuste antes de cada uso Peligro de lesiones Antes de realizar cualquier trabajo en este equipo: – Detenga el motor, – Quitar la llave de encendido (sila hubiere), – Espere hasta que todas las partes móviles se hayan detenido completamente; el motor tiene que haberse enfriado, – Desconecte el enchufe de la bujía en el motor a fin de evitar que el motor arranque de modo involuntario. Enganche del dispositivo de colección de césped (solamente en caso de equipos con dispositivo de colección de césped)Figura 11 Levantar la compuerta de eyección y enganchar el dispositivo de colección de césped. Ajuste de la altura de corte Atención En caso de un terreno muy irregular, ajustar la altura de corte de modo que la cuchilla de corte nunca entre en contacto con la tierra. Figura 3Ajustar la altura del césped según se desee. Posibilidades de ajuste (según el modelo) desde aprox. 3 cm hasta un máximo de 9 cm.IndicaciónEn caso de equipos con ajuste individual de altura para cada rueda, ajustar todas las ruedas a la misma altura.Modelo A Sujetar las ruedas en la posición deseada.Modelo B Tirar de la eclisa y trabarla en la posición deseada.Modelo C Desplazar la palanca del ajuste de altura central hacia delante o atrás, y trabarla en la posición deseada. Trabado de las ruedas delanteras (solamente en equipos con traba de las ruedas delanteras)Figura 4Trabar las ruedas para la marcha hacia delante – Colocar las ruedas en la posición correcta y colocar el estribo en el orificio grande.Para dejar las ruedas libres – Colocar el estribo en el orificio pequeño. Carga de combustible y control del nivel de aceite

Cargar gasolina libre de plomo (ver el manual del motor). Llenar el depósito de combustible como máximo hasta 2 cm por debajo del borde inferior del tubo de carga. Cerrar firmemente el depósito de combustible. Controlar el nivel de llenado de aceite, agregando si hiciera falta (consultar el manual del motor). Hacer arrancar el motor Figura 5 Peligro Para protegerse de lesiones, – no hacer arrancar el motor cuando está parado delante del tubo de eyección; – Mantener las manos y los pies alejados del sistema de corte; – nunca acerque manos, pies u otras partes del cuerpo a partes que se encuentren en movimiento. Manténgase siempre alejado del tubo de eyección. Antes de poner el motor en marcha, desacople todos los sistemas de corte y accionamientos. No inclinar el equipo durante el arranque. Parar el equipo sobre una superficie plana con césped preferentemente corto o escaso.

!Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna Español

Indicaciones sobre el motor Tenga en cuenta las informaciones contenidas en el manual del motor. – Algunos modelos no tienen acelerador. La velocidad de giro se regula de forma automática. El motor siempre marcha a velocidad óptima. – Incluso con el motor caliente, a veces es necesario accionar el cebador o el primer. – Algunos modelos carecen de cebador y primer. El motor se adapta automáticamente al proceso de arranque correspondiente. En caso de que el motor esté frío:

Abrir el grifo de la gasolina (si lo hubiere). Equipos con cebador :

Colocar la palanca del cebador en la posición o tirar la palanca del cebador hacia fuera y el acelerador (si existiere) a la posición /máx. – figura 5A. o bien

Colocar el acelerador en posición – figura 5A. Equipos con primer:

Accionar el primer de 1 a 5 veces (si existiere) y colocar el acelerador en la posición / máx. – figura 5B. En caso que el motor esté caliente:

Abrir el grifo de la gasolina (si lo hubiere).

Colocar el acelerador (si lo hubiere) en /máx – figura 5B. Equipos sin arranque eléctrico: Figura 5C

Habiéndose ubicado detrás del equipo; presionar la barra de seguridad y mantenerla en esta posición.

Tirar lentamente de la empuñadura de la cuerda de arranque hasta que ésta ofrezca resistencia. A continuación, tirar rápidamente y con fuerza. No dejar que la empuñadura de la cuerda de arranque vuelva a toda velocidad. Llevarla con la mano a la posición inicial. Equipos con arranque eléctrico: Figura 5D

Desconectar el equipo de cargad de la red.

Habiéndose ubicado detrás del equipo; presionar la barra de seguridad y mantenerla en esta posición.

Accionar la llave de encendido en el larguero guía, hasta que el motor arranque (intento de arranque por un máx. de

segundos antes del intento siguiente). Advertencia: En caso de equipos con arranque eléctrico, también puede hacerse arrancar el motor de modo manual (según la versión), con la manija de arranque por tracción. Si el motor está en marcha:

Después del arranque del motor (según la versión): – hacer retroceder el cebador (si lo hubiere), – colocar el acelerador (si existiere) entre la posición

máx. y /mín. para dejar que el motor se caliente brevemente.

Cuando se desea proceder a cortar el césped, desplazar el acelerador (si lo hubiere) a la posición de máxima potencia. Indicación Para más información referente al manejo del motor, rogamos consulte el manual del mismo. Parar el motor. Figura 7

Colocar el acelerador (si lo hubiere) en la posición /min.

Soltar la barra de seguridad. El motor y el sistema de corte se paran después de un instante. Trabajos con el equipo Activación y desactivación del accionamiento de las ruedas (solamente en caso de equipos con accionamiento en las ruedas) Figura 6A, B, C Activar el accionamiento de las ruedas:

Tirar de la palanca/estribo y sujetarla en esa posición. Desactivar el accionamiento de las ruedas

Tirar de la palanca/estribo y sujetarla en esa posición. Advertencias para equipos según figura 6C Para la activación/desactivación puede utilizarse tanto la palanca izquierda como la derecha, o bien ambas simultáneamente. Indicación Debido a características constructivas, puede ser que, al tirar el equipo hacia atrás, las ruedas traseras presenten una resistencia mayor. Aquí no se trata de un fallo en el equipo, sino a un comportamiento basado en la técnica. Solución (según el modelo): empujar el equipo un poco hacia adelanta tirando simultáneamente del estribo de accionamiento y luego hacia atrás. Modificar la velocidad de accionamiento de las ruedas (según la versión) Atención Daños en el equipo Efectuar el ajuste únicamente con el motor en marcha. Figura 6D, E

Seleccionar distintas velocidades mediante la palanca pequeña (1/min./ y 4/max./ ). Figura 6F, G

4/max./ ).Español Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna

Indicación Debido a características técnicas puede ocurrir, que la velocidad solo puede modificarse dificultosamente cuando el equipo está parado. Solución: tirar del estribo de accionamiento y seleccionar la escala de velocidad. Quitar el dispositivo de colección de césped y vaciarlo (en equipos con dispositivo de colección de césped) Figura 11 Si el material cortado permanece en el suelo o bien si la indicación de nivel de llenado (opcional, figura 12) indica que la cesta está llena:

Soltar el estribo de seguridad y esperar a que el motor se haya parado.

Levantar la compuerta de eyección y desenganchar el dispositivo de colección de césped.

Vaciar el contenido. Trabajar sin dispositivo de colección de césped Si Ud. quita el dispositivo de colección de césped, la compuerta de eyección se rebate hacia abajo. En caso de trabajar sin dispositivo de colección, el césped se eyecta directamente hacia abajo. Cambio de equipamiento para mullir (en caso de equipos con el accesorio opcional para mullir) Equipos con eyección posterior: Figura 8A

Levantar la compuerta de eyección.

Quitar el dispositivo de colección de césped.

Colocar la cuña para mullir (según la versión).

Dejar bajar la compuerta de eyección. Indicación Modelos que disponen de la función de mullido ya incorporada, no necesitan de la cuña de mullir. Esta función la cumple una compuerta posterior de diseño especial (figura 8B). Equipos con eyección lateral: Figura 9

Montar la protección contra impactos/cierre de mullido en vez del cierre lateral (figura 9A) o bien

Quitar la eyección lateral. La protección contra impactos/el cierre de mullido cierran en forma automática (figura 9B). Cambiar el equipamiento de los equipos a eyección lateral (según la versión)

De existir: quitar el dispositivo de colección para el césped y limpiar la compuerta de eyección posterior con aire comprimido.

Levantar la protección contra impactos/el cierre de mullido y montar la eyección lateral (figura 9C). Después del trabajo

Quitar la llave de encendido (si la hubiere).

Esperar a que todas la partes móviles se hayan parado completamente y que el motor se haya enfriado.

Cerrar la válvula de la gasolina (de existir. Consultar el manual del motor).

Desconectar el enchufe de la bujía.

Vaciar el dispositivo de colección de césped. Equipos con arranque eléctrico:

Cargar el acumulador durante

horas. Indicación Los vehículos deben estacionarse en lugares cerrados solo con el motor frío. Recomendaciones para el cuidado del césped Algunas recomendaciones para que su césped crezca sano y uniforme. Corte del césped El césped se compone de diferentes tipos de hierba. Si corta el césped con frecuencia, las hierbas crecen con más fuerza y forman una capa firme. Por el contrario, si corta el césped con menos frecuencia, crecerán preferentemente hierbas altas y otras hierbas silvestres (p. ej. trébol, margaritas silvestres) La altura normal del césped se encuentra aprox. entre los 4–5 cm. Durante el cegado debería cortarse solamente la 1/3 parte de la altura total; es decir, proceder al cortado a la altura normal, cuando el césped presenta 7 a 8 cm. No corte el césped a una altura inferior a los 4 cm. De lo contrario, puede sufrir durante la época de sequía. Si la hierba está alta (p. ej. después de las vacaciones), corte el césped por etapas hasta la altura normal. Hacer solapar levemente las trayectorias de corte durante el cortado del césped. Mullir (con accesorios) El césped se ve cortado en pequeños trozos (aprox. de 1 cm) y queda esparcido. Pero el césped conserva muchas sustancias nutritivas. Para lograr un resultado óptimo, el césped debe conservarse siempre corto. Véase a este respecto el apartado «Cortar el césped». Al mullir han de respetarse las siguientes indicaciones: – No cortar hierba húmeda. – Nunca cortar más de 2 cm de la longitud total del césped. – Avanzar lentamente. – Utilizar la máxima velocidad de giro del motor. – Limpiar el mecanismo de corte regularmente.Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna Español

Transporte Trayectos cortos a mano Peligro El mecanismo de corte puede arrastrar y proyectar objetos mientras gira, y provocar daños por ello. Para mover el equipo por superficies que no están cubiertas por césped, deberá pararse antes el motor.Mediante un vehículo Peligro Antes de cada transporte, parar el motor y esperar a que se enfríe. Desconectar el enchufe de la bujía.No transportar el vehículo en posición inclinada.Asegurar el equipo adecuadamente contra desplazamientos involuntarios cuando lo transporte sobre o dentro de un vehículo.Transportar el equipo solamente con el depósito de gasolina vacío. La tapa del depósito ha de estar firmemente cerrada.Equipos con larguero rebatible:Figura 10 Para facilitar el guardado, Ud. puede plegar el larguero de manejo. Limpieza / Mantenimiento Peligro Antes de realizar cualquier trabajo en el equipo, y como protección contra lesiones:– parar el motor,– Quitar la llave de encendido (si la hubiere),– esperar a que todas la partes móviles se hayan parado completamente y que el motor se haya enfriado,– desconectar el enchufe de la bujía en el motor a fin de evitar que el motor arranque de modo involuntario,– tener en cuenta las indicaciones de seguridad adicionales contenidas en el manual del motor. Peligro A fin de protegerse contra lesiones producidas por el sistema de corte, todos los trabajos como el cambio o el afilado de la cuchilla, deberá realizarlos un taller especializado (se requiere de herramientas especiales). Atención Incline el equipo siempre de modo que la bujía señale hacia arriba, para evitar que el motor se dañe debido al aceite o el combustible.IndicaciónEl cuidado regular garantiza una larga vida útil y un funcionamiento sin averías. El mantenimiento insuficiente de su aparato puede originar defectos relevantes para la seguridad. Mantenimiento Atención Respete las prescripciones de mantenimiento del manual del motor. Al final de la temporada, realice un control y un mantenimiento del vehículo en un taller especializado.Todas las reparaciones al igual que el cambio de acumuladores defectuosos, deben ser ejecutadas por un taller especializado. Atención El aceite de motor constituye una amenaza para el medio ambiente. El aceite usado resultante tras un cambio de aceite ha de llevarse a un centro de recogida de aceite usado o a una empresa de reciclaje de residuos. El medio ambiente peligra debido a acumuladores o baterías. Los acumuladores o baterías gastado/as, no deben arrojarse en los residuos domiciliaros. Entregue a éstos a su comerciante o en una entidad adecuada. Desmonte la batería o el acumulador antes de desguasar el equipo.IndicaciónTenga en cuenta los intervalos de control y mantenimiento que se indican en el manual del motor.Según el modelo, su equipo dispone de una indicación electrónica de mantenimiento (figura 13). Tener en cuenta las indicaciones de mantenimiento correspondientes, además de las instrucciones de mantenimiento escritas. El manejo y otras informaciones, rogamos consultarlas en las instrucciones de manejo adjuntas a las instrucciones de mantenimiento. Antes de cada uso

Controlar el nivel de aceite, agregar más si hace falta. Controlar las uniones roscadas para verificar que están perfectamente ajustadas y ajustarlas si hace falta. Controlar los dispositivos de seguridad.Controlar el punto de enganche del acoplamiento:(solamente en caso de equipos con accionamiento en las ruedas)– El equipo no debe avanzar cuando, estando el motor en marcha, el accionamiento de las ruedas está desactivado.– Con el motor en marcha y el accionamiento de las ruedas activado, el equipo debe avanzar.Figura 15 Ajustar el punto de activación en caso de necesidad mediante la rueda moleteada o la tuerca de ajuste en la palanca de accionamiento de las ruedas (según la versión, en la parte inferior de la consola de maniobras) o bien con el tiro bowden.IndicaciónEn algunos modelos no existe posibilidad de ajuste. Después de las primeras 2–5 horas de funcionamiento

Cambiar el aceite. Consultar el manual del motor a tal fin.

!Español Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna

Después de cada cortado de césped o cada 8 semanas (solamente en caso de equipos con arranque eléctrico) Cargar el acumulador durante horas. Una vez por temporada

Cambiar el aceite. Consultar el manual del motor. Lubricar los puntos de articulación y el resorte de la compuerta de eyección. Al final de la temporada, lleve el equipo a un taller especializado para que sea sometido a una verificación e inspección. Limpieza Atención Limpie el equipo tras cada uso. Si el equipo no está limpio, ello origina daños en el material y funcionamiento inadecuado.No utilice equipos de alta presión para la limpieza. Limpieza del dispositivo de colección de césped (solamente en caso de equipos con dispositivo de colección de césped)Inmediatamente después de cortar el césped, la limpieza es más fácil. Quitar el dispositivo de colección de césped y vaciarlo. El dispositivo de colección de césped puede limpiarse mediante un chorro fuerte de agua (manguera de jardín). Dejar secar completamente el dispositivo de colección de césped antes de volver a usarlo. Limpieza de la cortadora Peligro Ud. puede lesionarse al manipular el sistema de corte. Use guantes de trabajo para protegerse. Atención Incline el equipo siempre de modo que la bujía señale hacia arriba, para evitar que el motor se dañe debido al aceite o el combustible.No salpique el equipo con agua, ya que de lo contrario pueden dañarse las partes eléctricas.Siempre que sea posible, limpie el equipo siempre inmediatamente después de cortar el césped.Equipos sin sistema de lavado de cubierta: Limpiar la zona del sistema de corte y el dispositivo de colección de césped mediante un cepillo, un escobillón o un trapo. Parar el equipo sobre sus ruedas y eliminar todas los vestigios visibles de césped y de suciedad.Equipos con sistema de lavado de cubierta:Figura 14Las cortadoras de césped con sistema de lavado de cubierta de segado están equipadas con una conexión para el agua. Con ello pueden eliminarse residuos de césped de la parte inferior de la cubierta de segado, al igual que evitar la generación de depósitos de productos químicos corrosivos.Proceder como sigue después del cortado de césped: Parar el equipo sobre una superficie plana, libre de rocalla, piedras, etc..IndicaciónEl tubo de eyección no debe estar dirigido en dirección a edificios, garajes o similares. Montar un adaptador para manguera de uso comercial (opcionalmente contenido en el volumen de entrega) en una manguera para agua y conectarlo en la conexión correspondiente de la cubierta de segado. Abrir el grifo de agua. Hacer arrancar el motor y dejarlo marchar por unos minutos. Parar el motor y desconectar la manguera del equipo.Concluido el proceso de limpieza: Hacer arrancar el motor y dejarlo marchar por unos minutos a fin de secar la parte inferior de la cubierta de segado. Parar el motor. Paro por tiempo prolongado Peligro Peligro de explosiones e incendiosNunca guarde el equipo con el depósito de combustible (gasolina) lleno, en ambientes en los cuales los vapores del mismo pueden entrar en contacto con chispas o fuego.Atención Daños materiales en el equipo. Guarde el aparato (con el motor enfriado) sólo en lugares secos y limpios. Proteger el equipo en caso de largos períodos de almacenamiento, p. ej. durante el invierno o la oxidación.Al finalizar la temporada o si el aparato no se utiliza durante más de un mes: Evacuar el combustible en un recipiente adecuado y conservar el motor según se describe en el manual del mismo.AtenciónEvacuar el combustible exclusivamente al aire libre. Limpiar el equipo y el dispositivo de colección de césped. Limpiar todas las piezas metálicas con un paño impregnado en aceite o con aceite de pulverización (aceite sin resina) para la protección contra óxido. Cargar el acumulador (de existir). Garantía En cada país tienen validez las disposiciones de garantía emitidas por nuestra firma o por el importador. Las averías las subsanamos en su vehículo gratuitamente en el marco de la garantía, siempre que la causa se deba a fallos de material o fabricación. En caso de aplicación de garantía, contacte con su vendedor o con la sucursal más próxima.

!Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna Español

Informaciones concernientes al motor El fabricante del motor es responsable en cuanto a todo lo que se refiere a problemas de potencia, medición de potencia, datos técnicos, garantía y servicio. Usted hallará más información en el manual del propietario/usuario del fabricante del motor, que se entrega por separado. Reconocimiento de fallos y su solución Las perturbaciones en el funcionamiento de su cortadora de césped, muchas veces tienen causas simples, que debería conocer y que, en parte, puede solucionar usted mismo. En caso de duda, su distribuidor especializado le ayudará con gusto.

Problema Causa/s posible/s Solución No se puede tirar de la cuerda de arranque para hacer arrancar el motor. El estribo de seguridad no está accionado. Presionar la barra de seguridad contra el larguero superior. La cuchilla está bloqueada. Desconectar el enchufe de la bujía y eliminar el bloqueo. Motor defectuoso. Acudir a un taller especializado. El motor no arranca. El acelerador no se encuentra en la posición correcta. Colocar el acelerador en la posición o CHOKE (cuando el motor está frío). Colocar el acelerador en la posición /máx. o START (cuando el motor está caliente) El cortacésped se encuentra rodeado de césped alto. Ubicar el cortacésped sobre una superficie con césped corto. No existe combustible en el depósito. Llenar el tanque con combustible limpio y nuevo. El enchufe de la bujía de encendido no está insertado. Conectar el enchufe de la bujía. El combustible está viejo o sucio. Cambiar el combustible por combustible nuevo. Filtro de aire sucio. Limpiar el filtro de aire. Cebador no accionado. Accionar el estárter. No ha sido accionado el cebador o primer durante un arranque en frío. Accionar el primer. – En caso de equipos con arranque eléctrico: El acumulador está descargado. Cargar el acumulador. Hay un cable dañado. Controlar los conductores eléctricos. Fusible defectuoso. Hacer cambiar el fusible defectuoso en un taller especializado. Ruidos inusuales (traqueteo, matraqueo, cencerreo). Hay tornillos, tuercas u otros elementos de sujeción sueltos. Fijar las piezas. Si los ruidos perduran: Acudir a un taller especializado.Español Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna

Trepidaciones, vibraciones. La cuchilla está suelta. Hacer ajustar el tornillo de sujeción de la cuchilla en un taller especializado. La cuchilla está dañada. Hacer cambiar la cuchilla en un taller especializado. La cuchilla no está correctamente balanceada. Hacer cambiar o balancear la cuchilla en un taller especializado. Sujeción del motor floja. Hacer sujetar el motor en un taller especializado. Corte improlijo o reducción en la velocidad de giro. Césped demasiado alto. Ajustar una altura de corte mayor. Si hace falta, cortar dos veces. El césped cortado no se colecciona, o bien no se llena el dispositivo de colección para el césped. El césped está demasiado húmedo. Dejar que el césped se seque. La abertura de eyección está obturada. Parar el motor y eliminar la obturación. Las cuchillas están desafiladas. Hacer cambiar o afilar la cuchilla en un taller especializado. Potencia de motor insuficiente. Cortar el césped con mayor frecuencia, seleccionar una altura de corte mayor. El colector está lleno. Parar el motor y vaciar el dispositivo de colección de césped. El colector está sucio. Parar el motor y vaciar el dispositivo de colección de césped. El accionamiento de las ruedas no funciona. Se ha cortado la correa trapezoidal o está defectuoso el engranaje. Hacer cambiar las partes dañadas en un taller especializado. El tiro de cable o tiro bowden se ha cortado. Hacer cambiar las partes dañadas en un taller especializado. Problema Causa/s posible/s SoluciónBruksanvisning – Gräsklippare med förbränningsmotor Svenska
