A 5300 A - Mașină de tuns iarba Wolf Garten - Manual de utilizare gratuit

Caracteristici tehnice	Mașină de tuns iarba Wolf Garten A 5300 A, motor termic, lățime de tăiere 53 cm, reglarea înălțimii de tăiere 25-75 mm, capacitatea coșului de colectare 70 L.
Utilizare	Ideală pentru grădini de dimensiuni medii și mari, funcționare autonomă datorită motorului termic, pornire ușoară.
Întreținere și reparații	Verificați regulat uleiul motorului, curățați coșul de colectare după fiecare utilizare, ascuțiți lamele cel puțin o dată pe sezon.
Securitate	Folosiți mănuși de protecție, nu utilizați sub ploaie, verificați întotdeauna zona de tăiere înainte de a porni.
Informații generale	Greutate: aproximativ 35 kg, garanție de 2 ani, piese de schimb disponibile, service post-vânzare accesibil.

Întrebări frecvente - A 5300 A Wolf Garten

Cum pornesc mașina de tuns iarba Wolf Garten A 5300 A?

Asigurați-vă că rezervorul de combustibil este plin și că bujia de aprindere este în stare bună. Activați levierul de siguranță și trageți încet de sfoara de pornire până când motorul pornește.

Ce trebuie să fac dacă mașina de tuns iarba nu pornește?

Verificați nivelul uleiului și combustibilul. Asigurați-vă, de asemenea, că bujia de aprindere este curată și instalată corect. Dacă problema persistă, contactați un profesionist.

Cum reglez înălțimea de tăiere?

Folosiți levierul de reglare situat în spate sau pe roțile mașinii de tuns pentru a ajusta înălțimea de tăiere conform preferințelor. Asigurați-vă că mașina este oprită înainte de a face ajustări.

Cum întrețin mașina de tuns iarba Wolf Garten A 5300 A?

Se recomandă curățarea lamei după fiecare utilizare, verificarea regulată a nivelului de ulei și înlocuirea filtrului de aer și a bujiei de aprindere după necesitate. Consultați manualul pentru instrucțiuni detaliate.

Ce trebuie să fac dacă lama nu taie corect?

Verificați dacă lama este tocită sau deteriorată. Dacă este necesar, ascuțiți sau înlocuiți lama. Asigurați-vă, de asemenea, că înălțimea de tăiere este reglată corect.

Mașina de tuns face un zgomot neobișnuit, ce trebuie să fac?

Un zgomot neobișnuit poate indica o problemă mecanică. Opriți imediat mașina și verificați dacă obiecte sunt blocate în lamă. Dacă problema persistă, faceți inspectarea de către un profesionist.

Cum depozitez mașina de tuns pentru iarnă?

Înainte de depozitare, goliți rezervorul de combustibil, curățați-o bine și verificați uleiul. Păstrați-o într-un loc uscat și răcoros pentru a evita coroziunea.

Unde pot găsi piese de schimb pentru mașina mea de tuns?

Piesele de schimb pentru mașina de tuns Wolf Garten A 5300 A pot fi găsite la distribuitori autorizați Wolf Garten sau online pe site-uri specializate.

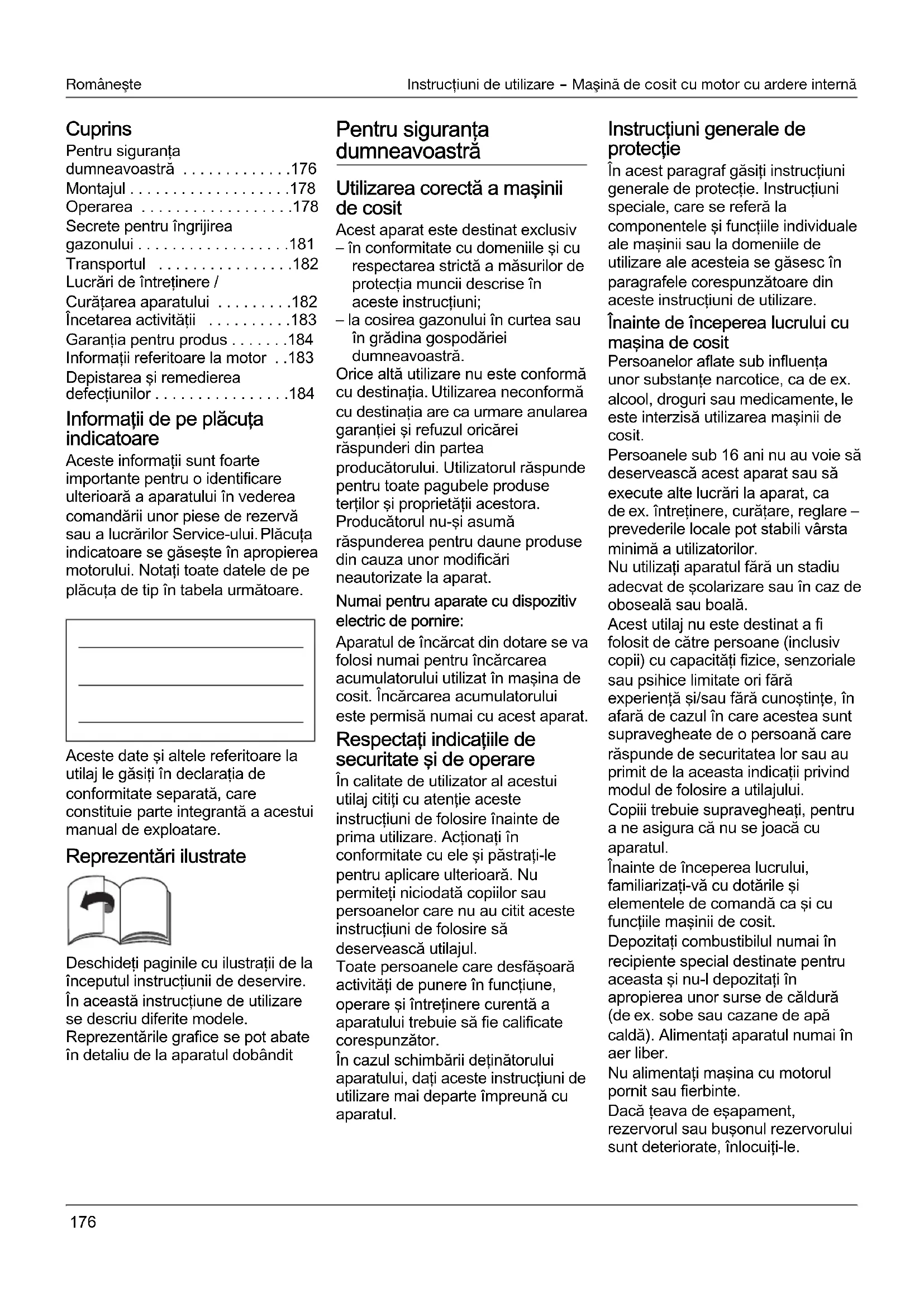

MANUAL DE UTILIZARE A 5300 A Wolf Garten

Pentru siguranța dumneavoastră ....176

Montajul....178

Operarea .....178

Secrete pentru îngrijirea gazonului ....181

Transportul 182

Lucrări de întreținere / Curățarea aparatului .....182

Încetarea activității .....183

Garantia pentru produs .....184

Informații referitoare la motor ..183

Depistarea și remedierea defecțiunilor....184

Informații de pe plăcuța indicatoare

Aceste informații sunt foarte importante pentru o identificare ulterioară a aparatului în vederea comandării unor piese de rezervă sau a lucrărilor Service-ului. Plăcuța indicatoare se găsește în apropierea motorului. Notați toate datele de pe plăcuța de tip în tabela următoare.

Aceste date și altele referitoare la utilaj le găsiți în declarația de conformitate separată, care constituie parte integrantă a acestui manual de exploatare.

Reprezentări illustrate

Deschideți paginile cu ilustrații de la începutul instrucțiunii de deservire. În această instrucțiune de utilizare se descriu diferite modele.

Reprezentările grafice se pot abate în detaliu de la aparatul dobândit

Pentru siguranța dumneavoastră

Utilizarea corectă a maşinii de cosit

Acest aparat este destinat exclusiv
– în conformitate cu domeniile și cu respectarea strictă a măsurilor de protecția muncii descrise în aceste instrucțiuni;
– la cosirea gazonului în curtea sau în grădina gospodăriei dumneavoastră.

Orice altă utilizare nu este conformă cu destinația. Utilizarea neconformă cu destinația are ca urmare anularea garanției și refuzul oricărei răspunderi din partea producătorului. Utilizatorul răspunde pentru toate pagubele produse terților și proprietății acestora. Producătorul nu-și asumă răspunderea pentru daune produse din cauza unor modificări neautorizate la aparat.

Numai pentru aparate cu dispozitiv electric de pornire:

Aparatul de încărcat din dotare se va folosi numai pentru încărcarea accumulatorului utilizat în mașina de cosit. Încărcarea accumulatorului este permisă numai cu acest aparat.

Respectați indicațiile de securitate și de operare

În calitate de utilizator al acestui utilaj citiți cu atenție aceste instrucțiuni de folosire înainte de prima utilizare. Acționați în conformitate cu ele și păstrați-le pentru aplicare ulterioară. Nu permiteți niciodată copiilor sau persoanelor care nu au citit aceste instrucțiuni de folosire să deservească utilajul.

Toate persoanele care desfășoară activități de punere în funcțiune, operare și întreținere curentă a aparatului trebuie să fie calificate corespunzător.

În cazul schimbării deținătorului aparatului, dați aceste instrucțiuni de utilizare mai departe împreună cu aparatul.

Instrucțiuni generale de protectie

În acest paragraf găsiți instrucțiuni generale de protectie. Instructiuni speciale, care se referă la componentele și funcțiile individuale ale mașinii sau la domeniile de utilizare ale acesteia se găsesc în paragrafele corespunzătoare din aceste instrucțiuni de utilizare.

Înainte de începerea lucrului cu mașina de cosit

Persoanelor aflate sub influența unor substanțe narcotice, ca de ex. alcool, droguri sau medicamente, le este interzisă utilizarea mașinii de cosit.

Persoanele sub 16 ani nu au voie să deservească acest aparat sau să execute alte lucrări la aparat, ca de ex. întreținere, curățare, reglare – prevederile locale pot stabili vârsta minimă a utilizatorilor.

Nu utilizați aparatul fără un stadiu adecvat de școlarizare sau în caz de oboseală sau boală.

Acest utilaj nu este destinat a fi folosit de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate ori fără experiență și/sau fără cunoștințe, în afară de cazul în care acestea sunt supravegheate de o persoană care răspunde de securitatea lor sau au primit de la aceasta indicații privind modul de folosire a utilajului.

Copiii trebuie supravegheati, pentru a ne asigura că nu se joacă cu aparatul.

Înainte de începerea lucrului, familiarizați-vă cu dotările și elementele de comandă ca și cu funcțiile mașinii de cosit.

Depozitați combustibilul numai în recipiente special destinate pentru aceasta și nu-l depozitați în apropierea unor surse de căldură (de ex. sobe sau cazane de apă caldă). Alimentați aparatul numai în aer liber.

Nu alimentați maçina cu motorul pornit sau fierbinte.

Dacă teava de eşapament, rezervorul sau buşonul rezervorului sunt deteriorate, înlocuiti-le.

Înainte de a utiliza maçina de cosit, verificați,

– dacă suportul de retenție pentru iarbă funcționează și clapeta de evacuare se închide corect. Piesele deteriorate, uzate sau care lipsesc trebuie înlocuite, respectiv completate fără întârziere.

– dacă lamele coasei, bolțurile de fixare și întregul dispozitiv de tăiere este uzat sau deteriorat. Pentru a evita dezechilibrarea ansamblului piesele uzate sau deteriorate se vor înlocui de către ateliere de specialitate numai în set complet.

Piesele de schimb și accesoriiile trebuie să corespundă cerințelor stabilite de producător.

Din această cauză folosiți numai piese de schimb originale și accesorii originale sau piesele de schimb și accesoriiile avizate de producător.

Utilizarea unor piese de schimb sau accesorii care nu sunt avizate de producător poate reprezenta un risc considerabil pentru securitate.

Dispuneți executarea reparațiilor exclusiv de către un specialist sau într-un atelier de specialitate.

Dispuneți întotdeauna executarea la termen a tuturor lucrărilor de întreținere curentă, pentru a menține aparatul într-o starea de funcționare sigură.

În timpul lucrului cu utilajul

În timpul utilizării sau a efectuării unor lucrări la mașina de cosit, trebuie să purtați îmbrăcăminte adecvată, ca de exemplu:

- îmbrăcăminte strânsă pe corp,

– Protecția auzului,

Purtarea echipamentului de protectie personal diminuează riscul de vătămări. Evitați purtarea de îmbrăcăminte largă sau îmbrăcăminte cu șnururi sau curele care atârnă. Lucrările executate fără căști antifonice pot duce la pierderea auzului.

Luați pauze de lucru chiar dacă purtați căști antiacustice, pentru a proteja auzul.

Toate dispozitivele de siguranță trebuie să fie complet montate pe aparat și în bună stare de funcționare.

Nu modificati dispozitivele de protectie.

Utilizați aparatul numai în starea tehnica recomandată și livrată de către producătorul mașinii de cosit. Nu modificați niciodată reglajele motorului realizate de fabrică. Evitați focul deschis, scânteile și nu fumați.

Indicatii referitoare la vibrații: Efectul vibrațiilor poate cauza afectiuni nervoase și tulburări circulatorii la nivelul mâinilor și brațelor.

– În cursul lucrărilor în medii reci, purtați îmbrăcăminte călduroasă și mențineți-vă mâinile calde și uscate.
- Luați pauze.
– În cazul în care constatați în pielea de pe degete sau la mâini amorțeală, furnicături, dureri sau schimbări de culoare spre alb, opriți lucrul cu mașina și consultați un medic, după caz.

Înaintea oricâror lucrări la acest utilaj

În scopul evitării accidentelor înainte de efectuarea oricăror lucrări (de ex. lucrări de întreținere sau efectuarea de reglaje) sau a transportului aparatului (de ex. ridicarea sau deplasarea acestuia), respectați următoarele

• opriti motorul,
  – se scoate cheia de aprindere (dacă există)
• așteptați până când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
  – trageți fișa bujiei de pe bujie pentru a evita o pornire accidentală,
  – respectați instrucțiunile suplimentare de protecție din cartea tehnică a motorului.

După terminarea lucrului

Nu părăsiți niciodată aparatul fără să opriți motorul și – dacă există – fără să scoateți cheia de aprindere.

Dispositive de siguranță

Figura 1

Pericol

Nu utilizați niciodată aparate cu dispozitive de protecție deteriorate sau dacă acestea nu sunt montate.

Mânerul de protecție este destinat siguranței dumneavoastră; el oprește imediat motorul și dispozitivul de tăiere în caz de urgență.

Scoaterea din funcție a acestui dispozitiv este interzisă.

Clapeta de evacuare (2) sau tampon de ricoșeu (3)

Clapeta de evacuare/tamponul de ricoșeu vă feresc de accidentare prin dispozitivul de tăiere sau a obiectelor solide antrenate de acesta. Mașina de cosit se va folosi numai cu clapeta de evacuare sau cu tamponul de ricoșeu montate.

Simboluri pe utilaj

Pe aparat se află diverse autocolante cu simboluri. În continuare găsiți explicațiile acestor simboluri:

Atenție! Înainte de punerea în funcțiune citiți instrucțiunile de utilizare!

Țineți pe terți departe de zona de pericol!

Se opreşte motorul și se scoate cheia de aprindere înaintea tuturor lucrărilor la aparat și înainte de a părăsi aparatul. Respectați indicațiile suplimentare din capitolul „Pentru siguranța dumneavoastră”.

Înainte de a efectua lucrări la mecanismul de tăiere, scoateți fișa bujiilor!

Feriți-vă mâinile și picioarele din raza de acțiune a dispozitivului de tăiere! Înainte de reglarea sau curățarea utilajului ori înainte de verificare se va opri utilajul și se va scoate fișa bujiilor.

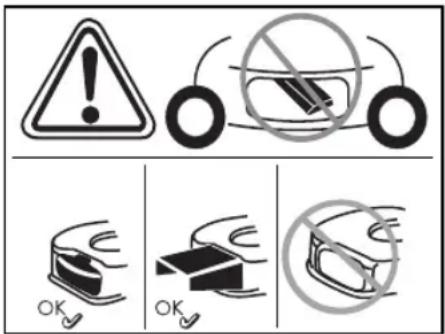

Pericol de accidentare – lucrați numai cu tamponul de ricoșeu montat.

OK

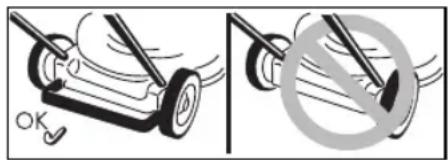

Pericol de accidentare – lucrați numai cu bara de protectie din spate montată.

Pericol de accidentare – lucrați numai cu paravanul de ejectare montat.

Păstrați aceste simboluri pe utilaj întotdeauna într-o stare lizibilă. Înlocuți simbolurile deteriorate sau ilizibile.

Simboluri în instrucțiunile de utilizare

În aceste instrucțiuni găsiți simboluri de avertizare sau care se referă la informații importante.

În continuare explicațiile pentru aceste simboluri:

Pericol

Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și care prezintă risc de accidentare.

Atentie

Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și care pot avea ca urmare deteriorarea aparatului.

i Indicatie

Marchează informații importante și sfaturi practice de utilizare.

Montajul

Montajul aparatului este reprezentat în imagini pe o pagină anexă separată.

i Indicație referitoare la predarea la deșeuri

Resturile de ambalaj aferente, aparatele vechi etc. se salubrizează în conformitate cu prescripțiile locale.

Mânuirea aparatului

Respectați și indicațiile din cartea tehnică a motorului.

⚠️ Pericol

Accident

- Terte persoane, copii sau animale mici se vor feri din raza de acțiune a aparatului. Pericol de accidentare prin pietre sau alte obiecte antrenate de dispozitivul de tăiere.

Pericol de cădere

- Conduceți utilajul numai cu viteza pasului.

– Fiți foarte precauți când cosiți mergând înapoi și trageți aparatul spre dumneavoastră.

– La cositul unor pante abrupte aparatul se poate răsturna iar dumneavoastră vă puteți accidenta. Cosiți oblic pe pantă; nu lucrați niciodată pe pantă direct în sus sau în jos. Nu cosiți în pante mai mari de 20 %.

– Aveți multă grijă la schimbarea direcției de mers; trebuie să fiți bine sprijiniți pe picioare.

– Există pericol de accidentare la cositul marginilor terenurilor. Cositul la marginea unor garduri vii sau unor pante abrupte este periculos. În timpul cositului păstrați o distanță corespunzătoare.
– La cositul ierbii ude aparatul poate alunca iar dumneavosatră puteți cădea. Cosiți numai dacă iarba este uscată.
– Lucrați numai la lunima zilei sau dacă dispuneți de o iluminare artificială suficientă.

Pericol de rănire

– Distanța de protectie față de componentele aflate în rotație definită de lonjeroanele de directie trebuie respectată permanent.
– În timpul funcționării zona de lucru a operatorului se găsește în spatele tijei de conducere.
– Nu vă apropiati din nici o direcție cu mâinile sau picioarele de piesele aflate în rotatie.
– Nu folosiți aparatul în condiții climaterice nefavorabile, ca de ex. pericol de ploaie sau furtună.
– Opriti motorul și așteptați până ce dispozitivul de tăiere aflat în mișcare se oprește înainte de:

- înainte de a apleca utilajul,

- a deplasa aparatul peste alte suprafete decât iarbă,

– Opriți motorul pentru a împiedica o pornire neintentionată a motorului: Scoateți bujia (dacă există), lăsați motorul să răcească și trageți ștecherul bujiei,
- înainte de a desfunda sau debloca fanta de evacuare,
– înainte de a controla, de a curăța, de a efectua reglaje sau lucrări de întreținere la cositoare,
– dacă ați lovit un corp străin. Verificați aparatul, în caz că prezintă deteriorări, apelăți la serviciile unui atelier specializat;
– dacă aparatul începe să vibreze în mod neobișnuit. Verificați imediat starea aparatului.
– Nu ridicati și nu transportați niciodată aparatul cu motorul pornit.

• Controlați terenul care urmează a fi cosit și îndepăratați toate obiectele care ar putea fi antrenate și aruncate de aparat.
  – Dacă este lovit un corp străin (de ex. o piatră) de mecanismul de tăiere sau în cazul în care aparatul începe să vibreze neobișnuit: Opritii motorul imediat. Înainte de utilizarea în continuare lăsați aparatul să fie verificat la un atelier de specialitate, dacă nu prezintă defectiuni.
  – Nu vă plasați niciodată în fața aparatelor cu secerătoare.

Aparate cu suport de retenție pentru iarbă:

– La demontarea suportului de retenție vă puteți accidenta sau se pot accidenta terțe persoane datorită ierbii sau a unor corpuri solide antrenate. Nu goliți suportul niciodată cu motorul pornit. Opriți în prealabil aparatul.

Există pericol de sufocare datorită monoxidului de carbon.

Lăsați motorul să funcționeze numai în aer liber.

Pericol de explozie și de incendiu

• Vaporii de benzină sunt explozivi iar benzina este extrem inflamabilă.
  – Alimentați aparatul cu combustibil înainte de a porni motorul. Nu deschideți bușonul rezervorului de benzină cu motorul pornit sau dacă acesta mai este fierbinte.

• Completați benzina din rezervor numai cu motorul oprit și după ce acesta s-a răcit. Evitați focul deschis, scânteile și nu fumați. Alimentați aparatul numai în aer liber.
  – Dacă s-a revărsat benzină, nu porniți motorul. Îndepărtați aparatul de pe suprafața pe care s-a vărsat benzină și așteptați până când vaporii de benzina se împrăștie.
  – Pentru a evita un pericolul de incendiu, feriți următoarele componente de iarbă sau de revărsarea de ulei:

• Motor

• Esapament
• Bateriile/acumulatorii
• Rezervorul de benzină.

Pericol de împiedicare

- Conduceți utilajul numai cu viteza pasului.

Atentie

Deteriorări ale aparatului

– Pietre, crengi sau alte obiecte asemănătoare risipite pe jos pot deteriora aparatul sau pot influența negativ funcționarea acestuia. Îndepărtați din zona de lucru toate obiectele solide.
– Lucrați cu aparatul numai dacă se află în stare tehnicaireproșabilă. Realizați un control vizual înainte de fiecare utilizare. Controlați în special integritatea dispozitivelor de protecție, a elementelor de comandă și stabilitatea elementelor de legătură. Înainte de a începe lucrul, înlocuiți eventualele piese defecte.

i Perioade de functionare

Respectați prevederile naționale/comunale referitoare la perioadele de folosire (dacă este cazul, interesați-vă la organele dvs. competente).

i Date indicatoare de poziție

La datele privind pozițiile pe aparat (de ex. stânga, dreapta), se pleacă întotdeauna de la ghidon în direcția de lucru a aparatului.

Înainte de prima punere în funcțiune

Se toarnă ulei de motor

Atentie

Din motive legate de transportul aparatului, acesta se livrează fără ulei de motor.

■ Din această cauză, înainte de prima utilizare, alimentați aparatul cu ulei; vezi îndrumarul pentru motor.

Încărcați accumulatorul

(Aparate cu demaror electric)

⚠️ Pericol de corodare/intoxicare

In cazuri extreme trebuie luate în calcul scurgeri de lichide sau emisii de gaze.

Bateria se află în funcție de model în panoul de armături de pe tija superioară (Figura 2a) sau pe capacul cositoarei (Figura 2b/c).

Pericol de electrocutare

Verificați aparatul de încărcare înainte de fiecare folosire, dacă prezintă defectiuni exterioare. Nu folosiți niciodată un aparat de încărcare deteriorat.

Atentie

– Asigurați-vă că rețeaua funcționează corespunzător datelor de pe plăcuța de tip a aparatului de încărcare cu 220–230 V și 50 Hz.
– Protejati aparatul de încărcare de umezeală, ploaie, zăpadă precum și de ger.
– încărcați bateria numai în camere bine aerisite și uscate. Nu depășiți timpul de încărcare maxim de 12 ore.
- Separati aparatul de încărcare de rețea și de aparat înainte de a pune în funcțiune cositoarea de iarbă.

Figura 2

Înainte de prima utilizare, încărcați acumulatorul cel puțin timp. de 10 de ore. Utilizați în acest scop numai aparatul de încărcat din dotare.

Indicatie

Decuplați aparatul de încărcat în ordine inversă.

Indicații de salubrizare pentru aparatul de încărcare

Pentru aparatul de încărcare se aplică prescripțiile de salubrizare pentru aparate electrice. Respectați prescripțiile locale.

Lucrări de reglare înaintea fiecărei utilizări

Pericol de rănire

Înaintea oricăror lucrări la acest utilaj

• Opriti motorul,
• Scoateți cheia de contact (dacă există).
  – Așteptați până când s-au oprit complet toate piesele mobile; motorul trebuie să fie răcit.
  – Se acționează întrerupătorul de bujii la motor pentru a se evita o pornire neintenționată a motorului.

Montarea suportului de retenție (numai la aparate cu suport de retenție)

Figura 11

■ Ridicați clapeta de evacuare și fixați suportul de retenție pentru iarbă.

Reglarea înălțimii de tăiere

Atentie

La terenul denivelat alegeți înălțimea de tăiere în așa fel, încât cuțitul să nu vină niciodată în contact cu solul.

Figura 3

Reglați înălțimea de tăiere a ierbii după dorință.

Posibilitate de reglare (în funcție de model) de la cca. 3 cm până la maximum 9 cm.

Indicatie

La aparatele cu reglarea individuală a roților toate roțile vor fi reglate la aceeași înălțime.

Model A

■ Fixați roțile în poziția dorită.

Model B

■ Trageți de eclisă și zăvorâți-o în poziția dorită.

Model C

■ Mișcați maneta centrală pentru reglarea înălțimii înainte respectiv înapoi și zăvâți-o.

Fixarea direcției roților din față (numai aparate cu roți din față blocabile)

Figura 4

Fixarea roților pentru deplasarea drept înainte – orientați roțile înainte și introduceți etrierul în orificiul mare. Roțile se pot roti liber – introduceți etrierul în orificiul mic.

Umplerea rezervorului și verificarea nivelului uleiului

■ Alimentați rezervorul cu benzină fără plumb (vezi manualul motorului).
■ Rezervorul de carburant se umple până la 2 cm sub cantul inferior al ștuțului de umplere.
■ Închideți bine rezervorul de carburant.
■ Se verifică nivelul uleiului și se completează în caz de nevoie (vezi manualul motorului).

Pornirea motorului

Figura 5

Pericol

Pentru a evita accidentele,

– nu porniți motorul dacă stați în fața fantei de evacuare;
– Feriți-vă mâinile și picioarele din raza de acțiune a dispozitivului de tăiere;
– nu vă apropiati cu mâinile, picioarele sau alte părți ale corpului de componente aflate în rotație. Nu stați niciodată în fața fantei de evacuare,

Înainte de a porni motorul decuplați toate dispozitivele de tăiere și antrenare.

Nu răsturnați aparatul la pornire. Plasați aparatul pe o suprafață netedă cu puțină sau fără iarbă.

Indicatii referitoare la motor

Acordati atenție informațiilor din manualul motorului.

– Unele modele nu au manetă de acceleratie, turația se reglează automat. Motorul funcționează permanent cu turația optimă.
– Şi atunci când motorul este cald, poate fi eventual necesar, să actionați șocul sau primerul.
– Unele modele nu au şoc şi nu au primer. Motorul se reglează automat la procesul de pornire respectiv.

Când motorul este rece:

■ Se deschide robinetul de benzină (dacă există).

Utilajele cu şoc :N

■ Treceți maneta de șoc pe poziția N sau trageti-o afară și treceți maneta de accelerație (dacă se află în dotare) pe poziția /max – Figura 5A

sau

■ Treceți maneta de acceleratie pe poziția ⚡ – Figura 5A.

Aparate cu primer:

■ Apăsați puternic primerul de 15 ori și treceți maneta de acceleratie (dacă se află în dotare) pe poziția /max. – Figura 5B.

La motorul cald:

■ Se deschide robinetul de benzină (dacă există).

■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /max – Figura 5B.

Aparate fără demaror electric: Figura 5C

■ Treceti în spatele aparatului – apăsați ghidonul de siguranță și mentineți-l apăsat.
■ Se trage încet mânerul demarorului până când se percepe o rezistență, apoi se trage repede și puternic. Nu lăsați mânerul starterului să revină repede, ci purtați-l înapoi încet.

Aparate cu demaror electric:

Figura 5D

■ Separati aparatul de încărcare de rețea și de aparat.
■ Treceți în spatele aparatului – apăsați ghidonul de siguranță și mentțineți-l apăsat.
■ Acționați cheia de contact de la tija de conducere, până când motorul pornește (încercarea de pornire max. 5 secunde, înaintea următoarei încercări așteptați cel puțin 60 secunde).

i Indicatie:

La aparatele cu pornire electrică motorul poate fi pornit (în funcție de execuție) și manual cu mânerul de pornire prin tractiune.

Când motorul funcționează:

■ După pornirea motorului (în funcție de dotare):

– împingeti şocul înapoi (dacă se află în dotare),
– treceți maneta de acceleratie (dacă se află în dotare) pe o poziție între /max. și / min. și lăsați motorul să se încălzească scurt timp.

■ Pentru a così iarba, treceți maneta de accelerație (dacă este în dotare) pe poziția maximă.

i Indicatie

Informații suplimentare legate de funcționarea motorului se găsesc în cartea tehnică a motorului.

Opriți motorul.

Figura 7

■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /min.

■ Mâner de protecție Motorul și dispozitivul de tăiere se opresc după scurt timp.

Lucrul cu utilajul

Cuplarea/decuplarea mecanismului de antrenare

(numai la aparatele cu roți motrice) Schița 6A, B, C

Cuplarea mecanismului de antrenare

■ Se trage maneta /etrierul și se tine.

Decuplarea mecanismului de antrenare

■ Se eliberează maneta/etrierul.

i Indicație pentru aparatele corespunzătoare figurii 6C

Pentru pornit/oprit se poate utiliza atât maneta stângă cât și maneta dreaptă respectiv și ambele manete împreună.

i Indicatie

Tipul constructiv poate avea ca rezultat faptul că, la tragerea înapoi a aparatului, roțile din spate să prezinte o rezistență mărită. Aici nu este vorba de un defect al aparatului, ci de un comportament din motive tehnice.

Remediere (în funcție de model): Împingeți aparatul fără etrierul de actionare tras mai întâi puțin în față, apoi în spate.

Modificarea vitezei de actionare a mecanismului de antrenare

(în funcție de execuție)

Deteriorări ale aparatului Reglarea se face numai când motorul funcționează.

Schita 6D, E

■ Cu maneta mică alegeți între diferitele trepte de viteză (1/min./ și 4/max./).

Schita 6F, G

■ Cu maneta alegeti între treptele de viteză (1/min./ și4/max/).

i Indicatie

Din motive tehnice se poate întâmpla, ca viteza să poată fi schimbată cu greutate când aparatul stă.

Remediere: Trageți etrierul de actionare și alegeți treapta de viteză.

Demontați și goliți suportului de retenție

(la aparate cu suport de retentie) Figura 11

Dacă rămâne iarbă cosită pe sol sau indicatorul nivelului de umplere (opțional, figura 12) arată că s-a umplut coșul:

■ Se dă drumul la etrierul de siguranță și se așteaptă până când motorul s-a oprit.

■ Ridicati clapeta de evacuare și demontați suportul de retentie.

■ Goliți-l de continut.

Lucrul fără suport de retenție pentru iarbă

Dacă demontați suportul de retenție, clapeta de evacuare coboară în jos. În cazul lucrului fără suport de retenție, iarba cosită este aruncată direct în jos.

Montarea accesoriiilor pentru măruntit

(la aparatele cu accesorii opționale de împrăștiere a ierbii cosite)

Aparate cu aruncare în spate: Figura 8A

■ Ridicati clapeta de evacuare.
■ Demontați suportul de retenție pentru iarbă.
■ Montați pana de împrăștiere (în funcție de model)
■ Lăsați clapeta de evacuare în jos.

i Indicatie

Modele cu funcție de împrăștiere integrată nu necesită o pană de împrăștiere separată – această funcție este preluată de o clapetă din spate special formată (Schița 8B).

Aparate cu aruncare laterală:

Figura 9

■ Montarea protecției de lovire/închiderii împrăștierii în locul aruncării laterale (Schița 9A)

sau

■ Se îndepărtează aruncarea laterală – protectția de lovire/închiderea împrăștierii se închide automat (Schița 9B).

Echiparea aparatelor pentru aruncare laterală (în funcție de execuție)

■ Dacă există: scoateți colectorul de iarbă și lăsați în jos clapeta de aruncare din spate.
■ Se ridică protecția de lovire/închiderea împrăștierii și se montează evacuarea laterală (Schița 9C).

După terminarea lucrului

■ se scoate cheia de aprindere (dacă există).
■ Așteptați până când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
■ Se închide robinetul de benzină (dacă există– Vezi manualul motorului).
■ Trageti fişa bujiei.
■ Goliți suportul de retentie.
Aparate cu demaror electric:
■ Încărcați bateria timp de 10 ore.

i Indicatie

Utilajele se depozitează în spații închise numai cu motorul răcit.

Secrete pentru îngrijirea gazonului

Câteva sfaturi practice pentru ca gazonul dumneavoastră să crească sănătos și uniform.

Cosirea

Gazonul constă din diferite soiuri de iarbă. Dacă cosiți des, crește iarbă cu rădăcini puternice care formează un gazon dens. Dacă cosiți mai rar, cresc ierburi mai înalte și alte plante sălbatice (ca de ex. trifoi, sau diverse flori).

Înălțimea normală a unui gazon este de 4–5 cm. Trebuie cosită numai 1/3 din înălțimea totală a ierbii; deci la 7–8 cm.

Se recomandă să nu tăiați iarba mai scurtă de 4 cm; în caz contrar gazonul se poate deteriora în timpul perioadelor de uscăciune.

larba înaltă (de ex. crescută în timpul concediului) se va così în etape pâna ajungeți la înălțimea normală.

La cosirea ierbii suprapuneți puțin benzile de tăiere.

Mulcirea (aplicarea unui strat vegetal) (cu accesorii)

larba cosită se măruntește în bucăți mici (de ca. 1 cm) și rămâne pe gazon. Astfel gazonul poate refolosi substanțele nutritive.

Pentru un rezultat optim, gazonul trebuie ținut permanent scurt; vezi paragraful „Cositul”.

La tocatul ierbii respectați următoarele:

• Nu cosiți iarbă udă.
  – Nu cosiți niciodată mai mult de 2 cm din lungimea totală a firelor de iarbă.
  – Deplasați-vă cu viteză redusă.
• Utilizați turația maximă a motorului.
• Curățați mecanismul de tăiere la intervale regulate.

Transportul

Distanțe scurte manual

Pericol

Obiectele pot fi prinse de mecanismul de tăiere rotativ și aruncate și prin aceasta pot provoca pagube.

Înainte de a deplasa aparatul peste alte suprafete decât iarbă opriți motorul.

Cu ajutorul unui autovehicul

Pericol

Înainte de fiecare transport opriți motorul și lăsați-l să se răcească. Trageți fișa de bujie.

Nu transportați aparatul răsturnat. În cazul transportului aparatului pe, sau într-un vehicol, asigurați-I ca să nu alunece.

Transportați aparatul numai cu rezervorul de combustibil gol. Capacul rezervorului de combustibil trebuie să fie bine închis.

Aparate cu ghidon rabatabil:

Figura 10

■ Pentru a ocupa mai puțin loc, puteți să rabatați ghidonul.

Lucrări de întreținere / Curățarea aparatului

Pericol

Pentru evitarea unor accidente, înainte de efectuarea tuturor lucrărilor la acest aparat

• opriti motorul,
  – Se scoate cheia de aprindere (dacă există),
• așteptați până când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
  – trageți fișa bujiei de pe bujie pentru a evita o pornire accidentală,
  – respectați instrucțiunile suplimentare de protecție din cartea tehnică a motorului.

Pericol

Pentru a evita accidentele datorită dispozitivului de tăiere, toate lucrările la acesta, cum ar fi înlocuirea sau ascuțirea cuțitelor, se vor efectua numai de către unități autorizate (sunt necesare scule speciale).

Atentie

Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întotdeauna astfel încât bujia să fie îndreptată în sus.

Indicatie

Îngrijirea regulată asigură o durată de serviciu îndelungată și un regim de funcționare fără defectiuni. Întreținerea curentă insuficientă a aparatului dumneavoastră poate duce la deficiențe relevante pentru securitate.

Lucrări de întreținere

Atentie

Respectați instrucțiunile de întreținere din manualul motorului. La sfârșitul sezonului prezentați utilajul la o unitate autorizată spre a fi verificat și a se efectua lucrările de întreținere.

Orice reparații precum și schimbarea bateriilor defecte respectiv a siguranțelor defecte trebuie făcute numai de către un atelier de specialitate.

Atentie

Pericol de poluare datorită uleiului de motor.

După efectuarea schimbului de ulei, predați uleiul uzat la un centru de colectare sau unei firme specializate pentru reciclarea acestuia.

Pericol de poluare datorită bateriilor/acumulatoarelor.

Nu aruncați baterii/acumulatoare la resturi menajere. Predați bateriile/acumulatoarele uzate la centrul de desfacere sau unei firme specializate pentru aceasta.

Demontați bateriile/acumulatoarele înainte de predarea mașinii la fier vechi.

Indicatie

Aveți în vedere intervalele de control și de întreținere din manualul motorului.

În funcție de model aparatul dvs. este dotat cu un indicator electronic de întreținere (Schița 13). Acordați atenție indicatorului de întreținere, suplimentar față de instrucțiunile de întreținere scrise. Operarea, precum și alte informații le găsiți în manualul de utilizare separat, care este anexat indicatorului de întreținere.

Înainte de fiecare utilizare

■ Verificați nivelul uleiului, iar în caz de nevoie adăugați ulei.
■ Verificați dacă legăturile prin înșurubare sunt fixe, în caz de nevoie strângeti-le.
■ Verificați dispozitivele de siguranță.

Controlați punctul de angrenare al ambreiajului:

(numai la aparatele cu roți motrice)

– Aparatul cu motorul pornit și dispozitivul de angrenare decuplat nu are voie să se deplaseze înainte.
– Aparatul cu motorul pornit și dispozitivul de angrenare cuplat, trebuie să se deplaseze înainte.

Figura 15

În caz de nevoie reglați punctul de intervenție cu roata zimțuită/piulița de reglare de pe maneta de actionare cu roată (în funcție de execuție pe partea de jos a consolei de contact) sau cablul de pornire.

i Indicatie

La anumite modele nu există posibilitate de reglare.

După primele 2-5 ore de funcționare

■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.

După fiecare cosit sau la interval de 8 săptămâni

(numai aparate cu starter electric)

■ Încărcați bateria timp de 10 ore.

O dată pe sezon

■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.

■ Ungeti articulatiile și arcul de torsiune al clapetei de evacuare.

■ La sfârșitul sezonului lăsatți utilajul să fie verificat într-un atelier de specialitate.

Curățarea aparatului

Atentie

Curățați aparatul după fiecare utilizare. Un aparat necurățat poate avea ca urmare defecte de material sau de funcționare.

Nu folositi curățitoare de înaltă presiune pentru curățare.

Curățarea suportului de retenție (numai la aparate cu suport de retenție)

Cel mai simplu este să efectuați curățarea imediat după ce ați cosit.

■ Demontați suportul de retenție pentru iarbă și goliti-l.

■ Suportul de retenție se poate spăla sub un jet puternic de apă (cu furtunul de apă pentru grădină).

■ Înainte de o nouă utilizare lăsați suportul de retenție să se usuce bine.

Curățarea cositoarei

Pericol

În timpul efectuării de lucrări la dispozitivul de tăiere vă puteți accidenta. Pentru a vă proteja, purtați mânuși de protectie.

Atentie

Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întotdeauna astfel încât bujia să fie îndreptată în sus.

Nu stropiți aparatul cu apă, deoarece părțile electrice se pot deteriora.

Pe cât posibil, curățați aparatul imediat după ce ați cosit.

Aparate fără sistem de spălare a capacului:

■ Curățați incinta de tăiere și clapeta de evacuare cu o perie, o măturice sau o cârpă.

■ Aşezati aparatul pe roți și îndepărtați toate resturile de iarbă și murdărie vizibile.

Aparate cu sistem de spălare a capacului:

Figura 14

Cositoarele de iarbă cu sistem de spălare a capacului sunt dotate cu un racord de apă. Cu acesta pot fi spălate resturile de iarbă de pe partea de jos a capacului cositoarei și pot fi evitate depunerile de chimicale corozive.

După cosire se va proceda după cum urmează:

■ Aşezati aparatul pe o suprafață plană fără grohotiș, pietre ș.a.m.d.

i Indicatie

Canalul de evacuare nu trebuie îndreptat spre case, garaje și altele asemănătoare.

■ Montați un adaptor de furtun obișnuit din comerț (opțional în volumul de livrare) pe un furtun de apă și racordați-l la racordul de apă al capacului cositoarei.

■ Deschideti apa.

■ Porniți motorul și lăsați-l să meargă câteva minute.

■ Opriti motorul și îndepărtați furtunul de apă de aparat.

După terminarea procesului de curățare:

■ Porniți motorul și lasați-l să meargă câteva minute, pentru a usca partea de jos a capacului cositoarei.

■ Opriti motorul.

Depozitarea

Pericol

De explozie și de incendiu. Nu depozitați niciodată aparatul cu rezervorul alimentat cu combustibil (benzină) în încăperi unde vaporii de combustibil pot veni în contact cu foc deschis sau scântei.

Atenție

Defecțiuni de material la aparat. Depozitați aparatul (cu motorul răcît) numai în încăperi curate și uscate. În cazul unei depozitări mai îndelungate, de ex. pe timpul iernii, feriți aparatul de îngheț. După sezonul de vară sau în cazul depozitării pe mai mult de o lună:

■ Goliți rezervorul de benzină într-un recipient adecvat și urmati instrucțiunile din „Instrucțiunile de utilizare pentru motor”.

Atenție

Nu goliți rezervorul de combustibil în încăperi închise.

■ Curățați aparatul și suportul de retenție pentru iarbă.

■ Pentru a proteja aparatul contra ruginii, ștergeți piesele metalice cu o cârpă muiată în ulei (fără conținut de rășini) sau utilizati un spray cu ulei.

■ Încărcați bateria (dacă există).

Condiții de garanție

În fiecare țară sunt valabile condițiile de garanție editate de societatea noastră sau de către importator. Noi înlăturăm gratuit defectiuni ale utilajului dvs.

în cadrul perioadei de garanție în măsura în care cauza defectiunii este o greșeală a materialului sau o greșeală de fabricație. În caz de garanție vă rugăm să vă adresați distribuitorului dvs. sau celei mai apropiate sucursale.

Informații referitoare la motor

Producătorul motorului este răspunzător pentru toate problemele legate de motor referitoare la putere, măsurarea puterii, datele tehnice, garanție și întreținere. Alte informații le găsiți în manualul deținătorului/utilizatorului livrat separat de către producătorul motorului.

Îndrumar de depanare

Deseori defectiunile cositoarei au cauze minore, pe care se recomandă să le cunoașteți și care parțial pot fi remediate de dumneavoastră. Dacă nu sunteți siguri, solicitați sprijinul centrului de desfacere.

Problema Cauza posibilă/cauzele posibile Ajutor de remediere

Maneta demarorului nu se poate trage.	Maneta de siguranță nu este activată.	Trageți de ghidonul de siguranță spre ghidonul principal.
	Cuțitele sunt blocate. Trageți fișa bujiei și înlăturați obiectul care blochează capul de tăiere.
	Motorul este defect. Se consultă atelierul de specialitate.
Motorul nu pornește.	Motorul nu pornește.	Maneta de accelerate nu este în poziție corectă. Treceți maneta de acceleratie pe poziția /sau CHOKE (dacă motorul este rece).
		Treceți maneta de acceleratie pe poziția /max. sau START (dacă motorul este cald).
	Cositoarea se află în iarbă înaltă.	Deplasați cositoarea pe o suprafață cu iarbă scurtă.
	În rezervor nu mai este carburant.	Umpleți rezervorul cu combustibil proaspăt și curat.
	Fișa bujiilor nu a fost introdusă. Montați fișa bujiei.
	Combustibilul este vechi sau murdar.	Goliți rezervorul și umpleți-l cu combustibil nou.
	Filtrul de aer este murdar. Curățați filtrul de aer.
	Şocul nu este acționat. Activați șocul.
	La pornirea în stare rece nu a fost activat primerul.	Se activează primerul.
– La aparatul cu pornire electrică:	Bateria descărcată	Încărcați acumulatorul cu aparatul din dotare.
	Cablul este defect.	Verificați integritatea cablului electric.
	Siguranță defectă.	Înlocuiți siguranța defectă într-un atelier de specialitate.
Zgomote neobișnuite (cloncănit, zdrăngănit, clâmpănit).	Şuruburi, piulițe sau alte elemente de fixare nu sunt bine strânse.	Fixați componentele în cauză. Dacă zgomotele continuă, adresați-vă unei unități specializate. Se consultă atelierul de specialitate.

Problema Cauza posibilă/cauzele posibile Ajutor de remediere

Zdruncinături, vibrații.	Cuțitul este desprins.	Solicitați strângerea șurubului cuțitelor la o unitate specializată.
	Cuțitele sunt deteriorate. Solicitați schimbarea cuțitelor la o unitate specializată.
	Cuțitele nu sunt bine echilibrate. Solicitați echilibrarea sau schimbarea cuțitelor la o unitate specializată.
	Motorul nu este bine fixat. Solicitați fixarea motorului la o unitate specializată.
Tăietură necurată sau turația scade.	larba este prea înaltă.	Reglați o înălțime de tăiere mai mare; eventual cosiți de două ori.
Rămâne iarbă pe jos sau colectorul de iarbă nu se umple.	larba este prea umedă. Lăsați gazonul să se usuce.
	Sistemul de evacuare este înfundat.	Opriți motorul, desfundați sistemul de evacuare.
	Cuțitele sunt tocite. Solicitați schimbarea sau ascuțirea cuțitelor la o unitate specializată.
	Puterea motorului este prea mică.	Cosiți mai des, reglați înălțimea de tăiere mai mare.
	Suportul de retenție este plin. Opriți motorul, goliți suportul de retenție.
	Suportul de retenție este înfundat.	Opriți motorul, desfundați fantele suportului de retenție.
Sistemul de antrenare a roților nu funcționează.	Cureaua trapezoidală este ruptă sau angrenajul de transmisie este defect.	Solicitați înlocuirea pieselor deteriorate la o unitate specializată.
	Cablul de tracțiune/cablul Bowden este rupt.	Solicitați înlocuirea pieselor deteriorate la o unitate specializată.

Kazalo

Za vašo varnost ..... 186

Montaža 188

Upravljanje 188

Nasveti za nego trate ..... 191

Transport..... 191
