GEBRUIKSAANWIJZING A 5300 A Wolf Garten

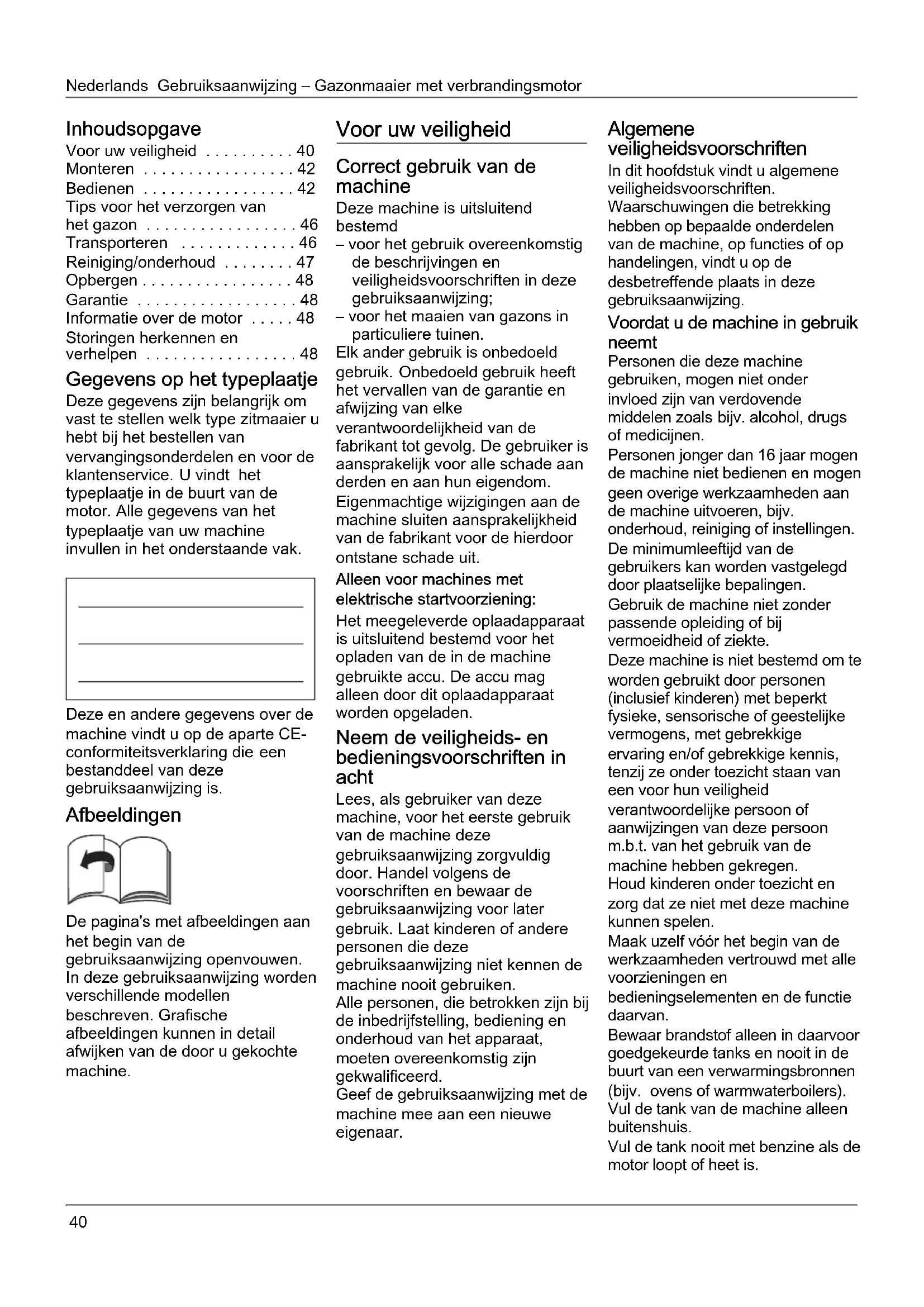

• Inhoudsopgave Voor uw veiligheid p. 40
• Monteren p. 42
• Bedienen p. 42
• Tips voor het verzorgen van het gazon p. 46
• Transporteren p. 46
• Reiniging/onderhoud p. 47
• Opbergen p. 48
• Garantie p. 48
• Informatie over de motor p. 48
• Storingen herkennen en verhelpen Gegevens op het typeplaatje Deze gegevens zijn belangrijk om vast te stellen welk type zitmaaier u hebt bij het bestellen van vervangingsonderdelen en voor de klantenservice. U vindt het typeplaatje in de buurt van de motor. Alle gegevens van het typeplaatje van uw machine invullen in het onderstaande vak. Deze en andere gegevens over de machine vindt u op de aparte CE- conformiteitsverklaring die een bestanddeel van deze gebruiksaanwijzing is. Afbeeldingen De pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing openvouwen. In deze gebruiksaanwijzing worden verschillende modellen beschreven. Grafische afbeeldingen kunnen in detail afwijken van de door u gekochte machine. Voor uw veiligheid Correct gebruik van de machine Deze machine is uitsluitend bestemd – voor het gebruik overeenkomstig de beschrijvingen en veiligheidsvoorschriften in deze gebruiksaanwijzing; – voor het maaien van gazons in particuliere tuinen. Elk ander gebruik is onbedoeld gebruik. Onbedoeld gebruik heeft het vervallen van de garantie en afwijzing van elke verantwoordelijkheid van de fabrikant tot gevolg. De gebruiker is aansprakelijk voor alle schade aan derden en aan hun eigendom. Eigenmachtige wijzigingen aan de machine sluiten aansprakelijkheid van de fabrikant voor de hierdoor ontstane schade uit. Alleen voor machines met elektrische startvoorziening: Het meegeleverde oplaadapparaat is uitsluitend bestemd voor het opladen van de in de machine gebruikte accu. De accu mag alleen door dit oplaadapparaat worden opgeladen. Neem de veiligheids- en bedieningsvoorschriften in acht Lees, als gebruiker van deze machine, voor het eerste gebruik van de machine deze gebruiksaanwijzing zorgvuldig door. Handel volgens de voorschriften en bewaar de gebruiksaanwijzing voor later gebruik. Laat kinderen of andere personen die deze gebruiksaanwijzing niet kennen de machine nooit gebruiken. Alle personen, die betrokken zijn bij de inbedrijfstelling, bediening en onderhoud van het apparaat, moeten overeenkomstig zijn gekwalificeerd. Geef de gebruiksaanwijzing met de machine mee aan een nieuwe eigenaar. Algemene veiligheidsvoorschriften In dit hoofdstuk vindt u algemene veiligheidsvoorschriften. Waarschuwingen die betrekking hebben op bepaalde onderdelen van de machine, op functies of op handelingen, vindt u op de desbetreffende plaats in deze gebruiksaanwijzing. Voordat u de machine in gebruik neemt Personen die deze machine gebruiken, mogen niet onder invloed zijn van verdovende middelen zoals bijv. alcohol, drugs of medicijnen. Personen jonger dan 16 jaar mogen de machine niet bedienen en mogen geen overige werkzaamheden aan de machine uitvoeren, bijv. onderhoud, reiniging of instellingen. De minimumleeftijd van de gebruikers kan worden vastgelegd door plaatselijke bepalingen. Gebruik de machine niet zonder passende opleiding of bij vermoeidheid of ziekte. Deze machine is niet bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkt fysieke, sensorische of geestelijke vermogens, met gebrekkige ervaring en/of gebrekkige kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of aanwijzingen van deze persoon m.b.t. van het gebruik van de machine hebben gekregen. Houd kinderen onder toezicht en zorg dat ze niet met deze machine kunnen spelen. Maak uzelf vóór het begin van de werkzaamheden vertrouwd met alle voorzieningen en bedieningselementen en de functie daarvan. Bewaar brandstof alleen in daarvoor goedgekeurde tanks en nooit in de buurt van een verwarmingsbronnen p. 48

bijv. ovens of warmwaterboilers). Vul de tank van de machine alleen buitenshuis. Vul de tank nooit met benzine als de motor loopt of heet is.Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor Nederlands

Vervang een beschadigde uitlaat, tank of tankdop. Controleer voor gebruik, – of de grasvanger werkt en de uitwerpklep goed sluit. Vervang versleten of ontbrekende delen onmiddellijk. – of verticuteergereedschappen, bevestigingsbouten en de hele verticuteer-eenheid versleten of beschadigd zijn. Laat versleten of beschadigde onderdelen door een gespecialiseerd bedrijf altijd alleen per set vervangen om onbalans uit te sluiten. Vervangingsonderdelen en toebehoren moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik daarom alleen originele vervangingsonderdelen en origineel toebehoren of de door de fabrikant goedgekeurde vervangingsonderdelen en toebehoren. Het gebruik van niet door de fabrikant vrijgegeven reserveonderdelen of toebehoren kan een aanzienlijk veiligheidsrisico vormen. Laat reparaties uitsluitend door een gekwalificeerd vakman of een gespecialiseerde werkplaats uitvoeren. Laat altijd alle onderhoudswerkzaamheden volgens de planning uitvoeren, om de machine in een veilige bedrijfstoestand te houden. Tijdens werkzaamheden met de machine Tijdens werkzaamheden met of aan de machine moet u passende werkkleding dragen, zoals: – Stevige schoenen, – lange broek, – nauwsluitende kleding, – gehoorbescherming, – Veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen van losse kleding of kleding met los hangende koorden of riemen. Werken zonder gehoorbeschermers kan tot gehoorverlies leiden. Neem ook bij het dragen van gehoorbescherming regelmatig pauzes om uw gehoor te beschermen. Alle veiligheidsvoorzieningen moeten altijd volledig en zonder gebreken op de machine zijn aangebracht. Verander de veiligheidsvoorzieningen niet. Gebruik de machine alleen in de door de fabrikant voorgeschreven en geleverde technische toestand. Verander de fabrieksinstellingen van de motor nooit. Vermijd open vuur, vonkvorming en rook niet. Aanwijzingen m.b.t. trillingen: De inwerking van trillingen kan de zenuwen beschadigen en de bloedsomloop in handen en armen verstoren. – Draag bij werkzaamheden in een koude omgeving warme kleding en houd uw handen warm en droog. – Neem pauzes. – Merkt u dat de huid bij uw vingers of handen gevoelloos wordt, jeukt, zeer doet of wit verkleurt, stop dan met werken met de machine en bezoek eventueel een arts. Vóór alle werkzaamheden aan deze machine Ter bescherming tegen verwondingen altijd vóór werkzaamheden ( bijv. onderhouds- en instelwerkzaamheden) aan deze machine en het verplaatsen ( bijv. optillen of dragen) van de machine – de motor uitschakelen, – trek de sleutel (indienaanwezig) uit het contactslot, – wacht tot alle bewegende delen volledig tot stilstand zijn gekomen en de motor is afgekoeld. – trek de bougiestekker los van de motor om onbedoeld starten van de motor te voorkomen, – neem de aanvullende veiligheidsvoorschriften in het motorhandboek in acht. Na werkzaamheden met de machine Verlaat de machine nooit zonder de motor uit te zetten en (indien aanwezig) de sleutel uit het contactslot te trekken. Veiligheidsvoorzieningen Afb. 1 Gevaar Gebruik nooit een machine met beschadigde of zonder gemonteerde veiligheidsvoorzieningen. Veiligheidsbeugel (1) De veiligheidsbeugel dient voor uw veiligheid om motor en messen in een noodgeval te stoppen. Er mag niet worden geprobeerd om deze functie uit te schakelen. Uitwerpklep (2) of botsbeveiliging (3) De uitwerpklep/botsbeveiliging beschermt u tegen verwondingen door het maaimechanisme en naar buiten geslingerde voorwerpen. De machine mag alleen worden gebruikt met de uitwerpklep of botsbeveiliging. !Nederlands Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor

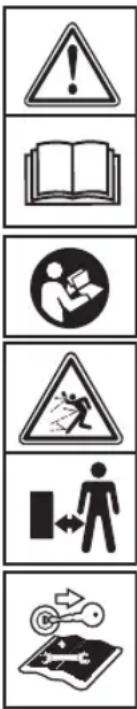

Symbolen op de machine Op de machine bevinden zich diverse stickers met symbolen. Deze hebben de volgende betekenis: Let op! Lees de gebruiksaanwijzing vóór de ingebruikneming! Houd derden uit de buurt van het gevaarlijke gebied. Schakel de motor uit en trek de sleutel uit het contact vóór alle werkzaamheden aan de machine en voordat u de machine verlaat. Neem de aanvullende aanwijzingen in het hoofdstuk „Voor uw veiligheid” in acht. Trek voor werkzaamheden aan

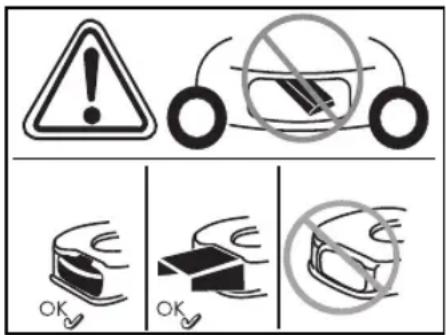

maaigereedschappen de bougiestekker los! Houd vingers en voeten uit de buurt van de verticuteergereedsch appen! Schakel de machine uit en trek de bougietrekker los voordat u de machine instelt, schoonmaakt of controleert. Verwondingsgevaar – werk alleen met een gemonteerde botsbeveiliging. Verwondingsgevaar – werk alleen met een gemonteerde achter- beugel. Verwondingsgevaar – werk alleen met een gemonteerde uitwerpopening. Zorg dat de symbolen op de machine altijd goed leesbaar zijn. Vervang beschadigde of onleesbare symbolen. Symbolen in de gebruiksaanwijzing In deze gebruiksaanwijzing worden symbolen gebruikt die op gevaren of op belangrijke aanwijzingen wijzen. Deze symbolen hebben de volgende betekenis: Gevaar U wordt gewezen op gevaren die met de beschreven werkzaamheden samenhangen en waarbij gevaar voor personen bestaat. Let op U wordt gewezen op gevaren die met de beschreven werkzaamheden samenhangen en die beschadiging van de machine tot gevolg kunnen hebben. Aanwijzing Markeert belangrijke informatie en tips voor het gebruik. Monteren De montage van de machine wordt getoond op een apart bijgevoegd blad met afbeeldingen. Verwijderingsinstructie Verpakkingsresten, oude machines, etc., moeten volgens de geldende voorschriften worden gerecycled. Bediening Raadpleeg ook de aanwijzingen in het handboek bij de motor. Gevaar Ongeval – Personen, kinderen of dieren mogen zich bij het maaien nooit in de buurt van de machine bevinden. Verwondingsgevaar door naar buiten geslingerde stenen of andere voorwerpen. Val – Beweeg de machine alleen stapsgewijs voort. – Wees bijzonder voorzichtig als u achteruit maait en u de machine naar u toe trekt. – Bij het maaien op steile hellingen kan de machine kantelen en u kunt gewond raken. Maai altijd dwars op een helling, nooit omhoog of omlaag. Maai niet op hellingen met een stijging van meer dan 20 procent. – Wees bijzonder voorzichtig wanneer u van rijrichting verandert en let altijd op dat u stevig staat. – Er bestaat verwondingsgevaar bij het maaien aan de grens van een gazon. Maaien in de buurt van randen, hekken of steile hellingen is gevaarlijk. Houd bij het maaien de veiligheidsafstand aan. – Bij het maaien van nat gras kan de machine wegglijden door verminderde grip op de grond en kunt u vallen. Maai alleen als het gras droog is. – Werk alleen bij daglicht of bij voldoende kunstlicht.

!Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor Nederlands

Verwonding – De door de stuurstang gegeven veiligheidsafstand tot het rondlopende gereedschap moet altijd in acht worden genomen. – Het werkbereik van de bediener bevindt zich tijdens gebruik achter de stuurstang. – Houd nooit uw handen of voeten tegen of onder draaiende onderdelen. – Gebruik de machine niet bij slechte weersomstandigheden of bij kans op regen of onweer. – Stop de motor en wacht tot het verticuteergereedschap tot stilstand is gekomen: – voordat u de machine kantelt, – voor het verplaatsen van de machine over een ander oppervlak dan gras. – Zet de motor uit. Om onbedoeld starten van de motor te voorkomen: Trek de sleutel (indien aanwezig) uit het contact, laat de motor afkoelen en trek de bougie los. – voordat u verstoppingen en blokkeringen uit de uitwerpopening verwijdert, – voordat u de gazonmaaier controleert, reinigt of instelt en voordat u werkzaamheden aan de machine uitvoert, – als een voorwerp is geraakt. Controleer de gazonmaaier op schade en breng de maaier in het geval van schade naar een reparatiebedrijf. – als de machine ongewoon gaat trillen, Moet u de machine onmiddellijk controleren. – Til of draag nooit een machine met lopende motor. – Controleer het terrein waar u de machine gebruikt en verwijder alle voorwerpen die kunnen worden meegenomen en weggeslingerd door de machine. – Als een vreemd voorwerp (bijv. een steen) door het mes wordt geraakt of als de machine abnormaal begint te trillen: motor onmiddellijk uitzetten. Machine vóór verder gebruik door een gespecialiseerde werkplaats op schade laten onderzoeken. – Ga bij een sikkelmaaier nooit voor de grasuitwerpopeningen staan. Machines met grasvanger: – Bij het verwijderen van de grasvanger kunt uzelf of kunnen anderen door naar buiten geslingerd maaigoed of door een voorwerp gewond raken. Maak de grasvanger nooit leeg terwijl de motor loopt. Schakel de machine uit. Verstikkingsgevaar door koolmonoxyde! Laat de verbrandingsmotor alleen in de buitenlucht lopen. Explosie- en brandgevaar – Benzinedampen zijn explosief en benzine is zeer ontvlambaar. – Tank brandstof voordat u de motor start. Houd de tank gesloten als de motor loopt of nog heet is. – Brandstof alleen bijvullen nadat de motor is uitgeschakeld of afgekoeld. Vermijd open vuur, vonkvorming en rook niet. Vul de tank van de machine alleen buitenshuis. – Als er brandstof overgelopen is, de motor niet starten. Verwijder het apparaat uit het met brandstof vervuilde gebied en wacht tot de brandstofdampen zijn vervluchtigd. – Ter voorkoming van brandgevaar dient u de volgende delen vrij van gras en naar buiten komende olie te houden: – Motor – Uitlaat – Batterijen/accu's – Benzinetank. Struikelgevaar – Beweeg het apparaat alleen op loopsnelheid. Let op Schade aan de machine – Stenen, rondslingerende takken en andere voorwerpen kunnen tot schade aan het apparaat en de werking ervan leiden. Verwijder vaste voorwerpen uit het gebied waar wordt gewerkt. – Gebruik de machine alleen in probleemloze toestand. Voor elk gebruik een visuele controle uitvoeren. Controleer in het bijzonder of veiligheidsvoorzieningen, bedieningselementen en schroefverbindingen niet beschadigd zijn en stevig vastzitten. Vervang beschadigde onderdelen vóór het in gebruik nemen. Werktijden Neem de geldende voorschriften met betrekking tot gebruikstijden

acht (vraag eventueel na bij uw gemeente). Positieaanduidingen Bij het aangeven van posities op de machine (bijv. links, rechts) gaan wij altijd uit van de stuurstang gezien in de werkrichting van de machine. Voor de eerste ingebruikneming Vullen met motorolie Let op De machine wordt in verband met het transport zonder motorolie geleverd. Voeg daarom voor de eerste ingebruikneming motorolie toe.Nederlands Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor

Accu opladen (machines met elektrische start) Gevaar voor brandwonden en vergiftiging Er moet rekening mee worden gehouden dat In uitzonderlijke gevallen vloeistoffen of gassen naar buiten komen. De accu bevindt afhankelijk van het model in het dashboard op de bovenstang (afbeelding 2a) of op het maaidek (afbeelding 2b/c). Gevaar voor stroomschok Controleer het oplaadapparaat voor elk gebruik op beschadigingen aan de buitenkant. Gebruik een beschadigd oplaadapparaat niet. Let op – Zorg ervoor, dat het oplaadapparaat overeenkomstig de gegevens op het typeplaatje wordt aangesloten op een stroomnet van 220–230 V en

Hz. – Bescherm het oplaadapparaat tegen vocht, regen, sneeuw en vorst. – Accu alleen in een goed geventileerde en droge ruimte opladen. De maximale oplaadduur van 12 uur mag niet worden overschreden. – Verbreek voor de ingebruikneming van de gazonmaaier de verbinding van het oplaadapparaat met het stroomnet en de machine. Afb. 2 Laad de accu voor het eerste gebruik van de machine minstens 10 uur op. Gebruik alleen het meegeleverde oplaadapparaat.AanwijzingMaak de klemmen van het oplaadapparaat in omgekeerde volgorde los.Weggooien van het oplaadapparaatVoor het oplaadapparaat gelden de voorschriften voor het weggooien van elektrische apparaten. Neem de plaatselijke voorschriften in acht. Instelwerkzaamheden voor elk gebruik Verwondingsgevaar Voor alle werkzaamheden aan deze machine – Zet de motor uit, – Trek de sleutel (indien aanwezig) uit het contactslot. – Wacht tot alle bewegende onderdelen volledig tot stilstand zijn gekomen. De motor moet afgekoeld zijn. – Trek de bougiestekker van de motor los op onbedoeld starten van de motor te voorkomen. Grasvanger bevestigen (alleen bij machines met grasvanger)Afb. 11 Uitwerpklep optillen en de grasvanger bevestigen. Maaihoogte instellen Let op Maaihoogte bij oneffen terrein zodanig kiezen dat het maaimes nooit met de bodem in aanraking komt. Afb. 3Stel de maaihoogte van het gras naar wens in. Instelmogelijkheid (afhankelijk van het model) van ca. 3 cm tot maximaal 9 cm .AanwijzingStel bij machines met wielverstelling alle wielen op dezelfde hoogte in.Model A Bevestig de wielen in de gewenste positie.Modell B Trek aan de stip en laat deze in de gewenste stand vastklikken.Model C Duw de hendel van de centrale hoogteverstelling vooruit of achteruit en laat deze in de gewenste stand vastklikken. Voorwielen vergrendelen (alleen machines met vergrendelbare voorwielen)Afb. 4Wielen vergrendelen om rechtdoor te rijden – Wielen naar voren en beugel in het grote gat.Wielen vrij beweegbaar – Beugel in het kleine gat. Tanken en oliepeil controleren Benzine, loodvrij tanken (zie motorhandboek). Vul de brandstoftank maximaal tot 2 cm onder de rand van de vulopening. Brandstoftank goed afsluiten. Controleer het oliepeil. Voeg indien nodig olie toe (zie het handboek van de motor). Motor starten Afb. 5 Gevaar Ter bescherming tegen verwondingen, – de motor niet starten als u voor de uitwerpopening staat; – handen en voeten uit de buurt houden van het maaimechanisme; – breng nooit handen of voeten of andere lichaamsdelen in de buurt van draaiende delen. Houd u altijd uit de buurt van de uitwerpopening. Voordat u de motor start, koppelt u alle maaigereedschappen en aandrijvingen los. Kantel de machine bij het starten niet. Plaats de machine op een egaal oppervlak met bij voorkeur kort of weinig gras.

!Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor Nederlands

Aanwijzingen m.b.t. de motor Neem de informatie in de gebruiksaanwijzing van de motor in acht. – Enkele modellen hebben geen gashendel. Het toerental wordt automatisch ingesteld. De motor loopt altijd met optimaal toerental. – Ook bij een warme motor kan het eventueel noodzakelijk zijn om de choke of de primer te bedienen. – Enkele modellen hebben geen choke en geen primer. De motor stelt zich automatisch op de start in. Bij een koude motor: Open de benzinekraan (indien aanwezig). Machines met choke : Zet de chokehendel in stand of trek de chokehendel uit en zet de gashendel (indien aanwezig) op /max – afbeelding 5A.

Zet de gashendel in stand – afbeelding 5A. Machines met primer: Druk 1–5 keer stevig op de primer en zet de gashendel (indien aanwezig) op /max – afbeelding 5B. Bij een warme motor: Open de benzinekraan (indien aanwezig). Zet de gashendel (indien aanwezig) op /max – afbeelding 5B. Machines zonder elektrische start: Afb. 5C Ga achter de machine staan, druk de veiligheidsbeugel in en houd deze vast. Trek langzaam aan de trekstartgreep tot een weerstand merkbaar wordt. Trek dan snel en met kracht verder. Trekstartergreep niet laten terugschieten maar langzaam terugvoeren. Machines met elektrische start: Afb. 5D Verbreek de verbinding van het oplaadapparaat met het stroomnet en de machine. Ga achter de machine staan, druk de veiligheidsbeugel in en houd deze vast. Gebruik de contactsleutel op de stuurstang tot de motor start (startpoging max. 5 seconden, tot de volgende poging minstens 60 seconden wachten). Aanwijzing Bij machines met elektrische start kan de motor (afhankelijk van de uitvoering) ook met de greep van de trekstarter handmatig worden gestart. Als de motor loopt: Na het starten van de motor (afhankelijk van de uitvoering): – de choke (indien aanwezig) terugzetten, – de gashendel (indien aanwezig) tussen /max. en /min. duwen om de motor kort te laten warmlopen. Zet voor het maaien van het gazon de gashendel (indien aanwezig) op volgas. Aanwijzing Zie het motorhandboek voor meer informatie over de bediening van de motor. Motor stoppen Afb. 7 Zet de gashendel (indien aanwezig) in stand /min. Laat de veiligheidsbeugel los. De motor en de messen stoppen na korte tijd. Met de machine werken Wielaandrijving in- en uitschakelen (alleen bij machines met aangedreven wielen) Afbeelding 6A, B, C Wielaandrijving inschakelen

Aan hendel/beugel trekken en deze vasthouden. Wielaandrijving uitschakelen

Hendel/beugel loslaten. Aanwijzing voor machines overeenkomstig afbeelding 6C Voor het in- en uitschakelen kunnen de linker- of de rechterhendel resp. beide hendels samen gebruikt worden. Aanwijzing Door de constructie kan het voorkomen dat bij het terugtrekken van de machine de achterwielen een verhoogde weerstand ondervinden. Dit is geen fout van de machine, maar een technisch noodzakelijk verschijnsel. Oplossing (afhankelijk van het model).: Machine zonder aangetrokken aandrijfbeugel eerst een beetje naar voren duwen en vervolgens naar achteren. Aandrijfsnelheid van de wielaandrijving veranderen (afhankelijk van de uitvoering) Let op Schade aan de machine Voer de instelling alleen uit als de motor loopt. Afbeelding 6D, E Kies met de hendel tussen de verschillende snelheden (1/min./ en 4/max./ ). Afbeelding 6F, G Kies met de hendel tussen de snelheidsniveaus (1/min./ en 4/max./ ).Nederlands Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor AanwijzingDoor een technische oorzaak kan het voorkomen dat de snelheid slechts moeilijk veranderd kan worden terwijl de machine stilstaat.Oplossing: Aandrijfbeugel aantrekken en snelheidsstand kiezen. Grasvanger verwijderen en leegmaken (bij machines met grasvanger)Afb. 11Als er maaigoed op de grond blijft liggen of de vulpeilindicatie (optioneel, afbeelding 12) aangeeft dat de mand vol is: Laat de veiligheidsbeugel los en wacht tot de motor stilstaat. Uitwerpklep optillen en de grasvanger verwijderen. Grasvanger leegmaken. Werken zonder grasvanger Indien u de grasvanger verwijdert, klapt de uitwerpklep naar beneden. Bij werkzaamheden zonder grasvanger wordt het maaigoed rechtstreeks naar beneden uitgeworpen. Ombouwen voor mulchen (bij machines met optioneel mulchtoebehoren)Machines met achterwaartse uitworp:Afb. 8A Til de uitwerpklep omhoog. Grasvanger verwijderen. Zet de mulchspie in (afhankelijk van het model). Laat de uitwerpklep omlaag.AanwijzingModellen met geïntegreerde mulchfunctie hebben geen aparte mulchspie nodig. Deze functie wordt overgenomen door een speciaal gevormde achterklep (afbeelding 8B).Machines met zijwaartse uitworp:Afb. 9 Monteer de botsbescherming/mulchsluiting in plaats van de zijwaartse uitworp (afbeelding 9A)

Verwijder de zijwaartse uitworp. De botsbescherming/mulchsluiting sluit automatisch (afbeelding 9B). Machines ombouwen voor zijwaartse uitworp (afhankelijk van de uitvoering) Indien aanwezig: Grasvanger verwijderen en klep van achterwaartse uitworp omlaag zetten. Til de stootbescherming/mulchsluiting omhoog en monteer de zijuitworp (afb. 9C). Na beëindiging van de werkzaamheden Trek de sleutel (indien aanwezig) uit het contactslot. Wacht tot alle bewegende delen volledig tot stilstand zijn gekomen en de motor is afgekoeld, Sluit de benzinekraan (in dien aanwezig, zie de gebruiksaanwijzing van de motor). Trek de bougiestekker van de motor los. Maak de grasbak leeg.Machine met elektrische start: Laad de accu 10 uur op.AanwijzingParkeer de machine alleen met een afgekoelde motor in een gesloten ruimte. Tips voor het verzorgen van het gazon Enkele tips om uw gazon gezond en gelijkmatig te laten groeien. Maaien Gazon bestaat uit verschillende soorten gras. Als u vaak maait, bevordert dit de groei van gras met stevige wortels. Als u zelden maait, bevordert dit de groei van lang gras en andere wilde planten (bijv. klaver en madeliefjes).De normale hoogte van een gazon bedraagt ca. 4 tot 5 cm. Maai slechts

van de totale hoogte. Dus bij 7–8 cm op normale hoogte knippen.Maai het gazon, indien mogelijk, niet korter dan 4 cm omdat het anders bij droog weer beschadigd raakt. Lang gras ( bijv. na de vakantie) in verschillende beurten tot normale lengte maaien.Bij het maaien de maaibanen altijd iets laten overlappen. Mulchen (met toebehoren) Het gras wordt bij het maaien in kleine stukjes (ca. 1 cm) gesneden en blijft liggen. Het gazon krijgt zo de beschikking over veel voedingsstoffen. Voor een optimaal resultaat moet het gazon altijd kort worden gehouden. Zie ook het gedeelte „Maaien”. De volgende aanwijzingen bij het mulchen opvolgen:– Maai geen nat gras. – Maai nooit meer dan 2 cm van de totale lengte van het gras af.– Rijd langzaam.– Gebruik het maximale toerental.– Reinig het snijwerk regelmatig. Transporteren Korte stukken met de hand Gevaar Door het snijmechanisme kunnen voorwerpen worden gegrepen en weggeslingerd. Dit kan schade veroorzaken. Als u de machine wilt verplaatsen over andere oppervlakken dan gras, dient u eerst de motor te stoppen. Met een voertuig Gevaar Altijd voor het transport motor stoppen en laten afkoelen. De bougiestekker lostrekken. Vervoer de machine niet in een gekantelde positie. Zorg ervoor dat de machine bij transport op of in een voertuig niet kan gaan schuiven. De machine alleen met een lege brandstoftank transporteren. Tankdeksel moet stevig afgesloten zijn. Machines met uitklapbare stang:Afb. 10 Door de stuurstang samen te klappen, kunt u de machine makkelijker opbergen.

!Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor Nederlands

Reiniging/Onderhoud Gevaar Ter voorkoming van letsel, voor alle werkzaamheden aan de machine – de motor uitschakelen, – Trek de sleutel (indien aanwezig) uit het contactslot, – wacht tot alle bewegende delen volledig tot stilstand zijn gekomen en de motor is afgekoeld. – trek de bougiestekker los van de motor om onbedoeld starten van de motor te voorkomen, – neem de aanvullende veiligheidsvoorschriften in het motorhandboek in acht. Gevaar Laat ter bescherming tegen verwondingen door het maaimechanisme alle werkzaamheden zoals het vervangen of slijpen van het maaimes alleen uitvoeren door een gespecialiseerd reparatiebedrijf (speciaal gereedschap vereist). Let op Kantel de machine altijd zo dat de bougie naar boven wijst, zodat door brandstof of olie geen motorschade ontstaat. AanwijzingRegelmatige verzorging zorgt voor een lange levensduur en een storingvrij gebruik. Onvoldoende onderhoud van uw apparaat kan tot veiligheidsgerelateerde gebreken leiden. Onderhoud Let op De onderhoudsvoorschriften in het motorhandboek opvolgen. Laat de machine aan het einde van het seizoen nakijken en onderhouden door een onderhoudsbedrijf. Laat alle reparaties en de vervanging van defecte accu's resp. defecte zekeringen alleen uitvoeren door een gespecialiseerde werkplaats. Let op Gevaar voor het milieu door motorolie. Lever na het verversen van de olie de afgewerkte olie in bij een inzamelplaats voor afgewerkte olie of een afvalverwerkingsbedrijf. Milieugevaar door batterijen en accu's. Lege batterijen en accu's horen niet bij het huisvuil. Geef lege batterijen en accu's af bij uw leverancier of een verwerkingsbedrijf. Verwijder de batterijen of accu's voordat het apparaat naar de sloop gaat. AanwijzingNeem de controle- en onderhoudsintervallen in de gebruiksaanwijzing van de motor in acht.Sommige modellen zijn voorzien van een elektronische onderhoudsindicatie (afbeelding 13). Neem naast de onderhoudsaanwijzingen in de gebruiksaanwijzing ook de onderhoudsindicaties in acht. Zie voor bediening en overige informatie de aparte gebruiksaanwijzing van de onderhoudsindicatie. Voor elk gebruik Oliepeil controleren, indien nodig olie toevoegen. Controleren of schroefverbin-dingen vastzitten en indien nodig aandraaien. Veiligheidsvoorzieningen controleren.Controleer het ingrijppunt van de koppeling:(alleen bij machines met aangedreven wielen)– Als de motor draait en de wielaandrijving uitgeschakeld is, mag de machine niet vooruit bewegen.– Als de motor draait en de wielaandrijving ingeschakeld is, moet de machine vooruit rijden.Afb. 15 Indien nodig aangrijpingspunt met kartelwiel/stelmoer op wielaandrijfhendel (afhankelijk van uitvoering aan onderzijde van de schakelconsole) of bowdenkabel instellen.AanwijzingBij enkele modellen is geen instelmogelijkheid aanwezig. Na de eerste 2–5 bedrijfsuren olie vervangen, zie bijgevoegd motorhandboek. Na elk maaien of elke 8 weken (alleen machines met elektrische start) Laad de accu 10 uur op. Eenmaal per seizoen Ververs de olie. Zie het meegeleverde motorhandboek. Smeer de scharnierpunten en de draaiveer van de uitwerpklep. Laat de machine aan het einde van het seizoen nakijken en onderhouden door een onderhoudsbedrijf. Reinigen Let op Reinig de machine na elk gebruik. Een niet gereinigde machine leidt tot materiaalschade en functiestoringen. Gebruik voor het reinigen geen hogedrukreiniger. Grasvanger reinigen (alleen bij machines met grasvanger)Het reinigen direct na het maaien is het meest eenvoudig. De grasvanger verwijderen en leegmaken. De grasvanger kan met een krachtige waterstraal (uit een tuinslang) worden gereinigd. De grasvanger voor het volgende gebruik grondig laten drogen.

!Nederlands Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor

Gazonmaaier reinigen Gevaar Werkzaamheden aan de messen kunnen verwondingen veroorzaken. Draag werkhandschoenen voor uw bescherming. Let op Kantel de machine altijd zo dat de bougie naar boven wijst, zodat door brandstof of olie geen motorschade ontstaat. Spuit de machine niet met water af omdat zo elektrische delen beschadigd kunnen raken. Reinig de machine indien mogelijk altijd meteen na het maaien.Machines zonder dekwassysteem: Reinig de verticuteerruimte en de uitwerpklep met een borstel, handveger of lap, Zet de machine op de wielen en verwijder alle zichtbare gras- en vuilresten.Machines met dekwassysteem:Afb. 14Gazonmaaiers met dekwassysteem zijn uitgevoerd met een wateraansluiting. Daarmee kunnen grasresten van de onderzijde van het maaidek worden afgespoeld en kan aanslag van corroderende chemicaliën worden voorkomen.Na het maaien als volgt te werk gaan: Machine op een egaal oppervlak zonder grind, stenen enz. neerzetten.AanwijzingUitwerpschacht mag niet naar huizen, garages en dergelijke gericht zijn. Monteer een in de handel verkrijgbare slangadapter (optioneel meegeleverd) op een waterslang en sluit deze aan op de wateraansluiting van het maaidek. Waterkraan opendraaien. Motor starten en enkele minuten laten lopen. Motor stoppen en waterslang van machine losmaken.Na voltooiing van het reinigingsproces: Motor starten en enkele minuten laten lopen om de onderzijde van het maaidek te drogen. Motor stoppen. Opbergen Gevaar Explosie- en brandgevaar. Bewaar de machine met brandstof (benzine) in de tank nooit in ruimten waarin brandstofdampen met open vuur of vonken in aanraking kunnen komen. Let op Schade aan de machine. Sla de machine (met een afgekoelde motor) alleen op in schone en droge ruimten. Bescherm de machine tegen corrosie bij opslag gedurende een langere periode, bijv. in de winter.Na het seizoen of wanneer het apparaat langer dan een maand niet wordt gebruikt: Laat de brandstof in een geschikte bak lopen en behandel de motor zoals beschreven in het motorhandboek. Let op Tap de brandstof alleen buitenshuis af. machine en grasvanger reinigen. Alle metalen onderdelen ter bescherming tegen roest afvegen met een lap met olie (zonder hars) of met oliespray inspuiten. Laad de accu op (indien aanwezig). Garantie In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storingen aan uw machine verhelpen wij kosteloos in het kader van de garantie, voor zover een materiaal- of productiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbijzijnde vestiging. Informatie over de motor De fabrikant van de motor is aansprakelijk voor alle problemen met de motor ten aanzien van vermogen, vermogensmeting, technische gege-vens, garantie en service. Meer informatie vindt u in apart meegeleverde gebruiksaanwijzing van de motor. Storingen herkennen en oplossen Storingen bij het gebruik van de gazonmaaier hebben vaak eenvoudige oorzaken die u dient te kennen en die u deels zelf kunt verhelpen. In geval van twijfel helpt uw leverancier u graag verder.

!Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor Nederlands

Probleem Mogelijke oorzaak/oorzaken Oplossing Er kan niet aan het startkoord worden getrokken. Veiligheidsbeugel niet geactiveerd. Duw de veiligheidsbeugel tegen de stuurstang. Mes geblokkeerd. Trek de bougiestekker los en maak de blokkering ongedaan. Motor defect. Ga naar een gespecialiseerd bedrijf. Motor start niet. Gashendel staat niet goed. Zet de gashendel op de stand of CHOKE (bij koude motor). Zet de gashendel op stand /max. of START (bij warme motor). Maaier staat in hoog gras. Zet de maaier op een oppervlak met laag gras. Geen brandstof in de tank. Vul de tank met schone, verse brandstof. Bougiestekker niet aangesloten. Bougiestekker vaststeken. Brandstof oud of vuil. Vervang de brandstof door verse brandstof. Luchtfilter vervuild. Luchtfilter reinigen. Choke niet bediend. Choke bedienen. Primer bij koude start niet bediend. Bedien de primer. – Bij machine met elektrische start: Accu leeg. Laad de accu op met het meegeleverde oplaadapparaat. Kabel beschadigd. Controleer of de elektrische kabel in orde is. Zekering defect. Defecte zekering door een gespecialiseerd bedrijf laten vervangen Ongewone geluiden (gerammel, geratel, geklepper). Schroeven, moeren of andere bevestigingsonderdelen zijn losgeraakt. Maak de onderdelen vast. Als de geluiden blijven: Ga naar een gespecialiseerd bedrijf. Schokken, trillingen. Mes los. Laat de mesbevestigingsschroef door een reparatiebedrijf vastdraaien. Mes beschadigd. Laat het mes door een reparatiebedrijf vervangen. Mes niet goed uitgebalanceerd. Laat het mes door een reparatiebedrijf vervangen of uitbalanceren. Motorbevestiging losgeraakt. Motor laten vastzetten door een reparatiebedrijf. Onregelmatig maaien of toerental daalt. Gras te hoog. Stel een grotere maaihoogte in of maai eventueel een tweede keer.Nederlands Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor

Gras blijft liggen of grasbak raakt niet vol Gras te vochtig. Laat het gazon drogen. Uitwerpopening verstopt. Zet de motor uit en maak de verstopping ongedaan. Messen stomp. Laat het mes door een reparatiebedrijf vervangen of slijpen. Onvoldoende motorvermogen. Maai vaker of kies een grotere maaihoogte. Grasvanger vol. Zet de maaier uit en maak de grasbak leeg. Grasvanger vuil. Zet de maaier uit en reinig de openingen van de grasvanger. Wielaandrijving werkt niet. V-riem gescheurd of overbrenging defect. Laat beschadigde delen door een reparatiebedrijf vervangen. Trekkoord of bowdenkabel defect. Laat beschadigde delen door een reparatiebedrijf vervangen. Probleem Mogelijke oorzaak/oorzaken OplossingIstruzioni per l’uso – Tosaerba con motore a combustione interna Italiano
