GEBRUIKSAANWIJZING SV 4 Wolf Garten

1 Opvangzak
2 Tankopening
3 Schakelhendel
4 Luchtfilter
5.Vlotter
6 Bougie
7 Gaspedaal
8 Accu voor startmotor
9. Contact slot
0 Olievulopening
1 Maaihoogteverstelling
2 Maiapedaal

DK

1 Graesfangsaek
2 Tankpafyldningsstuds
3 Gearskiftestang
4 Luftfilter
5 Primer
6. Teandron
7 Gaspedal
8. Akkumulator til elektrisk start
9. Noglekontakti
Oliepafyldningsstuds
1 Skarehjojdeindstilling
2 Klippepedal

FIN

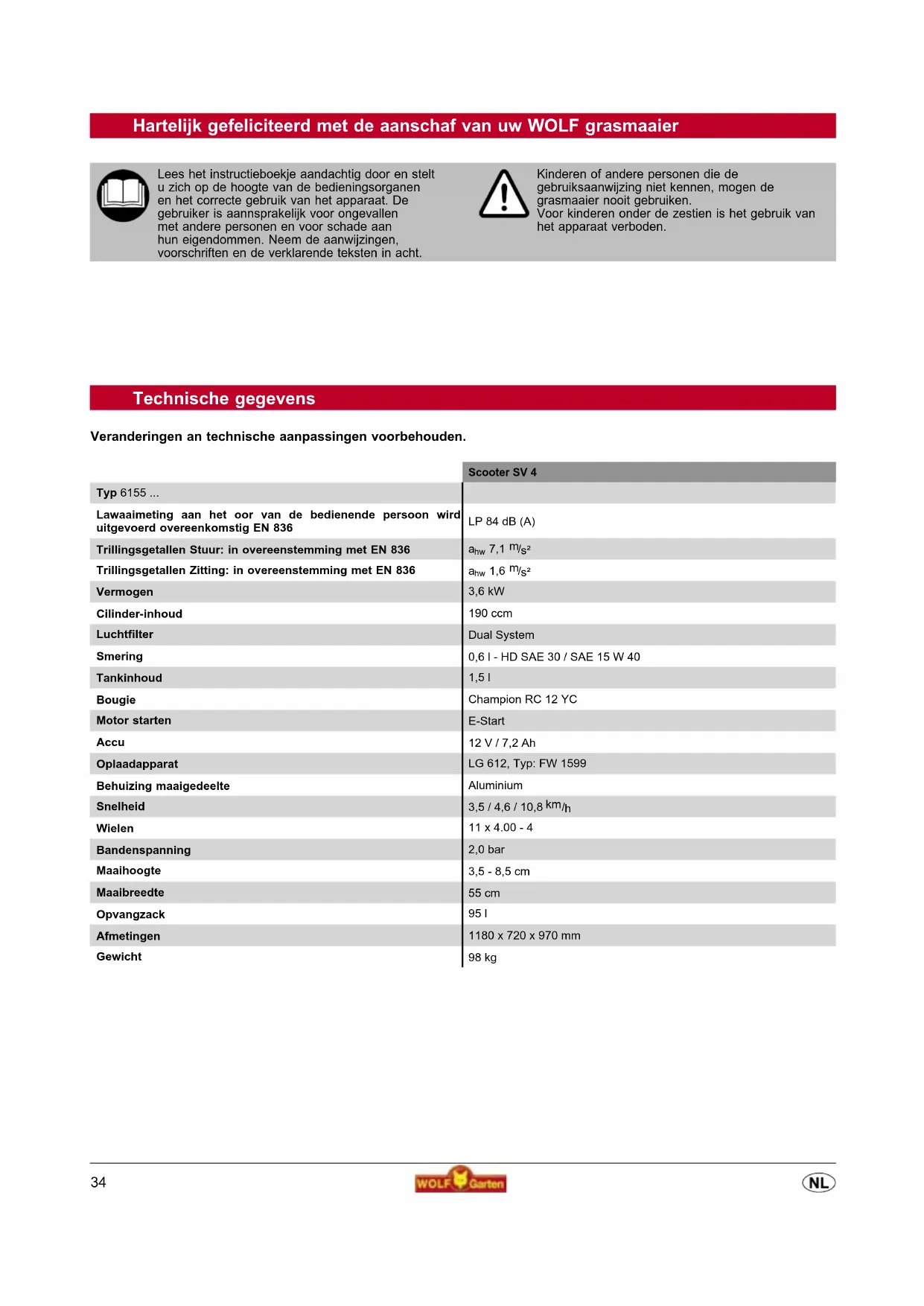

Hartelijk gefeliciteerd met de aanschaf van uw WOLF grasmaaier

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor oncegallen met andere Personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acheit.

Kinderen of andere Personen die de
gebruksaanwijzing Niet kennen, mogen de
grasmaier nooit gebruiken.
Voor kinderen onder de zestien is het gebruik van
het apparaat verboden.

Technische gegevens

Veranderingen an technische aanpassingen voorbehonden.

	Scooter SV 4
Typ 6155 ...
Lawaaimeting aan hetoor van de bedienende persoon wijduitgevoerd overeenkomstig EN 836	LP 84 dB (A)
Trillingsgetallen Stuur: in overeenstemming met EN 836	\( a_{hw} \)7,1\( m/s^2 \)
Trillingsgetallen Zitting: in overeenstemming met EN 836	\( a_{hw} \)1,6\( m/s^2 \)
Vermogen	3,6 kW
Cylinder-inhoud	190 ccm
Luchtfilter	Dual System
Smering	0,6 I - HD SAE 30 / SAE 15 W 40
Tankinhoud	1,5 I
Bougie	Champion RC 12 YC
Motor starten	E-Start
Accu	12 V / 7,2 Ah
Oplaadapparat	LG 612, Typ: FW 1599
Behuizing maalgedeelte	Aluminium
Snelheid	3,5 / 4,6 / 10,8\( km/h \)
Wielen	11 x 4.00 - 4
Bandenspanning	2,0 bar
Maaihoogte	3,5 - 8,5 cm
Maalbreedte	55 cm
Opvangzack	95 I
Afmetingen	1180 x 720 x 970 mm
Gewicht	98 kg

Veiligheidsvoorschriften

U mag het apparaat Niet in bedrijf nemen, voordat U deze gebruiksaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Betekenis van de symbolen

Waarschuwing! Voor gebruik de gebruiks-aanwijzing lezen!

Waarschuwing! Maai Niet op te steile hellingen.

Anderen buiten de geva-renzone houden!

Waarschuwing!
Motor uitschaken, Kontakt-sleutel verwijderen wonneer de maier gereinigd worden of verlaten worden.

Let op! Messen+zijn scherp -Voor onderhoud eerst stekker van bougie loskoppelen.

Attentie" Alleen met beschemingsklep of opvangsysteme gebruiken.

Waarschuwing!
Gaspedaal langzaam indruken.

Algemeen

• Deze maaier isuitsluitend bedoeld voor prive' gebruik in de tuin random het huis vanoor de tuinhobby (niet voor openbare beplantingen, sportvelden, landbouwbedrijven). De maximaal toelaatbare helling bedraagt 10^
• De maaier is nicht op de openbare weg toegestean!
• Het is verboden wijzigingen aan de maaier aan te brengen of deze voor oneigenlijke doelen te gebruiken.
• Laat demaaier nooit door kinderen gebruiken of doorandere personen die nicht op de hoogte zichn van de gebruiksaanwijzing.
• Personenjonger dan 16aar mogen geen gebruik maken van de maier.
• Maai nooit wonneer er andere personen, in het bijzonder kinderen, of dieren in de buurt zich.
• Laat niemandeerijden.

• Ledere gebruiker要去proberen, vakkundige en praktische instructies te kriigen. De zwaartepunten van deze instructies zonden de volgende aspecten要去en bevatten:

• hoe er zorgvuldig en met concentratie met machines met bestuurdersstoel kan worden gewerkt

• dat als een machine met bestuurdersstoel van een helling afglijdt, dieze machine dan Niet door het indrukken van de rem onder controle kan worden gehonden.

• De belangrijkste redenen voor een ongecontroleerd rijgedrag zijn:

• onvoldoende grip van de wielen
• te hoge rijsnelheid
• te bruusk remmen
• slecht onderhoud aan remmen en gaspedaal
• verkeerde toepassing van de maaier
• onbekendheid met het terrein, vooral met de hellingen
• aanhangwagen nicht correct aangekoppeld of verkeerd beladen.

Voorbereid ing

• Draagijdens het maaien allijd een lange broek en stevige schoenen.

• Verwijder voor het maaien alle vreemde voorwerpen van het te maaien veld,zoals stenen en stukken hout.
  WAARSCHUWING - benzine is een zeer Licht ontvlambare brandstof.

• Benzine mag alleen in een waarvoor geschikte kan worden bewaard.
  Tank alleen in de openlucht.

• Rokenen open vuur zich verboden.
  Tank NORMALE BENZINE.
• Draai de tankdop altoid goed aan.
• Vulgeen brandstof bij en draai de tankdop Niet los wanner de motor draait of nog warm is.

• Alser benzine is overgelopen, mag de motor nicht worden gestart. Inplaats waar van moet de machine worden verwijderd van het oppervlak waar de benzine op is gekomen.Oppassen voor brandgevaar totdat de benzinedampen verwlogen zijn.

• Om veiligheidsredenen moet de tankdop ingeval van beschadiging worden verrangen.

• Let erop, dat de zitting van de maaier algid goed is vergrendeld.
• Controleer of alle onderdelen van de maaier goed vastzitten.
• Bij verranging van onderdelen - montage instructies in acht nemen en uitsluitend originele onderdelen gebruiken. De maaier mag Niet worden gebruikt zonder opvangzak of afschemklep.
• Controller de opvanginrichting met korteussenpozen op slijtageverschijnselen. Wanner de uitlaatdemper defect is, moet deze worden verrangen.
• Maaiers met viertaktmotoren要去en voor de eerste ingebruikneming met motorolie worden gezuld.
• Controller het oliepeil voor elk gebruik.

Ingebruikneming

• De verbrandingsmotor mag Niet in gesloten ruimten draaien, waar dataarin het gevaarlijke koolmonoxyde blijft hangen.
  Maaiuitsluitendoverdagof bij goed kunstlicht.
• Let op het autoverkeer bij het oversteken of wanner dicht langs de weg worden gemaaid.
• Gebruik het apparaat, indien möglichk, Niet voor nat grayscale.
• Gebruik de maaier Niet wanner de veiligheidsinrichtingen beschadigd zich onontbreken.
• Gebruik de maaier nooit zonder opvangzak of afschemklep.
• Voorbet starten van demotor要去 schakelhendel in devrijstand staan enmoeten de aandrijving van demaaieren het mes zich uitgeschakeld. De voet mag Niet op het gespedaal rusten.
  Zet de maier voor het starten op een vlakke ondergrond.
• Verstel de toerentalregeling van de motor Niet en laat de motor Niet te veel toeren makeh. Het rijden met een te hoge sleheid verhoogt de kans op een onceval.

• Raak de motor en de uitaat Niet aanijdens het gebruik of kort nadat de maaier is afgezet

• aanraking met hete onderdelen kan verbranding veroorzaken of tot abrupte bewegingen metmogelijk letsel als gevolg.

• Voor het verversen van de motorolie moet de tank leeg en afgesloten zich.Ververs de olie wanneer de motor nog warm is.

• Alvorens het mes in te schakelen:

• Handen en voeten op veilige afstand van het maagedeelte houden;

• De maier moet stilstaan;

• Zet de maiaer Niet in hoog gras;
• Wanneerdemaaihoogte in de hoogste stand staat, moet deze na het inschakenen van hetmes in de gewenste standworden gezet

Zet het mes stil voordat u een oppervlak zonder gras oversteekt.
- Let er bij de montage van aanbouwapparatuur op, dat het gris niet in de richting van andere personen worden geworpen.
- Tevens mogenijdens het maaien geen andere Personen in de buurt zich.

Veiligheidsvoorschriften

Maai alleen in de 1e en 2e versnelling vooruit en nooitijdens het achechteruitrijden.

• Verzet de schakelhendel nooit onder het rijden, maar alleen tijdens stilstand.

• Let op: er zijn geen „veilige“ hellingen. Voor het rijden op hellingen要去en eeneilzonderheden inacht worden genommen. Zo voorkomt u dat de maajier omvalt:

• Schakel Niet onder het rijden;

• Niet stoppen of plotseling optrekken, wanner u omhoog of omlaag rijdt;

• Ontkoppel de aandrijving Nietijdens het omlaag rijden;

• Op hellingen en in korte bochten moet een lage rijnselheid worden aangehonden;

• Let in het bijzonder op heuvels, kuilen en andere onzichtbare gevaren;

• Maai nooit dwarfs op een helling;

• Verleg uw eigen zwaartepunt net als een motorrijder (aar de helling toe).

Zet het mes en de motor af:

• voor het bijtanken;

• voordat de opvanginrichting worden verwijderd.

• Alvorens de Scooter te verlaten:

• Schakel de aandrijing UIT;

• Zet de schakelhendel in de vrijstand;

• Zet de motor af en verwijder de contactsleutel.

• Zet de motor af, verwijder de contactsleutel en trek de bougie-stekker los:

• voordat u een blokkering verwijdert of een verstopping van hetuitworpkanaal verhelpt;

• voordat u de maaier controeert of schoonmaakt en voor werkzaamheden aan de maaier;

• wonneer een vreemd voorwerp worden geraakt: controller of de maaier is beschadigd en LAST deze eventuel repareren;

• wanner de maier ongewoon sterk trilt,moet deze meteen worden gecontroleerd.

Onderhoud en opslag

• Alvorens onderhouds of reinigingswerkzaamheden worden verrichten en voordat de verilgheidsnrichtingen worden verwijderd, moet de motor worden afgezet, de bougiestekker worden losgetrokken en de contactseutel worden verwijderd.
• Tijdens onderhouds- of reinigingswerkzaamheden moeten handsohenen worden gedragen.
  Zorg ervoor dat alle boutein, schroeven enmoeren goed zijn aangetrokken, vooral die van demesbalk. Maak dat het apparaat voor ingebrukneming in veilige staat verkeert.
• Plaats de maaiernooit met een gemulde tank in een ruimte waarde benzinedampen in aanraking:kennen met open vuur of vonden.
• Laat de motor afkoelen voordat u de maaier in een gesloten ruimte plaatst.
• Om brand te voorkomen moet u de motor, deuiltaat, de accu-bak en het gebied rondom de tank vrijhouden van gras, bladeren en vet (olie).
• Beschadigde of versleten onderdelen moeten om veiligheidsredenen worden verrangen.
• De brandstoffank moet in de openlucht worden afgetapt.
• Het apparaat要去 nader gebruik worden gereinigd met een handveger.
• Niet schoonmaken met water, zeker niet met een hoge-drukspuit.
• Plaats de maaier Niet in een vochtige ruimte.
• Letop! Laat de messen uitsluitend door een erkende werkplaatsvervangen of slijpen. Na het verwijderen van de onderden moet de machine namelijk volgens de veiligheidsvoorschriften op onbalans worden gecontroleerd.
• Gebruik uitsluitende originele WOLF onderdelen, anders kan nicht worden gegardeerd dat uw maiaeraan de veriligheids-eisen voldoet.

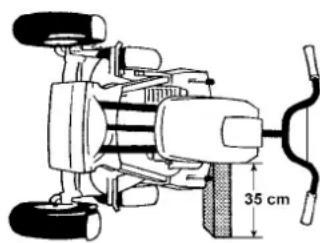

• Wanneer de maaier schuin wordt gehonden, moet de carburateu waar boven zich gekeerd.
• U kurz de maaier links en rechts naast de zitting optillen.
• Nadat u de accu met de lader(accesoire) hebt opgeladen,moet worden gecontroleerd of de stekkergoed is aangesloten.

In Werking stellen

Gebruikstijden

Gelieve de specifieke nationale verordingen in acht te nemen.

Vul motorolie en brandstof bij (afb. A)

De tankopening en de olievulopening bevinden zich onder de zitting. Trek de zitting aan de achechterkant omhoog en trek deze maar achteren.

Bijvullen van motorolie

Voor de eerste ingebruikneming moet u Scooter SV4 met 0,6 I HD SAE30 / SAE15 W40 vullen tot aan de markering „Full" op de peilstaaf. Draai de peilstaaf vast en controller het oliepeil. Controller voor het maaien algijd het oliepeil!

Tanken

Roken en open vuur verboden. Tank Niet bij draaiende motor. Geen brandstof verspreiden bij warme motor. Mors geen brandstof.

Adem de dampen nicht in. Gebruik normale benzine. Tankinhoud 1,5 l.

Haak de opvangzak los (afb. B)

Trek de zak over de bovenrand aan de achechterkant (1) en druk de zak stevig in de ophangbeugel (2).

Vastaken van de afterschermklep

In plaat van de opvangzak kan een afterschemmklep worden vastgehaakt.Het is raadzaam deze te gebruiken op groete velden waarop het maagioed moet blijven liggen. De afterschemmklep is als accessoire leverbaar.

Onderdeeln.: 6150 091.

Rijden met aandrijving

Laat de motor Niet in een gesloten of slecht geventileerde ruimte draaien.Schakel nooit het rijden. Meerijden op de Scooter is verboden. Stel het maigedeelte alleen in werkung wonneer de Scooter stilstaat.

Rijden zonder aandrijving (afb. F)

Rijden zonder aandrijving is mogelijk (duwen).Dat gaat als volgt:zet de schakelhendel in stand ^ (vrijstand) en druk het gaspedaal helemaal in. De koppeling komt nu vrij en u kunt de maaier gemakkelijk voortduwen.

Trap het rechter voetpedaal in en breng het duwhulpstuk (sleutelhanger) aan, zie afbeelding!

(Starten van de motor: Verwijder het hulpstuk en steek de sleutel met de sleutelhanger in het contactslot en start de motor volgens de voorschriften.

Versnellingen en maigedeelte

R-achteruit

N - (vrijstand) geen voortbeweging

1e versnelling - vooruit, 3,5 km/u, maaien

2e versnelling - vooruit, 4,6 km/u, maaien

3e versnelling - vorruit,10,8 km/u,

zonder maaien (uitsluitend rijden).

Schakel nooit onder het rijden, maar algijd nadat het gaspedaal worden losgelaten.

Tijdens het achteruitrijden is maaien verboden.

In Werking stellen

Het starten van de motor (afb. C, D, E)

De motor kan alleen worden gestart wanner de opvangzak of de afterschemklep is vastgehaakt.

Starten van een koude motor

Ga voor het starten op de Scooter zitten. Let op! Zet geen voet op het gaspedaal. Haak de opvangzak of de afterschermklep vast.

• Zet de schakelhendel in de stand „N" (vrijstand), (C).
• Druk de vlotter op de motor driemaal stevig in (D).
  Verdraai de contactsleutel (E).

Starten van een warme motor

Bij een warme motor mag de vlotter Niet worden ingedrukt.

Handmatig starten van de motor

Wanner de accu helemaal leeg is, kan de motor met de hand worden gestart. De starter zit onder de zitting, direct op de motor. Bij een koude start de vlotter driemaal indrukken en daarna stevig aan het startkoord trekken. Laad de accu zo snel möglichk op (zie pag. 42).

Afbetten van de motor

Zorg dat de Scooter stilstaat, draai de sleutel maar links en verwijder.Deze (E).

Aandrijving maiaegedeelte in-uitschakelen (afb. G)

Inschakelen van het maigedeelte (G)

Klap het maiapedaal (links) met de voet om en druk het helemaal in.

Stilzetten van het mes (G)

Laat het maiapedaal (links) los.

Aandrijving Scooter in-uitschakelen (afb. C, H)

Aandrijving inschakelen

Zet de schakelhendel in de gewenste versnelling (C). Druk het gaspedaal (rechts) langzaam helemaal in (H).

Stopzetten van de aandrijving

Laat het gaspedaal (rechts) los (H).

Instellen van de maaihoogte (afb. J)

Maai, indien möglichk, alleen droge velden om de grasmat te ontzien. Normaliter worden een maaihoogte van 50 - 60mm ingesteld. Op een vochtig veld要去 een grotere hoogte worden aangehouden. De hendel voor de hoogteverstelling moet goed zijn vergrendeld en voor het starten van de mesaandrijving要去 de grootste maaihoogte zich ingesteld.

Leegmaken van de opvangzak

Maak de opvangzak op tijd leeg zodat er geen gemaaid gras achefter de maaier blijft liggen. De opvangzak kan vanaf de bestuurdersplaats worden leeggemaakt. Pak de draagbeugel aan de achterkant en klap de zak maar voren. Schud de opvangzak uit zodat er geen resten achechterblijven. Laat de opvangzak daarna langzaam weer in de oorspronkelijke positie terugglijen. De opvangzak kan voor het ledigen ook worden losgehaakt. Wanner u de opvangzak loshaakt, worden de motor om veiligheidsredenen uitgeschakeld (SV 4).

Maaitips (afb. K)

Rechthoekig veld

• houd Your een zuiver maaipatroon een overlapping van min. 5 cm aan (1).

Op een helling

• maai nooit dwars op de helling (2).

Rondomomen,vijversenandereobstakels

• Grote omtrek (3).
• Kleine omtrek (4).

De verzorging

Reinigen
Verversen van de motorolie

Zitting verwijderen

Trek de zitting aan de achterkant omhoog en trek deze waar achefteren.

Reinigen

Verwijder de contactsleutel en trek de bougiestekker los alvorens onderhouds- of reinigingswerkzaamheden uit te voeren. Maak de Scooter na elk gebruik schoon met een handveger. Bewaar de maaier in een droge ruimte.

Verversen van de motorolie

Ververs de olie wanneer de motor warm is, de tank moet leeg zich. Ververs de olie na de eerste 2 draaiuren. Vervolgens na elké 25 draaiuren, met als uiterste datum het einde van het maaiseizoen. Onder zware, resp. stoffige omstandigheden vaker. Open de vulopening, kantel de Scooter langzaamopzij en LAST de olie eruit lopen. De oude oliemoet volgens de plaatselijke voorschriften worden verwerkt.

Opladen van de accu

De acculader is als accessoire verkrijgbaar, onderdeelnr. 6150 070. Bij normal gebruik laadt de accu zichelf op. Na een langeperiode van stilstand kan de accu leegraken. In dat gevalmoetdemotorhandmatigworden gestartofmoetde accumet de lader worden opgeladen.

De verzorging

Afvalverwerking

Accu's zich loodhoudend en moet waarom als chemisch afval worden behandeld. Defecte accu's bij een service-werkplaats. accu's要去en uit het apparaat worden rond ze worden vernietigd.

Reinigen van de bougie

Door een verruilde bougie neemt het motorvermogen af. Reinig de bougie en controllerer de elektdenafstand. Deze要去 0,6-0,7 mm bedragen.

Sijpen en verrangen van het mes

Laat de messen altid door een erkende werkplaats slijpen. Voor het verzangen van het mes, zie afbeelding. Het verzangingsmes is als accessoire leverbaar, onderdeelnr. 6155 400.

Draag handschoenen tijdens alle werkzaamheden aan het mes, verwijder de contactsleutel en trek de bougiestekker los.

Aanwijzing voor de werkplaats:

aanhaalkoppel voor de bout is 50-55 Nm.

Reinigen van het luchtfilter

• Neem het deksel yan het luchtfilterhuis:
• Verwijder het schuimrubberen element;
• Was het uit in water of zeepsop.Het filter mag in geen geval worden ingeolied.
• Wring het uit;
• Reinig de binnenkant van het luchtfilterhuis.
• Klop het papieren filterelement alleen UIT.
  Let op: papieren filters mogen nicht met olie in aanraking komen.

Winterstop

Maak de tank leeg;
- Tap de carburateu af - motor starten en lien draaien tot de benzine op is;
Maak de Cart grondig schoon;
- Ververs de olie.

Conserveer de motor als volgt:

• Draai de bougie eruit;
  Giet 1 eetlepel motorolie in het bougiegat;
  Trek het startkoord langzaam maar buiten (verdeling van de olie);
• Draai de bougie erin, bougiestekker nicht aansluiten;
• Trek het startkoord maar buiten totdat waarstand worden gevoeld.
• Bewaar de maaier op een koele en droge plaats.

Ons advies: Laat uw maaier aan het einde van het seizoen door een WOLF werkplaats controleren.

Voor een lange levensduur van uw Scooter moet u de volgende onderhoudsaanwijzingen inucht nemen:

	Nade eiste 2 drauiren		Eke 100 drauiren
	Voor het Gebruik	Opgen	Voor het Gebruik	Opgen	Voor het Gebruik	Opgen
Oliepeil controlleren
Motorolie verversen (0,6 l)
Luchtfilter reinigen
Luchtfilter verwangen
Uitlaatdemper controlleren
Remwerking controlleren*
Bandenspanning controlleren
Mes slijpen op verwangen
Bevestigingen controlleren
Het reinigen van de zitmaaier
Tank aftappen
Laat de zitmaaier bij een onderhoudswerkplaats testen

• Let op: maar de rem door een erkende werkplaatst afstellen.
  Onder zware omstandigheden of bij hoge temperaturen konnen kortere onderhoudsintervallen nodig zich dan in de bovenstaande tabel.

Opheffen van storingen

Storing Oorzaak Oplossing
Motor start net	Geen brandstof Bijtanken. Bougiestekker Niet goed aangesloten Controleren en Oude brandstof in de tank Carburateu vuil Carburateu reinigen (servicdienst). Luchtfilter vuil	geod aansluiten. Gebruik allijd verse brandstof uit een schone kan. Voor de winterstop of opsgaag moet de brandstof worden afgetapt. Reinig het schuimplastic filter na elke 25 bedrijsuren. Was het uit in water of zeepsop. Het filter mag in geen geval worden ingeolied. Papieren element eenmaal peraar of elke 100 draaiaren verrangen. Bougie reinigen of vervangen. -Type : Champion RC 12 YC. Bougiekabel controleren (servicdienst). Ontstekingssysteme controleren (servicdienst). Bougie verwijderen en drogen. Meermaals aan startkoord trekken met open bougiegat. Bij de Scooter SV 4 kan de motor alleen worden gestart, wanner de opvangzak/afschermklep要去ood vastgehaakt Stekker opvangzakschakelaar los Controleren en ste
Startmotor werk net	Accu leeg Accukabel los Kabel aansluiten. Startkabel op motor Niet goed aangesloten	Stekkerverbinding controleren.
Te weinig motorvermogen	Gras te vochtig of te lang. Behuizing maiaagedeelite verstopt Behuizing reinigen. Luchtfilter vuil Zie „Motor start nicht". Carburateu verkeerd afgesteld Afstelling latent controloer Mes versleten	Maaihoogte verstellen. Grasveld laten drogen. erlen (servicdienst). Mes laten slijpen of vervangen. Let op! Mes door een erkende werkplaats laten slijpen.
Scooter tritt sterk bij ingeschakeld maiaagedeelte	Mes verbogen	Motor meteen afzetten. Beschadigmes verzagen. Gebruik alleen originele messen.
Onzuiver maalpatroon	Mes versleten Verkeerde maaihoogte Maaihoogte verstellen. Wielen met verschillende bandenspanning.	Mes laten sijlien of vervangen. Let op! Mes door een erkende werkplaats laten slijpen. Bandenspanning corrigeren: 2,0 bar.
Geen gras in opvangzak	Maaihoogte te laag Snelheid te hoog Vochtig gris - te zwaar om met de luchtstroom te worden meegevoerd Mes versleten Gras te lang, daardoor problemen met transport van maigoed. Behuizing maiaagedeelite verruid (resten van laatste maaibeurt)	Maaihoogte verstellen. Alleen in 1e of 2e versnelling maaien. Wacht tot het grasveld droog is. Mes laten slijpen of vervangen. Let op! Mes door een erkende werkplaats laten slijpen. Groteremaaihoogte instellen enmaaibeurt in lagere stand afmaken. Behuizing reinigen.
Geen aandrijving	Aandrijfpanel ontregeld V-riem defect	Laten afstellen (servicdienst). Laten verzagen (servicdienst).
Remweg worden langer	Afstelling van de rem	Laten afstellen (servicdienst).
Maiagedeelte kan net worden ingeschakeld	Aandrijfpanel ontregeld Aandrijfpanel gebroeken	Laten afstellen (servicdienst). Laten verzagen (servicdienst).
Stuurinrichting	Slecht gangbaar Zit los	Stuurbevestigjing iets loszetten en wielassen smeren. Stuurbevestigng natrekken (Mt: ~ 15 Nm).

Neem bij twijfels algijd contact op met de servicedienst van WOLF.
Attentie: schakel de maaier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de bougiestekker.

Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie

6150 064 (Frame)6155 325 (Nylon vangzak)		Opvangzack (95 l)
2057 368 (Voorfilter)2057 315 (Filterelement)		Luchtfilter
6150 095 Vi 55		Trekkrachtontlasting
4180 082 VO-4T		0,6 l motorolie
2057 188 Champion RC 12 YC		Bougie
6150 070 SLG-S		Oplaadaparaat

Levering via uw dealer

Garantievoorwaarden

Gelieve de door de verkoper ingevulde garantiekaart en het aankoopbewijs zorgvuldig te bewaren.

Gedurende eenperiode van 24maanden, te rekenen vanaf de aankoopdatum,verstrekt de firma WOLF-Garten een garantie, die met de respectievelijke stand van de techniek en met het gebruksdoelseinde/toepassingsgebied overeenstemt. Aan de wettelijkerechten van de eindgebruiker doen de hierna volgende garantierichtlijnen geen affbreuk.

Vereliste voorwaarden voor de garantieclaim gedurende 24 maanden:

• Gebruik van het toestel uitsluitend voor privé-doelendein. Voor industrieel gebruik of verhuur worden de garantie tot 6 maanden beperkt.

• Deskundige behandeleng en inachtneming van alle instructies in de gebruiksaanwijzing, die een bestanddeel van once garantievooraarden vormt.

• Inachtneming van de voorgeschreven tussentijden voor het onderhoud.

• Geen eigengemachtige wijziging van de constructie.

• Inbouw van originele WOLF reserveonderdelen/toebehoren.

• Voorlegging van de ingevulde garantiekaart en/of van het aankoopbewijs.

De garantie is Niet van toepassing voor de normale slijtage van messen, mesbevestigende onderden zoals frictionschijven, V-riemen, tandriemen, loopwielen/banden, luchtfilters, ontstekingskaarsen en bougiestekkers. In geval van een eigenmachtige reparatie komt jegare garantieclaim automatisch te verwallen. Fouten en gebreken, die zich voordoen en waarvan de oorzaken aan materiaal- of fabricagefouten te wijten zijn, worden uitsluitend door once contracteel gebonden werkplaatsen in uw buurt of, indien deze dichter bij gesitueerd is, door de fabrikant verholpen. Buiten de verstrekte garantie ressorterende claims+zijn uitgesloten. Een aanssprak op levering van reserveonderdelen bestaat Niet. Eventuele door het transport resolterende beschadigingen dieneniet aan once firma,doch aan de bevoegde, met het transport belaste firma te worden gerapporteerd. In het andere geval gaan de schadeclaims ten opzichte van dergelijke bedrijven immers verloren.

Werkzaamheden die onder de garantie vallen, worden uitgevoerd door once geauthoriseerde werkplaatsen of bij:

WOLF-Garten Nederland

Postbus 32

5240 AA Rosmalen

Tel.: ++ 31 (73) 5 23 58 50

Fax: ++ 31 (73) 5 21 76 14

E-mail: [e-mail]

Graham NV-SA

Zoning Industriel21

1440 Wauthier-Braine

Tel.: ++ 32 (2) - 367 16 11

Fax: ++ 32 (2) - 367 16 12

E-mail: [e-mail]

Grasmaaimachine met bestuurdersplaat en verbrandingsmotor
