BEDIENUNGSANLEITUNG SV 4 Wolf Garten

1 Nyckelströmställare 2 Påfyllningsrör, bensintank 3 Växelspak 4 Luftfilter 5 Starter 6 Tändstift 7 Gaspedal 8 Batteri för el-start 9 Nyckelströmställare10 Påfyllningsrör, olja11 Inställning av klipphöjd12 Klippedal 1 Sběrný koš 2 Hrdlo pro plnění nádrže 3 Řadicí páka 4 Vzduchový filtr 5 Primer 6 Zapalovací svíčka 7 Pedál pojezdu 8 Akumulátor pro elektrický startér 9 Klíčový spínač10 Hrdlo pro plnění oleje11 Nastavení výšky střihu12 Pedál sečení 1 Koš za zbiranje trave Cevni nastavek rezervoarja za gorivo 3 Menjalnik 4 Zračni lter 5 Primer 6 Vžigalna svečka 7 Pedal za vožnjo 8 Akumulator za E-start 9 Stikalo na ključ10 Cevni nastavek za nalivanje olja11 Nastavitev višine reza12 Pedal za košnjo5 Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften. Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Vertikutierer benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Scooter SV 4 Typ 6155 ... Lärmmessung am Ohr der Bedienungsperson in Anlehnung an EN 836 LP 84 dB (A) Schwingungswerte Lenker: in Anlehnung an EN 836

Schwingungswerte Sitz: in Anlehnung an EN 836

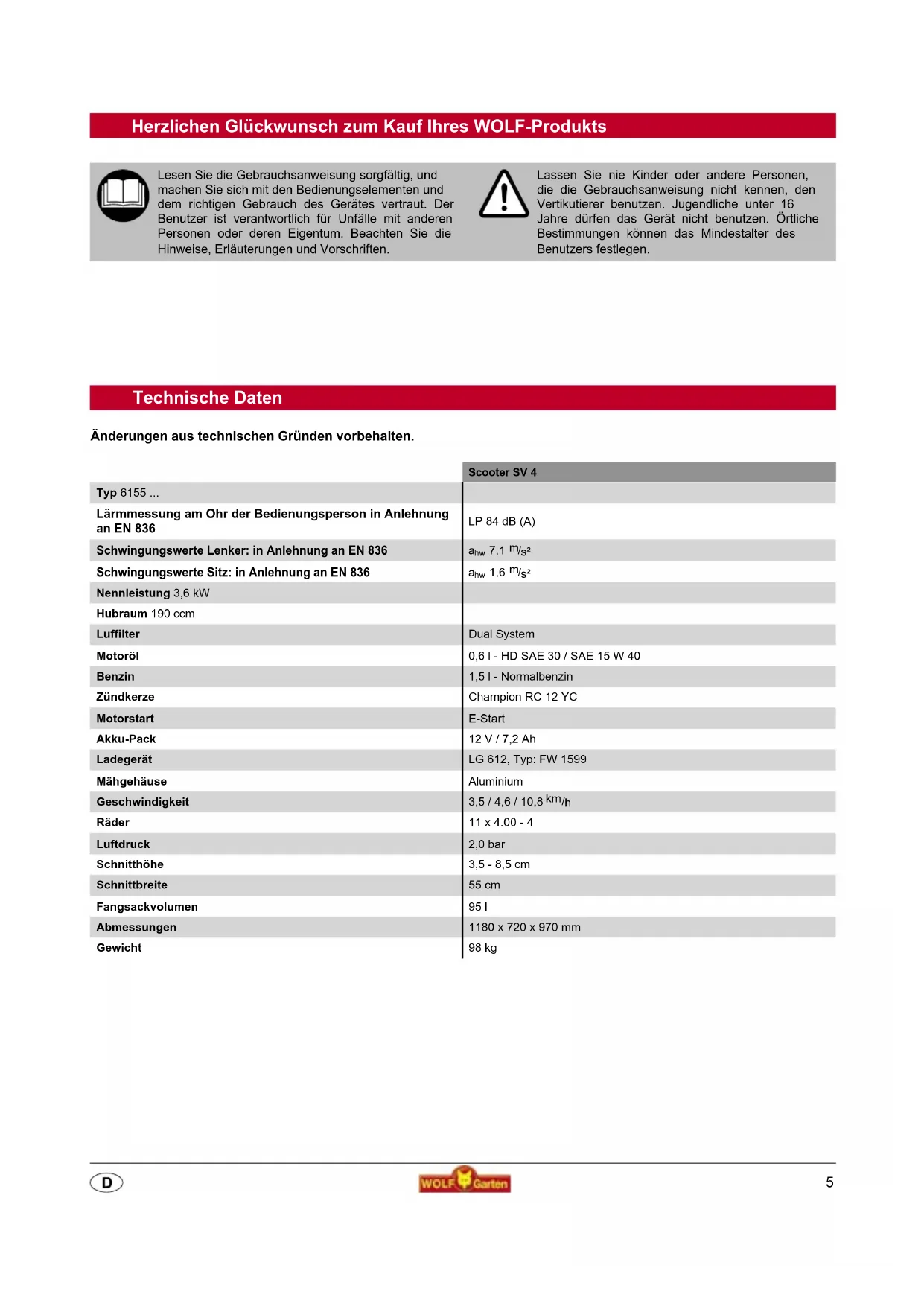

Nennleistung 3,6 kW Hubraum 190 ccm Luffilter Dual System Motoröl 0,6 l - HD SAE 30 / SAE 15 W 40 Benzin 1,5 l - Normalbenzin Zündkerze Champion RC 12 YC Motorstart E-Start Akku-Pack 12 V / 7,2 Ah Ladegerät LG 612, Typ: FW 1599 Mähgehäuse Aluminium Geschwindigkeit 3,5 / 4,6 / 10,8

Räder 11 x 4.00 - 4 Luftdruck 2,0 bar Schnitthöhe 3,5 - 8,5 cm Schnittbreite 55 cm Fangsackvolumen 95 l Abmessungen 1180 x 720 x 970 mm Gewicht 98 kg Technische Daten Änderungen aus technischen Gründen vorbehalten.6

Sicherheitshinweise Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Gebrauchsanweisung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Gebrauchsanweisung für künftige Verwendungen aufbewahren. Bedeutung der Symbole Allgemeine Hinweise

• Der Mäher ist ausschließlich zum privaten Gebrauch in Haus- und Hobbygärten (nicht für öffentliche Parks, Sportstätten, Landwirtschaft) mit max.10° Hangneigung bestimmt.

• Der Mäher hat keine Straßenzulassung!

• Änderungen am Mäher und mißbräuchliche Verwendungen sind verboten.

• Lassen Sie nie Kinder oder andere Personen, die die Ge- brauchsanweisung nicht kennen, den Mäher benutzen. Jugendliche unter 16 Jahren dürfen den Mäher nicht benutzen.

• Mähen Sie nie, wenn Personen, besonders Kinder, oder Tiere in der Nähe sind.

• Lassen Sie keine Personen mitfahren.

• Jeder Benutzer sollte sich bemühen, fachkundige und prak- tische Unterweisung zu bekommen. Schwerpunkte dieser Unterweisung sollten sein: - Einsicht zu erlangen für Sorgfalt und Konzentration während der Arbeit mit Maschinen mit Fahrersitz - dass bei einer Maschine mit Fahrersitz, die auf einem Hang abgleitet, eine Kontrolle nicht durch Betätigung der Bremse erreicht wird.

Die wesentlichen Gründe für unkontrolliertes Fahrverhalten sind: - ungenügende Haftung der Räder - zu schnelles Fahren - unangepasstes Bremsen - mangelnde Wartung der Bremse und des Fahrpedals - der Mäher ist für diese Anwendung nicht geeignet - mangelnde Kenntnisse über Bodenverhältnisse, insbesondere an Hängen

nicht korrektes Anhängen von Wagen und falsche Lastverteilung auf dem Anhänger. Vorbereitende Maßnahmen

• Mähen Sie nie, ohne festes Schuhwerk und lange Hosen zu tragen.

• Entfernen Sie vor dem Mähen alle Fremdkörper wie Steine, Holzstücke, etc. aus dem zu mähenden Rasen.

• WARNUNG – Benzin ist hochgradig entammbar. - Bewahren Sie den Kraftstoff nur in dafür zugelassenen Behäl- tern auf. - Nur im Freien tanken. - Nicht rauchen, kein offenes Feuer.

Vor dem Starten des Motors Kraftstoff (NORMALBENZIN) einfüllen. - Tankdeckel immer fest verschließen. - Während der Motor läuft oder bei heißer Maschine darf nicht nachgetankt werden oder der Tankdeckel geöffnet werden. - Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe Warnung! Vor Inbetriebnahme die Gebrauchsanweisung lesen! Vorsicht! Scharfe Schneidmesser - vor Wartung Zündkerzen- stecker ziehen. Nicht an zu steilen Hängen mähen. Motor ausschalten,Schalt- schlüssel ziehen vor Reini- gungsarbeiten und beim verlassen des Mähers. Achtung! Nur mit Schutzklappe oder Fangeinrichtung benutzen. Dritte aus dem Gefahren- bereich fernhalten Warnung! Fahrpedal langsam betätigen. verüchtigt haben. - Aus Sicherheitsgründen ist der Tankverschluss bei Beschä- digung auszutauschen.

• Achten Sie darauf, dass der Sitz des Mähers immer richtig eingerastet ist.

• Kontrollieren Sie den Mäher auf festen Sitz der Befestigungsteile.

• Beim Austausch des Schneidwerkzeuges – Einbauhinweise be- achten und nur Original-Ersatzteile verwenden.

• Ohne Fangsack oder Schutzklappe ist der Mäher nicht einsatzbereit.

• Prüfen Sie die Grasfangeinrichtung häuger auf Verschleißer- scheinungen.

• Ersetzen Sie defekte Schalldämpfer.

• Geräte mit Viertaktmotor müssen vor erster Inbetriebnahme mit Motoröl versehen werden.

• Vor jedem Mähen Ölstand kontrollieren. Handhabung

• Der Verbrennungsmotor darf nicht in geschlossenen Räumen lau- fen, in denen sich gefährliches Kohlenmonoxid sammeln kann

• Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

• Achten Sie auf Autoverkehr, wenn Sie Straßen überqueren oder wenn Sie in Straßennähe arbeiten.

• Wenn möglich den Einsatz des Gerätes bei nassem Gras vermeiden.

• Benutzen Sie niemals Maschinen mit beschädigten oder nicht angebauten Schutzeinrichtungen.

• Mähen Sie mit dem Mäher niemals ohne Grasfangeinrichtung oder Schutzklappe.

• Bevor Sie den Motor starten, muss der Getriebehebel im Leerlauf stehen und Antrieb und Schneidwerkzeug ausgeschaltet sein. Der Fuß darf nicht auf dem Fahrpedal sein.

• Suchen Sie für das Starten des Motors eine ebene Stelle.

• Ändern Sie nicht die Reglereinstellung des Motors und überdrehen Sie ihn nicht. Ein Betreiben der Maschine mit übermäßiger Geschwindigkeit kann die Unfallgefahr erhöhen.

• Motor oder Auspuff nicht während oder kurz nach dem Betreiben berühren. - Heiße Teile können zu Verbrennungen führen oder schreckhafte Bewegungen provozieren, die Verletzungen zur Folge haben können.

• Motorölwechsel stets bei leerem, geschlossenem Tank und warmen Motor durchführen.

• Schalten Sie das Messer nur ein: - wenn Hände und Füße in sicherem Abstand vom Schneid- werkzeug sind - wenn der Mäher steht - wenn der Mäher nicht im hohen Gras steht - wenn der Mäher in der höchsten Schnitthöhe eingestellt ist, nach dem Messerstart in gewünschte Schnitthöhe einstellen.

Halten Sie das Schneidwerkzeug an, bevor Sie andere Flächen als Grasächen überqueren.6

Sicherheitshinweise Betrieb

• Achten Sie beim Gebrauch von Anbaugeräten darauf, dass Gras nicht in Richtung auf Dritte ausgeworfen wird und dass sich während des Mähens keine fremden Personen in Ihrer Nähe benden

• Mähen Sie nur im 1. und 2.Vorwärtsgang, nicht beim Rückwärtsfahren.

• Schalten Sie das Getriebe nie während der Fahrt, sondern nur wenn der Mäher stillsteht.

• Beachten Sie, es gibt keinen „sicheren“ Hang. Das Fahren auf Hängen erfordert besondere Aufmerksamkeit.

• Um sich gegen Umstürze zu schützen, sollten Sie: - nicht während der Fahrt schalten - nicht anhalten oder plötzlich anfahren, wenn Sie hangauf oder -abwärts fahren - den Antrieb eingeschaltet lassen beim Hangabwärts-Fahren - die Fahrgeschwindigkeit auf Hängen und bei engen Wen- dungen niedrig halten - auf Hügel, Senkungen und andere nicht sichtbare Gefahren besonders achten - niemals quer zum Hang mähen - eigenen Schwerpunkt wie beim Motorradfahren verlagern (in den Hang rein).

• Stellen Sie das Messer und den Motor ab, bevor Sie Nachtanken.

• Stellen Sie den Motor ab, ziehen Sie den Zündschlüssel und den Zündkerzenstecker ab: - bevor Sie Blockierungen lösen oder eine Verstopfung im Aus- wurfkanal beseitigen

bevor Sie die Maschine überprüfen, reinigen oder an ihr arbeiten

wenn ein Fremdkörper getroffen wurde, suchen Sie nach

schädigungen an der Maschine und lassen Sie die erforderlichen Reparaturen durchführen - falls die Maschine anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Prüfung erforderlich. Wartung und Lagerung

• Wartungs- und Reinigungsarbeiten am Gerät sowie das Abnehmen der Schutzeinrichtungen dürfen nur bei stillstehendem Motor und abgezogenem Zündkerzenstecker und Zündschlüssel vorgenommen werden. Tragen Sie bei den Reinigungs und Wartungsarbeiten Handschuhe.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben, be- sonders die des Messerbalkens, fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen könnten.

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.

• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff, Batte- riekasten und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschä- digte Teile.

• Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien erfolgen.

• Reinigen Sie das Gerät nach jedem Einsatz mit einem Handfeger - nicht mit Wasser, insbesondere nicht mit Hochdruck abspritzen.

• Stellen Sie das Gerät nicht in feuchten Räumen ab.

• Achtung! Messerwechsel oder Messernachschleifen immer von einer Fachwerkstatt durchführen lassen, da nach Lösen von Teilen, eine Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.

• Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Mäher den Sicherheitsbestimmungen entspricht.

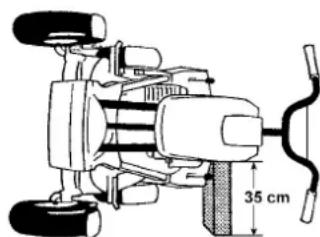

• Wenn der Scooter zur Seite geneigt wird, achten Sie darauf, dass der Vergaser nach oben zeigt.

• Zum Tragen können Sie den Scooter links und rechts neben dem Sitz anheben.

• Nach dem Laden des Akkus mit dem Steckerladegerät (Zubehör) prüfen, ob die Stecker richtig und fest aufgesteckt sind. Betriebszeiten Bitte regionale Vorschriften beachten. Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde. Motoröl und Kraftstoff einfüllen (Abb. A) Den Benzin- und Öleinfüllstutzen nden Sie unter dem Sitz. Sitz am hinteren Ende anheben und nach hinten wegziehen. Motoröl einfüllen Vor der ersten Inbetriebnahme müssen Sie den Scooter mit 0,6 l HD SAE 30 / SAE15 W40 bis zur Markierung „Full“ am Messstab einfüllen. Messstab einschrauben, Ölstand kontrollieren. Vor dem Mähen bitte immer den Ölstand überprüfen. Kraftstoff einfüllen Nicht rauchen, kein offenes Feuer. Nicht bei laufendem Motor tanken. Bei warmem Motor keinen Kraftstoff verspritzen. Benzin verschütten vermeiden. Dämpfe nicht einatmen. Verwenden Sie Normalbenzin. Tankinhalt: 1,5 l. Fangsack einhängen (Abb. B) Den Fangsack unter die Heckoberkante führen (1), und in die vorgesehene Bügelaufnahme kräftig eindrücken (2). Einhängen der Schutzklappe Statt des Grasfangsackes kann eine Schutzklappe eingehangen werden. Sie empehlt sich, wenn bei großen Grundstücken auf das Auffangen verzichtet werden soll und das geschnittene Gras auf dem Rasen verbleiben soll. Die Schutzklappe ist als Zubehör erhältlich, Teil-Nr.:

Fahren mit Antrieb Starten und fahren Sie nicht in geschlossenen oder schlecht durchlüfteten Räumen. Nie während der Fahrt schalten. Das Mitfahren weiterer Personen auf dem Scooter ist nicht erlaubt. Das Mähwerk nur einschalten, wenn der Scooter steht. Fahren ohne Antrieb (Abb. F) Ein Fahren ohne Antrieb (Schieben) ist möglich. Voraussetzung: Stellen Sie den Getriebeschalthebel auf Position „N“ (Leerlauf) und drücken das Fahrpedal (1) ganz durch. Die Kupplung ist nun frei und Sie können den Scooter bei gedrücktem Fahrpedal bequem schieben. Der Schlüsselanhänger kann als Schiebehilfe dienen. Schiebehilfe (2) auf gedrücktes Fahrpedal (1) rechts des Scooters nach Abbildung einstecken. (Motorstart: Schiebehilfe wieder entfernen, den Schlüssel ins Zünd- schloss stecken und nach Gebrauchsanweisung starten). Fahrgeschwindigkeit und Mähbetrieb R - Rückwärtsgang N - (Leerlauf) kein Fahrantrieb

1. Gang - vorwärts; 3,5 km/h, mit Mähbetrieb

2. Gang - vorwärts; 4,6 km/h, mit Mähbetrieb

3. Gang - vorwärts; 10,8 km/h, kein Mähbetrieb

(fahren ohne mähen). Schalten Sie das Getriebe nie während der Fahrt, sondern nur bei freigegebenem Fahrpedal. Beim Rückwärtsfahren ist das Mähen verboten.8

Entsorgung Batterien enthalten Pb und sind daher entsorgungspichtig. Defekte Batterien von Fachwerkstatt entsorgen lassen. Batterien müssen aus dem Gerät entfernt werden, bevor es verschrottet (entsorgt) wird. Zündkerze reinigen Verschmutzte Zündkerzen vermindern die Motorleistung. Zündkerze reinigen und auf richtigen Elektrodenabstand von 0,6-0,7 mm prüfen. Starter-Akku laden Das Ladegerät für den Starter-Akku ist als Zubehör erhältlich.Teil-Nr.: 6150070. Im Normalbetrieb lädt sich der Akku immer wieder auf. Nach längerer Lagerung kann es jedoch vorkommen, dass der Starter-Akku leer ist. Dann muss entweder manuell gestartet werden oder der Akku muss mit dem Ladegerät nachgeladen werden. Betrieb Wartung Starten des Motors (Abb. C, D, E) Motor lässt sich nur starten, wenn Fangsack oder Schutzklappe eingehangen sind. Kaltstart Den Start durchführen, wenn Sie auf dem Scooter sitzen. Achtung! Fuß nicht auf das Fahrpedal. Fangsack oder Schutzklappe einhängen.

Getriebeschalthebel in Position “N” (Leerlauf) stellen (C).

• Den Primer am Motor dreimal fest drücken (D).

• Den Schaltschlüssel drehen (E). Warmstart Beim Warmstart entfällt das Drücken des Primers. Manueller Start des Motores Der Handstart ist ein Behelf und wird nur bei völlig leerem Akku bedient. Der Starter bendet sich unter der Sitzbank direkt am Motor. Für den Kaltstart Primer dreimal drücken. Dann kräftig und zügig am Starterseil ziehen. Akku schnellstmöglich nachladen (siehe Seite 8). Motor stopp Wenn der Scooter steht, Schlüssel nach links drehen und abziehen (E)

Messer ein- ausschalten (Abb. G) Messer in Betrieb nehmen (G) Das Mähpedal (links) mit dem Fuß umlegen und ganz duchdrücken. Messer stopp (G) Das Mähpedal (links) freigeben. Fahrantrieb ein- ausschalten (Abb. C, H) Fahrantrieb ein Mit Getriebeschalthebel Gang wählen (C). Das Fahrpedal (rechts) langsam bis zum Anschlag durchdrücken (H). Fahrantrieb stopp Das Fahrpedal (rechts) freigeben (H). Schnitthöhe einstellen (Abb. J) Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen. In der Regel stellt man eine Schnitthöhe von 48–60 mm ein. Bei feuchtem Rasen mit höherer Schnitthöhe mähen. Achten Sie darauf, dass der Hebel zur Verstellung der Schnitthöhe immer richtig eingerastet ist und beim Starten des Messerantriebes die höchste Schnitthöhe eingestellt ist. Fangsack entleeren Entleeren Sie den Fangsack rechtzeitig, bevor geschnittenes Gras hinter dem Gerät liegen bleibt. Entleeren des Fangsacks kann vom Sitz aus geschehen. Greifen Sie nach hinten den Tragebügel, und klappen Sie den Fangsack nach vorne. Rütteln Sie den Fangsack ein paar mal, bis er restlos entleert ist. Lassen Sie den Fangsack langsam wieder in die ursprüngliche Position zurückgleiten. Der Grasfangsack kann zum Entleeren auch ausgehangen werden. Wenn Sie den Grasfangsack aushängen, schaltet sich der Motor aus Sicherheitsgründen aus (SV 4). Mähtipps (Abb. K) Mähen einer rechtwinkligen Fläche

• Für ein sauberes Schnittbild mind. 5 cm überlappend mähen (1) Mähen am Hang

• Niemals quer zum Hang mähen (2) Mähen um Bäume, Teiche und Hindernisse

• Kleiner Radius (4) Reinigung Vor allen Wartungs- und Reinigungsarbeiten Schalt- schlüssel und Zündkerzenstecker abziehen. Nach jedem Mähen reinigen Sie bitte den Scooter mit einem Handfeger. Den Mäher im trockenen Raum aufbewahren. Motorölwechsel Stets bei warmen Motor und leerem Tank. Erstmals nach 2 Betriebsstunden. Danach alle 25 Betriebsstunden, spätestens am Ende der Mähsaison. Beim Einsatz unter schweren bzw. staubigen Bedingungen häuger. Öleinfüllstutzen öffnen, Scooter langsam zur Seite neigen und Öl herauslaufen lassen. Altöl gemäß den örtlichen Bestimmungen entsorgen. Reinigung Motorölwechsel Sitz abnehmen! Sitz am hinteren Ende anheben und nach hinten wegziehen.8

Beachten Sie die folgenden Wartungshinweise, damit Ihr Scooter möglichst lange funktionsfähig bleibt: Wartung

• Achtung: Bremse nur von Kundendienstwerkstatt einstel-len lassen!Bei starker Beanspruchung und bei hohen Temperaturen können kürzere Wartungsintervalle erforderlich werden. Bei je

Motorölstand prüfen Motoröl wechseln (0,6 l) Reinigen des Luftfilters Ersetzen des Luftfilters Prüfen des Schalldämpfers Prüfen der Bremsfunktion* Reifendruck prüfen Nachschleifen oder Auswechseln der Messer Prüfen auf lose Teile Reinigen des Scooter Tank entleeren Scooter von einer Kundendienstwerkstatt prüfen lassen Messer schärfen und auswechselnMesserschleifen immer von einer Fachwerkstatt durchführen lassen. Messerwechsel anhand der Abbildung vornehmen. Ersatzmesser als Zubehörteil erhältlich, Teil-Nr.: 6155 400.Bei allen Arbeiten am Messer Schutzhandschuhe tragen, Zündschlüssel und Kerzenstecker abziehen.Hinweis für Fachwerkstatt: Anzugsmoment der Schrauben: 50–55 Nm.Luftfilter reinigen- Deckel vom Filtergehäuse abnehmen- Schaumstoff-Filterelement herausnehmen- in Wasser oder Seifenlauge auswaschen- den Filter keinesfalls einölen- trocken drücken- Filtergehäuse innen reinigen- Papier-Filterelement nur ausklopfenAchtung: Papierfilter darf nicht mit Öl in Berührung kommen.Lagerung im Winter• Tank entleeren Vergaser entleeren: dazu Motor starten und laufen lassen, bis er von selbst stehen bleibt• Scooter gründlich reinigen• Öl wechseln• Mäher kühl und trocken lagernMotor konservieren wie folgt:• Zündkerze herausdrehen• 1 Esslöffel Motoröl in die Zündkerzenöffnung einfüllen Starterseil langsam durchziehen (Ölverteilung im Zylinder)• Zündkerze einschrauben, Kerzenstecker nicht aufsetzen• Starterseil bis zum Widerstand ziehen. Unsere Empfehlung: Lassen Sie Ihren Mäher nach der Saison von einer WOLF Kundendienstwerkstatt prüfen.10

Beseitigung von Störungen Fehler Gründe Abhilfe Motor startet nicht Kraftstoffmangel Tank füllen. Zündkerzenstecker nicht richtig aufgesteckt Prüfen und fest aufstecken. Alter Kraftstoff im Tank Stets frischen Kraftstoff verwenden (im Winter oder für eine längere Lagerung Kraftstofftank entleeren). Vergaser verschmutzt Vergaser reinigen (Kundendienstwerkstatt). Luftlter verschmutzt Schaumstoff-Filter alle 25 Betriebsstunden reinigen. In Wasser oder Seifenlauge auswaschen. Den Filter keinesfalls einölen (Papierlter einmal pro Jahr oder nach jeweils 100 Betriebsstunden auswechseln). Kein Zündfunke Zündkerze reinigen oder austauschen (Champion RC 12 YC). Zündkabel prüfen (Kundendienstwerkstatt). Zündanlage prüfen (Kundendienstwerkstatt). Motor nach mehrmaligen Startversuchen „ersoffen“ Zündkerze herausdrehen und trocknen. Starterseil bei herausgeschraubter Zündkerze mehrmals durchziehen. Fangsack/Schutzklappe nicht richtig angehangen Beim Scooter SV 4 kann der Motor nur gestartet werden, wenn der Fangkorb oder die Schutzklappe richtig eingehangen ist. Stecker am Fangsackschalter lose Steckverbindung prüfen und aufstecken. Motor nach mehrmaligen Startversuchen „ersoffen“ Zündkerze herausdrehen und trocknen. Starterseil bei herausgeschraubter Zündkerze mehrmals durchziehen. Gehäuse/Schneidwerkzeug verstopft Gehäuse reinigen. Motor startet nicht mit dem Elektrostart Akku leer Manueller Start und laden des Akkus durch Motorge- nerator. Laden des Akkus mit Ladegerät (Zubehör). Kabel am Akku lose Kabel aufstecken. Startkabel am Motor nicht fest zusammengesteckt Steckverbindung prüfen. Motorleistung lässt nach Zu nasses Gras Rasen abtrocknen lassen. Erst mit höherer Schnitthöhe und anschließend mit optimaler Schnitthöhe mähen. Zu hohes Gras Erst mit höherer Schnitthöhe und anschließend mit optimaler Schnitthöhe mähen. Mähgehäuse verstopft Gehäuse reinigen. Luftlter verschmutzt Siehe Motor startet nicht. Vergasereinstellung stimmt nicht Einstellung prüfen lassen (Kundendienstwerkstatt) Messer abgenutzt Messer schleifen oder auswechseln. Achtung! Schleifen von einer Kundendienstwerkstatt durchführen lassen. Unruhiger Messerlauf, star- kes Vibrieren des Gerätes Messer verbogen/beschädigt Sofort Motor stoppen. Beschädigtes Messer austauschen. Nur Originalmesser verwenden! Unsauberer Schnitt Messer abgenutzt Messer schleifen oder auswechseln. Achtung! Schleifen von einer Kundendienstwerkstatt durchführen lassen. Räder mit unterschiedlichem Luftdruck Luftdruck korrigieren. Soll: 2,0 bar. Fangsack füllt nicht Schnitthöhe zu tief eingestellt Schnitthöhe korrigieren. Fahrgeschwindigkeit zu hoch Nur im 1. oder 2. Gang mähen. Gras ist feucht und zu schwer, um von dem Luftstrom transportiert zu werden Mähen wenn die Rasenäche abgetrocknet ist. Messer stark abgenutzt Messer schleifen oder auswechseln. Achtung: WOLF Kundendienstwerkstatt einschalten. Rasen zu hoch, dadurch Transportprobleme des Schnittgutes Zunächst mit höherer Schnitthöhe und anschließend mit optimaler Schnitthöhe mähen. Mähgehäuse verschmutzt (reste vom letzten Mähen) Gehäuse reinigen. Fahrantrieb defekt Bowdenzug verstellt Einstellen lassen (Kundendienstwerkstatt). Keilriemen defekt Austauschen lassen (Kundendienstwerkstatt). Bremsweg wird länger Einstellung Bremse Einstellen lassen (Kundendienstwerkstatt). Messer lässt sich nicht ein- schalten Bowdenzug verstellt Einstellen lassen (Kundendienstwerkstatt) Bowdenzug gerissen Austauschen lassen (Kundendienstwerkstatt) Lenkung Schwergängig Lenkerhalterung etwas lösen und Radachsen schmieren. Wackelt Lenkerhalterung nachziehen (Mt: ~ 15 Nm). Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. Achtung, Mäher vor jeder Prüfung oder Arbeiten am Messer abstellen, und Zündkerzenstecker abziehen.10

Garantiebedingungen Die Garantieleistungen werden erfüllt durch unsere autori- sierten Kundendienstwerkstätten oder bei: - Beachtung der vorgeschriebenen Wartungsintervalle. - Keine eigenmächtige Änderung der Konstruktion. - Einbau von Original WOLF Ersatzteilen/Zubehör.

Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/ Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen. WOLF-Garten Austria Ges.m.b.H Businesspark Wien Süd, Campus 21 Liebermannstraße F02-402 2345 Brunn am Gebirge Tel.: ++ 43 (1) - 8 66 70 - 2 25 30 Fax: ++ 43 (1) - 8 66 70 - 2 25 40 E-mail: info@at.WOLF-Garten.com WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: info@de.WOLF-Garten.com Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren. Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt. Voraussetzungen für den 24monatigen Garantieanspruch: - Einsatz des Gerätes für den ausschließlichen privaten Gebrauch. Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate. - Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist. WOLF-Garten Schweiz AG Nordringstraße 16 4702 Oensingen Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60 Ersatzteile Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung 6150 064 (Gestell) 6155 325 (Fangsacktuch) Grasfangeinrichtung (95 l) 2057 368 (Vorlter) 2057 315 (Filterelement) Luftlter 6150 095 Vi 55 Messerbalken 4180 082 VO-4T 0,6 l Motoröl 2057 188 Champion RC 12 YC Zündkerze 6150 070 SLG-S Schnellladegerät Die Lieferung erfolgt über Ihren Händler12

2. 98 dB (A)Teil-Nr. 0054 477 - TBwww.WOLF-Garten.com
