Robo Scooter 400 - Cortadora de césped Wolf Garten - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortadora de césped de montar (ride-on)
Marca	Wolf Garten
Modelo	Robo Scooter 400

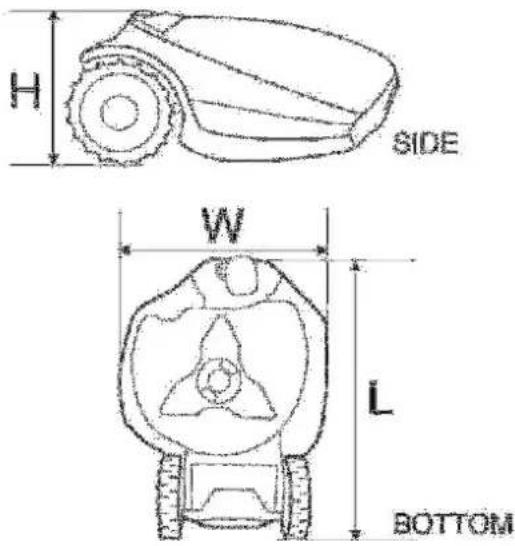

Dimensiones (largo x ancho x alto)	Aprox. 150 x 80 x 100 cm
Peso	90 kg
Alimentación	Gasolina
Tipo de motor	Motor de 4 tiempos, 400 cc
Potencia del motor	11,5 kW (15,6 CV)
Sistema de arranque	Arranque eléctrico
Ancho de corte	40 cm
Ajuste de altura de corte	Central, 7 posiciones (25-75 mm)
Sistema de recogida de hierba	Cesto trasero de 60 litros
Capacidad del depósito de combustible	2,5 litros
Velocidad de avance	Variable, hasta 6 km/h
Radio de giro	0° (giro sobre sí mismo)
Sistema de dirección	Manillar ajustable
Funciones principales	Corte, recogida, descarga trasera
Seguridad	Parada de motor al levantarse del asiento, cuchilla de freno automático
Mantenimiento y limpieza	Limpieza con agua después de usar; cambio de aceite cada 50 horas
Piezas de repuesto y reparabilidad	Disponibles en servicio técnico Wolf Garten; cuchillas, filtros, bujías
Información general	Manual de uso incluido; garantía 2 años

Preguntas frecuentes - Robo Scooter 400 Wolf Garten

¿Cómo arrancar el motor del Wolf Garten Robo Scooter 400?

Asegúrese de que el freno de estacionamiento esté activado, siéntese en el asiento, inserte la llave y gírela a la posición de encendido. Presione el botón de arranque eléctrico. Si el motor no arranca, revise el nivel de combustible y la bujía.

¿Qué tipo de combustible debo usar?

Use gasolina sin plomo de 95 octanos como mínimo. No use mezcla de aceite. El depósito tiene capacidad para 2,5 litros.

¿Cómo ajustar la altura de corte?

Utilice la palanca central de ajuste. Hay 7 posiciones que van desde 25 mm (más bajo) hasta 75 mm (más alto). Ajuste según el tipo de césped y la época del año.

¿Con qué frecuencia debo cambiar el aceite?

Se recomienda cambiar el aceite del motor cada 50 horas de uso o al menos una vez por temporada. Use aceite SAE 30 para motores de 4 tiempos.

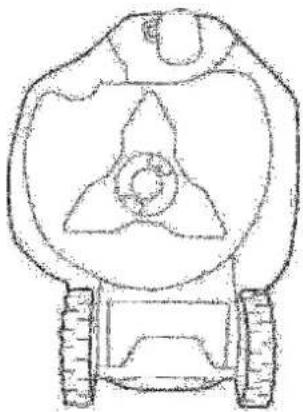

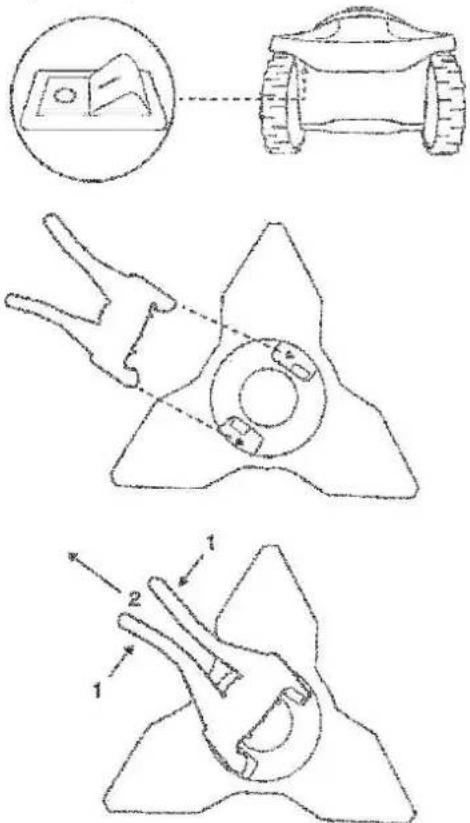

¿Qué hacer si la cuchilla no corta bien?

Revise si la cuchilla está desafilada o dañada. Afílela o reemplácela. También verifique que la altura de corte esté correctamente ajustada y que no haya obstrucciones debajo del cortacésped.

¿Cómo limpiar el cortacésped después de usarlo?

Desconecte la bujía. Use agua a presión baja para limpiar la parte inferior y el cesto de recogida. No use agua a alta presión cerca del motor. Seque bien antes de guardar.

¿El asiento tiene algún sensor de seguridad?

Sí, el asiento tiene un interruptor de seguridad que para el motor si se levanta mientras el cortacésped está en funcionamiento. Si el motor se para al levantarse, es normal.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas originales Wolf Garten están disponibles en distribuidores autorizados y tiendas online. Consulte el manual para los números de pieza específicos (cuchillas, filtros, correas).

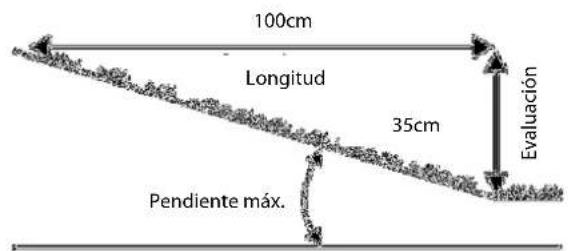

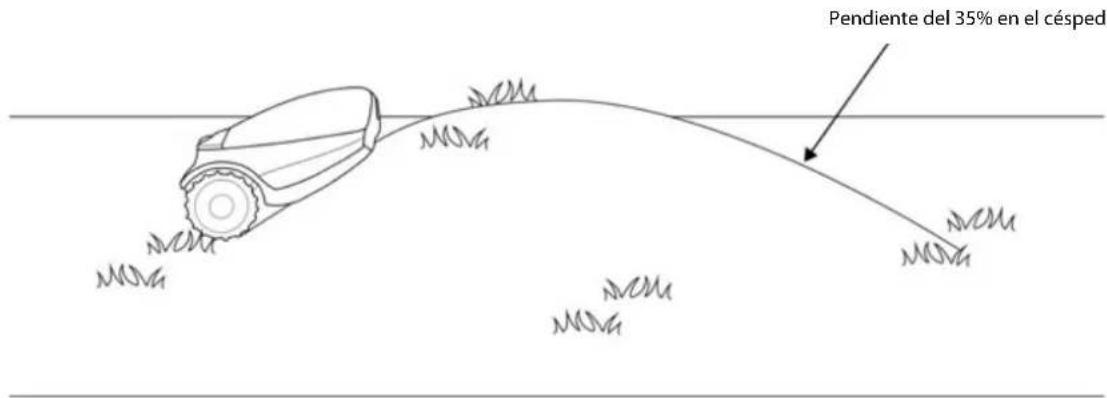

¿Se puede usar en pendientes?

Sí, pero con precaución. La máquina puede manejar pendientes de hasta 15° (27%). No use en pendientes más pronunciadas. Siempre conduzca en sentido ascendente/descendente, no transversalmente.

¿Qué hago si la batería del arranque está descargada?

Puede arrancar el motor manualmente con la cuerda de arranque de emergencia (si está equipada). Si no, cargue la batería con un cargador externo de 12 V. La batería se encuentra debajo del asiento.

MANUAL DE USUARIO Robo Scooter 400 Wolf Garten

es Instrucciones de funcionamiento originales – 205

1. Introducción y seguridad......3
2. Conozca su unidad....6
3. Planificación inicial ....9
4. Instalación inicial 15
5. Preparación de la unidad....26
6. Funcionamiento 29
7. Utilización de la centralita de control....36
8. Carga....37
9. Solución de problemas y mensajes de usuario....38
10. Características técnicas del producto....45
11. Mantenimiento y almacenaje....46
12. Accesorios....49
13. Consejos para el mantenimiento del césped....50
14. Garantía 51

1. Introducción y seguridad

1.1. Introducción

El producto, las características técnicas del producto y este documento podrán modificarse sin previo aviso. El resto de marcas registradas son propiedad de sus respectivos dueños.

¡Bienvenido al mundo de la robótica para el uso doméstico!

Gracias por adquirir nuestro producto. Estamos seguros de que disfrutará el tiempo libre extra del que dispondrá al utilizar la unidad para cortar el césped. Si la instalación y el uso son los adecuados, la unidad trabajará de forma segura sobre su césped, ofreciendo una calidad de corte comparable al de muy pocas máquinas cortacésped. Quedará impresionado por el aspecto de su césped y, lo mejor de todo, es que la unidad lo habrá hecho por usted.

¡IMPORTANTE!

Las páginas siguientes contienen instrucciones importantes relativas a la seguridad y al funcionamiento. Por favor, lea y preste atención a todas las instrucciones de este manual. Lea detenidamente y repase todas las instrucciones, avisos y advertencias relativos a la seguridad que aparecen en este manual. El no hacerlo podrá derivar en lesiones de gravedad o incluso en la muerte de personas y animales, así como en daños hacia la propiedad privada.

1.2. Definiciones de las pegatinas de advertencia

Estos son los símbolos que aparecen en la unidad; léalos con detenimiento antes de poner en funcionamiento la unidad.

1. Máquina eléctrica peligrosa. Utilícela con cuidado durante el funcionamiento y siga todas las instrucciones y advertencias relativas a la seguridad.
2. Lea detenidamente el Manual de funcionamiento y seguridad antes de usar la unidad.
3. Peligro de lanzamiento de objetos.
4. Manténgase a una distancia segura de la unidad cuando esté en funcionamiento. Mantenga a la gente, en particular a niños, mascotas y transeúntes, alejados del área en la que la unidad está siendo utilizada.
5. Amputación de dedos - cuchilla rotatoria del cortacésped. Riesgo de lesiones por la cuchilla cortante giratoria. Mantenga alejados los pies y las manos, y no intente levantar la unidad por esta zona.
6. Accione el dispositivo de desactivación antes de trabajar en la unidad o de levantarla (véase la sección 1.4).
7. No se suba a la unidad.

No elimine la unidad ni ninguna de sus piezas como residuos municipales sin clasificar.

Deben recogerse por separado.

Este producto cumple las directivas UE aplicables.

¡IMPORTANTE! Todas las unidades de medida que aparen en este manual son medidas americanas.

1 pie (ft.) = 30,48 cm

1 pulgada (in") = 2,54 cm.

1.3. Advertencias y precauciones relativas a la seguridad

Entrenamiento -

1. Lea detenidamente este Manual de funcionamiento y seguridad antes de usar la unidad. Familiarícese con los controles y el uso correcto de la unidad.
2. Nunca permita que niños o personas no familiarizadas con estas instrucciones usen la unidad.
3. El operador o usuario será responsable de los posibles accidentes o peligros que puedan ocurrir a otras personas o a sus propiedades.

Preparación –

1. Asegúrese de instalar correctamente el sistema de cable de perímetro siguiendo las instrucciones.
2. Inspeccione periódicamente la zona donde va a utilizarse la unidad y retire todas las piedras, palos, alambres, huesos u otros objetos extraños.
3. Realice una inspección visual periódica para comprobar que la cuchilla no está gastada o dañada. Sustituya las cuchillas desgastadas o dañadas para mantener el equilibrio de la unidad.

Funcionamiento -

1. No ponga en funcionamiento la unidad si alguna característica de seguridad o alguna pieza está dañada, desgastada o inoperable.
2. Mantenga las manos y los pies alejados de las cuchillas de corte y otras piezas móviles.
3. Nunca coja o transporte la unidad con los motores en funcionamiento.
4. No deje la unidad funcionando sin supervisión si sabe que hay mascotas, niños o personas cerca.
5. Nunca corte el césped cuando haya personas cerca, especialmente niños o mascotas.
6. Desconecte siempre el interruptor de seguridad antes de levantar el cortacésped o de intentar realizar algún ajuste.
7. Nunca toque las cuchillas hasta que no se hayan detenido completamente.
8. No use la unidad para un propósito distinto de aquél para el que ha sido diseñada.
9. Mantenga los protectores, escudos, dispositivos de seguridad y sensores en su sitio. Repare o sustituya las piezas dañadas, incluidas las pegatinas.

Transporte -

Para un traslado seguro de la máquina dentro o fuera del área de trabajo:

1. Pulse el botón STOP para detener la unidad.
2. Use el mando a distancia (disponible como accesorio) para conducirlo de un lugar a otro.
3. En caso de existir distintos niveles de altura, desconecte el interruptor de seguridad y coja el cortacésped por el asa de transporte.
4. En caso de un transporte largo, utilice el embalaje original.
5. Cuando transporte la unidad durante distancias largas, desconecte el interruptor de seguridad.

¡IMPORTANTE! Después de conectar el interruptor de seguridad, vuelva a ajustar siempre la fecha y la hora. De no hacerlo así, podría producirse un funcionamiento accidental de la unidad.

Uso del mando a distancia (corte manual)

1. Co rte el césped sólo a la luz del día o con buena luz artificial y evite que la unidad funcione sobre césped mojado.
2. No utilice la unidad si está descalzo o lleva sandalias descubiertas. Lleve siempre calzado adecuado y pantalones largos. Asegúrese de que mantiene la estabilidad en las pendientes.
3. Tenga mucho cuidado cuando dirija el cortacésped marcha atrás hacia usted.
4. Encienda siempre el motor siguiendo las instrucciones y con los pies alejados de las cuchillas.
5. No corte el césped en modo manual en pendientes con una inclinación superior al 15% ni en las que no sea posible mantener una posición estable.

Mantenimiento e instrucciones especiales –

1. Desconecte siempre el interruptor de seguridad de la unidad antes de desbloquear, comprobar, limpiar, trabajar en la unidad o sustituir las cuchillas. Nunca intente reparar o ajustar el cortacésped mientras esté en funcionamiento.
2. En caso de producirse vibraciones anormales, detenga el cortacésped, desactive el interruptor de seguridad y compruebe la existencia de daños en las cuchillas. Sustituya las cuchillas desgastadas o dañadas para mantener el equilibrio de la unidad. Si las vibraciones continúan, llame al servicio técnico para su reparación.
3. Utilice guantes gruesos cuando inspeccione o repare las cuchillas.
4. No lleve a cabo ninguna tarea de mantenimiento si está descalzo o lleva sandalias descubiertas. Lleve puesto siempre un calzado adecuado y pantalones largos.
5. Sustituya las piezas desgastadas o dañadas por razones de seguridad.
6. Use solamente el equipo y accesorios originales. No está permitido modificar el diseño original de la unidad. Todas las modificaciones que se hagan serán bajo su propio riesgo.
7. El mantenimiento, reparación, limpieza de la unidad debe realizarse siguiendo las instrucciones del fabricante.
8. Mantenga apretados todos los pernos, tuercas y tornillos para asegurarse de que la máquina se encuentra en una condición de trabajo segura.
9. ¡Advertencia! Cuando haya riesgo de tormenta eléctrica, desconecte el cable de perímetro de la estación base/interruptor de perímetro, y el conector de la centralita de control 230V/120V de la toma de corriente.

Baterías -

1. No abra ni dañe de ningún modo la batería.
2. La batería debe ser sustituida exclusivamente por un servicio técnico autorizado.

3. La batería contiene electrolitos. En caso de que se produzca una fuga de electrolito en la batería, deberán llevarse a cabo las acciones que se describen a continuación:

4. Contacto con la piel: Lave inmediatamente las zonas de contacto con agua abundante y jabón.

5. Contacto con los ojos: Lave los ojos con agua limpia abundante durante al menos 15 minutos, sin frotar.

6. Acuda al médico.

7. Asegúrese de que la batería se carga utilizando el cargador correcto recomendado por el fabricante. Un uso incorrecto podría ocasionar una descarga eléctrica, un recalentamiento o una fuga de líquido corrosivo de la batería.

Fin de la vida útil del producto –

1. La unidad y sus accesorios deben recogerse por separado al final de sus ciclos de vida útil para evitar que los equipos eléctricos y electrónicos terminen en los vertederos, así como para promover el reciclaje, tratamiento y recuperación de éstos equipos, con el propósito de mantener, proteger y mejorar la calidad del medio ambiente, proteger la salud humana y hacer un uso prudente y racional de los recursos naturales.
2. No elimine la unidad ni ninguna de sus piezas (incluida la centralita de control, la estación base y el interruptor de perímetro) como residuos municipales sin clasificar. Deben recogerse por separado.
3. Pregunte a su distribuidor local cuáles son los sistemas de recogida y devolución disponibles.
4. No tire la batería al fuego ni coloque las pilas usadas con el resto de basura doméstica.
5. La recogida, reciclaje y eliminación de la batería debe hacerse respetando el medio ambiente.

1.4. Funciones de seguridad

1. Bl oqueo infantil

El Bloqueo infantil impide una puesta en marcha involuntaria de la unidad por la pulsación accidental de uno de los botones. La unidad sólo se pondrá en marcha si se pulsan dos botones en un determinado orden.

2. Antirrobo / Protección de seguridad

El sistema antirrobo / de protección proporciona al usuario una función de bloqueo que impide que alguien utilice o conduzca la unidad a menos que introduzca un código válido. Se le pedirá que introduzca un código de cuatro dígitos de su elección para utilizarlo como su código de seguridad personal

3. Sensor de elevación

En caso de que la unidad se levante del suelo durante el funcionamiento de las cuchillas, éstas dejarán de girar inmediatamente

4. Sensor de inclinación

En caso de que la unidad se incline hacia una posición vertical, las cuchillas se detendrán inmediatamente.

5. Sensor de obstrucción

La unidad detecta la existencia de un obstáculo en su camino durante el funcionamiento. Cuando la unidad choque contra un obstáculo, interrumpirá inmediatamente el giro de las cuchillas, detendrá el movimiento en esa dirección y se desplazará hacia atrás alejándose del obstáculo.

6. Botón de parada de emergencia

La pulsación del botón STOP en cualquier momento durante funcionamiento tendrá el movimiento de la unidad y el giro de las cuchillas inmediatamente.

7. Interruptor de seguridad

La desconexión del interruptor de seguridad impedirá cualquier funcionamiento de la unidad. Es necesario desconectarlo antes de levantar la unidad y antes de llevar a cabo cualquier tarea de mantenimiento.

8. Batería sellada

La batería encargada de poner en funcionamiento la unidad está completamente sellada, impidiendo la salida de líquidos, independientemente de su posición.

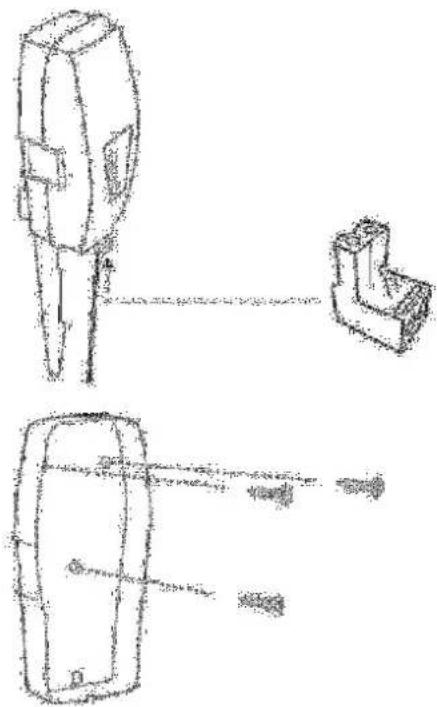

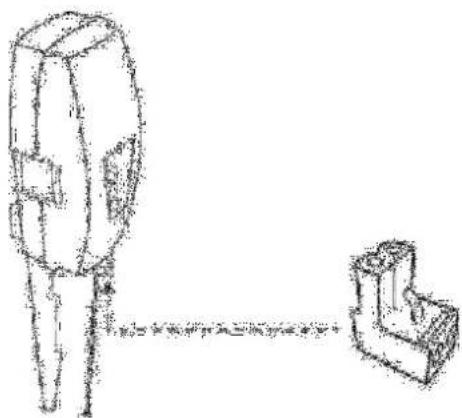

9. Estación base / Interruptor de perímetro y cable de perímetro

La unidad no puede funcionar sin un cable de perímetro instalado y activado a través de la estación base/interruptor de perímetro.

En caso de que el interruptor de perímetro se apague o deje de funcionar, la unidad de detendrá.

2. Conozca su unidad

2.1. Cómo trabaja la unidad para usted

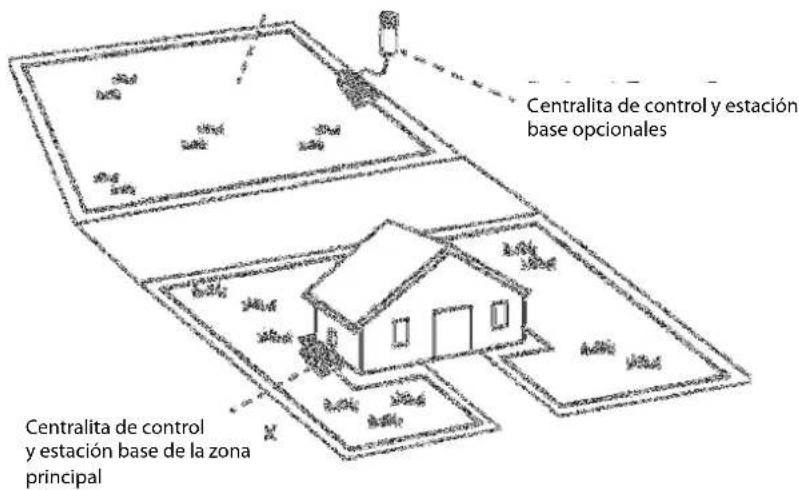

- En primer lugar, necesita instalar un cable de perímetro alrededor de todo el césped y alrededor de áreas protegidas dentro de la zona de césped.

- Este cable de perímetro establece los límites para la unidad. El cable de perímetro se extiende alrededor de los bordes del césped y alrededor de árboles, plantas, estanques y objetos con los que no desea que la unidad tropiece.

- Si el cable suministrado no es suficiente, se puede adquirir y empalmar tramos adicionales de cable al cable existente utilizando el conector suministrado.

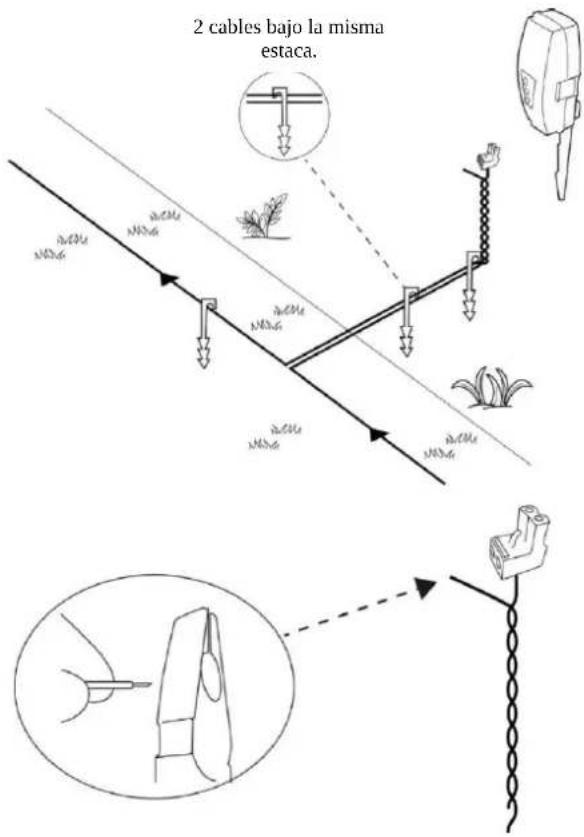

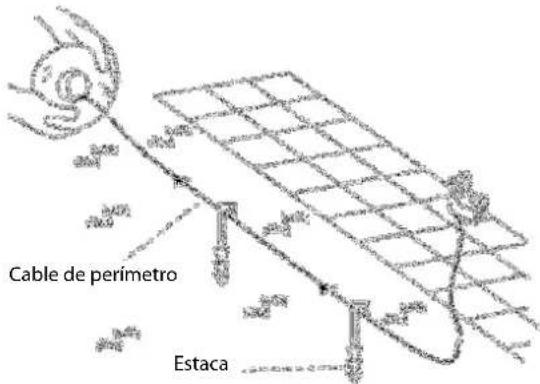

- Se utilizan pequeñas estacas para fijar el cable de perímetro al suelo, por debajo del nivel del césped.

- El cable de perímetro irá desapareciendo a medida que la nueva hierba crezca, hasta quedar totalmente invisible.

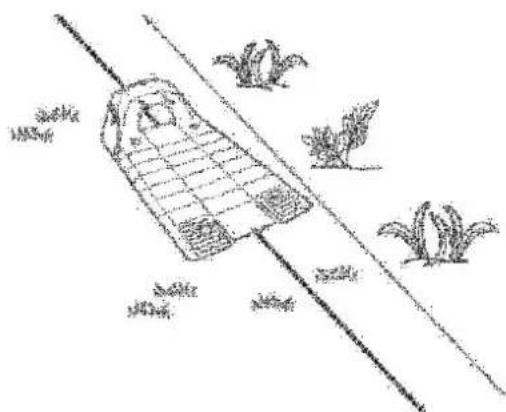

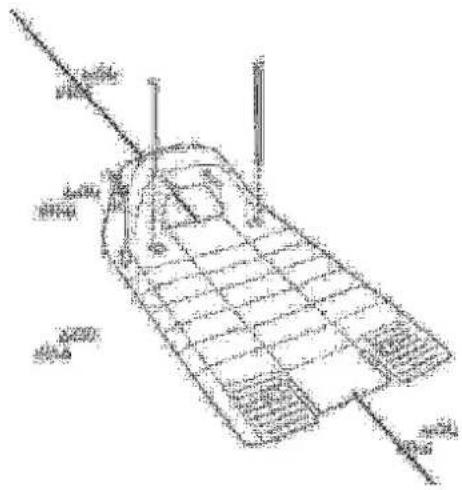

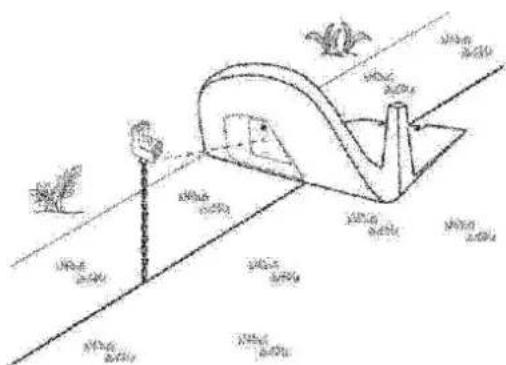

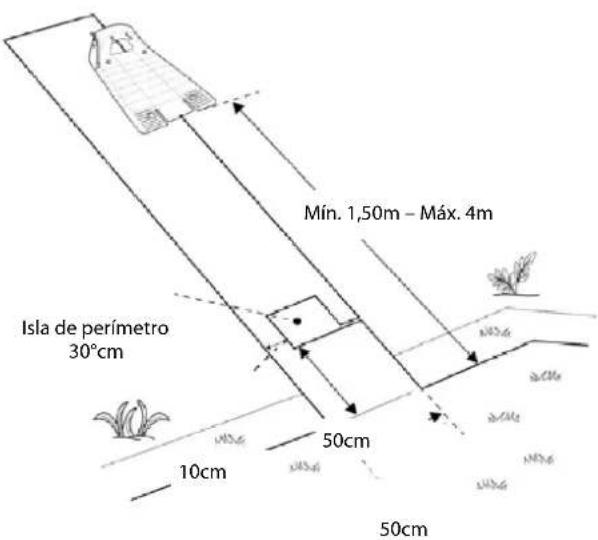

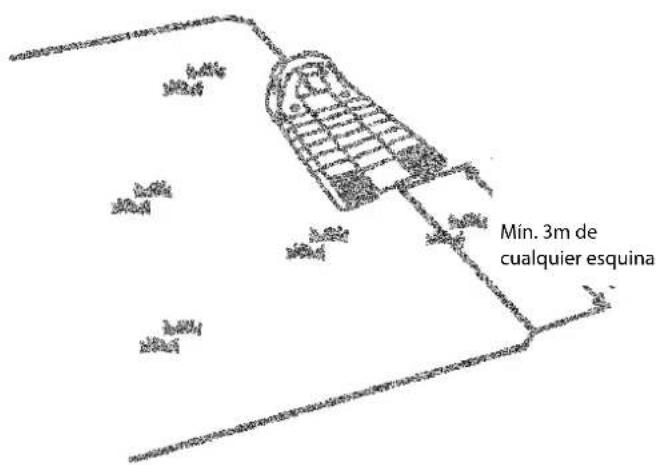

- La estación base se coloca a lo largo del cable de perímetro. Esta estación base realiza dos funciones básicas:

- Genera una señal a lo largo del cable de perímetro.

- Carga las baterías de la unidad.

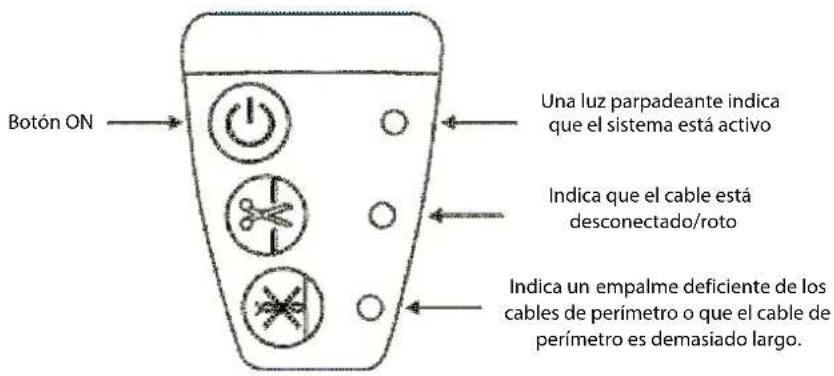

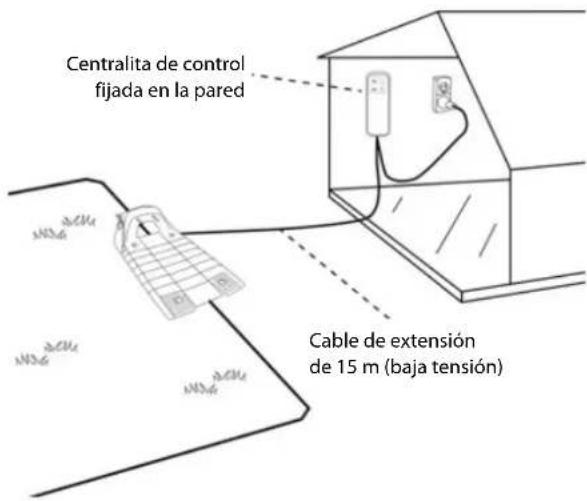

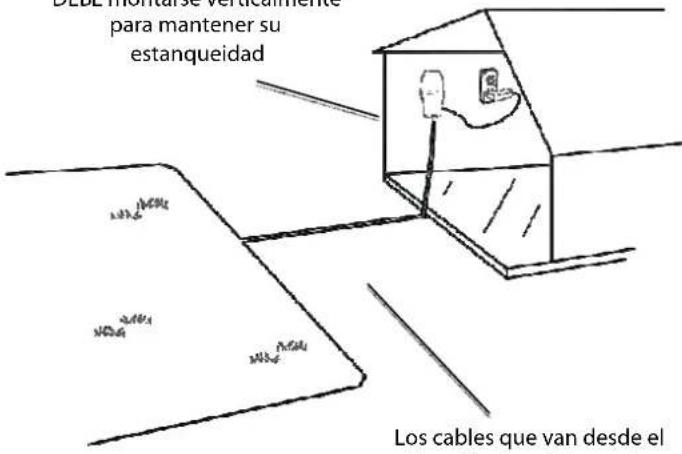

- La centralita de control se conecta entre la estación base y una toma de corriente de 230 V / 120V, utilizando un cable de baja tensión de 15 m de largo.

- Después de haber completado la instalación del cable de perímetro, de la estación base, de la centralita de control, y de haber realizado la instalación inicial [debe realizarse antes de usar la unidad por primera vez (en los siguientes capítulos figuran instrucciones detalladas)], ¡la unidad se encargará de cortar el césped por usted durante toda la temporada!

- La unidad es un robot cortacésped autónomo alimentado por una batería que no necesita mantenimiento. La unidad deja la estación base a las horas de corte programadas. La unidad corta el césped y luego se dirige de vuelta a la estación base para cargarse y quedar lista para el próximo corte programado.

- En el momento en que la unidad sale para cortar el césped, la estación base activa automáticamente una señal especial. Esta señal crea una pared virtual, visible sólo para la unidad. Esta señal mantiene a la unidad dentro de los límites del césped, y le impide entrar en las zonas que debe evitar o proteger.

Estación base y centralita de control: - Genera una señal a lo largo del cable - Carga las baterías de la unidad

Árboles grandes: La unidad puede chocar con ellos. Para este tamaño, los objetos no requieren un cable de perímetro a su alrededor.

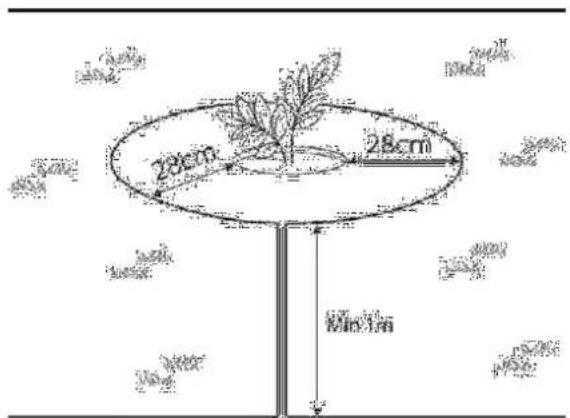

Un árbol rodeado por un surco, zanja o flores necesita un cable alrededor de él.

2.2. Modo de funcionamiento

• La unidad es un robot cortacésped diseñado para cortar y mantener su césped de forma totalmente autónoma.
• Instalación inicial simple – La unidad requiere una instalación inicial simple, la cual puede ser realizada por el propio usuario. La unidad reconoce el cable utilizando sensores especiales, y se asegura de permanecer siempre dentro del área designada. Con el producto se suministran todos los accesorios esenciales.

• Forma de trabajo –

• La unidad cortará automáticamente el césped. La unidad alterna continuamente entre la fase de corte y la fase de carga.

• Abandona la estación base de forma independiente y corta el césped moviéndose alrededor de él siguiendo un patrón aleatorio hasta que toda la zona ha quedado cortada de manera uniforme.
• Corte de bordes - A diferencia de otros robots cortacésped, esta unidad es el único cortacésped que cuenta con un modo "Bordes" especial, en el cual sigue el cable de perímetro para ofrecer una cobertura total de los bordes del césped. La unidad es el único cortacésped cuyas cuchillas cortan más allá de las ruedas.
• Sistema de corte robusto - Las cuchillas extra-afiladas de la unidad permiten realizar sin problemas el primer corte de la temporada, cuando la hierba está relativamente alta.
• Modo TurboMow - La función TurboMow permite un corte más rápido y enérgico de la hierba alta durante el primer corte de la temporada (para más información, véase P026 en la sección 6.4.2).
• Modo SmartMow - La función SmartMow permite una operación de corte más eficiente gracias a unos giros suaves y continuos en los bordes del césped (para más información, véase P024 en la sección 6.4.2).
• Búsqueda de la estación base - La unidad comienza a buscar la estación base cuando el nivel de batería es muy bajo. La unidad no corta el césped cuando está buscando la estación base.
• A continuación, la unidad se recargará y seguirá cortando el césped cuando sea necesario. Continuará cortando el césped hasta completar el tiempo establecido para esta tarea (basado en el área que usted ha programado).
• Una vez completado el corte de césped de toda el área (Ciclo de corte), la unidad permanecerá en la estación base hasta el inicio del siguiente ciclo de corte.
• La unidad lleva a cabo dos ciclos de corte a la semana para mantener su césped sano y con buen aspecto. No obstante, si su césped requiere un mantenimiento más prolongado, usted puede ajustar fácilmente el tiempo de funcionamiento de la unidad durante un ciclo de corte individual.

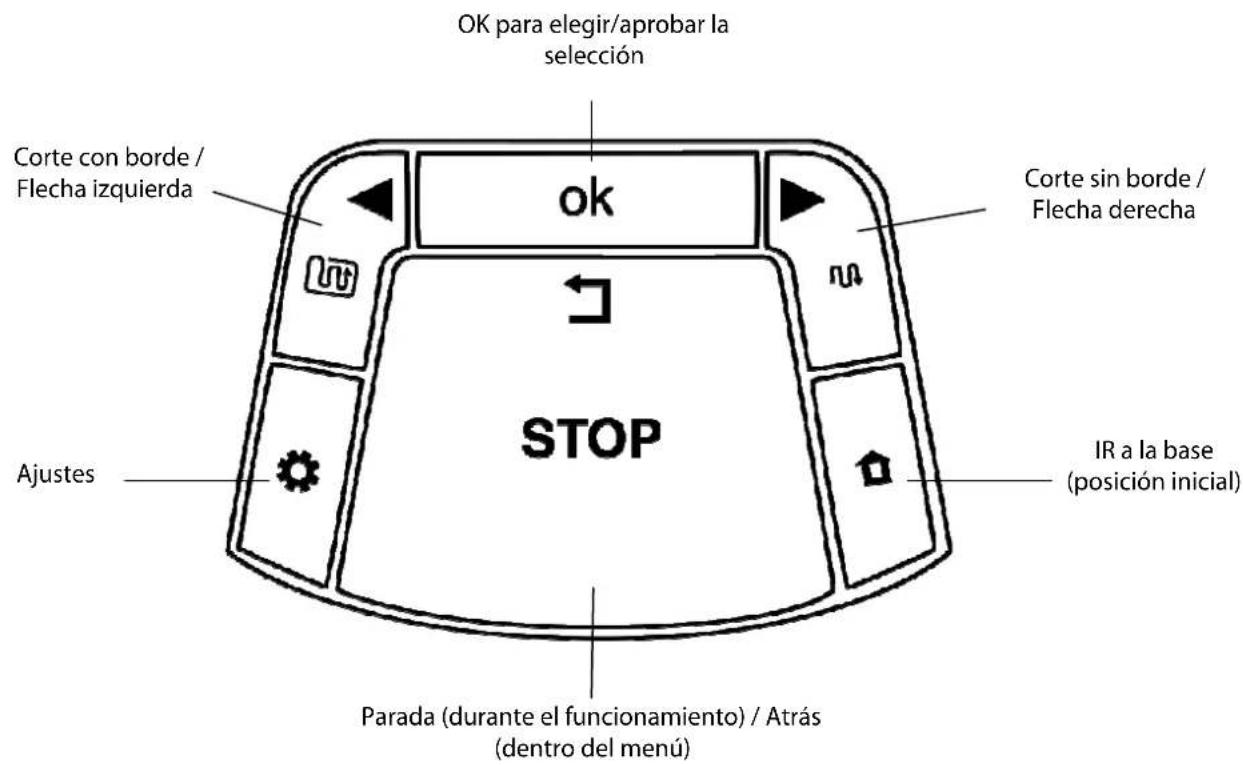

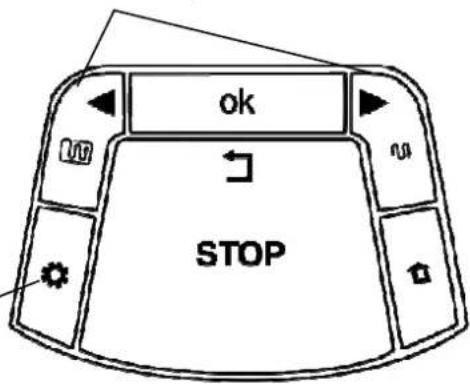

• El panel de control de la parte superior de la unidad sirve para manejar el cortacésped y realizar los ajustes de funcionamiento necesarios.

• Disponibilidad - La anchura de corte (28 cm) y el potente sistema de cuchillas ayudan a la unidad a terminar el trabajo de una forma rápida y dejar su césped listo para que disfrute la familia.

• Hay disponible un mando a distancia como accesorio, y se usa para dirigir la unidad hasta una zona separada, si es necesario. También se utiliza para cortar pequeñas zonas de hierba a las que no puede llegarse en el modo automático.

• Reciclaje de hierba cortada - La unidad corta la hierba en trocitos muy pequeños que luego se entierran en las raíces del césped, donde se descomponen y actúan como un fertilizante natural. Los recortes de hierba contienen un 80-85% de agua y liberan valiosos nutrientes que vuelven a la tierra. Es el reciclaje natural de la hierba.
• App Robomow® - una aplicación para el móvil (disponible para Android e iOS) que permite el manejo sencillo e intuitivo de la unidad, además de contar con opciones de menú y funciones adicionales.
• Para obtener información sobre compatibilidad de la app Robomow ^® , visite la página web de la unidad.

CÉSPED LISTO PARA DISFRUTAR

Para descargar la app Robomow ^® , use su dispositivo móvil para escanear el código QR de la izquierda, o simplemente búsqueda en la App Store o en la Google Play Store.

2.3. Componentes

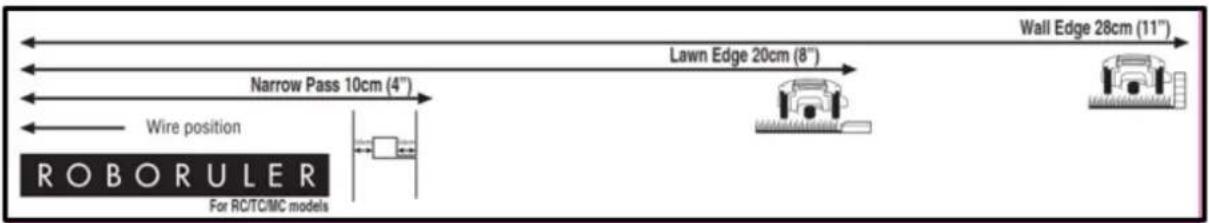

1	Unidad	7	RoboReglaUtilizada para determinar la distancia del cable de perímetro respecto al borde del césped.
2	EstacasUtilizadas para fijar el cable al suelo.	8	Estación baseUtilizada por la unidad para atracar y cargarse cuando no está cortando el césped.
3	Cable de perímetroUtilizado para crear una pared virtual para su unidad	9	Estacas de la estación baseUtilizadas para fijar la estación base al suelo
4	Manual de funcionamiento y seguridad	10	Cable de extensión15 metros (cable de baja tensión)

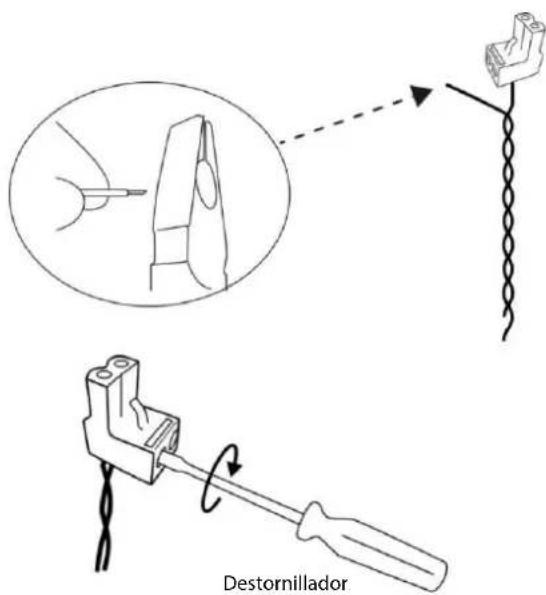

5	Conectores de cableUtilizados para empalmar los cables (cuando sea necesario)	11	Centralita de controlDesactiva (detiene) el modo automático y lo reactiva cuando sea necesario. También informa sobre el estado de la unidad's (atraque o funcionamiento) y sobre el estado del cable de perímetro.
6	Conectores de jardínUtilizados para conectar el cable de perímetro a la estación base	12	Soporte para la centralita de controlUtilizado para fijar la centralita de control a la pared (incluye tornillos y tacos).

3. Planificación inicial

Tener su césped preparado para la unidad es bastante sencillo.

Sin embargo, dado que cada césped es único, le recomendamos que lea este capítulo antes de empezar a instalar el cable de perímetro. La planificación del tendido del cable y la realización de un esquema del césped, incluidos los obstáculos y la ubicación de la estación base, facilitará la configuración y prevendrá posibles errores durante la

m

Visione el vídeo de configuración y funcionamiento de la unidad.

También disponible en nuestra página web.

Por favor, complete la lectura de este capítulo de "Planificación Inicial" antes de empezar la configuración. Le guiará para encontrar las mejores ubicaciones para la estación base, la centralita de control y el cable de perímetro.

El cable de perímetro actúa como una "pared invisible" para la unidad. Establece los límites de las zonas de césped y rodea las áreas específicas en las que no desea que entre la unidad. El cable de perímetro se sujeta al suelo con pequeñas estacas, suministradas con la unidad. Poco tiempo después de la instalación, el cable de perímetro irá desapareciendo a medida que la nueva hierba crezca.

Tan pronto como la unidad comienza a funcionar, ésta activa una señal que discurre a lo largo del cable de perímetro. Esta señal mantiene a la unidad dentro de sus zonas de trabajo y lejos de las áreas delimitadas previamente.

3.1. Tipos de césped: ¿Qué aspecto tiene su césped?

Hay 3 tipos básicos de césped: Algunos céspedes son combinaciones de más de un tipo.

Su primera tarea es determinar de qué tipo es el suyo.

En caso de que la unidad sea un modelo sin estación base: sus zonas deberán ser definidas como "Zona separada" (consulte los párrafos 3.2.3, 4.8 y 6.5).

- Sólo zona principal

La unidad simplemente cortará el césped dentro de los límites establecidos.

○ Zona principal + Subzona(s)

La unidad cortará el césped de la zona principal y se moverá automáticamente a la(s) subzona(s).

○ Zona separada

La unidad cortará cada zona por separado. El movimiento entre zonas está restringido. De esta manera, usted tendrá que llevar el cortacésped desde la zona principal hasta la zona separada cada vez que desee cortar el césped allí.

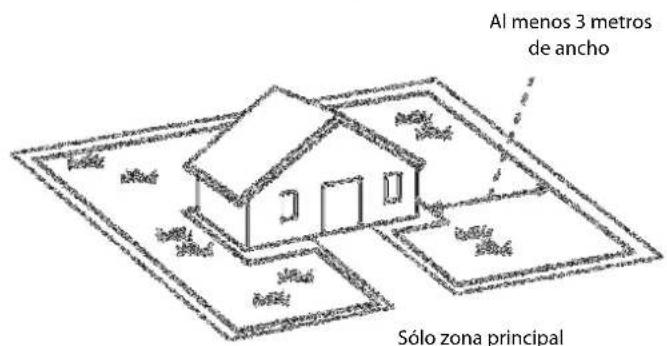

3.1.1. Tipo de césped «Sólo zona principal»

El césped "Sólo zona principal" consiste en una área completa. No tiene subzonas ni zonas separadas.

Si usted contesta "sí" a todas las preguntas siguientes, su césped es del tipo "Sólo zona principal":

o ¿Es su área de césped una zona continua? Y:

o ¿Son todas las zonas de su césped suficientemente amplias para que la unidad discurra por ellas de forma efectiva? (Mín. 3 metros de ancho en su punto más estrecho).

Si su césped no corresponde a esta descripción, lea las siguientes Secciones para encontrar el estilo de su césped. Si su césped es "Sólo zona principal", puede ir a la sección 3.3 de este capítulo para determinar la ubicación de la estación base.

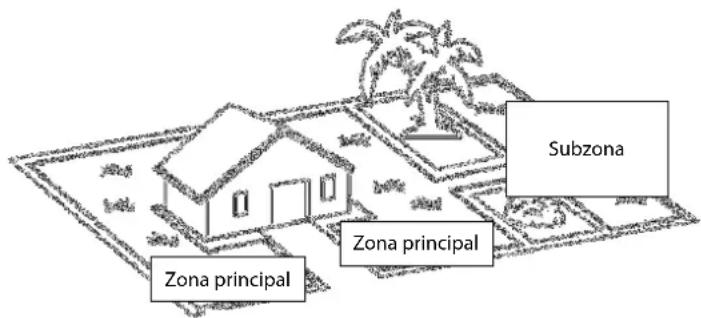

3.1.2. Tipo de césped "Zona principal + Subzona(s)"

Este tipo del césped consiste en más de una zona y estas zonas están conectadas por un paso estrecho.

En este tipo de césped, la unidad será capaz de circular por sí misma de una zona a otra para cortar el área completa.

Si usted contesta "sí" a todas las preguntas siguientes, su césped es del tipo "Zona principal + Subzona":

o ¿Su césped una zona continua?
- ¿Hay partes de su césped separadas de la zona principal?
- ¿Hay un paso estrecho de al menos 1m para que la unidad pase entre estas zonas?
¿Este paso estrecho es firme, nivelado y liso (no pedregoso, arenoso o elevado)? Por ejemplo: área de hierba, acera, camino firme, tierra sólida.

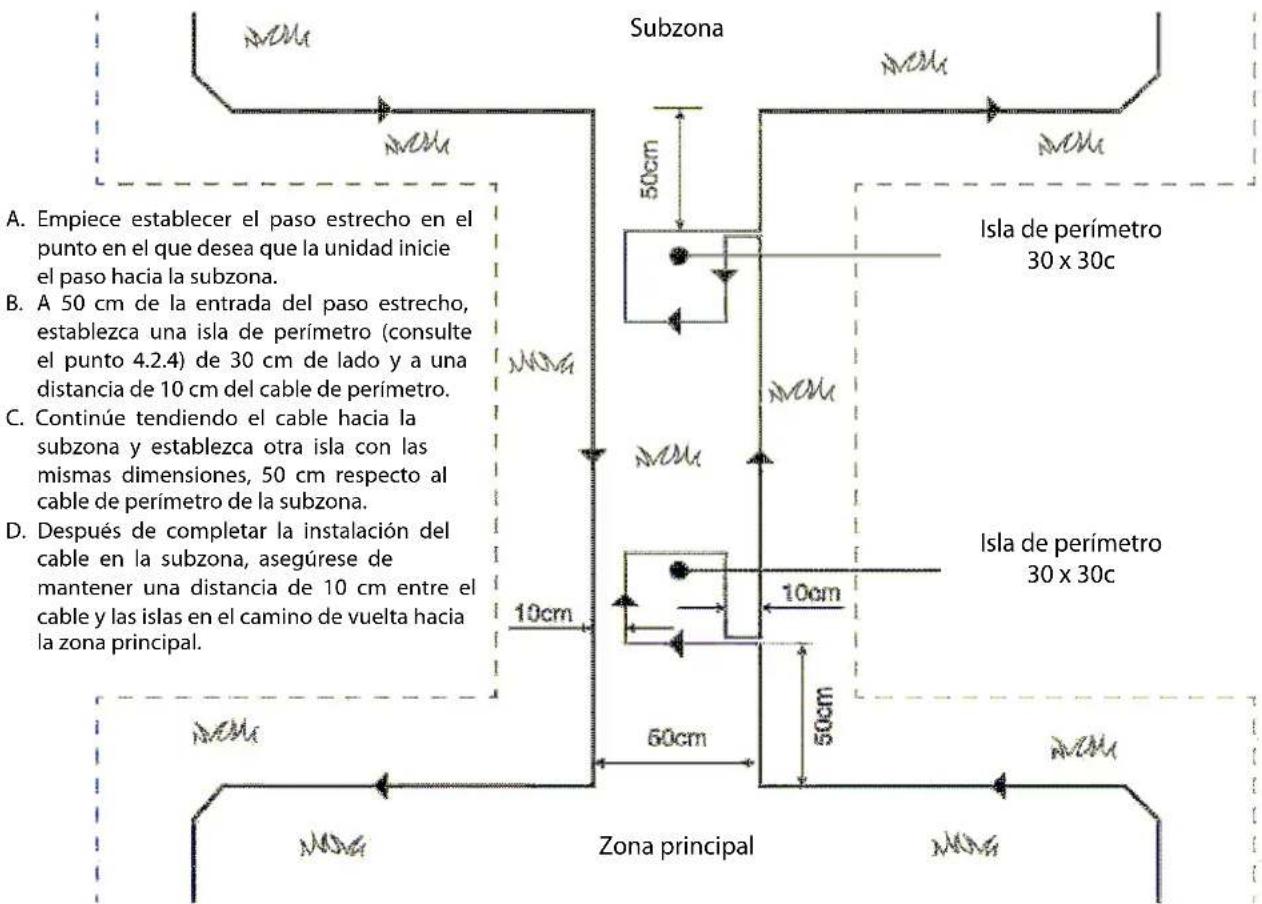

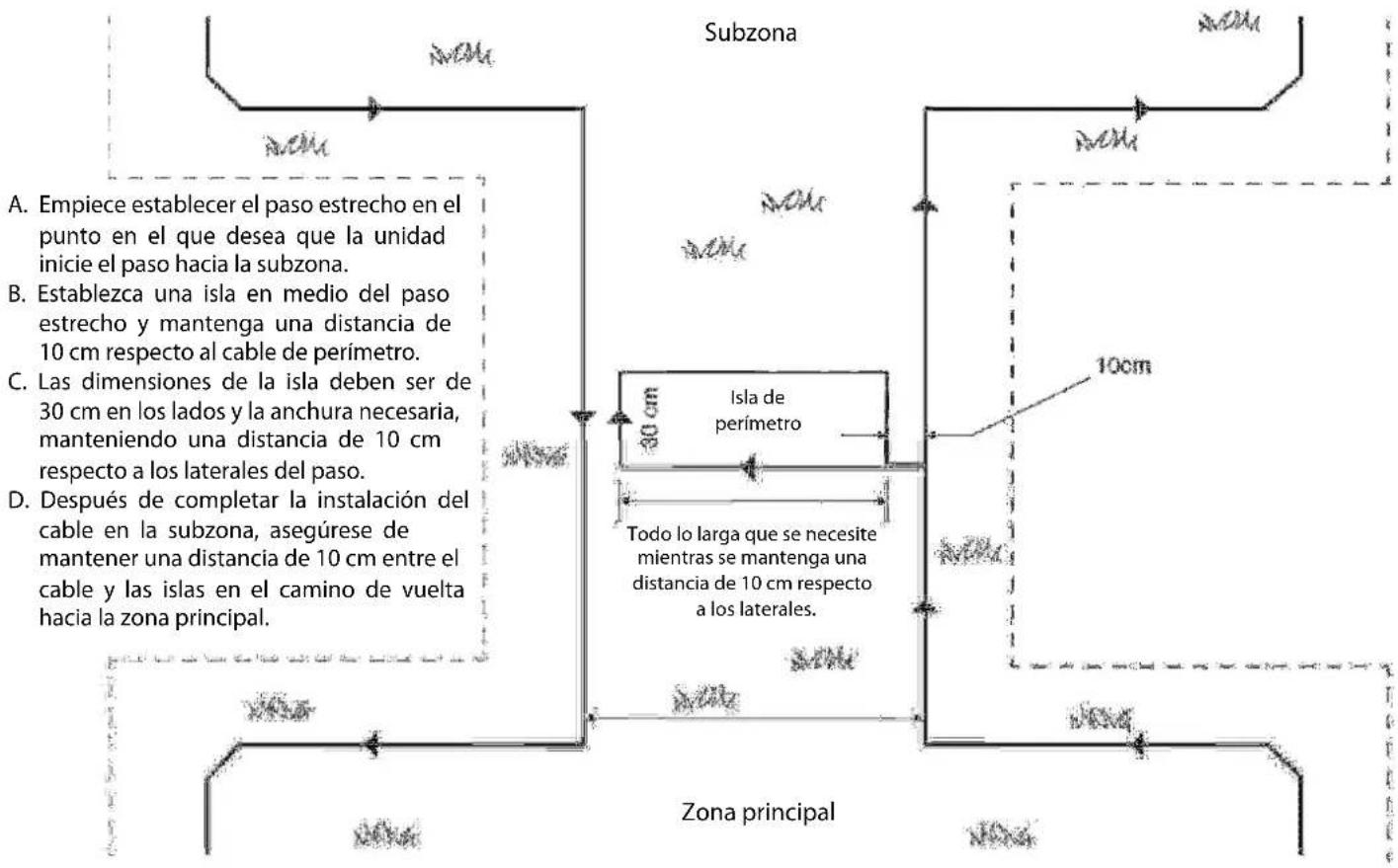

Zona principal + subzona con un paso

Estas áreas adicionales se llaman Subzonas.

Si su césped contiene una subzona en el sentido definido en esta sección, consulte la sección 6.4.2

(Añadir una subzona - número p022 en la tabla).

La definición de subzonas permitirá a la unidad desplazarse a través del paso estrecho para llegar a una subzona y cortar el césped tanto de la zona principal como de sus subzonas (una zona cada vez).

Si su césped no corresponde a esta descripción, pase a la sección 3.1.3 de este capítulo: "Zonas separadas"

3.1.3. Tipo de césped "Zonas separadas"

El tipo de césped "Zonas separadas" está compuesto por dos o más zonas no conectadas. La unidad no puede desplazarse entre estas zonas.

Si usted contesta "sí" a al menos una de las preguntas siguientes, su césped es del tipo "Zonas separadas".

• ¿Hay partes de su césped separadas por vallas, aceras u otros objetos por las que la unidad no puede pasar? O
• ¿Hay partes de su césped separadas por un camino de grava o material similar que podría dañar las cuchillas del cortacésped? O
• ¿Hay zonas de su césped unidas por un paso demasiado estrecho para que la unidad lo atraviese: menos de 1m de ancho? O
• ¿Hay zonas de su césped situadas a un nivel más bajo o más alto?

Si su césped contiene una zona separada en el sentido definido en esta sección, consulte la sección 6.4.2 (Añadir una zona separada - número p014 en la tabla).

Si su césped no coincide con ninguna de estas descripciones, probablemente es del tipo "Sólo zona principal" o "Zona principal + Subzonas". Vaya a la sección 3.3 – Seleccionar la ubicación de la estación base y de la centralita de control.

• Un césped puede constar de hasta 2 zonas separadas.
• La unidad debe ser llevada o conducida manualmente hasta esta zona.
• Cualquiera de los 3 tipos puede ser una combinación de más de un tipo de césped.

Tipos de configuración de zonas separadas:

Una zona separada menor de 100 m²

- Una zona separada inferior a 100m ² puede ser cubierta en una única operación. De ser posible, el área separada debe estar conectada con el cable de perímetro de la zona principal (señal proveniente de la estación base principal).

O

o Puede necesitar su propio cable de perímetro independiente. En ese caso, tendrá que estar conectado con un interruptor de perímetro (accesorio opcional – ver Capítulo 12 - Accesorios).

O

Una zona separada mayor de 100 m²

Si una zona separada es mayor de 100m², entonces necesitará más de una operación individual para cubrir el área;
En esos casos, se debe instalar una estación base adicional (accesorio opcional) en la zona separada, de lo contrario, tendrá que llevar manualmente la unidad varias veces a la zona separada para completar el corte del área.

Zona separada menor de 100m²

Zona separada mayor de 100m²

3.2. Seleccionar la ubicación de la estación base

3.2.1. Directrices para la ubicación de la estación base

• No coloque la estación base a menos de 3 metros de un esquina (sólo relevante para la configuración interna - sección 3.2.2).
• La estación base debe estar a menos de 15m de una toma de corriente (230V / 120V).
• Si el césped tiene más de una zona, coloque la estación base dentro de la zona más grande.
• Impida que la estación base sea visible desde la calle para evitar su robo.
• Escoja un punto a la sombra. Esto prolongará la duración de la batería.
• Coloque la estación base sobre un terreno relativamente llano. No la coloque en una pendiente.
  • Coloque la estación base lejos de aspersores.

Existen dos opciones a la hora de colocar la estación base:

3.2.2. Configuración interna (en el perímetro del césped)

• Seleccione un lugar a lo largo del cable de perímetro donde desee colocar la estación base, en función de la información proporcionada en el párrafo 3.2.1.
• Coloque la estación base en la dirección que aparece en la figura de la derecha.

3.2.3. Configuración externa (fuera del perímetro del césped):

Existen dos tipos de configuración externa:

A. Enuna esquina

En este tipo de configuración, la estación base está ubicada en una de las esquinas del césped, como se muestra en la figura de la derecha.

• Elija la esquina donde desea colocar la estación base, fuera del área del césped.
• Coloque la estación base en un lugar en el que su parte frontal toque el borde del césped o esté ligeramente dentro del césped.
• Continúe tendiendo el cable de perímetro como se indica en la figura de la derecha, donde continúa al menos 10 cm más allá de la estación base y vuelve hacia el césped a una distancia de 10 cm del otro cable.
• La estación base puede colocarse ligeramente desplazada hacia la derecha para permitir una entrada sin obstrucciones de la unidad en la base.
• Tendrá la oportunidad de ajustar posteriormente la posición de la estación base para confirmar que la entrada no presenta ningún obstáculo.

B. Fuera del césped (Sólo se puede ajustar mediante la App Robomow® de la unidad para modelos específicos)

• Elija un lugar fuera del césped donde desee que la unidad atraque y se carque.
• Confirme que el trayecto entre el césped y la zona exterior está despejado y no presenta diferencia de altura, de manera que la unidad no quede atrapada y pueda seguir el cable sin dificultad.
• La superficie entre el césped y la estación base debe ser dura (como una acera o un suelo firme) y no arenosa o con piedras, de modo que la unidad no patine ni quede atrapada en él.
• El área entre el césped y la estación base debe estar libre de obstáculos u objetos.

- Tienda el cable como se indica en la figura de la derecha: - Paso estrecho de 50cm de ancho.

• Isla de perímetro cuadrada de bordes de 30cm.
• La isla comienza a 50 cm del cable de perímetro.
• Mantenga una distancia de 10 cm entre el cable de perímetro y la isla en ambos lados.
• La parte delantera de la estación base debe colocarse a una distancia mínima de 1,5m respecto al cable de perímetro y a NO más de 4m.

3.3. Seleccionar la ubicación de la centralita de control

Considere lo siguiente para elegir la mejor ubicación de la centralita de control:

• La centralita de control se conectará a la estación base utilizando el cable de extensión de 15 m.
• Seleccione un lugar adecuado de la pared para que la centralita de control vaya montada cerca de una toma de corriente.
• Ubíquela fuera del perímetro del césped.
• Elija un lugar de fácil acceso.
• Seleccione una ubicación seca y protegida.
• La centralita de control debe montarse verticalmente.

La centralita de control es apta para su uso en exteriores. No obstante, debe colocarse en un lugar protegido, seco y bien ventilado. La centralita de control no debe estar expuesta a la luz directa del sol o a la lluvia.

3.4. Planificación del trazado del cable de perímetro

3.4.1. Objetos dentro del césped

• Objetos tales como jardineras, estanques o pequeños árboles pueden ser protegidos creando "Islas de perímetro", las cuales son zonas delimitadas del césped donde la unidad no entra.
• En las zonas donde los obstáculos se agrupan cerca unos de otros, estos deben ser delimitados por una isla de perímetro única y continua.
• Los obstáculos que son verticales, relativamente rígidos y de más de 15 cm de altura, tales como árboles, postes de teléfono o postes eléctricos, no necesitan una isla de perímetro. La unidad girará cuando choque con estos obstáculos.

3.4.2. Pendientes

Pendiente en el perímetro

- El cable de perímetro puede ser tendido en una pendiente con una inclinación inferior al 10 % (10 cm de elevación cada 1m).

¡PRECAUCIÓN! Si se tiende el cable de perímetro a lo largo de una pendiente con una inclinación superior al 10%, existe el riesgo de que el cortacésped resbale y cruce el cable hacia el exterior, especialmente cuando el césped está mojado.

Sin embargo, si hay una barrera (por ejemplo, una valla o una pared) que pueda evitar que el cortacésped se deslice, el cable de perímetro puede instalarse en esa pendiente.

Pendiente en el perímetro Máx. 10%

Pendiente en el césped

• La unidad puede cortar zonas dentro del área de trabajo con una pendiente de hasta el 35 % (35cm de elevación de cada 1m).
• Consejo: Si la unidad se inclina sobre suelo mientras está subiendo una pendiente, ésta es demasiado pronunciada. Excluya esta zona empinada de la zona de corte de la unidad.

¿Cómo calcular la pendiente de su césped?

¿Cómo calcular la pendiente de su césped?

35 cm (Elevación)/100 cm (Longitud) = 35 % (pendiente)

3.4.3. Distancias respecto al borde (piscinas, estanques, acantilados, etc.)

- La RoboRegla se utiliza para medir la distancia respecto al borde, donde se va a colocar el cable.

- En ciertos casos, cerca de masas de agua como piscinas y estanques, o grandes diferencias de altura, como acantilados, es necesario mantener una mayor distancia respecto al borde (ver la sección 4.2.2).

4. Instalación inicial

4.1. Preparativos

Recomendación antes de empezar:

Durante la instalación, usted insertará las estacas en la tierra. Para llevar a cabo esta tarea más fácilmente, le recomendamos que no las introduzca cuando el césped esté alto y que lo riegue antes de empezar

4.1.1. Preparación

Asegúrese de que todas las piezas necesarias para la instalación están a su alcance. Tenga la caja de la unidad cerca, de modo que todos los elementos estén a mano.

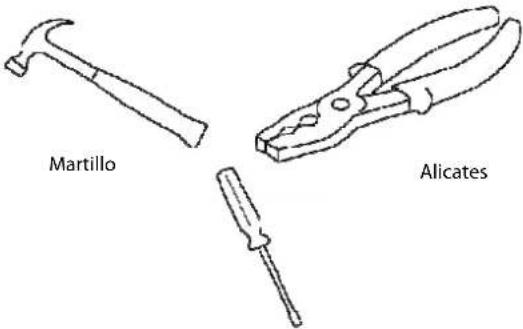

Además, necesitará las siguientes herramientas: un martillo, un destornillador de punta plana pequeño, un destornillador de estrella, alicates.

4.1.2. Instalación de la centralita de control

Monte el soporte metálico en una superficie vertical con los tornillos suministrados Asegúrese de que la parte estrecha que tiene los agujeros mira hacia arriba, como se muestra en la figura de la derecha.

• Coloque la centralita de control sobre el soporte de metal y deslícela hacia su posición a lo largo de la superficie vertical.
• Conecte la centralita de control a una toma de corriente normal (230V / 120V).

4.1.3. Carga de la batería antes del primer uso

Puede cargar la batería de la unidad mientras lleva a cabo la instalación del cable de perímetro. Esto garantiza que la unidad estará lista para el funcionamiento cuando se haya completado la instalación.

• La alimentación del cortacésped está desconectada cuando se envía la unidad desde la fábrica. Active el interruptor de seguridad para encender el cortacésped.
• Conecte el cable CC que viene de la centralita de control en la clavija de carga de la parte posterior de la unidad.
• Confirme que el LED de batería de la unidad está parpadeando, lo que indica que hay una carga activa.
• Deje la unidad conectada a la centralita de control mientras completa la instalación del cable de perímetro.

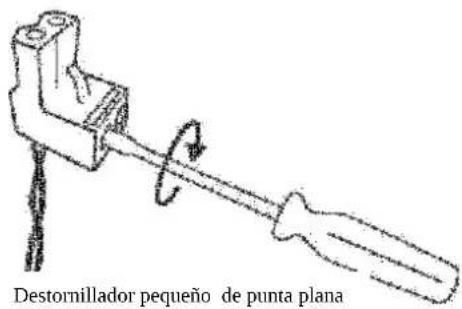

Destornillador pequeño de punta plana y destornillador de estrella

Interruptor de seguridad

4.2. Instalación del cable de perímetro

Antes de comenzar la instalación, debe tener un esquema previo para el trazado del cable de perímetro y la ubicación de la estación base. Su esquema debe considerar lo siguiente:

o ¿Qué tipo de zonas tiene su césped?
(Solo zona principal / Zona principal + Subzonas / Zonas separadas / Combinación de tipos).
o ¿Hay zonas protegidas o excluidas en el césped? (Islas de perímetro).
o ¿Hay pendientes que la unidad debe evitar?
¿Hay bordes de piscinas, estanques, acantilados, etc., que necesitan una distancia adicional respecto al cable de perímetro?

Punto de partida: Cable de perímetro en la zona de la estación base.

- Coloque la estación base, según su esquema, como se indica en la figura de la derecha.

! No coloque la estación base a menos de 3 m de una esquina.

- Seleccione el rollo de cable con un conector verde unido al extremo.

- Extraiga el conector de jardín, y parte del cable, de la de la envoltura de plástico.

! No retire la bobina de cable de su envoltura. La envoltura de plástico es el dispensador del cable.

- Fije el comienzo del cable a la tierra con una estaca, en el lugar donde se situará la estación base. Las estacas se suministran en la caja de la unidad.

- Saque 30 cm de cable y déjelo suelto cerca de la ubicación de la estación base. Más tarde, al final de la instalación, esta parte del cable cerrará el circuito del cable de perímetro.

- Empiece a poner el cable en sentido contrario a las agujas del reloj.

- Continúe sacando el cable de perímetro fuera de su envoltura, colocándolo sin tensar mientras camina por el borde del césped.

! Si llega a cualquier zona / objeto que necesite cuidado o límites especiales, asegúrese de que coloca cuidadosamente el cable de perímetro como sea necesario. Las siguientes secciones tratan estos casos especiales.

4.2.1. Colocación del cable de perímetro

- El cable de perímetro se sujeta al suelo con las estacas suministradas con la unidad. Inicialmente, inserte las estacas cada pocos metros y en las esquinas. En esta primera etapa, coloque un número mínimo de estacas. Más tarde, después de probar la instalación del cable, insertará todas las estacas necesarias.

- Después de desenrollar un poco de cable, y antes de insertar las estacas, utilice la RoboRegla para determinar la distancia del cable respecto al borde del césped u obstáculos.

- Si el área de trabajo linda con una zona plana, una jardinera, un pequeño escalón (más de 1 cm), o una pequeña elevación (hasta 5 cm), el cable de perímetro deberá tenderse 20 cm dentro del área de trabajo. Esto impide que las ruedas entren en una zanja. Utilice la distancia más corta de la RoboRegla para determinar la distancia del cable respecto al borde del césped.

- Si el borde está inclinado (máximo permitido 10%) o linda con obstáculos grandes como una pared o una valla, el cable de perímetro deberá tenderse a una distancia de 28 cm del obstáculo. Utilice la distancia más larga de la RoboRegla para determinar la distancia del cable respecto a una pared.

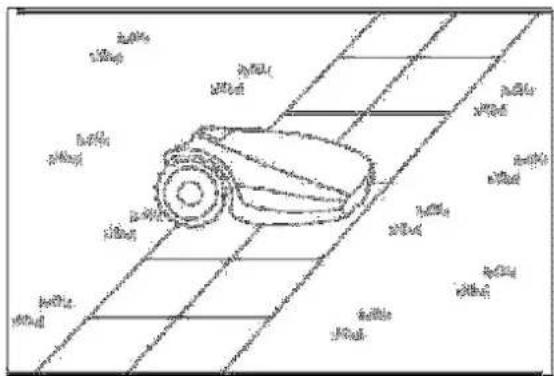

- Si el área de trabajo linda con un camino llano que está a nivel con el césped, se puede dejar a la unidad que lo atraviese. El cable de perímetro debe colocarse a 10 cm del borde del camino.

- Cuando el área de trabajo está dividida por un camino llano que está a nivel con el césped, se puede dejar a la unidad que lo atraviese. El cable de perímetro se puede colocar debajo de los bloques de pavimento o en las uniones entre ellos.

¡Importante! El cortacésped nunca debe pasar por encima de grava, mantillo o materiales similares, ya que haría que el cortacésped patinara y se dañaran las cuchillas.

INFORMACIÓN IMPORTANTE

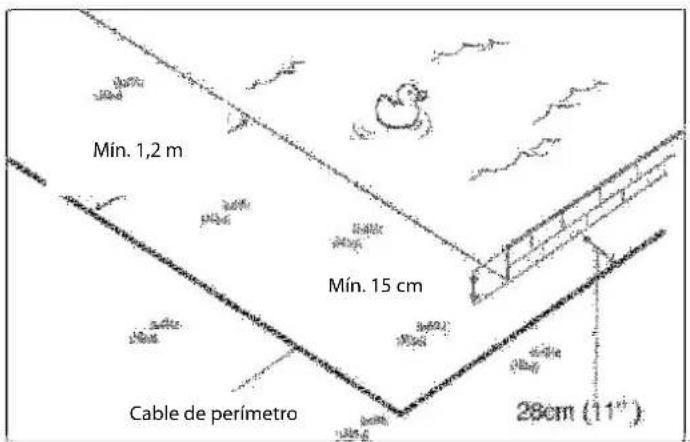

Si el área de trabajo está junto a una piscina, curso de agua, pendiente superior al 10%, barranco superior a 50 cm o carretera pública, el cable de perímetro deberá estar complementado con una valla o elemento similar. La altura debe ser de al menos 15cm. Esto impedirá que el cortacésped vaya a parar fuera de la zona de trabajo en cualquier circunstancia.

Si existe una barrera de este tipo, podrá colocar el cable de perímetro a 28cm de la barrera.

Si no existe ningún tipo de valla o elemento similar, entonces coloque el cable de perímetro a una distancia mínima de 1,2 m del agua.

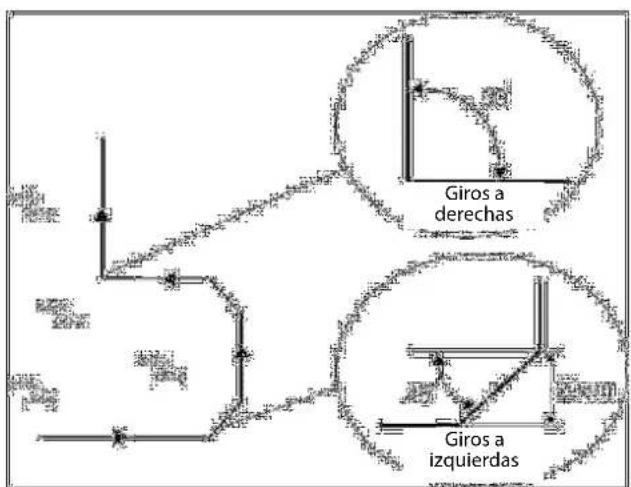

o Mantenga un ángulo de 45° en todas las esquinas a izquierdas al tender el cable a lo largo del perímetro. No es necesario mantener el ángulo de 45° en las esquinas a derechas a lo largo del perímetro.

o Continúe colocando el cable, según su esquema. Extraiga gradualmente el cable de su dispensador y colóquelo de manera holgada mientras se mueve en el sentido contrario a las agujas del reloj.

4.3. Cable de perímetro dentro del área de trabajo

4.3.1. Obstáculos rígidos

Los obstáculos que pueden resistir una colisión, por ejemplo, árboles o arbustos de más de 15 cm, no necesitan ser delimitados por el cable de perímetro. La unidad girará cuando choque con este tipo de obstáculos.

4.3.2. Islas de perímetro

Use el cable de perímetro para delimitar zonas dentro del área de trabajo creando islas alrededor de obstáculos que no pueden resistir una colisión, por ejemplo, macizos de flores y fuentes.
o Continúe desarrollando el cable, moviéndose desde el borde hacia el objeto protegido.
o Fije el cable de perímetro con estacas alrededor del objeto protegido en el sentido de las agujas del reloj.
○ Complete la delimitación de la isla y vuelva al punto donde se encontraba cuando abandonó el borde del césped.
o Los cables que van a la isla y vuelven de la misma deben ir paralelos y tocándose.

Por lo tanto, fije ambos cables, los que van hacia la isla y los que vuelven de ella, con las mismas estacas.

o La unidad no reconocerá estos dos cables. Cortará el césped por encima de ellos como si no existieran.
o La unidad reconocerá el único cable alrededor de la isla de perímetro y no entrará en esta zona.

Dirección de instalación: En sentido de las agujas del reloj alrededor del obstáculo
Distancia mínima entre islas: 1 m. O delimitar conjuntamente como una única isla

¡PRECAUCIÓN! Colocar el cable de perímetro en sentido contrario a las agujas del reloj alrededor del obstáculo provocará que la unidad entre dentro de la isla.

Mantenga las siguientes distancias cuando establezca islas de perímetro:

• La distancia mínima entre el cable de perímetro y la zona protegida debe ser de 28 cm.
• Si necesita proteger un objeto delgado, ajuste el radio mínimo de la isla a 35 cm.
• Mantenga una distancia mínima de 1 m entre islas contiguas.
• Mantenga una distancia mínima de 1 m entre el cable de isla y el cable de perímetro.
• Si hay objetos protegidos agrupados en poco espacio, delimítelos con una sola isla de perímetro.

4.3.3. Establecer un paso estrecho

Un paso estrecho se define como un camino que conecta dos zonas del césped. El camino permite a la unidad circular entre las zonas mientras sigue el cable, pero impide que las cruce mientras trabaja en el área interior de las zonas. Para establecer un paso estrecho, siga las instrucciones que aparecen en la ilustración de abajo:

La configuración anterior permite a la unidad circular a lo largo del cable para llegar a la subzona. Sin embargo, no cruzará de una zona a otra mientras esté cortando el césped de cada zona individual.

Si el paso estrecho tiene una anchura de más de 2 m y usted desea que la unidad corte el césped del área interior de este paso, entonces podrá colocar el cable como se indica en la ilustración de abajo. Esta configuración permite al cortacésped trabajar dentro del paso estrecho mientras corta la parte interior del césped, pero le impide cruzar a otras zonas.

4.4. Sujeción del cable de perímetro al suelo

○ Antes de iniciar el tendido del cable de perímetro, es recomendable cortar el césped allí donde se vaya a colocar el cable. A partir de ahí, será más fácil fijar el cable al suelo. De este modo se reduce el riesgo de que el cortacésped dañe el cable durante su funcionamiento.
- NO es necesario enterrar el cable de perímetro, aunque puede hacerlo hasta 5 cm de profundidad.
o Tense el cable mientras clava la estaca en el suelo.

¡ADVERTENCIA!

¡Proteja sus ojos! ¡Proteja sus manos!

Utilice protección para los ojos y guantes de trabajo adecuados cuando clave las estacas. Un suelo duro o seco puede hacer que las estacas se rompan al clavarlas.

• Utilice un martillo para introducir las estacas en el suelo.
  ○ Inserte las estacas a una distancia que mantenga el cable por debajo del nivel de la hierba e impida que el cable se convierta en un riesgo de tropiezo (aproximadamente 75 cm entre estacas).
• El cable y las estacas se harán invisibles gradualmente al crecer el nuevo césped.
• Si se necesita cable adicional para completar la instalación, conéctelo usando los conectores estancos suministrados con la unidad. (Véase la sección 11.4 – Empalme del cable de perímetro).

Use sólo los conectores de cable suministrados con la unidad. Ni unos cables trenzados, ni un terminal roscado fijado con cinta aislante son empalmes satisfactorios.

La humedad del suelo hará que los conductores se oxiden, lo que más adelante provocará un cortocircuito.

4.5. De vuelta a la estación base – Finalización de la instalación del cable de perímetro

Una vez que el circuito de cable de perímetro esté completado y fijado al suelo con estacas, finalice la instalación conectando el principio y el final del cable de perímetro a la tapa de la estación base.

o Fije los dos cables de perímetro al suelo utilizando la misma estaca y dejando suficiente cable suelto.
o Corte el extremo que no tiene conector para dejarlos de la misma longitud y retuerza los dos cables.
o Pele 5 mm de aislamiento del extremo del cable.
○ Inserte el extremo del cable sin conector en el orificio del conector. Utilice un destornillador pequeño de punta plana para apretar y fijar este cable en el conector.

Destornillador pequeño de punta

4.6. Colocación y conexión de la estación base

○ Coloque la estación base en el cable de perímetro como se indica en la figura de la derecha.
○ Alinee el centro de la estación base con el cable.

○ Conecte el conector del cable de perímetro a la tapa de la estación base.

- Una vez posicionada la estación base, introduzca 2 estacas en los orificios de la estación base como se indica en la figura de la derecha. Sólo podrá insertar las dos estacas restantes después de haber comprobado la posición de la estación base durante el proceso de instalación inicial (ver sección 5.2).

4.7. Conexión de la centralita de control

Para encontrar una ubicación adecuada para la centralita de control, consulte la sección 3.3. Para obtener las instrucciones de instalación de la centralita de control, consulte la sección 4.1.2.

Colocación y fijación del cable de extensión

Seguridad – ¡Evite lesiones!

¡El cable de extensión que va desde la centralita de control hasta la estación base debe sujetarse firmemente al suelo! Nunca debe suponer un riesgo de tropiezo.

El cable de extensión debe pasar SOLO por superficies suaves. No debe pasar sobre superficies duras (por ejemplo, una acera, la calzada) donde no pueda sujetarse firmemente.

4.7.1. En la ubicación de la centralita de control:

• Conecte el cable CC que viene de la centralita de control al cable de extensión de 15 m.
• Conecte la centralita de control a una toma de corriente normal (230V / 120V).

- El indicador de atraque (1) se iluminará si el cortacésped está en la estación base.

- El indicador de atraque (3) se iluminará si el cortacésped no está en la estación base.

4.8. Instalación en una zona sin estación base

Una zona sin estación base es un área del césped que no está conectada a una estación base.

En estas áreas se debe instalar un interruptor de perímetro.

Cuando sea necesario se podrá trasladar el interruptor de perímetro a otras zonas.

4.8.1. Determinar la ubicación del interruptor de perímetro

Tenga en cuenta lo siguiente para instalar el interruptor de perímetro en una ubicación óptima:

• El interruptor de perímetro debe instalarse fuera del perímetro de la zona sin estación base.
• Seleccione una ubicación seca y protegida.
• El interruptor de perímetro debe montarse verticalmente.
• El interruptor de perímetro se suministra con una fuente de alimentación para uso en interiores. Elija una ubicación cerca de una toma de corriente normal (230V / 120V).

Nota – hay disponible una batería recargable para el interruptor de perímetro como accesorio (véase el capítulo 12 – Accesorios).

4.8.2. Opciones de colocación del interruptor de perímetro

• El conector del interruptor de perímetro se puede conectar y desconectar con facilidad. Esto permite un cambio rápido de una zona a otra.

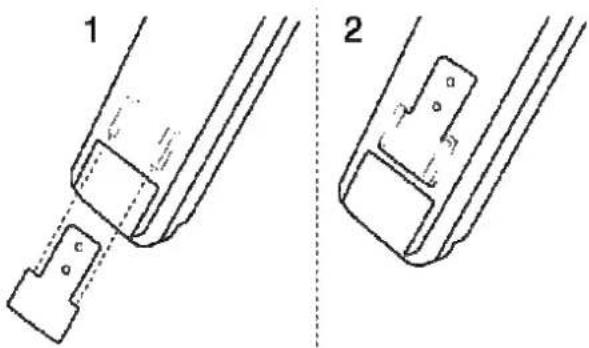

• Puede usar una estaca grande, unida a la parte posterior del interruptor de perímetro, para insertarlo y extraerlo fácilmente del suelo.

- También puede montar el interruptor de perímetro en una superficie vertical, como puede ser una pared o una barandilla. Utilice las tres marcas que hay en la parte posterior de la tapa del interruptor de perímetro.

4.8.3. Colocación del cable de perímetro

La instalación del cable de perímetro en una zona con y sin estación base es la misma, excepto en el punto de inicio:

• El interruptor de perímetro se coloca fuera del área (a 1 metro del césped como mínimo).
• Empiece a tender el cable de perímetro a partir de la ubicación del interruptor de perímetro.

El interruptor de perímetro DEBE montarse verticalmente para mantener su estanqueidad

Los cables que van desde el césped hasta el interruptor de perímetro son contiguos y se tocan.

• Extienda el cable de perímetro desde el interruptor de perímetro hacia el césped.
• Empiece a poner el cable en sentido contrario a las agujas del reloj.
• Una vez completado el circuito de cable de perímetro, lleve el cable de nuevo hacia el interruptor de perímetro.
• Al final del circuito de cable de perímetro tendrá ahora dos cables. Tienda los dos cables sueltos en dirección a la ubicación del interruptor de perímetro y fijelos al suelo utilizando una única estaca para los dos.

4.8.4. En la ubicación del interruptor de perímetro:

• Corte los extremos de cable para dejarlos de la misma longitud y retuerza los dos cables.
• Pele 5mm de aislamiento del cable que no tiene conector.

- Inserte este extremo en el agujero libre del conector y apriete los tornillos.

- Conecte el conector del cable de perímetro al interruptor de perímetro.

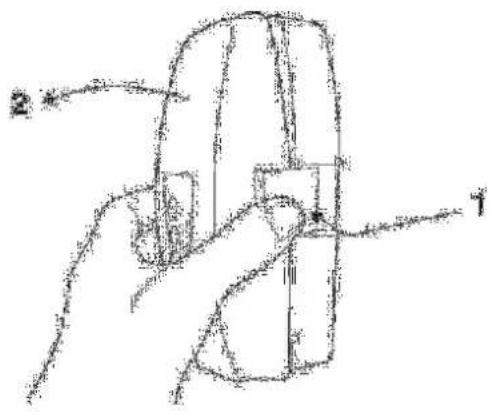

- Sujete el interruptor de perímetro y presione sus pestañas laterales (1) para sacarlo de la tapa posterior (2).

• Enchufe el conector del cable de alimentación en el panel del interruptor de perímetro. Vuelva a colocar la tapa.
• Conecte el cable de alimentación a una toma de corriente normal (230V / 120V).

¡IMPORTANTE! La fuente de alimentación es para uso EXCLUSIVO en interiores.

Elija un lugar protegido, seco y bien ventilado que NO esté expuesto a la luz directa del sol, al agua o a la lluvia.

- Pulse el botón "ON" del interruptor de perímetro.

Una pequeña luz verde parpadeante junto al botón "ON" indica que el sistema está activo y que funciona correctamente.

El panel de control incorpora otros indicadores: indicador de cable de perímetro desconectado roto e indicador de empalme (conexión) deficiente.

El interruptor de perímetro cuenta con una función de apagado automático. No es necesario apagarlo después de cada uso. El interruptor de perímetro se apagará automáticamente después de 12 horas de funcionamiento. Usted puede apagarlo manualmente manteniendo pulsado el botón ON/OFF durante 3 segundos. Se escuchará un pitido para indicar que el interruptor de perímetro está apagado.

El interruptor de perímetro puede funcionar con una batería recargable (disponible como accesorio).

5. Preparación de la unidad

Antes de usar la unidad por primera vez, usted debe realizar algunos ajustes preliminares sencillos. Una vez terminados los preparativos, la unidad estará lista para cortar su césped.

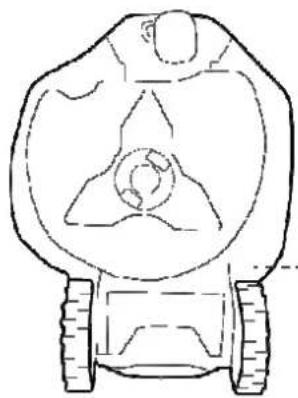

5.1. Ajustar la altura de corte

Rango de corte de las cuchillas: 15 – 60 mm

Para ajustar la altura de corte de las cuchillas haga lo siguiente:

¡PRECAUCIÓN! ¡DESACTIVE SIEMPRE EL INTERRUPTOR DE SEGURIDAD ANTES DE AJUSTAR LA ALTURA DE CORTE!

• Levante la parte delantera del cortacésped.
• Gire el mando mientras lo empuja hacia abajo.
• Para aumentar la altura de corte, gire en el sentido de las agujas del reloj.
• Para reducir la altura de corte, gire en sentido contrario a las agujas del reloj.
• La altura de corte aparece en el lateral del cortacésped.

Interruptor de seguridad

Ajuste del altura de corte

5.2. Instalación inicial (paso a paso)

Asegúrese de que el interruptor de seguridad está activado y de que la centralita de control está conectada antes de iniciar el proceso de instalación inicial.

El cortacésped está ahora listo para llevar a cabo el proceso de instalación inicial.

5.2.1. Uso del panel de control

Utilice los botones del panel de control de la siguiente manera:

• Pulse las flechas "derecha" o "izquierda" hasta que aparezca la opción deseada.
• Pulse OK para seleccionar el valor que aparece en la pantalla.
• Pulse "Atrás" (STOP) para volver o cancelar.

Flechas derecha/izquierda

Botón de ajustes

5.2.2. Elegir las unidades de medida y los formatos

	Área / Distancia Temp. Reloj
EU	Metros Celsius	24 horas
US	Pies Fahrenheit		12 horas(AM / PM)

Mo Tu We Th Fr Sa Su

5.2.3. Ajustar fecha y hora

• Desplácese por el menú para ajustar el Día y pulse OK para confirmar.
• De splácese por el menú para ajustar la Hora y pulse OK para confirmar.

5.2.4. Área de la zona principal

- Desplácese por el menú para seleccionar el área aproximada (m²) de la zona principal donde está instalada la estación base. En caso de existir una zona adicional (subzona o zona separada), no la incluya en el área de la zona principal (se establecerá de forma separada).

Nota – Es necesario realizar los ajustes anteriores (5.2.1 – 5.2.3) para poder utilizar el cortacésped. Cada pulsación del botón STOP hará que la pantalla cambie a un paso anterior del proceso.

5.2.5. Test de posición de la estación base

• Después de configurar el área, aparecerá la indicación U001 (Test de posición de la estación base).
• Coloque la unidad dentro del césped, aproximadamente 3 m delante de la estación base, mirando hacia el cable de perímetro, y pulse OK para iniciar el test.
• La unidad se dirigirá hacia la estación base:

Si la unidad no inicia el test, aparecerá uno de los siguientes mensajes:

E3 (No señal de cable) – Confirme que la centralita de control está conectada a la toma de corriente y que el cable de extensión está conectado en sus dos lados: a la centralita de control y a la estación base.

U029 (Intercambiar cables en el conector del jardín) – El cable de perímetro ha sido conectado en la dirección opuesta. Intercambie los cables en el conector del jardín.

- La unidad entrará en la estación base, dará marcha atrás, esperará frente a la estación base y mostrará la indicación U002 (Estaca base).

En caso de que aparezca el mensaje U051 (Recolocar estación base):

• Desplace la estación base ligeramente para alinearla con el cable de perímetro.
• Compruebe que no haya obstáculos que interfieran con la entrada del cortacésped a la estación base.

- Mientras está en pantalla la indicación 'U002' (Estaca base), inserte las estacas restantes de la estación base para fijarla al suelo y pulse OK.

5.2.6. Test de posición del cable

• U003 aparece en la pantalla (Test posición cable) – pulse OK.
• La unidad seguirá el cable alrededor del borde para probar la posición del cable.

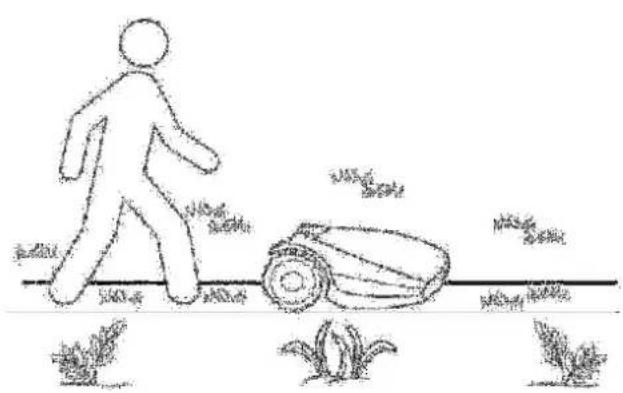

  Camine al lado del cortacésped mientras está siguiendo el borde.
  Una vez completado el proceso, la unidad entrará en la estación base y habrá finalizado el proceso de instalación.

Si la unidad tropieza con algún obstáculo a lo largo del borde, se detendrá, dará marcha atrás y mostrará la indicación 'U052' (Ajustar cable):

- Desplace el cable ligeramente hacia dentro.

- Pulse OK para continuar con el test de cable.

- Desplace el cable ligeramente hacia dentro. - Pulse OK para continuar con el test de cable.

- Si en algún momento desea que el cortacésped circule más cerca del borde para ampliar el área cubierta, pulse Stop (aparecerá la indicación 'U003' - Test posición cable):

- Desplace el cable ligeramente hacia fuera.

- Coloque el cortacésped delante de la sección modificada del cable.

- Pulse OK para continuar con el proceso 'Test posición cable'.

- Desplace el cable ligeramente hacia fuera. - Coloque el cortacésped delante de la sección modificada del cable. - Pulse OK para continuar con el proceso 'Test posición cable'.

- Si desea salir del proceso de configuración, pulse el botón STOP de forma continuada durante 3 segundos. La pantalla cambiará a la visualización principal (hora actual).

- Después de completar el Test de posición del cable, pruebe el cortacésped en modo "Cerca cable seguir" para confirmar que completa el desplazamiento cerca del cable sin dificultades y sin adquirir ningún cable adyacente ni golpear ningún obstáculo en su camino hacia la estación base.

- Si el cortacésped no completa el modo "Cerca cable seguir" de forma satisfactoria hasta la estación base, entonces reduzca la distancia de este modo (menú P004) y repita el test hasta que lleve a cabo el desplazamiento sin ningún tipo de problema.

- Si desea salir del proceso de configuración, pulse el botón STOP de forma continuada durante 3 segundos. La pantalla cambiará a la visualización principal (hora actual). - Después de completar el Test de posición del cable, pruebe el cortacésped en modo "Cerca cable seguir" para confirmar que completa el desplazamiento cerca del cable sin dificultades y sin adquirir ningún cable adyacente ni golpear ningún obstáculo en su camino hacia la estación base. - Si el cortacésped no completa el modo "Cerca cable seguir" de forma satisfactoria hasta la estación base, entonces reduzca la distancia de este modo (menú P004) y repita el test hasta que lleve a cabo el desplazamiento sin ningún tipo de problema.

¡IMPORTANTE! Para reiniciar el proceso de instalación inicial, pulse los botones STOP + Ajustes + Flecha izquierda de manera continuada durante más de 4 segundos. Esto devolverá la unidad a sus valores de fábrica (Ajustes "Predeterminados").

5.2.7. Tras completar la instalación

Una vez que se haya completado la instalación del cable, coloque estacas adicionales con una separación de aproximadamente 0,75 m entre ellas.

- Utilice estacas adicionales en las zonas donde haya abultamientos o depresiones en el césped.

Si es necesario, compre más estacas.

- Inspeccione la instalación del cable en busca de posibles riesgos de tropiezo.

6.1. Funcionamiento automático

○ Como parte de la instalación inicial, se le habrá pedido que defina el tamaño de su césped. Basándose en este ajuste, la unidad calculará automáticamente el tiempo de corte requerido para su césped (Ciclo de corte).
- Una vez finalizada la instalación inicial, la unidad quedará configurada para realizar automáticamente el siguiente ciclo de operaciones de corte:
- -Cuando la batería esté totalmente cargada, la unidad abandonará automáticamente la estación base.
- -Cortará el césped.
- Buscará la estación base cuando el nivel de carga de la batería sea bajo (la unidad no ejecutará la operación de corte cuando esté buscando la estación base).
- - Recargará la batería y quedará lista para la siguiente operación programada.
- -Continuará cortando el césped hasta que complete el tiempo de corte requerido (fin de un ciclo de corte).

Nota: En la primera acción de cada ciclo de corte, la unidad sólo corta el césped del borde. En el resto de operaciones, la unidad cortará el césped obviando el borde. Cuando la frecuencia de corte (p001 en la sección 6.4.2) se ajusta a ALTA, la unidad cortará el borde dos veces a la semana.

o La unidad permanece en la estación base durante el Tiempo inactivo predeterminado (todo el domingo y todas las noches de 23:00 a 06:00). El tiempo inactivo se puede modificar – véase la sección 6.4.1.3.
- El tiempo de corte requerido se calcula automáticamente a partir del ajuste de Área. El tiempo de corte se puede modificar utilizando el menú Horas de corte (%) – véase la sección 6.4.1.2.
- Por defecto, la unidad corta el césped de toda el área (es decir, inicia un nuevo ciclo de corte) dos veces a la semana. Esto corresponde a una frecuencia de corte media, la cual puede cambiarse utilizando el menú Frecuencia de corte – véase la sección 6.4.2 (p001 en la tabla).

¡Nota!

La unidad tiene potencia para cortar hierba alta. Sin embargo, al cortar hierba alta durante el primer uso o durante el primer corte de césped de la temporada, usted verá algunas zonas de corte irregular.

Tenga paciencia, ya que pueden pasar unos días o una semana hasta lograr la misma altura y aspecto en todo el césped.

6.2. Panel de control

Panel de control y sus botones:

6.3. Funcionamiento manual

El funcionamiento manual se utiliza cuando se desea enviar manualmente la unidad a cortar el césped, independientemente del funcionamiento automático programado.

Para iniciar el funcionamiento manual, cuando la unidad está en la estación base, pulse uno de los botones (excepto el botón STOP) para que aparezca la visualización.

Si la batería está completamente cargada y el funcionamiento automático está activado (véase la sección 7.3), entonces se mostrará la hora de inicio de la siguiente operación, de lo contrario aparecerá el día y la hora actuales. Una vez que aparezca la visualización, elija el modo de funcionamiento deseado de entre los que se indican en la tabla de abajo:

Modo de funcionamiento Bloqueo infantil desactivado Bloqueo infantil activado
Corte de césped con borde –Cortar el césped del borde antes de empezar a cortar la zona interior.Es recomendable utilizar este modo una vez o dos a la semana, en función de lo rápido que crezca el césped.	Pulse una vez el botón 'Borde antes de cortar' (flecha izquierda)	Pulse el botón 'Borde antes de cortar' (flecha izquierda) y luego pulse OK
Corte de césped sin borde –Cortar el césped sólo de la zona interior, sin el borde.Es recomendable utilizar este modo sólo en la primera operación de cada ciclo de corte.	Pulse una vez el botón 'Cortar césped' (flecha derecha)	Pulse el botón 'Cortar césped' (flecha derecha) y luego pulse OK

Nota – si se define una subzona, en la pantalla aparecerá L1 (zona principal) al seleccionar el modo de funcionamiento. Utilice los botones de flecha para desplazarse y elegir la zona que desea cortar y pulse OK.

6.4. Opciones del menú

Existen varios niveles de opciones de menú que se pueden ajustar en su unidad:

A. Ajustes básicos
B. Ajustes avanzados
C. Ajustes en la App Robomow®

6.4.1. Ajustes básicos

Los ajustes básicos constituyen las opciones de menú más comunes que pueden ser modificadas por usuario.

Cada uno de los ajustes básicos tiene un icono en el cortacésped (consultar la sección 6.2 – Panel de control) que se enciende para indicar la opción de menú seleccionada.

Para cambiar los ajustes básicos, pulse el botón 'Ajustes'.
o Cada pulsación del botón Ajustes hará que la visualización se mueva entre las 4 opciones de menú siguientes:

6.4.1.1. Día y hora – Ajustar el día y la hora actuales.

Pulse el botón 'Ajustes' para que el icono de 'Día y hora' (Reloj) quede encendido de forma constante.

'Día' parpadea → Avance hasta el día deseado y pulse OK para confirmar;

'Horas' parpadea → Avance hasta la hora deseada y pulse OK para confirmar;

'Minutos' parpadea → Avance hasta el minuto deseado y pulse OK para confirmar;

¡Nota! Si se apaga el cortacésped y luego se encender de nuevo, las indicaciones "Día" y "Hora" empezarán a parpadear, indicando que es necesario volver a ajustar el día y la hora.

6.4.1.2. Horas de corte (%) - Aumentar/reducir el número de horas de corte (en %) necesarias para cubrir el tamaño del césped.

Pulse el botón 'Ajustes' dos veces hasta que el LED 'Horas de corte (%)' se encienda de forma fija.

Utilice las flechas de desplazamiento para ajustar el número de horas de corte (en %) y pulse OK para confirmar.

El valor por defecto de este ajuste es 100%, y se puede modificar desde 50% hasta 150%.

Ejemplo: un valor de 120% significa que la unidad estará un 20% más de horas sobre el césped.

6.4.1.3. Tiempo inactivo - Ajustar el tiempo que el cortacésped estará inactivo. Los tiempos de funcionamiento inactivos se pueden ajustar para días específicos de la semana y para horas específicas de cualquier día.

Día(s) inactivo(s) define el/los día(s) en los que el cortacésped estará inactivo (por defecto: domingo).

Horas inactivas define las horas en las que la unidad no realizará ninguna operación de corte y permanecerá en la estación base (por defecto: 23:00-06:00)

¡IMPORTANTE!

Es necesario completar toda la secuencia de Días y horas inactivos para poder guardar los ajustes. Si se pulsa el botón STOP antes de completar toda la secuencia no se guardarán los ajustes.

Para cambiar el Tiempo inactivo, es necesario realizar los siguientes pasos:

• Pulse el botón 'Ajustes' 3 veces hasta que el icono 'Tiempo inactivo' se encienda de forma fija.
• La indicación de Días inactivos actual se encenderá de forma fija
• Pulse el botón OK; 'Mon' empezar a parpadear.

- Pulse la flecha DERECHA para avanzar hasta el día que desee ajustar.

- Pulse 'OK' para cambiar entre las opciones 'Activo' e 'Inactivo' para ese día:

El LED se enciende - 'Día inactivo' (el cortacésped permanecerá en la estación base todo el día).

El LED se apaga - día disponible para cortar el césped.

Pulse la flecha DERECHA para avanzar hasta el siguiente día que desee ajustar.

• Desplácese hacia la derecha por todos los días hasta que 'Horas inactivas' empiece a parpadear.
• Primero ajuste la hora en la que comenzarán las Horas inactivas y pulse 'OK'. A continuación, ajuste la hora en la que finalizarán las Horas inactivas.
• La unidad no actuará durante las Horas inactivas configuradas en cada día de la semana.
• Si se han desactivado demasiados días/horas en relación con una zona, entonces aparecerá 'E8' (Reducir tiempo inactivo) – deberá reducir el número de horas inactivas de manera que la unidad tenga suficiente tiempo para cortar el césped.
• Para desactivar las 'Horas inactivas', ajuste la misma hora para el inicio y el final (esto es: 00:00 a 00:00).
• Sólo se puede ajustar una ventana de horas inactivas en los ajustes básicos. Para abrir una ventana adicional de horas inactivas, utilice la App Robomow®.

6.4.1.4. Área – Actualizar el tamaño del césped en caso de que haya sido modificado.

• Pulse el botón 'Ajustes' 4 veces hasta que el icono 'Área' parpadee.
• Desplácese por el menú para cambiar el área y pulse 'OK' para confirmar.
• Si hay más de una zona definida, primero avance para seleccionar la zona que desea editar y ajuste el área para esa zona como se ha descrito anteriormente.

Los nombres de las zonas son los siguientes:

L1 - Zona principal
L2 - Zona separada A
L3 - Zona separada B

A1 - Subzona 1

A2 - Subzona 2

A3 - Subzona 3

A4 - Subzona 4

6.4.2. Ajustes avanzados

Los ajustes avanzados son opciones de menú adicionales que no se modifican muy a menudo y que, por tanto, no están incluidas en los ajustes básicos.

• Para modificar cualquier opción/función de los ajustes avanzados, pulse el botón 'Ajustes' de forma continuada durante 3 segundos.
• Aparecerá 'P001'. Utilice las flechas para desplazarse hasta el ajuste que desee modificar y luego pulse OK.
  • Utilice el botón de flecha para cambiar el ajuste y pulse OK para confirmar.
• Avance para cambiar las opciones de menú adicionales o pulse STOP para volver a la visualización principal.

A continuación se muestran las opciones de los ajustes avanzados:

Pantalla	Ajuste Descripción	Opciones
P001	Frecuencia de corte(Por defecto = 2)	Controla la frecuencia de los ciclos de corte en una zona concreta del césped.La frecuencia de corte por defecto es Media (equivalente a dos ciclos de corte en una semana). Esto significa que la unidad completará todo el ciclo de corte de su césped dos veces a la semana.Los números del menú representan los siguientes valores de frecuencia de corte:1 – BAJA (un ciclo de corte en una semana)2 – MEDIA (dos ciclos de corte en una semana)3 – ALTA (corte diario según el Tiempo inactivo)Si existe más de una zona, la frecuencia de corte se puede ajustar para todas las zonas juntas o para cada zona individualmente. Puede seleccionar "Todo" para todas las zonas o avanzar hasta una zona concreta que desee modificar.Durante la temporada baja, cuando el ritmo de crecimiento de la hierba es más lento, es recomendable cambiar la frecuencia de corte a "BAJA". Este periodo de reposo ayuda al césped y prolonga la vida útil del cortacésped.El ritmo de crecimiento del césped cambia durante el año (dependiendo de la temperatura, del tipo de césped, del fertilizante, etc.).Una fertilización alta y condiciones climatológicas favorables pueden hacer que el césped crezca más rápido. En esos casos, utilice la opción Frecuencia de corte para disminuir el tiempo entre ciclos.El intervalo mínimo es Cada 2 días, pero sólo está disponible para zonas relativamente pequeñas, donde la unidad puede cortar el césped de toda el área en menos de 2 días.	1/2/3
P002	Islas(Por defecto = OFF)	En raras ocasiones, es posible que observe que el cortacésped da vueltas innecesariamente alrededor de una isla de perímetro mientras busca la estación base.La opción Islas ayuda a solucionar esta situación. Para evitar estas situaciones, active la función Islas.Cuando la función Islas esté activada, el cortacésped aplicará un método especial de búsqueda de la estación base. A consecuencia de ello, la unidad puede tardar más tiempo en llegar a la estación base.Véase también el menú P006 más abajo.	On/ OFF
P003	Cerca cable seguir(Por defecto = ON)	Cuando la unidad completa su operación, o cuando el botón Inicio le indica que debe ir a la base, ésta se dirige automáticamente a la estación base.La unidad circula a lo largo del cable de perímetro con una desviación dinámica (no centrada) para evitar marcas de rueda a lo largo de la misma ruta. Este comportamiento de retorno puede ser desactivado.	On/ OFF
P004	Cerca cable seguir - Distancia máxima(Por defecto = modificada según el área de césped)	La distancia máxima respecto al cable a la que la unidad circulará cuando vuelva a la estación base.La distancia no representa unidades de medida reales.Los valores de Distancia de compensación van de 1 a 12. Representan diferentes distancias respecto al cable.Cuanto mayor sea el ajuste de Distancia, menor será la probabilidad de marcas a lo largo del perímetro.Las islas de perímetro que están relativamente cerca del cable de perímetro o de pasajes estrechos pueden impedir que el cortacésped complete su desplazamiento hasta la estación base en modo 'Cerca cable seguir'. En esos casos, reduzca la distancia para permitir que el cortacésped complete el desplazamiento hasta la estación base.	1-12
P005	Cerca cable seguir - Distancia mínima(Por defecto = 1)	La distancia mínima respecto al cable a la que la unidad circulará cuando vuelva a la estación base.Cuanto mayor sea el número, mayor será la distancia a la que circularáel cortacésped respecto al cable cuando vuelva a la estación base.	1-5
P006	Test "Cerca cable seguir"	Permite probar el cortacésped con distancia máxima en el modo 'Cerca cable seguir' definido en el menú P004.Si el cortacésped no es capaz de completar el desplazamiento en modo 'Cerca cable' sin tropezar con ningún obstáculo, entonces es recomendable que reduzca la distancia máxima ajustada en el menú P004.
P007	Sensor de lluvia(Por defecto = ON)	La función de Sensor de lluvia detiene el funcionamiento de la unidad en caso de lluvia o ambiente muy húmedo.Esto es recomendable para la salud del césped. Sin embargo, cortar el césped mojado no presenta ningún problema técnico.	On/ OFF
P008	Sensibilidad del sensor de lluvia(Por defecto = 25)	La unidad detecta lluvia cuando el valor de lectura real se sitúa por debajo del valor de sensibilidad fijado, y pospone la operación.Cuanto más alto sea el ajuste de sensibilidad, más sensible será la unidad para detectar la lluvia.	0-30
P009	Borde On/Off(Por defecto = ON)	"Borde" es un modo especial en el que la unidad sigue el cable de perímetro para cortar de forma completa y precisa los bordes del césped.En céspedes en los que no se puede realizar bien el mantenimiento del borde y en los que cortacésped tiene difícil completar el recorrido por el perímetro, es recomendable ajustar el modo "Borde" a "Off".Al ajustar "Borde" a "Off" se desactiva el modo Borde en salidas automáticas desde la estación base, pero todavía es posible cortar el borde cuando se pulsa el botón "Borde" en el panel de control.	On/ OFF
Pantalla	Ajuste Descripción Opciones
P010	Bloqueo infantil(Por defecto = OFF)	La función "Bloqueo infantil" bloquea los botones para impedir una puesta en marcha accidental de la unidad, especialmente por parte de niños.Si la función "Bloqueo infantil" está ajustada a 'On', entonces para utilizar el cortacésped será necesario pulsar primero uno de los botones de modo de funcionamiento y luego pulsar el botón OK para confirmar.	On/ OFF
P011	Antirrobo /Protección de seguridad(Por defecto = OFF)	La función Anti-robo / Protección hace que suene una alarma en caso de que se use accidentalmente el cortacésped o se retire de su zona designada.Para activar la función Anti-robo / Protección por primera vez, ajustela a 'On' y seleccione un código PIN de 4 dígitos.Consejo:Elija un número que pueda recordar. Anóteło (parte inferior del Capítulo 10), y guárdelo en un lugar seguro.Cuando se active el sistema Anti-robo / Protección, en pantalla aparecerá 0000. Introduzca su código de 4 dígitos para desactivar la función Anti-robo / Protección.Si no se introduce un código, entonces el mensaje cambiará a U062 (Alarma se activará pronto). Introduzca el código, de lo contrario se activará la alarma.	On/ OFF1234
P012	Antirrobo /ProtecciónCambiar código PIN	Permite cambiar el código PIN de la función Anti-robo / Protección.Introduzca un nuevo código y luego repítalo para su confirmación.	0000
P013	Estación base(Por defecto = ON)	Esta opción debe usarse en una zona separada que cuenta con una estación base.Si usted ha definido más de una zona, seleccione la zona correspondiente antes de cambiar el ajuste.	On/ OFF
P014	Añadir zona separada	Permite la adición deuna zonaseparada.L2 aparece en el caso de la Zona separada A – pulse OK.Avance para configurar el área de la zona separada y pulse OK.	L2100
P015	Eliminar zona	Permite eliminar una zona separada o unasubzona.Seleccione la zona que desee eliminar y pulse OK.	L2/L3A1/A2/A3/A4
P016	Sonido(Por defecto = ON)	Utilice la opción Sonido para desactivar todos dos sonidos que no estén relacionados con la seguridad.	On/ OFF
P017	Mobile Communication System (Sistema de comunicación móvil)(Por defecto = OFF)	Permitela comunicación remota con el cortacésped utilizando un módulo GSM que se puede adquirir por separado.Para más información, consulte la sección 12 – Accesorios.	On/ OFF
P018	Estadísticas(Por defecto = OFF)	Este menú aparece sólo si P018 está ajustado a 'On'.Permite enviaralfabricante las estadísticas defuncionamiento del cortacésped para su diagnóstico en caso de problemas.	On/ OFF
P019	Bluetooth Remote Control Pairing(Emparejamiento con un mando a distancia Bluetooth)	Permite emparejar su unidadcomunmando a distancia Bluetooth externo, disponible como accesorio (consulte la sección 12 Accesorios).
P020	Last Termination Event (Último evento de finalización)	Activa la Vista de comportamiento de la visualización especial(puede ser necesaria para una base de servicio)
P021	Funcionamiento automático(Por defecto = ON)	Este menú activa o desactiva (pausa) el Funcionamiento automático en la zona principal ('L1'), en una de las subzonas ('A1/A2/A3/A4') o en toda el área del césped ('Todo').Cuando se desactiva el Funcionamiento automático en una zona concreta, el cortacésped obviará esa zona y continuará cortando el césped del resto de zonas.	TodoL1A1/A2/A3/A4On/ OFF
Pantalla	Ajuste Descripción Opciones
P020	Last Termination Event (Último evento de finalización)	• Activa la Vista de comportamiento de la visualización especial (puede ser necesaria para una base de servicio)
P021	Funcionamiento automático(Por defecto = ON)	• Este menú activa o desactiva (pausa) el Funcionamiento automático en la zona principal ('L1'), en una de las subzonas ('A1/A2/A3/A4') o en toda el área del césped ('Todo').• Cuando se desactiva el Funcionamiento automático en una zona concreta, el cortacésped obviará esa zona y continuará cortando el césped del resto de zonas.	TodoL1A1/A2/A3/A4On/ OFF
P022	Añadir subzona	• Permite la adición de una subzona. El número máximo de zonas puede ser diferente en cada modelo.• Aparecerá A1/A2/A3/A4 (nombre de la primera subzona disponible) - pulse OK.• Si el cortacésped no se encuentra en la estación base, entonces aparecerá 'U044' ("Colocar el cortacésped en la estación base"). Coloque el cortacésped en la estación base y pulse OK.• El cortacésped empezará a desplazarse hacia la subzona. Se mostrará 'U041' ("Pulsar el botón STOP en la entrada de la subzona.").• Pulse el botón 'STOP' cuando la unidad se encuentre en algún punto más allá del paso estrecho y dentro de la subzona (Punto de entrada).• Avance para configurar el área de la subzona y pulse OK.• ¡Nota! Este proceso no forma parte de la instalación inicial (véase la sección 5.2)• La configuración del área de una subzona puede actualizarse posteriormente a través del menú "Área" de la opción Ajustes básicos (véase la sección 6.4.1).• La distancia hasta el punto de entrada de la subzona se puede actualizar posteriormente a través del menú P023	A1/A2/A3/A4100
P023	Update Distance To Sub-Zone(Actualizar distancia hasta subzona)	• Este menú aparece sólo si se ha definido una subzona.• Permite actualizar la distancia hasta el punto de entrada de la subzona.• Desplácese para seleccionar la subzona deseada (A1/A2/A3/A4) y pulse OK para actualizar la distancia hasta el punto de entrada.
P024	SmartMow(Por defecto = OFF)	• Habilita la función SmartMow exclusiva.• La función SmartMow permite una operación de corte más eficiente gracias a los giros suaves y continuos que realiza la unidad al llegar al borde del césped.• Esta función puede no ser igual de eficiente en todos los tipos de césped o en algunas partes de un césped concreto.• Cuando se activa esta función por primera vez en una zona concreta, es posible que la unidad necesite cruzar el césped y "tocar" el cable de perímetro varias veces (para realizar una calibración inicial del algoritmo) antes de empezar a realizar giros suaves en el borde del césped.• Si se ha definido más de una zona, existe una opción que permite habilitar esta función para una zona concreta o para todo el césped ("todo").	TodoL1/L2/L3A1/A2/A3/A4On/ OFF
P025	SmartMow Solapamiento del borde(Por defecto = 10)	• Permite ajustar el grado de solapamiento con el borde del césped a la hora de realizar giros suaves y continuos en modo SmartMow.• El aumento de este valor provocará un solapamiento mayor con el borde del césped (para unos mejores resultados de corte), pero en algunos casos podría impedir que el cortacésped realice un giro suave.• Si se ha definido más de una zona, este ajuste puede configurarse para cada zona individual o para todo el césped ("todo").	5-30
P026	TurboMow(Por defecto = OFF)	La función TurboMow permite un corte más rápido y enérgico de la hierba alta durante el primer corte de la temporada.Cuando se usa un cortacésped por primera vez, o si se devuelve la unidad a sus valores de fábrica (ajustes "predeterminados" - véase la sección 5.2), esta función se ajusta automáticamente a ON para proporcionar unos mejores resultados ya desde el ciclo de corte inicial. Al final del ciclo de corte inicial, la función se desactivará automáticamente (ajustada a OFF).Este menú permite activar la función TurboMow manualmente. Se mostrará el mensaje 'U094' ("Aumentar la altura del cortacésped al activar el modo TurboMow."). Al final del ciclo, la función se desactivará automáticamente (ajustada a OFF).	On/ OFF

6.4.3. Ajustes de la App Robomow®

Al utilizar la App Robomow ^® usted tendrá acceso a opciones adicionales de menú que no están disponibles en la unidad, como la opción de definir una configuración externa de una estación base o establecer una ventana adicional de horas inactivas.

6.5. Funcionamiento en una zona sin estación base (utilizando un interruptor de perímetro)

Para que la unidad funcione en una zona sin estación base, es necesario que el interruptor de perímetro esté activado y que el cortacésped se encuentre dentro del área de perímetro activa.

• Verifique que el interruptor de perímetro está conectado a la zona que va a ser cortada.
• Pulse el botón "ON" para activar el interruptor de perímetro.
• Dirija/transporte la unidad a la zona del césped. Para obtener las instrucciones de transporte, consulte el apartado "Transporte" de la sección 1.3.
• Para iniciar la operación, seleccione el modo de funcionamiento deseado, pulse los botones de flecha para elegir la zona que desea cortar y pulse OK para iniciar la operación (consulte la sección 6.3).
• Cuando la unidad haya completado el corte del césped, se quedará sobre el mismo. Usted tendrá que dirigirla/transportarla hasta su lugar de carga.

7. Utilización de la centralita de control

7.1. Alertas de la centralita de control

Evento	Alerta
El indicador de atraque esta encendido.	El cortacésped está en su estación base.
El indicador de funcionamiento esta encendido.	El cortacésped no se encuentra en su estación base.
El indicador On/Off del funcionamiento automático está encendido.'OFF' aparecerá en la pantalla del cortacésped.	Funcionamiento automático en pausa
Indicador de cable - Parpadea y emite pitidos	El cable de perímetro está cortado, desconectado o es demasiado largo.
Todos los indicadores parpadean	El cortacésped no ha regresado a la base 4 horas después de haber salido. Cuando el cortacésped se detecte en la estación base, las alertas se apagarán.
Todos los indicadores parpadean y el zumbador suena durante 10 segundos.	La opción Anti-robo está ajustada a On, y el cortacésped ha sido retirado de la estación base cuando no estaba programado para funcionar.

Nota - Para detener una alerta cuando está sonando, pulse el botón On/Off.

7.2. Apagar/encender el zumbador

- Mantenga pulsado el botón On/Off durante 10 segundos.

• Un pitido corto indica Encendido.
• Un destello indica Apagado.

7.3. Activar/desactivar el funcionamiento automático

- Esta opción se usa para desactivar (pausar) un funcionamiento automático predefinido de la unidad. Esta opción no impide el funcionamiento manual (Sección 6.3).

- Mantenga pulsado el botón Funcionamiento automático On/Off durante 2 segundos.

Se encenderá un LED rojo en la centralita de control. La indicación 'OFF' aparecerá en la pantalla del cortacésped.

o Si la unidad está actualmente en el proceso de corte:

• La unidad completará el ciclo de corte actual.
• Después de completar el ciclo de corte actual, la unidad permanecerá en la estación base y no iniciará ningún otro ciclo de corte.

- Para activar el funcionamiento automático

o Mantenga pulsado el botón On/Off durante 2 segundos.
- Utilice el menú P021 del apartado Ajustes Avanzados (véase la sección 6.4.2 para más detalles).

8. Carga

8.1. Carga durante la temporada

La estación base es la principal fuente de carga cuando el unidad está atracada, y mantendrá la carga óptima de la batería a la espera de su salida.

8.2. Carga fuera de temporada

Durante los meses fuera de temporada, como el invierno, es necesario:

- Cargar completamente la batería en la estación base hasta que el indicador se ponga verde y luzca de manera continua. ¡Nota! El interruptor de seguridad debe estar en la posición 'On' durante la carga.

Indicadores LED de carga:

• Rojo@encendido de forma fija - Carga de la batería.
• Verde parpadeando – Durante la carga de la batería.

• Verde encendido de forma fija – Batería totalmente cargada.

• Retire la unidad de su estación base. Apague el interruptor de seguridad y guarde el cortacésped a temperatura ambiente.

• Si se guarda el cortacésped durante más de 3 meses, será necesario recargar la batería cada 3 meses hasta que el indicador de batería muestre que está totalmente cargada.

• La carga se puede llevar a cabo de una de las siguientes maneras:

• Coloque el cortacésped en la estación base para su carga.

• Conecte la unidad directamente a la centralita de control de la siguiente manera:

Desconecte el cable CC entre la centralita de control y el cable de extensión de 15 m y conéctelo a la parte posterior del cortacésped como se indica en la figura de la derecha.

- Una vez iniciada la temporada, sólo tiene que colocar la unidad en su estación base para comenzar el funcionamiento automático.

9. Solución de problemas y mensajes de usuario

9.1. Códigos de error generales

La unidad monitoriza continuamente su funcionamiento. Genera códigos de error para ayudarle a que funcione sin problemas.

En la caja se suministra una pegatina que contiene los códigos de error más comunes. Puede colocarla en el cortacésped para su comodidad.

E9* (Ver Solución de problemas de este manual) representa paradas y errores que no son muy comunes y, por tanto, no aparecen en la Tabla de códigos de error anterior. Si aparece el código E9, pulse la flecha DERECHA para recibir el motivo del código de error por el cual se ha detenido la unidad y consulte el manual de usuario para obtener más información.

• Normalmente, si el cortacésped se detiene, aparece un código de error. Este mensaje permanece activo durante 5 minutos. Si usted llega más tarde de esos 5 minutos, la pantalla estará en blanco.
• Para activar la unidad y ver el último código de error mostrado antes de la parada, pulse el botón OK el cortacésped.

Tabla de códigos de error de la unidad
E1	Atascada en el sitio
E2	El cortacésped está en el exterior
E3	No hay señal del cable
E4	Comprobar la alimentación
E5	Comprobar las cuchillas / altura de corte
E6	Comprobar la tracción
E7	Problema en la rueda delantera
E8	Reducir el tiempo inactivo
E9*	Consultar la sección Solución de problemas del manual
E5XX	Llamar al servicio técnico

La siguiente tabla muestra todos los códigos de error y ofrece posibles causas y acciones correctivas.

Visualización	Mensaje	Posible causa/evento	Acciones correctivas
E 1	Atascada en el sitio	- La unidad se ha quedado atascada. No puede continuar circulando.- Los motores de la rueda motriz han estado trabajando bajo una gran carga.- La unidad tiene dificultad para girar en el sitio debido a que la rueda delantera está bloqueada por una zanja o una hendidura.	- Saque la unidad de esta ubicación concreta y reinicie la operación.- Corrija la causa por la que quedó atrapada.- Compruebe que no hay zanjas o hendiduras en el terreno alrededor del cortacésped. Rellene con tierra y nivele.- Compruebe que las ruedas motrices pueden girar libremente y que no hay nada que las bloquee.- Verifique que la altura de corte no es demasiado baja para el estado del césped. Aumente la altura de corte si es necesario.
E 2	La unidad está en el exterior	- El cable de perímetro está demasiado cerca del borde del césped.- El cable de perímetro se ha colocado de forma incorrecta alrededor de una isla de perímetro.- La pendiente del césped es demasiado pronunciada a lo largo del borde.- La unidad no consigue girar en el borde y esto hace que el cortacésped se deslice fuera de la zona designada.- Se ha iniciado el funcionamiento automático mientras el robot se encuentra fuera del circuito del cable de perímetro.	- Compruebe que el cable de perímetro no está demasiado cerca del borde. Desplace el cable hacia la parte interior del césped.- Confirme que el cable de perímetro se ha colocado de acuerdo con las instrucciones del manual.- No incluya zonas con pendientes demasiado pronunciadas.- Verifique que la altura de corte no es demasiado baja.- Aumente la altura de corte.- Sitúe la unidad dentro del césped y reanude la operación.
E 3	No hay señal del cable	- La centralita de control/interruptor de perímetro no está encendida(o) o no está conectada(o).- La centralita de control necesita ser reiniciada.- El cable de perímetro no está conectado a la estación base/interruptor de perímetro.- El cable de perímetro está cortado.	- Asegúrese de que la estación base está conectada a la alimentación de red.- Desconecte la centralita de control de la alimentación de red y vuelva a conectarla transcurridos 10 segundos.- Compruebe que el cable de baja tensión entre la centralita de control y la estación base está conectado.- Compruebe las indicaciones LED de la centralita de control.- Compruebe la conexión del cable de perímetro a la estación base / interruptor de perímetro.- Compruebe si hay algún cable cortado en la instalación. Repare el cable roto con el conector estanco suministrado en la caja.
E 4	Comprobar la alimentación	- La centralita de control no está enchufada correctamente en la toma de corriente.- No llega corriente a la toma de corriente o la alimentación de red está desactivada.- Los contactos del cortacésped o de la estación base están sucios.- No se detecta la carga, aunque existe contacto físico entre los contactos del cortacésped y de la estación base.	- Confirme que la centralita de control está enchufada a la toma de corriente.- Active la alimentación de la toma de corriente.- Compruebe la toma decorriente enchufando otro aparato.- Limpie los contactos con un cepillo o un trapo.- Compruebe que hay una buena conexión entre la centralita de control y la estación base.
E 5	Comprobar las cuchillas / altura de corte	- El motor de corte ha sufrido sobreintensidad durante demasiado tiempo a causa de la hierba alta o de un obstáculo que ha quedado atrapado o enrollado alrededor de las cuchillas.- Algo impide girar a las cuchillas con normalidad (acumulación excesiva de trozos de hierba bajo la plataforma de corte; cuerda u objeto similar atrapado en las cuchillas).	- PRECAUCIÓN - Desactive el interruptor de seguridad antes de revisar las cuchillas.- Inspeccione las cuchillas para ver si hay algún material o resto que impida su giro.- Limpie los trozos de hierba acumulados utilizando un palo de madera.
E 6	Comprobar la tracción	- Ha quedado atrapada hierba u otros objetos alrededor de la rueda motriz.- Los motores de tracción han estado trabajando bajo una gran carga durante mucho tiempo.	- Inspeccione las ruedas motrices y retire los trozos de hierba u otros objetos.
E 7	Problema en la rueda delantera	- La rueda delantera se ha levantado del suelo mucho tiempo durante el funcionamiento.	- Si la unidad ha chocado con un obstáculo, desconecte el interruptor de seguridad y levante la parte delantera: Retire una parte el objeto de la zona de corte.- Si la unidad está siendo utilizada en una pendiente demasiado pronunciada para un corte seguro, excluya esta parte de la zona de corte.- Si la hierba alta está impidiendo que la rueda delantera gire libremente por el suelo, aumente la altura de corte.- Si el suelo tiene agujeros o depresiones grandes donde puede caer la rueda delantera al pasar, rellene estas zonas con tierra y nivele
E 8	Reducir el tiempo inactivo	- Se han programadb demasiados días y/o horas inactivas para su zona de césped. Los ajustes actuales no se modificarán.- La frecuencia de corte es demasiado alta para los ajustes actuales de Tiempo inactivo. Los ajustes de Tiempo inactivo volverán a sus valores por defecto.- El ajuste de Área es demasiado alto para los ajustes actuales de Tiempo inactivo. Los ajustes de Tiempo inactivo volverán a sus valores por defecto.	- Reduzca el número de días inactivos y/o el número de horas inactivas para que la unidad pueda completar el corte de su césped.- Reduzca la frecuencia de corte (véase p001 en la tabla de la sección 6.4.2).- Reduzca el ajuste de Área.
E 9	Consultar la sección Solución de problemas del manual	- E 9 se muestra para todos aquellos mensajes no referenciados en la tabla anterior.	- Pulse el botón 'flecha derecha' para recibir el código del motivo de la parada y consulte la siguiente tabla para obtener más información acerca del motivo de la parada, sus causas y las acciones adoptar.

9.2. Códigos de error detallados

Si la tabla anterior (sección 9.1) no le ofrece suficiente información para ayudar a solucionar el problema, pulse la flecha IZQUIERDA mientras el código de error está en pantalla para recibir un número que le proporcionará más detalles acerca del problema y consulte la tabla debajo:

Visualización	Mensaje Posible causa/evento Acciones correctivas
0010	Sobrecalentamiento motor de corte	- El motor de corte ha estado trabajando bajo una gran carga durante mucho tiempo.	- No es necesaria ninguna acción – la unidad reiniciará automáticamente el funcionamiento cuando se enfrié el motor de corte.
0011	Sobrecalentamiento motor de tracción	- Los motores de tracción han estado trabajando bajo una gran carga durante mucho tiempo.	- No es necesario hacer nada.- La unidad reiniciará automáticamente el funcionamiento cuando se enfrié el motor de tracción.
0012	No hay señal del cable	- Véase E3 en la tabla anterior
0014	Problema en la rueda delantera	- Véase E7 en la tabla anterior
0015	Botón pulsado	- Uno de los botones del panel de control se ha quedado pulsado.	- Pulse OK para confirmar el mensaje y continúe con la operación. Este mensaje sólo es informativo.
0016	Temperatura baja	- El cortacésped no sale automáticamente de la estación base cuando la temperatura ambiente es inferior 5°C (41°F).- Información - Cuando la temperatura es inferior a 5°C (41°F), el césped no crece o crece muy lentamente.No obstante, la salida manual está habilitada.	- No es necesario hacer nada.- La unidad reanudará el funcionamiento automáticamente en el momento en que la temperatura ambiente suba por encima de los 5°C (41°F).
0020	Lluvia detectada	- El funcionamiento se retrasa cuando la unidad detecta lluvia.- La unidad debe reanudar su funcionamiento 30 minutos después de haberse detenido al detectar lluvia.	- No es necesaria ninguna acción.- El mensaje se sigue mostrando en pantalla hasta que la unidad deja de detectar lluvia y, a continuación, empieza a cortar el césped.
0021	Comprobar la altura de corte	- El motor de corte ha sufrido sobreintensidad durante demasiado tiempo a causa de la hierba alta o de un obstáculo que ha quedado atrapado o enrollado alrededor de las cuchillas.- Algo está impidiendo que las cuchillas giren libremente.Acumulación excesiva de hierba bajo la plataforma de corte; cuerda u objeto similar atrapado en las cuchillas.	- PRECAUCIÓN – Desactive el interruptor de seguridad antes de revisar las cuchillas.- Inspeccione las cuchillas para ver si hay algún material o resto que impida su giro.- Limpie los trozos de hierba acumulados utilizando un palo de madera.
0022	Comprobar el motor de corte	- El motor de corte ha sufrido sobreintensidad durante demasiado tiempo en la estación base antes de iniciar el funcionamiento.	- PRECAUCIÓN – Desactive el interruptor de seguridad antes de revisar las cuchillas.- Retire la unidad de la estación base. Inspeccione las cuchillas para ver si hay algún material o resto que impida su giro.
0023	Comprobar la alimentación	- Véase E4 en la tabla anterior
0026	Problema en la base	- La unidad no consigue entrar en la estación base varias veces de forma consecutiva.	- Ajuste la posición de la estación base.- Limpie los contactos con un cepillo o un trapo.
0027	Inicio en otro lugar	- Los motores de las ruedas motrices han estado trabajando bajo una gran carga durante el funcionamiento automático o manual.	- Asegúrese de que el cortacésped no está atascado, lo que hace que las ruedas motrices patinen.- Compruebe que no hay agujeros o surcos en el terreno alrededor del cortacésped. Rellene con tierra y nivele.- Compruebe que las ruedas motrices pueden girar libremente y que no hay nada que las bloquee.- Saque el cortacésped de esta ubicación concreta y reinicie la operación.
0028	Cruce al exterior	- El cable de perímetro está demasiado cerca del borde.- La pendiente del césped es demasiado grande.- La unidad no consigue girar en el borde y esto hace que el cortacésped se deslice fuera de la zona designada.- La unidad se ha salido del circuito del cable de perímetro por causa de una zona inclinada o de césped mojado.	- Desplace el cable hacia la parte interior del césped.- No incluya esta zona debido a sus pendientes pronunciadas.- Rellene los agujeros y huecos que hay en el suelo.- Aumente la altura de corte.
0030	Iniciar dentro	- Se ha iniciado el funcionamiento automático mientras el robot se encuentra fuera del circuito del cable de perímetro.	- Sitúe la unidad dentro del césped y reanude la operación.
0031	Atascada en el sitio	- Véase E1 en la tabla anterior
0060	Comprobar las horas de corte (%)	- El valor de horas de corte % que ha programado es demasiado alto para su área de césped.	- Reduzca las horas de corte % que ha programado para la(s) zona(s) de su césped.
0061	Reducir el tiempo inactivo	- Véase E8 en la tabla anterior

9.3. Mensajes de usuario

La siguiente tabla ofrece información acerca de los mensajes de usuario que se pueden visualizar en el cortacésped:

Visualización	Mensaje / Descripción Acción requerida
BATT	Recargar batería. Batería baja. Recargue la batería.
U001	Comprobar la posición de la estación base. Mostrado durante la instalación inicial.	Consulte la sección 5.2.4 del manual de usuario.
U002	Fijar laestación base con una estaca. Mostrado durante la instalación inicial.	Consulte la sección 5.2.4 del manual de usuario.
U003	Comprobar laposición del cable. Mostrado durante la instalación inicial.	Consulte la sección 5.2.5 del manual de usuario.
U004	Test de cable finalizado (durante la instalación inicial)) Mostrado sólo cuando se usa la App Robomow a .	Ninguna acción requerida.
U017	El tiempo de funcionamiento se ha completado según lo previsto	Ninguna acción requerida.
U018	El tiempo de funcionamientoes más corto de lo previsto	La duración de la batería es muy corta. Sustituya la batería.
U024	Mantener cargando si no se usa. Mostrado sólo si el cortacésped está desconectado de un adaptador de carga.	Es recomendable mantener el cortacésped conectado a la corriente cuando no se usa.
U025	Desconectar antes de levantar	Esnecesario desconectar el interruptor del sistema antes de levantar y transportar el cortacésped.
U029	Intercambiar cables en el conector deljardín Mostrado durante la instalación inicial.	Intercambie los cables en el conector del jardín. Consulte la sección 5.2.4 del manual de usuario.
U032	Conectar el interruptor del sistema. Mostrado en caso de que el cortacésped esté conectado a la estación de carga, pero el interruptor del sistema esté en la posición 'Off'.	Sitúe el interruptor del sistema en la posición 'On'.
U041	Pulsar el botón STOP en la entrada de la subzona. Unidad	Pulse el botón STOP en el punto en el que desee que el cortacésped empiece a actuar en la subzona.
U042	Aprender la distancia del borde	El cortacéspedaprende la distancia del cable de perímetro en una zona separada. Pulse STOP para aprender la distancia.
U043	Ir al punto de entrada de la subzona. Mostrado cuandoel cortacésped se desplaza hasta la subzona.	Ninguna acción requerida.
U044	Colocar la unidad en la estación base.	Coloque la unidaden la estación base antes de iniciar el proceso de añadir una subzona.
U051	Reubicar la estación base. Mostrado durante la instalación inicial.	Consulte la sección 5.2.4 del manual de usuario.
U052	Ajustar el cable Consulte la sección 5.2.5 del manual de usuario.
U062	Una alarma se activará pronto.	Este mensaje le solicita que introduzcael código PIN antes de que suene la alarma anti robo.
U064	La operación de búsqueda de la estación base no se puede llevar a cabo	Cuandose pulsa el botón 'Inicio' en una zona sin estación base.
U086	Esperando la señal...La unidad ha detenido su funcionamiento. No detecta ninguna señal.	Compruebe la alimentación de la centralita de control.Puede haberse producido corte de corriente. No es necesario hacer nada. La unidad reanudará el funcionamiento en el momento en que vuelva la corriente.
U087	Sobrecalentamiento del motor de corte, Enfriando... El motor de corte ha estado trabajando bajo una gran carga durante mucho tiempo.	No es necesaria ninguna acción – la unidad reiniciará automáticamente el funcionamiento cuando se enfríe el motor de corte.
U088	Sobrecalentamiento del motor de tracción, Enfriando...Los motores de tracción han estado trabajando bajo una gran carga durante mucho tiempo.	No es necesario hacer nada.La unidad reiniciará automáticamente el funcionamiento cuando se enfríe el motor de tracción.
U089	La funciónBloqueo infantil está activada.Los botones operativos se bloquean para impedir una puesta en marcha accidental de la unidad, especialmente por parte de niños.	Para utilizar la unidad, pulse primero uno de los botones de modo de funcionamiento y luego pulse el botón OK para confirmar.
U090-U093	Problema de entrada alasubzona 1/2/3/4.El cortacésped no puede salir / rodear la estación base en su camino hacia la subzona, o no puede entrar en la subzona.La unidad intentará llegar a la subzona cada dos horas.Si la unidad no puede llegar a la subzona después de tres intentos, permanecerá en la estación base hasta el final del ciclo de corte actual.La unidad no pasará a la siguiente subzona (si existe), si no puede llegar a la subzona actual.	Intente iniciar el corte manual (consultar la sección 6.3 – Funcionamiento manual). Compruebe si hay algo que impide que el cortacésped retroceda y/o rodee la estación base. Confirme que el cortacésped se desplaza a lo largo del cable de perímetro y que no traspasa el borde del césped cuando sale de la estación base.Confirme que la unidad es capaz de seguir el cable de perímetro a lo largo del paso estrecho hasta llegar a la subzona. Consulte la sección 4.3.3 para obtener instrucciones sobre cómo establecer un paso estrecho correctamente.
U094	Aumentar la altura de corte alapartivar el modo TurboMow.	Consulte la sección 5.1 y P026 en la sección 6.4.2 del Manual de usuario.

9.4. Solución de problemas básicos

La siguiente tabla ofrece información y posibles causas de otras averías que no generan códigos de error. Si no se puede solucionar una avería utilizando estas tablas, póngase en contacto con su servicio técnico.

Problema encontrado	Posible causa/evento Acciones correctivas
Calidad de corte deficiente	- Cuchillas desafiladas	- Sustituya las cuchillas.
	- El césped es demasiado alto para la altura de corte ajustada.	- Es recomendable cortar menos de un tercio de la parte verde del césped.- Ajuste la altura de corte a una posición más alta y luego vaya bajándola progresivamente.- Si esta situación se produce durante una temporada de crecimiento rápido, cambie el la frecuencia de corte (consultar la sección 6.4.2 – P001).
	- El césped está mojado y provoca la acumulación de trozos de hierba alrededor de las cuchillas.	- Para un mejor corte, utilice la unidad cuando el césped esté seco. No corte el césped en las primeras horas de la mañana.- Desconecte el interruptor de seguridad y utilice guantes gruesos para limpiar y retirar los trozos de hierba.
El cortacésped no encuentra la estación base	- Hay una isla de perímetro o un paso estrecho que impide al cortacésped completar su circulación hasta la estación base en modo "Cerca cable seguir".	- Reduzca la distancia del modo "Cerca cable seguir" en el menú Ajustes desde el valor por defecto 7.
El cortacésped no sale de la estación base durante mucho tiempo	- Existen varios motivos posibles, incluidos tiempos inactivos, detección de lluvia, etc.	- Mantenga pulsado el botón "Inicio" durante 1 segundo mientras el cortacésped se encuentra en la estación base. Se mostrará el código del motivo de la no salida durante 3 segundos. Consulte la sección 9.4.1 para obtener una descripción detallada de los códigos de no salida.
La unidad hace ruido y vibra.	- Cuchillas dañadas o desequilibradas	- Compruebe si existen ramas, piedras u otros objetos en el césped que puedan dañar la cuchilla.- Sustituya las cuchillas.
El cortacésped no atraca correctamente y, a veces, no se alinea con los contactos de la estación base.	- Diferencia de altura entre el césped y la superficie de la estación base.	- Rellene el césped con un poco de tierra para igualar la altura con la estación base y así facilitar un acceso franco.
	- El cable situado debajo de la estación base no está tenso y ubicado en el medio de la base.	- Compruebe que el cable situado debajo de la estación base está recto, tenso y centrado debajo de la base.
	- La estación base está colocada en una pendiente lateral.	- Desplace la estación base hasta un terreno relativamente llano.
	- La estación base está colocada demasiado cerca de una esquina del césped.	- Mueva la estación base de manera que no quede a menos de 3 m de una esquina.
Resultados desiguales en el corte	- El tiempo entre operaciones es demasiado largo debido a ventanas de tiempo inactivo prolongadas.	- Reduzca la ventana de tiempo inactivo para permitir que la unidad complete más rápidamente el ciclo de corte y consiga unos resultados de corte uniformes.
	- La hierba crece muy deprisa.	- Si esta situación se produce durante una temporada de crecimiento rápido, cambie el la frecuencia de corte (consultar la sección 6.4.2 - P001).
	- La forma del césped es complicada (pasos estrechos, obstáculos e islas).	- En un césped con forma complicada es necesario emplear más tiempo para conseguir los mejores resultados de corte.- Aumente el porcentaje de horas de corte (consulte la sección 4.3.2.1).
	- El área programada es más pequeña que el tamaño real del césped.	- Aumente el área de la zona (consulte la sección 4.3.3 Editar una zona existente).
La unidad se pone en funcionamiento durante el Tiempo inactivo.	- El reloj está ajustado incorrectamente en el cortacésped.	- Compruebe que la hora se ha ajustado correctamente en la unidad.- Ajuste la hora (consulte la sección 4.4.4).
		- Resetee el Tiempo inactivo (consulte la sección 4.3.1).
La unidad se pone en funcionamiento durante la lluvia.	- El sensor de lluvia está desactivado o su sensibilidad se ha ajustado a un valor muy bajo.- La función "Islas" está activada. En este caso, la unidad busca la base moviéndose por el césped. Este método de búsqueda especial tarda más tiempo, y puede crear la impresión de que la unidad sigue cortando el césped cuando, de hecho, está buscando la estación base	- Active el sensor de lluvia y ajuste su sensibilidad si es necesario (consulte la sección 6.4.2 - P007/p008)- No es necesaria ninguna acción especial. Para más información sobre la función Islas On/Off, consulte la sección 6.4.2 - P002.
El indicador de cable cortado parpadea en la centralita de control	- El cable de extensión está dañado o desconectado entre la centralita de control y la estación base.	- Confirmé que el cable de extensión está enchufado y que los hilos del cable están conectados firmemente.
	- El cable de perímetro está cortado.	- Camine a lo largo del cable de perímetro.- Busque cortes o roturas en el cable.- Repárelo con los conectores de empalme de la unidad.
El indicador de conexión deficiente parpadea en la centralita de control	- Conexiones deficientes	- Inspeccione y repare todas aquellas conexiones que sean deficientes, estén sueltas o presenten corrosión.
	- Ni unos cables trenzados ni un terminal roscado fijado con cinta aislante son empalmes satisfactorios.- La humedad del suelo hace que los conductores se oxiden.	- Utilice los conectores suministrados en la caja. Estos conectores son impermeables y proporcionan una conexión eléctrica fiable.

9.4.1. Descripción de los códigos de no-salida

Código	Descripción Acción correctiva
00	Ninguna. La salida automática funciona correctamente. Ninguna.	Espere a que el ciclo de carga actual finalice.
01	La batería del cortacésped no está todavía en el estado requerido para una salida automática.	Ninguna. Espere a que el ciclo de carga actual finalice. Puede tardar más de lo habitual.
02	Se ha activado el Tiempo inactivo. No se produce ninguna salida automática durante el Tiempo inactivo.	Ninguna. Valide los ajustes del Tiempo inactivo (véase la sección 6.4.1)
03	El ciclo de corte se ha completado. Esperando la siguiente operación programada.	Ninguna.
04	Se detectó lluvia o condiciones de humedad durante los últimos 30 minutos.	Ninguna. Si la lluvia ha parado, espere al menos otros 30 minutos.Si no se ha producido ningún tipo de lluvia, considere ajustar la sensibilidad del sensor (véase P008 en la sección 6.4.2) o llame la línea de asistencia técnica del producto.
05	El cortacésped está apagado Active el interruptor de seguridad
07	Es necesaria una respuesta del usuario (interacción) para continuar la operación actual.	Confirme el mensaje de error.
08	Varias operaciones de corte consecutivas fueron más cortas de lo esperado. Normalmente acompañado por U018 ("Tiempo de funcionamiento más corto de lo esperado").	Inspeccione las cuchillas y las ruedas motrices del cortacésped.El tiempo de funcionamiento de la batería puede ser demasiado corto.
09	Instalación inicial en ejecución	La instalación inicial debe completarse antes de que se inicio el funcionamiento automático.
11	Funcionamiento automático desactivado mediante el menú P021 (véase la sección 6.4.2)	Active el funcionamiento automático a través del menú p021.
12	La centralita de control ha puesto en pausa el funcionamiento automático	Active de nuevo el funcionamiento automático en la centralita de control o a través del menú P021.
13	Todos los días de la semana están configurados como días inactivos	Valide los ajustes del Tiempo inactivo (véase la sección 6.4.1)
14	El cortacésped está siendo cargado directamente por la centralita de control (a través del conector CC)	Desconecte el cable CC del cortacésped. Coloque el cortacésped en la estación base.
15	Las celdas de la batería están siendo equilibradas en el modo de carga especial	Ninguna. Espere a que el ciclo de carga actual finalice. Puede tardar más de lo habitual.
16	El cortacésped se encuentra en la estación base, pero no se suministra tensión de carga	Inspeccione la conexión de la centralita de control a la estación base.Confirme que no hay nada que bloquee los contactos de carga.
17	Temperatura ambiente baja	Ninguna. La unidad saldrá automáticamente cuando la temperatura sea más alta.
18	Problema de entrada en la subzona. La unidad no pudo entrar en una de las subzonas	Consulte U090-U093 en la sección 9.3

10. Características técnicas del producto

	Robo Scooter 3(	Robo Scooter 4(	Robo Scooter 6(
Designación	Unidad	Unidad	Unidad
Tamaño máximo de césped	300m2	400m2 600m	2
Estación base	Incluida	Incluida	Incluida
Dimensiones del robot	63 x 46 x 21 cm	63 x 46 x 21 cm	63 x 46 x 21 cm
Dimensiones del paquete	80 x 54 x 33 cm	80 x 54 x 33 cm	80 x 54 x 33 cm
Peso del robot 11,1 kg / 24,5 lb. 11,1 kg / 24,5 lb.
Peso del paquete	22,8 kg / 50,5 lb.	22,8 kg / 50,5 lb.	22,8 kg / 50,5 lb.
Ancho de corte	28 cm	28 cm	28 cm
Altura de corte	15-60 mm	15-60 mm	15-60 mm
Potencia de corte	200 varios	200 varios	200 varios
Motores de corte	CC con escobillas	CC sin escobillas	CC sin escobillas
Nivel sonoro	Máxima potencia: 67,6 dB medidos (garantizados 69 dB)Ruido en los oídos del operador: inferior a 70 dB
Tipo de batería	Litio de 26V (LiFePO4)	Litio de 26V (LiFePO4)	Litio de 26V (LiFePO4)

Código PIN del Antirrobo / Protección

Anote su código PIN de 4 dígitos del anti-robo / protección.

Consulte aquí si alguna vez olvida el código.

Número de serie de la unidad

11. Mantenimiento y almacenaje

11.1. Instrucciones generales

• Desconecte siempre el interruptor de seguridad de la unidad antes de comprobar, limpiar, trabajar en la unidad o sustituir las cuchillas. Nunca intente reparar o ajustar el cortacésped mientras esté en funcionamiento.
• Inspeccione y limpie la unidad con regularidad. Sustituya los componentes gastados para mejorar el rendimiento y así garantizar una mayor vida útil de su producto.
• En caso de producirse vibraciones anormales, detenga la unidad, desactive el interruptor de seguridad y compruebe la existencia de daños en las cuchillas. Sustituya las cuchillas desgastadas/dañadas para mantener el equilibrio de la unidad. Si las vibraciones continúan, llame al servicio técnico para su reparación.
• Use solamente el equipo y accesorios originales. No está permitido modificar el diseño original de la unidad. Todas las modificaciones que se hagan serán bajo su propio riesgo.

11.2. Mantenimiento y eliminación de la batería

- La batería no necesita ningún tipo de mantenimiento, pero tiene una vida útil limitada de 2-4 años. La vida de la batería dependerá de la duración de la temporada y del número de horas de uso de la unidad. De este modo, será recomendable cambiar la "Frecuencia de corte" (sección 6.4.2 – P001 en la tabla) cuando el ritmo de crecimiento de la hierba sea más lento para así prolongar la vida útil del cortacésped y de la batería.

- Para obtener más información acerca del mantenimiento de la batería durante la temporada de corte, consulte la sección 8.2.

- Eliminación de la batería usada

- ¡IMPORTANTE! No tire las baterías usadas a su basura doméstica. La recogida, reciclaje y eliminación de la batería debe hacerse respetando el medio ambiente. Devuelva la batería usada a un centro de reciclaje de baterías autorizado.

11.3. Almacenamiento durante el invierno y revisión

- Unidad

• Limpie la unidad antes de su almacenamiento invernal.
• Siga las instrucciones para la Carga fuera de temporada de la sección 8.2.
• Guarde el cortacésped en un lugar seco, preferiblemente a temperatura ambiente.

- Estación base

- No es necesario guardar la estación base en invierno. Puede dejarse sobre el césped durante el período invernal.

- Conservación invernal

• Para facilitar el mantenimiento y conservar la unidad en buen estado, es recomendable llevar su unidad a un distribuidor autorizado para que realice las revisiones pertinentes antes de su almacenamiento invernal.
• La conservación invernal incluye operaciones como limpiar los componentes del cortacésped y la plataforma de corte, comprobar la existencia de piezas desgastadas (como cuchillas, ruedas motrices y otros componentes móviles) y sustituirlas si es necesario, comprobar la batería, cargar la versión más reciente del software (que probablemente incluirá nuevas funciones).

11.4. Mantenimiento de la plataforma de corte

La unidad es un cortacésped desmenuzador. Puede acumular trozos de hierba bajo la plataforma de corte, especialmente cuando el césped está húmedo o mojado.

¡Advertencia!

¡Riesgo de lesiones graves!

Desactive siempre el interruptor de seguridad antes de levantar el cortacésped. Las cuchillas están muy afiladas. Pueden provocar cortes profundos o laceraciones.

Use siempre guantes gruesos cuando trabaje con las cuchillas o cerca de ellas.

NUNCA use cuchillas dañadas o rotas. Utilice solamente cuchillas afiladas.

• Inspeccione la parte inferior del cortacésped periódicamente. Límpiela si es necesario.
• Ras pe cuidadosamente los restos de hierba acumulados debajo de la plataforma de corte.

- La mayor parte de la hierba acumulada puede limpiarse utilizando un palito u objeto similar.

- Puede desmontar las cuchillas para tener mejor acceso a las cámaras de corte.

¡IMPORTANTE! No ponga la unidad boca arriba.

En su lugar, incline el cortacésped contra una superficie para tener acceso a la zona de la plataforma de corte.

¡IMPORTANTE! NUNCA use una manguera u otro tipo de líquido para limpiar la parte inferior de la unidad. Los líquidos pueden dañar los componentes. Use sólo un trapo húmedo para limpiar la superficie después del raspado.

11.5. Mantenimiento de las cuchillas

• Examine periódicamente las cuchillas de corte para comprobar si existen daños.
• Utilice solamente cuchillas afiladas. Sustituya cualquier cuchilla que esté dañada.
• Sustituya las cuchillas una vez al año entre temporadas.

¡PRECAUCIÓN! ¡DESACTIVE SIEMPRE EL INTERRUPTOR DE SEGURIDAD ANTES DE MANIPULAR LAS CUCHILLAS!

¡IMPORTANTE! Después de desconectar el interruptor de seguridad, vuelva a ajustar siempre la fecha y la hora. De no hacerlo así, podría producirse un funcionamiento accidental de la unidad.

¡IMPORTANTE! No se deben afilar las cuchillas, ya que esto podría crear desequilibrio en la unidad.

Para desmontar las cuchillas:

• Inserte la parte de la pinza de la herramienta de desmontaje de cuchillas dentro de las hendiduras situadas junto a las lengüetas de bloqueo a cada lado de la cuchilla.
• Gife ligeramente la herramienta de desmontaje de cuchillas de manera que la pinza se sitúe encima de las lengüetas de bloqueo de cada lado.
• Apriete el mango de la herramienta de desmontaje de cuchillas. Se presionarán las lengüetas de bloqueo de cada lado (1).
• Extraliga conjunto de cuchillas del cortacésped (2).
• Cuando vuelva montar las cuchillas, alinee las ranuras de acoplamiento y empuje hasta que oiga un clic, lo que indicará que la cuchilla ha asentado correctamente en el eje.

Interruptor de seguridad

11.6. Empalme del cable de perímetro

Si se necesita empalmar el cable de perímetro, utilice los conectores suministrados en la caja de la unidad. Estos conectores son impermeables y proporcionan una conexión eléctrica fiable.

¡IMPORTANTE! Antes de empalmar el cable de perímetro, desconecte la centralita de control de la toma de corriente.

1. Pele 1 cm del extremo de cada cable y trence los dos extremos utilizando unos alicates.

2. Introduzca los cables trenzados en el conector de empalme.

3. Enrosque el conector sobre los cables trenzados. Asegúrese de que está bien apretado.

¡IMPORTANTE! Ni unos cables trenzados, ni un terminal roscado fijado con cinta aislante son empalmes satisfactorios. La humedad del suelo hará que estos conductores se oxiden, lo que más adelante provocará un cortocircuito.

11.7. Mantenimiento del área de la estación base

• Mantenga la entrada de la estación base y su área circundante limpia de hojas, palos, ramas o cualquier otra suciedad que normalmente se acumula en estas zonas.
• NUNCA riegue con una manguera directamente sobre la estación base.
• Tenga cuidado al recortar cerca de la estación base con un cortabordes motorizado, ya que pueden producirse daños en el cable de extensión.
• En caso de que alguna parte del cable de extensión resulte dañada, deje de usar el cortacésped y la estación base. Desconecte el cable de extensión y sustitúyalo.

11.8. Tormenta eléctrica

Para reducir el riesgo de daños en los componentes en caso de tormenta eléctrica, desconecte el cable de perímetro de la estación base/interruptor de perímetro, y el conector de la centralita de control 230V/120V de la toma de corriente.

12. Accesorios

CuchillasTenga siempre a mano un juego de cuchillas de repuesto.Unas cuchillas afiladas son importantes para la seguridad y buen funcionamiento del equipo.			BateríaUtilizada para sustituir la batería existente y renovar la capacidad de corte.
Cable de perímetroPara grandes superficies de césped o zonas adicionales.			Juego de estacasUtilizadas para fijar el cable de perímetro al suelo.Para grandes superficies de césped o zonas adicionales.
Conectores de reparación de cá:Utilizados para reparar o empalmar los cables			Conectores del jardín (No ref. MRK0038A)Utilizados para conectar el cable de perímetro a la estación base o al interruptor de perímetro.
Estación base y centralita de controlUtilizada para:○ Habilitar ciclos de corte múltiples en una zona separada			Mando a distanciaUtilizado para dirigir y cortar manualmente en cualquier lugar.Incluye una función de seguridad para evitar el uso accidental.
Interruptor de perímetroPara zonas que no están conectadas con la estación base.			Batería para el interruptor de perímetroPreferible para las áreas donde la electricidad no está disponible o no lo suficientemente cerca del interruptor de perímetro.
App Robomow®Garantiza un manejo sencillo e intuitivo de su unidad y abre un abanico más amplio de funciones y opciones de menú, las cuales no están disponibles a través del panel de control del cortacésped.

13. Consejos para el mantenimiento del césped

El cuidado del césped nunca ha sido tan fácil

El mejor momento para cortar el césped

Corte el césped cuando la hierba esté seca. Así se evitará que los recortes de hierba se amontonen y queden apilados sobre el césped. Es mejor cortar el césped a última hora del día que durante las horas de más calor.

Frecuencia de corte

Es conveniente cortar el césped a menudo para obtener pequeñas briznas de hierba. En la temporada de crecimiento activo, la frecuencia de corte deberá aumentarse a una vez cada 3-5 días para no dejar que la hierba crezca mucho. Los recortes de hierba se descompondrán rápidamente sin llegar a cubrir la superficie del suelo. Si la hierba crece demasiado, deberá aumentar la altura de corte, cortar el césped y después ir bajándola a lo largo de distintas pasadas.

Altura de corte

Siga la "regla de 1/3". No corte más de 1/3 de la longitud de la hierba. Un corte adecuado producirá pequeños trozos de hierba que no llegará a cubrir la superficie del césped.

Puede que tenga que cortar el césped más a menudo, o realizar dos pasadas, en las temporadas en las que el césped crece más rápido, como la primavera.

Reciclaje de hierba cortada

El reciclaje de hierba cortada reduce la cantidad de agua necesaria para el césped, ya que los trozos de hierba contienen un 80-85% de agua. El reciclaje de hierba ralentiza las pérdidas por evaporación desde la superficie del suelo, conservándose el agua. Con el reciclaje de hierba cortada, la mayoría de los céspedes necesitan menos cantidad de agua.

Riego

Riegue su césped entre las 4 y las 8 de la mañana, de este modo el agua tendrá tiempo de penetrar en el suelo antes de que el calor del sol provoque su evaporación.

Su césped necesita entre 3 y 4 cm de agua a la semana. Un riego abundante permite desarrollar un sistema de raíces fuerte, haciendo que el césped sea más resistente a las enfermedades y a la sequía.

No riegue en exceso

Un exceso de agua no sólo es un despilfarro, sino que también puede intensificar el crecimiento de la hierba, la cual requerirá un corte más frecuente. Deje que el suelo se seque parcialmente entre riegos. Riegue cuando los 5 primeros centímetros de la tierra estén totalmente secos. Utilice un objeto, como puede ser un destornillador, para comprobar el estado del suelo y medir la profundidad de la humedad.

Fertilización

El reciclaje de hierba cortada reduce la cantidad de fertilizante necesario, ya que los trozos de hierba proporcionan alrededor de 1/4 del abono que el césped necesita anualmente.

Cuchillas

Mantenga las cuchillas de su cortacésped afiladas. Unas cuchillas bien afiladas ofrecen un corte limpio, seguro y eficaz. Si las cuchillas el cortacésped están desafiladas, romperán y desgarrarán la hierba, lo que puede suponer un punto de entrada para organismos patógenos y debilitar la planta. Es recomendable sustituir las cuchillas del cortacésped una vez al año.

Capa de materia seca

La hierba cortada y la materia seca no tienen vinculación entre sí. Tal y como se ha mencionado anteriormente, los recortes de hierba tienen un contenido de agua de aproximadamente el 80-85% y sólo una pequeña cantidad de lignina, por lo que su descomposición es rápida.

Si lo pensamos detenidamente, en los campos de golf, en los estadios deportivos y en los parques se lleva cortando el césped y reciclándolo muchos años, sin que sean necesarios recogedores de hierba.

Una pequeña capa de materia seca (aproximadamente 1 cm) es de hecho beneficiosa para el césped. Los recortes de hierba protegen el sistema de raíces del césped del calor y la evaporación.

14. Garantía

Las condiciones de garantía de nuestra empresa o del importador son válidas en todos los países. Nos hacemos cargo gratuitamente de la reparación de los defectos de su aparato en el marco de las condiciones de garantía, siempre que la causa sea un fallo de material o de fabricación. En caso de reclamaciones de garantía, diríjase a su distribuidor o a la delegación más próxima.

Sadržaj

1. Uvod i sigurnost....3
2. Upoznajte svoju jedinicu ....6
3. Planiranje 9
4. Početno postavljanje....15
5. Priprema jedinice 26
6. Rad....29
7. Korištenje kutije za napajanje 36
8. Punjenje....37
9. Otklanjanje poteškoća i poruke korisniku....38
10. Specifikacije proizvoda....45
11. Održavanje i pohrana....46
12. Dodatna oprema 49
13. Savjeti za održavanje tratine....50
14. Jamstvo....51

1. Uvod i sigurnost

1.1. Uvod
