LIETOŠANAS INSTRUKCIJA A 4600 A Wolf Garten

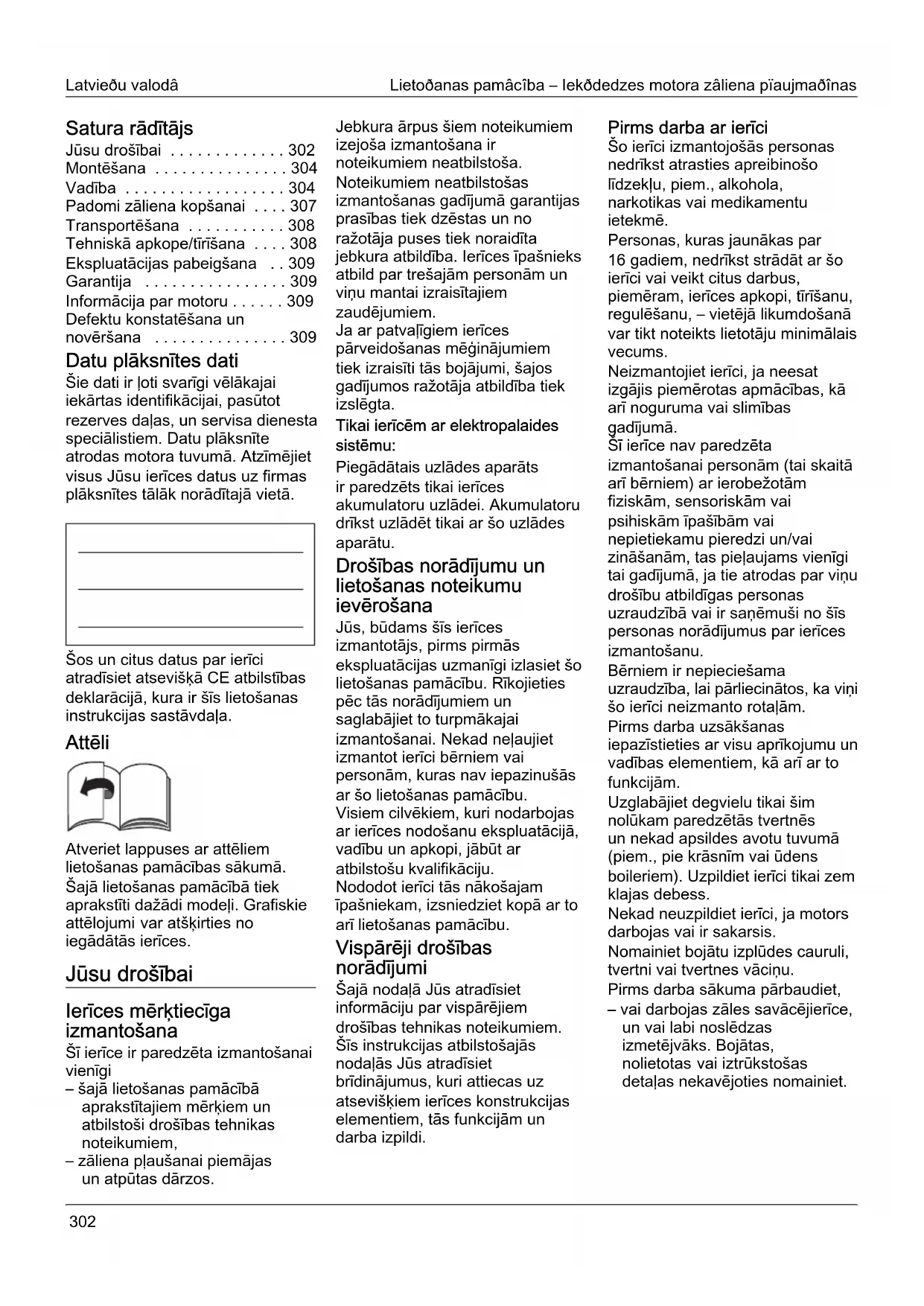

• Satura rādītājs Jūsu drošībai p. 302
• Montēšana p. 304
• Vadība p. 304
• Padomi zāliena kopšanai p. 307
• Transportēšana p. 308
• Tehniskā apkope/tīrīšana p. 308
• Ekspluatācijas pabeigšana p. 309
• Garantija p. 309
• Informācija par motoru p. 309
• Defektu konstatēšana un novēršana Datu plāksnītes dati Šie dati ir ļoti svarīgi vēlākajai iekārtas identifikācijai, pasūtot rezerves daļas, un servisa dienesta speciālistiem. Datu plāksnīte atrodas motora tuvumā. Atzīmējiet visus Jūsu ierīces datus uz firmas plāksnītes tālāk norādītajā vietā. Šos un citus datus par ierīci atradīsiet atsevišķā CE atbilstības deklarācijā, kura ir šīs lietošanas instrukcijas sastāvdaļa. Attēli Atveriet lappuses ar attēliem lietošanas pamācības sākumā. Šajā lietošanas pamācībā tiek aprakstīti dažādi modeļi. Grafiskie attēlojumi var atšķirties no iegādātās ierīces. Jūsu drošībai Ierīces mērķtiecīga izmantošana Šī ierīce ir paredzēta izmantošanai vienīgi – šajā lietošanas pamācībā aprakstītajiem mērķiem un atbilstoši drošības tehnikas noteikumiem, – zāliena pļaušanai piemājas p. 309

atpūtas dārzos. Jebkura ārpus šiem noteikumiem izejoša izmantošana ir noteikumiem neatbilstoša. Noteikumiem neatbilstošas izmantošanas gadījumā garantijas prasības tiek dzēstas un no ražotāja puses tiek noraidīta jebkura atbildība. Ierīces īpašnieks atbild par trešajām personām un viņu mantai izraisītajiem zaudējumiem. Ja ar patvaļīgiem ierīces pārveidošanas mēģinājumiem tiek izraisīti tās bojājumi, šajos gadījumos ražotāja atbildība tiek izslēgta. Tikai ierīcēm ar elektropalaides sistēmu: Piegādātais uzlādes aparāts

paredzēts tikai ierīces akumulatoru uzlādei. Akumulatoru drīkst uzlādēt tikai ar šo uzlādes aparātu. Drošības norādījumu un lietošanas noteikumu ievērošana Jūs, būdams šīs ierīces izmantotājs, pirms pirmās ekspluatācijas uzmanīgi izlasiet šo lietošanas pamācību. Rīkojieties pēc tās norādījumiem un saglabājiet to turpmākajai izmantošanai. Nekad neļaujiet izmantot ierīci bērniem vai personām, kuras nav iepazinušās ar šo lietošanas pamācību. Visiem cilvēkiem, kuri nodarbojas ar ierīces nodošanu ekspluatācijā, vadību un apkopi, jābūt ar atbilstošu kvalifikāciju. Nododot ierīci tās nākošajam īpašniekam, izsniedziet kopā ar to arī lietošanas pamācību. Vispārēji drošības norādījumi Šajā nodaļā Jūs atradīsiet informāciju par vispārējiem drošības tehnikas noteikumiem. Šīs instrukcijas atbilstošajās nodaļās Jūs atradīsiet brīdinājumus, kuri attiecas uz atsevišķiem ierīces konstrukcijas elementiem, tās funkcijām un darba izpildi. Pirms darba ar ierīci Šo ierīci izmantojošās personas nedrīkst atrasties apreibinošo līdzekļu, piem., alkohola, narkotikas vai medikamentu ietekmē. Personas, kuras jaunākas par

gadiem, nedrīkst strādāt ar šo ierīci vai veikt citus darbus, piemēram, ierīces apkopi, tīrīšanu, regulēšanu, – vietējā likumdošanā var tikt noteikts lietotāju minimālais vecums. Neizmantojiet ierīci, ja neesat izgājis piemērotas apmācības, kā arī noguruma vai slimības gadījumā. Šī ierīce nav paredzēta izmantošanai personām (tai skaitā arī bērniem) ar ierobežotām fiziskām, sensoriskām vai psihiskām īpašībām vai nepietiekamu pieredzi un/vai zināšanām, tas pieļaujams vienīgi tai gadījumā, ja tie atrodas par viņu drošību atbildīgas personas uzraudzībā vai ir saņēmuši no šīs personas norādījumus par ierīces izmantošanu. Bērniem ir nepieciešama uzraudzība, lai pārliecinātos, ka viņi šo ierīci neizmanto rotaļām. Pirms darba uzsākšanas iepazīstieties ar visu aprīkojumu un vadības elementiem, kā arī ar to funkcijām. Uzglabājiet degvielu tikai šim nolūkam paredzētās tvertnēs

nekad apsildes avotu tuvumā (piem., pie krāsnīm vai ūdens boileriem). Uzpildiet ierīci tikai zem klajas debess. Nekad neuzpildiet ierīci, ja motors darbojas vai ir sakarsis. Nomainiet bojātu izplūdes cauruli, tvertni vai tvertnes vāciņu. Pirms darba sākuma pārbaudiet, – vai darbojas zāles savācējierīce, un vai labi noslēdzas izmetējvāks. Bojātas, nolietotas vai iztrūkstošas detaļas nekavējoties nomainiet.Lietoðanas pamâcîba – Iekðdedzes motora zâliena pïaujmaðînas Latvieðu valodâ

– vai nav nolietoti vai bojāti griezējinstrumenti, stiprinātājskrūves un viss griezējbloks. Nolietotas vai bojātas detaļas jānomaina specializētajā darbnīcā tikai komplekta veidā, jo tikai tā ir iespējama nelīdzsvarotības izslēgšana. Rezerves daļām un piederumiem jāatbilst ražotāja noteiktajām prasībām. Tādēļ izmantojiet tikai oriģinālās rezerves daļas un oriģinālos piederumus vai arī ražotāja atļautās rezerves daļas vai piederumus. Izmantojot rezerves daļas vai piederumus, kurus ražotājs nav atļāvis lietot, var rasties ievērojams drošības risks. Remontdarbus lūdziet veikt tikai speciālistam vai kādā

specializētajām darbnīcām. Vienmēr uzticiet izpildīt visus apkopes darbus noteiktajā termiņā, lai uzturētu ierīci drošā darba stāvoklī. Darba laikā ar ierīci Strādājot ar ierīci vai veicot tās apkopi, nēsājiet atbilstošu darba tērpu, kā piemēram: – Drošības apavus, – garas bikses, – pieguļošu apģērbu, – Dzirdes aizsargu, – Aizsargbrilles. Individuālā aizsargaprīkojuma lietošana samazina traumu risku. Izvairieties valkāt brīvu apģērbu vai apģērbu, no kura atkarājas auklas vai jostas. Darbs bez dzirdes aizsargiem var radīt dzirdes zudumu. Arī lietojot dzirdes aizsargus, biežāk atpūtieties un saudzējiet dzirdi. Visam drošības aprīkojumam vienmēr jābūt pilnīgi sakomplektētam un piemontētam pie ierīces nevainojamā stāvoklī. Nekādā gadījumā neveiciet drošības aprīkojuma konstrukcijas izmaiņas. Darbiniet ierīci tikai ražotāja noteiktajā un piegādātajā tehniskajā stāvoklī. Nekad neizmainiet rūpnīcā iepriekš noregulētos motora iestatījumus. Izvairieties no atklātas uguns, dzirksteļošanas un nesmēķējiet. Norādījumi par vibrāciju: Svārstību ietekme var radīt nervu bojājumus un asins cirkulācijas traucējumus plaukstās un rokās. – Darba laikā aukstā vidē valkājiet siltu apģērbu un nodrošiniet, lai jūsu rokas vienmēr būtu siltas un sausas. – Atpūtieties. – Konstatējot, ka jūsu pirkstu vai plaukstu āda kļūst nejutīga, kņud, sāp vai arī kļūst balta, apturiet darbus ar iekārtu un nepieciešamības gadījumā sazinieties ar ārstu. Pirms jebkuru ierīces apkopes darbu veikšanas Lai izvairītos no traumām, pirms jebkura darba uzsākšanas ar

ierīci (piem., apkopes un iestatīšanas) un transportēšanas (piem., celšanas un pārnešanas): – izslēdziet motoru, – izvelciet (ja ir) aizdedzes atslēgu, – nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest, – atvienojiet motora aizdedzes sveces spraudni, lai novērstu motora ieslēgšanos aiz neuzmanības, – ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā. Pēc darba ar ierīci Nekad neatstājiet ierīci, neizslēdzot motoru un – ja ir – izvelciet aizdedzes atslēgu. Drošības ierīces

Bīstami Nekad neizmantojiet ierīci ar bojātām vai nepiemontētām drošības pierīcēm. Drošības rokturis (1) Drošības rokturis kalpo Jūsu drošībai, lai Jūs avārijas gadījumā varētu nekavējoties apstādināt motoru un griezējmehānismu. Nekādā gadījumā nemēģiniet pārveidot tā funkcijas. Izmetējvāks (2) vai atsitienu aizsargs (3) Izmetējvāks/atsitienu aizsargs sargā Jūs no griezējmehānisma vai atmestu cietu priekšmetu traumām. Ierīci drīkst darbināt tikai ar iebūvētu izmetējvāku vai atsitienu aizsargu. Uz ierīces attēlotie simboli Uz ierīces atradīsiet dažādus simbolus uzlīmju veidā. Tālāk tiek paskaidrota šo simbolu nozīme: Ievērībai! Pirms ekspluatācijas izlasiet lietošanas pamācību! Bīstamības zonā nedrīkst atrasties trešās personas! Pirms visu apkopes darbu uzsākšanas un pirms ierīces atstāšanas izslēdzot motoru un izvelciet aizdedzes atslēgu. Papildnorādījumus sk. nodaļā „Jūsu drošībai“. Pirms griezējinstrumentu apkopes atvienojiet aizdedzes sveces spraudni! Pirkstiem un kājām nedrīkst atrasties griezējinstrumentu tuvumā! Pirms ierīces noregulēšanas, tīrīšanas vai pārbaudes ierīci izslēdziet un atvienojiet aizdedzes sveces spraudni. !Latvieðu valodâ Lietoðanas pamâcîba – Iekðdedzes motora zâliena pïaujmaðînas

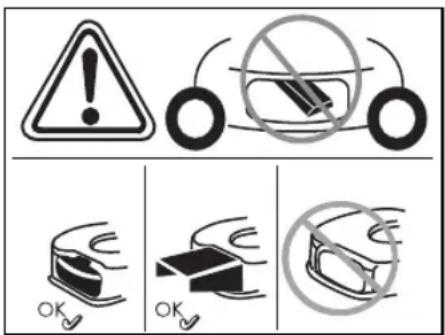

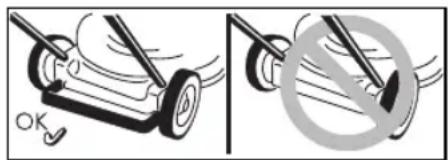

Traumu bīstamība – strādājiet tikai ar montētu atsitienu aizsargu.Traumu bīstamība – strādājiet tikai ar montētu pakaļējo apskavu.Traumu bīstamība – strādājiet tikai ar montētu izmetējvāku.Vienmēr saglabājiet šos simbolus uz ierīces salasāmā stāvoklī.Nomainiet bojātus vai nesa-lasāmus simbolus. Simboli instrukcijā Šajā instrukcijā ir izmantoti simboli, kuri parāda bīstamību vai apzīmē svarīgus norādījumus. Tālāk tiek paskaidrota šo simbolu nozīme: Bīstami Jums tiek norādīts uz bīstamību, kura saistīta ar aprakstīto darbību un personu drošības apdraudēšanu. Ievērībai Jums tiek norādīts uz bīstamību, kura saistīta ar aprakstīto darbību un kuras rezultātā var rasties ierīces bojājumi. Norādījums Ar šo simbolu tiek apzīmēta svarīga informācija un norādījumi par ierīces pareizu lietošanu. Montēšana Ierīces montāža pielikumā ir parādīta attēlos uz atsevišķas lapas.Norādījums par utilizācijuUtilizējiet iepakojuma atlikumus, vecas iekārtas utt. atbilstoši vietējiem noteikumiem. Vadība Ievērojiet arī motora rokasgrāmatas norādījumus! Bīstami Nelaimes gadījums – Personas, un īpaši bērni vai dzīvnieki, pļaušanas laikā nekad nedrīkst atrasties ierīces tuvumā. Viņi var gūt traumas

atsviestiem akmeņiem vai līdzīgiem priekšmetiem. Paklupšana – Iekārtu vadiet tikai gājēju iešanas ātrumā. – Esiet arī īpaši piesardzīgi, pļaujot atpakaļgaitā, vai velkot ierīci savā virzienā vai atpakaļ. – Pļaujot stāvās nogāzēs, ierīce var apgāzties un Jūs varat gūt traumas. Vadiet ierīci tikai šķērsām pret nogāzi, bet nekad uz augšu un uz leju. Nepļaujiet nogāzēs, kuru slīpums lielāks par

– Esiet īpaši uzmanīgi, mainot kustības virzienu un vienmēr saglabājiet drošu stāju. – Traumu bīstamība pastāv, pļaujot robežiecirkņos. Ceļmalās, dzīvžogu tuvumā vai stāvās nogāzēs pļaušana ir ļoti bīstama. Tādēļ vienmēr ievērojiet drošības distanci. – Pļaujot mitru zāli, augsnes saķerei samazinoties, var tikt izraisīta ierīces slīdēšana, un Jūs varat nokrist. Pļaujiet tikai tad,

zāle ir nožuvusi. – Strādājiet tikai dienas gaismā vai pie ļoti laba mākslīgā apgaismojuma. Traumu bīstamība – Vienmēr jāievēro noteikto vadroktura drošības attālumu attiecībā uz darbībā esošo instrumentu. – Ierīci apkalpojošās personas darba zona ierīces darbības laikā atrodas aiz vadroktura. – Nekad nelieciet rokas vai kājas pie rotējošām detaļām, vai uz tām. – Neizmantojiet ierīci sliktos laika apstākļos, kā piem., lietus vai negaisa laikā. – Izslēdziet motoru un nogaidiet, līdz visu griezējinstrumentu darbība apstājas: – pirms ierīces apgāšanas, – transportēšanai pāri virsmām, kuras nav pārklātas ar zāli. – Izslēdziet motoru, lai novērstu tā palaišanu neuzmanības dēļ: Izvelciet (ja ir) aizdedzes atslēgu, atdzesējiet motoru un atvienojiet aizdedzes sveces spraudni. – pirms izmetēja aizsērējumu

nobloķējumu novēršanas, – pirms zāliena pļaujmašīnas pārbaudes, tīrīšanas, noregulēšanas vai apkopes darbu realizēšanas, – ja ierīcē ir iekļuvis akmens. Pārbaudiet zāliena pļaujmašīnas bojājumus, un to konstatēšanas gadījumā griezieties pēc palīdzības specializētajā darbnīcā, – ja ierīce sāk neparasti spēcīgi vibrēt. Tad nekavējoties pārbaudiet to. – Nekad neceliet un nenesiet ierīci ar ieslēgtu motoru. – Pārbaudiet ar ierīci apstrādājamo teritoriju un atbrīvojiet to no visiem priekšmetiem, kurus var aizķert vai atsviest. – Ja griezējmehānisms saskaras ar kādu svešķermeni (piem., akmeni), vai ja ierīce sāk neparasti vibrēt: Nekavējoties izslēdziet motoru. Pirms ierīces tālākas darbināšanas pārbaudiet tās bojājumus specializētā darbnīcā.

– Strādājot ar sirpju pļaujmašīnu, nekad nestāviet zāles izmetējcaurumu priekšā. Ierīcēs ar zāles savācēju: – Noņemot zāles savācēju, Jūs un citas personas var gūt traumas no atsviestās nopļautās zāles vai svešķermeņiem. Tādēļ nekad neiztukšojiet zāles savācēju, ja motors darbojas. Izslēdziet ierīci. Noslāpšanas bīstamība ar tvana gāzi Ļaujiet iekšdedzes motoram darboties tikai zem klajas debess. Sprādziena un ugunsbīstamība – Benzīna tvaiki ir sprādzienbīstami un benzīns pieder pie viegli uzliesmojošiem šķidrumiem. – Uzpildiet degvielu pirms motora palaišanas. Degvielas tvertnei motora darbības vai vēl neatdzisuša motora laikā jābūt noslēgtai. – Uzpildiet degvielu tikai tad, ja motors ir izslēgts un atdzisis. Izvairieties no atklātas uguns, dzirksteļošanas un nesmēķējiet. Uzpildiet ierīci tikai zem klajas debess. – Ja degviela ir pārlijusi, motora palaide ir aizliegta. Aizstumiet ierīci no vietas, kur tika izlieta degviela un nogaidiet, līdz degvielas tvaiki iztvaiko. – Lai izvairītos no ugunsbīstamības, sekojiet, lai sekojošas detaļas: –Dzinējs –Izplūde – Baterijas/akumulatori – Degvielas tvertne nesaskartos ar zāli vai iztekošo eļļu. Paklupšana – Iekārtu vadiet tikai gājēju iešanas ātrumā. Ievērībai Ierīces bojājumi. – Akmeņi, izmētāti zari un līdzīgi priekšmeti var sabojāt ierīci

izraisīt tās darbības traucējumus. Pirms katras ierīces izmantošanas darba iecirknis jāattīra no cietiem priekšmetiem. – Strādājiet tikai ar tādu ierīci, kuras tehniskais stāvoklis ir nevainojams. Pirms katras ekspluatācijas veiciet vizuālu pārbaudi. Īpašu vērību piegrieziet drošības ierīču, vadības elementu nevainojamai darbībai un skrūvsavienojumu stingrai sēžai un bojājumiem. Pirms ekspluatācijas nomainiet bojātās detaļas. Darbināšanas laiksAttiecībā uz darbināšanas laiku ievērojiet nacionālos/vietējos noteikumus (ja nepieciešams, griezieties iestādē, kura nodarbojas ar šo jautājumu risināšanu).Pozīcijas datiAttiecībā uz ierīces virzienu norādēm (piem., pa kreisi, pa labi) izejas punkts vienmēr ir vadrokturis, raugoties ierīces darba virzienā. Pirms pirmās ekspluatācijas Motoreļļas uzpildīšana Ievērībai Transportēšanas iemeslu dēļ ierīce tiek piegādāta bez motoreļļas. Tādēļ pirms ierīces pirmās ekspluatācijas uzpildiet to ar motoreļļu, sk. motora lietošanas pamācību. Akumulatora uzlāde (ierīcēs ar elektropalaidi) Apdedzināšanās bīstamība ar ķīmiskajām vielām/ saindēšanās bīstamība Īpašos gadījumos jārēķinās ar šķidrumu vai gāzu izplūšanu. Atkarībā no modeļa akumulators atrodas armatūras panelī pie augšējā roktura (2. a attēls) vai uz pļaušanas pierīces (2. b/c attēls). Elektrotraumu bīstamība Pirms katras izmantošanas pārbaudiet uzlādes aparāta ārējos bojājumus. Nekad neizmantojiet bojātu uzlādes aparātu. Ievērībai – Pārliecinieties, vai tīkla darbība atbilst datiem, kuri norādīti uz uzlādes aparāta firmas plāksnītes 220–230 V un 50 Hz. – Sargājiet uzlādes aparātu no mitruma, lietus, sniega un sala. – Uzlādējiet akumulatoru tikai labi vēdinātās un sausās telpās. Nepārsniedziet maksimālo

stundu uzlādēšanas laiku. – Pirms zāliena pļaujmašīnas ekspluatācijas atvienojiet uzlādes aparātu no tīkla un ierīces.

Pirms ierīces pirmās izmantošanas uzlādējiet akumulatoru vismaz. uzlādējiet stundas. Izmantojiet tikai piegādes komplekta sastāvā esošo uzlādes aparātu.NorādījumsUzlādes aparāta atvienošana notiek apgrieztā secībā.Norādījums par lādētāja utilizācijuUzlādes aparāta likvidēšanai jānotiek, balstoties uz elektroiekārtu likvidēšanas noteikumiem. Ievērojiet vietējos noteikumus. Nostādīšanas darbi pirms katras ekspluatācijas Traumu bīstamība Pirms jebkuru ierīces apkopes darbu veikšanas – Izslēdziet motoru, – Izņemiet (ja ir) aizdedzes atslēgu, – Nogaidiet, līdz visu kustīgo detaļu darbība pilnīgi apstājas; motoram jābūt atdzesētam; – Atvienojiet motora aizdedzes sveces spraudni, lai aiz pārskatīšanās novērstu motora palaidi. Zāles savācēja iekāršana (ierīcēs ar zāles savācēju)11. attēls Mazliet paceliet izmetējvāku iekariet zāles savācēju.

Griezuma augstuma nostādīšana Ievērībai Ja teritorija ir nelīdzena, tad izvēlieties tādu griezuma augstumu, lai griezējnazis nekad nevarētu saskarties ar zemi. 3. attēlsNostādiet zāles griezuma augstumu pēc vēlēšanās. Nostādīšanas iespējas (atkarībā no modeļa) apm. no 3 cm līdz maksimāli 9 cm.NorādījumsNostādiet vienādu augstumu visiem riteņiem ierīcēs ar neatkarīgu riteņa noregulēšanu.A modelis Nostipriniet riteņus nepieciešamajā pozicijā.B modelis Velciet uzliktni un iefiksējiet nepieciešamajā pozicijā.C modelis: Bīdiet uz priekšu vai atpakaļ centralizētās augstuma regulēšanas sviru un iefiksējiet nepieciešamajā pozicijā. Priekšējo riteņu bloķēšana (tikai iekārtas ar bloķējamiem priekšējiem riteņiem)4. attēlsRiteņu bloķēšana virzībai uz priekšu – nostādiet riteņus uz priekšu un ievietojiet apskavu lielajā caurumā.Riteņu brīvkustībai – ievietojiet apskavu mazajā caurumā. Uzpilde un eļļas līmeņa pārbaude Uzpildiet neetilēto benzīnu (sk. Motora rokasgrāmata). Piepildiet degvielas tvertni augstākais līdz 2 cm zem ielietnes apakšējās malas. Stingri noslēdziet degvielas tvertni. Pārbaudiet eļļas līmeni, ja nepieciešams, uzpildiet (sk. Motora rokasgrāmatā). Motora iedarbināšana

Bīstami Lai izsargātos no traumām, – neiedarbiniet motoru, stāvot izmetēja priekšā; – Ievērojiet, lai rokas un kājas neatrastos griezējmehānisma tuvumā; – nekad nelieciet rokas, kājas vai citas ķermeņa daļas rotējošo detaļu tuvumā. Nekad neatrodieties izmetēja tuvumā. Pirms motora palaišanas jāatvieno visi griezējinstrumenti un piedziņas. Palaides laikā neapgāziet ierīci. Novietojiet ierīci uz līdzena laukuma, kura pārklāta pēc iespējas ar zemu vai retu zāli. Norādījumi par motoruIevērojiet informāciju motora rokasgrāmatā.– Dažos modeļos nav akseleratora sviras un apgriezienu skaits tiek nostādīts automātiski. Motors vienmēr darbojas ar optimālu apgriezienu skaitu.– Arī tad, ja motors ir silts, var būt nepieciešama droseles jeb sūknīša darbināšana.– Daži modeļi nav aprīkoti ar droseli un sūknīti. Motors automātiski noregulējas uz attiecīgo palaides procesu.Ja motors ir auksts: Atgrieziet (ja ir) benzīna krānu.Ierīces ar droseli : Nostādiet droseles sviru pozīcijā vai izvelciet lokano trosi un nostādiet (ja ir) akseleratora sviru uz /max – 5.A attēls. vai Nostādiet akseleratora sviru pozīcijā – 5.A attēls.Ierīces ar sūknīti: Stingri 1–5x spiediet sūknīti un nostādiet (ja ir) akseleratora sviru uz /max – 5.B attēls. Ja motors ir silts: Atgrieziet (ja ir) benzīna krānu. Nostādiet (ja ir) akseleratora sviru uz /max – 5.B attēls.Ierīces bez elektrostartera:5.C attēls Stāvot aiz ierīces, nospiediet drošības skavu un turiet. Lēni, līdz jūtamai pretestībai, velciet troses startera rokturi un tad ātri un spēcīgi izvelciet trosi. Neļaujiet troses startera rokturim ātri atgriezties izejas pozīcijā, bet gan lēni atlaidiet to atpakaļ.Ierīces ar elektrostarteri:5.D attēls Atvienojiet uzlādes aparātu no tīkla un ierīces. Stāvot aiz ierīces, nospiediet drošības skavu un turiet. Aktivizējiet vadroktura aizdedzes atslēgu, līdz motors iedarbojas (palaides mēģinājums maks. sekundes, pirms nākamā mēģinājuma pagaidiet vismaz sekundes).Norādījums:Ierīces ar elektropalaidi motoru var palaist manuāli (atkarībā no modeļa) arī ar troses startera rokturi.Ja motors darbojas: Pēc motora palaišanas (atkarībā no modeļa):– nostādiet (ja ir) atpakaļ droseli,– bīdiet (ja ir) akseleratora sviru starp /max. un /min., lai ļautu motoram īsu brīdi sasilt. Zāliena pļaušanai nostādiet akseleratora sviru (ja tāda ir) uz pilnu jaudu.NorādījumsPapildinformāciju par motora vadību Jūs varat saņemt motora lietošanas pamācībā. Motora apstādināšana

7. attēls Nostādiet akseleratora sviru

(ja tāda ir) /min. pozicijā. Atlaidiet drošības apskavu. Pēc neilga brīža motors un griezējmehānisms apstājas. Darbs ar ierīci Riteņu piedziņas ieslēgšana/ izslēgšana (tikai ierīcēs ar riteņu piedziņu)6A, B, C attēls !Lietoðanas pamâcîba – Iekðdedzes motora zâliena pïaujmaðînas Latvieðu valodâ

Riteņu piedziņas ieslēgšana

Velciet sviru/apskavu un turiet. Riteņu piedziņas izslēgšana

Atlaidiet sviru/apskavu. Norādījums ierīcēm atbilstoši 6C attēlam. Ieslēgšanai/izslēgšanai var izmantot kreiso, kā arī labo sviru jeb arī abas sviras kopā. Norādījums Konstruktīvu iemeslu dēļ var gadīties, ka, ierīci velkot atpakaļ, atpakaļējie riteņi izrāda paaugstinātu pretestību. Runa nav par ierīces defektu, bet gan par tehniski nosacītu darbību. Palīdzība (atkarībā no modeļa): Bīdiet ierīci bez pievilktas piedziņas apskavas nedaudz uz priekšu, noslēgumā bīdiet atpakaļ. Riteņu piedziņas dzinēja ātruma maiņa (atkarībā no ierīces konstrukcijas) Ievērībai Ierīces bojājumi. Veiciet nostādījumu tikai motora darbības laikā. 6D, E modelis: Izvēlieties ar mazo sviru dažādas ātruma pakāpes (1/min./

4/max./ ). 6F, G attēls Izvēlieties ar mazo sviru dažādas ātruma pakāpes (1/min./

4/max./ ). Norādījums Tehniski nosacīti var gadīties, ka stāvošas ierīces ātrumu var izmainīt tikai ar grūtībām. Palīdzība: Velciet piedziņas apskavu un izvēlieties ātruma pakāpi. Noņemiet un iztukšojiet zāles savācēju. (ierīcēs ar zāles savācēju)

Ja nopļautais materiāls paliek guļot uz zemes, vai ja iepildes līmeņa indikācija (papildaprīkojums,

attēls) norāda, ka grozs ir pilns: Atlaidiet drošības apskavu un nogaidiet, līdz motors apstājas. Paceliet izmetējvāku un noņemiet zāles savācēju. Iztukšojiet saturu. Darbs bez zāles savācēja Noņemot zāles savācēju, izmetējvāks tiek nolaists uz leju. Strādājot bez zāles savācēja, nogrieztā zāle tiek nomesta uzreiz lejā. Pārkārtošanās uz mulčēšanu (ierīcēs ar mulčēšanas papildaprīkojumu) Ierīces ar aizmugures izmetēju: 8A attēls Nedaudz paceliet izmetējvāku. Noņemot zāles savācēju. Ievietojiet mulčēšanas palīgierīci (atkarībā no modeļa). Nolaidiet izmetējvāku. Norādījums Modeļiem ar integrētu mulčēšanas funkciju mulčēšanas palīgierīce nav nepieciešama – šo funkciju izpilda speciālas formas pakaļējā lūka (8B attēls). Ierīces ar sānizmetēju:

Sānizmetēja vietā montējiet atsitienu aizsargu/mulčēšanas noslēgu (9A attēls) vai Noņemiet sānizmetēju - atsitienu aizsargs/mulčēšanas noslēgs noslēdzas automātiski (9B attēls). Ierīces pārveidošana uz sānizmetēju (atkarībā no ierīces konstrukcijas) Ja ir: Noņemiet zāles savācēju un nolaidiet aizmugures izmetējvārstu. Paceliet atsitienu aizsargu/ mulčēšanas noslēgu un montējiet sānizmetēju (9C attēls). Pēc darba beigām Izvelciet (ja ir) aizdedzes atslēgu. Nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest, Aizgrieziet benzīna krānu (ja tāds ir, sk. motora lietošanas pamācību). Atvienojiet motora aizdedzes sveces spraudni. Iztukšojiet zāles savācējierīci. Ierīcēs ar elektropalaidi: Veiciet akumulatora 10 stundu pēcuzlādi. Norādījums Novietojiet ierīces noslēgtās telpās tikai ar atdzesētu motoru. Padomi zāliena kopšanai Daži padomi, lai jūsu zāliens būtu veselīgs un vienmērīgs. Pļaušana Zāliens sastāv no dažādiem zāles veidiem. Bieži pļaujot, labāk sākt augt zāle, kura veido spēcīgas saknes un stingru velēnu. Retāk pļaujot, labāk sāk augt gara un cita savvaļas zāle (piem., āboliņš, pīpenes). Normāls zāliena augstums sastāda apm. 4–5 cm. Pļaut vajadzētu tikai 1/3 no kopējā augstuma; tātad,

augstums sastāda 7–8 cm, nepieciešama normāla augstuma pļaušana. Nepļaujiet zālienu zemāk par 4 cm, jo sausā laikā tas var pasliktināt velēnu kvalitāti. Garu zāli (piem., atgriežoties pēc atvaļinājuma) pļaujiet pa etapiem, līdz normāla garuma sasniegšanai. Pļaujot joslas, vienmēr ļaujiet nedaudz nosegties. Mulčēšana (ar aprīkojumu) Pļaujot zāle tiek sasmalcināta mazos gabalos (apm. 1 cm) un paliek guļot. Zāliens saglabā daudz barības vielu. Optimālu rezultātu sasniegšanai nepieciešams, lai zāliens vienmēr būtu īss, sk. nodaļu „Pļaušana“. Mulčējot ievērojiet šādus norādījumus: – Nepļaujiet slapju zāli. – Nekad nepļaujiet vairāk par maks. 2 cm no zāles kopējā garuma. – Brauciet lēnām. – Darbiniet motoru ar maksimālu apgriezienu skaitu. – Regulāri tīriet griezējmehānismu.Latvieðu valodâ Lietoðanas pamâcîba – Iekðdedzes motora zâliena pïaujmaðînas

Transportēšana Pārnešana īsās distancēs Bīstami Rotējot griezējmehānisms var satvert un atmest dažādus priekšmetus un izraisīt bojājumus. Pirms ierīces pārvietošanas pa citām virsmām un nevis zāli, izslēdziet motoru. Ar transportlīdzekli Bīstami Pirms katras transportēšanas izslēdziet motoru un ļaujiet atdzist. Izvelciet aizdedzes sveces spraudni. Netransportējiet ierīci apgāztā stāvoklī. Transportēšanas laikā nepieciešama ierīces nodrošināšana pret noslīdēšanu. Transportējiet ierīci tikai ar iztukšotu degvielas tvertni. Tvertnes vākam jābūt stingri noslēgtam. Ierīces ar saliekamu rokturi:10. attēls Lai ierīces transportēšana būtu kompaktāka, iedarbināšanas kloķi var saliekt. Tehniskā apkope/tīrīšana Bīstami Lai izsargātos no traumām, pirms jebkuru ierīces darbu veikšanas: – izslēdziet motoru, – Izvelciet (ja ir) aizdedzes atslēgu, – nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest, – atvienojiet motora aizdedzes sveces spraudni, lai novērstu motora ieslēgšanos aiz neuzmanības, – ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā. Bīstami Lai izsargātos no griezējmehānisma traumām, tādus darbus, kā piem., griezējnažu nomaiņu vai asināšanu, jārealizē tikai specializētajā servisa darbnīcā (tam nepieciešami speciāli instrumenti). Ievērībai Apgrieziet ierīci vienmēr tā, lai aizdedzes svece būtu vērsta

augšu, lai degviela vai eļļa neizraisītu motora bojājumus. NorādījumsRegulāra kopšana garantē ilgstošu darbmūžu un darbību bez traucējumiem. Nepietiekama ierīces apkope var radīt ar drošību saistītus traucējumus. Tehniskā apkope Ievērībai Ievērojiet tehniskās apkopes noteikumus motora rokasgrāmatā. Sezonas beigās pārbaudes un tehniskās apkopes realizēšanai nododiet ierīci specializētā darbnīcā. Jebkurus remontdarbus, kā arī bojātu akumulatoru jeb drošinātāju nomaiņu, uzticiet veikt tikai specializētajai darbnīcai. Ievērībai Bīstamība apkārtējai videi, kuru izraisa motoreļļa. Nomainot eļļu, nododiet nolietoto eļļu nolietotās eļļas savāktuvē vai utilizācijas uzņēmumā. Apkārtējās vides piesārņošana ar baterijām/akumulatoriem. Nolietotas baterijas/akumulatorus nedrīkst likvidēt kopā ar parastajiem atkritumiem. Nododiet nolietotas baterijas/akumulatorus Jūsu pārdevējam vai kādā utilizācijas uzņēmumā. Izņemiet baterijas/akumulatorus pirms ierīces pārstrādes metāllūžņos. NorādījumsIevērojiet Motora rokasgrāmatā sniegtos kontroles un apkopes intervālus.Atkarībā no modeļa Jūsu ierīce ir aprīkota ar elektronisku apkopes indikāciju (13. attēls). Ievērojiet atbilstošas apkopes indikācijas papildus rakstiskajiem apkopes norādījumiem. Par izmantošanu un ar papildinformāciju varat iepazīties atsevišķā lietošanas pamācībā, kura pievienota apkopes indikācijai. Pirms katras ekspluatācijas Pārbaudiet eļļas līmeni, ja nepieciešams uzpildiet. Pārbaudiet skrūvsavienojumu stingrību, ja nepieciešams, pievelciet. Pārbaudiet drošības aprīkojumu.Pārbaudiet sajūga sazobes polu:(tikai ierīcēs ar riteņu piedziņu)– Ierīce nedrīkst virzīties uz priekšu, ja motors darbojas un ir izslēgta riteņu piedziņa.– Ierīcei jāvirzās uz priekšu, motors darbojas un ir ieslēgta riteņu piedziņa.15. attēls Ja nepieciešams, nostādiet sazobes polu ar riteņa piedziņas sviras rievoto veltnīti/iestatīšanas uzgriezni (atkarībā no konstrukcijas pārslēgšanas konsoles apakšējā pusē) vai ar lokano trosi.NorādījumsDažiem modeļiem regulēšana nav iespējama. Pēc pirmajām 2-5 darba stundām Nomainiet eļļu, sk. pielikumam pievienoto motora lietošanas pamācību. Pēc katras pļaušanas vai ik pēc 8 nedēļām (tikai ierīcēs ar elektropalaidi) Veiciet akumulatora 10 stundu pēcuzlādi. Reizi sezonā Nomainiet eļļu, sk. pielikumam pievienoto motora lietošanas pamācību. Eļļojiet šarnīrus un izmetējvāka vērpes atsperes. Sezonas beigās nododiet ierīci specializētā darbnīcā apkopes un pārbaudes veikšanai.

Tīrīšana Ievērībai Tīriet ierīci pēc katras ekspluatācijas. Nenotīrīta ierīce rada materiālos zaudējumus un darbības traucējumus. Tīrīšanai neizmantojiet augstspiediena tīrītāju. Zāles savācēja tīrīšana (ierīcēs ar zāles savācēju)Visvienkāršāk ir realizēt tīrīšanu uzreiz pēc pļaušanas. Noņemiet un iztukšojiet zāles savācēju. Zāles savācēju var tīrīt ar spēcīgu (dārza šļūtenes) ūdensstrūklu. Pirms nākošās lietošanas zāles savācēju labi izžāvējiet. Zāliena pļaujmašīnas tīrīšana Bīstami Darbā ar griezējmehānismu ir iespējamas traumas. Jūsu aizsardzībai izmantojiet darba aizsargcimdus. Ievērībai Apgrieziet ierīci vienmēr tā, lai aizdedzes svece būtu vērsta

augšu, lai degviela vai eļļa neizraisītu motora bojājumus. Neapsmidziniet ierīci ar ūdeni, jo tā var tikt sabojātas elektrodetaļas. Tīriet ierīci pēc iespējas uzreiz pēc pļaušanas.Ierīces bez virsmas mazgāšanas sistēmas: Nodalījumu, kurā atrodas griezējmehānisms, un izsviedēja vāku tīriet ar suku, rokas slotiņu vai lupatu. Nostādiet ierīci uz riteņiem, un noslaukiet no tās visas zāles un netīrumu paliekas.Ierīces ar virsmas mazgāšanas sistēmu:14. attēlsZāliena pļaujmašīnas ar virsmas mazgāšanas sistēmu ir aprīkotas ar ūdens pieslēgumu. Tādā veidā var noskalot zāles pārpalikumus no pļaušanas pierīces apakšējās daļas un novērst korodējošu ķimikāliju iedarbību.Pēc pļaušanas rīkojieties sekojoši: Novietojiet ierīci uz līdzenas virsmas, bez akmeņiem, oļiem utt. NorādījumsIzsviedējšahta nedrīkst būt pavērsta uz ēku, garāžu un taml. pusi. Montējiet standarta šļūtenes adapteri (piegādes komplekta papildaprīkojumā) pie ūdens šļūtenes un pļaušanas pierīces ūdens pieslēguma. Atgrieziet ūdeni. Palaidiet motoru un ļaujiet tam dažas minūtes darboties. Izslēdziet motoru un noņemiet no ierīces ūdens šļūteni.Pēc tīrīšanas procesa pabeigšanas: Palaidiet motoru un ļaujiet tam dažas minūtes darboties, lai pļaušanas pierīces apakšējā daļa varētu izžūt. Apstādiniet motoru. Ekspluatācijas pabeigšana Bīstami Sprādziena un ugunsbīstamība. Nekad neuzglabājiet ierīci, kuras tvertne ir piepildīta ar degvielu (benzīnu), telpās, kurās degvielas tvaiki var saskarties ar atklātu uguni vai dzirkstelēm. Ievērībai Ierīces materiālie zaudējumi Uzglabājiet ierīci (ar atdzisušu motoru) tikai tīrās un sausās telpās. Uzglabājot ilgāku laika periodu, piem., ziemā, obligāti sargājiet ierīci no rūsas. Pēc sezonas beigām, vai arī, ierīce netiek lietota ilgāk par mēnesi: Izlejiet degvielu piemērotā tvertnē un pārtrauciet motora darbināšanu, kā aprakstīts motora lietošanas pamācībā. Ievērībai Izlejiet degvielu tikai zem klajas debess. Tīriet ierīci un zāles savācēju. Sargājot no rūsas, noslaukiet visas metāla daļas ar eļļas (bez sveķu piejaukuma) piesūcinātu lupatu vai apsmidziniet ar eļļu. Uzlādējiet (ja ir) akumulatoru. Garantija Katrā valstī ir spēkā garantijas noteikumi, kurus ir izdevusi mūsu firmas pārstāvniecība vai mūsu ražojumu importētāja firma. Bojājumi tiek novērsti bez samaksas garantijas sniegšanas ietvaros tikai tādā gadījumā, ja šie bojājumi radušies materiāla vai ražošanas defektu rezultātā. Garantijas sniegšanas gadījumā vērsieties veikalā, kurā šī ierīce tika nopirkta, vai mūsu uzņēmuma tuvākajā filiālē. Informācija par motoru Motora ražotājs atbild par visām ar motoru saistītām problēmām, kuras attiecas uz jaudu, jaudas mērīšanu, tehniskajiem datiem, garantijas sniegšanu un servisu. Informatīvo materiālu Jūs atradīsiet motora ražotāja atsevišķi izstrādātajā motora īpašnieka un lietotāja rokasgrāmatā. Defektu konstatēšana un novēršana Jūsu ierīces darbības traucējumiem parasti ir vienkārši cēloņi, kurus Jums vajadzētu zināt, lai varētu dažreiz ar pašu spēkiem tos novērst. Šaubu gadījumā jums palīdzēs specializētais tirgotājs.

Problēma Iespējamais cēlonis(-ņi) Palīdzība Startera trosi nevar izvilkt. Netika nospiesta drošības apskava. Piespiediet drošības skavu pie augšējā roktura. Bloķēti naži. Atvienojiet aizdedzes sveces spraudni un novērsiet blokādi. Bojāts motors. Griezieties specializētajā servisa darbnīcā. Motors nesāk darboties. Nepareizi nostādīta akseleratora svira. Nostādiet akseleratora sviru / CHOKE pozicijā (ja motors ir atdzisis). Nostādiet akseleratora sviru / max. vai START pozicijā (ja motors ir silts). Pļaujmašīna stāv garā zālē. Novietojiet pļaujmašīnu laukumā ar zemāku zāli. Tukša degvielas tvertne. Uzpildiet degvielas tvertni ar tīru, svaigu degvielu. Nav uzsprausts aizdedzes sveces spraudnis. Uzspraudiet aizdedzes sveces spraudni. Nolietota vai netīra degviela. Nomainiet ar svaigu degvielu. Aizsērējis gaisa filtrs. Iztīriet gaisa filtru. Drosele nav aktivizēta. Darbiniet droseli. Sūknītis aukstās palaišanas laikā netika darbināts. Darbiniet sūknīti. Ierīcēs ar elektropalaidi: Izlādējies akumulators. Uzlādējiet akumulatoru ar līdzpiegādāto uzlādes aparātu. Bojāts elektrības vads. Pārbaudiet, vai elektrības vads nav bojāts. Bojāts drošinātājs. Nomainiet bojāto drošinātāju specializētajā darbnīcā. Neparasti trokšņi (sitieni, žvadzēšana, klabēšana). Vaļīgas skrūves, uzgriežņi vai citas nostiprinājuma detaļas. Nostipriniet detaļas. Ja trokšņi saglabājas: Griezieties specializētajā servisa darbnīcā. Satricinājumi, vibrācija. Nenostiprināti naži. Uzticiet nažu stiprināšanas skrūves pievilkšanu specializētajai servisa darbnīcai. Bojāti naži. Uzticiet nažu nomaiņu specializētajai servisa darbnīcai. Nepareizi nobalansēti naži. Uzticiet nažu nomaiņu vai nobalansēšanu specializētajai servisa darbnīcai. Slikti nostiprināts motors. Nostipriniet motoru specializētajā servisa darbnīcā. Nelīdzens pļāvums vai samazinās motora apgriezienu skaits. Pārāk gara zāle. Nostādiet lielāku griezuma augstumu, ja nepieciešams, pļaujiet divreiz.Lietoðanas pamâcîba – Iekðdedzes motora zâliena pïaujmaðînas Latvieðu valodâ

Zāle paliek guļot vai zāles savācējs nepiepildās. Zāle pārāk mitra. Ļaujiet zālienam nožūt. Aizsērējis izmetējs. Izslēdziet motoru, noņemiet netīrumus. Naži neasi. Noasiniet vai nomainiet nažus specializētajā servisa darbnīcā. Nepietiekama motora jauda. Pļaujiet biežāk, palieliniet griezuma augstumu. Zāles savācējs pilns. Apstādiniet motoru, iztukšojiet zāles savācēju. Zāles savācējs netīrs. Izslēdziet motoru, notīriet zāles savācēja ventilācijas spraugas. Nedarbojas riteņu piedziņa. Pārtrūkusi ķīļsiksna vai bojāts reduktors. Bojātās detaļas nomainiet specializētajā servisa darbnīcā. Pārtrūkusi uzstiepšanas trose/ lokanā trose. Bojātās detaļas nomainiet specializētajā servisa darbnīcā. Problēma Iespējamais cēlonis(-ņi) Palīdzībawww.WOLF-Garten.com Industriestraße 23 • 66129 Saarbrücken • Germany Fon/Phone +49 6805 79-202 • Fax +49 6805 79-442 www.WOLF-Garten.com • info@WOLF-Garten.com 769-09598C
