INSTRUKCJA OBSŁUGI A 4600 A Wolf Garten

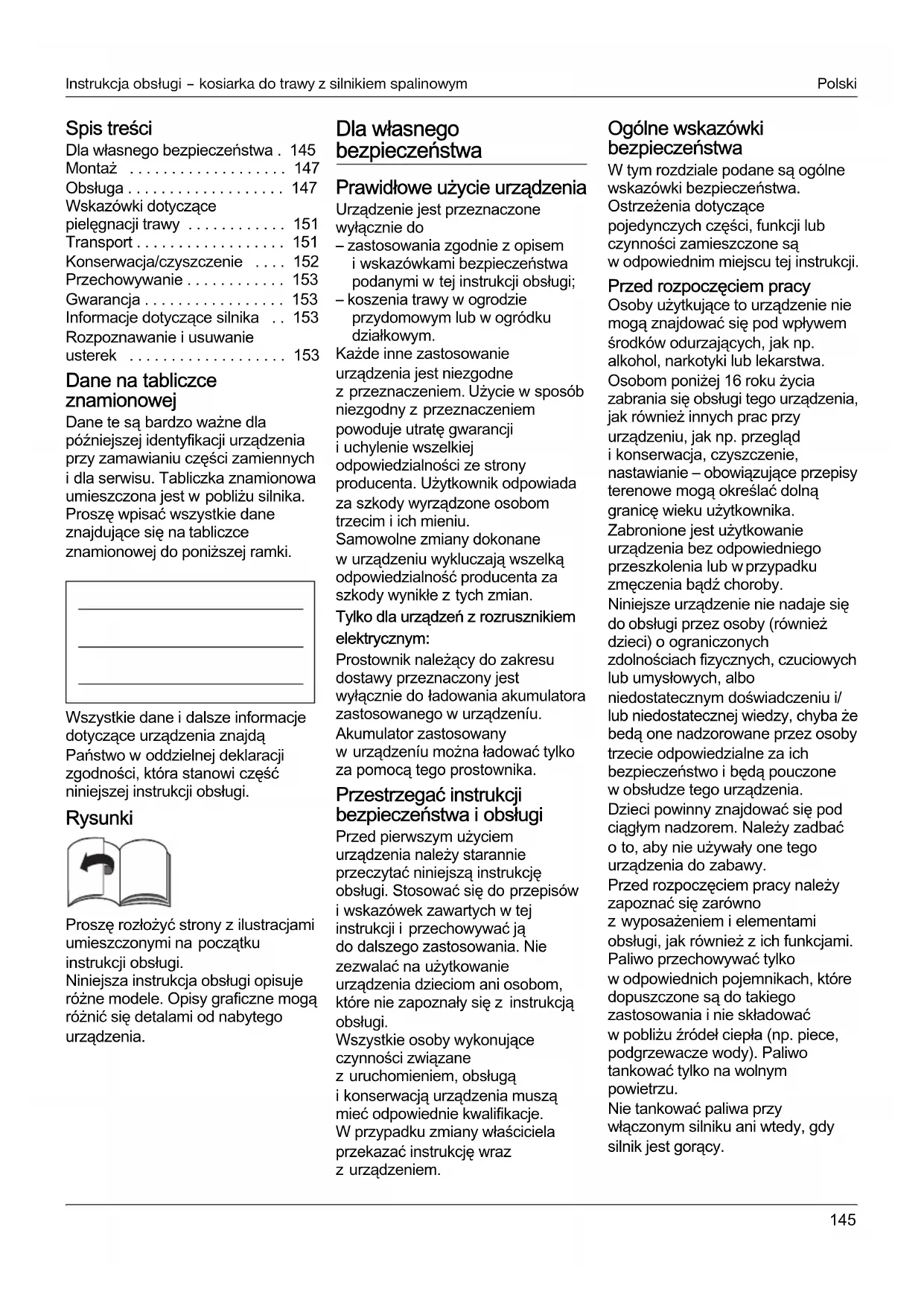

• Spis treści Dla własnego bezpieczeństwa . 145 Montaż p. 147
• Obsługa p. 147
• Wskazówki dotyczące pielęgnacji trawy p. 151
• Transport p. 151
• Konserwacja/czyszczenie p. 152
• Przechowywanie p. 153
• Gwarancja p. 153
• Informacje dotyczące silnika p. 153
• Rozpoznawanie i usuwanie usterek Dane na tabliczce znamionowej Dane te są bardzo ważne dla późniejszej identyfikacji urządzenia przy zamawianiu części zamiennych p. 153

dla serwisu. Tabliczka znamionowa umieszczona jest w pobliżu silnika. Proszę wpisać wszystkie dane znajdujące się na tabliczce znamionowej do poniższej ramki. Wszystkie dane i dalsze informacje dotyczące urządzenia znajdą Państwo w oddzielnej deklaracji zgodności, która stanowi część niniejszej instrukcji obsługi. Rysunki Proszę rozłożyć strony z ilustracjami umieszczonymi na początku instrukcji obsługi. Niniejsza instrukcja obsługi opisuje różne modele. Opisy graficzne mogą różnić się detalami od nabytego urządzenia. Dla własnego bezpieczeństwa Prawidłowe użycie urządzenia Urządzenie jest przeznaczone wyłącznie do – zastosowania zgodnie z opisem

wskazówkami bezpieczeństwa podanymi w tej instrukcji obsługi; – koszenia trawy w ogrodzie przydomowym lub w ogródku działkowym. Każde inne zastosowanie urządzenia jest niezgodne

przeznaczeniem. Użycie w sposób niezgodny z przeznaczeniem powoduje utratę gwarancji

uchylenie wszelkiej odpowiedzialności ze strony producenta. Użytkownik odpowiada

szkody wyrządzone osobom trzecim i ich mieniu. Samowolne zmiany dokonane w urządzeniu wykluczają wszelką odpowiedzialność producenta za szkody wynikłe z tych zmian. Tylko dla urządzeń z rozrusznikiem elektrycznym: Prostownik należący do zakresu dostawy przeznaczony jest wyłącznie do ładowania akumulatora zastosowanego w urządzeníu. Akumulator zastosowany

urządzeníu można ładować tylko za pomocą tego prostownika. Przestrzegać instrukcji bezpieczeństwa i obsługi Przed pierwszym użyciem urządzenia należy starannie przeczytać niniejszą instrukcję obsługi. Stosować się do przepisów i wskazówek zawartych w tej instrukcji i przechowywać ją do dalszego zastosowania. Nie zezwalać na użytkowanie urządzenia dzieciom ani osobom, które nie zapoznały się z instrukcją obsługi. Wszystkie osoby wykonujące czynności związane

uruchomieniem, obsługą i konserwacją urządzenia muszą mieć odpowiednie kwalifikacje. W przypadku zmiany właściciela przekazać instrukcję wraz

urządzeniem. Ogólne wskazówki bezpieczeństwa W tym rozdziale podane są ogólne wskazówki bezpieczeństwa. Ostrzeżenia dotyczące pojedynczych części, funkcji lub czynności zamieszczone są

odpowiednim miejscu tej instrukcji. Przed rozpoczęciem pracy Osoby użytkujące to urządzenie nie mogą znajdować się pod wpływem środków odurzających, jak np. alkohol, narkotyki lub lekarstwa. Osobom poniżej 16 roku życia zabrania się obsługi tego urządzenia, jak również innych prac przy urządzeniu, jak np. przegląd

konserwacja, czyszczenie, nastawianie – obowiązujące przepisy terenowe mogą określać dolną granicę wieku użytkownika. Zabronione jest użytkowanie urządzenia bez odpowiedniego przeszkolenia lub w przypadku zmęczenia bądź choroby. Niniejsze urządzenie nie nadaje się

obsługi przez osoby (również dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, albo niedostatecznym doświadczeniu i/ lub niedostatecznej wiedzy, chyba że bedą one nadzorowane przez osoby trzecie odpowiedzialne za ich bezpieczeństwo i będą pouczone

obsłudze tego urządzenia. Dzieci powinny znajdować się pod ciągłym nadzorem. Należy zadbać

to, aby nie używały one tego urządzenia do zabawy. Przed rozpoczęciem pracy należy zapoznać się zarówno

wyposażeniem i elementami obsługi, jak również z ich funkcjami. Paliwo przechowywać tylko

odpowiednich pojemnikach, które dopuszczone są do takiego zastosowania i nie składować

pobliżu źródeł ciepła (np. piece, podgrzewacze wody). Paliwo tankować tylko na wolnym powietrzu. Nie tankować paliwa przy włączonym silniku ani wtedy, gdy silnik jest gorący.Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Natychmiast wymienić uszkodzony wydech, zbiornik paliwa lub pokrywę zbiornika paliwa. Przed użyciem sprawdzić, czy, – kosz na trawę działa prawidłowo,

klapa wyrzutowa prawidłowo się zamyka. Niezwłocznie wymienić/ zastąpić zepsute, zużyte lub brakujące części. – narzędzia tnące, śruby mocujące

cały zespół tnący nie są zużyte lub uszkodzone. Proszę zlecić wymianę całych kompletów zużytych lub zepsutych części

autoryzowanym punkcie serwisowym, aby wykluczyć brak wyważenia. Części zamienne i wyposażenie muszą spełniać warunki podane przez producenta urządzenia. Z uwagi na to należy stosować tylko oryginalne części zamienne

oryginalne wyposażenie dodatkowe lub części zamienne i wyposażenie dodatkowe, które dopuszczone są przez producenta urządzenia

takiego zastosowania. Użycie części zamiennych lub części wyposażenia dodatkowego, które nie zostały dopuszczone do użytku przez producenta, może spowodować poważne zagrożenie. Wykonanie napraw zlecać tylko wykwalifikowanemu specjaliście lub

specjalistycznym punkcie serwisowym. Zadbać o to, by wszystkie prace konserwacyjne były zawsze wykonywane terminowo – jest to warunek utrzymania urządzenia

bezpiecznym stanie. Podczas pracy urządzeniem Podczas pracy urządzeniem lub przy urządzeniu należy stosować odpowiednią odzież roboczą, jak np.: – Obuwie ochronne – długie spodnie, – wąską, przylegającą odzież, – osobiste środki ochrony słuchu, – Okulary ochronne Stosowanie środków ochrony osobistej zmniejsza ryzyko zranienia. Unikać noszenia luźnej odzieży lub odzieży ze zwisającymi sznurkami lub paskami. Praca bez zastosowania ochronników słuchu może spowodować utratę słuchu. Także w przypadku stosowania ochrony słuchu robić częste przerwy

pracy, aby chronić słuch. Wszystkie elementy wyposażenia bezpieczeństwa muszą być zawsze kompletnie zamontowane

urządzeniu i nie mogą być uszkodzone. Nie wolno dokonywać żadnych zmian w wyposażeniu bezpieczeństwa. Urządzenie używać tylko w takim stanie technicznym w jakim zostało dostarczone i wyznaczone przez producenta. Nie zmieniać fabrycznych ustawień silnika. Unikać otwartego ognia, iskrzenia

nie palić. Informacje dotyczące drgań: Oddziaływanie drgań może powodować uszkodzenia nerwów oraz zakłócenia krążenia krwi

dłoniach i ramionach. – Podczas pracy w zimnym otoczeniu nosić ciepłe ubranie, a ręce trzymać w cieple i nie narażać ich na działanie wilgoci. – Robić przerwy. –W razie stwierdzenia utraty czucia na skórze palców lub dłoni, swędzenia lub białego zabarwienia skóry, natychmiast zaprzestać pracy z maszyną

ewentualnie zasięgnąć porady lekarskiej. Przed rozpoczęciem wszelkich prac przy urządzeniu W celu ochrony przed zranieniem, przed przystąpieniem

jakichkolwiek prac przy urządzeniu (np. przegląd, konserwacja, nastawianie) i przed transportem urządzenia (np. podnoszenie lub przenoszenie) należy – wyłączyć silnik; – wyciągnąć kluczyk ze stacyjki (o ile jest), – odczekać, aż wszystkie ruchome części całkowicie się zatrzymają,

silnik się ochłodzi, – wyjąć wtyczkę świec zapłonowych przy silniku, aby uniemożliwić przypadkowe włączenie silnika, – przestrzegać dodatkowych wskazówek bezpieczeństwa podanych w instrukcji obsługi silnika. Po zakończeniu pracy urządzeniem Nie opuszczać urządzenia bez wyłączenia silnika i – o ile jest – wyciągnąć kluczyk ze stacyjki. Wyposażenie zabezpieczające Rysunek 1 Niebezpieczeństwo Nie wolno nigdy używać urządzenia, jeżeli wyposażenie bezpieczeństwa jest uszkodzone lub nie jest zamontowane. Uchwyt bezpieczeństwa (1) Uchwyt bezpieczeństwa służy

natychmiastowego zatrzymania silnika i zespołu tnącego

przypadku wystąpienia zagrożenia. Nie wolno przeprowadzać prób obejścia działania dźwigni bezpieczeństwa. Klapa otworu wyrzutowego (2) lub osłona odbojowa (3) Klapa otworu wyrzutowego/osłona odbojowa chroni użytkownika przed zranieniem przez zespół tnący, albo wyrzucone twarde części lub przedmioty. Urządzenie wolno eksploatować tylko z klapą otworu wyrzutowego lub osłoną odbojową. !Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

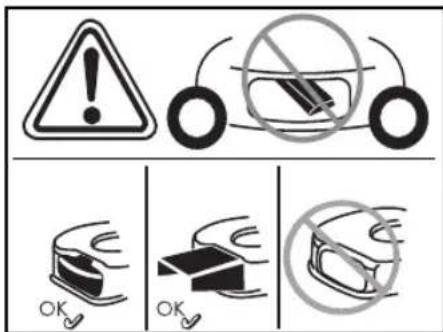

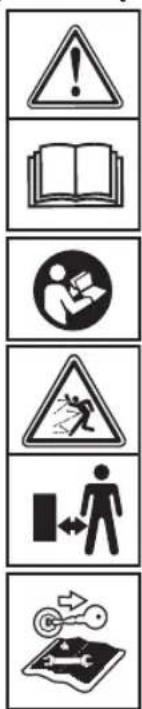

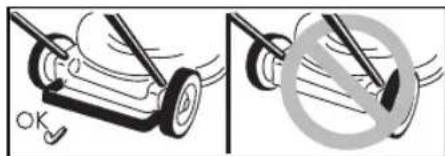

Symbole umieszczone na urządzeniu Na urządzeniu znajdują się naklejki

różnymi symbolami. Poniżej podane są znaczenia tych symboli: Uwaga! Przed uruchomieniem przeczytać instrukcję obsługi! Nie dopuszczać osób trzecich do obszaru zagrożenia! Przed przystąpieniem do jakichkolwiek czynności przy urządzeniu i przed jego opuszczeniem wyłączyć silnik

wyciągnąć kluczyk ze stacyjki. Przestrzegać dodatkowych wskazówek z rozdziału „Dla własnego bezpieczeństwa“. Przed przystąpieniem do jakichkolwiek prac przy narzędziach tnących odłączyć wtyk świecy zapłonowej! Nie zbliżać palców i stóp do narzędzi tnących! Przed przystąpieniem do regulacji, czyszczenia lub przeglądu należy wyłączyć urządzenie

odłączyć wtyk świecy zapłonowej. Niebezpieczeństwo zranienia – pracować tylko z zamontowaną osłoną odbojową. Niebezpieczeństwo zranienia – pracować tylko z zamontowanym tylnym kabłąkiem ochronnym. Niebezpieczeństwo zranienia – pracować tylko z zamontowanym zespołem wyrzutowym. Powyższe symbole umieszczone

urządzeniu należy utrzymywać w takim stanie, aby były zawsze wyraźne i czytelne. Wymieniać uszkodzone lub nieczy

telne symbole. Symbole użyte w instrukcji obsługi W tej instrukcji obsługi zastosowano symbole do oznaczenia występujących niebezpieczeństw lub ważnych wskazówek. Oto znaczenie tych symboli: Niebezpieczeństwo Zwraca uwagę na niebezpieczeństwo związane

opisywaną czynnością

zagrażające osobom. Uwaga! Zwraca uwagę na niebezpieczeństwo związane

opisywaną czynnością

zagrażające uszkodzeniem urządzenia. Wskazówka Oznacza ważne informacje

wskazówki dotyczące użytkowania urządzenia. Montaż urządzenia Montaż urządzenia przedstawiony jest w formie rysunków

oddzielnym arkuszu. Wskazówka dotycząca usuwania odpadów Występujące resztki opakowań, stare urządzenia itp. utylizować zgodnie z lokalnymi przepisami. Obsługa Proszę przestrzegać również wskazówek podanych w instrukcji obsługi silnika. Niebezpieczeństwo Wypadek – Osobom, dzieciom lub zwierzętom nie wolno przebywać w pobliżu urządzenia podczas koszenia. Niebezpieczeństwo zranienia wyrzuconymi kamieniami lub innymi przedmiotami. Upadek – Urządzenie prowadzić tylko

szybkością pieszego. – Zachować szczególną ostrożność podczas koszenia do tyłu

ciągnięcia urządzenia do siebie. – Przy koszeniu na stromych zboczach urządzenie może się przewrócić i zranić użytkownika. Urządzenie prowadzić tylko

poprzek zbocza, nigdy pod górę ani z góry na dół. Nie kosić trawy na zboczach o nachyleniu większym niż 20%. – Zachować szczególną ostrożność przy zmianie kierunku i zawsze zwracać uwagę na pewną postawę podczas pracy. – Podczas koszenia w obszarach granicznych grozi niebezpieczeństwo zranienia. Koszenie przy krawężnikach, krzakach i na stromych zboczach jest niebezpieczne. Zachować odstęp bezpieczeństwa.

!Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

– Przy koszeniu mokrej trawy przyczepność do podłoża jest mniejsza, dlatego urządzenie może wpaść w poślizg

przewrócić użytkownika. Urządzenie stosować tylko wtedy, jeżeli trawa jest sucha. – Pracować tylko przy świetle dziennym lub bardzo dobrym oświetleniu sztucznym. Zranienie – Zachować zawsze odstęp bezpieczeństwa do obracającego się narzędzia wyznaczony długością uchwytów prowadzących urządzenia. – Podczas eksploatacji urządzenia obszar pracy osoby obsługującej znajduje się z tyłu za uchwytem prowadzącym. – Nie wolno zbliżać dłoni ani stóp

obracających się części. – Nie używać urządzenia w złych warunkach pogodowych, np. jeśli istnieje ryzyko wystąpienia deszczu lub burzy. – Wyłączyć silnik i zaczekać, aż zespół tnący całkowicie się zatrzyma: – zanim urządzenie się przechyli, – przed transportem po powierzchniach innych niż trawnik, – Wyłączyć silnik i w celu wykluczenia przypadkowego włączenia się silnika: Wyciągnąć kluczyk ze stacyjki (o ile jest) i poczekać aż silnik ulegnie ochłodzeniu; wyjąć wtyczkę świecy zapłonowej, – przed przystąpieniem

usuwania blokady lub usuwania przyczyny zatkania kanału wyrzutowego, – przed przystąpieniem

sprawdzania, czyszczenia, nastawiania lub naprawy kosiarki, – po natrafieniu kosiarki na ciało obce. Sprawdzić, czy kosiarka nie jest uszkodzona i w razie uszkodzenia zwrócić się

uprawnionego wartszatu specjalistycznego; – jeżeli urządzenie zaczyna nagle niespokojnie drgać. W takim przypadku należy natychmiast sprawdzić urządzenie. – Nie podnosić ani nie przenosić urządzenia z pracującym silnikiem. – Przed przystąpieniem do pracy sprawdzić teren, na którym będzie użyte urządzenie i usunąć wszystkie przedmioty, które mogą zostać pochwycone i wyrzucone przez kosiarkę. – Jeżeli zespół tnący natrafi na ciało obce (np. kamień), albo urządzenie zacznie nagle niezwykle drgać: natychmiast wyłączyć silnik. Przed ponownym użyciem należy zlecić sprawdzenie urządzenia

uprawnionym warsztacie specjalistycznym, czy nie uległo uszkodzeniu. – Nie stawać przed otworami wyrzutowymi trawy. Urządzenia z koszem: – Przy zdejmowaniu kosza może nastąpić zranienie wyrzucanymi przedmiotami lub trawą. Dlatego nie wolno opróżniać kosza przy pracującym silniku. Najpierw należy wyłączyć urządzenie. Niebezpieczeństwo uduszenia się tlenkiem węgla (czadem) Silnik spalinowy włączać tylko na wolnym powietrzu. Wybuch lub pożar – Opary benzyny są wybuchowe,

sama benzyna jest wysoce łatwopalna. – Paliwo napełniać przed włączeniem silnika. Nie otwierać zbiornika benzyny, jeżeli silnik pracuje lub jest jeszcze gorący. – Dolewać paliwo tylko przy wyłączonym i chłodnym silniku. Unikać otwartego ognia, iskrzenia

nie palić. Paliwo tankować tylko na wolnym powietrzu. – W przypadku przelania się paliwa nie wolno włączać silnika. Usunąć urządzenie z obszaru zanieczyszczonego paliwem

zaczekać, aż ppary benzyny się ulotnią. – W celu uniknięcia niebezpieczeństwa wybuchu pożaru należy dbać o to, aby niżej wymienione części urządzenia nie były zanieczyszczone trawą ani olejem: –Silnik – Układ wydechowy – baterie/akumulator – Zbiornik paliwa. Niebezpieczeństwo potknięcia się – Urządzenie należy prowadzić tylko

szybkością pieszego. Uwaga! Uszkodzenie urządzenia – Kamienie, gałęzie lub podobne przedmioty mogą spowodować uszkodzenie urządzenia i zakłócić jego działanie. Przed uruchomieniem urządzenia należy usunąć z obszaru pracy wszystkie twarde przedmioty. – Urządzenie wolno eksploatować tylko wtedy, jeżeli nie jest uszkodzone i działa prawidłowo. Przed włączeniem urządzenia przeprowadzić kontrolę wzrokową. Sprawdzić wyposażenie bezpieczeństwa, elementy obsługi

połączenia śrubowe, czy nie są uszkodzone i czy są prawidłowo zamocowane. Uszkodzone części wymienić przed uruchomieniem urządzenia. Czas pracy Proszę przestrzegać krajowych/ komunalnych przepisów dotyczących dopuszczalnego czasu pracy urządzeniem (w razie wątpliwości zasięgnąć informacji w rejonowym urzędzie administracji). Oznaczenie pozycji Przy podawaniu pozycji przy urządzeniu (np. lewo, prawo) przyjmowany jest zawsze kierunek roboczy urządzenia patrząc od uchwytu kierującego.Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

Przed pierwszym uruchomieniem Wlać olej silnikowy Uwaga! Ze względu na warunki transportowe, urządzenie dostarczane jest bez oleju silnikowego.

Dlatego przed pierwszym uruchomieniem napełnić olej silnikowy, patrz „Instrukcja obsługi silnika“. Naładować akumulator (Urządzenia z zapłonem elektrycznym) Niebezpieczeństwo poparzenia chemicznego/zatrucia W skrajnych przypadkach należy liczyć się z wyciekiem płynów lub ulatnianiem się gazów. Zależnie od modelu akumulator znajduje się w pulpicie obsługi na górnym drążku (rys. 2a) albo na zespole tnącym (rys. 2b/c). Niebezpieczeństwo porażenia prądem elektrycznym Przed każdym użyciem należy sprawdzić prostownik, czy nie wykazuje zewnętrznych uszkodzeń. Nie wolno nigdy używać uszkodzonego prostownika. Uwaga! – Upewnić się, że parametry sieci wynoszą 220 do 230 V i 50 Hz, zgodnie z danymi na tabliczce znamionowej ładowarki. – Urządzenie do ładowania akumulatorów chronić przed wilgocią, deszczem, śniegiem,

także mrozem. – Akumulator ładować tylko

dobrze przewietrzanych

suchych pomieszczeniach. Nie przekraczać maksymalnego czasu ładowania wynoszącego

godzin. – Przed uruchomieniem kosiarki

trawy odłączyć urządzenie

ładowania akumulatorów

sieci i kosiarki. Rysunek 2

Przed pierwszym użyciem urządzenia ładować akumulator co najmniej 10 godzin. Zastosować

tego tylko prostownik należący

zakresu dostawy. Wskazówka Odłączać prostownik w kolejności odwrotnej do podłączania. Wskazówki dotyczące usuwania zużytego prostownika Prostownik podlega przepisom o usuwaniu i utylizacji urządzeń elektrycznych. Przestrzegać również obowiązujących przepisów terenowych. Czynności regulacyjne przed każdym użyciem Niebezpieczeństwo zranienia Przed rozpoczęciem wszelkich prac przy urządzeniu należy: – Wyłączyć silnik. – Wyciągnąć kluczyk ze stacyjki

ile jest). – Zaczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik ostygnie. – Wtyczkę świec zapłonowych odłączyć od silnika, aby uniemożliwić przypadkowe włączenie silnika. Zawieszanie zasobnika zbieracza skoszonej darni (tylko dla urządzeń z koszem) Rysunek 11

Odchylić klapę otworu wyrzutowego i zawiesić kosz. Nastawianie wysokości cięcia Uwaga! Do koszenia na nierównym terenie wybrać taką wysokość cięcia, aby nóż tnący nigdy nie zetknął się

ziemią. Rysunek 3 Wysokość cięcia trawy można nastawić według życzenia. Możliwość ustawienia (zależnie od modelu) od ok. 3 cm do maksymalnie 9 cm. Wskazówka W przypadku kosiarek z pojedynczą regulacją kół, ustawić wszystkie koła

tej samej wysokości. Model A

Kółka zamocować w odpowiedniej pozycji. Model B

Pociągnąć dźwignie regulacji wysokości i zatrzasnąć

odpowiedniej pozycji. Model C

Przesunąć dźwignię centralnego regulatora wysokości do przodu lub do tyłu i zablokować

odpowiedniej pozycji. Blokowanie przednich kół (tylko dla urządzeń możliwością blokady przednich kół) Rysunek 4 Blokada przednich kół do jazdy

wprost – koła ustawić na wprost,

kabłąk włożyć do dużego otworu. Koła ruchome do jazdy w dowolnym kierunku – kabłąk włożyć do małego otworu. Tankowanie i kontrola poziomu oleju

Tankować benzynę bezołowiową (patrz podręcznik silnika).

Napełnić zbiornik paliwa maksymalnie do wysokości 2

poniżej dolnej krawędzi króćca wlewu.

Mocno zamknąć zbiornik paliwa.

Sprawdzić poziom oleju, w razie potrzeby uzupełnić niedobór (patrz „Instrukcja obsługi silnika“). Uruchomienie silnika Rysunek 5 Niebezpieczeństwo W celu ochrony przed zranieniem – nie włączać silnika, jeżeli użytkownik stoi przed otworem wyrzutowym, –Dłoni i stóp nie zbliżać od zespołu tnącego, – nie zbliżać nigdy dłoni, stóp, ani innych części ciała

obracających się części urządzenia. Nie zbliżać się

otworu wyrzutowego. Przed włączeniem silnika wyłączyć sprzęgło zespołu tnącego i napędu. Przy włączaniu silnika nie wolno przechylać urządzenia. Urządzenie odstawiać na płaskiej powierzchni, gdzie trawa jest możliwie krótka lub jest jej mało.

!Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Wskazówki dotyczące silnika Przestrzegać informacji zawartych

instrukcji obsługi silnika. – Niektóre modele nie są wyposażone w dźwignię gazu; liczba obrotów ustawiana jest automatycznie. Silnik pracuje zawsze z optymalną prędkością obrotową. – Nawet wtedy, gdy silnik jest ciepły, może ewentualnie zajść konieczność włączenia ssania choke lub włączenia startera. – Niektóre modele nie posiadają ssania ani przycisku startera. Silnik ustawia się automatycznie

poszczególnych startów. Przy zimnym silniku:

Otworzyć zawór dopływu paliwa (jeżeli jest). Urządzenia z choke :

Ustawić dźwignię ssania (choke)

pozycji lub wyciągnąć, a dźwignię gazu (jeżeli jest) ustawić na /maks. – rysunek 5A. lub

Ustawić dźwignię gazu w pozycji – rys. 5a. Urządzenia z przyciskiem startera:

Mocno nacisnąć rozrusznik 1 do

razy, a dźwignię gazu (jeżeli jest) ustawić na /maks. – rysunek 5B. Przy ciepłym silniku:

Otworzyć zawór dopływu paliwa (jeżeli jest).

Ustawić dźwignię gazu (jeżeli jest)

/maks. – rysunek 5B. Urządzenia bez rozrusznika elektrycznego: Rysunek 5C

Stanąć z tyłu za urządzeniem, nacisnąć uchwyt bezpieczeństwa i przytrzymać.

Uchwyt rozrusznika linkowego ciągnąć powoli, aż do wyczuwalnego oporu

następnie szybko i mocno pociągnąć. Uchwytu cięgła startera nie puszczać gwałtownie, tylko poprowadzić powoli z powrotem. Urządzenia z rozrusznikiem elektrycznym: Rysunek 5D

Odłączyć ładowarkę od sieci elektrycznej i od urządzenia.

Stanąć z tyłu za urządzeniem, nacisnąć pałąk bezpieczeństwa i przytrzymać.

Ustawić kluczyk zapłonowy na uchwycie prowadzącym

położeniu włączonym, aż silnik uruchomi się (próba rozruchu przez maks. 5 sekund, przed następną próbą odczekać co najmniej 60 sekund). Wskazówka: W przypadku urządzeń z rozrusznikiem elektrycznym (w zależności od wersji wykonania) silnik może być także wystartowany ręcznie przez pociągnięcie za rozrusznik linkowy. Jeżeli silnik pracuje:

Po włączeniu silnika (zależnie

modelu): –cofnąć z powrotem ssanie (choke) (jeżeli jest), – przesunąć dźwignię gazu (jeżeli jest) do pozycji pomiędzy /max i /min, a silnik pozostawić włączony, aby krótko się rozgrzał.

Do koszenia trawy nastawić dźwignię gazu (jeżeli jest) na pełny gaz. Wskazówka Dalsze informacje dotyczące obsługi silnika można znaleźć w instrukcji obsługi silnika. Zatrzymywanie silnika Rysunek 7

Nastawić dźwignię gazu (jeżeli jest) na /min.

Zwolnić uchwyt bezpieczeństwa. Silnik i zespół tnący zatrzymują się po krótkim czasie. Praca urządzeniem Włączanie/wyłączanie napędu kół (tylko dla urządzeń z napędem kół) Rysunek 6A, B, C Włączanie napędu kół

Pociągnąć i przytrzymać dźwignię/ uchwyt. Wyłączanie napędu kół

Puścić dźwignię/uchwyt. Wskazówka dla urządzeń zgodnie z rysunkiem 6C Do włączania/wyłączania można użyć dźwignię zarówno po lewej, jak

po prawej stronie, względnie również obie dźwignie jednocześnie. Wskazówka Ze względów konstrukcyjnych może się zdarzyć, że przy ciągnięciu urządzenia do tyłu tylne koła będą stawiały zwiększony opór. Zjawisko takie nie jest uszkodzeniem ani błędem urządzenia, tylko reakcją uwarunkowaną technicznie. Pomoc (zależnie od modelu).: Urządzenie bez zaciągania dźwigni napędu poprowadzić najpierw troche

przodu, a następnie do tyłu. Zmiana prędkości napędu kół (w zależności od wersji wykonania) Uwaga! Uszkodzenie urządzenia Regulację przeprowadzać tylko przy pracującym silniku. Rysunek 6D, E

Wybrać zakres prędkości małą dźwignią (1/min/ i 4/maks./ ). Rysunek 6F, G

Wybrać zakres prędkości dźwignią (1/min/ i 4/maks./ ).Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

WskazówkaZe względu na warunki techniczne może się zdarzyć, że nastawienie prędkości przy stojącym urządzeniu daje się ciężko zmieniać.Pomoc: Pociągnąć uchwyt napędu wybrać odpowiedni zakres prędkości. Wyjmowanie i opróżnianie kosza (dla urządzeń z koszem)Rysunek 11Gdy ścięta trawa pozostaje na podłożu lub wskaźnik stanu napełnienia (opcja, rysunek 12) wskazuje, że kosz jest pełny: Puścić uchwyt bezpieczeństwa poczekać, aż silnik się zatrzyma. Odchylić klapę otworu wyrzutowego i wyjąć kosz. Opróżnić kosz. Praca bez kosza Po wyjęciu kosza klapa otworu wyrzutowego opada na dół. Przy pracy bez kosza ścięta trawa wyrzucana jest bezpośrednio na dół. Przebudowa do koszenia

ściółkę (przy urządzeniach z opcjonalnym sprzętem do koszenia na ściółkę)Urządzenia z wyrzutem do tyłu:Rysunek 8A Unieść klapę otworu wyrzutowego. Wyjąć kosz. Założyć klin do mulczowania (w zależności od modelu). Opuścić klapę otworu wyrzutowego.WskazówkaKosiarki ze zintegrowaną funkcją mulczowania nie potrzebują dodatkowego klina do mulczowania – tę funkcję spełnia specjalnie ukształtowana klapa otworu wyrzutowego (rys. 8B).Urządzenia z wyrzutem bocznym:Rysunek 9 Odbojnicę/zamknięcie do mulczowania zamontować w miejsce wyrzutu bocznego (rys. 9A) lub

Usunąć wyrzut boczny – odbojnica/zamknięcie do mulczowania zamyka się automatycznie (rys. 9B). Przebudowa do koszenia

bocznym wyrzutem (w zależności od wersji wykonania) Jeśli występuje: Zdjąć kosz i opuścić w dół klapę tylnego otworu wyrzutowego. Podnieść odbojnicę/zamknięcie do mulczowania i zamontować wyrzut boczny (rys. 9C). Po zakończeniu pracy

wyciągnąć kluczyk ze stacyjki (o ile jest), Odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi. Zamknąć kurek paliwa (o ile jest – patrz „Instrukcja obsługi silnika“). Wyjąć wtyczkę świec zapłonowych. Opróżnić kosz.Urządzenia z zapłonem elektrycznym: Doładować akumulator przez godzin.WskazówkaOdstawiać urządzenie w zamkniętych pomieszczeniach tylko z ostygniętym silnikiem. Wskazówki dotyczące pielęgnacji trawy Podajemy poniżej kilka wskazówek, aby trawa była zdrowa równomiernie rosła. Koszenie Trawa to wiele różnych gatunków roślin trawiastych. Częste koszenie sprzyja rozwojowi gatunków traw, które są dobrze ukorzenione i tworzą mocną darń. Przy rzadkim koszeniu rozwijają się szczególnie trawy wysoko rosnące i dzikie ziele (np. koniczyna, stokrotki).Normalna wysokość trawy wynosi ok. 4–5 cm. Kosić należy tylko

wysokości całkowitej; czyli przy wysokości 7 do 8 cm należy skosić trawę do normalnej wysokości.Nie kosić trawy niżej niż 4 cm, w przeciwnym przypadku, jeżeli jest sucho, darń ulegnie zniszczeniu.Trawę, która urosła wysoko (np. po urlopie) kosić etapami, aż normalnej wysokości.Kosić lekko nakładającymi się pasami. Koszenie na ściółkę (z wyposażeniem) Podczas koszenia trawa zostaje pocięta na małe kawałki (ok. 1 cm) pozostaje na trawniku. W ten sposób zatrzymywanych jest wiele składników odżywczych. Optymalny wynik jest zagwarantowany, jeżeli zawsze będzie utrzymywana krótka trawa, patrz również rozdział „Koszenie“. Podczas mulczowania przestrzegać następujących instrukcji:– Nie kosić mokrej trawy. – Nie kosić więcej niż 2 cm całkowitej długości trawy.– Jechać powoli.– Wykorzystywać maksymalną liczbę obrotów silnika.– Regularnie czyścić zespół tnący. Transport urządzenia Na krótkich odcinkach popychać ręcznie Niebezpieczeństwo Obracający się zespół tnący może pochwycić przedmioty i odrzucić je, wyrządzając w ten sposób szkody. W celu przeprowadzenia urządzenia przez inne powierzchnie niż trawniki, należy najpierw wyłączyć silnik. Na pojeździe Niebezpieczeństwo Przed każdym transportem zatrzymać silnik i pozostawić

ochłodzenia. Wyjąć wtyczkę świecy zapłonowej. Nie wolno transportować urządzenia w przechylonej pozycji. Podczas transportu na lub

pojeździe transportowym należy zabezpieczyć urządzenie przed przypadkowym przesunięciem się. Transportować urządzenie tylko

pustym zbiornikiem paliwa. Pokrywa zbiornika paliwa musi być solidnie zamknięta.

!Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Urządzenia ze składanym uchwytem prowadzącym:Rysunek 10 Uchwyt prowadzący można złożyć, co ułatwi przechowywanie urządzenia. Konserwacja/czyszczenie Niebezpieczeństwo W celu ochrony przed zranieniem, przed przystąpieniem jakichkolwiek prac przy urządzeniu należy:– wyłączyć silnik;– Wyciągnąć kluczyk ze stacyjki (o ile jest),– odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, silnik się ochłodzi,– wyjąć wtyczkę świec zapłonowych przy silniku, aby uniemożliwić przypadkowe włączenie silnika,– przestrzegać dodatkowych wskazówek bezpieczeństwa podanych w instrukcji obsługi silnika. Niebezpieczeństwo W celu ochrony przed zranieniem zespołem tnącym, wszelkie czynności, jak wymiana lub ostrzenie noży, zlecić do wykonania uprawnionym warsztacie specjalistycznym (konieczne są specjalne narzędzia). Uwaga! Urządzenie przechylać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym.WskazówkaRegularna pielęgnacja zapewnia długą żywotność i bezawaryjną eksploatację. Niewystarczająca konserwacja urządzenia może spowodować usterki wpływające na bezpieczeństwo. Przegląd i konserwacja Uwaga! Przestrzegać instrukcji dotyczących konserwacji, podanych w instrukcji obsługi silnika. Pod koniec sezonu zlecić sprawdzenie i konserwację urządzenia w specjalistycznym punkcie serwisowym. Wszelkie naprawy urządzenia, jak również wymianę uszkodzonych akumulatorów, względnie uszkodzonych bezpieczników zlecić

wykonania w uprawnionym warsztacie specjalistycznym. Uwaga! Zagrożenie środowiska olejem silnikowym. Stary, zużyty olej pozostały po wymianie oleju silnikowego oddać

odpowiednim punkcie zbioru oleju lub w przedsiębiorstwie oczyszczania miasta. Zagrożenie środowiska bateriami/akumulatorami Zużytych akumulatorów/baterii nie wolno wyrzucać do domowych śmieci. Proszę je oddać w punkcie zakupu, albo w przedsiębiorstwie oczyszczania miasta. Przed oddaniem urządzenia na złom należy usunąć z niego zużyte baterie/akumulatory. WskazówkaPrzestrzegać okresów przeglądów i serwisu podanych w instrukcji obsługi silnika.Zależnie od modelu urządzenie wyposażone jest w elektroniczny wskaźnik przeglądów i konserwacji (rys. 13). Przestrzegać nakazów przeglądów i konserwacji, które pojawiają się na wskaźnikach dodatkowo do pisemnych wskazówek dotyczących przeglądów konserwacji. Opis obsługi i dalsze informacje można znaleźć oddzielnej instrukcji obsługi, która dołączona jest do wskaźnika przeglądów i konserwacji. Przed każdym uruchomieniem

Sprawdzić poziom oleju, w razie potrzeby dolać olej. Sprawdzić, czy połączenia śrubowe są prawidłowo dokręcone, w razie potrzeby dokręcić. Sprawdzić skuteczność działania wyposażenia bezpieczeństwa.Sprawdzić punkt włączenia sprzęgła:(tylko dla urządzeń z napędem kół)– Urządzenie nie może się posuwać do przodu przy pracującym silniku wyłączonym napędzie kół.– Urządzenie powinno jechać przodu przy pracującym silniku włączonym napędzie kół.Rysunek 15 W razie potrzeby wyregulować punkt włączenia sprzęgła za pomocą nakrętki radełkowanej/nakrętki regulacyjnej dźwigni napędu kół (w zależności od wersji wykonania na spodniej stronie pulpitu obsługi) lub za pomocą cięgła Bowdena.WskazówkaW niektórych modelach nie ma żadnej możliwości nastawiania. Po pierwszych 2–5 godzinach pracy

Wymienić olej, patrz „Instrukcja obsługi silnika“. Po każdym koszeniu lub co

tygodni (tylko dla urządzeń z zapłonem elektrycznym) Doładować akumulator przez godzin. Jeden raz na sezon

Wymienić olej, patrz „Instrukcja obsługi silnika“. Nasmarować przeguby i sprężyny skrętowe przy klapie wyrzutowej. Po zakończeniu sezonu zlecić przegląd i konserwację urządzenia w specjalistycznym warsztacie. Czyszczenie Uwaga! Urządzenie wyczyścić po każdym użyciu. Urządzenie, które nie jest regularnie czyszczone, łatwiej ulega awariom. Do czyszczenia nie używać myjki wysokociśnieniowej.

!Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

Czyszczenie zasobnika zbieracza skoszonej darni (tylko dla urządzeń z koszem) Czyszczenie najłatwiej wykonać zaraz po zakończeniu koszenia.

Wyjąć i opróżnić kosz.

Kosz można wymyć silnym strumieniem wody (wężem ogrodowym).

Kosz należy dokładnie wysuszyć przed następnym użyciem urządzenia. Czyszczenie kosiarki Niebezpieczeństwo Podczas pracy przy zespole tnącym można łatwo się zranić. Dla własnej ochrony stosować rękawice robocze. Uwaga! Urządzenie przechylać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym. Urządzenia nie wolno spryskiwać wodą, ponieważ może to spowodować uszkodzenie części elektrycznych. Urządzenie należy czyścić możliwie natychmiast po użyciu. Urządzenie bez systemu czyszczenia:

Komorę zespołu tnącego i klapę otworu wyrzutowego wyczyścić szczotką, miotełką lub ścierką.

Urządzenie postawić na kółkach

usunąć widoczne resztki trawy

ziemi. Urządzenie z systemem czyszczenia: Rysunek 14 Kosiarki z systemem myjącym zespół tnący wyposażone są

przyłącze wody. Dzięki temu resztki trawy można zmyć ze spodniej strony zespołu tnącego

zapobiec osadzaniu się chemikaliów powodujących korozję. Po zakończeniu koszenia wykonać następujące czynności:

Urządzenie ustawić na równej powierzchni, na której nie ma żwiru ani luźnych kamienii itp. Wskazówka Kanału wyrzutowego nie wolno kierować na domy, garaże, ani inne objekty.

Zamontować na wąż wodny dostępny w handlu adapter (jako opcja w zakresie dostawy)

przyłączyć do przyłącza wodnego zespołu tnącego.

Odkręcić zawór wodny.

Wystartować silnik i pozostawić pracujący na kilka minut.

Zatrzymać silnik i odłączyć wąż wodny od urządzenia. Po zakończeniu czyszczenia:

Wystartować silnik i pozostawić pracujący na kilka minut, aby wysuszyć spodnią stronę zespołu tnącego.

Zatrzymać silnik. Przechowywanie urządzenia Niebezpieczeństwo Wybuchu i pożaru. Nie przechowywać urządzenia

paliwem w zbiorniku (benzyną) w pomieszczeniach, w których opary paliwa mogłyby mieć kontakt

otwartym ogniem lub iskrami. Uwaga! Możliwość uszkodzenia urządzenia. Urządzenie (z ochłodzonym silnikiem) przechowywać tylko

czystym i suchym pomieszczeniu. Na dłuższy okres przechowywania, np. w okresie zimy, należy koniecznie zabezpieczyć urządzenie przed korozją. Po sezonie lub jeśli urządzenie nie będzie używane przez ponad jeden miesiąc:

Spuścić paliwo do odpowiedniego pojemnika i przygotować silnik do przechowywania w sposób opisany w instrukcji obsługi silnika. Uwaga! Paliwo spuszczać tylko na wolnym powietrzu.

Wyczyścić urządzenie i kosz.

W celu ochrony przed rdzą przetrzeć wszystkie części metalowe naoliwioną ścierką (olej bez żywicy) lub spryskać olejem w aerozolu.

Naładować akumulator (jeśli jest). Gwarancja W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile zostały one spowodowane wadami materiałowymi lub produkcyjnymi.

przypadku roszczenia gwarancyjnego należy zwrócić się do sprzedawcy lub najbliższego oddziału naszej firmy. Informacje dotyczące silnika Producent silnika odpowiada za wszystkie problemy związane

silnikiem w odniesieniu do mocy i wydajności, pomiaru mocy

wydajności, danych technicznych, warunków gwarancji i serwisu. Dokładniejsze informacje podane są

oddzielnej instrukcji obsługi wydanej przez producenta silnika, która należy do zakresu dostawy. Rozpoznawanie i usuwanie usterek Zakłócenia w działaniu urządzenia spowodowane są często błahymi przyczynami, które powinni Państwo poznać i częściowo sami usunąć. W wątpliwych przypadkach można uzyskać pomoc w sklepie specjalistycznym.

!Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Problem Możliwa(-e) przyczyna(-y) Sposób usunięcia Nie można wyciągnąć cięgła rozruchowego. Pałąk bezpieczeństwa nie jest naciśnięty. Przycisnąć uchwyt bezpieczeństwa

uchwytu prowadzącego. Nóż jest zablokowany. Wyjąć wtyczkę świec zapłonowych i usunąć przyczynę zablokowania. Silnik jest uszkodzony. Zlecić naprawę w autoryzowanym punkcie serwisowym. Silnik nie uruchamia się. Dźwignia gazu jest

nieprawidłowej pozycji. Ustawić dźwignię gazu w pozycji lub ssanie – CHOKE (jeżeli silnik jest zimny). Ustawić dźwignię gazu w pozycji /max. lub START (jeżeli silnik jest ciepły). Kosiarka stoi w wysokiej trawie. Ustawić kosiarkę w niskiej trawie. Brak paliwa w zbiorniku. Do zbiornika wlać czyste, świeże paliwo. Nie jest podłączony wtyk świecy zapłonowej. Włożyć wtyczkę świec zapłonowych. Paliwo jest stare lub zanieczyszczone. Wymienić na świeże paliwo. Filtr powietrza jest zanieczyszczony. Oczyścić filtr powietrza. Choke nie jest włączone. Włączyć ssanie. Przy starcie z zimnym silnikiem nie użyto startera. Nacinąć starter. - W przypadku kosiarki z rozrusznikiem elektrycznym: Rozładowany akumulator. Akumulator ładować prostownikiem należącym do zakresu dostawy. Przewód jest uszkodzony. Sprawdzić, czy przewód elektryczny jest w porządku. Uszkodzony bezpiecznik Uszkodzony bezpiecznik zlecić do wymiany w uprawnionym warsztacie specjalistycznym. Niezwykłe odgłosy (klekotanie, szczękanie, stukanie). Śruby, nakrętki lub inne elementy mocujące są luźne. Części zamocować. Jeżeli odgłosy pozostają: Zlecić naprawę

autoryzowanym punkcie serwisowym. Urządzenie trzęsie; występują drgania. Nóż jest luźny. Zlecić dokręcenie śruby mocującej nóż w autoryzowanym punkcie serwisowym. Nóż jest uszkodzony. Zlecić wymianę noża w autoryzowanym punkcie serwisowym. Nóż jest nieprawidłowo wyważony. Zlecić wymianę lub wyważenie noża w autoryzowanym punkcie serwisowym. Elementy mocujące silnik są luźne. Zlecić prawidłowe zamocowanie silnika w autoryzowanym punkcie serwisowym.Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

Nieczyste cięcie lub spadek liczby obrotów. Trawa za wysoka. Nastawić większą wysokość cięcia,

razie konieczności kosić dwa razy. Skoszona trawa pozostaje na ziemi lub kosz nie napełnia się. Trawa za mokra. Zaczekać, aż trawa obeschnie. Otwór wyrzutowy jest zatkany. Wyłączyć silnik; usunąć przyczynę zatkania. Nóż jest tępy. Zlecić wymianę lub naostrzenie noża w autoryzowanym punkcie serwisowym. Za mała moc silnika. Częściej kosić trawnik; nastawić większą wysokość cięcia. Kosz jest pełny. Wyłączyć silnik; opróżnić kosz. Kosz jest zanieczyszczony. Wyłączyć silnik; wyczyścić otwory powietrza w koszu. Napęd kół nie działa. Pasek klinowy jest zerwany, albo sprzęgło uszkodzone. Zlecić wymianę uszkodzonych części w autoryzowanym punkcie serwisowym. Linka cięgła/cięgło Bowdena jest zerwane. Zlecić wymianę uszkodzonych części w autoryzowanym punkcie serwisowym. Problem Możliwa(-e) przyczyna(-y) Sposób usunięciaČesky Provozní návod – Sekačka trávy se spalovacím motorem
