Produkttyp	Benzin-Rasenmäher mit Radantrieb
Marke	Wolf Garten
Modell	A 4600 A
Schnittbreite	46 cm
Schnitthöhe	3 bis 9 cm (einstellbar)
Motortyp	Viertakt-Benzinmotor
Starttyp	Seilzug- oder Elektrostart (je nach Version)
Kraftstoffversorgung	Bleifreies Benzin, 12-V-Batterie (Elektrostart)
Tankinhalt	Ca. 1 bis 1,5 L (nicht angegeben, Schätzung)
Fangkorbentyp	Abnehmbarer Hartschalen-Fangkorb
Fangkorbvolumen	Ca. 60 L (Schätzung)
Mulchfunktion	Ja (optionales Zubehör oder integriert je nach Version)
Antriebsräder	Ja, mit mehreren Gängen
Führungsholm	Klappbar zur Aufbewahrung
Gewicht	Ca. 30 bis 35 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 140 x 50 x 100 cm (Schätzung)
Schallleistungspegel	Ca. 96 dB (Schätzung)
Wartung	Ölwechsel, Reinigung von Fangkorb und Gehäuse, Schärfen oder Austausch des Messers
Ersatzteile	Messer, Riemen, Zündkerzen, Filter, Batterien (Originalteile von Wolf Garten)

Häufig gestellte Fragen - A 4600 A Wolf Garten

Wie starte ich den Rasenmäher A 4600 A?

Zum Starten des kalten Motors öffnen Sie den Kraftstoffhahn, betätigen Sie den Choke falls vorhanden, stellen Sie den Gashebel auf Maximum, ziehen Sie dann am Starterseil, nachdem Sie den Sicherheitsbügel gedrückt haben. Für einen Elektrostart stecken Sie den Schlüssel ein und drehen ihn.

Warum startet der Rasenmäher nicht?

Überprüfen Sie den Kraftstoffstand, die Position des Choke (kalter Motor), den Gashebel und ob der Zündkerzenstecker angeschlossen ist. Bei Elektrostartversionen stellen Sie sicher, dass die Batterie geladen ist.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den zentralen Einstellhebel (Modell C) oder die Einzelfüße an jedem Rad (Modell A/B). Die Höhe kann zwischen ca. 3 und 9 cm eingestellt werden.

Wie pflege ich das Schnittmesser?

Das Messer sollte regelmäßig überprüft werden. Wenn es stumpf ist, lassen Sie es von einer Fachwerkstatt nachschärfen oder ersetzen. Tragen Sie bei der Handhabung stets Handschuhe.

Wie reinige ich den Rasenmäher nach Gebrauch?

Verwenden Sie eine Bürste oder ein Tuch. Bei Modellen mit Reinigungssystem schließen Sie einen Wasserschlauch am Gehäuseanschluss an und lassen den Motor einige Minuten laufen. Niemals einen Hochdruckreiniger verwenden.

Was tun, wenn der Fangkorb nicht voll wird?

Überprüfen Sie, ob das Gras nicht zu feucht ist, ob der Auswurfschacht nicht verstopft ist und ob das Messer scharf ist. Der Korb muss regelmäßig geleert werden.

Wie wechsle ich das Motoröl?

Befolgen Sie die Anweisungen im Motorhandbuch. Im Allgemeinen muss das Öl nach den ersten 2–5 Betriebsstunden und dann einmal pro Saison gewechselt werden. Verwenden Sie geeignetes Öl.

Wie lagere ich den Rasenmäher im Winter?

Leeren Sie den Kraftstofftank, reinigen Sie das Gerät, fetten Sie die Teile und laden Sie die Batterie falls vorhanden auf. Lagern Sie es an einem trockenen Ort. Konsultieren Sie das Motorhandbuch für die Einlagerungsmaßnahmen.

Wie verwende ich die Mulchfunktion?

Entfernen Sie den Fangkorb und setzen Sie den mitgelieferten Mulchkeil ein (oder verwenden Sie die spezielle hintere Klappe je nach Modell). Das Mähen sollte regelmäßig erfolgen, das Gras trocken sein und die Schnitthöhe angepasst.

Wo finde ich Ersatzteile?

Verwenden Sie nur Originalteile von Wolf Garten oder zugelassene Teile. Kontaktieren Sie Ihren Händler oder eine Fachwerkstatt. Das Motortypenschild gibt die Referenzen an.

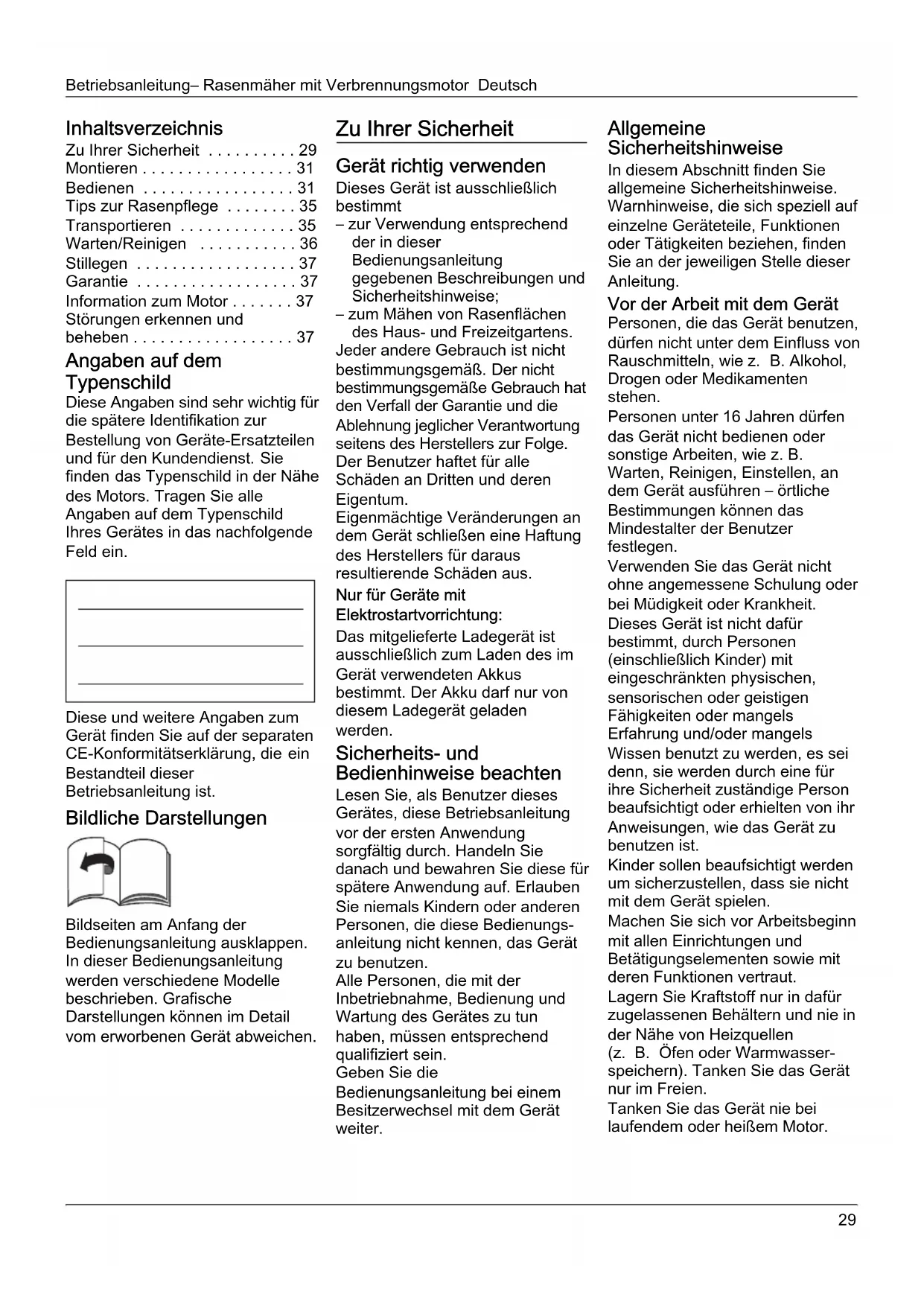

BEDIENUNGSANLEITUNG A 4600 A Wolf Garten

(Originalbetriebsanleitung)

Nederlands 40

(Originale driftsanvisingen)

Suomi 102

Zu Ihrer Sicherheit 29

Montieren 31

Bedienen 31

Tips zur Rasenpflege 35

Transportieren 35

Warten/Reinigen 36

Stillegen 37

Garantie 37

Information zum Motor 37

Störungen erkennen und beheben 37

Angaben auf dem Typenschild

These Angaben sind sehr wichtig für die spätere Identifikation zur Bestellung von Geräte-Ersatzteilen und für den Kundendienst. Sie finden das Typenschild in der Höhe des Motors. Tragen Sie alle Angaben auf dem Typenschild Ihres Gerätes in das nachfolgende Feld ein.

These und weitere Angaben zum Gerät führen Sie auf der separaten CE-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.

Bildliche Darstellungen

Bildseiten am Anfang der Bedienungsanleitung ausklappen. In dieser Bedienungsanleitung werden verschiedene Modelle beschrieben. Grafische Darstellungen können im Detail vom erworbenen Gerät abweichen.

Zu Ihrer Sicherheit

Geratrichtig verwenden

Dieses Gerät ist ausschließlich bestimmt

• zur Verwendung entsprechend der in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweise;

• zum Mähen von Rasenflächen des Haus- und Freizeitgartens. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum.

Eigenmächtige Veränderungen an dem Gerät schreiben eine Haftung des Herstellers für darauf resultierende Schäden aus.

Nur für Geräte mit Elektrostartvorrichtung:

Das mitgelieferte Ladegerät ist ausschließlich zum Laden des im Gerät verwendeten Akkus bestimmt. Der Akkuarf nur von dieserm Ladegerät geladen werden.

Sicherheits- und Bedienhinweise beachten

Lesen Sie, als Benutzer这些东西 Gerätes, diese Betriebsanleitung vor der ersten Anwendung sorgfältig durch. Handeln Sie danach und bewahren Sie diese für spätere Anwendung auf. Erlauben Sie niemals Kindern oder anderen Personen, die diese Bedienungs-anleitung nicht kennen, das Gerät zu benutzen.

Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Geben Sie die Bedienungsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.

Allgemeine Sicherheitshinweise

In this dem Abschnitt finden Sie allgemeine Sicherheitshinweise. Warnhinweise, die sich speziell auf einzeln Geräteile, Funktionen oder Tätigkeiten beziehen, finden Sie an der jeweiligen Stelle dieser Anleitung.

Vor der Arbeit mit dem Gerät Personen, die das Gerät benutzen, dürfen nicht unter dem Einfluss von Rauschmitteln, wie z. B. Alkohol, Drogen oder Medikamenten stehen.

Personen unter 16 Jahren dürfen das Gerät nicht bedienen oder sonstige Arbeiten, wie z. B.

Warten, Reinigen, Einstellen, and dem Gerät ausführren - örtliche Bestimmungen konnen das Mindestalter der Benutzer festlegen.

Verwenden Sie das Gerät nicht ohne angemessene Schulung oder bei Müdigkeit oder Krankheit.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Machen Sie sich vor Arbeitsbeginn mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut.

Lagern Sie Kraftstoff nur in damit zugelassenen Behältern und nie in der Nähe von Heizquellen (z. B. Öfen oder Warmwasser-speichern). Tanken Sie das Gerät nur im Freien.

Tanken Sie das Gerät nie bei laufendem oder freiem Motor.

Tauschen Sie beschädigten Auspuff, Tank oder Tankdeckel aus.

Prufen Sie vor Gebrauch,

• ob die Grasfangeinrichtung Funktioniert und die Auswurfklappe richtig schliebt. Beschädigte, verschlissene oder fehlende Teile umgehend ersetzen.
• ob Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile von einer Fachwerkstatt nur satzweise austauschen halten, um Unwuchten ausschreiben.

Ersatzteile und Zubehör müssen den vom Hersteller festgelegten Anforderungen entsprechen.

Verwenden Sie davon nur Originalersatzteile und Originalzubehör oder die vom Hersteller zugelassenen Ersatzteile und Zubehörteile.

Die Verwendung von nicht vom Hersteller frei gegebenen Ersatzteilen oder Zubehör kann ein erhebliches Sicherheitsrisiko darstellen.

Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren. Lassen Sie immer alle Wartungsarbeiten termingerecht ausführren, um das Gerät in einem sicheren Betriebszustand zu halten.

Während der Arbeit mit dem Gerät

Bei Arbeiten mit oder an dem Gerät müssen Sie eine entsprechende Arbeitskleidung tragen, wie beispielsweise:

• Sicherheitsschuhe,
• Lange Hosen,
• enganliegende Kleidung,
  Gehorschutz,
  Schutzbrille.

Das Tragen von persönlicher Schutzausrüstung verringgert das Risiko von Verletzungen. Vermeiden Sie das Tragenloser Kleidung oder Kleidung mit hangenden Schnurren oder Gurteln. Arbeiten ohne Gehorschutz kann zu Gehörverlust führen. Auch beim Tragen von Gehorschutz öfterns Arbeitspausen einlagen um das Gehör zu halten.

Alle Sicherheitseinrichtungen müssen immer vollständig und in einwandfreiem Zustand am Gerat angebracht sein.

An den Sicherheitseinrichtungen keine Veränderungen vornehmen. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschrieben und angelieferten technischen Zustand.

Verändern Sie niemals die worksbeitig voreingestellt Motoreinstellungen.

Vermeiden Sie offenes Feuer,
Funkenbildung und rauchen Sie nicht.

Hinweise zu Vibrationen: Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.

• Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Hände warm und trocken.
• Machen Sie Pausen.
• Falls Sie feststellen, dass die Haut an ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfürt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt.

Zum Schutze vor Verletzungen vor allen Arbeiten (z. B. Wartungs- und Einstellarheiten) und Transport (z. B. haben oder tragen) an thisem Gerät

• den Motor abstellen,
• den Zündschlüssel (falls vorhanden) abziehen,
• abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
• den Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
• die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten.

Nach der Arbeit mit dem Gerät Verlassen Sie das Gerät nie, ohne den Motor abzustellen und -falls vorhanden - den Zündschluss abzuziehen.

Sicherheitseinrichtungen

Bild 1

Gefahr

Benutzen Sie niemals ein Gerät mit beschädigten oder ohne angebaute

Sicherheitseinrichtungen.

Sicherheitsbügel (1)

Der Sicherheitsbügel dient ihrer Sicherheit, um Motor und Schneidwerk im Notfall sofort zu stoppen.

Es darf nicht versucht werden, seine Funktion zu umgehen.

Auswurfklappe (2) oder Prallschutz (3)

Die Auswurfklappe/der Prallschutz schützt Sie vor Verletzungen durch das Schneidwerk oder hersausgeschleuderte feste Gegenstände. Das Gerät darf nur mit

Auswurfklappe oder Prallschutz betriebenen werden.

Symbole am Gerät

Am Gerät finden Sie verschiedene Symbole als Aufkleber. Nachfolgend die Erklärung der Symbole:

Achtung! Vor Inbetriebnahme Bedienungsanleitung lessen!

Dritte aus dem Gefahrenbereich fernhalten!

Motor ausschalten und Zündschlüsselziehen vor allen
Arbeiten am Gerät und bevor Sie das Gerät verlassen.
Zusätzliche Hinweise im Kapitel „Zu ihrer Sicherheit" beachten.

Vor Arbeiten an den Schneidwerkzeugen den Zündkerzensteckerziehen! Finger und FüBe von den Schneidwerkzeugen fernhalten! Vordem Einstellen oder Säubern des Gerätes oder vor dem Prüfendas Gerät ausschalten und den Zündkerzensteckerziehen.

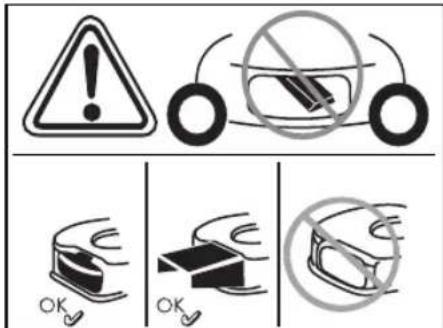

Verletzungsgefahr - nur mit angebautem Prallschutz arbeiten.

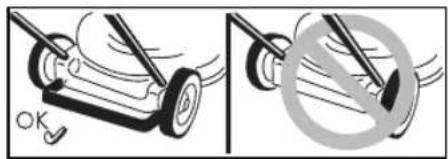

Verletzungsgefahr - nur mit angebautem Heckbügel arbeiten.

Verletzungsgefahr - nur mit angebautem Auswurf arbeiten.

Halten Sie diese Symbole am Gerät immer in einem lesbaren Zustand.
Ersetzen Sie beschädigte oder nicht lesbare Symbole.

Symbole in der Anleitung In dieser Anleitung werden Symbole verwendet, die Gefahren anzeigen oder wichtige Hinweise kennzeichnen. Hier die Erklärung der Symbole:

Gefahr

Sie werden auf Gefahren
hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und bei der eine Gefährung von Personen besteht.

Achtung

Sie werden auf Gefahren
hingewiesen, die mit der
beschriebenen Tätigkeit
zusammenhängen und die einen
Schaden am Gerät nach sich
ziehen können.

i Hinweis

Kennzeichnet wichtige Informationen und Anwendungstipps.

Montieren

Die Montage des Gerätes wird auf einem separatem Beiblatt in Bildern dargestellt.

Entsorgungshinweis

Anfallende Verpackungsreste, Altgeräte usw. entsprechend den örtlichen Vorschriften entsorgen.

Bedienen

Beachten Sie auch die Hinweise im Motorenhandbuch.

Gefahr

Unfall

• Personen, insbesondere Kinder, oder Tiere dürfen beim Mahren nie in der Nähe des Gerätes sein. Verletzungsgefahr durch herausgeschleuderte Steine oder andere Gegenstände.

Sturz

• Führn Sie das Gerät nur im Schritttempo.

• Seien Sie besonderss vorsichtig, wenn Sie rückwärts mühen und das Gerät zu sichziehen.

• Beim Mahen an steilen Hängen kann das Gerät kippen und Sie können sich verletzen. Mahen Sie quer zum Hang, niemals aufund abwärts. Mahen Sie nicht an Hängen mit einer Neigung von mehr als 20%.

• Seien Sie entsprechenden Vorsichtig beim Ändern der Fahrtrichtung und achten Sie immer auf einen gute Stand.

• Es besteht Verletzungsgefahr beim Mähen in Grenzbereichen. Mähen in der Höhe von Rändern, Hecken oder steilen Abhängen ist gefährlich. Halten Sie beim Mähen den Sicherheitsabstand ein.

• Beim Mähen von feuchtem Gras kann das Gerät durch verminderte Bodenhaftung rutschen und Sie konnen stürzen. Mähen Sie nur, wenn das Gras trocken ist.

• Arbeiten Sie nur bei Tageslicht oder bei gutter künstlicher Beleuchtung.

Verletzung

• Der durch die Führungsholme vorgegebene Sicherheitsabstand zum umlaufenden Werkzeug ist stets einzuhalten.
• Der Arbeitsbereich des Bedieners befindet sich während des Betriebs hinter dem Führungsholm.
• Führn Sie niemals Höhe de oder Füsse an oder unter sich drehende Teile.
• Benutzen Sie das Gerät nicht bei schlechten Witterungsbedingungen, wie z. B. Regen oder Gewittergebung.
• Stopen Sie den Motor und warten Sie den Stillstand des Schneidwerkzeugs ab:
• bevor Sie das Gerät kippen,
• zum Transport über andere Flächen als Gras,
  Motor abstellen und um ein versehentliches Starten des Motors zu verhindern: Zündschlüssel (falls vorhanden) abziehen, Motor abkühlen lessen und Zündkerzensteckerziehen,
• bevor Sie Verstopfungen und Blockierungen im Auswurf beseitigen,
• bevor Sie den Rasenmaher überprüfen, reinigen, einstellen oder Arbeitsen an dem Gerät durchführren,
• wenn ein Fremdkörper getroffen wurde. Rasenmáher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen,
• falls das Gerät anfangt ungewöhnlich stark zu vibrieren. Überprüfen Sie das Gerät sofort.
  -Heben oder tragen Sie niemals ein Gerät mit laufendem Motor.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfern den Sie alle Gegenstände, die erfasst und weggeschleudert werden können.

Wird ein Fremdkörper (Z. B. Stein) vom Schneidwerkzeug getroffen oder falls das Gerät anfängt ungewöhnlich zu vibrieren: Motor sofort abstellen.

Gerat vor dem weiteren Betrieb von einer Fachwerkstatt auf Schaden untersuchen setzen.

• Bei Sichelmahern nie vor Grasauswurföffnungen stellen. Geräte mit Grasfang:

-Beim Abnehmer des Grasfanges konnen Sie sich oder andere durch herausgeschleudertes Mahgut oder Fremdkörper verletzen. Entleeren Sie den Grasfang nie bei laufendem Motor. Schalten Sie das Gerät ab.

Erstickungsgefahr durch Kohlenmonoxyd.
Lassen Sie den Verbrennungsmotor nur im Freien laufen.

Explosion und Brandgebung

-Benzindampfe sind explosiv, und Benzin ist hochgradig entflammbar.
-Fullen Sie Kraftstoff ein,bevor Sie den Motor starten.Halten Sie den Tank bei laufendem oder bei noch heiBem Motor geschlossen.
Kraftstoff nur nachfüllen bei abgeschaltetem und abgekühtem Motor. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Tanken Sie das Gerät nur im Freien.
- Falls Kraftstoff übergelaufen ist, den Motor nicht starten. Gerät von der kraftstoffverschmutzen Fläche entfernen und warten, bis sich die Kraftstoffdämpfe verflüchtigt haben.
- Um Brandgefahr zu vermeiden, halten Sieitte folgende Teile frei von Gras oder austretendem Öl:

Motor
-Auspuff
-Batterien/Akkus
-Benzintank.

Stolpergebnis

• Führn Sie das Gerät nur im Schrittempo.

Achtung

Schaden am Gerät

-Steine,herumliegendeAste oder ahnliche Gegenstände konnen zu Schaden am Gerat und der Funktionseise fuhren. Entfernen Sie feste Gegenstände vor jedem Einsatz aus dem Arbeitsbereich.
-Betreiben Sie das Gerät nur in einwandfreiem Zustand. Führn Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, Bedienelemente und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie die beschädigten Teile vor dem Betreiben.

Betriebszeiten

Beachten Sie die nationalen/ kommunalen Vorschriften bezüglich der Benutzungszeiten (ggf. bei ihrer zuständigen Behörde erfragen).

i Positionsangaben

Bei Positionsangaben am Gerät (z. B. links, rechts) gehen wir immer vom Führungsholm gesehen in Arbeitsrichtung des Gerätes aus.

Vor der ersten Inbetriebnahme Motoröl einfllen

Achtung

Das Gerät wird aus Transportgründen ohne Motorenöl ausgeliefert.

Daher vor der ersten Inbetriebnahme Motorenöl einfllen, siehe Motorenhandbuch.

Akku laden

(Geräte mit Elektrostart)

Gefahr von Verätzung/Vergiftung

In Extremfällen muss mit dem Austreten von Flüssigkeiten oder Gasen gerechnet werden. Der Akku befindet sich je nach Modell im Armaturen Brett am Oberholm (Bild 2a) oder auf dem Mahdeck (Bild 2b/c).

Stromschlaggefahr

Überprüfen Sie das Ladegerät vor jeder Gebrauch auf äußertliche Beschädigungen. Benutzen Sie niemals ein beschädigtes Ladegerät.

Achtung

Vergewissern Sie sich, dass das Netz entsprechend den Angaben auf dem Typenschild des Ladegerats mit 220-230 V und 50 Hz betrieben wird.
- Das Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen.
- Akku nur in gut belufteten und trockenen Räumen laden.
Maximale Ladezeit von 12 Stunden nicht überschreiben.
Ladegerät vor Inbetriebnahme des Rasenmaher von Netz und Gerät trennen.

Bild 2

Vor dem ersten Gebrauch des Gerätes den Akku mind. 10 Stunden laden. Nur das im Lieferumfang enthaltene Ladegerät verwenden.

i Hinweis

Abklemmen des Ladegerätes in umgehrter Reihenfolge.

Entsorgungshinweis für das Ladegerät

Das Ladegerät unterliegt den Entsorgungsvorschriften für Elektrogeräte. Beachten Sie die örtlichen Vorschriften.

Einstellarheiten vor jedem Betreiben

Verletzungsgefahr

-Motor abstellen,
-Zundschlussel (falls vorhanden) ziehen.
- Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind; der Motor muss abgekühlt sein,
Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zuverhindern.

Grasfang einhängen

(nur bei Geräten mit Grasfang) Bild 11

Auswurfklappe anheben und Grasfang einhängen.

Schnitthöhe einstellen

Achtung

Schnitthöhe bei unebenem Geländes so wahlen, dass das Schneidmesser niemals mit dem Erdreich in Kontakt kommt.

Bild 3

Schnitthöhe des Grases nach Wunsch einstellen.

Einstellmöglichkeit (je nach Modell) von ca. 3 cm bis maximal 9 cm.

i Hinweis

Bei Geräten mit

Einzelradverstellung alle Räder auf die gleiche Höhe einstehen.

Modell A

Räder in gewünschter Position befestigen.

Modell B

Lascheziehenund ingewunschterPositioneintrasten.

Modell C

Hebel der

Zentralhohenverstellung vor- oder zurückschieben und in gewünschter Position einrasten.

Vorderer verriegeln (nur Gerate mit verriegelb Vorderadern)

Bild 4

Räder zum Geradeausfahren verriegeln - Räder nach vorne stellen und Bügel ins große Loch. Räder frei beweglich - Bügel inskleine Loch.

Tanken und Ölstand prufen

• Benzin, bleifrei tanken (siehe Motorhandbuch).
  Kraftstofftank hochstens bis 2 cm unter der Unterkante des Einfullstutzens fullen.
  Kraftstoffank fest verschlieben.
• Ölstand prüfen, bei Bedarf nachfüllen (siehe Motorenhandbuch).

Motor starten

Bild 5

Gefahr

Zum Schutz vor Verletzungen,
- den Motor nicht starten, wenn Sie vor dem Auswurf stehen;
- Hände und Füße vom Schneidwerk fernhalten;
- bringen Sie niemals Höhe,
Füße oder andere Körperteile in die Nähe sich drehender Teile.
Halten Sie sich immer entfernt von dem Auswurf.

Bevor Sie den Motor starten, kuppeln Sie alle

Schneidwerkzeuge und Antriebe aus.

Das Gerät beim Starten nicht kippen. Gerät auf einer ebenen Fläche mit möglichst kurzem oder weniger Gras abstellen.

i Hinweise zum Motor

Beachten Sie die Informationen im Motorenhandbuch.

• Einige Modelle haben keinen Gashebel, die Drehzahl wird automatisch eingestellt. Der Motor lauft immer mit optimaler Drehzahl.
  Auch bei einem warmen Motor kann es eventuell erforderlich sein, den Choke bzw. den Primer zu betätigten.
• Einige Modelle haben keinen Choke und keinen Primer. Der Motor stellt sich automatisch auf den jeweiligen Startvorgang ein.

Bei kaltem Motor:

• Benzinhahn öffnen (falls vorhanden).
  Geräte mit Choke N
• Chokehebel auf Positionstellen oder Chokezug herausziehen und den Gashebel (falls vorhanden) auf /max stellen - Bild 5A.

oder

Gashebel auf PositionNstellen - Bild 5A.
Geräte mit Primer:
- Primer 1-5x kräftig drucken und Gashebel (falls vorhanden) auf /max stellen - Bild 5B.

Bei warmem Motor:

• Benzinhahn öffnen (falls vorhanden).
  Gashebel (falls vorhanden) auf /max stellen - Bild 5B.

Geräte ohne Elektrostarter: Bild 5C

Hinter dem Gerät stehend - Sicherheitsbügel drücken und halten.
Zugstartergriff langsamziehen, bis Widerstand spürbar ist,dann Schnell und kräftig durchziehen. Zugartergriff nicht zurückschnellen lessen,sonder langsam zurückfuhren.

Geräte mit Elektrostarter:

Bild 5D

Ladegerat von Netz und Gerät trennen.
Hinter dem Gerat stehend - Sicherheitsbugel drucken und halten.
Zündschlüssel am Führungsholm betätigten, bis der Motor anspringt (Startversuch max. 5 Sekunden, vor dem nachsten Versuch 60 Sekunden warten).

i Hinweis:

Bei Geräten mit Elektrostart kann der Motor (je nach Ausführung) auch mit dem Zugstartergriff manuell gestartet werden.

Wenn der Motor lauft:

Nach dem Starten des Motors (je nach Ausführung):

• den Choke (falls vorhanden)\ zurückstellen,
  den Gashebel (falls vorhanden) zwischen /max. und min. schiben, um den Motor kurz warmlaufen zu halten.
  Zum Rasenmahlen den Gashebel (falls vorhanden) auf Vollgas stellen.

i Hinweis

Weitere Informationen bezüglich der Bedienung des Motors können Sie dem Motorenhandbuch entnehmen.

Motor stoppen

Bild 7

Gashebel (falls vorhanden) in Stellung /min.
- Sicherheitsbügel loslassen. Der Motor und das Schneidwerkzeug stoppen nach kurzer Zeit.

Mit dem Gerät arbeiten

Radantrieb ein-/ausschalten (nur bei Geräten mit Radantrieb) Bild 6A, B, C

Radantrieb einschalten

#

Hebel/Bügelziehen und halten. Radantrieb ausschalten

0

Hebel/Bügel loslassen.

i Hinweis fur Geräte entsprechend Bild 6C

Zum Ein-/Ausschalten konnen sowohl der linke als auch der rechte Hebel bzw. auch beiden Hebel zusammen benutzt werden.

i Hinweis

Konstruktiv bedingt kann es vorkommen, dass bei Zurückziehen des Gerätes die Hinterträder einen erhöhten Widerstand aufweisen. Dabei handelt es sich nicht um einen Fehler des Gerätes, sondern um ein technisch bedingtes Verhalten.

Abhilfe (je nach Modell): Gerät ohne gezogenen Antriebsbügel zunachst ein weniger vorwärts schieren, anschließend ruckwärts.

Antriebsgeschwindigkeit des Radantriebs verändern

(jenachAusfuhrung)

Achtung

Schaden am Gerat
Einstellung nur bei laufendem Motor vornehmen.

Bild 6D, E

Mit keinem Hebel zwischen
verschieden
Geschwindigkeitsstufen wahlen
(1/min.// und 4/max. // Bild 6F, G
Mit Hebel zwischen Geschwindigkeitsstufen wahlen (1/min./und 4/max.)

i Hinweis

Technisch bedingt kann es vorkommen, dass sich die Geschwindigkeit bei stehendem Gerät nur schwer verändern{lsst. Abhilfe: Antriebsbügel ziehen und Geschwindigkeitsstufe wahlen.

Grasfang abnehmen und entleeren

(be Geräten mit Grasfang) Bild 11

Wenn Schnittgut am Boden liegenbleibt oder die Füllstandsanzeige (optional, Bild 12) anziegt, dass der Korb voll ist:

• Sicherheitsbügel loslassen und warten, bis der Motor steht.
  Auswurfklappe anheben und Grasfang aushängen.
  Inhalt ausleeren.

Ohne Grasfang arbeiten

Wenn Sie den Grasfang abnehmer, klapt die Auswurfklappe nach unten. Beim Arbeiten ohne Grasfang wird das Schnittgut direkt nach unter ausgeworfen.

UmrustenzumMulchen

(bei Geräten mit optionalem Mulchzubehör)

Geräte mit Heckauswurf: Bild 8A

Auswurfklappe anheben.
Grasfang abnehmen.
- Mulch-Keil einsetzen (je nach Modell).
Auswurfklappe ablassen.

i Hinweis

Modelle mit integrierter Mulchfunktion benötigen keinen separates Mulchkeil - diese Funktion übernimmt eine speziell geformte Heckklappe (Bild 8B).

Geräte mit Seitenauswurf: Bild 9

• Prallschutz/Mulchverschluss an Stelle des Seitenauswurfs montieren (Bild 9A) oder
• Seitenauswurf entfernen - Prallschutz/Mulchverschluss schließt automatisch (Bild 9B).

Geräte auf seitlichen Auswurf umrüsten

(jenachAusfuhrung)

Wenn vorhanden: Grasfang abnehmen und Heckauswurfklappe ablassen.
- Prallschutz/Mulchverschluss anheiten und Seitenauswurf montieren (Bild 9C).

Nach dem Arbeitsende

Zündschlüssel (falls vorhanden) abziehen.
- Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist.
- Benzinhahn schlieben (falls vorhanden - siehe Motorenhandbuch).
Zündkerzenstecker am Motorziehen.
Grasfang entleeren.
Geräte mit Elektrostart:
Akku 10 Stunden nachladen.

i Hinweis

Geräte nur mit abgekühltem Motor in geschlossenen Räumen abstellen.

Tipps zur Rasenpflege

Einige Tips, damit Ihr Rasen gesund und gleichmäßig wachst.

Mähen

Rasen besteht aus verschiedene Grasarten. Wenn Sie*hufig mAHen, wachsen verstärkt GrAser, die stark wurzeln und eine feste Grasnarbe bilden. Wenn Sie Selten mAHen, entwickeln sich verstärkt hochwachsende GrAser und andere Wildkrauter (z. B. Klee, Gänseblümchen).

Die Normalhöhe eines Rasens liegt bei ca. 4-5 cm. Mähen sollen man nur 1/3 der Gesamthöhe; also bei 7-8 cm auf Normalhöhe schneiden.

Den Rasen möglichst nicht kürzer als 4 cm schneiden, sonst schädigt man bei Trockenheit die Grasnarbe.

Hoch gewachsenes Gras (z. B. nach dem Urlaub) etappenweise auf Normalhohemahen.

Beim Mahen die Schneidbahnen immer etwas überlappen setzen.

Mulchen (mit Zubehör)

Das Gras wird beim Mähen in keine Stücke (ca. 1 cm) geschritten und bleibt liegen. Dem Rasen bleiben wie Nährstoffe erhalten.

Für ein optimales Ergebnis muß der Rasen stets kurz gehalten werden, siehe auch Abschnitt „Mahren". Nachfolgende Hinweise beim Mulchen beachten:

• Kein nasses Gras mahren.
• Nie mehr als 2 cm der Gesamtgraslänge abmüssen.
• Langsam fahren.
• Maximale Motordrehzahl nutzen.
• Schneidwerk regelmäßig reinigen.

Transportieren

Kurze Strecken von Hand

Gefahr

Gegenstände konnen vom
drehenden Schneidwerk erfasst
und weggeschleudert werden und
dadurch Schaden verursachen.
Um das Gerät über andere Flächen als Gras zu bewogen, vorher den Motor stoppen.

Mit einem Fahrzeug

Gefahr

Vor jedem Transport Motor stoppen und abkühlen setzen. Den Zündkerzensteckerziehen. Transportieren Sie das Gerät nicht in gekippter Stellung.

Sichern Sie das Gerät bei einem Transport auf oder in einem Fahrzeug ausreichend gegen unbeabsichtigtes Verrutschen. Gerät nur mit leerem Kraftstofftank transportieren. Tankdeckel muss fest verschlossen sein.

Geräte mit klappbarem Holm:

Bild 10

Zum leichteren Verstauen den Lenkerholm zusammenklappen.

Warten/Reinigen

Gefahr

Zum Schutze vor Verletzungen vor allen Arbeitsen an dem Gerät
den Motor abstellen,
-Zundschlussel (falls vorhanden) abziehen,
- abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
- den Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
- die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten.

Gefahr

Zum Schutze vor Verletzungen durch das Schneidwerk alle Arbeiten, wie auswechseln oder nachschleifen des Schneidmessers, nur durch eine Fachwerkstatt ausführten halten (Spezialwerkzeuge erforderlich).

Achtung

Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entstehen.

Hinweis

Regelmäßige Pflege sorgt für eine lange Lebensdauer und einen störungsfreien Betrieb. Ungenügende Wartung Ihres Gerätes kann zu Sicherheitsrelevanten Mängeln führen.

Warten

Achtung

Beachten Sie die

Wartungsvorschriften im Motorenhandbuch. Lassen Sie das Gerät am Ende der Saison von einer Fachwerkstatt überprüfen und warten. Jegliche Reparaturen sowie den Austausch defekter Akkus bzw. defekter Sicherungen nur von einer Fachwerkstatt ausführten halten.

Achtung Umweltgefahrendurch Motorenol.

Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altölsammelstelle oder einem Entsorgungsunternehmen ab.

Geweltgefahrendurch durch fitterien/Akkus.

Verbrauchte Batterien/Akkus gehoren nicht in den Hausmüll. Geben Sie verbrauchte Batterien/Akkus bei ihrer Handel oder einem Entsorgungsunternehmen ab. Bauen Sie die Batterien/Akkus aus, bevor das Gerät verschritt wird.

Beachten Sie die Kontroll- und Wartungsintervalle im Motorenhandbuch.

Je nach Modell ist ihr Gerät mit einer elektronischen Wartungsanzeige ausgestattet (Bild 13). Beachten Sie die entsprechenden Wartungs-anzeigen, zusätzlich zu den schriftlichen Wartungshinweisen. Bedienung sowie weitere Informationen entnehmen Sieitte der separaten Bedienungsanleitung, die der Wartungsanzeige beiliegt.

Vor jedem Betrieb

• Olstand prüfen, bei Bedarf auffullen.
  Schraubverbindungen auf festen Sitz prufen, bei Bedarf festziehen.
• Sicherheitseinrichtungen prüfen.

Eingriffspunkt der Kupplung prufen:

(nur bei Geräten mit Radantrieb)

• Bei laufendem Motor und ausgeschalteten Radantrieb darf sich das Gerät nicht vorwärts bewegen.
• Bei laufendem Motor und eingeschalteten Radantrieb soll das Gerät vorwärts fahren.

Bild 15

Bei Bedarf Eingriffspunkt mit Rändelrad/Stellmutter am Radantriebshebel (je nach Ausführung an der Unterseite der Schaltkonsole) oder Bowdenzug einstehen.

i Hinweis

Bei einigen Modellen ist keine Einstellmöglichkeit vorhanden.

Nach den ersten

2-5 Betriebsstunden

Öl wechseln, siehe beiliegendes Motorenhandbuch.

Nach jedem Mähen oder alle 8 Wochen

(nur Geräte mit Elektrostart)

Akku 10 Stunden nachlagen.

Einmal pro Saison

Ol wechseln, siehe beiliegendes Motorhandbuch.
Gelenkpunkte und Drehfeder an der Auswurfklappe schmieren.
- Lassen Sie am Ende der Saison das Gerät von einer Fachwerkstatt überprüfen und warten.

Reinigen

Achtung

Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktionsschäden. Verwenden Sie zum Reinigen keinen Hochdruckreiniger.

Grasfang reinigen

(nur bei Geräten mit Grasfang) Am einfachsten ist die Reinigung direkt nach dem Mähen.

Den Grasfang abnehmen und entleeren.
Der Grasfang kann mit einem kraftigen Wasserstrahl (Gartenschlauch) gereinigt werden.
Den Grasfang vor dem nachsten Benutzen gründlich trocknen halten.

Rasenmacherinigen

Gefahr

Beim Arbeitsen am Schneidwerk können Sie sich verletzen. Tragen Sie zu ihrem Schutz Arbeitshandschuhe.

Achtung

Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht. Das Gerät nicht mit Wasser abspritzen, da sonst elektrische Teile beschädigt werden können. Reinigen Sie das Gerät möglichst immer direkt nach dem Mähen.

Geräte ohne Deckwaschsystem:

Den Schneidraum und die Auswurfklappe mit Bürste, Handbesen oder Lappen reinigen.
Das Gerät auf die Räder stellen und alle sightbaren Gras- und Schmutzrückstände entfernen.

Geräte mit Deckwaschsystem:

Bild 14

Rasenmachermit Deckwaschsystem sind mit einem Wasseranschluss ausgestattet. Damit konnen Grasreste von der Unterseite des Mahdecks abgeschuft und Ablagerungen korrodierender Chemikalien verhindert werden. Nach dem Mahen wie folgt vorgehen:

Gerat auf eine ebene Fläche, frei von Geroll, Steinen usw. stellen.

i Hinweis

Auswurfschachtarficht gegen Hauser, Garagen u. A. gerichtet sein.

Einen handelsüblichen Schlauchadapter (optional im Lieferumfang) an einen Wasserschlauch montieren und am Wasseranschluss des Mühdecks anschließen.
Wasser aufdrehen.
Motor starten und einige Minuten laufen halten.
Motor stoppen und Wasserschlauch vom Gerät entfernen.

Nach Beendigung des Reinigungsvorgangs:

Motor starten und einige Minuten laufen setzen, um die Unterseite des Mahdecks zu trocknen.
Motor stoppen.

Stillegen

Gefahr

Explosions- und Brandgebung.
Lagern Sie das Gerät mit Kraftstoff (Benzin) im Tank niemals in Räumen, in denen Kraftstoffdämpfe mit offenem Feuer oder Funken in Berührung kommt konnen.

Achtung

Materialschaden am Gerät.
Lagern Sie das Gerät (mit abgekühtem Motor) nur in sauberen und trockenen Räumen.
Schützen Sie das Gerät bei längerer Lagerung, z. B. im Winter, gegen Rost.
Nach der Saison oder wenn das Gerät länger als einen Monat nicht benutzt wird:

Kraftstoff in geeignetes Gefäß ablassen und Motor stillegen wie im Motorenhandbuch beschrieben.

Achtung

Kraftstoff nur im Freien ablassen.

Gerat und Grasfang reinigen.
Alle Metalleite zum Schutz vor Rost mit einem geolten Lappen (harzfreies Öl) abwischen oder mit Spruhöl einsprühen.
Akku laden (wenn vorhanden).

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an Ihr Gemär im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufer oder die nachstgelegene Niederlassung.

Information zum Motor

Der Motorhersteller haftet für alle motorbezogenen Probleme im Hinblick auf Leistung, Leistungsmessung, technische Daten, Gewährleistungen und Service. Nähere Informationen finden Sie in dem separat mitgelieferten Halter-/ Bedienerhandbuch des Motorherstellers.

Störungen erkennen und beheben

Störungen im Betrieb Ihres Rasenmachers haben oft einfache Ursachen, die Sie kennen sollenn und zum Teil selbst beheben konnen. Im Zweifelsfall hilft Ihnen Ihr Fachhändler bereits weiter.

Problem M ogliche Ursache(n) Abhilfe

Starterzug laßt sich nichtziehen.	Sicherheitsbügel nicht betätig.	Sicherheitsbügel gegen Oberholm drücken.
	Messer blockiert. Zündkerzensteckerziehen und Blockade beseitigen.
	Motor defekt. Fachwerkstatt aufsuchen.
Motor springt nicht an.	Gashebel steht nicht richtig.	Gashebel auf Stellung | oder CHOKE (bei kaltem Motor).
		Gashebel auf Stellung ∅max. oder START (bei warmem Motor).
	Mäher steht in hohem Gras. Mäher auf eine Fläche mit niedrigem Gras stellen.
	Kein Kraftstoff im Tank. Tank mit sauberem, frischen Kraftstoff füllen.
	Zündkerzenstecker nicht aufgesteckt.	Zündkerzenstecker aufstecken.
	Kraftstoff alt oder verschmutzt. Kraftstoff durch frischen ersetzen.
	Luftfilter verschmutzt. Luftfilter reinigen.
	Choke nicht betätig.	Choke betätig.
	Primer bei Kaltstart nicht betätig.	Primer betätig.
- Bei Gerät mit Elektrostart:	Akku entladen.	Akku mit mitgeliefertem Ladegerät laden.
	Leitung beschädigt.	Prüfen, ob elektrische Leitung in Ordnung ist.
	Sicherung defekt.	Defekte Sicherung in einer Fachwerkstatt ersetzen halten.
Ungewöhnliche Geräusahe (Rappeln, Rasseln, Klappern).	Schrauben, Muttern oder andere Befestigungsteile locker.	Teile befestigen. Wenn die Geräusahe bleiben: Fachwerkstatt aufsuchen.
Erschütterungen, Vibrationen.	Messer lose.	Messerbefestigungsschraube in einer Fachwerkstatt anziehen halten.
	Messer beschädigt.	Messer in einer Fachwerkstatt austauschen halten.
	Messer nicht richtig ausgewuchtet.	Messer in einer Fachwerkstatt austauschen oder auswuchten halten.
	Motorbefestigung locker.	Motor in einer Fachwerkstatt befestigen halten.
Unsauberer Schnitt oder Drehzahl fällt ab.	Gras zu hoch.	Größere Schnitthöhe einstellen, notfalls zweimal mühen.

Problem Moggliche Ursache(n) Abhilfe

Gras bleibt liegen oder Grasfang wird nicht voll.	Gras zu feucht. Rassen abrocknen setzen.
	Auswurf verstopf. Motor abstellen, Verstopfung beseitigen.
	Messer stumpf. Messer in einer Fachwerkstatt ersetzen oder nachschleifen setzen.
	Ungenügende Motorleistung. Öfter mAHen, Schnitthöhe größere wahlen.
	Grasfang voll. Motor abstellen, Grasfang entleeren.
	Grasfang verschmutzt. Motor abstellen, Luftschlitze im Grasfang reinigen.
Radantrieb Funktioniert nicht. Keilriemen gerissen oder Getriebe defekt.	Beschädigte Teile in einer Fachwerkstatt ersetzen setzen.
	Seilzug/Bowdenzug gerissen. Beschädigte Teile in einer Fachwerkstatt ersetzen setzen.

Inhoudsopgave

Ter bescherming gegen verwondingen,

Stall gasspaken pa Iage - bild 5A

Slapp spaken/bygeln.

Se elibereazamaneta/etrierul.

WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft
WOLF-Garten is a trademark of MTD Products Aktiengesellschaft

Industriestraße 23·66129 Saarbrücken·Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com·[e-mail]
