BEDIENUNGSANLEITUNG A 460 A SP HW Wolf Garten
(Original betriebsanleitung)
Nederlands 38
(Originale driftsanvisingen)
Suomi 96

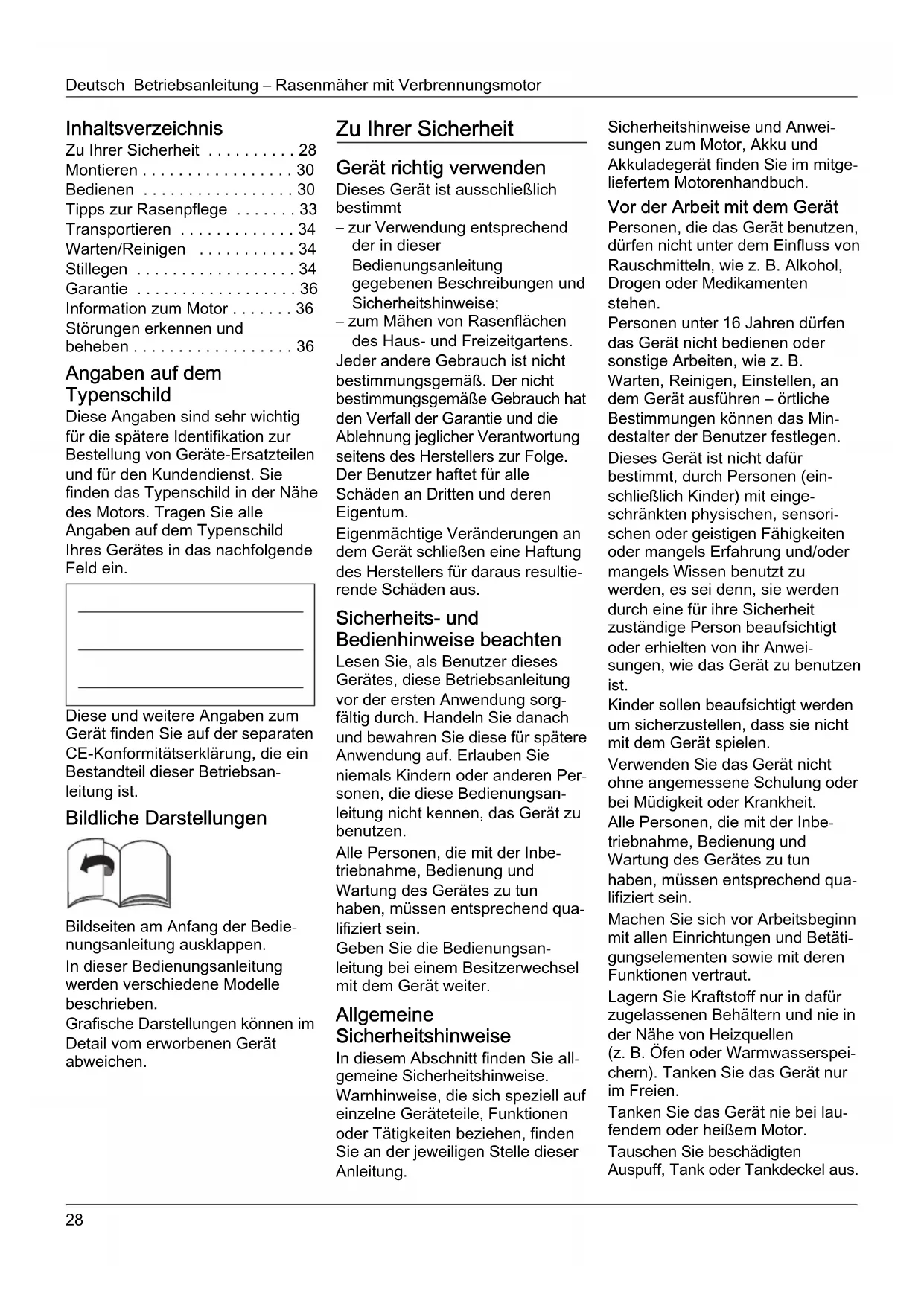

Zu Ihrer Sicherheit 28
Montieren 30
Bedienen 30
Tipps zur Rasenpflege 33
Transportieren 34
Warten/Reinigen 34
Stillegen 34
Garantie 36
Information zum Motor 36
Störungen erkennen und beheben 36
Angaben auf dem Typenschild
These Angaben sind sehr wichtig für die spätere Identifikation zur Bestellung von Geräte-Ersatzteilen und für den Kundendienst. Sie finden das Typenschild in der Nähe des Motors. Tragen Sie alle Angaben auf dem Typenschild Ihres Gerätes in das nachfolgende Feld ein.
These und weitere Angaben zum Gerät führen Sie auf der separaten CE-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.
Bildliche Darstellungen
Bildseiten am Anfang der Bedienungsanleitung ausklappen.
In dieser Bedienungsanleitung werden verschiedene Modelle beschrieben.
Grafische Darstellungen können im Detail vom erworbenen Gerät abweichen.
Zu Ihrer Sicherheit
Gerät richtig verwenden
Dieses Gerät ist ausschließlich bestimmt
- zur Verwendung entsprechend der in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweise;
zum Mahren von Rasenflächen des Haus- und Freizeitgartens. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schaden an Dritten und deren Eigentum.
Eigenmächtige Veränderungen an dem Gerat schreiben eine Haftung des Herstellers für darauf resultierende Schaden aus.
Sicherheits- und
Bedienhinweise beachten
Lesen Sie, als Benutzer theses Gerates,these Betriebsanleitung vor der ersten Anwendung sorgfaltig durch.Handeln Sie danach und bewahren Sie diese fur spätere Anwendung auf.Erlauben Siemials Kindern oder anderen Personen, die diese Bedienungsanleitung nicht kennen, das Gerat zu benutzen.
Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Geben Sie die Bedienungsanleitung bei einem Besitzerwechsel mit dem Gerät weiter.
Allgemeine
Sicherheitshinweise
In thisem Abschnitt finden Sie allgemeine Sicherheitshinweise. Warnhinweise, die sich speziell auf einzeln Geräteile, Funktionen oder Tätigkeiten beziehen,finden Sie an der jeweiligen Stelle dieser Anleitung.
Sicherheitshinweise und Anweisungen zum Motor, Akku und Akkuladegerät finden Sie im mitgeliefertem Motorenhandbuch.
Vor der Arbeit mit dem Gerät
Personen, die das Gerät benutzen, * dürfen nicht unter dem Einfluss von Rauschmitteln, wie z. B. Alkohol, Drogen oder Medikamenten * stehen .
Personen unter 16 Jahren dürfen das Gerät nicht bedieren oder sonstige Arbeiten, wie z. B. Warten, Reinigen, Einstellen, an dem Gerät ausführren -örtliche Bestimmungen konnen das Mindestalter der Benutzer festlegen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Verwenden Sie das Gerät nicht ohne angemessene Schulung oder bei Mädigkeit oder Krankheit.
Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Machen Sie sich vor Arbeitsbeginn mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut.
Lagern Sie Kraftstoff nur in davon zugelassenen Behältern und nie in der Nähe von Heizquellen (z. B. Öfen oder Warmwasserspeichern). Tanken Sie das Gerät nur im Freien.
Tanken Sie das Gerät nie bei laufendem oder freisem Motor.
Tauschen Sie beschädigten Auspuff, Tank oder Tankdeckel aus.
Prufen Sie vor Gebrauch,
- ob die Grasfangeinrichtung
funktioniert und die
Auswurfklappe richtig schlieft.
Beschädigte, verschlissene oder fehlende Teile umgehend ersetzen.
- ob Schneidwerkzeuge,
Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile von einer Fachwerkstatt nu satzweise austauschen halten, um Unwuchten auszuschreiben.
Das mitgelieferte Ladegerät ist ausschließlich zum Laden des im Gerät verwendeten Akkus bestimmt. Der Akkuarf nur von thisem Ladegerät geladen werden.
Ersatzteile und Zubehör mössen den vom Hersteller festgelegten Anforderungen entsprechen.
Verwenden Sie davon nur Original-Ersatzteile/-Zubehörteile oder die vom Hersteller zugelassenen Ersatzteile/Zubehörteile.itte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise.
Die Verwendung von nicht vom Hersteller frei gegebenen Ersatzteilen oder Zubehör kann ein erhebliches Sicherheitsrisiko darstellen.
Lassen Sie Reparaturen ausschließlich von einer qualifizierte Fachkraft oder in einer Fachwerkstatt durchführren.
Lassen Sie immer alle Wartungsarbeiten termingerecht ausführren, um das Gerät in einem sicheren Betriebszustand zu halten.
Während der Arbeit mit dem Gerät
Bei Arbeiten mit oder an dem Gerät müssen Sie eine entsprechende Arbeitskleidung tragen, wie beispielsweise:
- Sicherheitsschuhe,
- Lange Hosen,
- enganliegende Kleidung,
Gehorschutz, - Schutzbrille.
Das Tragen von persönlicher Schutzausrüstung verringgert das Risiko von Verletzungen.
Vermeiden Sie das Tragenloser Kleidung oder Kleidung mit hangenden Schnüren oder Gurteln.
Arbeiten ohne Gehorschutz kann zu Gerhorverlust führen.
Auch beim Tragen von Gehorschutz ofters Arbeitspausen einlegen um das Gehör zu schonen. Alle Sicherheitseinrichtungen müssen immer vollständig und in einwandfreiem Zustand am Gerät angebracht sein.
An den Sicherheitseinrichtungen keine Veränderungen vornehmen. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschrieben und angelieferten technischen Zustand.
Verändern Sie niemals die werkseitig voreingestellen Motoreinstellungen.
Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Si nicht.
Hinweise zu Vibrationen: Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und
Armen verursachen.
- Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Höhe warm und trocken.
- Machen Sie Pausen.
- Falls Sie feststellen, dass die Haut an ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfürt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt.
Zum Schutze vor Verletzungen vor allen Arbeitsen (z. B. Wartungs- und Einstellarheiten) und Transport (z. B. haben oder tragen) an thisem Gerät
den Motor abstellen,
- den Zündschlüssel (falls vorhanden) abziehen,
- abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
- den Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
- den Startakku vom Motor entfern,
- die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten.
Nach der Arbeit mit dem Gerät Verlassen Sie das Gerät nie, ohne den Motor abzustellen und -falls vorhanden - den Zündschlüssel abzuziehen.
Sicherheitseinrichtungen
Bild 1
Gefahr
Benutzen Sie niemals ein Gerät mit beschädigten oder ohne angebaute Sicherheitseinrichtungen.
Sicherheitsbügel (1)
Der Sicherheitsbügel dient ihrer Sicherheit, um Motor und Schneidwerk im Notfall sofort zu stoppen.
Es darf nicht versucht werden, seine Funktion zu umgehen.
Auswurfklappe (2) oder Prallschutz (3)
Die Auswurfklappe/der Prallschutz schützt Sie vor Verletzungen durch das Schneidwerk oder herausgeschleuderte feste Gegenstände. Das Gerätarf nur mit Auswurfklappe oder Prallschutz betriebenen werden.
Symbole am Gerät
Am Gerät finden Sie verschiedene Symbole als Aufkleber. Nachfolgend die Erklärung der Symbole:
Achtung! Vor Inbetriebnahme Bedienungsanleitung lessen!
Dritte aus dem Gefahrenbereich fernhalten!
Motor ausschalten und Zündschlüsselziehen vor allenArbeiten am Geratund bevor Sie dasGerät verlassen.Zusätzliche Hinweiseim Kapitel, Zu IhrerSicherheit"beachten.
Vor Arbeitsen an den Schneidwerkzeugenden
Zündkerzenstecker
ziehen!
Finger und Fußv oden
Schneidwerkzeugen fernhalten! Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfendas Gerät
ausschalten und den Zündkerzensteckerziehen.
Verletzungsgefahr - nur mit angebautem Auswurf arbeiten.
Halten Sie diese Symbole am Gerät immer in einem lesbaren Zustand.
Symbole in der Anleitung
In dieser Anleitung werden Symbole verwendet, die Gefahren anzeigen oder wichtige Hinweise kennzeichnen. Hier die Erklärung der Symbole:
Gefahr
Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und bei der eine Gefährung von Personen besteht.
Achtung
Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und die einen Schaden am Gerät nach sichziehen können.
i Hinweis
Kennzeichnet wichtige Informationen und Anwendungstipps.
Montieren
Die Montage des Gerätes wird auf einem separatem Beiblatt in Bildern dargestellt.
Entsorgungshinweis
Anfallende Verpackungsreste, Altgeräte usw. entsprechend den örtlichen Vorschriften entsorgen.
Bedienen
Beachten Sie auch die Hinweise im Motorenhandbuch.
Gefahr
Unfall
- Personen, insbesondere Kinder, oder Tiere dürfen beim Mahen nie in der Höhe des Gerätes sein. Verletzungsgefahr durch herausgeschleuderte Steine oder andere Gegenstände.
Sturz
-
Führn Sie das Gerät nur im Schrittempo.
-
Seien Sie besonderss vorsichtig, wenn Sie rückwärts mAHen und das Gerät zu sichziehen.
-
Beim Mahen an steilen Hängen kann das Gerät kippen und Sie können sich verletzen. Mahen Sie quer zum Hang, niemals aufund abwärts. Mahen Sie nicht an Hängen mit einer Neigung von mehr als 20%.
-
Seien Sie besonderss vorsichtig beim Ändern der Fahrtrichtung und achten Sie immer auf einen gute Stand.
-
Es besteht Verletzungsgefahr beim Mahen in Grenzbereichen. Mahen in der Höhe von Rändern, Hecken oder steilen Abhängen ist gefährlich. Halten Sie beim Mahen den Sicherheitsabstand ein.
-
Beim Mähen von feuchtem Graskann das Gerät durch verminderte Bodenhaftung rutschen und Sie konnen stürzen. Mähen Sie nur, wenn das Gras trocken ist.
-
Arbeiten Sie nur bei Tageslicht oder beiGreaterkunstlicher Beleuchting.
Verletzung
Der durch die Führungsholme vorgegebene Sicherheitsstand zum umlaufenden Werkzeug ist stets einzuhalten.
- Der Arbeitsbereich des Bedieners befindet sich während des Betriebs hinter dem Führungsholm.
-Fuhren Sie niemals Hande oder FüBe an oder unter sich drehende Teile.
-Benutzen Sie das Gerät nicht bei schlechten Witterungsbedingungen, wie z. B. Regen- oder Gewittergebung.
- Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen.
- Halten Sie das Gerät von Regen oder Nasse fern. In feuchtem Gras kann das Gerät durch verminderte Bodenhaltung rutschen.
- Stopen Sie den Motor und warten Sie den Stillstand des Schneidwerkzeugs ab:
- bevor Sie das Gerät kippen,
- zum Transport über andere Flächen als Gras,
- Motor abstellen und um ein versehentliches Starten des Motors zu verhindern: Zündschlüssel (falls vorhanden) abziehen, Startakku vom Motor entfern, Motor abkühlen setzen und Zündkerzensteckerziehen,
- bevor Sie Verstopfungen und Blockierungen im Auswurf beseitigen,
- bevor Sie den Rasenmaher überprüfen, reinigen, einstellen oder Arbeiten an dem Gerät durchführren,
- wenn ein Fremdkörper getroffen wurde. Rasenmacher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen,
- falls das Gerät anfangt ungewöhnlich stark zu vibrieren. Überprüfen Sie das Gerät sofort.
-Heben oder tragen Sie niemals ein Gerät mit laufendem Motor.
- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
Wird ein Fremdkörper (z. B. Stein) vom Schneidwerkzeug getroffen oder falls das Gerät anfängt ungewöhnlich zu vibrieren: Motor sofort abstellen. Gerät vor dem weiteren Betrieb von einer Fachwerkstatt auf Schäden untersuchen lässt.
- Bei Sichelmahern nie vor Grassauswurföffnungen stellen.
Geräte mit Grasfang:
- Beim Abnehmer des Grasfanges konnen Sie sich oder andere durch herausgeschleudertes Mahgut oder Fremdkörper verletzen. Entleeren Sie den Grasfang nie bei laufendem Motor. Schalten Sie das Gerät ab.
Erstickungsgefahr durch Kohlenmonoxyd.
Lassen Sie den Verbrennungsmotor nur im Freien laufen.
Explosion und Brandgebung
-Benzindampfe sind explosiv, und Benzin ist hochgradig entflammbar.
-Fullen Sie Kraftstoff ein,bevor Sie den Motor starten.Halten Sieden Tank bei laufendem oder bei noch heiemotor geschlossen.
Kraftstoff nur nachfüllen bei abgeschaltetem und abgekühltem Motor. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Tanken Sie das Gerät nur im Freien.
- Falls Kraftstoff übergelaufen ist, den Motor nicht starten. Gerät von der kraftstoffverschmutzen Fläche entfernen und warten, bis sich die Kraftstoffdämpfe verflüchtigt haben.
Um Brandgefahr zu vermeiden, halten Sieitte folgende Teile frei von Gras oder austretendem Öl:
- Motor
-Auspuff
-Batterien/Akkus
-Benzintank.
Stolpergefahr
- Führn Sie das Gerät nur im Schrittempo.
Achtung
Schaden am Gerät
-Steine,herumliegendeAste oder ahnliche Gegenstände konnen zu Schaden am Gerat und der Funktionseise fuhren. Entfernen Sie feste Gegenstände vor jedem Einsatz aus dem Arbeitsbereich.
-Betreiben Sie das Gerät nur in einwandfreiem Zustand. Führn Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonderss Sicherheitseinrichtungen, Bedienelemente und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie die beschädigten Teile vor dem Betreiben.
- Niemals einen Akku verwenden, der verformt, fallen gelassen oder beschädigt ist.
- Akku und Ladegerät keinem Regen oder Feuchigkeit aussehen.
i Betriebszeiten
Beachten Sie die nationalen/ kommunalen Vorschriften bezüglich der Benutzungszeiten (ggf. bei ihrer zuständigen Behörde erfragen).
i Positionsangaben
Bei Positionsangaben am Gerät (z. B. links, rechts) gehen wir immer vom Führungsholm gesehen in Arbeitsrichtung des Gerätes aus.
Vor der ersten Inbetriebnahme
Motoröl einfllen
Achtung
Das Gerät wird aus Transportgründen ohne Motorenöl ausgeliefert.
- Daher vor der ersten Inbetriebnahme Motorenöl einfllen, siehe Motorenhandbuch.
Akku laden
(Geräte mit Elektrostart)
Beachten und befolgen Sie alle Hinweise und Informationen bezüglich Akku und Ladegerät aus dem Motorenhandbuch.
Gefahr von Verzutung/Vergiftung
In Extremfällen muss mit dem Austreten von Flüssigkeiten oder Gasen gerechnet werden.
Stromschlaggefahr
Überprüfen Sie das Ladegerät vor jeder Gebrauch auf äußertliche Beschädigungen. Benutzen Siemals ein beschädigtes oder fallen gelassenes Ladegerät.
Achtung
Vergewissern Sie sich, dass das Netz entsprechend den Angaben auf dem Typenschild des Ladgerats mit 220-230 V und 50 Hz betrieben wird.
- Akku und Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen.
- Akku nur in gut belufteten und trockenen Räumen laden.
-Ladegerat nach Entnahme des Akkus vom Netz trennen.
- Niemals Gegenstände in die Kontakte des Akkus stecken.
Vor allen Arbeitsen am Ladegerät ist diese vom Netz zu trennen.
- Akku und Ladegerät nicht öffnen. Alle Arbeiten an Akku und Ladegerät von einer Fachwerkstatt ausführten halten.
Bild 2
Vor dem ersten Gebrauch des Gerätes den Akku ca. 1 Stunde laden. Nur das im Lieferumfang enthaltene Ladegerät verwenden.
i Hinweis
Umfangreiche Informationen bezüglich Ladevorgang und Akkuzustandsanzeige entnehmer Sie dem Motorenhandbuch.
Entsorgungshinweis für das Ladegerät
Das Ladegerät unterliegt den Entsorgungsvorschriften für Elektrogeräte. Beachten Sie die örtlichen Vorschriften.
Einstellarheiten vor jedem Betreiben
Verletzungsgefahr
Vor allen Arbeitsen an thisem Gerät - Motor abstellen,
-Zundschlussel (falls vorhanden) ziehen,
- Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind; der Motor muss abgekühlt sein,
Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
- Startakku vom Motor entfernen.
Grasfang einhängen (nur bei Geräten mit Grasfang)
Bild 11
Auswurfklappe anheben und Grasfang einhängen.
Schnitthöhe einstellen
Achtung
Schnitthöhe bei unebenem
Gelände so wahren, dass das
Schneidmesser niemals mit dem
Erdreich in Kontakt kommt.
Bild 3 und 4
Schnitthöhe des Grases nach Wunsch einstellen.
Einstellmöglichkeit (je nach Modell) von ca. 3 cm bis maximal 9 cm.
i Hinweis
Bei Geräten mit Einzelradverstellung alle Räder auf die gleiche Höhe einstellen.
Modell A - Bild 3
Lascheziehen und ingewunschterPositioneintrasten. ModellB-Bild4
Hebel der
Zentralhohenverstellung voroder zurückschieben und in gewünschter Position einrasten.
Tanken und Ölstand prufen
- Benzin, bleifrei tanken (siehe Motorhandbuch).
Kraftstoffank hochstens bis 2 cm unter der Unterkante des Einfullstutzens fullen.
Kraftstofftank fest verschlieben. - Ölstand prüfen, bei Bedarf nachfüllen (siehe Motorenhandbuch).
Batteriefach am Motor reinigen
Fremdkörper und Verschmutzungen am Batteriefach mit Lappen und Bürste entfern.
Motor starten
Bild 5
Gefahr
Zum Schutz vor Verletzungen,
- den Motor nicht starten, wenn Sie vor dem Auswurf stehen;
- Hände und Füße vom Schneidwerk fernhalten;
-bringen Sie niemals Hände,
FüBe oder andere Korperteile in die Nähe sich drehender Teile.
Halten Sie sich immer entfernt von dem Auswurf.
Bevor Sie den Motor starten, kuppen Sie alle Schneidwerkzeuge und Antriebe aus.
Das Gerät beim Starten nicht kippen. Gerät auf einer ebenen Flächen mit möglichst kurzem oder weniger Gras abstellen.
i Hinweise zum Motor
- Beachten Sie die Informationen im Motorenhandbuch.
- Einige Modelle haben keinen Gashebel, die Drehzahl wird automatisch eingestellt. Der Motor lauft immer mit optimaler Drehzahl.
Startakku in das Batteriefach am Motor einsetzen, bis er einrastet - Bild 5A. - Benzinhahn öffnen (falls vorhanden).
Gashebel (falls vorhanden) auf /max stellen - Bild 5B.
Hinter dem Gerat stehend - Sicherheitsbugel drucken und halten - Bild 5C.
Zündschlüssel am Führungsholm betätigten, bis der Motor anspringt (Startversuch max. 5 Sekunden, vor dem nachsten Versuch mind. 1 Minute warten) - Bild 5C.
Wenn der Motor lauft:
- Nach dem Starten des Motors den Gashebel (falls vorhanden) zwischen /max und /min schieren, um den Motor kurz warmlaufen zu lassen.
Zum Rasenmahlen den Gashebel (falls vorhanden) auf Vollgas stellen.
i Hinweis
Weitere Informationen bezüglich der Bedienung des Motors können Sie dem Motorenhandbuch entnehmen.
Motor stoppen
Bild 7
Gashebel (falls vorhanden) in Stellung min.
- Sicherheitsbügel loslassen. Der Motor und das Schneidwerkzeug stoppen nach kurzer Zeit.
Mit dem Gerät arbeiten
Radantrieb ein-/ausschalten (nur bei Geräten mit Radantrieb) Bild 6
Radantrieb einschalten
- Radantriebsbügel (2) zusammen mit dem Sicherheitsbügel (1) nach vorn drücken. Je weiter nach vorn gedrückt, destochneller fahrtd das Gerät.
Radantrieb ausschalten
- Radantriebsbügel (2) zusammen mit dem Sicherheitsbügel (1) ganz nach hintenziehen.
i Hinweis
Konstruktiv bedingt kann es vorkommen, dass bei Zurückziehen des Gerätes die Hinterträder einen erhöhten Widerstand aufweisen. Dabei handelt es sich nicht um einen Fehler des Gerätes, sondern um ein technisch bedingtes Verhalten.
Abhilfe (je nach Modell): Gerät ohne gezogenen Antriebsbügel zunachst ein weniger vorwärts schieren, anschließend ruckwärts.
Grasfang abnehmer und entleeren
(bei Geräten mit Grasfang) Bild 11
Wenn Schnittgut am Boden liegenbleibt oder die Füllstandsanzeige (optional, Bild 12) anziegt, dass der Korb voll ist:
- Sicherheitsbügel loslassen und warten, bis der Motor steht.
Auswurfklappe anheben und Grasfang aushängen.
Inhalt ausleeren.
Ohne Grasfang arbeiten
Wenn Sie den Grasfang abnehmer, klapt die Auswurfklappe nach unten. Beim Arbeiten ohne Grasfang wird das Schnittgut direkt nach unten ausgeworfen.
UmrustenzumMulchen
(be Geräten mit optionalem Mulchzubehör)
Geräte mit Heckauswurf: Bild 8A
Auswurfklappe anheben.
Grasfang abnehmen.
- Mulch-Keil einsetzen (je nach Modell).
Auswurfklappe ablassen.
i Hinweis
Modelle mit integrierter Mulch-funktion benötigen keinen separates Mulchkeil - diese Funktion übernimmt eine speziell geformte Heckklappe (Bild 8B).
Geräte auf seitlichen Auswurf umrüsten
(jenachAusfuhrung)
Wennvorhanden: Grasfang abnehmer und Heckauswurfklappe ablassen.
- Prallschutz/Mulchverschluss anheiten und Seitenauswurf montieren (Bild 9).
Nach dem Arbeitsende
Zündschlüssel (falls vorhanden) abziehen.
Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist.
- Benzinhahn schlieben (falls vorhanden - siehe Motorenhandbuch).
Zündkerzenstecker am Motorziehen.
Grasfang entleeren.
Startakku vom Motor entfernen - Bild 16.
Akku bei Bedarf nachlagen. Bild 17
Zum Prüfen des Akku-Ladezustandes die Taste (1) am Akku drücken. Die LED (2) zeigen den ungefahren Ladezustand an. Bei einer blinkenden LED den Akku sofort laden.
i Hinweis
Geräte nur mit abgekühltem Motor in geschlossenen Räumen abstellen.
Tipps zur Rasenpflege
Einige Tipps, damit Ihr Rasengesund und gleichmäßig wachst.
Mähen
Rasen besteht aus verschiedene Grasarten. Wenn Sie*hufig mAHen, wachsen verstärkt GrAser, die stark wurzeln und eine feste Grasnarbe bilden. Wenn Sie Selten mAHen, entwickeln sich verstärkt hochwachsende GrAser und andere Wildkrauter (z.B.Klee, GAnseblumchen).
Die Normalhöhe eines Rasens liegt bei ca. 4-5 cm. Mähen sollen man nur 1/3 der Gesamthöhe; also bei 7-8 cm auf Normalhöhe schneiden.
Den Rasen möglichst nicht kürzer als 4 cm schneiden, sonst schädigt man bei Trockenheit die Grasanbe.
Hoch gewachenes Gras (z. B.
nach dem Urlaub) etappenweise auf Normalhöhe mAHen.
Beim MAHen die Schneidbahnen
immer etwas überlappen halten.
Mulchen (mit Zubehör)
Das Gras wird beim Mahlen in petite Stücke (ca. 1 cm) geschritten und bleibt liegen. Dem Rasen bleiben wie Nahrstoffe erhalten.
Für ein optimales Ergebnis muß der Rasen stets kurz gehalten werden, siehe auch Abschnitt „Mahren".
Nachfolgende Hinweise beim Mulchen beachten:
- Kein nasses Gras mahren.
- Nie mehr als 2 cm der Gesamtgraslänge abmüssen.
- Langsam fahren.
- Maximale Motordrehzahl nutzen.
- Schneidwerk regelmäßigeinigen.
Transportieren
Kurze Strecken von Hand
Gefahr
Gegenstände können vom drehenden Schneidwerk erfasst und weggeschleudert werden und dadurch Schaden verursachen.
Um das Gerät über andere Flächen als Gras zu bewegen, vorher den Motor stoppen.
Mit einem Fahrzeug
Gefahr
Vor jedem Transport Motor stoppen und abkühlen setzen. Den Zündkerzensteckerziehen.
Transportieren Sie das Gerät nicht in gekippter Stellung.
Sichern Sie das Gerät bei einem Transport auf oder in einem Fahrzeug ausreichend gegen unbeabsichtigtes Verrutschen.
Gerät nur mit leerem Kraftstofftank transportieren. Tankdeckel muss fest verschlossen sein.
Geräte mit klappbarem Holm: Bild 10
Zum leichteren Verstauen den Lenkerholm zusammenklappen.
Warten/Reinigen
Gefahr
Zum Schutze vor Verletzungen vor allen Arbeitsen an dem Gerät
den Motor abstellen,
-Zundschlussel (falls vorhanden) abziehen,
- abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,
- den Zündkerzenstecker am Motorziehen, um ein versehentliches Starten des Motors zu verhindern,
- Startakku vom Motor entfernen,
- die zusätzlichen Sicherheitshin weise im Motorenhandbuch beachten.
Gefahr
Zum Schutze vor Verletzungen durch das Schneidwerk alle Arbeiten, wie auswechseln oder nachschleifen des Schneidmessers, nur durch eine Fachwerkstatt ausfahren lessen (Spezialwerkzeuge erforderlich).
Achtung
Kippen Sie das Gerät immer so, dass die Zündkerze nach offen gezigt, damit durch Kraftstoff oder Öl kein Motorschaden entstehen.
i Hinweis
Regelmäßige Pflege sorgt für eine lange Lebensdauer und einen störungsfreien Betrieb. Ungenügende Wartung Ihres Gerätes kann zu Sicherheitsrelevanten Mängeln führen.
Warten
Achtung
Beachten Sie die Wartungsvorschriften im Motorenhandbuch.
Lassen Sie das Gerät am Ende der Saison von einer Fachwerkstatt überprüfen und warten.
Jegliche Reparaturen nur von einer Fachwerkstatt ausführten halten.
Achtung
Umweltgefahrendurch Motorenöl.
Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altolsammelstelle oder einem Entsorgungsunternehmen ab.
Umweltgefahrendurch Batterien/Akkus.
Verbrauchte Batterien/Akkus gehoren nicht in den Hausmull. Geben Sie verbrauchte Batterien/Akkus bei ihrer Handl oder einem Entsorgungsunternehmen ab. Bauen Sie die Batterien/Akkus aus, bevordas Gerät verschrottet wird.
i Hinweis
Beachten Sie die Kontroll- und Wartungsintervalle im Motorenhandbuch.
Je nach Modell ist ihr Gerät mit einer elektronischen Wartungsanzeige ausgestattet (Bild 13).
Beachten Sie die entsprechenden Wartungsanzeigen, zusammen zu den schriftlichen Wartungshin- weisen. Bedienung sowie weitere Informationen entnehmer Sieitte der separates Bedienungsanleitung, die der Wartungsanzeige beiliegt.
Vor jedem Betrieb
- Ölstand prüfen, bei Bedarf auffullen.
Schraubverbindungen auf festen Sitz prufen, bei Bedarf festziehen. - Sicherheitseinrichtungen prüfen.
Fremdkörper und Verschmutzungen vom Batteriefach am Motor mit Lappen und Bürste entfern.
Eingriffspunkt der Kupplung prufen:
(nur bei Geräten mit Radantrieb)
- Bei laufendem Motor und ausgeschalteten Radantriebarf sich das Gerät nicht vorwärts bewegen.
- Bei laufendem Motor und eingeschaltetem Radantrieb soll das Gerät vorwärts fahren.
Bild 15
- Je nach Ausführung kann der Radantriebsbowdenzug durch Umstecken von Befestigungsoch A nach B nachgestellt werden.
Hinweis
Nur erforderlich, falls, durch Verschleib bedingt, die Geschwindigkeit bei komplett nach vorn gedrücktem Radantriebsbügel immer mehr nachlasst.
Nach den ersten 2-5 Betriebsstunden
Öl wechseln, siehe beiliegendes Motorenhandbuch.
Nach jedem Mahren oder bei Bedarf
Akku nachladen.
Einmal pro Saison
Ol wechseln, siehe beiliegendes Motorhandbuch.
Gelenkpunkte und Drehfeder an der Auswurfklappe schmieren.
- Lassen Sie am Ende der Saison das Gerät von einer Fachwerkstatt überprüfen und warten.
- Lassen Sie Akku und Ladegerät regelmäßig (mind. 1x jährlich) von einer Fachwerkstatt überprüfen.
Reinigen
Achtung
Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktionsschäden.
Verwenden Sie zum Reinigen kein den Hochdruckreiniger.
Grasfang reinigen
(nur bei Geräten mit Grasfang)
Am einfachsten ist die Reinigung direkt nach dem Mähen.
Den Grasfang abnehmen und entleeren.
Der Grasfang kann mit einem kräftigen Wasserstrahl (Gartenschlauch) gereinigt werden.
Den Grasfang vor dem nachsten Benutzen gründlich trocknen lessen.
Rasenmacherinigen
Ge
Beim Arbeitsen am Schneidwerk können Sie sich verletzen. Tragen Sie zu ihrem Schutz Arbeitshandschuhe.
Achtung
Kippen Sie das Gerät immer so, dass die Zündkerze nach offen gezigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht.
Das Gerät nicht mit Wasser abspritzen, da sonst elektrische Teile beschädigt werden können. Akku und Ladegerät vor Feuchtigkeit schützen.
Reinigen Sie das Gerät möglichst immer direkt nach dem Mähen.
Batteriefach am Motor reinigen
Fremdkörper und Verschmutzungen vom Batteriefach am Motor mit Lappen und Bürste entfern.
Geräte ohne Deckwaschsystem:
Den Schneidraum und die Auswurfklappe mit Bürste, Handbesen oder Lappen reinigen.
Das Gerät auf die Räder stellen und alle sightbaren Gras- und Schmutzrückstände entfern.
Geräte mit Deckwaschsystem: Bild 14
Rasenmacher mit Deckwaschsystem sind mit einem Wasseranschluss ausgestattet. Damit konnen Grasreste von der Unterseite des Mahdecks abgespelt und
Ablagerungen korrodierender Chemikalien verhindert werden. Nach dem Mahlen wie folgt vorgehen:
Gerät auf eine ebene Fläche, frei von Geröll, Steinen usw. stellen.
i Hinweis
Auswurfschachtarf nicht gegen Hauser, Garagen u. A. gerichtet sein.
Einen handelsüblichen Schlauchadapter (optional im Lieferumfang) an einen Wasserschlauch montieren und am Wasseranschluss des Mahdecks anschließen.
Wasser aufdrehen.
- Motor starten und einige Minuten laufen halten.
Motor stoppen und Wasserschlauch vom Gerät entfernen.
Nach Beendigung des Reinigungsvorgangs:
Motor starten und einige Minuten laufen halten, um die Unterseite des Mahdecks zu trocknen.
Motor stoppen.
Stillegen
Gefahr
Explosions- und Brandgebung.
Lagern Sie das Gerät mit Kraftstoff (Benzin) im Tank niemals in Räumen, in denen Kraftstoffdämpfe mit offenem Feuer oder Funken in Berührung kommt konnen.
Achtung
Materialschäden am Gerät.
Lagern Sie das Gerät (mit abgekühltem Motor) nur in sauberen und trockenen Räumen.
- Schützen Sie das Gerät bei langerer Lagerung, z. B. im Winter, gegen Rost.
-Akku und Ladegerat an einem kuhlen und trockenen Ort lagern.
- Akku und Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen.
Nach der Saison oder wenn das Gerät länger als einen Monat nicht benutzt wird:
Kraftstoff in geeignetes Gefäß ablassen und Motor stillegen wie im Motorenhandbuch beschrieben.
Achtung
Kraftstoff nur im Freien ablassen.
Gerat und Grasfang reinigen.
- Alle Metallteile zum Schutz vor Rost mit einem geolten Lappen (harzfreies Öl) abwischen oder mit Spruhöl einsprühen.
Akku laden.
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an Ihr Gemär im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufer oder die{nachstgelegene Niederlassung.
Information zum Motor
Der Motorhersteller haftet für alle motorbezogenen Probleme im Hinblick auf Leistung, Leistungs-messung, technische Daten, Gewährleistungen und Service. Nähere Informationen finden Sie in dem separat mitgelieferten Halter-/ Bedienerhandbuch des Motorherstellers.
Störungen erkennen und beheben
Störungen im Betrieb Ihres Rasenmachers haben oft einfache Ursachen, die Sie kennen sollenn und zum Teil selbst beheben konnen. Im Zweifelsfall hilft Ohnen Ihr Fachhandlerarseille.
Problem Moggliche Ursache(n) Abhilfe
| Motor springt nicht an. Gashebel steht nicht richtig. Gashebel auf Stellung oder CHOKEN bei kaltem Motor). | |
| Gashebel auf Stellung /max. oder START (bei warmem Motor). | |
| Mäher steht in hohem Gras. Mäher auf eine Fläche mit niedrigem Gras stellen. | |
| Kein Kraftstoff im Tank. Tank mit sauberem, frischen Kraftstoff füssen. | |
| Zündkerzenstecker nicht aufgeisteckt. | Zündkerzenstecker aufstecken. |
| Kraftstoff alt oder verschmutzt. Kraftstoff durch frischen ersetzen. | |
| Luftfilter verschmutzt. Luftfilter reinigen. | |
| Akku nicht richtig eingesetzt. Akku richtig in das Batteriefach am Motor einsetzen und einrasten setzen. | |
| Akku entladen. | Akku mit mitgeliefertem Ladegerät laden. |
| Leitung beschädigt. | Prüfen, ob elektrische Leitung in Ordnung ist. |
| Akku defekt. | Akku von einer Fachwerkstatt überprüften setzen. |
| Ungewöhnliche Gerausche (Rappeln, Rasseln, Klappern). | Schrauben, Muttern oder andere Befestigungsteile locker. |
| Problem | Mögliche Ursache(n) | Abhilfe |
| Erschüttungen, Vibrationen. | Messer lose. | Messerbefestigungsschraube in einer Fachwerkstatt anziehen给你们. |
| Messer beschädigt. Messer in einer Fachwerkstatt austauschen给你们. | ||
| Messer nicht richtig ausgewucht. | Messer in einer Fachwerkstatt austauschen oder auswuchten给你们. | |
| Motorbefestigung locker. Motor in einer Fachwerkstatt befestigen给你们. | ||
| Unsauberer Schnitt oder Drehzahl fällt ab. | Gras zu hoch. Größere Schnitthöhe einstellen, notfalls zweimal führen. | |
| Gras bleibt liegen oder Grasfang wird nicht voll. | Gras zu feucht. Rasen abrocknen给你们. | |
| Auswurf verstopft. Motor abstellen, Verstopfung beseitigieren. | ||
| Messer stumpf. Messer in einer Fachwerkstatt ersetzen oder nachschleifen给你们. | ||
| Ungenügende Motorleistung. Öfter führen, Schnitthöhe größter wahren. | ||
| Grasfang voll. Motor abstellen, Grasfang entleeren. | ||
| Grasfang verschmutzt. Motor abstellen, Luftschlitze im Grasfang reinigen. | ||
| Radantrieb Funktioniert nicht. | Keilriemen gerissen oder Getriebe defekt. | Beschädigte Teile in einer Fachwerkstatt ersetzen给你们. |
| Seilzug/Bowdenzug gerissen. | Beschädigte Teile in einer Fachwerkstatt ersetzen给你们. | |
Inhoudsopgave
Vooruwveiligheid 38
Monteren. 40
Bediening 40
Ter bescherming gegen verwondingen,
Accu en oplaadapparaat gegen vocht beschermen.
Reinig de machine indien möglich alsijd meteen na het maaien.
Driftsindstilling 83
Garanti 85
Information om motoren . 85
WOLF-Garten ist eine Mark der MTD Products Aktiengesellschaft
WOLF-Garten is a trademark of MTD Products Aktiengesellschaft
Industriestraße 23·66129 Saarbrücken·Germany
Fon/Phone +49 6805 79-202 • Fax +49 6805 79-442
www.WOLF-Garten.com·info@WOLF-Garten.com
