Produkttype	Selvkørende benzingræsklipper
Mærke	Wolf Garten
Model	A 460 A SP HW
Klippebredde	46 cm
Klippehøjde	3 til 9 cm (justerbar)
Motor	Benzinmotor (se motormanualen)
Brændstof	Blyfri benzin
Start	Elektrisk (med startbatteri og tændingsnøgle)
Træktype	Selvkørende (trækhjul) med trækbøjle
Opsamlingskurv	Ja, med valgfri fyldningsindikator
Mulching-funktion	Ja, med ekstra tilbehør eller integreret afhængig af model
Højdejustering	Central eller individuel afhængig af model (håndtag eller pind)
Sikkerhed	Sikkerhedsbøjle, udkastklap, skraber, tændrørshætte
Vedligeholdelse	Olieudskiftning, rengøring af undervogn og kurv, batteriopladning
Reservedele	Brug originale Wolf Garten-dele
Garanti	I henhold til lokale betingelser (se manual)
Vægt	Cirka 35 kg (estimat)
Mål (L x B x H)	Cirka 80 x 55 x 40 cm (estimat)

Ofte stillede spørgsmål - A 460 A SP HW Wolf Garten

Hvordan starter man græsklipperen A 460 A SP HW?

Stil dig bagved maskinen, tryk på sikkerhedsbøjle og hold den nede. Drej tændingsnøglen indtil motoren starter (max 5 sekunder). Hvis motoren er kold, stil gashåndtaget på CHOKE.

Hvad gør man, hvis motoren ikke starter?

Kontrollér først brændstofniveauet og at tændrørshætten er korrekt tilsluttet. Sørg for at startbatteriet er korrekt indsat og opladet. Hvis problemet fortsætter, se afsnittet 'Fejl og løsninger' i manualen.

Hvordan justeres klippehøjden?

Afhængig af model, brug central justeringshåndtag (model B) eller træk i individuel pind på hvert hjul (model A). Højden kan justeres fra 3 til 9 cm.

Hvordan bruger man mulching-funktionen?

Til mulching fjernes opsamlingskurven og monteres mulching-prop (hvis medfølgende) eller brug speciel bagklap (afhængig af model). Sænk udkastklappen. Klip langsomt med motoren på fuld gas.

Hvordan rengør man græsklipperen efter brug?

Sluk motoren, fjern nøglen og afbryd tændrørshætten. Brug en børste eller klud til at rengøre undervognen og opsamlingskurven. Hvis din model er udstyret med et vaskesystem til undervognen, tilslut en vandslange og lad motoren køre i et par minutter.

Hvornår skal motorolien skiftes?

Den første olieskift skal udføres efter 2 til 5 timers drift, derefter en gang per sæson. Se motormanualen for procedure og anbefalet olietype.

Hvordan transporteres græsklipperen sikkert?

Sluk motoren og lad den køle af. Afbryd tændrørshætten. Transporter ikke maskinen på hovedet. Hvis du bruger et køretøj, tøm brændstoftanken og fastgør klipperen sikkert.

Hvorfor bliver græsset liggende efter klipning?

Det kan skyldes for vådt græs, en fuld eller tilstoppet opsamlingskurv, en sløv klinge eller en for lav klippehøjde. Kontrollér og ret disse punkter.

Hvordan vedligeholdes startbatteriet?

Oplad batteriet efter hver klipning eller efter behov. Opbevar det på et køligt og tørt sted. Kontrollér jævnligt kontakternes tilstand. I slutningen af sæsonen oplades det inden opbevaring.

Hvad gør man ved unormale vibrationer?

Stop straks motoren. Mulige årsager omfatter løse eller beskadigede klinger, en dårligt fastgjort motor. Få delene efterset og udskiftet af et specialværksted.

BRUGSANVISNING A 460 A SP HW Wolf Garten

(Originale driftsvejledning)

Norsk 87

(hos maskiner med bioklipptilbehör)

Maskiner med bakutkast:

Bild 8A

Tips til pleje af graesplaenen . . . 83

Transport 83

Vedligeholdelse/Rengoring 83

Lokalisering og afhjaelpning af fejl 85

Oplysninger på typeskiltet

Disse angivelser er meget vigtige for en senere identifikation ved bestilling af reservationele og for kundeservicen. Du finder typeskiltet i nærheden af motoren. Noter alle angivelser fra din maskines typeskilt i nedenstaende felt.

Disse og andre angivelser vedro- rende maskinen findes i den separate CE-overensstemmelse-serklaering, der er bestanddel af donne driftsvejledning.

Illustrationer

Fold billedsiderne forrest i betjeningsvejledningen ud.

I naevarende betjeningsvejledning beskrives forskellige modeller.

Grafiske illustrationer kan i nogle detaljer afvige fra den kobe maskine.

For din sikkerheds skyld

Denne maskine er udelukkende beregnet

i overensstemmelse med de beskrivelser og sikkerhedsforskrifter, som fremgår af nærværende betjeningsvejledning;

• til klipning af græs I private haver og fritidshaver.

Enhver,andenbrugerikkebestem-melsesmaessig.Enikkebestem-melsesmaessigbrugmedforer,at garantienbortfalder,ogatproducentenfraskriversigethvert ansvar.Brugerenhafterfor alle skaderpatairedjemandogdennesejendom.

Egenmægtigeændringerpamaskinenudelukkerfabrikantensansvarforderafresulterendskader.

Overholdelse af sikkerhedsog betjeningshenvisninger

Læs som bruger afijke maskine
nærveende driftsvejledning
omhyggeligt igennem, før
maskinen tages i brug for对不起 gang. Følg disse anvisninger og opbevar dem for senere brug. Giv aldrig boːn eller andre personer, der ikke kenderijke betjeningsvejledning, lov til at benyttemaskinen.

Alle personer, der er beskaeftiget medibrugtagning, betjening og vedligeholdelse af maskinen, skal vare tilsvarende kvalificeret.

Sorg for, at betjeningsvejledningen folger med maskinen i forbindelse med et ejerskift.

Alminderigesikkerhedshenvisninger

I dette afsnit findes almindelige sikkerhedsforskrifter. Advarselsforskrifter, som specielt gelder enkelte maskindele, Funktioner erler aktivitet, findes pa det pageldende sted i næværendevejledning.

Sikkerhedshenvisninger og anvisninger angaende motoren, batteriet og batteriladeren findes i den medfolgende motormanual.

Før arbejdet med maskinen

Personer, som benytter maskinen, ma ikke��e pavirket af rusmidler som f.eks. alcohol, narkotika eller medikamenteer.

Personer under 16 År pågressive betjene maskinen eller udfore anden slags arbejde på den, f.eks. vedligehold, rengøring, indstilling - Lokale bestemmelse kan fast-lægge brugerens mindstealer.

Denne maskine er/DDke beregnet til at blive brugt af personer (incl. børn) med indskrænkede fysiske, sensoriske ellermentale eller som化进程 hovers under opsyn af en person, der er ansvarlig for deres sikkerhed, eller som giver dem instruktioner om, hvordan maskinen skal bruges.

Der skal fores tilsyn med bo nr for at sikre, at de icike leger med maskinen.

Brug ikke apparatet.uden en passende traening uller ved træthed ell er sygdom.

Alle personer, der er beskaeftiget medibrugtagning, betjening og vedligeholdelse af maskinen, skal vare tilsvarende kvalificeret.

Gør Dem fortrolig med alle anordninger og betjeningeselementersamt deres functiomer indenarbejdet pabegyndes.

Opbevar kun brændstoff i derfor godkendte beholderè og aldrig i nærheden af varmekilder (f.eks. ovne eller varmtvandsbeholderè). Optank kun maskinen udendørs.

Optank aldrig maskinen, nar motoren er i gang aller den er varm.

Udskift en beskadiget udstødning, tank eller tankdæksel.

Kontroller fbrug

• om græsfanget fungerer og udkastningsklappen lukker korrekt. Udskift omgående beskadigede, slidte eller manglende dele.

• om skæreredskab, fastgorelsesbolte og hele skareenheden er slidt aller beskadiget. Slidte aller beskadigede dele skal udskiftes af et fagværksted kun sætvis for at undgå uligevægt.

Medfolgende ladeaggregat er udelukkende beregnet til opladning af akkumulatoren, der anvendesi maskinen. Akkumulatoren ma kun oplades af dette ladeaggregat.

Reservedele og tilbehør skal opfylde de af producenten fastlagte krav.

Brug af den grund kun originale reservedele/tilbehørsdele eller de af fabrikanten godkendereservele/tilbehørsdele. Overhold altid de medfolgende konstruktionsanvisninger ved udskiftning. Brug af reservedele og tilbehør, som ikke er godkendt af producenten, kan udgore en betydelig sikkerhedsrisiko.

Fä udelukkende beskadigelser repareret af en kvalificeret fagmand aller fagværksted.

Få altid vedligeholdelsesarbejder udfør til tiden for at holde apparatet i en sikker driftstilstand.

Under arbejdet med maskinen

Nar der arbejdes med aller pa maskinen,kal De bare tilsvarende arbejdsbeklaedning som f.eks.:

• Sikkerhedsfodtəj,
  -lange bukser,
  -taetsiddendebeklaedning,
  -Horeværn,
  -Beskyttesesbriller.

Brugen af personligt sikkerhedsudstyr reducerer risikoen for skader.

Undgå at bære løst siddende tøj ell er tøj med hængende band eller bælter.

Arbejder uden horeværn kan medfrole horetab.

Ogsa ved brug af horeværn bør man holde regelmæssige pauser for at skåne horelsen.

Alle sikkerhedsanordninger skal altid vare anbragt pa maskinen fuldstændigt og ifejlrfi tilstand.

Der mä ikke foretagesændringer på sikkerhedsanordningerne.

Maskinen ma kun benyttes i den af fabrikanten foreskrevne og leverede tekniske tilstand.

AEndre aldrig de fra fabrikken forudindstillede motorindstellinger.

Henvisninger om vibrationener: Vibrationer kan forarsage skader pa nerver og forstyrelser af blodcirkulationen i hænder og arme.

Bae rvarmt toj ved arbejder i kolde omgivelser og hold dine hender varme og torre.
-Hold pauser.
- Hvis du konstaterer, atHUDEN pa dine fingre erler hender bliver folelseislo, kribler, gor ondt ellber bliver hvid, skal du indstille arbejdet med maskinen og om ndvendigt opsge lage.

Før alle arbejder på denne maskine

Til beskyttelse mod kvæstelser før alle arbejder (f.eks. vedligeholdelses- og indstellingsarbejder) og transport (f.eks. lfting eller bæring) på这部分 maskine
- slukke motoren,
- træk taendingsnøglen ud (hvis den vindes).
- vente indtil alle bevægelige dele stär helt stille og motoren er afkølet,
- traek taendrørshaetten ud pa motoren, saledes at en utilsigtet start af motoren ikke er mulig.
-tag startbatteriet af motoren,
- følg yderligere sikkerhedshenvisninger i motormanualen.

After arbejdet med apparatet

Sluk altid motoren, inden maskinen forlades og fjernændingsnøglen - hvis den findes.

Sikkerhedsanordninger

Fig. 1

Fare

Benyt aldrig maskinen, med beskadigede ullen anbragte sikkerhedsanordninger.

Sikkerhedsbøjlen (1)

Sikkerhedsbjlen er beregnet til Deres egen sikkerhed, säledes at motoren og skæreværket kan stoppes i ndstilfælde.

Forsogkke at sætte den ud af Funktion.

Udkastningskap (2) aller prelvaern (3)

Udkastningsklappen/prelvænet beskytter mod personskade fra skærevæket eller udslyngede fast genstande. Maskinen mA kun anvendes med pamoneret udkastningsklap/prelvæn.

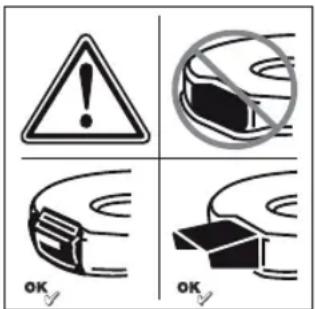

Symboler på maskinen

Maskinen er forsynet med forskellige symboler i form af mærkater. Symbolerne har følgende betydning:

Pas pa! Laes betjeningsvejledningen inden ibrugtagning!

Hold tredjeparter væk fra fareomradsit!

Sluk motoren og fjern altid taendingsnoglen, inden der udfores arbejder pa maskinen og inden maskinen forlades.

Folg desuden anvis- ningerne i kapitlet .For Deres egen sikkerheds skyld".

Tag taendrørshaeten af, inden der arbejdes pa skareværktø- jerne!

Hold fingre og fdder borte fra skareværktjojerne! Inden ind-stilling ell er rengering af maskinen ellen inden kontrol skalmakinen slukkes og taendrørshaeten trækkes af.

Kvaestelsesfare - der ma kun arbejdes, nar udkastningen er pamoneret.

Hold altid disse symboler pa maskinen i læsbar tilstand.

Symboler i vejledningen

I nærende vegledning benyttes symboler, der gør opmaerksom pa farer eller kendetegner vigtige henvisninger. Symbolerne har falgende betydning:

Fare

De gores opmaerkso m pa farer, som haenger sammen med den beskrevne aktivitet og hvor der er en risiko for personer.

Paspa

De gores opmaerkso m pa farer, som hænger sammen med den beskrevne aktivitet og som kan fore til en beskadigelse af maskinen.

Bemerk

Kendetegner vigtige informationer og anvendelsestips.

Montering

Monteringen af maskinen er vist med billedder pa et saerskilt tillaeg.

Bortskaffelsesanvisninger Rester fra emballagen, gamle maskiner osv. skal bortskaffes i henhold til de lokale forskrifter.

Betjening

Folg desuden henvisningerne i motormanualen.

Fare Uheld

-Personer, saerligt born erler dyr ma化进程 sig i naerheden af maskinen under graeskli-pninger. De kan komme til skade som folge af udslyngede sten ell erande genstande.

Styrt

• Kør kun med maskinen i skridt-tempo.
  Vær saerlig forsigtig, nar De klipper graes i tilbagegeende retning, og maskinen trækkes ind mod Dem selv.
• Ved klipning på stejle skråninger kan maskinen vippe og du kankommen til skade. Slå altoid graes på tværs af skråninger og aldrig op-ller nedad. Slå ikke græs på skråninger med en hældning påmere end 20%.
  Vær især forsigtig ved ændring af kørnselsretning og sorg altid for at stå stabilt.
  -Kvæstelsesfaren er større, nár der klippes graes i grænseområder. Klippning i nærheden af kanter, hække ell er stejle skraenter er forbundet med fare. Hold derfor en vis sikkerhedsafstand.
• Ved klipning af fugtigt græs kan maskinen skride på grund af reduceret greb i jorden og du kan styrte. Klip kun nar graesset er tørt.
  Arbejd kun i dagslys ell er ved god kunstig belysning.

Kvaestelser

Den af styrestangen fastlagtesikkerhedsafstand til roterendevaerktoj skal altid overholds.
- Brugerens arbejdsomrade under driften befinder sig bag styrestangen.
- Placér aldrig hænder eller fddder på eller under roterende del.
- Benyt/DDke maskinen ved darelige vejrforhold, hvis der f.eks. er fare for regn- ellr tordenvejr.
- Brug kun apparatet i tørvejr.
-Hold apparatet væk fra regn og fugt. Pafugtigt graes kan apparatet skride pa ground af reduceret jordgreb.
- Stands motoren og vent til skæreredskabet stär stille:

• inden maskinen vippes,

• for transport over andre overflader end graes.

• Stands motoren, og for at forbindre, at den kan gä i gang ved en fejtagelse: Tag taendingsnoglen ud (hvis den forefindes), tag startbatteriet af motoren, lad motoren kole af og tag taendrørs -haetten af,

• for tilstopninger og blokeringer i udkastningen fjernes,

• for maskinen kontrolleres, rengores, indstilles, aller der udfores arbejder pa maskinen,
• hvis et fremmedlegeme er ramt. Kontroller om plæneklipperen er beskadiget og opsog et fagværksted, hvis det er tilfældet.
• hvis maskinen beynder at vibrere usaedvanligt meget. Kontroller omgaende maskinen.
• Løft eller bær aldrig maskinen,\ när motoren er i gang.

• Undersog det terræn, som maskinen skal anvendes pa og fjern alle genstande, som kan opfanges og slynges ud.

• Rammer et fremmedlegeme (f.eks. en sten) skareværktoget, eller his maskinen begynder at vibrere usedvanligt: Stands omgaardene motoren. Fã maskinen tjekket for skader pa et fagvarksted, for den bruges ingen.

• Ved plaeneklipperere med segl ma man aldrig stille sig hen foran graesudkastabningerne.

Maskinen med graesfang:

• Ved aftagning af graesfanget kan De selv eller andre personer kommt til skade som falgge af udslynget græs aller fremmedlegemer. Tøm aldrig graesfanget, nr motoren går. Sluk for maskinen.

-Benzindampe er eksplosive, og benzin er saerdeles braendbart.
-Fyld brandstof pa, formotoen startes.Hold tanken lukket,nar motoren gar ell er narden sta digvæk er varm.
- Pafyld kun brændstof, nar motoren er slukket og kølet af. Undga aben ild, gnistdannelse og rygning. Optank kun maskinen udendørs.
Hvis brændstoff er lobot over, ma motoren不解 startes. Fjern maskinen fra det brændstoffilsmudsede areal og vent, indtil brændstoffdampene er forsvundet.
-For at undgå brandfare hold fI gende dele fri for graes og udtra dende olie:

-Motor
- Ud stød n ing
-Batterier/akkumulatorer
-Benzintank.

Fare for at snuble
- Kør kun med maskinen i skridt-tempo.

Pasp

Skader på maskinen

• Sten, lolestiggende greene ellergendengenstande kanfore tilskaderpamaskinenog densfunktionsmade.Fjern fastegendansefraarbejdssomradeforhverbrug.
• Maskinen mä kun bruges i fejfri tilstand. Foretag en visuel kontrol, inden enhver brug. Kontroller især sikkerhedsanordninger, betjeningeselementer og skrueforbindelser for beskadi-gelse og fastgorelse. Udskift beskadigede dele inden brug.
• Benyt aldrig et batteri, som er deformeret, har varet tabt eller er beskadiget.
  -Batteriet og ladeaggregatem mA\ ikke udsættes for regn ell er fugt.

i Driftstider

lagtag de nationale/kommunale forskritter, hvad brugstider angar (sporgevt.hos den pagaelnde myndighed).

i Positionsangivelser

Ved angivelse af positioner pa maskinen (f.eks. venstre, hore) gar man ud fra den synsvinkel, som brugeren har fra styrestangen i maskinens arbejdsretning.

Før maskinen tages i brug forste gang

Pafyldning at motorolie

Paspá

Af transportmaessige grunde udleveres maskinen uden motorolie.

Pafyld derfor motorolie, for maskinen tages i brug for forste gang, se motormanual.

Opladning af akkumulator (Maskiner med elekstrostart)

Folg og overhold alle henvisninger og informationer vedrørende batteriet og ladeaggregatet i motormanualen.

I ekstreme tilfælde ma man regne med, at der slipper væske eller gas ud.

Fare for elektriske stød

Kontroller om ladeaggregat er beskadiget udvendigt, inden det tages i brug. Benyt aldrig et ladeag gregat, der er beskadiget aller er faldet ned.

Pasp

• Kontroller, om nettets speciifikationer stemmer overens med speciifikationer på opladerens typeskilt, 220-230 V og 50 Hz.
• Batteriet og ladeaggregatet skal beskyttes mod fugt, regn, sne og frost.
  -Akkumulatoren ma kun oplades i et tort rum med god udlufting.
  -Afbryd strommen til ladeaggre-gatet, nar batteriet er taget ud.
• Stik aldrig en genstand ind i kontakterne på batteriet.
  -For al slags arbejde med ladeaggregat skal strommen til det afbrydes.
  -Batteriet og ladeaggregatet ma\ möke abnes. Lad et fagværksted\ udføre al slags arbejde på batae
  teriet og ladeaggregatet.

Fig. 2

För maskinen tages i brug Förste gang, skal akkumulatoren oplades ca. 1 time. Der mA kun anvendes det ladeaggregat, der er inkluderet i leveringsomfanget.

Bemerk

I motormanualen er delve oplad- ningen og batteriets tilstandsdindikatorer beskrevet udf.orglt.

Henisiting vedrorende bortskaffelse af ladeaggregat Ladeaggregat er underkastet forskrifterne forbortskaffelse af elektrapparater. Folg lokale forskrifter.

Indstillingsarbejder, der altid skal udfores inden ibrugtagning

Kvaestelsefare

För alle arbejder på deutsche maskine

• Stands motoren.

• Traek taendingsnoglen ud (hvis den findes),

• Vent til alle bevægelige dele stär helt stille, og motoren er afkølet.

• Traek taendrørshætten ud pa motoren, sáledes at en utilsigtet start af motoren ikke er mulig.
• Tag startbatteriet af motoren.

Graesfang ihaenges

(kun for maskiner med graesfang) Fig. 11
Udkastningsklappen Ioftes og græsfanget ihænges.

Indstilling af klippehjde

Paspa

Indstil klippehjden sadan ved ujaevnt terraan, at kniven aldrig kan komme i beroring med jorden.

Billede 3 og 4

Græssets klippehøjde indstilles after onske.

Indstillingsmulighed (alt after modellen) fra ca. 3 cm til maks. 9 cm.

Bemaerk

Indstil alle hjul pa samme hjde pa maskiner med justering af de enkelte hjul.

Model A - fig. 3

Trak i lasken og lad den gai hak i onsket position.

Model B - fig. 4

• Skub handtaget til central højdeindstilling fremad ellertilbage og lad det gai hak iønsket position.

Tankning og kontrol af oliestand

Pafyld blyfri benzin (se motormanualen).
- Fyld brændstoftanken maks. til 2 cm under pafyldningsstudens unterkant.
Luk brændstoftanken godtigen.
- Kontroller oliestanden og fyld olie på, hvis det er nødvendigt (se motormanualen).

Rengoring af batterirummet pa motoren

For beskyttelse mod kvaestelser,

-motoren ma ikke startes, nár du stár foran udkastet;
-Hold hænder og fddder borte fra skærevaerket.
hold hender, fdder og andre kripsdele borte fra roterende dele. Hold Dem borte fra udkastet.

Sluk alle skaereredskaber og drev inden motoren startes.

Maskinen ma ikke vippes, nar den startes. Stil maskinen pa et jævnt areal med sa kort ell er sa lidt graes som muligt.

Henisninger vedrørende motoren

-Folg ophysningerne i motormanualen.
- På nogle modeller findes der/DD et gashandtag, hastigheden indstilles automatisk. Motoren arbejder altid med optimal hastighed.

Saat startbatteriet i batterirummet pa motoren, indtil det gar i hak - billede 5A.
Luk op for benzinhanen (hvis den findes).
Gashandtaget (hvis det findes) stilles pa max - fig. 5B.
Sta bagved maskinen -tryk pa sikkerhedsbogjlen og hold den inde - billede 5C.
Aktiver taendingsnoglen pa styrestangen, indtil motoren gär i gang (startforsg maks. 5 sekunder, vent mindst 1 minut før neste forsog) - fig. 5C.

Nár motoren er i gang:

När motoren er gæt i gang, skal gashandtaget (hvis den findes) skubbes mellem /max og
/min, sa motoren fär lov at kore sig varm et kort øjeblik.
Til græsklipning stilles gashandtaget (hvis det findes) pa fuld gas.

Nærmere oplysninger hvad angar betjening af motoren findes i motormanualen.

Stop motor

Fig. 7

Gashandtaget (hvis det findes) stilles i position min.
- Slip sikkerhedsbøjlen. Motoren og skæreredskabet standser after kort tid.

Arbejde med maskinen Hjultræk taendes/slukkes

Tryk hjultraeksbøjlen (2) og sikkerhedsbøjlen (1) fremad. Jo laengere styrehandtagene trykkes fremad, jo hurtigere korer maskinen.
Slukke hjultraek
- Træk hjultræksbøjlen (2) og sikkerhedsbøjlen (1) helt tilbage.
Bemerk

På grund af konstruktionsmaden kan det ske, at baghjulene giver foroget modstand, nar maskinen trækkes tilbage. I det tilfælde er der ikke tale om en fejl på maskinen, men om en teknik omstændighed. Afhælpning (alt after model): Skub først maskinen en smule fremad.uden at korebøjlen er trukket, derefter lidt tilbage.

Græsfang løftes af og tommas (ved maskiner med græsfang)

Fig. 11

Når graesset bliver liggende på jorden eller niveauindikatoren (valgbar, fig. 12) viser, at græsopsamleren er fuld:

• Slip sikkerhedsbobjlen og vent til motoren er standset.
  Udkastningsklappen Ioftes op og graesfangent Ioftes af.
  Tøm indholdet ud.

Arbejde uden graesfang

Nár graśfanget lóftes af, klapper udkastningsklappen ned. Arbejdes der.uden graśfang, kastes graësset ud direkte nedad.

Loft udkastningsklappen.
- Tag graesfangent af.
Saat bioklipkilen i (alt after modellen).
Sænk udkastningsklappen.

Bemaerk

Ved modeller med integreret bioklipfunktion er en separat bioklipkile ikke nødvendig - dette Funktion overtager en specielt formet bagklap (fig. 8B).

Omistilling af maskiner til sideudkast

(alt after model)

Hvis det findes: Tag graesfanget af og sæk klappen pa bagudkast.
Løft prelvaernet/biokliplukningen og montér sideudkastet (fig. 9).

After arbejdet

Trak taendingsnoglen ud (hvis denfindes).
Vente indtil alle bevægelige dele stär helt stille og motoren er afkølet,
Luk benzinhanen (hvis den findes - se motormanualen).
- Træk taendrørshaeten pa motoren ud.
Grasfang tommes.
- Tag startbatteriet af motoren - fig. 16.
Oplad akkuen ved behov. Fig. 17

Tryk på knappen (1) på batteriet for at tjekke batteriets ladetilstand. LED'erne (2) viser den omtrentlige ladetilstand. Hvis en LED blinker, skal batteriet oplades straks.

Bemerk

Lad motoren afkole, inden maskinen henstilles i et aflukket rum.

Tips til pleje af graesplaenen

I det følgende finder du nogle tips til, hvordan din græsplæne kan vokse sundt og ensartet.

Klipning

Græsplæne bestar af forskellige græsarter. Hvis du klipper graësset hyppigt, vokser især graëssorter, der danner et stærkt rodnet og sikrer en fast graësbevoksning. Hvis du klipper graësset sjældent, udvikles især højtvoksende graëssorter og andre vilde planter (f.eks. kløver, bellis).

En græsplæne har normalt en højde pa ca. 4-5 cm. Græsset skal helst kun klippes tilbage med 1/3 af dets totale højde; dvs. hvis græsset er 7-8 cm hijt, klippes det tilbage til normalhøjden.

Plænen skal helst ikke klippes kortere end 4 cm, da rodnettet ellers beskadiges i tørre perioder.

Hojt graes (f.eks. after at du har varet pa ferie) bor klippes ned til normalhjde i flere omgange.

Lad banerne.overlappehinden lidd vedgrasklipningi baner.

Bioklip (med tilbehør)

Ved klipning snittes graesset i sma trin (pɑ ca. 1 cm) og afterlades pɑ plænen. Derved forbliver mange næringsstoffer pɑ graesplænen.

For at opnå et optimaltresultat skal græsset hele tiden holds kort-klippet, se desuden afsnittet „Græsklipning".

lagttag ffolgende henvisninger ved bioklip:

• Ikke klip vadt graes.
• Græsset mæ aldrig klipes kortere end 2 cm af den samlede højde.
  -Kor langsomt.
• Benyt motorens maksimale omdrejningstal.
  Rengør skareværket regelmaessigt.

Transport

Hvis maskinen skal Transporteres manuelt over korte strækninger

Fare

Genstande kan opfanges/slynges ud af det roterende skarevaerk og forarsage skader.

Stands motoren, hvis maskinen skal bevæges over andre overflader end græs.

Med et koretogj

Fare

Førenhver transport skal motoren standes og kole af. Traek taendrørs hætten af.

Transporter称之 maskinen i vippet stilling.

Sorg for tilstraekkelig sikring af maskinen under transport pa aller i et koretoj mod utilsigtet udskridning.

Transporter kun maskinen med tom brændstoftank. Tankdækslet ma vare lukket godt fast.

Maskiner medSAMmenklappelig bojle:

Fig. 10

• Af pladsbesparende grunde kan styreskaftet klappesammen for at gore det lettere at opbevarvertikalskæreren.

Til beskyttelse mod kvaestelser skal man for alle arbejder pa maskinen:

• slukke motoren,
• traek taendingsnoglen ud (hvis denfindes),
• vente indtil alle bevagelige dele
  stär helt stille og motoren er
  afkølet,
• traek taendrørshaeten ud pa motoren, sáledes at en utiliset start af motoren/DDke er mulig.
  -tag startbatteriet af motoren,
• følg yderligere sikkerhedshenvis-ninger i motormanualen.

Fare

Til beskyttelse mod kvaestelser som ffolge af skareværket skal alle arbejder, f.eks. udskiftning ullersfterslibning af kniv, altid udfores pa et fagværksted (der skal bruges specialværktjoer).

Pasp

Vip altid maskinen, saledes at taendroret peger opad for at undga motorskader som folge af brandstof ell er olie.

Bemerk

Regelmæssig pleje sørger for en lang levetid og en fejlfri drift. Uilstrækkelig vedligeholdelse af din maskine kan medføre sikkerheds-relevante mangler.

Vedligeholdelse

Pasp

Folg vedligeholdelsefsorskrifterne i motormanualen. Fa et fagvarksted til at kontrollere og vedligeholde maskinen, nar sessen er forbi. Al slags reparationer ma kun foretages af et fagvarksted.

Paspa

Fare for miljoet som ffolge af motorolie.

Aflever gammad olie pa en genbrugsplads ell er til en renovationsvirksomhed.

Fare for miljoet som folge af batterier/akkumulatorer.

Udtjente batterier/akkumulatorer horerIkke til normalt husholdnings affald. Aflever udtjente batterier/ akkumulatorer hos en forhandler ell er destruktionscenter. Afmon ter batterierne/akkumulatorer indemaskinen afleveres til skrotting.

Bemerk

Folg kontrol- og vedligeholdses-intervallerne i motormanualen.

Maskinen er udstyret med et elektronisk servicedisplay (fig. 13), hvilket afhænger af modellen. Følg de pagældende servicevisninger i tillæg til skriftlige vedligeholdelsesforskifter. Vedrænde betjening og yderligere informationer, se vlogenst den separate betjeningsvejledning, der er vedlapt servicedisplayet.

Hver gang inden ibrugtagning

• Kontrollé oliestanden, fyld på ved behov.
  Kontroller om alle skrueforbindelseer er fastspændte, efterspænd ved behov.
  Kontroler sikkerhedsanordningerne.
  Fjern fremmedlegemer og snavs i batterirummet pa motoren med en klud og en børste.

Kontrol af koblingens indgrebspunkt:

• Maskinen må ikke bevæge sig fremad ved løbende motor og udkoblet hjultræk.
• Maskinen skal kore fremad ved Iobende motor og aktiveret hjultræk.

Fig. 15

• Afhengig af typen kan hjultrækkets bowdenkabel afterjusteres ved af flytte det fra fastgorelseshul A til B.

Bemaerk

Kun ndvendigt, hvis hastigheden, grundet slid, aftager konstant ved komplet fremad trykket hjultraeksbojle.

After de Forste 2-5 driftstimer

Udskifting af olie, se vedlagte motormanual.

Hver gang after klipning aller om nødvendigt

• Oplad akkuen.

En gang i hver saeson

Udskift olie, se vedlagte motormanual.
Smør ledpunkterne og drejefjederen pa udkastningsklappen.
Lad et fagværksted efterse og vedligeholde maskinen ved slutningen af sæsonen.
Fà batteriet og ladeaggregatet kontrolleret jævnligt (mindst 1x om Året) af et fagværksted.

Rengoring

Paspa

Rengør maskinen after enhver brug. En ikke rengjort maskine fær til materiale- og Funktionsskader.

Maskinen mä ikke rengøres med en højtryksrenser.

Græsfang rengøres

(kun for maskiner med graesfang) Det er nemmest at rengore graesfanget umiddelbart after graeskli-pningen.

Græsfangent Iøftes af og tømmes.
- Græsfangent kan rengøres med en kraftig vandstråle fra en haveslange.
- Græsfanget skal være helt tørt, før det tages i brug igen.

Rengoring af plaeneklipper

Fare

De kankommentil skade,nar De arbejdermedskareværket.Baer derforbeskyttelseshandsker.

Pasp

Vip altid maskinen, saledes at taendroret peger opad for at undg motorskader som folge af brand stof ell er olie.

Maskinen må ikke sprojtes over med vand, da elektriske komponenter kan blive beskadiget der ved.

Beskyt batteriet og ladeaggregatet mod fugt.

Rengør helst maskinen direkte after græsklipning.

Rengoring af batterirummet pa motoren

Fjern fremmedlegemer og snavs i batterirummet pa motoren med en klud og en børste.

Rengoring af maskinen uden vaskesystem for skjoldet:

Rengør skærerummet og udkastningsklappen med en børste, en handkost eller en klud.
Stil maskinen tilbage på hjulene og fjern alle synlige græs- og snavsrester.

Rengoring af maskinen med vaskesystem for skjoldet:

Fig. 14

Plæneklippere med et vaskesystem for skjoldet er forsynet med en vandkobling. Hermed kan græstrester spules af skjoldets underside og man forhindrer, at der sidder aflejringer af kemikalier tilbage, som kan give rust. After græsklipninger gør som følger:

Stil maskinen pa en plan flade, fri for grus, sten osv.

Bemaerk

Udkastningsskakten ma ikke pegemod et hus, en garage eller lignende.

Montér en gèngs slangeadapter (valgbar i leveringsomfang) pa en vandslange og slut den til vandkoblingen pa skjoldet.
Luk op for vandet.
Start motoren og lad den kore et par minutter.
Sluk motoren og tag vandslangen af maskinen.

När rengöringen er afsluttet:

Start motoren og lad den kore et par minutter for at tøre skjoldets underside.
Stands motoren.

Driftsindstilling

Fare

Maskine med brændstof (benzin)
må aldrig opbevares i rum, hvor
brændstofdampe kankommen i kontakt med äben ild eller gnister.

Pasp

Mulighed for materiauskader pa maskinen.

• Opbevar kun maskinen (med afkølet motor) i rene og tørre rum.
  -Beskyt maskinen mod rust ved opbevaring i en laengere periode, f.eks. om vinteren.
  -Opbevar batteriet og ladeaggre-gatet i et rent og tort rum.
  -Batteriet og ladeaggregatet skal beskyttes mod fugt, regn, sne og frost.

Nar sæsonen er forbi, eller hvis maskinen stared Abrugt hen i mere end en maned:

Aftap brændstoffi en egnet beholder og iagtag yderligere anvisninger i motormanualen.

Paspà

Aftap altid brændstof udendørs.

Rengør maskinen og græsfangent.
Beskyt alle metaldele mod rust ved at tøre dem af med en oliefugtet klud (harpiksfr olie) eller sprejte dem ind med sprejteolie.
Oplad akkumulatoren.

Garanti

I hvert land gælder de garantibetin-gelser, som vort salgsselskab aller importør i det pagældende land har udgivet. Fejl på din maskine afhælper vi gratis som led i garantien, hvis de skyldes en materiale- eller produktionsfejl.

Henvend dig i et garantitilfaelde til din forhandler aller den naermeste filial.

Information om motoren

Motorproducenten er ansvarlig for alle motorrelaterede problemer med hensyn til kapacitet, kapacitetsmaling, tekniske data, garanti og service. Nærmere informationerfindes i den separate betjeningsvejledning fra motorfabrikanten.

Lokalisering og afhjaelpning af fejl

Driftsfejl i Deres plæneklipper er der oftte simple ársager til, som De bør kende og som De til dels selv kan afhjælepe. I tvivlstilfæde kan du hente råd hos din forhandler eller et autoriseret værksted.

Problem Mulig ársag(er) Afhjælpning

Motor starter不解.	Gasregulering stär不解 rigtigt.	Gashändtaget i position Neller CHOKE (ved kold motor).
		Gashändtaget i position max aller START (ved varm motor).
	Trimmer stär i højt græs Stil græstrimmeren på et plant areal med lavt græs.
	Brændstofank tom. Tank fyldes med ren, frisk benzin.
	Tændrørshætte不解 på. Sætændrørshæten på.
	Brændstof gammelt eller snavset. Brændstof tømnes og rent brændstof pafyldes.
	Luftfilter tilsmudset. Rengør luftfilteret.
	Batteri不解 sat rigtigt i. Sæt batteriet i batterirummet på motoren og lad det går i hak.
	Akkumulator afladet.	Akkumulator oplades med medleveret ladeaggregat.
	Ledning beskadiget. Kontrollér om elektriske ledningen er iorden.
	Batteri defekt.	Lad et fagværksted kontrollere ladeaggregatet.
Usædvanlige lyde (raslen, klaprelyde).	Skruer, møtrikker ull andre fastgørelsesdele lõse.	Dele fastgøres. Hvis lyden不解 forskvinder: Opsøg et autorisert værksted.
Rystelser, vibrationer.	Løs kniv.	Knivfastgørelssesskruen spændes fast på et fagværksted.
	Beskadiget kniv.	Knivfastgørelssesskrue spændes fast på et fagværksted.
	Kniv不解 afbalanceret rigtigt.	Få kniven udskifteller afbalanceret på et fagværksted.
	Motorfastgørelse lõs.	Motor fastgøres på et fagværksted.
Utilfredsstillende resultat af græsklipning eller reducing af omdrejningstallet.	Græs for hjlt.	Større snithøjde indstilles, græsset klippesevt. to gange.
Græsset bliver ligende, eller græsfanget fyldes不解.	Græs for fugtigt.	Lad græsplænen blive rrigit tør.
	Udkast forstoppet.	Sluk for motoren, fjern tilstopningen.
	Knivene er sløve.	Kniven udskiftes eller efterslibes på et fagværksted.
	Utilstrækkelig motorkapacitet.	Græsset klippestiere, større klippehøjde vælges.
	Græsfang fuldt.	Motor slukkes, græsfang tømmes.
	Græsfang snavset.	Motor slukkes, luftabninger i græsfang rengøres.
Hjultræk fungerer不解.	Kilerem spreunget eller gear defekt.	Beskadigede dele udskiftes på et fagværksted.
	Sejltræk/bowdentræk er spreunget.	Beskadigede dele udskiftes på et fagværksted.

Innholdsfortegnelse

Denne maskinen er utelukkende beregnet

Ta hensyn til sikkerhets- og betjeningshenvisningene

För du tar maskinen i bruk Förste gang, mä du lese nøye igjennom这部分 bruksanvisningen. Følg den og oppbevar den for senere bruk. La aldri barn eller andre personer som ikke kjenner til这部分 betjeningsveiledningen bruke maskinen.

Alle personer som har med igangsetting, betjening og vedlikehold av maskinen, ma vare tilsvarende kvalisert.

Generelle sikkerhetshenvisninger

Skift ut eksosr, tank og/ellertanklokk hvis de er skadet.

Akkuet mä kun opplades med dette ladeapparatet.

Det må ikke proves Å gå utenom dens funksjon.

Utkastklaff (2) ell stoffanger (3)

Ta hensyn til ekstra henvisninger i kap. "For din egen sikkerhet".

Ta ogsa hensyn til henvisningene i motorhandboken.

Fare Uhell

Bensindamper er eksplosive, og bensin er meget antennbar.
-Fyll drivstoff for du starter motoren.Hold tanken lukket nar motoren er i gang ell er sa lenge den er varm.
- Drivstoff ma kun fylles pa纳税 motoren er slatt av og nar den er avkjolt. Unnga apen ild, gnist-dannelse og ikke rok. Fyll tanken opp kun ute i det fri.
- Dersom drivstoff er rent ut, ma motoren ikke startes. Maskinen ma fjernes fra den flaten som er tilsmuset med drivstoff og det ma ventes til drivstoffdampene er dampet bort.
- For a unnga brannfare hold falgende deler frie for gress ellor je som renner ut:

-Motor
-Eksosrør
-Batteriene/akkuene
-Bensintanken.

Fare for a snuble
-For maskinen kun med skrit- tempo.

OBS

För du starter motoren mä du kople ut alle skjæverktøyene og drev. Må maskinen ikke vippes ved start Stilles maskinen ned på en jevn flate helst med kort eller lite gress

Henisninger om motoren

For a kontrollere ladetilstanden
på akkuen, trykkes tasten (1) pä akkuen. LED (2) viser ca.
ladetilstand.

Nár LED blinker, mA akkuen straks lades opp.

Henisning

Maskiner mä kun plasseres i likkede rom när motoren er avkjølt.

Ved gressmaling ma det tas hensyn til folgende:

Vatt gress ma seks klippes.
- Klipp aldri mer en max. 2 cm av hele lengden.
- Det mä kjøres langsomt.
- Bruk maksimalt motorturtall.
-Klippeenheten mä rengjores regelmessig.

Transport

Motorolje er miljøskadelig.

Ved oljeskift lever den gamle oljen inn pa et innsamlingssted for gammel olje ell er til et avfallsirma.

Batteriene/akkuene er miljøskadelige.

Brukte batterier/akkuer ma ikke kastes i bosset. De kan leveres inn til forhandleren eller ma bringses til et spesialdeponi. Ta ut batteriene/ akkuene før maskinen blir skrottet.

i Henvisning

Oljenivæt kontrolleres, om质地の状態を検討。
- Skrueforbindelsene kontrolleres at de sitter godt fast, om ndvendig ma de skrues fast.
Sikkerhetsinnretningene kontrolleres.
Fremmedlegemer og smuss ma fjernes fra batterirommet ved motoren med en klut eller børste.

Kontroller koplingspunktet for koplingen:

Etter hver gressklipping ell er om nodvendig

Ma akkuen lades opp.

En gang i sesongen

Lagre aldri maskinen med drivstoff (bensin) i tanken i rom hvor drivstoffdampene kan komme i berø-ring med apen flamme eller gnister.

OBS

Materialskader pa maskinen.

-Lagre maskinen (med avkjolt motor) kun i rene og tøre rom.
-Beskytt maskinen mot rust dersom den skal lagres i et lengre tidsrom f.eks. om vinteren.
- Akku og ladeapparat ma lagres pa et kjolig og tort sted.
-Akku og ladeapparat ma beskyttes mot fuktighet, regn, snog frost.

Etter sesungen aller när maskinen\ ikke skal brukes på minst en\ maned:

Fyll drivstoffe i en egnet beholder og ta motoren ut av drift sik som beskrevet i motorhandboken.

OBS
