Produkttype	Bensindrevet selvgående gressklipper
Merke	Wolf Garten
Modell	A 460 A SP HW
Klippebredde	46 cm
Klippehøyde	3 til 9 cm (justerbar)
Motor	Bensindrevet motor (se motorens håndbok)
Drivstoff	Blyfri bensin
Starter	Elektrisk (med startbatteri og tenningsnøkkel)
Drivtype	Selvgående (drivhjul) med trekkbøyle
Gressoppsamler	Ja, med valgfri fyllingsindikator
Mulchingfunksjon	Ja, med valgfritt tilbehør eller integrert avhengig av modell
Høydejustering	Sentralisert eller individuell avhengig av modell (spak eller fot)
Sikkerhet	Sikkerhetsbøyle, utkastklaff, baffel, tennplugg
Vedlikehold	Oljeskift, rengjøring av kutterbord og oppsamler, batterilading
Reservedeler	Bruk originale Wolf Garten-deler
Garanti	I henhold til lokale betingelser (se håndboken)
Vekt	Omtrent 35 kg (estimert)
Mål (L x B x H)	Omtrent 80 x 55 x 40 cm (estimert)

Ofte stilte spørsmål - A 460 A SP HW Wolf Garten

Hvordan starter jeg klipperen A 460 A SP HW?

Stå bak maskinen, trykk inn og hold sikkerhetsbøylen. Vri tenningsnøkkelen til motoren starter (maks 5 sekunder). Hvis motoren er kald, sett gasspaken på CHOKE.

Hva gjør jeg hvis motoren ikke starter?

Kontroller først drivstoffnivået og at tennpluggen er riktig tilkoblet. Forsikre deg om at startbatteriet er satt inn og ladet. Hvis problemet vedvarer, se delen 'Feilsøking' i håndboken.

Hvordan justerer jeg klippehøyden?

Avhengig av modell, bruk sentral justeringsspak (modell B) eller trekk den individuelle foten på hvert hjul (modell A). Høyden kan justeres fra 3 til 9 cm.

Hvordan bruker jeg mulchingfunksjonen?

For mulching, fjern gressoppsamleren og installer mulchingkile (hvis medfølgende) eller bruk spesiell bakklaff (avhengig av modell). Senk utkastklaffen. Klipp sakte med motoren på fullt turtall.

Hvordan rengjør jeg klipperen etter bruk?

Stopp motoren, fjern nøkkelen og koble fra tennpluggen. Bruk en børste eller klut for å rengjøre kutterbordet og gressoppsamleren. Hvis modellen din er utstyrt med et rengjøringssystem for kutterbordet, koble til en vannslange og la motoren gå i noen minutter.

Når må jeg skifte motorolje?

Første oljeskift bør gjøres etter 2 til 5 timers drift, deretter en gang per sesong. Se motorens håndbok for prosedyre og anbefalt oljetype.

Hvordan transporterer jeg klipperen trygt?

Stopp motoren og la den avkjøles. Koble fra tennpluggen. Ikke transporter maskinen i omvendt posisjon. Hvis du bruker et kjøretøy, tøm drivstofftanken og sikre klipperen godt.

Hvorfor blir gresset liggende igjen på bakken etter klipping?

Dette kan skyldes for vått gress, full eller tett oppsamler, sløvt knivblad, eller for lav klippehøyde. Kontroller og korriger disse punktene.

Hvordan vedlikeholder jeg startbatteriet?

Lad batteriet etter hver klipping eller ved behov. Oppbevar det på et kjølig og tørt sted. Kontroller jevnlig kontaktenes tilstand. Ved sesongslutt, lad det før lagring.

Hva gjør jeg ved unormale vibrasjoner?

Stopp motoren umiddelbart. Mulige årsaker inkluderer løse eller skadede knivblader, motor som ikke er godt festet. Få delene kontrollert og skiftet av et autorisert verksted.

BRUKSANVISNING A 460 A SP HW Wolf Garten

Uppgifter på markskylten

Maskinens markskylt sitter i nar-heten av motorn. Anteckna alla uppgifter som star pa din masks markskylt i rutan nedan.

Maskiner med grasuppsamlare:

Pafylling av motorolja

!Observera!

Av transportskal levereras maskinenutan motorolja.

Fyll daffor pa motorolja innan den tas i bruk forsta gangen, se motorhandboken.

Batteriladdning

(hos maskiner med grasupp-samlare)

Bild 11

Reparationer fár endast utforas av fackverkstad.

Observer!

Motorola ar miljofarlig.

Vid oljebyte lamna in forbrukad olja till en insamlingsstalle for spilloja ell er en avfallshanteringsfretag.

Batterier ar miljofarlga.

Undga aben ild, gnistdannelse og rygning.

Eksplosion og brandfare

Fjern fremmedlegemer og snavs fra batterirummet med en klud og en børste.

Start af motor

Fig. 5

Omistilling til bioklip

(ved maskiner med valgbart biokliptilbehør)

Maskiner med bagudkast:

Billede 8A

Vedligeholdelse/ Rengoring

Fare

Eksplosion og brandfare.

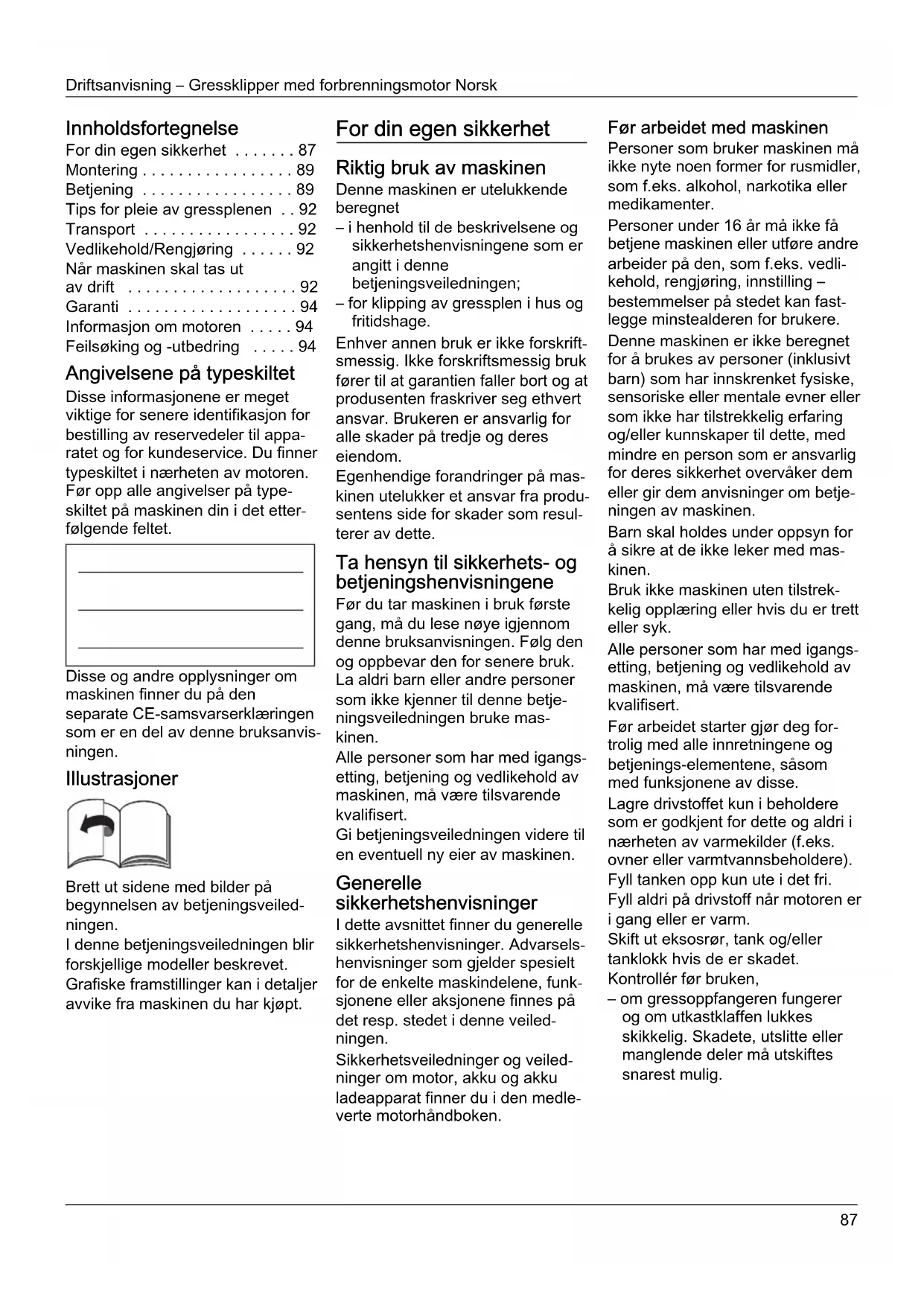

For din egen sikkerhet 87

Montering 89

Betjening 89

Nar maskinen skal tas ut av drift 92

Garanti 94

Informasjon om motoren 94

Feilsøking og -utbedring 94

Angivelsene på typeskiltet

Disse informasjonene er meget viktige for senere identifikasjon for bestilling av reservationder til apparatet og for kundeservice. Du finner typeskiltet i nærheten av motoren. Før opp alle angivelser pa typeskiltet pa maskinen din i det etterfolgende feltet.

Disse og andre opplysninger om maskinen finner du pa den separate CE-samsvarserklageringen som er en del av dette bruksanvisningen.

Illustrasjoner

Brett ut sidene med bilderrp begynnelsen av betjeningsveiled- ningen.

I denote betjeningsveiledningen blir forskjellige modeller beskrevet.

Grafiske framstillinger kan i detaljer avvike fra maskinen du har kjopt.

For din egen sikkerhet

Riktig bruk av maskinen

i henhold til de beskrivelsene og sikkerhetsvenisningene som er angitt i donne betjeningsveiledningen;

• for klipping av gressplen i hus og fritidshage.

Enhver annen bruk er ikke forskriftsmessig. Ikke forskriftsmessig bruk fører til at garantien faller bort og at produsenten fraskriver seg ethvert ansvar. Brukeren er ansvarlig for alle skader på tredje og deres eiendom.

Egenhendige forandringer pa maskinen utelukker et ansvar fra produsentens side for skader som resulter av dette.

I dette avsnittet finner du generelle sikkerhetshenvisninger. Advarselshenvisninger som gjelder spesielt for de enkelte maskindelene, funksjonene aller aksjonene finnes pa det resp. stedet i dette veiledningen.

Sikkerhetsveiledninger og veiled ninger om motor, akku og akku ladeapparat finner du i den medle-verte motorhandboken.

Personer som bruker maskinen må\ ikke nyte noen former for rusmidler,\ som f.eks. alcohol, narkotika eller\ medikamenteer.

Personer under 16 ar ma ikke fæ betjene maskinen eller utføre andre arbeider på den, som f.eks. vedlikehold, rengjøring, innstilling - bestemmelser på stedet kan fastlegge minstealeren for brukere.

Denne maskinen er ikke beregnet for Å brukes av personer (inklusivt barn) som har innskrenket fysiske, sensoriske eller mentale evner uller som ikke har tilstrekkelig erfaring og/eller kunnskaper til dette, med mindre en person som er ansvarlig for deres sikkerhet overvåker dem uller gir dem anvisninger om betjeningen av maskinen.

Barn skal holds under oppsyn for a sikre at de ikke leker med mas-kinen.

Bruk ikke maskinen uten tilstrekkelig opplæring eller hvis du er trett eller syk.

Alle personer som har med igangsetting, betjening og vedlikehold av maskinen, ma vare tilsvarende kvalifisert.

Før arbeidet starter gjør deg fortrolig med alle innretningene og betjenings-elementene, sasom med funksjonene avppe.

Lagre drivstoff kun i beholderesom er godkjent for dette og aldri i nærhen av varmekilder (f.eks. ovner eller varmtvannsbeholdere).

Fyll tanken opp kun ute i det fri.

Fyll aldri pa drivstoff narn motoren er i gang ell er varm.

Kontroller for bruken,

• om gressoppfangeren fungerer og om utkastklaffen lukkes skikkelig. Skadete, utslitte aller manglende deler ma utskiftes snarest mulig.

• om skjæereverktøyene, festeboltene og den hele skjæreenheten er skadet eller slitt. Slitte aller skadete deler må skiftes ut av et fagverksted kun med en hel sats nye deler, for ä utelukke ubalanse.

Det medleverte ladeapparatet er kun beregnet for opplading av de akkus som brukes i maskinen.

Reservedeler og tilbehør mA vare i samsvar med kravene som er fastsatt av produsenten.

Bruk derfor alltid originale deler/tilbehør,ller deler/tilbehør som eranbefalt av produsenten.FgIg alltid medfolgende monteringsanvisning ved utskiftning.

Bruk av resvedeler erler tilbehør som ikke er godkjent av produsenten, kan innebære en betydelig sikkerhetsrisiko.

Fá reparasjoner utelukkende utfør av kvalifiserte fagfolk eller på et fagverksted.

Sorg for at alle vedlikeholdsarbeider blir utfort til rett tid, bare pa donne maten er det trygt a bruke maskinen.

Under arbeidet med maskinen

Ved arbeider med eller på maskinen mä du bruke tilsvarende arbeidsklaer, som for eksempel:

• Vernesko
  -lange bukser
• tettsittende klaer
  Horselsvern
• Vernebriller

Bruk av personlig verneutstyr reduserer risikoen for skader.

Unngå bruk av lõse klaer eller klaer med hengende snorer erler belter.

Arbeid uten horselvern kan fore til horseltap.

Selv om du bruker hørselvern, bør du legge inn hyppige arbeidspauser for a skane hørselen.

Alle sikkerhetsinnrettingene ma alltid vare pasatt fullstendig og i lytefri tilstand pa maskinen.

Det pågressive foretas noen forandringer på sikkerhetsinnretningene.

Bruk maskinen kun i den tekniske tilstanden som er foreskrevet og utlevert av produsenten.

Du ma aldri forandre pa fabrikens motorinnstillinger.

Unngå Åpen ild, gnistdannelse og\ ikke røk.

Informasjon om vibrasjoner: Pavirkning fra vibrasjoner kan forarsake skader pa nervene og forstyrelser i blodsirkulasjonen i hender og armer.

• Bruk varme klær og hold hendene varme og tøre under arbeid i kalde omgivelser.
  -Ta pauser.
  Hvis du merker atHUDEN pa fingrene ellher hendene blir nummen, kribler, gjor vondt eller far hvit misfarging, ma du stoppe arbeidet med maskinen og eventuelt oppsoke lege.

Før alle arbeider med denne maskinen

For beskytelse mot skader ma du for alle arbeider (f.eks. vedlike-holds- og innstillingsarbeider) og transport (f.eks. lfting ellber aering) pa donne maskinen:
-slaavmotoren,
- trekke ut tenningsnøkkelen (dersom davon finnes)
- vente til alle bevegelige deler er stoppet opp og motoren er avkjolt,
- trekke ut tennpluggkontakten pa motoren for a forhindre at motoren blir startet ved en feiltakelse,
- ta ut start akku i motoren,
- ta hensyn til de ekstra sikkerhetshenvisningene i motorhandboken.

Etter arbeidet med maskinen

Forlat aldri maskinen for du har slatt av motoren og -dersom donne finnes - trukket ut tenningsnokkelen.

Sikkerhetsinnretninger

Bilde 1

Fare

Bruk aldri en maskin med skadete.
eller uten pamonterte sikkerhetsinnretninger.

Sikkerhetsbøyle (1)

Sikkerhetsbøylen tjener til din sikkerhet for a kunne stoppe motoren og skjæreverket i nodstilfeller.

Utkastklaffen/stoffangeren beskytter deg mot skade fra skjæverket eller harde gjenstandersom kan slynges ut. Maskinen maku kun brukes med päsatt utkastklaffEller stoffanger.

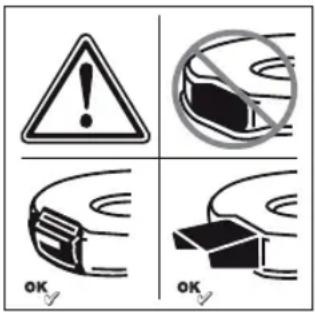

Symboler på maskinen

På maskinen finner du forskjellige symboler (klistremerker). Her er forsklaringen på symbolene:

OBS! Før maskinen
tas i bruk, ma betjen
ningsveiledningen
leses igjennom!

Hold tredje personer borte fra fareomradet!

Før alle arbeider pa maskinen og for du forlater den, ma du slå av motoren og trekk ut tenningsnokkelen.

Før arbeider på klippeverktoy ma tennpluggkontaktentrekkes ut! Fingrene og fottene ma holds borte fra skjareverktoyene! Før innstilling ellerengjoring av maskinen,ller for maskinen kontrolleres, maden slas av, og tennpluggkontakten ma trekkes av.

Fare for skade - det mä kun arbeides med pāsatt utkastklaff.

Hold alltid disse symbolene pa maskinen i lesbar tilstand.

Symbolene i veiledningen

Ienne veiledningen blir det brukt symboler som viser farer erler gjør oppmerksom på viktige opplysninger. Her er forskaringen på symbolene:

Fare

Du blir gjort oppmerksom pa farersom henger sammen med denvirksomheten som blir beskrevet oghvor det er fare for personer.

OBS

Du blir gjort oppmerksom pa farer som henger sammen med den virksomheten som blir beskrevet og hvor det kan oppsta skade pa mas kinen.

i Henvisning

Markerer viktige opplysninger og tips forBrukeren.

Montering

Rester av emballasje, gamle maskiner osv. ma avskaffes i henhold til de lokale forskriftene.

Betjening

• Personer, saerskilt barn eller dyr mA ikke oppholde seg i naerheten av maskinen under gressklippingen. Fare for skade på grunn av steiner eller harde gjenstander som blir slynet ut.

Styrt

-For maskinen kun med skrittempo.
Vær saerlig forsiktig nár du klipper baklengs og trekker maskinen mot deg.
- Ved klipping i bratte bakker, kan maskinen vippe og du kan bliskadet. Klipp pa tvers av bakken, aldri oppover og nedover. Ikke klipp i bakker som har mer enn 20% skräning.
Vær saerlig forsiktig nár du endrer kjoeretningen og pass alltid pa at du star godt og sikkert.
- Det kan oppsta fare dersom du klipper gress i greanseomrader. Klipping i nærhen av kanter, busker ell er i bratte bakker er farlig.Pass pa en god sikkerhets avstand.
- Ved klipping av faktig gress kan maskinen skli pa grunn av redusert bakkekontakt, og du kan styrte. Klipp kun när gresset er tört.
Arbeid kun ved dagslys ell er ved tilstrekkelig kunstig lys.

Skader

Den sikkerhetsavstanden som er gitt ved styrestangen til det roterende verktøyet ma alltid overholds.

• Arbeidsomradyet til den som betjener maskinen befinner seg bak styrestangen under driften.
• For aldri hender eller fotter til ell er under roterende deler.
• Bruk ikke maskinen ved)darlige værforhold, f.ecs. ved fare for regn eller tordenvaer.
• Bruk maskinen kun under tøre værforhold.
  -Hold maskinen borte fra regn eller vete. I faktig gress kan maskinen skli pa grunn av mindre bakkekontakt.

• Stop motoren og vent til skjareverktoyet er stoppet opp:

• for du viper maskinen,

• for transport over andre flater enn gress,

• Slå av motoren for á forbindre at motoren kan startes ved en felta kelse: Trekk ut tenningsnøkkelen (dersom dette finnes), fjern start akku fra motoren, la motoren avkjole og trekk ut pennpluggkontakten,

• for du fjerner tilstopping og blokkering i utkastområdet,

• for du kontrollerer, rengjør, innstiller erler foretar arbeider pa gressklipperen,
• dersom et fremmedlegeme blir truffet. Gressklipperen ma undersøkes for skader og dersom skader er oppstatt ma et fagverksted oppsøkes;

• dersom maskinen begyinner Å vibrere uvanlig sterkt. Undersok maskinen straks

• Løft eller bær aldri maskinen nar motoren er i gang.

• Kontroller terrenget hvor maskinen skal brukes, og fjern alle gjenstander som kan bli fanget opp og slengt rundt.
• Dersom et fremmedlegeme (f.eks. stein) blir truffet av klippeenheten, aller dersom maskinen begynner a vibrere uvanlig: motoren ma straks slas av. Maskinen ma undersoles pa et fagverksted for skader for det brukes igjen.
• Ved gressklippere med sigd ma du aldri stille deg foran gressutkastapningene.

Maskiner med gressoppfanger:

• Når gressoppfangeren tas av, kan du selv eller andre personer bli skadet av ting ull fremmedlegemer som blir kastet ut. Tøm gressoppfangeren aldri narnotoren er i gang. Sla av maskinen.

Fare for kvelning på grunn av karbonmonoksid.

La forbrenningsmotoren kun vare i gang ute i det fri.

Eksplosjon og brannfare

Skader pa maskinen
- Steiner, kvister aller lignende gjenstander som ligger i terre nget kan fore til skader pa maskinen og dens funksjon. Fjern feste gjenstander fra arbeidsomraret for hver bruk.

• Bruk kun maskinen nar den er i plettfri tilstand. Gjennomfor en visuell kontroll for bruK. Kontroller i saeleshet sikkerhetsinnretningene, betjeningeselementene og skru-forbindelsene for skade og at de sitter godt fast. Skift ut skadete deler for du setter maskinen i drift.
• Bruk aldri en akku som er deformert, som har falt ned ell er skadet.
  -Akku og ladeapparat ma ikke utsettes for regn eller fuktighet.

i Driftstider

Ta hensyn til de nasjonale/kommunale forskriftene nár det gjelder brukstider (evt. spør hos den ansvarlige myndigheten).

Plasseringsangivelser

Nar det gjelder angivelse av plassering pa maskinen (f.eks. venstre, hore) gar vi alltid ut ifra at du star ved styrestangen og ser i arbeidsretningen.

Før Forste gangs bruk Fyll pa motorolje

OBS

Maskinen blir av transportgrunner utlevert uten motorolje.

Ta hensyn til alle henvisninger og informasjoner angaende akku og ladeapparat i motorhandboken.

Kontroller ladeapparatet fahr hver bruk for ytre skader. Bruk aldri et skadet ladeapparat ell er apparatus som er falt ned.

OBS

• Kontroller at laderen drives med 220-230 V og 50 Hz nettstrom iht. angivelsene på typeskiltet på laderen.
  -Akku og ladeapparat ma beskyttes mot fuktighet, regn, snog frost.
  -Akkuet ma kun lades opp i rom som er tore og godt ventilert.
  -Ladeapparatet ma skilles fra nettet nár akkuen er tatt ut.
• Stikk aldri andre gjenstander in i kontaktene pa akkuen.
  -For alle arbeider med ladeapparatet ma dette skilles fra stronnettet.
  -Akku og ladeapparat ma seksapnes. Alle arbeider pa akku og ladeapparat ma utfores av et fag verksted.

Bilde 2

För Förste gangs bruk av apparatet må akkuen lades opp i ca. 1 time. Bruk kun det ladeapparatet som er vedlagt ved leveringen.

Henvisning

Flere informasjoner angaende opp- lading og indikasjoner av tilstanden pa akkuen, finner i motorhandboken.

Ladeapparatet underligger forskriftene for skroting av elektrapparater. Ta hensyn til de lokale forskriftene.

Innstillingsarbeider før haverbruk

Fare for skade

Før alle arbeider medijke maskinen

-Slaavmotoren,
- trekke ut tenningsnokkelen (dersom donne finnes),
- Vente til alle bevegelige deler er stoppet fullstendig opp; motoren ma vare avkjolt,
Trekke ut tennpluggkontakten pa motoren for a forbhindre at den blir startet ved en feiltakelse,
-Fjern startakkuen fra motoren.

Innhengning av gressoppfangeren

(kun ved maskiner med gressoppfanger)

Bilde 11

Utkastklaffen Ioftes opp og gressoppfangeren henges inn.

Innstilling av snithyden

OBS

Ved ujevnt terreng ma smithoyden velges sik at skjaerekniven aldri kommer i kontakt med jorden.

Bilde 3 og 4

Sniththoyden pa gresset kan innstilles etter onske.

Innstillingsmuligheter (alt etter modell) fra ca. 3 cm til maksimalt 9 cm.

Henvisning

Ved maskiner med individuell inn-stilling av hjulene, ma alle hjulene stilles inn pa samme hoyde.

Modell A - bilde 3

• Trekk ut lasken og smekk den inn i onsket posisjon.

Modell B - bilde 4

Skyv spaken for den sentrale hoydeinnstillingen fram- ellertilbake, og la den smekke inn i onsket posisjon.

Pafylling av drivstoff og kontroll av oljenivå

Fyll pabyblyfribensin (se motorhandboken).
- Drivstoffanken fylles i høyden til 2 cm under unterkanten av pafyllingsstussen.
- Drivstofftanken lukkes godt igjen.
- Kontroller oljenivæt, om质地vendig ma det fylles pa (se motorhandboken).

Rengjør batterirommet pa motoren

Fjern fremmedlegemer og smuss fra batterirommet med en klut og børste.

Starting av motoren

Bilde 5

Fare

For beskyttelse mot skade,

• ma motoren/DDE ikke startes dersom du star foran utkastapningen;
  -Hold hendene og fottene borte fra skjaereverket;
• hender, føtter eller andre deler av kroppen ma aldri kommt iær-heten av deler som roterer. Hold alltid avstand til utkaståpningen.

-Ta hensyn til informasjonene i motorhandboken.
- Noen modeller har ikke gasspak, turtallet blir automatisk innstilt. Motoren går alltid med optimalt turtall.

• Sett inn start akkuen i batterirommet på motoren inntil den smekker i - bilde 5A.
  Apne bensinkranen (dersom donne finnes).
• Sett gasspaken (dersom davon finnes) pa max - bilde 5B.
  Sta bak maskinen -trykk sikkerhetsbøylen og hold den - bilde 5C.
  Betjen tenningsnokkelen pa styrestangen, inntil motoren starter (startforsk max. 5 sekunder, for的进步orsk ma du vente i min. 1 minut) - bilde 5C.

När motoren gär:

Skyves gassaken (dersom\ denne finnes) mellom max og /min for at motoren skal fga seg varm.
Nár du vil klippe gress settes gasspaken (dersom davon finnes) på full gass.

Henvisning

Videre informasjoner angaende betjening av motoren finner du i motorhandboken.

Stopping av motoren

Bilde 7

• Sett gasspaken (dersomijke finnes) i stillingen min.
• Slipp sikkerhetsbøylen. Motoren og skjæreverktøyet stopper etter kort tid.

Arbeide med maskinen

Innkapling av hjuldriften

Trykk hjuldriftsbøylen (2) forover sammen med sikkerhetsbøylen (1). Jo longer framover trykkes, desto hurtigere kjører maskinen.

Trekk hjuldriftsboylen (2) helt bak sammen med sikkerhetsboylen (1).

Henvisning

Alt etter konstrujsjonen kan det forekomme at bakhjulene gjør større motstand när maskinen blir skjøvet bakover. Det dreier seg her ikke om en feil på maskinen, men en eigenskap som er teknik betinget.

Avhjelp (alt etter modell): Avhjelp: Skyv maskinen litt framover uten av drivbøylen er trukket, skyv det sa tilbake.

Avtaking og tomming av gressoppfangeren

(ved maskiner med gressoppfanger)

Bilde 11

Nár det avklipte gresset blir lig-gende igjen på bakken, eller narr maleren for fyllenivå (opsjon, bilde 12) viser at kurven er full:

Slipp sikkerhetsbøylen og vent til motoren står stille.
Utkastklaffen Ioftes opp ogressoppfangeren tas av.
Innholdet tommes.

Arbeide uten gressoppfanger

Nar du tar av gressoppfangeren,
vipper utkastklaffen nedover. Ved
arbeider uten gressoppfanger blir
det klippete gresset kastet direkte
ned under.

Omrustning til gressmaling (ved maskiner med tilbehør for gressmaling som opsjon)

Maskiner med bakutkast: Bilde 8A

Loftopputkastklaffen.
Ta av gressoppfangeren.
- Sett inn malekilen (alt etter modell).
Senk utkastklaffen igjen.

Henvisning

Ved modeller med integrett gressmalingsfunksjon er det ikke ndvendig med en separat malekil -denne funksjonen blir utfør av enspesiell formet hekklaff (bilde 8B).

Omrustning av maskiner til sideutkast (alt etter utforelse)

Dersom det finnes: Ta av gressoppfangeren og senk ned bakutkastklaffen.
Stoffangeren/ gressmalingsklaffen Ioftes opp og sideutkastet monteres (bilde 9).

Etter endt arbeit

trekke ut tenningsnokkelen (dersomdenne finnes).
- Vent til alle bevegelige deler er stoppet opp og motoren er avkjølt.
Lukkbensinkranen (dersom donne finnes-se motorhandboken).
- Tennpluggkontakten trekkes pà motoren.
Gressoppfangeren tommas.
Fjern startakkuen fra motoren - bilde 16.
Akku lades opp etter behov. Bilde 17

Her er noen tips sik at gressplennen din kan vokse sunt og jevnt.

Klipping

Gressplenen bestär av forskjellige gresstyper. Dersom du klipper ofte, vokser mest de typene gress som har sterke røtter og som danner et fast gressteppe. Dersom du klipper sjeldent, fär gresstypene som har lange, høytvoksende gresstrå og andre ville gresstyper utvikle seg mest (f.eks. kløver, tusenfryd). Normal høyde på en gressplen ligger på ca. 4-5 cm. Det bør kun klippes 1/3 av hele høyden, altså ved 7-8 cm klippes det ned til normal høyde.

Gressplennen bør helst ikke klippes kortere enn 4 cm, da gressteppet ellers blir skadet ved tørke.

Gress som har vokset hoyt opp (f.eks. etter ferien), mA klippes i etapper til normal hoyde.

Ved gressklipping mâ banene som du klipper alltid.overlappe hve-randre litt.

Gressmaling (med tilbehør)

Gresset blir klippet i sma stykker (ca. 1 cm) ved klippingen og det blir liggende igjen. Gressplenen far pa den maten tilførnt mange naeringsstoffer.

Gjenstander kan bli fanget opp og slengt rundt av det roterende skjaereverket, og derved forarsake skader.

For a kunne bevege maskinen over andre undergrunnsflater enn gress ma motoren stoppes forst.

Med et kjoretoy

Fare

Før haver transport ma motoren stoppes og avkjoles.Trekk ut tenn pluggkontakten.

Maskinen må sikres tilstrekkelig ved transport oppa eller inni et kjo retøy slick at den ikke kan forskyve seg utilsiktet.

Transporter maskinen kun med tom drivstofftank. Tanklokket mø vare lukket fast.

Maskiner med stang som kan klaffesammen:

Bilde 10

For a lettere kinne forstue maskinen klaffes styrestangen sammen.

Vedlikehold/Rengjøring

Fare

For beskytelse mot skader ma du farr alle arbeider pa maskinen

-slaavmotoren,
Trekke ut tenningsnokkelen (dersomijke finnes)
- vente til alle bevegelige deler er stoppet opp og motoren er avkjølt,
- trekke ut tennpluggkontakten pa motoren for a forhindre at motoren blir startet ved en feilatakelse,
- fjern startakkuen fra motoren,
- ta hensyn til de ekstra sikkerhets henvisningene i motorhand-boken.

Fare

For beskytse me mot skader pa grunn av skjaereverket, ma alle arbeider sik som utskifting ell er slip ping av skjaerekniven kun foretas pa et fagverksted (det er nodvendig med spesialverktoy).

OBS

Maskinen ma alltid vippes sik at tennpluggen viser oppover, slick at det ikke oppstar motorskade på grunn av drivstoff eller olje.

i Henvisning

Regelmessig pleie gir lang levetid og problemfri drift. Utilstrekkelig vedlikehold av maskinen kan fore til sikkerhetsrelevante mangler.

Vedlikehold

OBS

Ta hensyn til vedlikeholdsforskiftene i motorhandboken. La maskinen kontrolleres og vedlikeholdsved slutten av sesongen av et fagverksted.

Alle reparasjoner ma foretas pa et fagverksted.

OBS

Ta hensyn til kontroll- og vedlikeholdsintervallene som er nevnt i motorhandboken.

Alt etter modell er maskinen din utstyrt med en elektronisk vedlikeholdsviser (bilde 13). Ta hensyn til de tilsvarende vedlikeholdsvisningene i tillegg til de skriftlige veiledningene for vedlikehold.

Informasjoner om betjening aller andre informasjoner finnes i den separate betjeningsveiledningen som er vedlagt vedlikeholdsviseren.

Før haver drift

• Alt etter utforelse, kan kabeltrekket for hjuldriften etterstilles ved a ta den ut av festehullet A og stikke den inn i B.

i Henvisning

Dette er kun nødvendig, dersom hastigheten på grunn av slitasje minsker selv om hjuldriftsbøylen ertrykkehlf ram.

Etter de fpreste 2-5 driftstimene

• Skift olje, se vedlagte motorhandbok.

• Skift olje, se vedlagte motorhandbok.
  Smør leddpunktene og dreiefjærene ved utkastklaffen.
  La maskinen kontrolleres og vedlikeholds pa et fagverksted ved slutten av sesongen.

La akkuen og ladeapparatet kontrolleres regelmessig (minst 1 x i aret) pa et fagverksted.

Rengjoring

OBS

Rengjør maskinen etter hver drift.
En违法犯罪
material- og funksjonsfeit.
Ikke bruk høytrykksspyler for ren
gjøring.

Rengjaring av gressoppfangeren

(kun ved maskiner med gressoppfanger)

Rengjøringen går lettest like etter at gressklippingen er ferdig.

Gressoppfangeren tas av og tommas.
Gressoppfangeren kan rengjores med en kraftig vannstrale (hageslange).
Gressoppfangeren ma tørke skikkelig for den brukes igjen.

Ved arbeidet pa skjaereverket kan du skade deg. Bruk arbeidshansker for din beskyttelse.

OBS

Maskinen ma alltid vippes slick at tennpluggen viser oppover, slick at det ikke oppstår motorskade på grunn av drivstoff eller olje.

Maskinen ma ikke sprøytes av med vann, da ellers de elektriske delene kan bli skadet.

Akku og ladeapparat ma beskyttes mot fuktighet.

Rengjør maskinen helst like etter at gressklippingen er fertig.

Rengjør batterirommet på motoren

Fremmedlegemer og smuss ma fjernes fra batterirommet ved motoren med en klut eller børste.

Maskiner uten vaskesystem for deksel:

• Skjærekassen og utkastklaffen rengjores med en børste, handkost eller en klut.
• Sett maskinen på hjulene og fjern alle synlige rester av gress eller smuss.

Maskiner med vaskesystem for deksel:

Bilde 14

Gresskipperen med vaskesystem for deksel er utstyrt med en vanntilkoping. Dermen'd kan rester av gress skyles av undersiden av klipedekselet og det forhindres dermed avleiringer fra kjemikalier som korroderer. Etter gresskippingen gar du fram som folger:

• Sett maskinen ned på en jevn flate som er fri for grus, steiner osv..

i Henvisning

Utkastsjakten ma ikke vare rettet mot hus, garasje e.l.

Det monteres en vanlig slangeadapter (kan och faes som opsjon ved levering) til en vannslange og tilkopies pa vanntilkoplingen pa klippedekselet.
- Skru opp vannet.
Start motoren og la den gai noen minutter.
- Stopp motoren og fjern vannslangen fra maskinen.

Etter avsluttet rengjoring:

Start motoren og la den gä i noen minutter, for Å tørke undersiden på klippedekselet.
- Stopp motoren.

Eksplosjon og brannfare.

Drivstoffe kun tappes av ute i det fri.

• Maskinen og gressoppfangeren rengjores,
  Alle metalldeler beskyttes mot rust ved at de torkes av med en klut som er innsatt med olje (uten harpiks), ellr at de sprayes med oljespray.
  Lad opp akkuet.

Garanti

I det enkelte land gjelder de garantibestemmelser som er fastsatt av vart firma aller av var importør. Feil pa maskinen din blir reparent gratis av oss innenfor rammen av garantiytelsen dersom arsaken skulle skyldes material-eller produksjonsfeit. Ved garantitil-feller ber vi deg henvende deg til forhandleren din eller til naermeste filial.

Informasjon om motoren

Motorprodunten er ansvarlig for alle problemer nár det gjelder motorens ytelse, ytelsesmåling, tekniske data, garanti og service. Informasjoner finner du i den separat medleverte eier-/betjenningshandboken fra motorprodunten.

Feilsøking og -utbedring

Dersom det oppstar en feil ved gressklipperen, kan dette ofte ha enkle arsaker, som du bør vite om og delvis ogsa selv kan utbedre. Er du i tvil, fár du rad og veiledning hos din forhandler.

Problem Mulig(e) ársak(er) Avhjelp

Motoren starter ikke. Gasspaken stär ikke riktig. Sett gasspaken i stillingen erller NCHOLE (ved kald motor).
	Sett gasspaken ii stillingen max.eller START (ved varm motor).
	Gressklipperen stär i høyt gress. Sett gressklipperen på en flate med lavtgress.
	Ingen drivstoff i tanken. Tanken fylles på med rent og nytt drivstoff.
	Tennpluggkontakten er/DDsatt.på.Tennpluggkontakten stikkes.på.
	Drivstoffet er gammeltEllersmuset.Drivstoffet skiftes ut med fersk drivstoff.
	Luftfilteret er smuset. Luftfilteret rengjores.
	Akkuen er/DDke riktig satt inn. Sett akkuen riktig inn i batterirommet på motoren og la det smekke i.
	Akkuet er tomt. Lad opp akkuet med vedlagteladeapparat.
	Ledningen er skadet. Kontroller omden elektriske ledningener iorden.
	Akkuen er defekt.Akkuen på kontrolleres på etfagverksted.
Uvanlige lyder (rasling,knapping, klapring).	Skruer, mutrer erller andrefestedeler er lse. Delene festes. Dersom lydene blirværende: Et fagverkstedmxoppøkes.
Risting, vibrasjoner.	Kniven er lse.La skruen for feste av kniven skrues fastpæ et fagverksted.
	Kniven er skadet.La kniven skiftes ut pæ et fagverksted.
	Kniven er/DDke skikkelig i balanse.La kniven skiftes ut ellerevalbalanserespæ et fagverksted.
	Motorfestet er lssnet.La motoren festes fast pæ etfagverksted.
Dárlig snitt eller turtallet synker.	Gresset er for høyt.Stillinn høyere smithyde, omnødvendigmxdet foretas toklippeomganger.
Gresset blir ligende allergressoppfangeren blir ikke full.	Gresset er for fuktig.La plenen tørke først.
	Utkastet er tilstoppet.Slå av motoren, fjern tilstoppingen.
	Kniven er sløv.La kniven skiftes ut ellere silpes pæ etfagverksted.
	Utilstrekkelig motoreffekt.Klipp oftere, velg en størne smithyde.
	Gressoppfangeren er full.Slå av motoren, tøm gressoppfangeren.
	Gressoppfangeren er tilsmusset.Slå av motoren, rengjørluftesprekkenei gressoppfangeren.
Hjuldriften fungerer ikke.	Kileremmen er sprunget erledvet er defekt.Skade deler mx skiftes ut pæ etfagverksted.
	Tautrekket/bowdentrekket er røket.Skade deler mx skiftes ut pæ etfagverksted.

Sisallysluettelo
