GEBRUIKSAANWIJZING 0715 AA SKIL

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

• Deze machine is uitsluitend bestemd voor gebruik in uw

• Deze machine is niet bedoeld voor professioneel

• Controleer of de verpakking alle onderdelen bevat die

worden getoond in afbeelding ②

• Als onderdelen ontbreken of beschadigd zijn, neemt u

contact op met de dealer

• Montage-instructies ②

- de volgorde van de cijfers in de tekening komt overeen

met de volgorde van de stappen die moeten worden

gevolgd voor het monteren van de grasmaaier

! draaialleschroevenenmoerenstevigaan

• Lees deze handleiding aandachtig en bewaar hem

zodat u hem in de toekomst kunt raadplegen ④

TECHNISCHE GEGEVENS ①

C Veiligheidsschakelaar

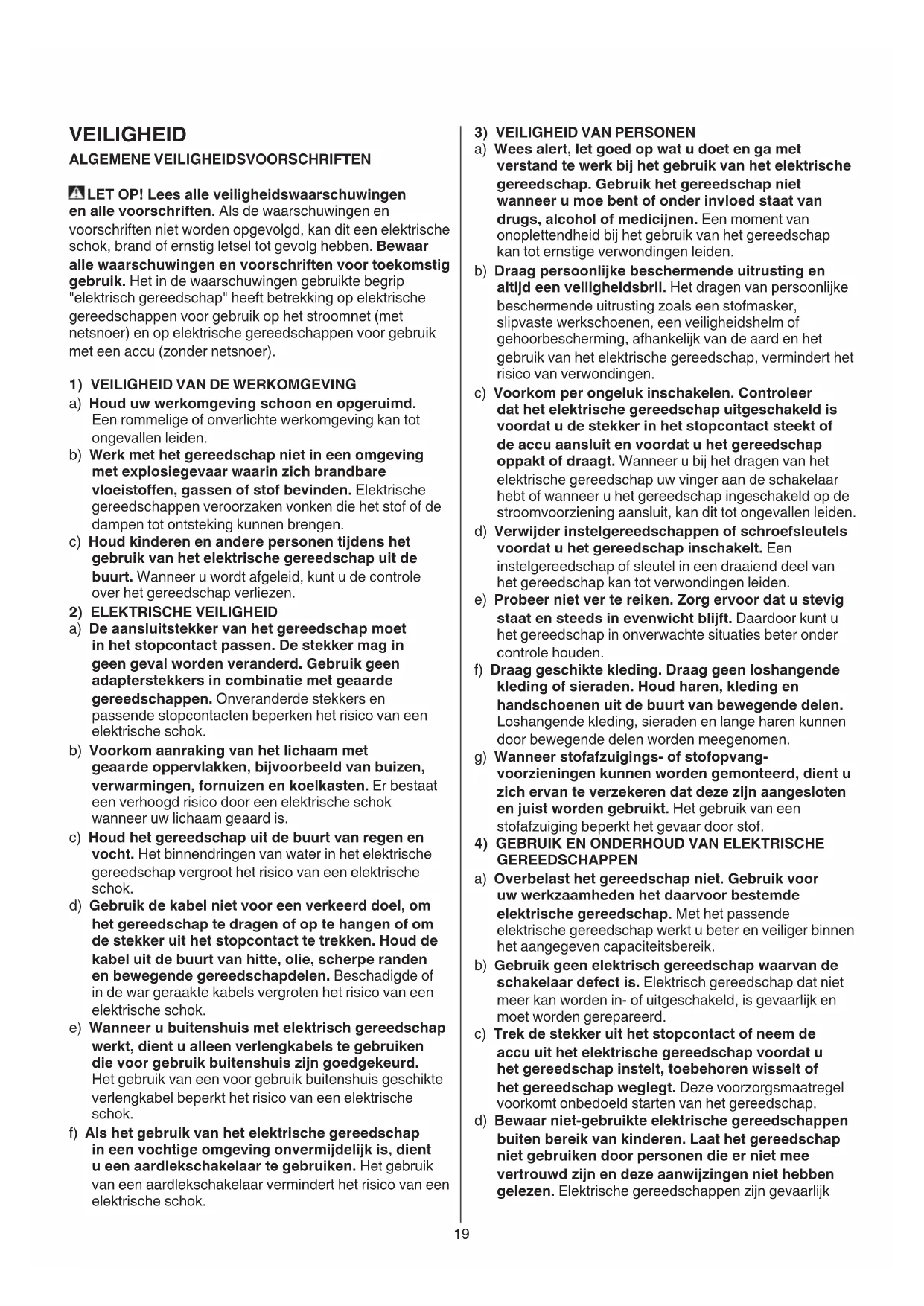

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LETOP!Leesalleveiligheidswaarschuwingen

enallevoorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben. Bewaar

allewaarschuwingenenvoorschriftenvoortoekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

"elektrisch gereedschap" heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houduwwerkomgevingschoonenopgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

b) Werkmethetgereedschapnietineenomgeving

metexplosiegevaarwaarinzichbrandbare

vloeistoen,gassenofstofbevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houdkinderenenanderepersonentijdenshet

gebruikvanhetelektrischegereedschapuitde

buurt. Wanneer u wordt afgeleid, kunt u de controle

over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) Deaansluitstekkervanhetgereedschapmoet

inhetstopcontactpassen.Destekkermagin

geengevalwordenveranderd.Gebruikgeen

adapterstekkersincombinatiemetgeaarde

gereedschappen. Onveranderde stekkers en

passende stopcontacten beperken het risico van een

b) Voorkomaanrakingvanhetlichaammet

geaardeoppervlakken,bijvoorbeeldvanbuizen,

verwarmingen,fornuizenenkoelkasten. Er bestaat

een verhoogd risico door een elektrische schok

wanneer uw lichaam geaard is.

c) Houdhetgereedschapuitdebuurtvanregenen

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruikdekabelnietvooreenverkeerddoel,om

in de war geraakte kabels vergroten het risico van een

e) Wanneerubuitenshuismetelektrischgereedschap

werkt,dientualleenverlengkabelstegebruiken

dievoorgebruikbuitenshuiszijngoedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Alshetgebruikvanhetelektrischegereedschap

ineenvochtigeomgevingonvermijdelijkis,dient

ueenaardlekschakelaartegebruiken. Het gebruik

van een aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Weesalert,letgoedopwatudoetengamet

verstandtewerkbijhetgebruikvanhetelektrische

gereedschap.Gebruikhetgereedschapniet

wanneerumoebentofonderinvloedstaatvan

drugs,alcoholofmedicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap

kan tot ernstige verwondingen leiden.

b) Draagpersoonlijkebeschermendeuitrustingen

altijdeenveiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker,

slipvaste werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkomperongelukinschakelen.Controleer

dathetelektrischegereedschapuitgeschakeldis

voordatudestekkerinhetstopcontactsteektof

deaccuaansluitenvoordatuhetgereedschap

oppaktofdraagt. Wanneer u bij het dragen van het

elektrische gereedschap uw vinger aan de schakelaar

hebt of wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijderinstelgereedschappenofschroefsleutels

voordatuhetgereedschapinschakelt. Een

instelgereedschap of sleutel in een draaiend deel van

het gereedschap kan tot verwondingen leiden.

e) Probeernietvertereiken.Zorgervoordatustevig

staatensteedsinevenwichtblijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draaggeschiktekleding.Draaggeenloshangende

kledingofsieraden.Houdharen,kledingen

handschoenenuitdebuurtvanbewegendedelen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneerstofafzuigings-ofstofopvang-

voorzieningenkunnenwordengemonteerd,dientu

zichervanteverzekerendatdezezijnaangesloten

enjuistwordengebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelasthetgereedschapniet.Gebruikvoor

uwwerkzaamhedenhetdaarvoorbestemde

elektrischegereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen

het aangegeven capaciteitsbereik.

b) Gebruikgeenelektrischgereedschapwaarvande

schakelaardefectis. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trekdestekkeruithetstopcontactofneemde

accuuithetelektrischegereedschapvoordatu

hetgereedschapinstelt,toebehorenwisseltof

hetgereedschapweglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaarniet-gebruikteelektrischegereedschappen

buitenbereikvankinderen.Laathetgereedschap

nietgebruikendoorpersonendieernietmee

vertrouwdzijnendezeaanwijzingenniethebben

gelezen. Elektrische gereedschappen zijn gevaarlijk20

wanneer deze door onervaren personen worden

onderdelenzodaniggebrokenofbeschadigdzijn

datdewerkingvanhetgereedschapnadeligwordt

beïnvloed.Laatbeschadigdedelenrepareren

voordatuhetgereedschapgebruikt. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische

f) Houdsnijdendeinzetgereedschappenscherp

enschoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruikelektrischegereedschappen,

toebehoren,inzetgereedschappenendergelijke

volgensdezeaanwijzingen.Letdaarbijopde

arbeidsomstandighedenendeuittevoeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

a) Laathetgereedschapalleenreparerendoor

gekwaliceerdenvakkundigpersoneelen

alleenmetoriginelevervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR GRASMAAIERS UITLEG VAN SYMBOLEN OP MACHINE

④ Lees de gebruiksaanwijzing vóór gebruik

⑤ Dubbele isolatie (geen aarddraad nodig)

⑥ Houdrekeningmethetrisicovanletselalsgevolg

vanopvliegendafval (houd omstanders op veilige

afstand van het werkgebied)

⑦ Pas op voor de scherpe snijmessen

⑧ Houd het (verleng)snoer uit de buurt van het draaiende

⑨ Het snijmes blijft nog enige tijd draaien nadat de

machine is uitgeschakeld (raakhetdraaiendesnijmes

⑩ Schakel de machine uit en haal de stekker uit het

stopcontact voorafgaand aan reiniging/onderhoud of als

het (verleng)snoer beschadigd of verward is

⑪ Geef de machine niet met het huisvuil mee

• Gebruik de maaier niet op natte grasvelden

• De gebruiker is verantwoordelijk voor ongelukken of

gevaar voor andere personen of hun eigendom

• Gebruik de machine nooit met een defecte

achterafscherming of defecte grasopvangbak

• Wanneer u de machine gebruikt zonder grasopvangbak,

zorg er dan voor dat de achterafscherming gesloten is

(risicovanletseldoordraaiendsnijmes)

• Haal de stekker altijd uit het stopcontact

- wanneer u de machine onbeheerd laat

- voordat u vastgelopen materiaal verwijdert

- voordat u de machine controleert, reinigt of ermee

- nadat een vreemd object is geraakt

- wanneer de machine abnormaal begint te trillen

ELEKTRISCHE VEILIGHEID

• Controleer regelmatig het snoer en laat het door een

erkende vakman vervangen, indien beschadigd

• Wanneer de machine in een vochtige omgeving wordt

gebruikt, een lekstroombeveiliging gebruiken met een

uitschakelstroom van maximaal 30 mA

• Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

• Gebruik alleen een voor gebruik buitenshuis

goedgekeurd verlengsnoer (type H05VV-F of H05RN-F)

met een waterdichte stekker en contactstop

• Trek niet aan het (verleng)snoer, rijd er niet overheen en

• Bescherm het (verleng)snoer tegen hitte, olie en

• Controleer het verlengsnoer regelmatig en vervang dit

als het beschadigd is (hetgebruikvanondeugdelijke

verlengsnoerenkangevaarlijkzijn)

PERSOONLIJKE VEILIGHEID

• Gebruik de machine niet op blote voeten of met

sandalen; draag altijd stevige schoenen en een broek

• Wees op de hoogte van de knoppen en het juiste

gebruik van de machine

• Maai nooit in de nabijheid van personen (met name

• Houdhandenenvoetenaltijduitdebuurtvan

draaiendeonderdelen

• Blijfaltijduitdebuurtvandeuitstootopening

• Schakel de motor in volgens de instructies; houd uw

voeten daarbij ver uit de buurt van het snijmes

• Ditapparaatisnietbedoeldvoorgebruikdoor

personen(waaronderbegrepenkinderen)met

fysieke,zintuiglijkeofmentalebeperkingen,of

eengebrekaanervaringenkennis,tenzijzijonder

toezichtstaanofinstructieshebbenontvangenten

aanzienvanhetgebruikvanditapparaatdooreen

persoondieverantwoordelijkisvoorhunveiligheid

(er kunnen lokale beperkingen van toepassing zijn met

betrekking tot de leeftijd van de gebruiker)

• Zorg ervoor dat kinderen de machine niet als speelgoed

• Maai uitsluitend op wandelsnelheid (niet hard lopend)

• Zorg dat u stevig staat bij het maaien van hellingen en

maai geen zeer steile hellingen

• Ga zeer voorzichtig te werk bij achterwaarts maaien of

bij het naar u toe halen van de maaier

• Controleer vóór elk gebruik de werking van de machine,

en laat deze in geval van een defect onmiddellijk

repareren door een erkende vakman; open zelf nooit de

• Controleer het gebied waar u de maaier wilt gebruiken

zorgvuldig en verwijder alle harde voorwerpen die

door het snijmechanisme kunnen worden gegrepen en

• Zorg dat het snijmechanisme altijd in goede toestand

verkeert (vervang versleten of beschadigde onderdelen)

• Zorg dat alle moeren, bouten en schroeven goed zijn

aangedraaid zodat u zeker weet dat u veilig kunt maaien

• Maai uitsluitend bij goed daglicht of geschikt kunstlicht

• Houd de machine niet schuin bij het starten van het

maaien of het inschakelen van de motor, tenzij deze21

schuin moet worden gehouden om het maaien van

lang gras te starten (houd de machine in dat geval

niet schuiner dan strikt noodzakelijk en houd alleen

dat deel schuin, dat zich uit de buurt van de gebruiker

bevindt); zorg er altijd voor dat beide handen in de

bedieningsstand staan voordat u de machine weer op

• Zorg dat het snijmes volledig stilstaat wanneer u de

machine schuin houdt om oppervlakken anders dan

gras te overbruggen en wanneer u de machine naar en

van een te maaien gebied vervoert

• Maai hellingen van links naar rechts (nooit van boven

• Ga uiterst voorzichtig te werk wanneer u op hellingen

van richting verandert

• Til de grasmaaier nooit op en draag deze nooit wanneer

• Schakel de machine altijd uit en haal de stekker uit

het stopcontact wanneer het (verleng)snoer versleten,

beschadigd of verward is (raakhetsnoerpasaan

nadatudestekkeruithetstopcontacthebt

• Gebruik de machine niet, wanneer het snoer

beschadigd is; laat dit door een erkende vakman

- haak de lus van het verlengsnoer door de houder A

- trek stevig aan het verlengsnoer om het vast te zetten

• Maaihoogte afstellen (28-48-68 mm) ⑬

! haaldestekkeruithetstopcontactencontroleer

ofhetsnijbladnietmeerdraait

- draai de maaier ondersteboven

- plaats de as van het voorwiel en die van het achterwiel

in de gewenste maaihoogtestand (28, 48 of 68 mm)

! zorgdatdevierwieltjesopdezelfdemaaihoogte

• Aan/uit veiligheidsschakelaar ⑭

Voorkomt, dat de machine per ongeluk wordt aangezet

- zet de machine aan door eerst op

veiligheidsschakelaar C te drukken en daarna trekker-

schakelaar D in te drukken

- zet de machine uit door trekker-schakelaar D los te

! nadatdemachineisuitgeschakeld,blijfthet

snijmesnogenkelesecondendraaien

• Gebruiksinstructies

- houd de maaier met beide handen vast

- plaats de maaier op de rand van het gazon en maai in

voorwaartse richting

- draai aan het einde van elke baan om en overlap

daarbij de vorige gemaaide baan enigszins

- gebruik de maaier uitsluitend op droog gras

- houd de maaier uit de buurt van harde voorwerpen en

- bij het maaien van lang gras moet u het

snijmechanisme eerst instellen op de maximale

maaihoogte en vervolgens op een lagere maaihoogte

! pasuwloopsnelheidaanwanneerulanggras

• Indicator "grasdoos vol" ⑮

- leeg de grasdoos E zodra de klep F zelf aangeeft dat

de grasdoos vol is door omlaag te gaan

- reinig de gaten onder de klep F regelmatig met een

handborstel om het gras zo goed mogelijk te kunnen

- voor het besparen van ink wat opslagruimte de

hendel van de machine inklappen (met vleugelmoer

G) en de machine opbergen zoals afgebeeld; maak

eerstdegrasopvangbakleeg

! zorgdathet(verleng)snoernietvastkomtte

zittenbijhetin-/uitklappenvandehendelvande

machine(laatdehendelnietvallen)

- plaats geen andere objecten boven op de maaier bij

- sla de maaier overdekt op een droge plaats op

• Deze machine is niet bedoeld voor professioneel

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen J ③)

• Reinig de maaier na elk gebruik met een handborstel en

! gebruikgeenwater(enmetnamegeen

- verwijder compact gemaaid gras uit het mesgebied

met een houten of kunststof voorwerp

• Controleer de grasopvangbak regelmatig op slijtage of

• Controleer regelmatig op versleten of beschadigde

snijmessen en bouten en vervang deze als set

• Vervangen van het snijmes ⑰

! haaldestekkeruithetstopcontactenverwijder

degrasopvangbakE③

! draagbeschermendehandschoenen

- draai de maaier ondersteboven

- verwijder/monteer het snijmes met behulp van

steeksleutel 13 zoals afgebeeld

! gebruikalleenhetjuistetypereservesnijbladen

(SKIL-reserveonderdeel,nummer2610Z04069,

- reinig het asgebied en de onderzijde van de machine

zorgvuldig voordat u het snijmes monteert

! zorgtijdenshetmonterenvanhetsnijmesdat

tweegatenXperfectsamenvallenmettwee

• Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch defect

raken, dient de reparatie te worden uitgevoerd door

een erkende klantenservice voor SKIL elektrische

- stuur de machine ongedemonteerd, samen met

het aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

• Hierna volgt een lijst van problemen, mogelijke oorzaken

en corrigerende handelingen (neem contact op met de

dealer of het servicestation, als u het probleem niet kunt

De machine werkt niet

- geen stroom -> controleer de stroomtoevoer (snoer,

stroombrekers, zekeringen)

- stopcontact defect -> gebruik ander stopcontact

- verlengsnoer beschadigd -> vervang verlengsnoer

- gras te hoog -> vergroot snijhoogte en houd machine

De machine werkt soms wel/soms niet

- verlengsnoer beschadigd -> vervang verlengsnoer

- interne bedrading defect -> neem contact op met

dealer/servicestation

Machine maait niet netjes of motor zwoegt

- snijhoogte te laag -> vergroot snijhoogte

- snijmes bot -> vervang snijmes

- onderzijde van machine zwaar verstopt -> reinig

- geen gelijkmatige maaihoogte ->stel de vier wielen in

op dezelfde maaihoogte

- snijmes geblokkeerd -> verwijder obstructie

- snijmesmoer/-bout los ->draai snijmesmoer/-bout aan

Machine trilt abnormaal

- snijmes beschadigd -> vervang snijmes

verpakkingennietmethethuisvuilmee (alleen voor

- volgens de Europese richtlijn 2012/19/EG inzake

oude electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden

te worden ingezameld en te worden afgevoerd naar

een recycle-bedrijf, dat voldoet aan de geldende

- symbool ⑪ zal u in het afdankstadium hieraan

-CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder

“Technische gegevens” beschreven product voldoet

aan de volgende normen of normatieve documenten:

EN 60335, EN 61000, EN 55014 overeenkomstig de

bepalingen van de richtlijnen 2006/95/EG, 2004/108/

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

• Gemeten volgens EN 60335 bedraagt het

geluidsdrukniveau van deze machine 73 dB(A) en het

geluidsvermogen-niveau 93 dB(A) (standaard deviatie:

1,5 dB), en de vibratie 2,5 m/s² (hand-arm methode;

onzekerheid K = 1,5 m/s²)

• Gemeten volgens 2000/14/EC (EN/ISO 3744) is het

gegarandeerde geluidsvermogenniveau lager dan 94

dB(A) (wegingsmethode van de conformiteit volgens

Aangemelde instantie: KEMA, Arnhem, NL ID aangemelde instantie: 0344

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60335; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! beschermuzelftegendegevolgenvan

trillingdoordemachineendeaccessoireste

onderhouden,uwhandenwarmtehoudenenuw

werkwijzeteorganiseren

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden

SKIL Europe BV, 4825 BD Breda, NL Marijn van der Hoofden
