GEBRUIKSAANWIJZING 4900 AK SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd voor het zagen van hout,

plastic, metaal en bouwmaterialen, het snoeien en

beknotten van bomen en is tevens geschikt om recht en

• Deze machine is niet bedoeld voor professioneel gebruik

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE GEGEVENS 1

A Aan/uit schakelaar

B Indicator “Stroom aan”

C Toerental-instelwieltje

E Instelbare voetplaat

F Opbergvak voor zaagblad

L Schroef zaagbladhouder

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben. Bewaar

alle waarschuwingen en voorschriften voor toekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

“elektrisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een

rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.17

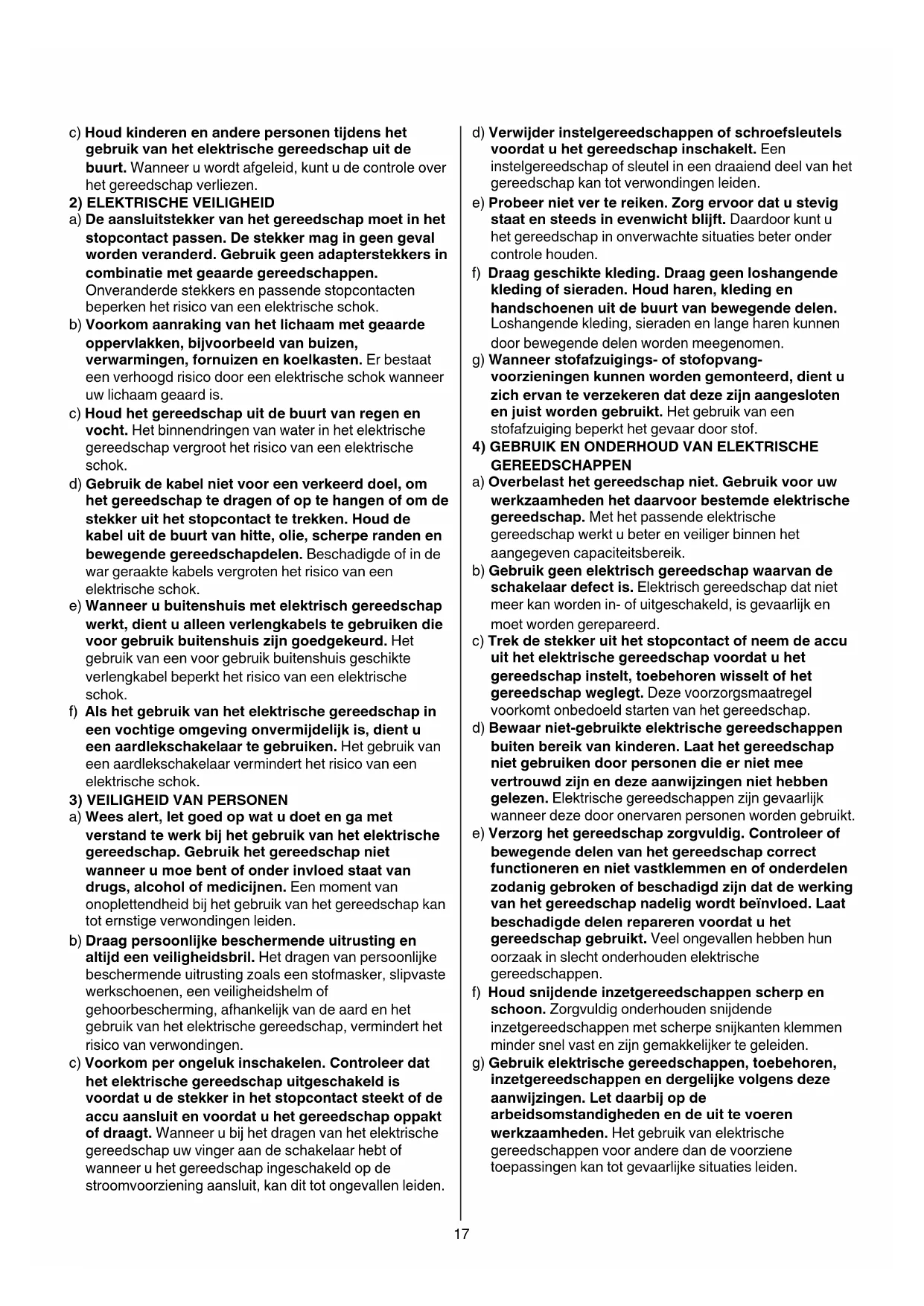

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het

gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u

een aardlekschakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereedschap oppakt

of draagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed. Laat

beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.18

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR RECIPROZAGEN ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• Controleer altijd of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

ELEKTRISCHE VEILIGHEID

• Gebruik volledig uitgerolde en veilige verlengsnoeren met

een capaciteit van 16 Ampère

• Houd de machine bij de geïsoleerde handgrepen

vast, indien de zaag tijdens het werk verborgen

bedrading of zijn eigen kabel zou kunnen raken

(contact met een draad onder spanning zal ook de

blootgestelde metalen delen van de machine onder

spanning zetten en de gebruiker een electrische schok

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te

sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

PERSOONLIJKE VEILIGHEID

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

• Deze machine mag niet worden gebruikt door personen

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken), met

name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Blijf met uw handen uit de buurt van het werkgebied

van de zaag en het zaagblad; houd met uw tweede

hand voorhandgreep H 2 vast (als beide handen de

machine vasthouden, kunnen ze niet met het zaagblad in

• Reik niet naar iets onder het werkstuk (het is dan niet

te zien hoe dicht het zaagblad zich bij uw hand bevindt)

• Houd nooit een te zagen werkstuk in uw handen of

op uw been (het is belangrijk om het werk goed te

ondersteunen om lichaamsverwondingen, verklemmen

van het zaagblad, of verlies van controle over de zaag tot

een minimum te beperken)

• Gebruik klemmen of andere hulpstukken om het

werkstuk vast te klemmen of te ondersteunen (bij het

in de hand of tegen het lichaam houden van het

werkstuk, kan de machine niet goed onder controle

• Gebruik geen botte of beschadigde zaagbladen

(gebogen zaagbladen kunnen makkelijk breken of

terugslag veroorzaken)

• Kom met uw handen niet tussen de behuizing en

zaagbladklem D 2 (uw vingers kunnen tussen klem en

behuizing beklemd raken)

• Zorg ervoor, dat zaagbladklem D 2 goed vast zit

voordat u begint te zagen (een loszittende klem kan de

machine of het zaagblad doen slippen, waardoor de

machine niet goed onder controle gehouden kan worden)

• Gebruik beschermende handschoenen als u het

zaagblad uit de machine haalt (het zaagblad kan heet

zijn na langdurig gebruik)

• Draag een veiligheidsbril en gehoorbescherming

UITLEG VAN SYMBOLEN OP MACHINE

3 Lees de gebruiksaanwijzing vóór gebruik

4 Dubbele isolatie (geen aarddraad nodig)

5 Geef de machine niet met het huisvuil mee

Met wieltje C 2 kan de zaagsnelheid van hoog tot laag

worden ingesteld (6 standen)

• Instellen van zaagsnelheid afhankelijk van het te

gebruiken materiaal 7

! als de machine niet start met wieltje C 2 in

positie 1, selecteer dan een hogere zaagsnelheid

en verminder deze terwijl de machine loopt

• Monteren van zaagblad 8

! trek de stekker uit het stopcontact

- duw zaagbladklem D naar voren en houd hem in deze

- steek zaagblad in (met tanden omlaag of omhoog

gericht) tot deze niet verder kan

- laat zaagbladklem D los

- trek het zaagblad er iets uit tot de klem D vastklikt in

een rechthoekige stand

- beweeg het zaagblad op en neer om te controleren of

! zorg ervoor, dat zaagbladklem D 2 goed vast zit

voordat u begint te zagen (een loszittende klem

kan de machine of het zaagblad doen slippen,

waardoor de machine niet goed onder controle

gehouden kan worden)19

! zorg ervoor, dat de voorkant van het zaagblad

door voetplaat E heen steekt voor de gehele

• Verwijderen van zaagblad 9

- duw zaagbladklem D naar voren en houd hem in deze

- trek het zaagblad eruit

- laat zaagbladklem D los

• Instelbare voetplaat 0

- voetplaat E kantelt om zoveel mogelijk oppervlak in

aanraking te laten komen met het werkstuk

- stel de voetplaat in door de zaag stevig vast te houden

en de voetplaat in de gewenste positie te draaien

• Opbergvak voor zaagbladen !

- zorg ervoor, dat opbergvak F gesloten is, zodat

eventuele zaagbladen er niet uit kunnen vallen

• Werken met de machine

! klem het werkstuk stevig vast

- markeer de zaaglijn op het werkstuk

- selecteer de gewenste zaagsnelheid met wieltje C 2

- steek de stekker in het stopcontact (lampje B licht op

om aan te geven dat de machine stroom krijgt) @

- houd de machine met de ene hand vast bij handgreep

G 2 en met de ander bij de geïsoleerde

- zet de machine aan

! het zaagblad moet eerst op volle snelheid zijn

voordat u het in het werkstuk leidt

- geleid de machine langs de aangegeven zaaglijn

- druk voetplaat E 2 stevig tegen het werkstuk om

terugslag en trilling tot een minimum te beperken

• Vasthouden en leiden van de machine

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken) #

- houd ventilatie-openingen J 2 onbedekt

- oefen niet te veel druk uit; laat de machine het werk

! zorg ervoor, dat het zaagblad aan de andere kant

van het werkstuk uitsteekt tijdens een zaagsnede

• Eectieve zaagdiepte aanpassen %

- gebruik beide bevestigingsbouten K voor het vooruit/

achteruit schuiven van voetplaat E om de eectieve

zaagdiepte te vergroten/verkleinen

! probeer de effectieve slaglengte niet aan te

passen met schroef L, die vooraf is ingesteld in

Inval-zaagsnedes kunnen in hout en andere zachte

materialen gemaakt worden zonder een gat voor te boren

- gebruik een dik zaagblad

- monteer het zaagblad met de tanden naar boven

- houd de zaag zoals aangegeven ondersteboven

- markeer de gewenste zaaglijn op het werkstuk

- kies stand 1, 2 of 3 met wieltje C

- kantel de machine zodanig, dat het zaagblad het

- zet de machine aan en laat het bewegende zaagblad

voorzichtig in het werkstuk grijpen

- nadat het zaagblad helemaal door het werkstuk heen

is gegaan, doorgaan met zagen lang de aangegeven

! maak geen inval-zaagsnedes in metaalachtige

• Gebruik de juiste zaagbladen &

• Bij het zagen in metalen, het zaagblad regelmatig met

• Splintervrij zagen

- bedek de zaaglijn met verscheidene lagen breed

plakband, voordat u begint te zagen

- leg de goede kant van het werkstuk altijd naar

• Voor meer tips zie www.skil.com

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen J 2)

! trek de stekker uit het stopcontact vóór het

• Mocht het elektrische gereedschap ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient de

reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2012/19/EG inzake oude

electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden te

worden ingezameld en te worden afgevoerd naar een

recycle-bedrijf, dat voldoet aan de geldende

- symbool 5 zal u in het afdankstadium hieraan

CONFORMITEITSVERKLARING Reciprozaag 4900

Technische gegevens 1

• Wij verklaren als alleen verantwoordelijke, dat het onder

“Technische gegevens” beschreven product voldoet aan

de volgende normen of normatieve documenten: EN

60745, EN 61000, EN 55014, overeenkomstig de

bepalingen van de richtlijnen 2004/108/EG (tot

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine 90 dB(A) en het

geluidsvermogen-niveau 101 dB(A) (standaard deviatie:

3 dB), en de vibratie ✱ (vectorsom van drie richtingen;

onzekerheid K = 1,5 m/s²)

✱ bij het zagen van spaanplaat 12,1 m/s²

✱ bij het zagen van houten balken 12,2 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren

E Reguleeritav tugiplaat

• Reguleeritav tugiplaat 0
