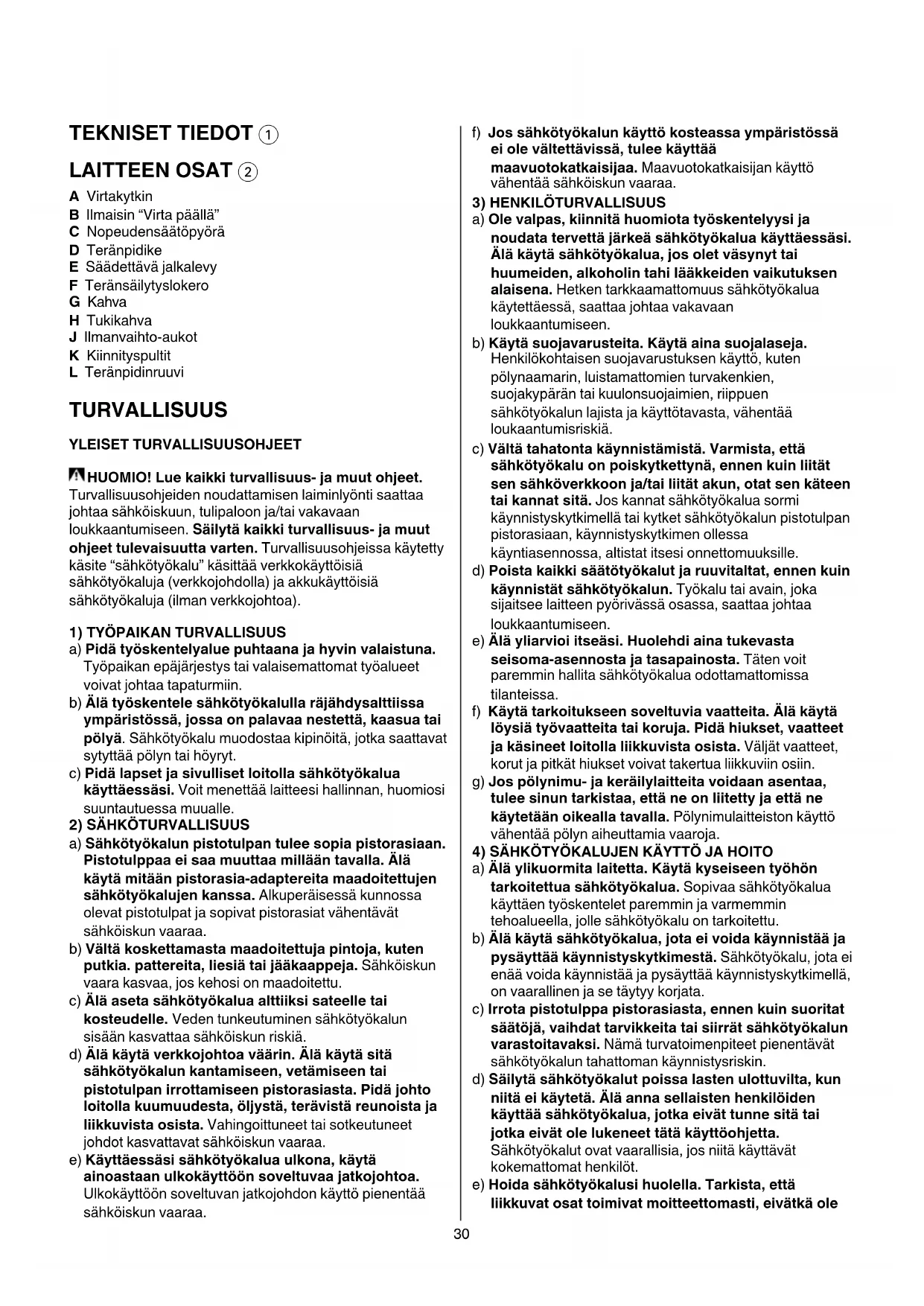

KÄYTTÖOHJE 4900 AK SKIL

• Koneet on tarkoitettu puun, muovin, metallin ja

rakennusmateriaalien sahaukseen samoin kuin puiden

karsimiseen; se soveltuu suoraan ja käyrään

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja 330

B Ilmaisin “Virta päällä”

C Nopeudensäätöpyörä

E Säädettävä jalkalevy

F Teränsäilytyslokero

TURVALLISUUS YLEISET TURVALLISUUSOHJEET HUOMIO! Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut

ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty

käsite “sähkötyökalu” käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä

käytä mitään pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

b) Vältä koskettamasta maadoitettuja pintoja, kuten

putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä

sähkötyökalun kantamiseen, vetämiseen tai

pistotulpan irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

f) Jos sähkötyökalun käyttö kosteassa ympäristössä

ei ole vältettävissä, tulee käyttää

maavuotokatkaisijaa. Maavuotokatkaisijan käyttö

vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja

noudata tervettä järkeä sähkötyökalua käyttäessäsi.

Älä käytä sähkötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan

b) Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältä tahatonta käynnistämistä. Varmista, että

sähkötyökalu on poiskytkettynä, ennen kuin liität

sen sähköverkkoon ja/tai liität akun, otat sen käteen

tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa johtaa

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta

seisoma-asennosta ja tasapainosta. Täten voit

paremmin hallita sähkötyökalua odottamattomissa

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet

ja käsineet loitolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa,

tulee sinun tarkistaa, että ne on liitetty ja että ne

käytetään oikealla tavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön

tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden

käyttää sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että

liikkuvat osat toimivat moitteettomasti, eivätkä ole31

puristuksessa sekä, että siinä ei ole murtuneita tai

vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan. Anna

korjauttaa mahdolliset viat ennen käyttöönottoa.

Monen tapaturman syyt löytyvät huonosti huolletuista

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusi ja hyväksy korjauksiin vain

alkuperäisiä varaosia. Täten varmistat, että

sähkötyökalu säilyy turvallisena.

PUUKKOSAHAT TURVALLISUUSOHJEET VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on

vähintään yhtä suuri kuin laitteen suurin

tyhjäkäyntikierrosluku

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

• Pidä työkappaleesta kiinni sen eristetyistä

tartuntapinnoista suoritettaessa toimintaa, jossa

saha voi saada kontaktin kätkettyyn johtoon tai sen

omaan sähköjohtoon (kontakti jännitteiseen johtoon

saa myös työkalun paljastetut metalliosat jännitteisiksi ja

aiheuttavat sähköiskun käyttäjälle)

• Käytä sopivia etsintälaitteita piilossa olevien

syöttöjohtojen paikallistamiseksi, tai käänny

paikallisen jakeluyhtiön puoleen (kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun;

kaasuputken vahingoittaminen saattaa johtaa

räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa

aineellista vahinkoa tai saattaa johtaa sähköiskuun)

• Jos huomaat sähköisen tai mekaanisen vian, sammuta

kone heti ja irroita liitosjohto pistorasiasta

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet

• Älä koskaan työstä asbestipitoista ainetta (asbestia

pidetään karsinogeenisena)

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Pidä kädet poissa sahausalueelta ja terästä; pidä

toinen käsi tukikahvalla H 2 (jos molemmat kädet

pitävät kiinni sahasta, terän ei ole mahdollista päästä

• Älä kurota työkappaleen alapuolelle (etäisyys terästä

käteen ei ole näkyvissä)

• Älä koskaan pidä sahattavaa työkappaletta

kädessäsi tai jalkojen poikki (työkalu on tärkeää tukea

asianmukaisesti keholle aiheutuvien vaarojen, terän

kiinnitarttumisen tai kontrollin menettämisen

• Tue työstettävä kohde puristimilla tai muilla

välineillä (työstettävän kohteen pitäminen kädessä tai

kehoa vasten voi aiheuttaa hallinnan menetyksen)

• Älä käytä tylsiä tai vaurioituneita teriä (käyrät terät

voivat hajota helposti tai aiheuttaa takapotkun)

• Pidä kädet poissa työkalun rungon ja teränpitimen D

2 välistä (teränpidin voi puristaa sormia)

• Varmista, että teränpidin D 2 on kunnolla kiinni ennen

kuin aloitat sahaamisen (jos teränpidin on kiinnitetty

huonosti, työkalu tai terä voi luiskahtaa ja

aiheuttaahallinnan menetyksen)

• Käytä suojakäsineitä, kun irrotat terän työkalusta

(sahanterä voi olla kuuma pitkäaikaisen käytön jälkeen)

• Käytä suojalaseja ja kuulonsuojaimia

TYÖKALUN SYMBOLIEN SELITYKSET

3 Lue käyttöohjeet ennen käyttöä

4 Kaksoiseristys (ei tarvita maajohtoa)

5 Älä hävitä konettasi tavallisen kotitalousjätteen mukana

• Käynnistys/pysäytys 6

Pyörällä C 2 voidaan sahausnopeutta säätää hitaasta

• Sahausnopeuden säätö käytettävään materiaaliin

! jos työkalu ei aja pyörän C 2 ollessa asennossa

1, valitse korkeampi sahausnopeus ja alenna

sahausnopeutta työkalun ajon aikana

• Sahanterän kiinnittäminen 8

! vedä pistoke pistorasiasta

- paina teränpidintä D eteenpäin ja jätä se tähän

- työnnä terä (hampaat alas- tai ylöspäin) täysin sisään

- vapauta teränpidin D

- vedä terää hieman ulos, kunnes pidin D naksahtaa

- paina terää sisään ja vedä ulos, jotta voit varmistaa,

että se on kunnolla paikallaan

! varmista, että teränpidin D 2 on kunnolla kiinni

ennen kuin aloitat sahaamisen (jos teränpidin on

kiinnitetty huonosti, työkalu tai terä voi luiskahtaa

ja aiheuttaa hallinnan menetyksen)32

! varmista, että terän etuosa ylettyy jalkalevyn E

läpi koko liikkeen pituudelta

• Sahanterän irrottaminen 9

- paina teränpidintä D eteenpäin ja jätä se tähän

- vapauta teränpidin D

• Säädettävä jalkalevy 0

- jalkalevy E kallistuu, jotta mahdollisimman suuri osa

sen pinnasta on kosketuksissa työstettävään

- säädä jalkalevyä pitämällä sahasta tukevasti kiinni ja

kääntämällä jalkalevy haluttuun asentoon

• Teränsäilytyslokero !

- varmista, että säilytyslokero F on suljettu, jotta terät

! kiinnitä työstettävä kohde kunnolla

- merkitse sahauslinja

- valitse haluttu sahausnopeus pyörällä C 2

- yhdistä pistoke virtalähteeseen (valo B syttyy

ilmoittaen, että virta on kytketty työkaluun) @

- pidä työkalua siten, että pidät toisella kädellä kiinni

kahvasta G 2 ja toisella eristetystä tukikahvasta H 2

! työkalun pitää olla täydessä nopeudessa ennen

kuin terä osuu työstettävään kohteeseen

- ohjaa työkalua merkittyä sahauslinjaa pitkin

- pidä jalkalevy E 2 tukevasti työstettävää kohdetta

vasten vastavoiman ja värinän estämiseksi

• Koneen pitäminen ja ohjaaminen

! pidä työkalusta kiinni aina työskentelyn aikana

harmaan värisestä kädensija(oi)sta #

- pidä ilmanvaihto-aukkoja J 2 peittämättöminä

- älä paina työkalua liian voimakkaasti; vaan anna

työkalun tehdä työ puolestasi

! varmista, että sahanterä ylettyy työhön koko

liikkeen pituudelta $

• Tehollisen sahaussyvyyden säätö %

- käyttää kumpaakin kiinnityspulttia K liukumista varten

jalkalevyä E eteenpäin/taaksepäin, jolloin tehollinen

sahaussyvyyden suurenee/pienenee

! älä yritä säätää tehollista iskunpituutta ruuvilla L,

joka on säädetty tehtaalla

Pistoreikiä voidaan tehdä puuhun ja muihin pehmeisiin

materiaaleihin ilman reiän esiporaamista

- käytä paksua sahanterää

- kiinnitä terän siten, että hammastus on ylöspäin

- pidä sahaa ylösalaisin kuvan osoittamalla tavalla

- merkitse haluttu sahauslinja työstettävään kohteeseen

- valitse asento 1, 2 tai 3 pyörällä C

- kallista työkalua siten, että terä ei koske työstettävään

- kytke työkalu päälle ja aseta liikkuva sahanterä

varovasti työstettävään kohteeseen

- kun terä on läpäissyt työstettävän kohteen, jatka

sahaamista merkittyä sahauslinjaa pitkin

! älä tee pistoreikiä metalliin

• Käytä oikeita sahanteriä &

• Metallia sahattaessa voitele sahanterä öljyllä säännöllisin

• Repeämätön katkaisusahaus

- peitä sahauslinja useilla kerroksilla teippiä ennen

sahauksen suorittamista

- aseta työstettävänä olevan kappaleen hyvä puoli aina

• Lisävinkkejä on tarjolla web-osoitteessa www.skil.com

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto puhtaina (varmista erityisesti

ilma-aukkojen puhtaus J 2)

! irrota liitosjohto aina puhdistuksen ajaksi

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skil.com) ostotodiste

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta

tavallisen kotitalousjätteen mukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2012/19/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli 5 muistuttaa tästä, kun käytöstä poisto tulee

• Vakuutamme yksin vastaavamme siitä, että kohdassa

“Tekniset tiedot” selostettu tuote vastaa seuraavia

standardeja tai standardoituja asiakirjoja: EN 60745, EN

61000, EN 55014 direktiivien 2004/108/EY (19.04.2016

asti), 2014/30/EU (20.04.2016 alkaen), 2006/42/EY,

2011/65/EU määräysten mukaan

• Tekninen tiedosto kohdasta: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

• Mitattuna EN 60745 mukaan työkalun melutaso on 90

dB(A) ja yleensä työkalun äänen voimakkuus on 101

dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus ✱ m/s²

(kolmen suunnan vektorisumma; epävarmuus K = 1,5 m/

✱ lastulevyssä sahattaessa 12,1 m/s²

✱ puupalkkia sahattaessa 12,2 m/s²

• Tärinäsäteilytaso on mitattu standardin EN 60745

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja

järjestämällä työmenetelmät
