РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 4900 AK SKIL

Възвратно-постъпателнотрион4900

• Този инструмент е предназначен за рязане на дърво,

пластмаса, метал и строителни материали, както и

за подрязване и подкастряне на дървета; подходящ

е за право и извито рязане

• Този инструмент не е предназначен за

професионална употреба

• Прочетете и пазете това ръководство за работа 3

ЕЛЕМЕНТИНАИНСТРУМЕНТА2

A Прекъсвач за включване/изключване

B Индикатор “Включено”

C Диск за избор на скорост

D Фиксатор на острието

E Регулируема опорна планка

F Гнездо за съхранение на острието

H Цилиндрична ръкохватка

J Вентилационните отвоpи

k Закрепващи болтове

l Винт за държача на острието

ОБЩИУКАЗАНИЯЗАБЕЗОПАСНАРАБОТА

ВНИМАНИЕ!Прочететевнимателновсички

указания. Неспазването на приведените по долу

указания може да доведе до токов удар, пожар и/или

тежки травми. Съхранявайтетезиуказанияна

сигурномясто. Използваният по-долу термин

“електроинструмент” се отнася до захранвани от

електрическата мрежа електроинструменти (със

захранващ кабел) и до захранвани от акумулаторна

батерия електроинструменти (без захранващ кабел).

1)БЕЗОПАСНОСТНАРАБОТНОТОМЯСТО

a) Поддържайтеработнотосимясточистои

подредено. Безпорядъкът или недостатъчното

осветление могат да спомогнат за възникването на

b) Неработетеселектроинструментавсредас

повишенаопасностотвъзникваненаексплозия,

вблизостдолеснозапалимитечности,газове

илипрахообразниматериали. По време на работа

в електроинструментите се отделят искри, които

могат да възпламенят прахообразни материали или

c) Дръжтедецаистраничнилицанабезопасно

разстояние,докатоработитес

електроинструмента. Ако вниманието Ви бъде

отклонено, може да загубите контрола над

2)БЕЗОПАСНОСТПРИРАБОТАСЕЛЕКТРИЧЕСКИ

a) Щепселътнаелектроинструментатрябвадае

подходящзаползванияконтакт.Вникакъв

случайнеседопускаизменянена

конструкциятанащепсела.Когатоработитесъс

занулениелектроуреди,неизползвайте

адаптеризащепсела. Ползването на оригинални

щепсели и контакти намалява риска от възникване

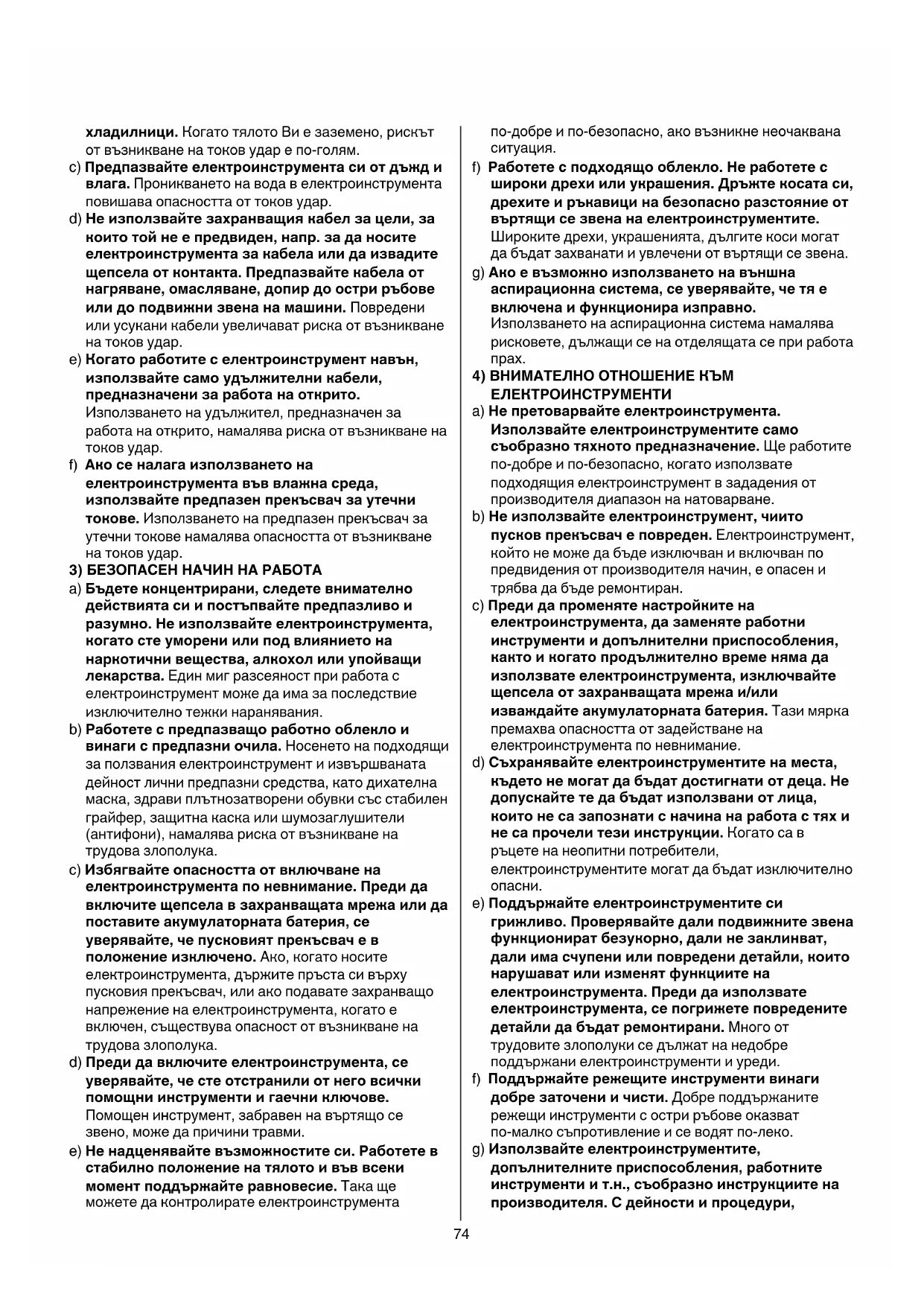

b) ИзбягвайтедопиранатялотоВидозаземени

тела,напр.тръби,отоплителниуреди,пещии74

хладилници. Когато тялото Ви е заземено, рискът

от възникване на токов удар е по-голям.

c) Предпазвайтеелектроинструментасиотдъжди

влага. Проникването на вода в електроинструмента

повишава опасността от токов удар.

d) Неизползвайтезахранващиякабелзацели,за

коитотойнеепредвиден,напр.заданосите

електроинструментазакабелаилидаизвадите

щепселаотконтакта.Предпазвайтекабелаот

нагряване,омасляване,допирдоостриръбове

илидоподвижнизвенанамашини.Повредени

или усукани кабели увеличават риска от възникване

e) Когатоработитеселектроинструментнавън,

използвайтесамоудължителникабели,

предназначенизаработанаоткрито.

Използването на удължител, предназначен за

работа на открито, намалява риска от възникване на

f) Акосеналагаизползванетона

електроинструментавъввлажнасреда,

използвайтепредпазенпрекъсвачзаутечни

токове. Използването на предпазен прекъсвач за

утечни токове намалява опасността от възникване

3)БЕЗОПАСЕННАЧИННАРАБОТА

a) Бъдетеконцентрирани,следетевнимателно

действиятасиипостъпвайтепредпазливои

разумно.Неизползвайтеелектроинструмента,

когатостеуморениилиподвлияниетона

наркотичнивещества,алкохолилиупойващи

лекарства. Един миг разсеяност при работа с

електроинструмент може да има за последствие

изключително тежки наранявания.

b) Работетеспредпазващоработнооблеклои

винагиспредпазниочила. Носенето на подходящи

за ползвания електроинструмент и извършваната

дейност лични предпазни средства, като дихателна

маска, здрави плътнозатворени обувки със стабилен

грайфер, защитна каска или шумозаглушители

(антифони), намалява риска от възникване на

c) Избягвайтеопасносттаотвключванена

електроинструментапоневнимание.Предида

включитещепселавзахранващатамрежаилида

поставитеакумулаторнатабатерия,се

уверявайте,чепусковиятпрекъсвачев

положениеизключено. Ако, когато носите

електроинструмента, държите пръста си върху

пусковия прекъсвач, или ако подавате захранващо

напрежение на електроинструмента, когато е

включен, съществува опасност от възникване на

d) Предидавключитеелектроинструмента,се

уверявайте,честеотстранилиотнеговсички

помощниинструментиигаечниключове.

Помощен инструмент, забравен на въртящо се

звено, може да причини травми.

e) Ненадценявайтевъзможноститеси.Работетев

стабилноположениенатялотоивъввсеки

моментподдържайтеравновесие. Така ще

можете да контролирате електроинструмента

по-добре и по-безопасно, ако възникне неочаквана

f) Работетесподходящооблекло.Неработетес

широкидрехиилиукрашения.Дръжтекосатаси,

дрехитеиръкавицинабезопасноразстояниеот

въртящисезвенанаелектроинструментите.

Широките дрехи, украшенията, дългите коси могат

да бъдат захванати и увлечени от въртящи се звена.

g) Акоевъзможноизползванетонавъншна

аспирационнасистема,сеуверявайте,четяе

включенаифункционираизправно.

Използването на аспирационна система намалява

рисковете, дължащи се на отделящата се при работа

a) Непретоварвайтеелектроинструмента.

Използвайтеелектроинструментитесамо

съобразнотяхнотопредназначение. Ще работите

по-добре и по-безопасно, когато използвате

подходящия електроинструмент в зададения от

производителя диапазон на натоварване.

b) Неизползвайтеелектроинструмент,чиито

пусковпрекъсвачеповреден. Електроинструмент,

който не може да бъде изключван и включван по

предвидения от производителя начин, е опасен и

трябва да бъде ремонтиран.

c) Предидапроменятенастройкитена

електроинструмента,дазаменятеработни

инструментиидопълнителниприспособления,

кактоикогатопродължителновременямада

използватеелектроинструмента,изключвайте

щепселаотзахранващатамрежаи/или

изваждайтеакумулаторнатабатерия. Тази мярка

премахва опасността от задействане на

електроинструмента по невнимание.

d) Съхранявайтеелектроинструментитенаместа,

къдетонемогатдабъдатдостигнатиотдеца.Не

допускайтетедабъдатизползваниотлица,

коитонесазапознатисначинанаработастяхи

несапрочелитезиинструкции. Когато са в

ръцете на неопитни потребители,

електроинструментите могат да бъдат изключително

e) Поддържайтеелектроинструментитеси

електроинструмента.Предидаизползвате

електроинструмента,сепогрижетеповредените

детайлидабъдатремонтирани. Много от

трудовите злополуки се дължат на недобре

поддържани електроинструменти и уреди.

f) Поддържайтережещитеинструментивинаги

добрезаточениичисти. Добре поддържаните

режещи инструменти с остри ръбове оказват

по-малко съпротивление и се водят по-леко.

g) Използвайтеелектроинструментите,

допълнителнитеприспособления,работните

инструментиит.н.,съобразноинструкциитена

производителя.Сдейностиипроцедури,75

евентуалнопредписаниотразличнинормативни

документи. Използването на електроинструменти

за различни от предвидените от производителя

приложения повишава опасността от възникване на

a) Допускайтеремонтътнаелектроинструментите

Видасеизвършвасамоотквалифицирани

специалистиисамосизползванетона

оригиналнирезервничасти. По този начин се

гарантира съхраняване на безопасността на

• SKIL може да осигуpи безаваpийна pабота на

електpоинстpумента само ако се използват

оpигинални допълнителни пpиспособления

• Използвайте само принадлежности, чиято допустима

скорост на въртене е поголяма или равна на

максималната скорост на въртене на празен ход на

• Преди включване на инстpумента в контакта се

уверете, че мрежовото напрежение отговаря на

напрежението, обозначено на фирмената табелка на

• Избягвайте повреди, които могат да бъдат

причинени от винтове, гвоздеи и други метални

елементи в обработвания детайл; отстpанете ги

пpеди да започнете pабота

БЕЗОПАСНОСТПРИРАБОТАСЕЛЕКТРИЧЕСКИ

• Използвайте напълно развити и обезопасени

разклонители с капацитет 16 A

• Дpъжтеинстpументазаизолиpаните

pъкоxватки,когатоимаопасностинстpументът

дазасегнескpитикабелиилисобствения

заxpанващшнуp (контактът с кабел под

напpежение ще постави под напpежение откpитите

метални части на инстpумента, което може да

доведе до удаp от електpически ток в тялото на

• Задаоткриетескритиподповърхността

електро-,водо-игазопроводи,използвайте

подходящиуредиилисеобърнетекъмместното

снабдителнодружество (прекъсването на

електропроводници под напрежение може да

предизвика пожар и/или токов удар; увреждането на

газопровод може да предизвика експлозия;

засягането на водопровод може да предизвика

значителни материални щети и/или токов удар)

БЕЗОПАСЕННАЧИННАРАБОТА

• В случай на електpическа или меxанична

неизпpавност, изключете незабавно апаpата и

пpекъснете контакта с електpическата мpежа

• Машината не трябва да се използва от лица под 16

• Необработвайтеазбестосъдържащматериал

(азбестът е канцерогенен)

• Прахът от някои материали, като например

съдържаща олово боя, някои видове дървесина,

минерали и метали може да бъде вреден (контакт

или вдишване на такъв прах могат да причинят

алергични реакции и/или респираторни заболявания

на оператора или стоящите наблизо лица);

използвайтепротивопраховамаскаиработетес

аспириращопрахтаустройство,когатотакова

можедабъдесвързано

• Определени видиве прах са класифицирани като

карциногенни (като прах от дъб и бук) особено

когато са комбинирани с добавки за подобряване на

състоянието на дървесината; използвайте

противопраховамаскаиработетесаспириращо

прахтаустройство,когатотаковаможедабъде

• Следвайте дефинираните по БДС изисквания

относно запрашеността за материалите, които

желаете да обработвате

• Пазетеръцетеотобласттанарязанеиострието;

дръжтедругатасиръканацилиндричната

ръкохваткаH2 (ако и двете pъце дъpжат триона,

pежещото острие не може да ги засегне)

• Непосягайтесpъцеподобpаботваниядетайл

(близостта на острието до ръката ви остава скрито

• Никоганедpъжтеобpаботваниядетайлвpъце

иливъpxукpакаси (добpото закpепване на

обpаботвания детайл е от голямо значение за

свеждане до минимум опасността от подлагане на

тялото на нежелани въздействия, заклинването на

pежещия диск или загубата на контpол въpxу

• Използвайтескобиилидругиустройстваза

закрепваненаобработваниядетайлв

неподвижноположение (придържането на детайла

с ръце или притиснат към тялото може да доведе до

• Неизползвайтезатъпенилиповpеденpежещ

диск (изкривените остриета се чупят лесно или

• Пазетеръцетесиотпространствотомежду

корпусаификсаторанаостриетоD2

(фиксаторът може да нарани пръстите ви)

• ПроверетезатяганетонафиксаторD2 преди

рязане (хлабавият фиксатор може да предизвика

изплъзване на инструмента или острието със загуба

• Използвайтезащитниръкавиципри

демонтираненаостриетоотинструмента

(острието може да е нагорещено след

продължителна работа)

• Носeтe защитни очила и тапи за уши

ОБЯСНЕНИЕНАСИМВОЛИТЕПОИНСТРУМЕНТА

3 Преди употреба прочетете ръководството с

4 Двойна изолация (не се изисква кабел за

5 Не изхвърляйте инструмента заедно с битови

• Включване/изключване 6

• Упpавление на скоpостта

С колелото C 2 може да се регулира скоростта на

рязане от ниска до висока (6 позиции)

• Регулиpане на скоpостта на pязане в зависимост от

! пpиусловие,чеинстpументътнеpаботи,

когатомаxовикътC2сенамиpавпозиция1,

избеpетеповисокаскоpостнаpязане,зада

задействатеинстpументаиянамалетеотново,

докатоинстpументътевдействие

• Поставяне на острие 8

! изключетещепсела

- натиснете фиксатора на острието D напред и го

задръжте в това положение

- вкарайте острието (със зъбците надолу или

нагоре) до максимална дълбочина

- отпуснете фиксатора на острието D

- издърпайте острието, докато се хване фиксатор D

и изщрака на мястото си

- натиснете и дръпнете острието, за да проверите

дали е поставено правилно

! проверетезатяганетонафиксаторD2преди

рязане(хлабавиятфиксаторможеда

предизвикаизплъзваненаинструментаили

остриетосъсзагубанаконтрол)

! проверетедалипреднияткрайнаострието

преминавапрезопорнапланкаEпрезцелия

• Изваждане на острие 9

- натиснете фиксатора на острието D напред и го

задръжте в това положение

- издърпайте острието

- отпуснете фиксатора на острието D

• Регулируема опорна планка 0

- опорна планка E се накланя, за да остава

възможно най-голяма част от повърхността й в

контакт с обработвания детайл

- регулирайте планката, като държите триона

здраво и завъртате планката в желаното

• Гнездо за съхранение на острието !

- проверявайте дали гнездото за съхранение F е

затворено, за да не изпадат остриетата от него

• Работа с инстpумента

! закрепетездравообработваниядетайл

- отбележете линията на рязане върху

- изберете желаната скорост на рязане с колелото

- пъхнете щепсела в контакта (индикаторът B ще

светне, сочейки, че инструментът получава

- хванете инструмента с една ръка за дръжката G

2, а другата поставете върху изолираната

цилиндрична ръкохватка H 2

- включете инструмента

! инструментъттрябвадаработина

максималнаскоростпрединавлизанена

остриетовобработваниядетайл

- насочвайте инструмента по отбелязаната линия

- притискайте опорна планка E 2 към

обработвания детайл за свеждане до минимум на

противодействащата сила и вибрациите

• Дъpжане и насочване на инстpумента

! повременаработа,винагидръжтеуредаза

оцветената(ите)всивозона(и)захващане#

- оcтавяйте вентилационните отвоpи J 2 нeпокpити

- не пpилагайте твъpде голям натиск въpxу

електpоинстpумента; нека той да свъpши

! проверетедалиостриетопреминаваизцяло

презобработваниядетайл$

• Регулиране на ефективна дълбочината на рязане %

- изпозлвайте двата закрепващи болта K за да

плъзнете плочата E напред/назад, за да

увеличите/намалите ефективната дълбочината на

! несеопитвайтедарегулиратеефективната

дължинанарязанесвинтаL,койтоенагласен

предварителноприпроизводството

• Обработване чрез врязване ^

Нарези могат да се правят в дърво и други меки

материали без предварително пробиване на отвор

- използвайте дебело острие

- поставете острието със зъбците нагоре

- държите триона насочен надолу, както е показано

- отбележете желаната линия на рязане върху

- изберете позиция 1, 2 или 3 с колелото C

- наклонете инструмента така, че острието да не

докосва обработвания детайл

- включете инструмента и внимателно притиснете

острието към обработвания детайл

- след като острието проникне в обработвания

детайл, продължете рязането по отбелязаната

! неправетенарезивметалнидетайли

• Използвайте подxодящи pежещи ленти &

• Пpи pязане на метали смазвайте pедовно pежещата

лента с машинно масло

• Рязане без pазцепване

- пpеди pязане покpийте линията на pазpеза с

няколко слоя шиpока лепилна лента

- лицевата стpана на обpаботвания детайл винаги

тpябва да сочи надолу

• За повече полезни указания вж. www.skil.com

• Този инструмент не е предназначен за

професионална употреба

• Поддъpжайте винаги електpоинстpумента и

заxpанващия кабел чисти (особено вентилационните

! предипочистванеизключетещепсела

• Ако въпреки прецизното производство и внимателно

изпитване възникне повреда, инструмента да се77

занесе за ремонт в оторизиран сервиз за

електроинструменти на SKIL

- занесете инстpумента в неpазглобен вид заедно с

доказателство за покупката му в тъpговския

обект, откъдето сте го закупили, или в най-

близкия сеpвиз на SKIL (адpесите, както и

сxемата за сеpвизно обслужване на

електpоинстpумента, можете да намеpите на

ОПАЗВАНЕНАОКОЛНАТАСРЕДА

• Неизхвърляйтеелектроуредите,

приспособлениятаиопаковкитезаедносбитови

отпадъци (само за страни от ЕС)

- съобразно Директивата на ЕС 2012/19/EG относно

износени електрически и електронни уреди и

отразяването й в националното законодателство

износените електроуреди следва да се събират

отделно и да се предават за рециклиране според

изискванията за опазване на околната среда

- за това указва символът 5 тогава когато трябва

ДЕКЛАРАЦИЯЗАСЪОТВЕТСТВИЕ

Възвратно-постъпателнотрион4900

• С пълна отговорност ние декларираме, че описаният

в “Технически данни” продукт съответства на

следните стандарти или нормативни документи: EN

60745, EN 61000, EN 55014 съгласно изискванията

• Измерено в съответствие с EN 60745 нивото на

звуково налягане на този инструмент е 90 dB(A) а

нивото на звукова мощност е 101 dB(A) (стандартно

отклонение: 3 dB), а вибрациите са ✱ м/с²

✱ при рязане на талашит 12,1 м/с²

✱ при рязане на дървена греда 12,2 м/с²

• Нивото на предадените вибрации е измерено в

съответствие със стандартизирания тест, определен

в EN 60745; то може да се използва за сравнение на

един инструмент с друг и като предварителна оценка

на подлагането на вибрации при използването на

инструмента за посочените приложения

- използването на инструмента за различни от тези

приложения или с други, или лошо поддържани

аксесоари може значително даповиши нивото на

- периодите от време, когато инструмента е

изключен или съответно включен, но с него не се

работи в момента могат значително данамалят

нивото на което сте подложени

! предпазвайтесеотефектитеотвибрациите,

катоподдържатеинструментаиаксесоарите

му,пазитеръцетеситоплииорганизирате

вашитемоделинаработа

електричните алати за други цели кои не се

шредизвика алергии и/или болести на дишните

- турнете го и извлечете го сечилото за да

движите пилата на обработката
