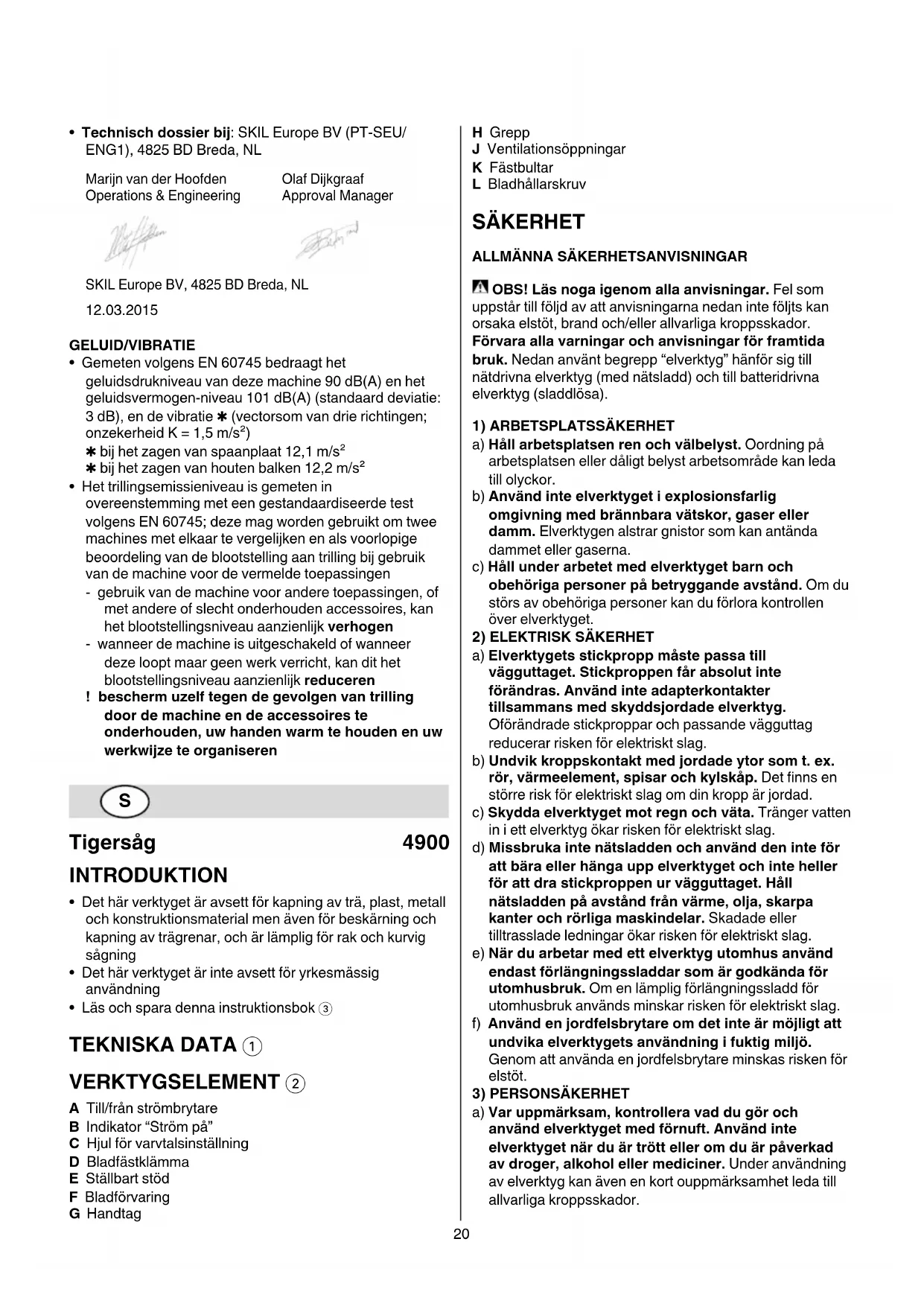

BRUKSANVISNING 4900 AK SKIL

• Det här verktyget är avsett för kapning av trä, plast, metall

och konstruktionsmaterial men även för beskärning och

kapning av trägrenar, och är lämplig för rak och kurvig

• Det här verktyget är inte avsett för yrkesmässig

• Läs och spara denna instruktionsbok 3

A Till/från strömbrytare

B Indikator “Ström på”

C Hjul för varvtalsinställning

J Ventilationsöppningar

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken för

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.21

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med ngret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig

dessa anvisningar. Ta hänsyn till arbetsvillkoren och

arbetsmomenten. Används elverktyget på icke

ändamålsenligt sätt kan farliga situationer uppstå.

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR TIGERSÅG TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Använd helt utrullade och säkra förlängningssladdar med

• Håll maskinen i de isolerade gripytorna om det finns

risk för att maskinen kommer åt dolda kablar eller

din egen kabel (om sågen kommer i kontakt med en

strömförande ledare blir också den strömförande, och

operatören får då en stöt)

• Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Den här maskinen ska inte användas av personer under

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Håll händerna på avstånd från sågningsområdet

och sågbladet; håll andra handen på greppet H 2

(om båda händerna håller i sågen kan du inte skära dig i

• Sträck dig inte under arbetsstycket (du ser inte hur

nära bladet din hand kommer)

• Håll inte stycket som ska sågas i händerna eller

över benet (det är viktigt att arbetsstycket stöds på rätt

sätt så att kroppen inte utsätts för fara, sågbladet kör fast

eller du förlorar kontrollen över sågen)

• Säkra och palla arbetsstycket med klämmor eller

liknande (håll det inte i handen eller mot kroppen; du kan

förlora kontrollen)22

• Använd inte ett slött eller skadat sågblad (ett böjt

blad kan lätt brytas eller orsaka kast)

• Akta händerna, så att du inte klämmer fingrarna i

bladfästklämman D 2 (du kan skada ngrarna på

• Kontrollera att bladfästklämman D 2 är korrekt låst

innan du sågar (om klämman är lös kan verktyget eller

bladet slinta, vilket kan göra att du förlorar kontrollen)

• Använd skyddshandskar när du lossar bladet från

maskinen (bladet kan vara varmt efter längre

• Använd skyddsglasögon och hörselskydd

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

3 Läs bruksanvisningen före användning

4 Dubbel isolering (ingen jordning krävs)

5 Maskinen får inte kastas i hushållssoporna

• Hastighetskontroll

Med hjulet C 2 kan såghastighet justeras steglöst från

lågt till högt (6 positioner)

• Inställning av såghastighet beroende på val av material

! om maskinen inte sågar med ratt C 2 i läge 1,

ska du välja en högre såghastighet och gå ner till

en lägre hastighet medan maskinen går

• Montering av sågbladet 8

! drag ur stickkontakten

- tryck bladfästklämman D framåt och håll den i detta

- för in bladet helt (med tänderna nedåt eller uppåt)

- släpp bladfästklämman D

- dra ut bladet något tills klämman D klivkar på plats i

- tryck på och dra ut bladet, för att kontrollera att det

! kontrollera att bladfästklämman D 2 är korrekt

låst innan du sågar (om klämman är lös kan

verktyget eller bladet slinta, vilket kan göra att du

förlorar kontrollen)

! kontrollera att bladets främre del sticker utanför

stödet E under hela sitt slag

• Borttagning av sågbladet 9

- tryck bladfästklämman D framåt och håll den i detta

- släpp bladfästklämman D

- stödet E kan vinklas för att hålla så stor del av dess yta

som möjligt i kontakt med arbetsstycket

- justera stödet genom att hålla sågen stadigt och vrida

stödet till önskat läge

- kontrollera att bladförvaringen F är stängd, så att inte

• Använding av maskinen

! lås fast arbetsstycket på säkert sätt

- rita en såglinje på arbetsstycket

- välj önskad såghastighet med hjulet C 2

- anslut kontakten till ett vägguttag (lampan B tänds för

att indikera att verktyget får ström) @

- håll maskinen med ena handen på handtaget G 2 och

den andra på det isolerade greppet H 2

! låt maskinen uppnå maximihastighet innan du

sätter an bladet mot arbetsstycket

- styr maskinen längs den uppritade såglinjen

- håll stödet E 2 stadigt tryckt mot arbetsstycket, för att

minimera motkrafter och vibration

• Fattning och styrning av maskinen

! under arbetet, håll alltid verktyget i det grå

- håll ventilationsöppningarna J 2 ej övertäckta

- lägg inte för mycket tryck på maskinen; låt maskinen

! kontrollera att bladet sticker ut på arbetsstyckets

bortsida under hela slaget $

• Justera eektiv sågdjup %

- använd båda fästbultarna K för att föra fotplattan E

framåt eller bakåt så att den eektiva sågdjup minskar

! försök inte att justera effektiv slaglängd med

skruven L som är förinställd av tillverkaren

Det går att instickssåga i trä och andra mjuka material

utan att förborra instickshål

- använd ett tjockare sågblad

- monter bladet med tänderna uppåt

- håll sågen upp och ned, enligt bild

- rita en såglinje på arbetsstycket

- välj position 1, 2 eller 3 med hjulet C

- luta maskinen så att bladet inte rör vid arbetsstycket

- starta maskinen och för försiktigt det arbetande

sågbladet i kontakt med arbetsstycket

- när sågbladet gått igenom arbetsstycket, fortsätter du

att såga längs såglinjen

! instickssåga inte i metallmaterial

• Använd rätt sågblad &

• För sågning i metall, olja in sågbladet regelbundet

• Splinterfri sågning

- täck snittlinjen med era lager av breda tejp innan du

- lägg alltid den naste sidan av arbetsstycket nedåt

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna J 2)

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)23

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2012/19/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen 5 kommer att påminna om detta när det är

ÖVERENSSTÄMMELSE Tigersåg 4900

• Vi försäkrar härmed under exklusivt ansvar att denna

produkt som beskrivs i “Tekniska data” överensstämmer

med följande normer eller normativa dokument: EN

60745, EN 61000, EN 55014, enligt bestämmelserna i

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 90 dB(A) och ljudeektnivån 101 dB(A)

(standard deviation: 3 dB), och vibration ✱ m/s²

(vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

✱ vid kapning av spånplattor 12,1 m/s²

✱ vid kapning av träbalk 12,2 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

omdrejningstal i ubelastet tilstand

en kapacitet på 16 A

skåner miljøet mest muligt

skjulte kabler/ledninger eller verktøyledningen

• Hastighetsregulering

- merk av saglinjen på emnet

- merk av den ønskede saglinjen på arbeidsemnet
