MANUALE UTENTE 4900 AK SKIL

• Questo utensile è previsto per il taglio di legno, plastica,

metalli e materiali da costruzione, nonché per la potatura

e rinitura di alberi; è inoltre adatto a tagli diritti e curvi

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione 3

A Interruttore di acceso/spento

B Indicatore di accensione

C Rotella selezione velocità

H Impugnatura sul corpo

J Feritoie di ventilazione

K Bulloni di ssaggio

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le avvertenze

di pericolo e le istruzioni operative per ogni esigenza

futura. Il termine “elettroutensile” utilizzato nelle avvertenze

di pericolo si riferisce ad utensili elettrici alimentati dalla rete

(con linea di allacciamento) ed ad utensili elettrici alimentati

a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il

disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas

o polveri infiammabili. Gli utensili elettrici producono

scintille che possono far inammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico. Eventuali

distrazioni potranno comportare la perdita del controllo

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modicate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.41

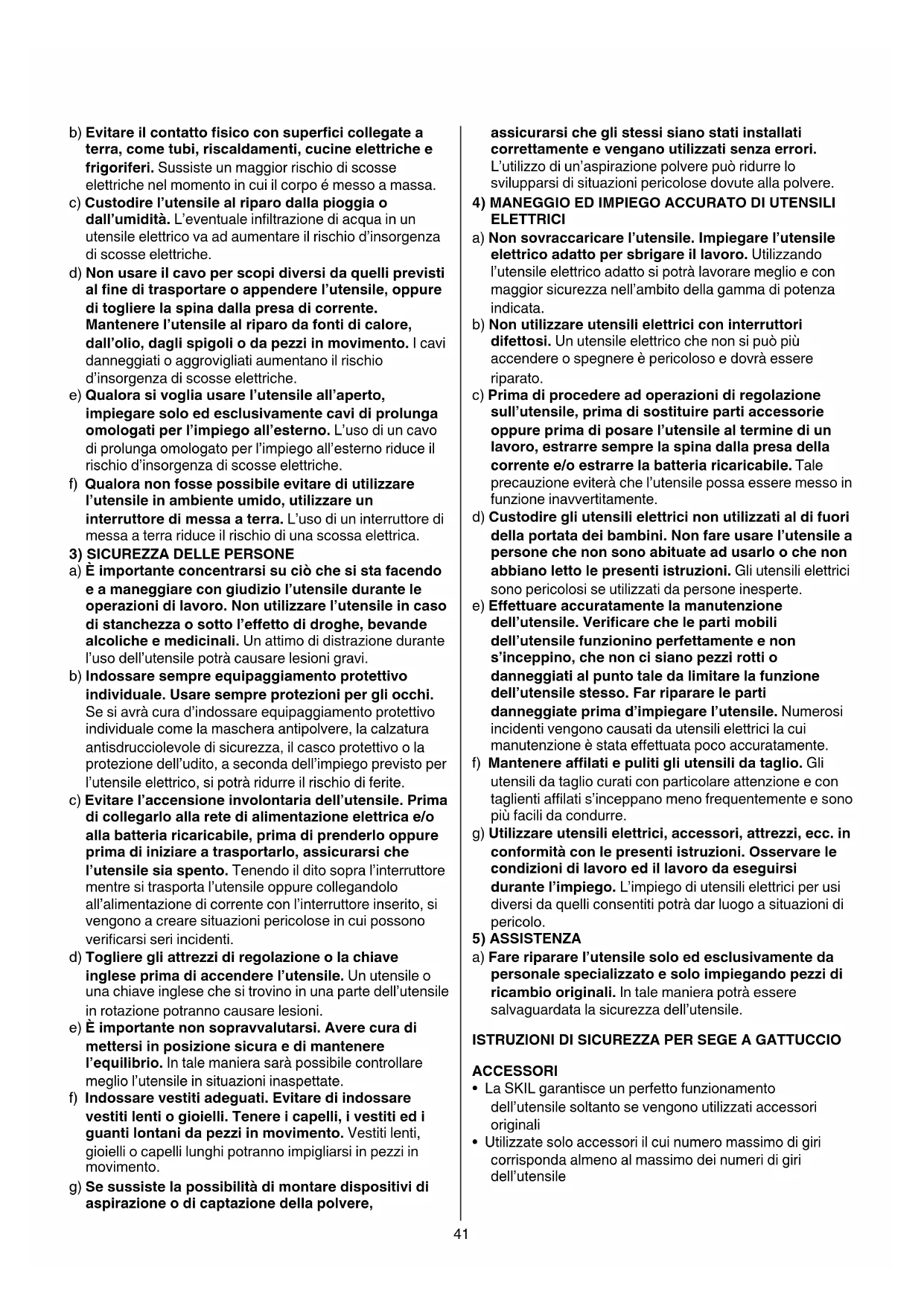

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale inltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile durante le

operazioni di lavoro. Non utilizzare l’utensile in caso

di stanchezza o sotto l’effetto di droghe, bevande

alcoliche e medicinali. Un attimo di distrazione durante

l’uso dell’utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo

individuale. Usare sempre protezioni per gli occhi.

Se si avrà cura d’indossare equipaggiamento protettivo

individuale come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto per

l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile. Prima

di collegarlo alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che

l’utensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’utensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono

vericarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte dell’utensile

in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro. Utilizzando

l’utensile elettrico adatto si potrà lavorare meglio e con

maggior sicurezza nell’ambito della gamma di potenza

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Prima di procedere ad operazioni di regolazione

sull’utensile, prima di sostituire parti accessorie

oppure prima di posare l’utensile al termine di un

lavoro, estrarre sempre la spina dalla presa della

corrente e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’utensile possa essere messo in

funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti

danneggiate prima d’impiegare l’utensile. Numerosi

incidenti vengono causati da utensili elettrici la cui

manutenzione è stata eettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli

utensili da taglio curati con particolare attenzione e con

taglienti alati s’inceppano meno frequentemente e sono

più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi

durante l’impiego. L’impiego di utensili elettrici per usi

diversi da quelli consentiti potrà dar luogo a situazioni di

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER SEGE A GATTUCCIO ACCESSORI

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

• Utilizzate solo accessori il cui numero massimo di giri

corrisponda almeno al massimo dei numeri di giri

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Tenere l’utensile con delle superfici di serraggio

isolate durante un operazione in cui l’utensile di

taglio possa toccare dei cavi nascosti oppure il

proprio cavo (contatto con un cavo “sotto tensione” con

parti metalliche esposte dell’utensile rende queste ultime

anche “sotto tensione” causando una scossa elettrico

• Al fine di rilevare possibili linee di alimentazione

nascoste, utilizzare adatte apparecchiature di

ricerca oppure rivolgersi alla locale società

erogatrice (un contatto con linee elettriche può

provocare lo sviluppo di incendi e di scosse elettriche;

danneggiando linee del gas si può creare il pericolo di

esplosioni; penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica)

SICUREZZA DELLE PERSONE

• Nel caso di cattivo funzionamento elettrico o meccanico,

spegnete subito l’utensile e staccate la spina

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono

essere nocive (il contatto con queste polveri o la loro

inalazione possono causare reazioni allergiche e/o

disturbi respiratori all’operatore o ad altre persone

presenti sul posto); indossare una maschera

protettiva per la polvere e utilizzare un dispositivo

per l’estrazione della polvere se è presente una

presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Tenere le mani distanti dall’area di taglio e dalla lama;

stringere con l’altra mano l’impugnatura sul corpo H

2 (se entrambe le mani sono impegnate a mantenere la

sega, non possono essere tagliate dalla lama)

• Non mettere le mani sotto il pezzo di lavorazione (la

prossimità della lama alla mano non risulta visibile)

• Non tenere il pezzo da tagliare con le mani oppure sulle

gambe (è importante si sostenere il pezzo di lavorazione

correttamente in modo da ridurre al minimo l’esposizione del

corpo, legatura della lama o perdita di controllo)

• Utilizzare morsetti o altre attrezzature per fissare e

sostenere il pezzo di lavorazione (tenere il pezzo in

lavorazione in mano o stretto al corpo può far perdere il

controllo dell’utensile)

• Non utilizzare una lama smussata o danneggiata

(una lama piegata può rompersi facilmente o causare

• Tenere le mani lontane dall’area compresa tra il

corpo dell’utensile e il ferma lama D 2 (il ferma lama

può schiacciarvi le dita)

• Verificare che il ferma lama D 2 sia ben serrato prima

di eseguire un taglio (l’allentamento del blocco potrebbe

causare lo scivolamento della lama e di conseguenza la

perdita di controllo dell’utensile)

• Utilizzare guanti protettivi per rimuovere la lama

dall’utensile (dopo un uso prolungato la lama potrebbe

• Portare occhialoni di protezione e protezione dell’udito

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL’UTENSILE

3 Leggere il manuale di istruzioni prima dell'uso

4 Doppio isolamento (non è necessario alcun cavo di terra)

5 Non gettare l'utensile tra i riuti domestici

• Controllo della velocità

Mediante la rotella C 2 la velocità di taglio può essere

regolata da bassa ad elevata (6 posizioni)

• Regolazione del numero di corse in base al materiale

! se l’utensile non funziona con la rotella C 2 in

posizione 1, selezionare un numero di corse più

alto ed in seguito diminuire il numero di corse

mentre l’utensile è in moto

• Montaggio della lama da sega 8

! estrarre la spina dalla presa

- spingere il ferma lama D in avanti e mantenerlo in

- inserire la lama (con i denti rivolti verso il basso o

verso l’alto) alla sua piena profondità

- rilasciare il ferma lama D

- estrarre un po’ la lama, no a che il ferma D non si

blocchi, con un clic, in una posizione ssa

- provare a spingere e ad estrarre la lama per vericare

che sia bloccata correttamente

! verificare che il ferma lama D 2 sia ben serrato

prima di eseguire un taglio (l'allentamento del

blocco potrebbe causare lo scivolamento della

lama e di conseguenza la perdita di controllo

! controllare che l’estremità anteriore della lama

fuoriesca dalla guida E per l’intera corsa della

• Rimozione della lama da sega 9

- spingere il ferma lama D in avanti e mantenerlo in

- rilasciare il ferma lama D

• Guida regolabile 0

- la guida E è inclinabile in modo da consentire il

contatto più completo possibile della sua supercie

con il pezzo da lavorare

- regolare la guida tenendo saldamente il seghetto e

spostando la guida nella posizione desiderata43

• Comparto porta lame !

- accertarsi che il comparto porta lame F sia ben chiuso

per impedire che le lame fuoriescano

! fissare saldamente il pezzo da lavorare

- marcare la linea di taglio sul pezzo

- selezionare la velocità di taglio desiderata mediante la

- connettere la spina d’alimentazione ad una fonte

d’energia (la spia B si accende per indicare che

l’utensile è sotto tensione) @

- tenere l’utensile con una mano sull’impugnatura G 2

- accendete l’utensile

! l’utensile dovrebbe raggiungere la massima

velocità prima della penetrazione della lama nel

- guidare l’utensile lungo la linea di taglio marcata

- tenere la guida E 2 saldamente poggiata sul pezzo

per ridurre al minimo contraccolpi e vibrazioni

• Tenuta e guida dell’utensile

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e) #

- tenere scoperte le feritoie di ventilazione J 2

- non applicate una pressione eccessiva all’utensile;

lasciate che sia l’utensile a lavorare per voi

! accertarsi che la lama sporga dal pezzo in

lavorazione attraverso il taglio $

• Regolare la profondità eettiva di taglio %

- utilizzare entrambe le bulloni di ssaggio K per far

scorrere la piastra inferiore E in avanti/all’indietro, al

ne di allungare/ridurre l’eettiva profondità di taglio

! non tentare di regolare l’effettiva lunghezza della

battuta mediante la vite L che viene preregolata al

momento della fabbricazione

• Penetrazione e taglio ^

La lavorazione penetrazione e taglio può essere svolta su

legno o altri materiali teneri senza necessità di praticare

preventivamente un foro

- utilizzare una lama spessa

- montare la lama con i denti rivolti verso l’alto

- tenere il seghetto rovesciato come indicato

- marcare la linea di taglio sul pezzo

- selezionare la posizione 1, 2 o 3 mediante la rotella C

- inclinare l’utensile per impedire alla lama di toccare il

- accendere l’utensile e far penetrare, usando la

massima attenzione, la lama ora in funzione nel pezzo

- dopo la penetrazione della lama nel pezzo, continuare

a tagliare lungo la linea di taglio precedentemente

! non eseguire lavorazioni penetrazione e taglio su

• Usare le lame appropriate &

• Quando si tagliano metalli, lubricare la lama

regolarmente con olio

• Taglio senza schegge

- coprire la linea di taglio con più strati di nastro largo

- posizionare sempre la parte più rinita del pezzo in

lavorazione verso il basso

• Per altri consigli consultare il sito www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie

di ventilazione J 2)

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione va

fatta eettuare da un punto di assistenza autorizzato per

gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino centro

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2012/19/CE sui riuti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al ne

di essere reimpiegati in modo eco-compatibile

- il simbolo 5 vi ricorderà questo fatto quando dovrete

DICHIARAZIONE DEI CONFORMITÀ

Sega a gattuccio 4900

• Assumendone la piena responsabilità, dichiariamo che il

prodotto descritto nei “Dati tecnici” è conforme alle

seguenti normative ed ai relativi documenti: EN 60745,

EN 61000, EN 55014 in base alle prescrizioni delle

direttive 2004/108/EG (no al 19.04.2016), 2014/30/UE

(a partire dal 20.04.2016), 2006/42/EG, 2011/65/UE

• Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione

acustica di questo utensile è 90 dB(A) ed il livello di

potenza acustica 101 dB(A) (deviazione standard: 3 dB),

e la vibrazione ✱ m/s² (somma dei vettori in tre direzioni;

incertezza K = 1,5 m/s²)

✱ quando si tagliano truciolato 12,1 m/s²

✱ quando si tagliano travi di legno 12,2 m/s²44

• Il livello di emissione delle vibrazioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per mettere

a confronto un l’utensile con un altro o come valutazione

preliminare di esposizione alla vibrazione quando si

impiega l’utensile per le applicazioni menzionate

- se si utilizza l’utensile per applicazioni diverse, oppure

con accessori dierenti o in scarse condizioni, il livello

di esposizione potrebbe aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene eettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro
