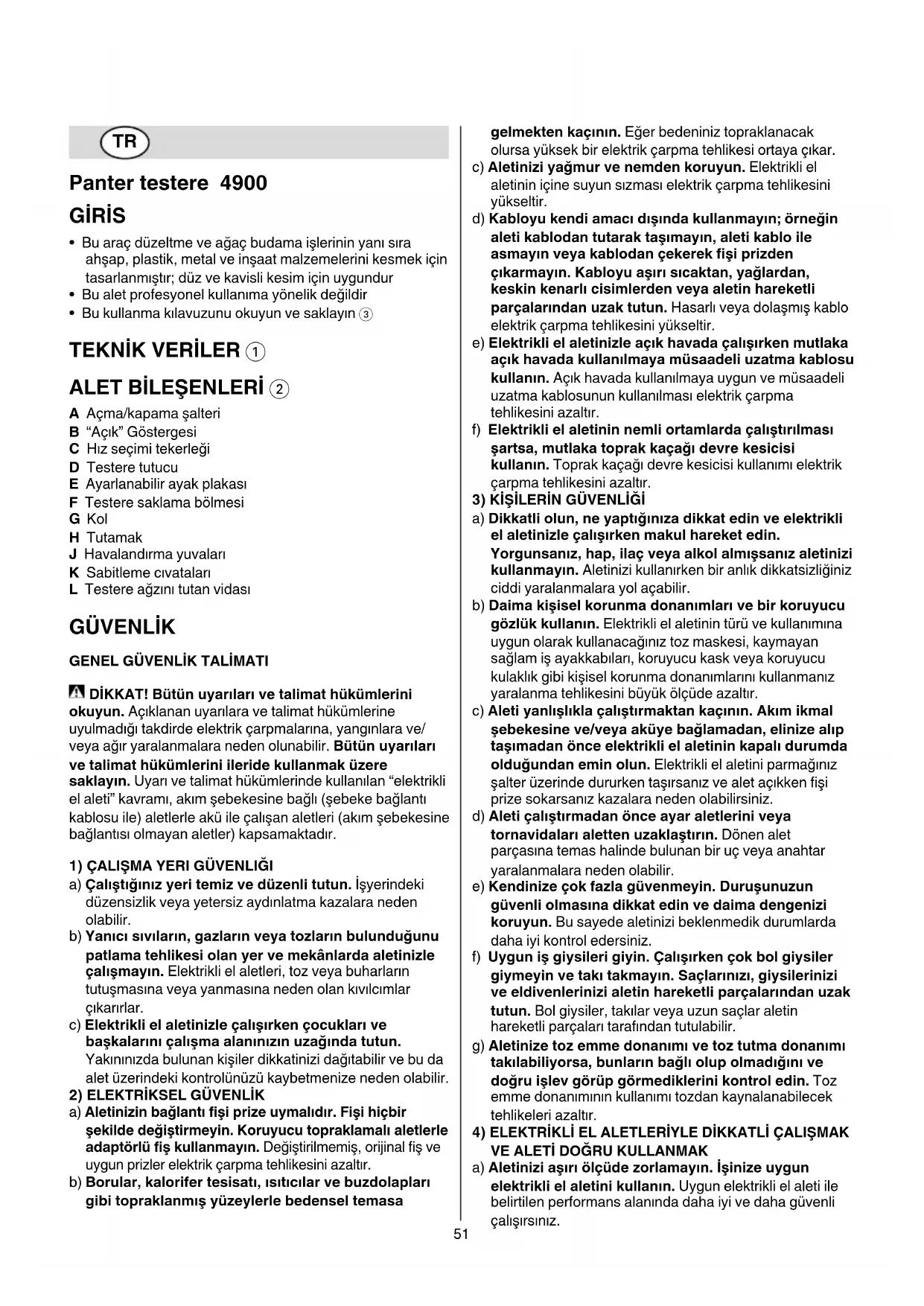

KULLANIM KILAVUZU 4900 AK SKIL

• Bu araç düzeltme ve ağaç budama işlerinin yanı sıra

ahşap, plastik, metal ve inşaat malzemelerini kesmek için

tasarlanmıştır; düz ve kavisli kesim için uygundur

• Bu alet profesyonel kullanıma yönelik değildir

• Bu kullanma kılavuzunu okuyun ve saklayın 3

A Açma/kapama şalteri

C Hız seçimi tekerleği

E Ayarlanabilir ayak plakası

F Testere saklama bölmesi

J Havalandırma yuvaları

K Sabitleme cıvataları

L Testere ağzını tutan vidası

GÜVENLİK GENELGÜVENLİKTALİMATI DİKKAT!Bütünuyarılarıvetalimathükümlerini

okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/

veya ağır yaralanmalara neden olunabilir. Bütünuyarıları

ve talimat hükümlerini ileride kullanmak üzere

saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli

el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı

kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine

bağlantısı olmayan aletler) kapsamaktadır.

1)ÇALIŞMAYERIGÜVENLIĞI

a) Çalıştığınızyeritemizvedüzenlitutun. İşyerindeki

düzensizlik veya yetersiz aydınlatma kazalara neden

b) Yanıcısıvıların,gazlarınveyatozlarınbulunduğunu

patlama tehlikesi olan yer ve mekânlarda aletinizle

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına veya yanmasına neden olan kıvılcımlar

c) Elektriklielaletinizleçalışırkençocuklarıve

başkalarınıçalışmaalanınızınuzağındatutun.

Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da

alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2)ELEKTRİKSELGÜVENLİK

a) Aletinizinbağlantıfişiprizeuymalıdır.Fişihiçbir

şekildedeğiştirmeyin.Koruyucutopraklamalıaletlerle

adaptörlüfişkullanmayın. Değiştirilmemiş, orijinal fiş ve

uygun prizler elektrik çarpma tehlikesini azaltır.

b) Borular,kalorifertesisatı,ısıtıcılarvebuzdolapları

gibitopraklanmışyüzeylerlebedenseltemasa

gelmektenkaçının. Eğer bedeniniz topraklanacak

olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aletiniziyağmurvenemdenkoruyun. Elektrikli el

aletinin içine suyun sızması elektrik çarpma tehlikesini

d) Kabloyukendiamacıdışındakullanmayın;örneğin

aletikablodantutaraktaşımayın,aletikabloile

asmayınveyakablodançekerekfişiprizden

çıkarmayın.Kabloyuaşırısıcaktan,yağlardan,

keskinkenarlıcisimlerdenveyaaletinhareketli

parçalarındanuzaktutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini yükseltir.

e) Elektriklielaletinizleaçıkhavadaçalışırkenmutlaka

açıkhavadakullanılmayamüsaadeliuzatmakablosu

kullanın. Açık havada kullanılmaya uygun ve müsaadeli

uzatma kablosunun kullanılması elektrik çarpma

tehlikesini azaltır.

f) Elektriklielaletininnemliortamlardaçalıştırılması

şartsa,mutlakatoprakkaçağıdevrekesicisi

kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik

çarpma tehlikesini azaltır.

3)KİŞİLERİNGÜVENLİĞİ

a) Dikkatliolun,neyaptığınızadikkatedinveelektrikli

elaletinizleçalışırkenmakulhareketedin.

Yorgunsanız,hap,ilaçveyaalkolalmışsanızaletinizi

kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz

ciddi yaralanmalara yol açabilir.

b) Daimakişiselkorunmadonanımlarıvebirkoruyucu

gözlükkullanın. Elektrikli el aletinin türü ve kullanımına

uygun olarak kullanacağınız toz maskesi, kaymayan

sağlam iş ayakkabıları, koruyucu kask veya koruyucu

kulaklık gibi kişisel korunma donanımlarını kullanmanız

yaralanma tehlikesini büyük ölçüde azaltır.

c) Aletiyanlışlıklaçalıştırmaktankaçının.Akımikmal

şebekesineve/veyaaküyebağlamadan,elinizealıp

taşımadanönceelektriklielaletininkapalıdurumda

olduğundaneminolun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve alet açıkken fişi

prize sokarsanız kazalara neden olabilirsiniz.

d) Aletiçalıştırmadanönceayaraletleriniveya

tornavidalarıalettenuzaklaştırın. Dönen alet

parçasına temas halinde bulunan bir uç veya anahtar

yaralanmalara neden olabilir.

e) Kendinizeçokfazlagüvenmeyin.Duruşunuzun

güvenliolmasınadikkatedinvedaimadengenizi

koruyun. Bu sayede aletinizi beklenmedik durumlarda

daha iyi kontrol edersiniz.

f) Uygunişgiysilerigiyin.Çalışırkençokbolgiysiler

giymeyinvetakıtakmayın.Saçlarınızı,giysilerinizi

veeldivenlerinizialetinhareketliparçalarındanuzak

tutun. Bol giysiler, takılar veya uzun saçlar aletin

hareketli parçaları tarafından tutulabilir.

g) Aletinizetozemmedonanımıvetoztutmadonanımı

takılabiliyorsa,bunlarınbağlıolupolmadığınıve

doğruişlevgörüpgörmediklerinikontroledin. Toz

emme donanımının kullanımı tozdan kaynalanabilecek

tehlikeleri azaltır.

4)ELEKTRİKLİELALETLERİYLEDİKKATLİÇALIŞMAK

VEALETİDOĞRUKULLANMAK

a) Aletiniziaşırıölçüdezorlamayın.İşinizeuygun

elektriklielaletinikullanın. Uygun elektrikli el aleti ile

belirtilen performans alanında daha iyi ve daha güvenli

b) Açma/kapamaşalteriarızalıolanelektriklielaletini

kullanmayın. Açılıp kapanamayan bir elektrikli el aleti

tehlikelidir ve onarılması gerekir.

c) Alettebirayarlamaişleminebaşlamadanve/veya

aküyüçıkarmadanönce,herhangibiraksesuarı

değiştirirkenveyaaletielinizdenbırakırkenfişi

prizden çekin. Bu önlem, aletin kontrolünüz dışında ve

istenmeden çalışmasını önler.

d) Kullanımdışındaikenelektriklielaletiniziçocukların

ulaşamayacağıbiryerdesaklayın.Aletikullanmayı

bilmeyenveyabugüvenliktalimatınıokumayan

kişilerinaletikullanmasınaizinvermeyin. Deneyimsiz

kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri

tehlikeli olabilirler.

e) Aletinizinbakımınıözenleyapın.Aletinhareketli

parçalarınınkusursuzişlevgörüpgörmediklerinive

sıkışmadıklarını,parçalarınkırıkveyahasarlıolup

olmadıklarınıkontroledin,aksitakdirdealetişlevini

tam olarak yerine getiremez. Aletinizi kullanmadan

öncehasarlıparçalarıonartın. Birçok iş kazası aletlerin

kötü ve yetersiz bakımından kaynaklanır.

f) Kesiciuçlarıkeskinvetemiztutun. İyi bakım görmüş

kesici uçlar daha ender sıkışırlar ve daha iyi

g) Elektriklielaletlerini,aksesuarı,uçlarıve

benzerlerinibugüvenliktalimatınauygunolarak

kullanın.Aletinizikullanırkençalışmakoşullarınıve

yaptığınızişidaimadikkatealın. Elektrikli el aletlerini

kendileri için öngörülen işlerin dışında kullanmak tehlikeli

durumların ortaya çıkmasına neden olabilir.

a) Aletinizi sadece uzman bir elemana ve orijinal yedek

parçalarkullandırarakonartın. Böylelikle aletin

güvenliğini korumuş olursunuz.

GÜVENLİKTALİMATIPANTERTESTERELER AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin

düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en

azından aletin boştaki en yüksek devir sayısı kadar

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj

değeriyle aynı olduğunu sık sık kontrol edin

• İş parçasının vida, çivi ve benzeri malzeme tarafından

hasar görmemesi için dikkatli olun; çalışmaya

başlamadan önce bunları çıkartın

ELEKTRİKSELGÜVENLİK

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları

• Testerebıçağınınçevredekikablolar (veya kendi

kablosu) ile temas edebileceği kesim çalışmalarında

testereyi iletken olmayan özel saplarından tutmaya özen

gösterin (elektrik akımı olan bir kablo ile temas halinde

testeredeki metal parçalar da elektrik akımı alarak

kullanıcının elektriğe çarpılmasına neden olacaktır)

• Görünmeyenelektrikkablolarınıbelirlemekiçin

uygunbirtaramacihazıkullanınveyayerelakım

ikmalşirketlerindenyardımisteyin (elektrik

kablolarıyla temas, yangın çıkmasına veya elektrik

çarpmalarına neden olabilir; bir gaz borusu hasar görürse

patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi

halinde maddi hasarlar meydana gelebilir veya elektrik

çarpma tehlikesi ortaya çıkabilir)

• Elektriksel veya mekaniksel hatalı çalısma durumunda

aleti hemen kapatın ve fişi çekin

• Bu alet 16 yaşının altındaki kişiler tarafından

• Bualetleasbestiçerenmalzemeleriişlemeyin

(asbest kanserojen bir madde kabul edilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal

gibi malzemelerden çıkan toz zararlı olabilir (tozla

temasta bulunulması veya solunması operatörde veya

yakında bulunan kişilerde alerjik reaksiyonlara ve/veya

solunum yolu hastalıklarına neden olabilir); toz maskesi

takınvetozekstraksiyoncihazıylaçalışın

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu),

bilhassa ahşap yenileme katkı maddeleriyle birlikte,

karsinojenik olarak sınıflandırılır; tozmaskesitakınve

tozekstraksiyoncihazıileçalışın(bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal

taleplerini takip ediniz

• Ellerinizikesmealanındanvetesteredenuzaktutun;

diğerelinizitutamakH2 üzerinde tutun (testereyi iki

elinizle tuttuğunuz zaman, ellerinizin testere bıçağı

tarafından kesilmesi önlenmiş olacaktır)

• Kestiğinizcisminaltkısmındanelleriniziuzaktutun

(testerenin elinize olan yakınlığını bakış açınızdan

• Kestiğinizcismikesinlikleellerinizdeveyabacaklar

üzerindetutmayın (vücudu olası tehlikelere karşı

korumak ve bıçağın kaymasını ya da kontrol kaybını

önlemek için kestiğiniz cismin sabit ve sağlam bir şekilde

desteklenmesi gerekir)

• İşparçasınıiyicesabitlemekvedesteklemekiçin

mengeneveyadiğerekipmanlarıkullanın (iş

parçasını elde tutmak veya vücudu dayamak kontrol

kaybına neden olabilir)

• Körelmişveyahasarlıbirbıçakkullanmayın (eğilmiş

testereler kolay kırılabilir veya ters bir tepkiye neden

• EllerinizialetmuhafazasıiletesteretutucuD2

arasına sokmamaya çalışın (testere tutucu parmaklarınızı

• BirkesmeişlemiyapmadanöncetesteretutucuyuD

2 iyice sıkın (gevşek bir tutucu kontrol kaybına ve bunun

sonucu olarak alet veya testerenin kaymasına neden

• Testereyialettençıkarırkenkoruyucueldivenlergiyin

(uzun süreli kullanımın ardından testere ısınmış olabilir)

• Koruyucu gözlük ve koruyucu kulaklık giyin

ALET ÜZERINDEKI SIMGELERIN AÇIKLAMASI

3 Kullanmadan önce kılavuzu okuyun

4 Çift yalıtım (topraklama kablosu gerekli değildir)

5 Aleti evdeki çöp kutusuna atmayınız

Tekeri C 2 testerenin kesme hızı düşükten yükseğe (6

konum) ayarlanabilir53

• Kullanılan malzemeye göre kesme hızı ayarlama 7

! eğeralet1.pozisyondaC2çarkıileçalışmıyorsa,

dahayüksekhızlıbirkesmehızıseçinizvealet

çalışırhaldeykenhızıazaltınız

• Testerenin takılması 8

! şebekefisiniçekin

- testere tutucuya D ileri doğru bastırın ve bu

- testereyi (dişleri aşağı veya yukarı gelecek şekilde)

tam dibe yerleştirin

- testere tutucuya D serbest bırakın

- testerenin kıskaç kare testere tutucuyu D kadar çekin

- doğru şekilde kilitlenip kilitlenmediğini kontrol etmek

için testereyi itip çekin

! birkesmeişlemiyapmadanöncetesteretutucuyu

D 2iyicesıkın(gevşekbirtutucukontrolkaybına

ve bunun sonucu olarak alet veya testerenin

kaymasınanedenolabilir)

! testereninönucununtümkursuzunluğuboyunca

ayakplakasındanEdışarıyauzamasınısağlayın

• Testerenin çıkarma 9

- testere tutucuya D ileri doğru bastırın ve bu

- testere tutucuya D serbest bırakın

• Ayarlanabilir ayak plakası 0

- yüzeyini iş parçası ile olabildiğince temasta tutabilmek

için ayak plakası E eğilebilir

- testereyi sıkıca tutup ayak plakasını istenilen konuma

çevirerek ayarlama yapın

• Testere saklama bölmesi !

- testerelerin düşmesini önlemek için saklama bölmesini

• Aletin çalıştırılması

! işparçasınıiyicesabitleyin

- iş parçası üzerine kesme çizgisini çizin

- tekeri C 2 istediğiniz kesme hızını seçin

- fişi güç kaynağına takın (ışık B yanar ve bu aracın güç

aldığını gösterir) @

- aleti bir elinizle koldan G 2 diğer elinizle yalıtımlı

tutamaktan H 2 tutun

! testereişparçasınagirmedenöncealetintamhız

konumundaçalışmasıgerekir

- işaretlenmiş çizgi boyunca aleti kullanın

- karşı kuvveti ve titreşimi en aza indirmek için ayak

plakasını E 2 iş parçasına sıkı şekilde bastırın

• Aletin tutulması ve kullanılması

! çalışmaesnasında,aletidaimagrirenkli

bölge(ler)den tutun(uz) #

- havalandırma yuvalarını J 2 açık tutun

- alete çok fazla baskı uygulamayın, bırakın alet sizin

! testereninkursboyuncaişparçasınıtamolarak

geçtiğindeneminolun$

• Etkili kesme derinliğinin ayarlanması %

- etkili kesme derinliğinin genişletmek/daraltmak

amacıyla ayak plakasını E ileri/geri kaydırmak için her

iki sabitleme cıvataları K kullanın

! etkilikursuzunluğunuüretimaşamasındaön

ayarlıvidaylaLayarlamayaçalışmayın

Saplamalı kesme işlemi önceden bir delik açmadan ağaç

ve diğer yumuşak malzemeler üzerinde uygulanabilir

- kalın bir testere kullanın

- dişleri yukarı bakacak şekilde testereyi monte edin

- resimde gösterildiği gibi testereyi tutun

- iş parçası üzerine istenen kesme çizgisini çizin

- tekeri C konum 1, 2 veya 3’ü seçin

- testere iş parçasıyla temas etmeyecek şekilde alete

- aleti açın ve hareketli testereyi iş parçasına yaslayın

- testere iş parçasına girdikten sonra işaretlenmiş

kesme çizgisi boyunca kesme işlemini sürdürün

! metalmalzemelerüzerindesaplamalıkesme

işlemigerçekleştirmeyin

• Uygun testere uçları kullanın &

• Metalleri keserken testere ucunu yağ ile düzenli olarak

- kesme işleminden önce kesme noktasını bir kaç kat

kalın bant ile kaplayın

- malzemenin iyi yüzü daima asağıya bakmalıdır

• Daha fazla ipucu için www.skil.com sitesini gezin

• Bu alet profesyonel kullanıma yönelik değildir

• Aleti ve kablosunu daima temiz tutun (özellikle

havalandırma yuvalarını J 2)

! temizlemedenönce,cihazınfişiniprizdençekin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli

aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizide

ekleyerek satıcınıza veya en yakın SKIL servisine

ulaştırın (adresler ve aletin servis şemaları

www.skil.com adresinde listelenmiştir)

evdekiçöpkutusunaatmayınız (sadece AB ülkeleri

- kullanılmış elektrikli aletleri, elektrik ve elektronikli eski

cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine

göre ve bu yönergeler ulusal hukuk kurallarına göre

uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına

uygun bir şekilde tekrar değerlendirmeye

- sembol 5 size bunu anımsatmalıdır

UYGUNLUK BEYANI Panter testere 4900

• Tek sorumlu olarak “Teknik veriler” bölümünde

tanımlanan ürünün aşağıdaki norm veya normatif

belgelere uygunluğunu beyan ederiz: EN 60745, EN

61000, EN 55014 yönetmelik hükümleri uyarınca

2004/108/EG (19.04.2016 tarihine kadar), 2014/30/EU

(20.04.2016 tarihinden itibaren), 2006/42/EG, 2011/65/

• Teknikbelgelerinbulunduğumerkez: SKIL Europe

• Ölçülen EN 60745 göre ses basıncı bu makinanın

seviyesi 90 dB(A) ve çalışma sırasındaki gürültü 101

dB(A) (standart sapma: 3 dB), ve titreşim ✱ m/s² (üç

yönün vektör toplamı; tolerans K = 1,5 m/s²)

✱ sunta keserken 12,1 m/s²

✱ kalası keserken 12,2 m/s²

• Titreşim emisyon seviyesi EN 60745’te sunulan standart

teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla

karşılaştırmak amacıyla ve aletin söz konusu

uygulamalarda kullanılması sırasında titreşime maruz

kalma derecesinin ön değerlendirmesi olarak kullanılabilir

- aletin farklı uygulamalar için veya farklı ya da bakımı

yetersiz yapılmış aksesuarlarla kullanılması, maruz

kalma seviyesini belirgin biçimde artırabilir

- aletin kapalı olduğu veya çalıştığı ancak gerçek

anlamda iş yapmadığı zamanlarda, maruz kalma

seviyesi belirgin biçimde azalabilir

! aletinveaksesuarlarınınbakımınıyaparak,

ellerinizisıcaktutarakveişmodellerinizi

düzenleyerekkendinizititreşiminetkilerinden
