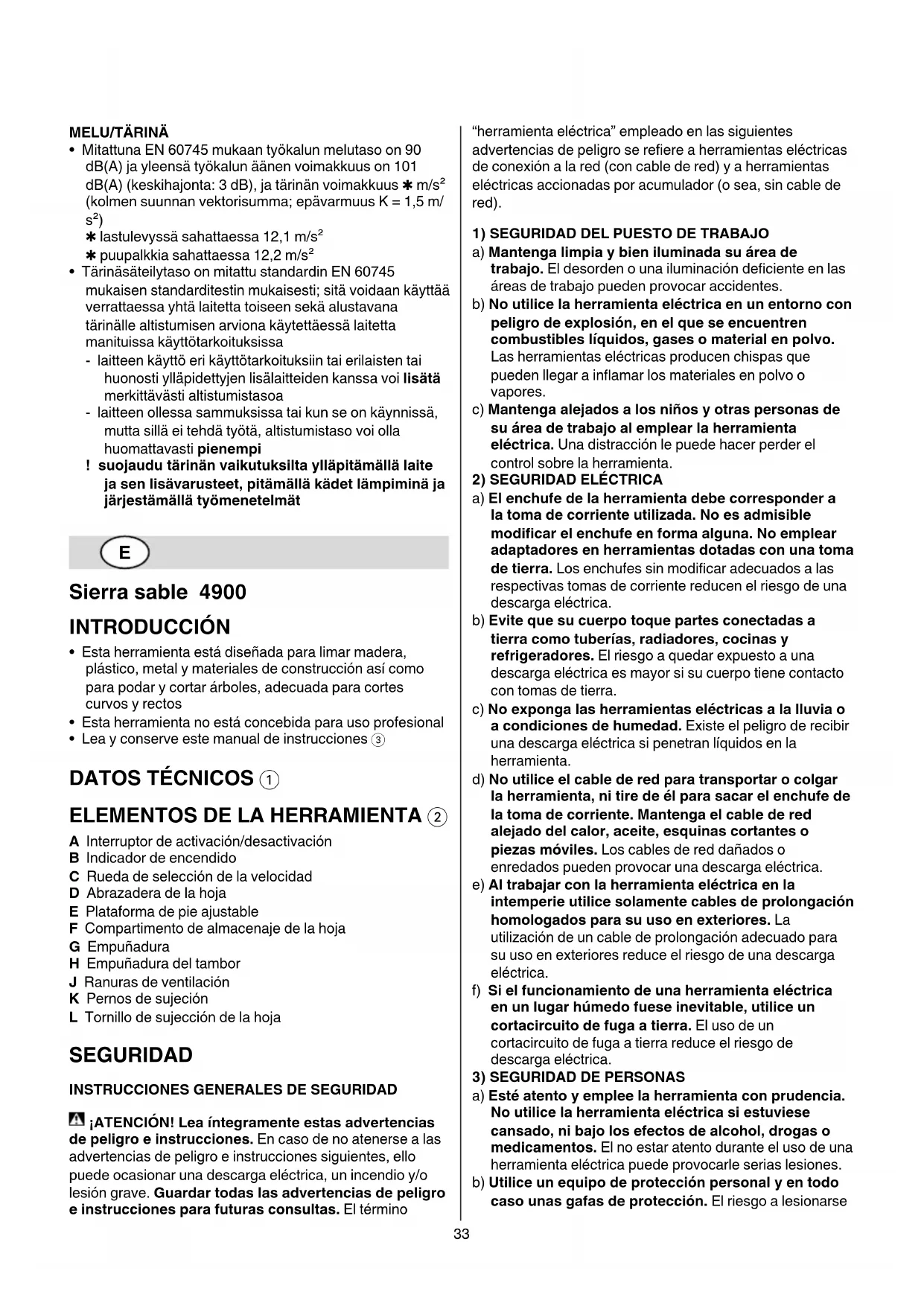

MANUAL DE USUARIO 4900 AK SKIL

• Esta herramienta está diseñada para limar madera,

plástico, metal y materiales de construcción así como

para podar y cortar árboles, adecuada para cortes

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones 3

ELEMENTOS DE LA HERRAMIENTA 2

A Interruptor de activación/desactivación

B Indicador de encendido

C Rueda de selección de la velocidad

D Abrazadera de la hoja

E Plataforma de pie ajustable

F Compartimento de almacenaje de la hoja

H Empuñadura del tambor

J Ranuras de ventilación

K Pernos de sujeción

L Tornillo de sujección de la hoja

SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio y/o

lesión grave. Guardar todas las advertencias de peligro

e instrucciones para futuras consultas. El término

“herramienta eléctrica” empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de

trabajo. El desorden o una iluminación deciente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que

pueden llegar a inamar los materiales en polvo o

c) Mantenga alejados a los niños y otras personas de

su área de trabajo al emplear la herramienta

eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a

la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas dotadas con una toma

de tierra. Los enchufes sin modicar adecuados a las

respectivas tomas de corriente reducen el riesgo de una

b) Evite que su cuerpo toque partes conectadas a

tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o

a condiciones de humedad. Existe el peligro de recibir

una descarga eléctrica si penetran líquidos en la

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe de

la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o

piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación

homologados para su uso en exteriores. La

utilización de un cable de prolongación adecuado para

su uso en exteriores reduce el riesgo de una descarga

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice un

cortacircuito de fuga a tierra. El uso de un

cortacircuito de fuga a tierra reduce el riesgo de

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese

cansado, ni bajo los efectos de alcohol, drogas o

medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse34

se reduce considerablemente si, dependiendo del tipo y

la aplicación de la herramienta eléctrica empleada, se

utiliza un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente y/o al

montar el acumulador, al recogerla, y al

transportarla. Si transporta la herramienta eléctrica

sujetándola por el interruptor de conexión/desconexión,

o si introduce el enchufe en la toma de corriente con la

herramienta eléctrica conectada, ello puede dar lugar a

d) Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta

o llave colocada en una pieza rotativa puede producir

lesiones graves al accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y

mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas

móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que

éstos estén montados y que sean utilizados

correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad

dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la

herramienta eléctrica, cambiar de accesorio o al

guardar la herramienta eléctrica. Esta medida

preventiva reduce el riesgo de conectar accidentalmente

d) Guarde las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con su uso. Las herramientas utilizadas por personas

inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si

funcionan correctamente, sin atascarse, las partes

móviles de la herramienta, y si existen partes rotas

o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta

eléctrica estuviese defectuosa haga repararla antes

de volver a utilizarla. Muchos de los accidentes se

deben a herramientas con un mantenimiento deciente.

f) Mantenga los útiles limpios y afilados. Los útiles

mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo

en cuenta las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido concebidas

puede resultar peligroso.

a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente

piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS SABLE ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios

• Utilice únicamente accesorios cuyo límite de

revoluciones permitido sea como mínimo igual a las

revoluciones en vacío máximas de la herramienta

• Compruebe siempre que la tensión de alimentación es la

misma que la indicada en la placa de características de

• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; retírelos antes de

• Utilice cables de extensión seguros y completamente

desenrollados con una capacidad de 16 amperios

• Sujete la herramienta por las superficies de agarre

aisladas cuando realice una operación en la que la

herramienta de corte pueda hacer contacto con

alambres ocultos o su propio cable de alimentación

(el contacto con un cable bajo tensión también conectará

la corriente a la herramienta y dará una sacudida

eléctrica al operario)

• Utilice aparatos de detección adecuados para

localizar posibles conductores o tuberías ocultas, o

consulte a su compañía abastecedora (el contacto

con conductores eléctricos puede provocar una

descarga eléctrica e incluso un incendio; al dañar una

tubería de gas puede producirse una explosión; la

perforación de una tubería de agua pueden causar

daños materiales o una descarga eléctrica)

SEGURIDAD DE PERSONAS

• En el caso de que se produjera un mal funcionamiento

eléctrico o mecánico, apague inmediatamente la

herramienta y desconecte el enchufe

• Esta herramienta no debe utilizarse por personas

• No trabaje materiales que contengan amianto (el

amianto es cancerígeno)

• El polvo del material, como por ejemplo la pintura que

contiene plomo, algunas especies de madera, minerales

y metal podrían ser dañinos (el contacto o inhalación del

polvo podría producir reacciones alérgicas y/o

transtornos respiratorios al operador u otras personas

cerca); utilice una máscara contra el polvo y trabaje

con un dispositivo de extracción de polvo cuando lo

• Ciertos tipos de polvo están catalogados como

cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto con aditivos para el

acondicionamiento de la madera; utilice una máscara

contra el polvo y trabaje con un dispositivo de

extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de

polvo, en función de los materiales que vayan a ser

• Mantenga las manos apartadas del área de corte y

de la hoja; la mano auxiliar debe sujetar la

empuñadura del tambor H 2 (si ambas manos están

sujetando la sierra, no pueden ser cortadas por la hoja)

• No meta la mano debajo de la pieza de trabajo

(usted no puede ver si la mano está cerca de la hoja)

• No sujete nunca la pieza que esté cortando con las

manos o sobre la pierna (es importante soportar la

pieza de trabajo correctamente para minimizar la

exposición del cuerpo, el atasco de la hoja o la pérdida

• Utilice abrazaderas u otro equipo para asegurar y

soportar la pieza de trabajo (si la sujeta con la mano o

contra su cuerpo, puede perder el control de la pieza de

• No utilice una hoja embotada o dañada (las hojas

dobladas se rompen fácilmente o provocan retroceso)

• Mantenga las manos apartadas del área entre la

carcasa de la herramienta y la abrazadera de la hoja

D 2 (ésta puede atraparle los dedos) puede hacer que

la herramienta u hoja se deslice, perdiendo el control

• Asegúrese de que la abrazadera de la hoja D 2 está

apretada antes de cortar (una abrazadera suelta

• Use guantes protectores para extraer la hoja de la

herramienta (la hoja de sierra puede estar caliente tras

• Utilice gafas de protección y protección para los oídos

EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA

3 Lea el manual de instrucciones antes de utilizarla

4 Doble aislamiento (no requiere cable de tierra)

5 No deseche la herramienta junta con los residuos

• Encendido/apagado 6

• Control de velocidad

Con la rueda puede regularse C 2 la velocidad para

serrar desde baja a alta (6 posiciones)

• Ajuste del numéro de carreras según el matérial usado

! si la herramienta no funciona con la rueda C 2 en

la posición 1, seleccione un numéro de carreras

más alto y reduzca el numéro mientras la

herramienta funciona

• Montaje de la hoja de sierra 8

! desenchufar la herramienta

- presione la abrazadera de la hoja D hacia delante y

manténgala en esa posición

- inserte la hoja (con los dientes de sierra hacia abajo o

hacia arriba) hasta el fondo

- suelte la abrazadera de la hoja D

- tire de ella hasta que la abrazadera D encaje en una

- empuje la hoja hacia dentro y tire de ella para

comprobar si está bloqueada

! asegúrese de que la abrazadera de la hoja D 2

está apretada antes de cortar (una abrazadera

! asegúrese de que el extremo delantero de la hoja

sobresale de la plataforma de pie E en toda su

longitud de desplazamiento

• Extracción de la hoja de sierra 9

- presione la abrazadera de la hoja D hacia delante y

manténgala en esa posición

- suelte la abrazadera de la hoja D

• Plataforma de pie ajustable 0

- la plataforma de pie E se inclina para mantener su

supercie en contacto con la pieza de trabajo

- ajuste la plataforma de pie sujetando la sierra con

rmeza y girando la plataforma hasta la posición

• Compartimento de almacenaje de hojas !

- asegúrese de que el compartimento de almacenaje F

está cerrado para evitar que las hojas se caigan

• Utilización de la herramienta

! asegure la pieza de trabajo

- marque la línea de corte en la pieza de trabajo

- seleccione la velocidad deseada para serrar mediante

- conecte la clavija a la fuente de alimentación (se

enciende la luz B indicando que la herramienta está

recibiendo corriente) @

- sujete la herramienta con una mano en la empuñadura

G 2 y la otra en la empuñadura del tambor aislada H

- ponga en marcha la herramienta

! la herramienta debe funcionar a la velocidad

máxima antes de que la hoja entre en la pieza de

- guíe la herramienta a lo largo de la línea de corte

- mantenga rme la plataforma de pie E 2 contra la

pieza de trabajo para reducir al mínimo la fuerza

contraria y la vibración

• Sujección y manejo de la herramienta

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris #

- mantenga las ranuras de ventilación J 2 descubiertas

- no ejerza demasiada presión en la herramienta; deje

que la herramienta haga su trabajo

! asegúrese de que la hoja de sierra sobresale del

material cortado durante todo el desplazamiento

• Ajuste de la profundidad efectiva de sierra %

- utilice ambos pernos de sujeción K para el

deslizamiento de la base E hacia adelante/hacia atrás

para prolongar/reducir la profundidad efectiva de

! no intente ajustar la longitud efectiva de carrera

con el tornillo L que va pre-ajustado de fábrica36

CONSEJOS DE APLICACIÓN

Los cortes inclinados se pueden realizar en madera y

otros materiales blandos sin perforación previa

- utilice una hoja de sierra gruesa

- monte la hoja con los dientes hacia arriba

- sujete la sierra al revés como se muestra

- marque la línea de corte deseada en la pieza de trabajo

- seleccione posición 1, 2 o 3 con la rueda C

- incline la herramienta de manera que la hoja no toque

- encienda la herramienta e inserte con cuidado la hoja

de sierra en movimiento en la pieza de trabajo

- una vez que la hoja ha penetrado en la pieza de

trabajo, continúe serrando a lo largo de la línea de

! no realice cortes inclinados en materiales

• Utilice las hojas de sierra adecuadas &

- tape la línea de corte con varias capas de cinta de

papel engomado ancho antes de cortar

- ponga siempre el lado bueno de la pieza de trabajo

• Para más consejos vea www.skil.com

MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación J 2)

! desenchufar la herramienta antes de limpiar

• Si a pesar de los esmerados procesos de fabricación y

control, la herramienta llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para

herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación

de servicio más cercana de SKIL (los nombres así

como el despiece de piezas de la herramienta guran

• No deseche las herramientas eléctricas, los

accesorios y embalajes junto con los residuos

domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2012/19/CE

sobre residuos de aparatos eléctricos y electrónicos y

su aplicación de acuerdo con la legislación nacional,

las herramientas eléctricas cuya vida útil haya llegado

a su n se deberán recoger por separado y trasladar a

una planta de reciclaje que cumpla con las exigencias

- símbolo 5 llamará su atención en caso de necesidad

DECLARACIÓN DE CONFORMIDAD Sierra sable 4900

• Declaramos bajo nuestra sola responsabilidad que el

producto descrito bajo “Datos técnicos” está en

conformidad con las normas o documentos normalizados

siguientes: EN 60745, EN 61000, EN 55014, de acuerdo

con las disposiciones en las directivas 2004/108/CE

(hasta el 19.04.2016), 2014/30/EU (a partir del

• Medido según EN 60745 el nivel de la presión acústica

de esta herramienta se eleva a 90 dB(A) y el nivel de la

potencia acústica a 101 dB(A) (desviación estándar: 3

dB), y la vibración a ✱ m/s² (suma vectorial de tres

direcciones; incertidumbre K = 1,5 m/s²)

✱ al cortar tableros de virutas 12,1 m/s²

✱ al cortar vigas de madera 12,2 m/s²

• El nivel de emisión de vibraciones ha sido medido según

una prueba estándar proporcionada en EN 60745; puede

utilizarse para comparar una herramienta con otra y

como valoración preliminar de la exposición a las

vibraciones al utilizar la herramienta con las aplicaciones

- al utilizarla para distintas aplicaciones o con

accesorios diferentes o con un mantenimiento

deciente, podría aumentar de forma notable el nivel

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando

ningún trabajo, se podría reducir el nivel de

exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta y

sus accesorios, manteniendo sus manos

calientes y organizando sus patrones de trabajo

ferramentas eléctricas operadas com corrente de rede (com

cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

superfícies ligadas à terra, como por exemplo

elevado de choques eléctricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à

ferramenta eléctrica aumenta o risco de choques

torcidos aumentam o risco de choques eléctricos.

use um cabo de extensão apropriado para áreas

externas reduz o risco de choques eléctricos.

risco de um choque eléctrico.

eléctrica esteja desligada, antes de conectá la à

eléctrica seja ligada acidentalmente.

tenham lido estas instruções. Ferramentas eléctricas

limpas. Ferramentas de cortes devidamente tratadas,

vericar que está correcta bloqueada

fechado para evitar a queda de lâminas

ferramentas eléctricas SKIL

ferramentas eléctricas e electrónicas usadas e a
