MODE D'EMPLOI 4900 AK SKIL

Liikumissuunda vahetav saag 4900

• Tööriist on ette nähtud puu, plastmassi, metalli ja

ehitusmaterjalide saagimiseks ning okste ja puude

kärpimiseks; seda võib kasutada nii sirg- kui

kõverjooneliste lõigete teostamiseks

• See tööriist pole mõeldud professionaalseks

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja

A Töölüliti (sisse/välja)

B Indikaator “Toide sees”

C Kiiruse regulaator

E Reguleeritav tugiplaat

F Tera säilitamise jaotus

H Silindri käepide91

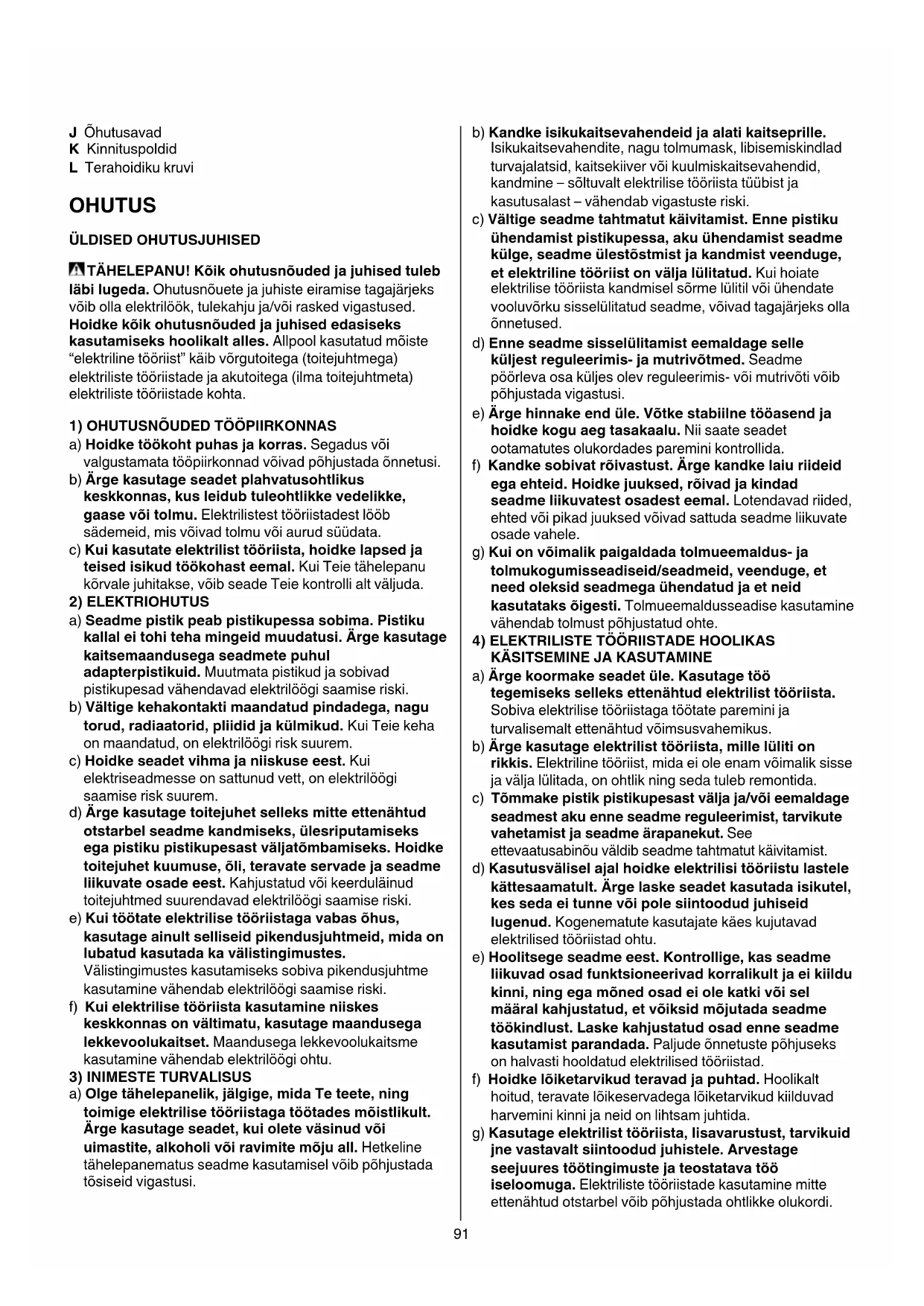

ÜLDISED OHUTUSJUHISED TÄHELEPANU! Kõik ohutusnõuded ja juhised tuleb

läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles. Allpool kasutatud mõiste

“elektriline tööriist” käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke,

gaase või tolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pistiku

kallal ei tohi teha mingeid muudatusi. Ärge kasutage

kaitsemaandusega seadmete puhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud

otstarbel seadme kandmiseks, ülesriputamiseks

ega pistiku pistikupesast väljatõmbamiseks. Hoidke

toitejuhet kuumuse, õli, teravate servade ja seadme

liikuvate osade eest. Kahjustatud või keerduläinud

toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas õhus,

kasutage ainult selliseid pikendusjuhtmeid, mida on

lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage maandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning

toimige elektrilise tööriistaga töötades mõistlikult.

Ärge kasutage seadet, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge,

et elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

d) Enne seadme sisselülitamist eemaldage selle

küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja

hoidke kogu aeg tasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid

ega ehteid. Hoidke juuksed, rõivad ja kindad

seadme liikuvatest osadest eemal. Lotendavad riided,

ehted või pikad juuksed võivad sattuda seadme liikuvate

g) Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid/seadmeid, veenduge, et

need oleksid seadmega ühendatud ja et neid

kasutataks õigesti. Tolmueemaldusseadise kasutamine

vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist tööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on

rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse

ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatult. Ärge laske seadet kasutada isikutel,

kes seda ei tunne või pole siintoodud juhiseid

lugenud. Kogenematute kasutajate käes kujutavad

elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme

liikuvad osad funktsioneerivad korralikult ja ei kiildu

kinni, ning ega mõned osad ei ole katki või sel

määral kahjustatud, et võiksid mõjutada seadme

töökindlust. Laske kahjustatud osad enne seadme

kasutamist parandada. Paljude õnnetuste põhjuseks

on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele. Arvestage

seejuures töötingimuste ja teostatava töö

iseloomuga. Elektriliste tööriistade kasutamine mitte

ettenähtud otstarbel võib põhjustada ohtlikke olukordi.92

a) Laske seadet parandada ainult kvalifitseeritud

spetsialistidel ja ainult originaalvaruosadega. Nii

tagate seadme püsimise turvalisena.

OHUTUSJUHISED LIIKUMISSUUNDA VAHETAVAD SAED TARVIKUD

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on

vähemalt sama suur nagu maksimaalsed

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil

• Vältige töödeldavas esemes olevatest kruvidest, naeltest

vms põhjustatud kahjustusi; eemaldage need enne töö

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks

lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Kui on oht, et lõiketarvik võib puutuda kokku

varjatud elektrijuhtme või tööriista enda

toitejuhtmega, tuleb tööriista hoida ainult isoleeritud

käepidemetest (kokkupuude pinge all oleva juhtmega

võib tekitada pinge seadme metallosades ja põhjustada

• Varjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-,

gaasi- või vee-ettevõtte poole (kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht;

gaasitorustiku vigastamisel plahvatusoht; veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht)

• Seadme elektrilise või mehhaanilise häire korral lülitage

seade viivitamatult välja ja eemaldage pistik vooluvõrgust

• Tööriista kasutaja peab olema vähemalt 16 aastat vana

• Asbestisisaldava materjali töötlemine on keelatud

(asbest võib tekitada vähki)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja

metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine võib

seadme kasutajal või läheduses viibivatel inimestel

põhjustada allergilisi reaktsioone ja/või hingamisteede

haigusi); kandke tolmumaski ja vajaduse korral

töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandke tolmumaski ja vajaduse korral töötage

külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• Hoidke käed lõikepiirkonnast ja terast ohutul

kaugusel; teist kätt hoidke silindri käepidemel H 2

(kui hoiate saagi mõlema käega, ei jää käed saeketta

• Ärge viige kätt tooriku alla (te ei näe, kui ligidal on tera

• Ärge kunagi hoidke saetavat eset käes või risti üle

jala (tooriku korralik toestamine on oluline, et ohustada

võimalikult vähe oma keha ning piirata saeketta

kinnikiildumise ja tööriista kontrolli alt väljumise oht

• Töödeldava eseme kinnitamiseks ja toetamiseks

kasutage klambreid või muid seadmeid (töödeldavat

eset käes hoides või keha vastu toetades võite kaotada

kontrolli tööriista üle)

• Ärge kasutage nüri või kahjustatud saeketast

(kõverdunud terad võivad kergesti murduda või anda

• Hoidke käed ohutul kaugusel kohast tööriista

korpuse ja tera klambri D 2 vahel (tera klamber võib

sõrmed kokku suruda)

• Jälgige, et enne saagimist oleks tera klamber D 2

tugevalt kinnitatud (vaba klambri korral võib tööriist või

tera libiseda, mille tulemusel kaob kontroll tööriista üle)

• Tööriistast tera väljavõtmisel kasutage

kaitsekindaid (saetera võib pikaajalisel kasutamisel

• Kandke kaitseprille ja kõrvaklappe

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

3 Enne kasutamist tutvuge kasutusjuhendiga

4 Topeltisolatsioon (maandusjuhe pole vajalik)

5 Ärge visake kasutuskõlbmatuks muutunud tööriista ära

Ketta C 2 abil saab seada väikese või suure

saagimiskiiruse (6 asendit)

• Käigusagedus valik vastavalt materjalile 7

! kui seade ei liigu regulaatorist C 2 asendisse 1,

valida kõrgem käigusagedus ja vähendada

käigusagedust siis, kui seade töötab

• Saetera paigaldamine 8

! eemaldage seade vooluvõrgust

- suruge ettepoole tera klambrit D ja hoidke sellises

- asetage sisse tera (hammastega alla- või ülespoole)

- vabastage tera klamber D

- tõmmake tera veidi välja, kuni klamber D

täisnurksesse asendisse klõpsatab

- suruge tera sisse ja tõmmake, veendumaks, et see on

! jälgige, et enne saagimist oleks tera klamber D 2

tugevalt kinnitatud (vaba klambri korral võib

tööriist või tera libiseda, mille tulemusel kaob

kontroll tööriista üle)

! kindlustage, et tera eesosa läbiks tugiplaati E

kogu kolbikäigu pikkuses

• Saetera eemaldamine 9

- suruge ettepoole tera klambrit D ja hoidke sellises

- tõmmake tera välja

- vabastage tera klamber D

• Reguleeritav tugiplaat 0

- tugiplaat E on painduv, et selle pind oleks võimalikult

tihedas kokkupuutes töödeldava esemega93

- reguleerige tugiplaat, hoides tugevasti saagi ja

keerates platvormi soovitud asendisse

• Tera säilitamise jaotus !

- jälgige, et säilitamise jaotus F oleks nii suletud, et

terad välja ei kukuks

! kinnitage tugevasti töödeldav ese

- märkige töödeldavale esemele lõikejoon

- valige ketta C 2abil soovitud saagimiskiirus

- ühendage pistik vooluallikaga (süttib tuli B, näidates,

et tööriist saab voolu) @

- ühe käega hoidke tööriista käepidemest G 2 ja

teisega isoleeritud silindri käepidemest H 2

- lülitage seade sisse

! enne tera lõikumist töödeldavasse esemesse

peab tööriist töötama täiel kiirusel

- suunake tööriista mööda märgitud lõikejoont

- hoidke tugiplaati E 2 tihedalt vastu töödeldavat eset,

et vähendada vastupanu ja vibratsiooni

• Seadme hoidmine ja juhtimine

! töötamise ajal hoidke tööriista kinni korpuse ja

käepideme halli värvi osadest #

- hoidke õhutusavad J 2 kinnikatmata

- ärge suruge tööriistale liigselt; laske sellel enda heaks

! kindlustage tera eesosa läbimist töödeldavast

esemest kogu kolbisammu pikkuses $

• Efektiivse saagimis sügavuse reguleerimine %

- efektiivse saagimis sügavuse suurendamiseks/

vähendamiseks kasutage mõlemat kinnituspoldid K, et

lükata tugiplaati E ette- või tahapoole

! ärge üritage reguleerida saetõmbe efektiivset

pikkust kruviga L – see on tootmisel paika seatud

Süvendlõikust võib teostada puus ja muudes pehmetes

materjalides, puurides eelnevalt ette ava

- kasutage paksemat saetera

- paigutage tera hammastega ülespoole

- hoidke saagi tagurpidi nagu on näidatud joonisel

- märkige töödeldavale esemele soovitud lõikejoon

- valige ketta C abil asend 1, 2 või 3

- hoidke tööriista nii, et tera ei puudutaks töödeldavat

- lülitage tööriist sisse ja suunake liikuv tera

ettevaatlikult töödeldavale esemele

- pärast seda, kui tera on läbinud töödeldava eseme,

jätkake lõikamist mööda märgitud lõikejoont

! ärge teostage süvendlõikust metalli

• Kasutage sobivaid saelehti &

• Metalli saagimisel määrige saelehte regulaarselt õliga

• Saagimine materjali kahjustamata

- enne töö algust katke lõikejoon mitme kihi laia

- asetage töödeldava eseme ilusam (pealmine) pool

• Rohkem nõuandeid leiate aadressil www.skil.com

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad J 2)

! enne puhastamist eemaldage seade vooluvõrgust

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist

sellest hoolimata rikki läheb, tuleb see lasta parandada

SKILi elektriliste käsitööriistade volitatud

- toimetage lahtimonteerimata seade koos

ostukviitungiga tarnijale või lähimasse SKILI

lepingulisse töökotta (aadressid ja tööriista varuosade

joonise leiate aadressil www.skil.com)

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi

tööriistu, lisatarvikuid ja pakendeid ära koos

olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete

kohta ning direktiivi nõuete kohaldamisele

liikmesriikides tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad koguda eraldi ja

keskkonnasäästlikult korduvkasutada või ringlusse

- seda meenutab Teile sümbol 5

VASTAVUSDEKLARATSIOON Liikumissuunda vahetav saag 4900

• Kinnitame ainuvastutajana, et punktis “Tehnilised

andmed” kirjeldatud toode vastab järgmistele

standarditele või normdokumentidele: EN 60745, EN

61000, EN 55014 vastavalt direktiivide 2004/108/EÜ

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk 90 dB(A) ja helitugevus

101 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon ✱

m/s² (kolme telje vektorsumma; mõõtemääramatus K =

✱ saepuruplaadis saagimisel 12,1 m/s²

✱ puust latti saagimisel 12,2 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks94

- tööriista kasutamisel muudeks rakendusteks või teiste/

halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! enda kaitsmiseks vibratsiooni eest hooldage

tööriista ja selle tarvikuid korralikult, hoidke oma

käed soojad ja tagage sujuv töökorraldus
