BEDIENUNGSANLEITUNG 4900 AK SKIL

ORIGINALBETRIEBSANLEITUNG

• Dieses Werkzeug ist für das Sägen von Holz, Plastik,

Metall und Baumaterialien vorgesehen, sowie für das

Schneiden von Bäumen und Gehölzen; es ist für gerade

und gebogene Schnitte geeignet

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

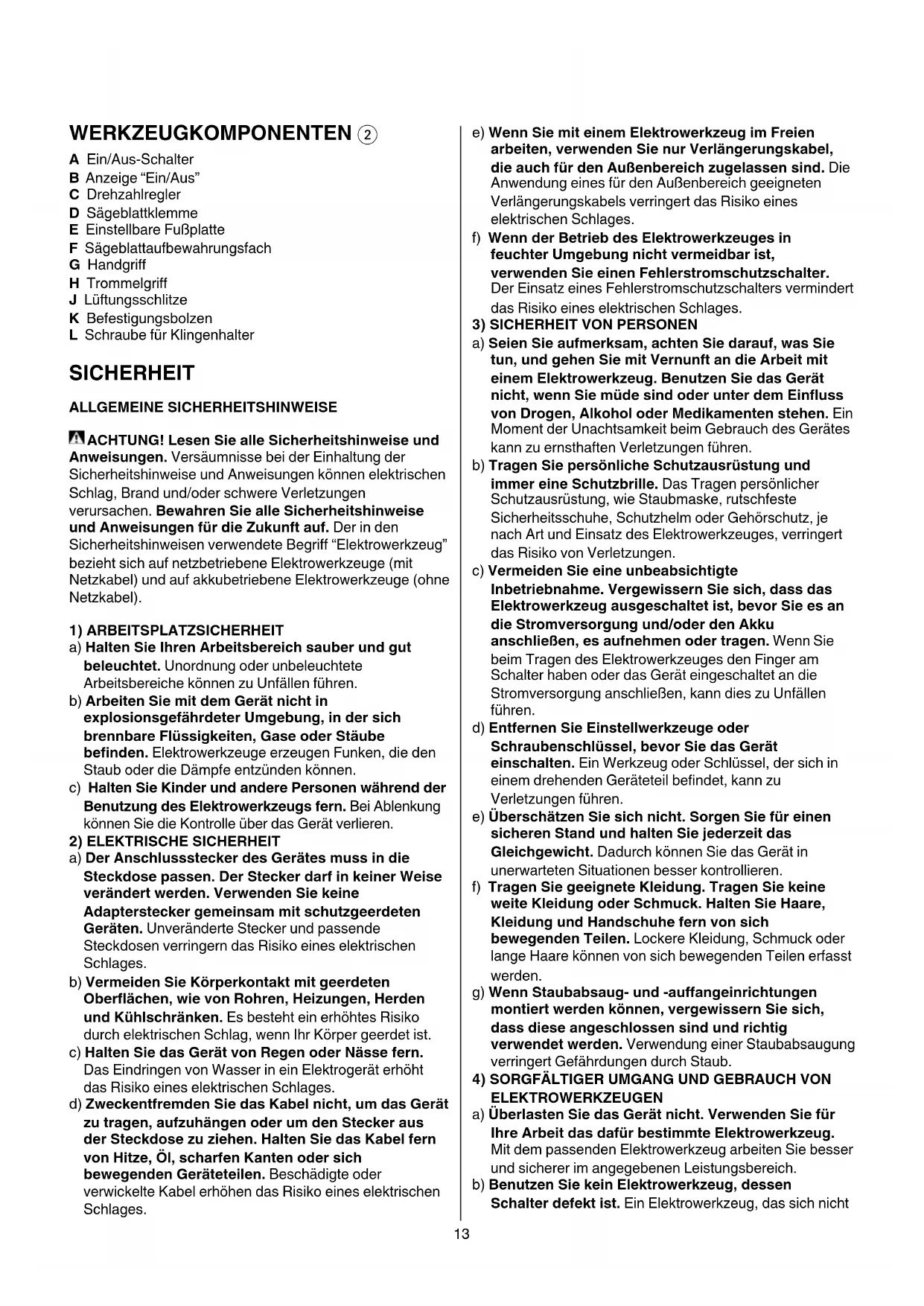

TECHNISCHE DATEN 113

E Einstellbare Fußplatte

F Sägeblattaufbewahrungsfach

K Befestigungsbolzen

L Schraube für Klingenhalter

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie es an

die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht14

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SÄBELSÄGEN ZUBEHÖR

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

ELEKTRISCHE SICHERHEIT

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Dort, wo das Schneidwerkzeug beim Arbeiten

versteckte Kabel oder sein eigenes Anschlusskabel

berühren könnte, das Werkzeug an den isolierten

Griffflächen halten (Kontakt mit einem

spannungführenden Leiter macht auch ungeschützte

Metallteile des Werkzeuges spannungführend und

versetzt dem Bediener einen Stromschlag)

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche

Versorgungsgesellschaft hinzu (Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen; Beschädigung einer Gasleitung kann zur

Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen

elektrischen Schlag verursachen)

SICHERHEIT VON PERSONEN

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Die Hände von Schnittbereich und Sägeblatt

fernhalten; die zweite Hand am Trommelgriff H 2

lassen (wenn beide Hände die Säge halten, können sie

nicht vom Sägeblatt geschnitten werden)

• Nicht unter das Werkstück reichen (Sie können nicht

sehen, wie nahe das Sägeblatt der Hand kommt)

• Das zu schneidende Werkstück niemals in den

Händen oder über die Beine halten (es ist wichtig, das

Werkstück richtig abzustützen, um Exposition des

Körpers, Verklemmen des Sägeblatts oder Verlust der

Kontrolle zu minimieren)

• Klemmen oder andere Vorrichtungen verwenden,

um das Werkstück zu sichern und aufzunehmen

(wenn das Werkstück in der Hand oder gegen den

Körper gehalten wird, kann man die Kontrolle verlieren)

• Kein stumpfes oder beschädigtes Sägeblatt

benutzen (gebogene Blätter können leicht brechen und

Rückprall verursachen)

• Die Hände vom Bereich zwischen Werkzeuggehäuse

und Sägeblattklemme D 2 fernhalten (die

Sägeblattklemme kann die Finger einklemmen)

• Sicherstellen, dass die Sägeblattklemme D 2 festsitzt,

bevor ein Schnitt vorgenommen wird (eine lose Klemme

kann dazu führen, dass das Werkzeug oder das Sägeblatt

durchrutscht, so dass man die Kontrolle verliert)15

• Beim Herausnehmen des Sägeblatts aus dem

Werkzeug Schutzhandschuhe tragen (das Sägeblatt

kann nach längerem Einsatz heiß sein)

• Schutzbrille und Gehörschutz tragen

ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG

3 Die Bedienungsanleitung vor dem Gebrauch lesen

4 Doppelte Isolierung (kein Erdleiter erforderlich)

5 Das Werkzeug nicht in den Hausmüll werfen

• Ein-/Aus-Schalten 6

Mit dem Rad C 2 wird die Sägegeschwindigkeit von

niedrig bis hoch eingestellt (6 Positionen)

• Hubzahl je nach Material anpassen 7

! wenn das Werkzeug nicht mit Rad C 2 in Position

1 läuft, eine höhere Hubzahl wählen und die

Hubzahl bei laufendem Werkzeug verringern

• Montieren des Sägeblatts 8

! Netzstecker ziehen

- die Sägeblattklemme D nach vorne drücken und dort

- das Sägeblatt vollständig einführen (mit den Zähnen

nach unten oder oben)

- die Sägeblattklemme D loslassen

- das Sägeblatt etwas herausziehen, bis die Klemme D

in eine viereckige Position einrastet

- das Sägeblatt hineindrücken und herausziehen, um zu

prüfen, ob es korrekt arretiert ist

! sicherstellen, dass die Sägeblattklemme D 2

festsitzt, bevor ein Schnitt vorgenommen wird

(eine lose Klemme kann dazu führen, dass das

Werkzeug oder das Sägeblatt durchrutscht, so

dass man die Kontrolle verliert)

! sicherstellen, dass das vordere Ende des

Sägeblatts bei voller Hublänge durch die

Fußplatte E geführt wird

• Entfernen des Sägeblatts 9

- die Sägeblattklemme D nach vorne drücken und dort

- das Sägeblatt herausziehen

- die Sägeblattklemme D loslassen

• Einstellbare Fußplatte 0

- Fußplatte E kippt, um einen möglichst großächigen

Kontakt zum Werkstück zu halten

- zum Einstellen der Fußplatte die Säge fest halten und

die Fußplatte in die gewünschte Position drehen

• Sägeblattaufbewahrungsfach !

- sicherstellen, dass das Aufbewahrungsfach F

geschlossen ist, damit keine Sägeblätter herausfallen

• Bedienung des Werkzeuges

! das Werkstück sicher festklemmen

- die Schnittlinie auf dem Werkstück anzeichnen

- die gewünschte Geschwindigkkeit mit Einstellrad C 2

- den Stecker in die Steckdose stecken (Anzeige B

leuchtet auf und zeigt an, dass das Werkzeug Strom

- das Werkzeug mit einer Hand am Handgri G 2 und

mit der anderen Hand am isolierten Trommelgri H 2

- das Werkzeug einschalten

! das Werkzeug sollte mit voller Geschwindigkeit

laufen, bevor das Sägeblatt in das Werkstück

- das Werkzeug an der angezeichneten Schnittlinie

- die Fußplatte E 2 fest gegen das Werkstück halten,

damit Gegenkräfte und Schwingungen minimiert

• Halten und Führen des Werkzeuges

! Werkzeug beim Arbeiten immer am grauen

Griffbereich fassen #

- Lüftungsschlitze J 2 unbedeckt halten

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten

! sicherstellen, dass das Sägeblatt über den

gesamten Hub über das Werkstück hinaus

• Einstellen der eektiven Sägetiefe %

- beide Befestigungsbolzen K verwenden um Fußplatte

E nach vorne/hinten zu schieben, um die eektive

Sägetiefe zu vergrößern/verkleinern

! versuchen Sie nicht, die effektive Hublänge mit

Schraube L einzustellen; dies ist ab Werk

Einstichschnitte können in Holz und anderen weiteren

Materialien angebracht werden, ohne dass ein Loch

vorgebohrt werden muss

- ein dickes Sägeblatt verwenden

- das Sägeblatt mit den Zähnen nach oben montieren

- die Säge wie dargestellt umgekehrt halten

- die gewünschte Schnittlinie auf dem Werkstück

- Position 1, 2 oder 3 mit Einstellrad C wählen

- das Werkzeug so neigen, dass das Sägeblatt das

Werkstück nicht berührt

- das Werkzeug einschalten und vorsichtig das sich

bewegende Sägeblatt in das Werkstück einführen

- nachdem das Sägeblatt in das Werkstück

eingedrungen ist, weiter entlang der markierten

! keine Einstichschnitte in Metall vornehmen

• Die entsprechenden Sägeblätter verwenden &

• Beim Sägen von Metall Sägeblatt regelmässig mit Öl

• Splitterfreies Sägen

- die Schnittlinie mit mehreren Schichten breiten

Klebeband bedecken vor Arbeitsbeginn

- die Oberäche des Werkstücks grundsätzlich nach

unten zeigend auegen

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze J 2)

! Netzstecker vor dem Säubern ziehen16

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skil.com)

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol 5 erinnern

KONFORMITÄTSERKLÄRUNG Säbelsäge 4900

• Wir erklären in alleiniger Verantwortung, daß das unter

“Technische Daten” beschriebene Produkt mit den

folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß

den Bestimmungen der Richtlinien 2004/108/EG (bis

19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG,

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 90 dB(A) und der

Schalleistungspegel 101 dB(A) (Standardabweichung: 3

dB), und die Vibration ✱ (Vektorsumme dreier

Richtungen; Unsicherheit K = 1,5 m/s²)

✱ beim Sägen von Spanplatten 12,1 m/s²

✱ beim Sägen von Holzbalken 12,2 m/s²

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder

wenn es läuft aber eigentlich nicht eingesetzt wird,

können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

TECHNISCHE GEGEVENS 1

2) ELEKTRISCHE VEILIGHEID

ELEKTRISCHE VEILIGHEID

Technische gegevens 1

antes de efectuar um corte (um gancho mal fechado

apertado antes de efectuar um corte (um gancho

nakit, ali dolge lase.
