summa trijos virzienos; izkliede K = 1,5 m/s²)

• Šis prietaisas skirtas medžio, plastmasės, metalo ir

statybinių medžiagų pjaustymui, taip pat medžių

genėjimui ir karpymui; juo galima pjauti tiesiai ir lenktai

• Šis prietaisas neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3

TECHNINIAI DUOMENYS 1

B Indikatorius “Įjungta”

C Sūkių reguliatoriaus ratukas

D Geležtės spaustuvas

E Reguliuojama atrama

F Skyrius geležtėms laikyti

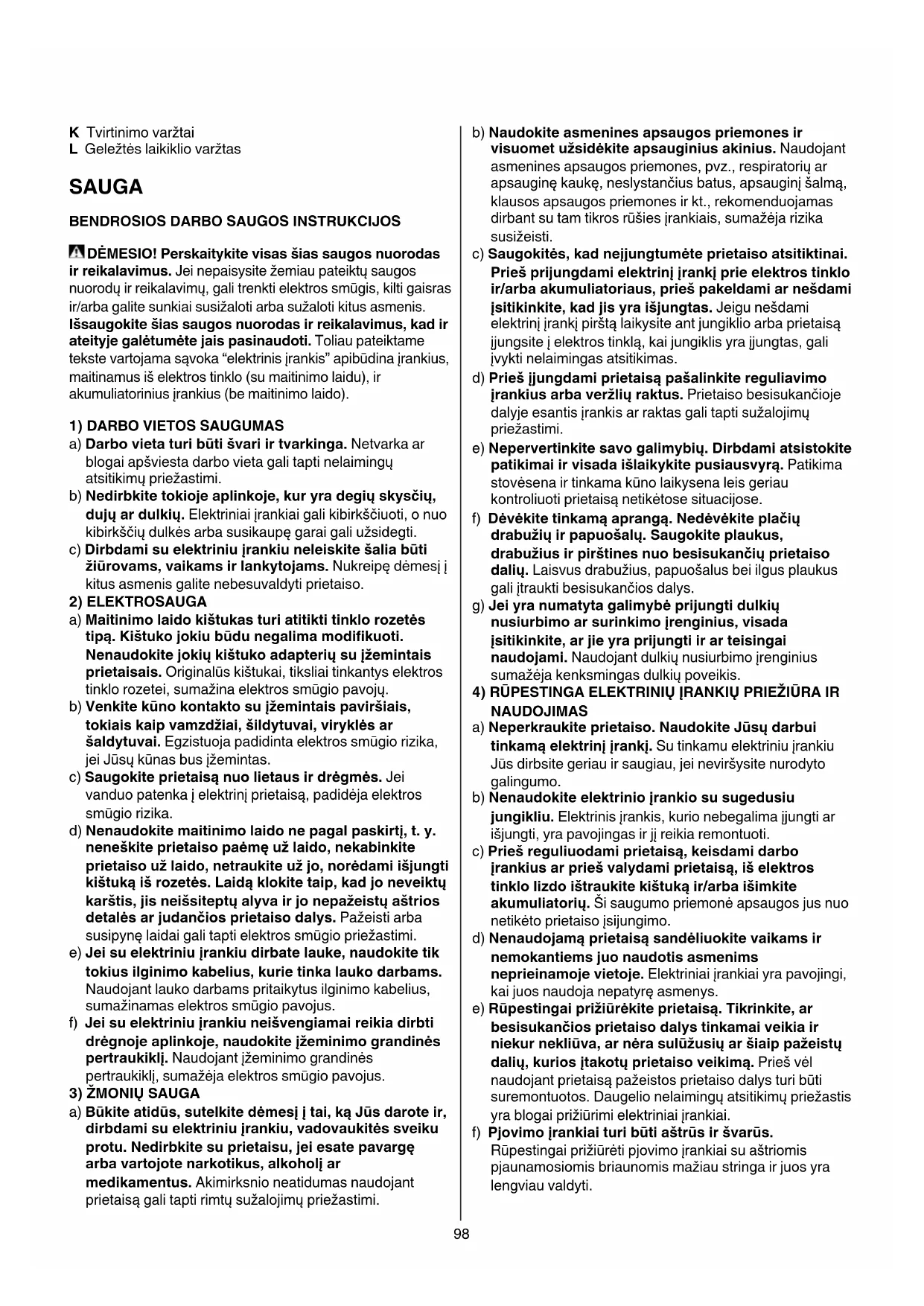

J Ventiliacinės angos98

K Tvirtinimo varžtai

L Geležtės laikiklio varžtas

SAUGA BENDROSIOS DARBO SAUGOS INSTRUKCIJOS DĖMESIO!Perskaitykitevisasšiassaugosnuorodas

ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos

nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras

ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokitešiassaugosnuorodasirreikalavimus,kadir

ateityjegalėtumėtejaispasinaudoti. Toliau pateiktame

tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius,

maitinamus iš elektros tinklo (su maitinimo laidu), ir

akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbovietaturibūtišvariirtvarkinga. Netvarka ar

blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkitetokiojeaplinkoje,kuryradegiųskysčių,

dujųardulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali užsidegti.

c) Dirbdamisuelektriniuįrankiuneleiskitešaliabūti

žiūrovams,vaikamsirlankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimolaidokištukasturiatitiktitinklorozetės

tipą.Kištukojokiubūdunegalimamodifikuoti.

Nenaudokitejokiųkištukoadapteriųsuįžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkitekūnokontaktosuįžemintaispaviršiais,

tokiaiskaipvamzdžiai,šildytuvai,viryklėsar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokiteprietaisąnuolietausirdrėgmės. Jei

vanduo patenka į elektrinį prietaisą, padidėja elektros

d) Nenaudokitemaitinimolaidonepagalpaskirtį,t.y.

neneškiteprietaisopaėmęužlaido,nekabinkite

prietaisoužlaido,netraukiteužjo,norėdamiišjungti

kištukąišrozetės.Laidąklokitetaip,kadjoneveiktų

karštis,jisneišsiteptųalyvairjonepažeistųaštrios

detalėsarjudančiosprietaisodalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jeisuelektriniuįrankiudirbatelauke,naudokitetik

f) Jeisuelektriniuįrankiuneišvengiamaireikiadirbti

drėgnojeaplinkoje,naudokiteįžeminimograndinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkiteatidūs,sutelkitedėmesįįtai,kąJūsdaroteir,

dirbdamisuelektriniuįrankiu,vadovaukitėssveiku

protu.Nedirbkitesuprietaisu,jeiesatepavargę

arbavartojotenarkotikus,alkoholįar

medikamentus. Akimirksnio neatidumas naudojant

prietaisą gali tapti rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir

visuometužsidėkiteapsauginiusakinius. Naudojant

asmenines apsaugos priemones, pvz., respiratorių ar

apsauginę kaukę, neslystančius batus, apsauginį šalmą,

klausos apsaugos priemones ir kt., rekomenduojamas

dirbant su tam tikros rūšies įrankiais, sumažėja rizika

c) Saugokitės,kadneįjungtumėteprietaisoatsitiktinai.

Priešprijungdamielektrinįįrankįprieelektrostinklo

ir/arbaakumuliatoriaus,priešpakeldamiarnešdami

įsitikinkite,kadjisyraišjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

d) Priešįjungdamiprietaisąpašalinkitereguliavimo

įrankiusarbaveržliųraktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali tapti sužalojimų

e) Nepervertinkitesavogalimybių.Dirbdamiatsistokite

patikimaiirvisadaišlaikykitepusiausvyrą. Patikima

stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkitetinkamąaprangą.Nedėvėkiteplačių

drabužiųirpapuošalų.Saugokiteplaukus,

drabužiusirpirštinesnuobesisukančiųprietaiso

dalių. Laisvus drabužius, papuošalus bei ilgus plaukus

gali įtraukti besisukančios dalys.

g) Jeiyranumatytagalimybėprijungtidulkių

nusiurbimoarsurinkimoįrenginius,visada

įsitikinkite,arjieyraprijungtiirarteisingai

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4)RŪPESTINGAELEKTRINIŲĮRANKIŲPRIEŽIŪRAIR

a) Neperkraukiteprietaiso.NaudokiteJūsųdarbui

tinkamąelektrinįįrankį. Su tinkamu elektriniu įrankiu

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

b) Nenaudokiteelektrinioįrankiosusugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar

išjungti, yra pavojingas ir jį reikia remontuoti.

c) Priešreguliuodamiprietaisą,keisdamidarbo

įrankiusarpriešvalydamiprietaisą,išelektros

tinklolizdoištraukitekištukąir/arbaišimkite

akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

d) Nenaudojamąprietaisąsandėliuokitevaikamsir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi,

kai juos naudoja nepatyrę asmenys.

e) Rūpestingaiprižiūrėkiteprietaisą.Tikrinkite,ar

besisukančiosprietaisodalystinkamaiveikiair

niekurnekliūva,arnėrasulūžusiųaršiaippažeistų

dalių,kuriosįtakotųprietaisoveikimą. Prieš vėl

naudojant prietaisą pažeistos prietaiso dalys turi būti

suremontuotos. Daugelio nelaimingų atsitikimų priežastis

yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimoįrankiaituribūtiaštrūsiršvarūs.

Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis

pjaunamosiomis briaunomis mažiau stringa ir juos yra

g) Elektrinįįrankį,papildomąįrangą,darboįrankiusir

t.t.naudokitetaip,kaipnurodytašiojeinstrukcijoje.

Taippatatsižvelkiteįdarbosąlygasbeiatliekamo

darbopobūdį. Naudojant elektrinius įrankius ne pagal jų

paskirtį galima sukelti pavojingas situacijas.

a) Prietaisąturiremontuotitikkvalifikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

SAUGOS NUORODOS DIRBANTIEMS SU SLANKIOJANTYSPJŪKLAI PAPILDOMAĮRANGA

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik

tuo atveju, jei naudojama originali papildoma įranga ir

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su

įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje

esančius varžtus, vinis ir pan; prieš pradėdami darbą juos

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į

tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas

16 A elektros srovei

• Ten,kurbesisukantispjūklasgalėtųkliudyti

paslėptąlaidąarsavopatiesmaitinimolaidą,

laikykiteprietaisąužizoliuotųrankenų (dėl kontakto

su laidininku, kuriuo teka elektros srovė, metalinėse

prietaiso dalyse atsiranda įtampa ir naudotojas gali gauti

• Naudodamitamskirtuspaieškosprietaisus,

patikrinkite,argręžimovietojenėrapaslėptų

komunaliniųtinklųvamzdynų,arbapasikvieskiteį

pagalbąvietiniuskomunaliniųpaslaugųtiekėjus

(kontaktas su elektros laidais gali sukelti gaisro bei

elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali

įvykti sprogimas; pažeidus vandentiekio vamzdį, galima

pridaryti daugybę nuostolių bei sukelti elektros smūgio

• Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams,

tuojau pat išjunkite prietaisą ir ištraukite kištuką iš

elektros tinklo lizdo

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir

• Draudžiamaapdirbtimedžiagas,kuriųsudėtyjeyra

asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba įkvėptos dulkės gali sukelti operatoriui

arba šalia esantiems žmonėms alergines reakcijas ir/arba

kvėpavimo sistemos susirgimus); mūvėkite

priešdulkinępuskaukęarbadirbdaminaudokite

dulkiųištraukimoįrenginį,jeijįgalimaprijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkitepriešdulkinępuskaukęarba

dirbdaminaudokitedulkiųištraukimoįrenginį,jeijį

• Vadovaukitės Jūsų šalyje taikomų direktyvų

reikalavimais, skirtais medžiagoms, su kuriomis norite

• Patraukiterankasnuopjovimovietosirgeležtės;

antrąrankąpadėkiteantvelenogriebtuvoH2 (jei

abiem rankom laikysite pjūklą, pjūklo diskas jų negalės

• Nelieskiteapdirbamoruošinioapačios (jums

nematomas atstumas nuo geležtės iki jūsų rankos)

• Pjaunamoruošinioniekadanelaikykiterankosear

pasidėjęantkojos (labai svarbu ruošinį tinkamai

paremti, kad išlaikytumėte stabilią kūno padėtį,

neužstrigtų pjūklo diskas ar neprarastumėte kontrolės)

• Norėdamiapsaugotiirpritvirtintipjaunamądaiktą

naudokitespaustukusarbapanašųprietaisą

(laikydami pjaunamą daiktą rankoje arba atrėmę į kūną

galite prarasti kontrolę)

• Nenaudokiteneaštriųirpažeistųpjūklodiskų

(lenkiamos geležtės gali lengvai lūžti arba sąlygoti

• Nelaikykiterankųtarpįrankiokorpusoirgeležtės

spaustuvo D 2 (geležtės spaustuvas gali nužnybti jūsų

• Priešpjaudamiįsitikinkite,argeležtėsspaustukasD

2 tinkamai priveržtas (tinkamai nepriveržus spaustuko,

geležtė gali išslysti ir nebebus įmanoma suvaldyti

• Išimdamigeležtęišprietaisomūvėkiteapsaugine

pirštines (pjūklo geležtė po ilgesnio naudojimo gali būti

• Užsidėkite apsauginius akinius ir klausos apsaugos

ANTPRIETAISOESANČIŲSIMBOLIŲREIKŠMĖS

3 Prieš naudodami įrankį perskaitykite instrukcijų vadovą

4 Dviguba izoliacija (įžeminimo laido nereikia)

5 Nemeskite prietaisas į buitinių atliekų konteinerius

• Įjungimas/išjungimas 6

• Sūkių reguliavimas

Ratuku C 2 pjovimo greitį galima reguliuoti nuo lėto iki

spartaus (6 padėtys)

• Pjūklelio judėjimo greičio reguliavimas pagal pjaunamą

! jei reguliatoriaus ratukas C 2nėrapadėtyje1,

pasirinkitedidesnįpjovimojudesiųdažnįirpoto,

prietaisuiveikiant,sumažinkitejįikireikiamo

• Pjūklo geležtės montavimas 8

! ištraukitekištukąišelektroslizdo

- geležtės spaustuką D pastumkite į priekį ir laikykite

- įstatykite geležtę (dantukais į viršų ar apačią) iki galo

- atleiskite geležtės spaustuką D

- traukite geležtę tol, kol spaustuko D padėtis

spragtelėjusi tampa kvadratinė

- pabandykite pajudinti geležtę visomis kryptimis, kad

įsitikintumėte, ar ji užfiksuota teisingai100

! priešpjaudamiįsitikinkite,argeležtėsspaustukas

D 2tinkamaipriveržtas(tinkamainepriveržus

spaustuko,geležtėgaliišslystiirnebebus

įmanomasuvaldytiprietaiso)

! įsitikinkite,arpriekinėgeležtėsdaliseinaper

atramąEpervisąmojį

• Pjūklo geležtės nuėmimas 9

- geležtės spaustuką D pastumkite į priekį ir laikykite

- ištraukite geležtę

- atleiskite geležtės spaustuką D

• Reguliuojama atrama 0

- atrama E pakrypsta, kad paviršius išlaikytų kuo didesnį

salytį su pjaunamu daiktu

- nustatykite reikiamą atramos poziciją tvirtai laikydami

pjūklą ir pasukdami atramą į reikiamą poziciją

• Skyrius geležtėms laikyti !

- įsitikinkite, ar skyrius geležtėms laikyti F gerai

uždarytas, kad geležtės neiškristų

• Prietaiso naudojimas

! saugiaupritvirtinkitepjaunamądaiktą

- pažymėkite pjovimo liniją ant pjaunamo objekto

- ratuku C 2 pasirinkite pageidaujamą pjovimo greitį

- įjunkite kištuką į maitinimo šaltinį (užsidega B lemputė,

rodanti, kad prietaisas yra maitinamas) @

- įrankį viena ranka laikykite už rankenos G 2, o kita

- už atskirto veleno griebtuko H 2

- įjunkite prietaisą

! prietaisasturiveiktivisugreičiupriešjam

susiliečiantsupjaunamudaiktu

- kreipkite įrankį pažymėta pjovimo linija

- tvirtai laikykite atramą E 2 prieš pjaunamą daiktą, kad

sumažintumėte pasipriešinimą ir vibraciją

• Prietaiso laikymas ir valdymas

! dirbdamilaikykiteprietaisąužpilkosspalvos

suėmimovietos(-ų)#

daiktopervisąmojį$

• Veiksmingai pjovimo gylio reguliavimas %

- abiem tvirtinimo varžtais K stumkite slankiąją atramą E

pirmyn/atgal, norėdami padidinti/sumažinti

veiksmingai pjovimo gylio

sraigtu L, kuris buvo nustatytas gamykloje

• Smeigiamieji pjūviai ^

Smeigiamuosius pjūvius galima padaryti medienoje ir

kitose minkštose medžiagose negręžiant skylės

- naudokite storas pjūklo geležtes

- primontuokite geležtę dantukais į viršų

- laikykite pjūklą apverstą, kaip iliustruota

- pažymėkite reikiamą pjovimo liniją ant pjaunamo

- ratuku C pasirinkite 1, 2 ar 3 padėtis

- pakreipkite įrankį taip, kad geležtė neliestų pjaunamo

- įjunkite įrankį ir atsargiai nuleiskite judančią geležtę

prie pjaunamo daikto

- geležtei įsiskverbus į pjaunamą daiktą pjaukite

pažymėta pjovimo linija

! nedarykitesmeigiamųjųpjūviųmetalinėse

• Naudokite tinkamus pjūklelius &

• Pjaudami metalą periodiškai sutepkite pjūklelį alyva

• Pjovimas be atplaišų

- prieš pjaudami pjūvio liniją užklijuokite keliais

sluoksniais lipnios juostos

- apverskite ruošinį gerąja puse į apačią

• Daugiau patarimų rasite internete www.skil.com

PRIEŽIŪRA/SERVISAS

• Šis prietaisas neskirtas profesionaliam naudojimui

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines

! priešvalydamiištraukitekištukąišelektrostinklo

• Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose SKIL

elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite

tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skil.com)

• Nemeskiteelektriniųįrankių,papildomosįrangosir

pakuotėsįbuitiniųatliekųkonteinerius (galioja tik ES

- pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir

elektroninių prietaisų atliekų utilizavimo ir pagal vietinius

valstybės įstatymus atitarnavę elektriniai įrankiai turi būti

surenkami atskirai ir gabenami į antrinių žaliavų

tvarkymo vietas, kur jie turi būti sunaikinami ar

perdirbami aplinkai nekenksmingu būdu

- apie tai primins simbolis 5, kai reikės išmesti

atitarnavusį prietaisą

ATITIKTIES DEKLARACIJA Slankiojantispjūklas4900

Techniniai duomenys 1

• Atsakingai pareiškiame, kad skyriuje “Techniniai

duomenys” aprašytas gaminys atitinka žemiau pateiktus

standartus ir norminius dokumentus: EN 60745, EN

61000, EN 55014 pagal direktyvų 2004/108/EB (iki

TRIUKŠMINGUMAS/VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN

60745 reikalavimus; keliamo triukšmo garso slėgio lygis

siekia 90 dB(A) ir akustinio galingumo lygis 101 dB(A)

(standartinis nuokrypis: 3 dB), ir vibracijos ✱ m/s² (trijų

krypčių atstojamasis vektorius; paklaida K = 1,5 m/s²)

✱ pjaudami drožlių plokštes 12,1 m/s²

✱ pjaudami medines sijas 12,2 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN

60745 išdėstytus standartizuoto bandymo reikalavimus;

ši vertė gali būti naudojama vienam įrankiui palyginti su

kitu bei išankstiniam vibracijos poveikiui įvertinti, kai

įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas,

tačiau juo nedirbama, gali žymiai sumažėti poveikio

! apsisaugokite nuo vibracijos poveikio

prižiūrėdamiįrankįirjopriedus,laikydamirankas

šiltaiirderindamidarbociklussupertraukėlėmis
