MODE D'EMPLOI 4900 AG SKIL

• Šis prietaisas skirtas medžio, plastmasės, metalo ir

statybinių medžiagų pjaustymui, taip pat medžių

genėjimui ir karpymui; juo galima pjauti tiesiai ir lenktai

• Šis prietaisas neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3

TECHNINĖSCHARAKTERISTIKOS1

B Indikatorius “Įjungta”

C Sūkių reguliatoriaus ratukas

D Geležtės spaustuvas

E Reguliuojama atrama

F Skyrius geležtėms laikyti

J Ventiliacinės angos

K Reguliavimo varžtai

L Geležtės laikiklio varžtas

SAUGA BENDROSIOS DARBO SAUGOS INSTRUKCIJOS DĖMESIO!Perskaitykitevisasšiassaugos

nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis,

kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti

kitus asmenis. Išsaugokitešiassaugosnuorodasir

reikalavimus,kadirateityjegalėtumėtejais

pasinaudoti. Toliau pateiktame tekste vartojama sąvoka

“elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros

tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be

1) DARBO VIETOS SAUGUMAS

a) Darbovietaturibūtišvariirtvarkinga. Netvarka ar

blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.94

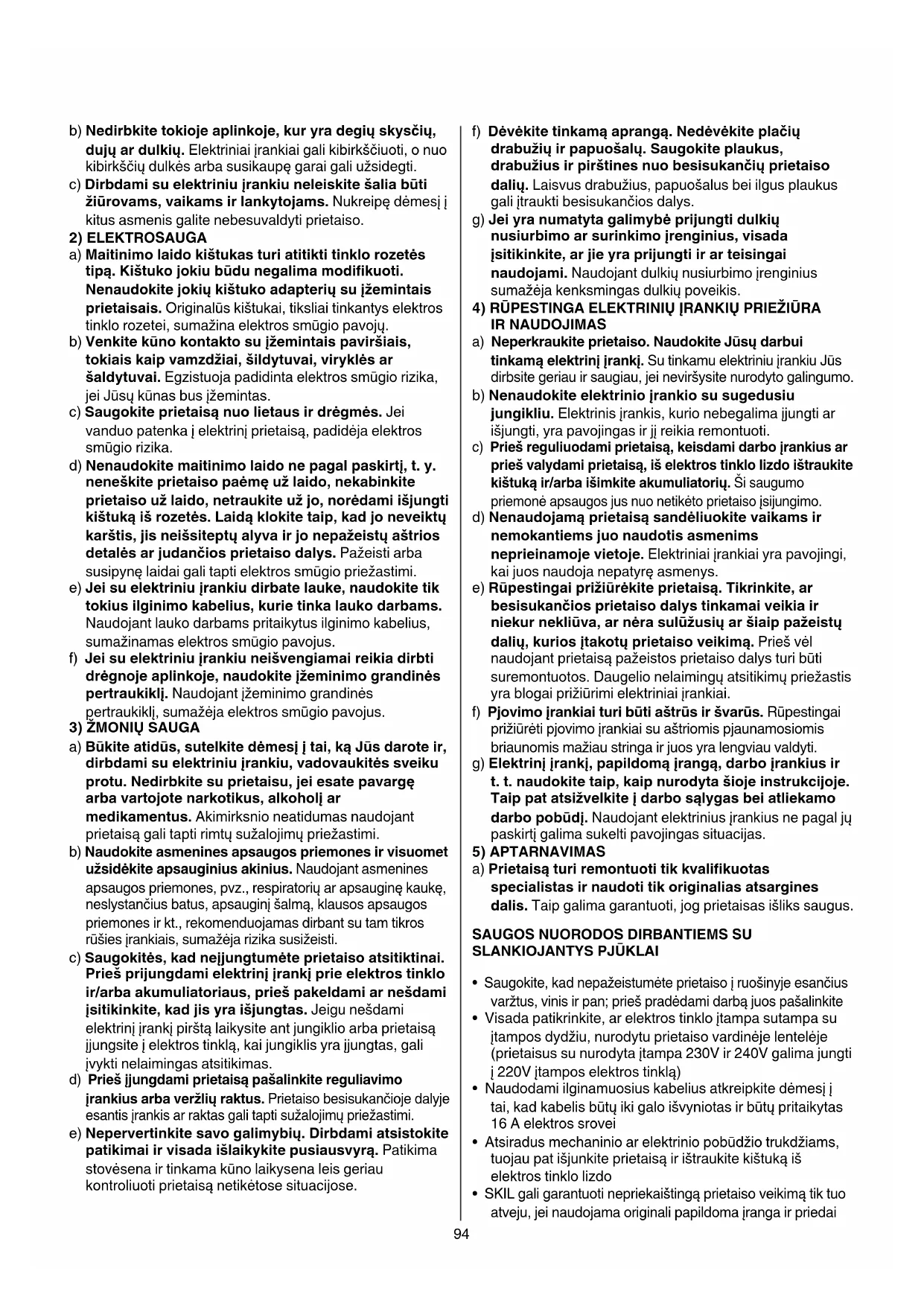

b) Nedirbkitetokiojeaplinkoje,kuryradegiųskysčių,

dujųardulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali užsidegti.

c) Dirbdamisuelektriniuįrankiuneleiskitešaliabūti

žiūrovams,vaikamsirlankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimolaidokištukasturiatitiktitinklorozetės

tipą.Kištukojokiubūdunegalimamodifikuoti.

Nenaudokitejokiųkištukoadapteriųsuįžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkitekūnokontaktosuįžemintaispaviršiais,

tokiaiskaipvamzdžiai,šildytuvai,viryklėsar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokiteprietaisąnuolietausirdrėgmės. Jei

vanduo patenka į elektrinį prietaisą, padidėja elektros

d) Nenaudokitemaitinimolaidonepagalpaskirtį,t.y.

neneškiteprietaisopaėmęužlaido,nekabinkite

prietaisoužlaido,netraukiteužjo,norėdamiišjungti

kištukąišrozetės.Laidąklokitetaip,kadjoneveiktų

karštis,jisneišsiteptųalyvairjonepažeistųaštrios

detalėsarjudančiosprietaisodalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jeisuelektriniuįrankiudirbatelauke,naudokitetik

f) Jeisuelektriniuįrankiuneišvengiamaireikiadirbti

drėgnojeaplinkoje,naudokiteįžeminimograndinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkiteatidūs,sutelkitedėmesįįtai,kąJūsdaroteir,

dirbdamisuelektriniuįrankiu,vadovaukitėssveiku

protu.Nedirbkitesuprietaisu,jeiesatepavargę

arbavartojotenarkotikus,alkoholįar

medikamentus. Akimirksnio neatidumas naudojant

prietaisą gali tapti rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir visuomet

užsidėkiteapsauginiusakinius. Naudojant asmenines

apsaugos priemones, pvz., respiratorių ar apsauginę kaukę,

neslystančius batus, apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas dirbant su tam tikros

rūšies įrankiais, sumažėja rizika susižeisti.

c) Saugokitės,kadneįjungtumėteprietaisoatsitiktinai.

Priešprijungdamielektrinįįrankįprieelektrostinklo

ir/arbaakumuliatoriaus,priešpakeldamiarnešdami

įsitikinkite,kadjisyraišjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

d) Priešįjungdamiprietaisąpašalinkitereguliavimo

įrankiusarbaveržliųraktus. Prietaiso besisukančioje dalyje

esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

e) Nepervertinkitesavogalimybių.Dirbdamiatsistokite

patikimaiirvisadaišlaikykitepusiausvyrą. Patikima

stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkitetinkamąaprangą.Nedėvėkiteplačių

drabužiųirpapuošalų.Saugokiteplaukus,

drabužiusirpirštinesnuobesisukančiųprietaiso

dalių. Laisvus drabužius, papuošalus bei ilgus plaukus

gali įtraukti besisukančios dalys.

g) Jeiyranumatytagalimybėprijungtidulkių

nusiurbimoarsurinkimoįrenginius,visada

įsitikinkite,arjieyraprijungtiirarteisingai

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4)RŪPESTINGAELEKTRINIŲĮRANKIŲPRIEŽIŪRA

a) Neperkraukiteprietaiso.NaudokiteJūsųdarbui

tinkamąelektrinįįrankį. Su tinkamu elektriniu įrankiu Jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.

b) Nenaudokiteelektrinioįrankiosusugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar

išjungti, yra pavojingas ir jį reikia remontuoti.

c) Priešreguliuodamiprietaisą,keisdamidarboįrankiusar

priešvalydamiprietaisą,išelektrostinklolizdoištraukite

kištukąir/arbaišimkiteakumuliatorių. Ši saugumo

priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.

d) Nenaudojamąprietaisąsandėliuokitevaikamsir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi,

kai juos naudoja nepatyrę asmenys.

e) Rūpestingaiprižiūrėkiteprietaisą.Tikrinkite,ar

besisukančiosprietaisodalystinkamaiveikiair

niekurnekliūva,arnėrasulūžusiųaršiaippažeistų

dalių,kuriosįtakotųprietaisoveikimą. Prieš vėl

naudojant prietaisą pažeistos prietaiso dalys turi būti

suremontuotos. Daugelio nelaimingų atsitikimų priežastis

yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimoįrankiaituribūtiaštrūsiršvarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

g) Elektrinįįrankį,papildomąįrangą,darboįrankiusir

t.t.naudokitetaip,kaipnurodytašiojeinstrukcijoje.

Taippatatsižvelkiteįdarbosąlygasbeiatliekamo

darbopobūdį. Naudojant elektrinius įrankius ne pagal jų

paskirtį galima sukelti pavojingas situacijas.

a) Prietaisąturiremontuotitikkvalifikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

SAUGOS NUORODOS DIRBANTIEMS SU SLANKIOJANTYSPJŪKLAI

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius

varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su

įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

(prietaisus su nurodyta įtampa 230V ir 240V galima jungti

į 220V įtampos elektros tinklą)

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į

tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas

16 A elektros srovei

• Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams,

tuojau pat išjunkite prietaisą ir ištraukite kištuką iš

elektros tinklo lizdo

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo

atveju, jei naudojama originali papildoma įranga ir priedai95

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir

• Draudžiamaapdirbtimedžiagas,kuriųsudėtyjeyra

asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba įkvėptos dulkės gali sukelti operatoriui

arba šalia esantiems žmonėms alergines reakcijas ir/arba

kvėpavimo sistemos susirgimus); mūvėkite

priešdulkinępuskaukęarbadirbdaminaudokite

dulkiųištraukimoįrenginį,jeijįgalimaprijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkitepriešdulkinępuskaukęarba

dirbdaminaudokitedulkiųištraukimoįrenginį,jeijį

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais,

skirtais medžiagoms, su kuriomis norite dirbti

• Patraukiterankasnuopjovimovietosirgeležtės;

antrąrankąpadėkiteantvelenogriebtuvoH2

(jei abiem rankom laikysite pjūklą, pjūklo diskas jų

• Nelieskiteapdirbamoruošinioapačios (jums

nematomas atstumas nuo geležtės iki jūsų rankos)

• Pjaunamoruošinioniekadanelaikykiterankosear

pasidėjęantkojos (labai svarbu ruošinį tinkamai

paremti, kad išlaikytumėte stabilią kūno padėtį,

neužstrigtų pjūklo diskas ar neprarastumėte kontrolės)

• Norėdamiapsaugotiirpritvirtintipjaunamądaiktą

naudokitespaustukusarbapanašųprietaisą

(laikydami pjaunamą daiktą rankoje arba atrėmę į kūną

galite prarasti kontrolę)

• Ten,kurbesisukantispjūklasgalėtųkliudytipaslėptą

laidąarsavopatiesmaitinimolaidą,laikykiteprietaisą

užizoliuotųrankenų (dėl kontakto su laidininku, kuriuo

teka elektros srovė, metalinėse prietaiso dalyse atsiranda

įtampa ir naudotojas gali gauti elektros smūgį)

• Naudodamitamskirtuspaieškosprietaisus,

patikrinkite,argręžimovietojenėrapaslėptų

komunaliniųtinklųvamzdynų,arbapasikvieskiteį

pagalbąvietiniuskomunaliniųpaslaugųtiekėjus

(kontaktas su elektros laidais gali sukelti gaisro bei elektros

smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti

sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti

daugybę nuostolių bei sukelti elektros smūgio pavojų)

• Nenaudokiteneaštriųirpažeistųpjūklodiskų

(lenkiamos geležtės gali lengvai lūžti arba sąlygoti atatranką)

• Nelaikykiterankųtarpįrankiokorpusoirgeležtės

spaustuvo D 2 (geležtės spaustuvas gali nužnybti

• Priešpjaudamiįsitikinkite,argeležtėsspaustukasD2

tinkamaipriveržtas (tinkamai nepriveržus spaustuko,

geležtė gali išslysti ir nebebus įmanoma suvaldyti prietaiso)

Užsidėkite apsauginius akinius ir klausos apsaugos priemones 4

• Išimdamigeležtęišprietaisomūvėkiteapsaugine

pirštines (pjūklo geležtė po ilgesnio naudojimo gali

• Įjungimas/išjungimas 5

• Sūkių reguliavimas

Ratuku C 2 pjovimo greitį galima reguliuoti nuo lėto iki

spartaus (6 padėtys)

• Pjūklelio judėjimo greičio reguliavimas pagal pjaunamą

! jei reguliatoriaus ratukas C 2nėrapadėtyje1,

pasirinkitedidesnįpjovimojudesiųdažnįirpoto,

prietaisuiveikiant,sumažinkitejįikireikiamodažnio

• Pjūklo geležtės montavimas 7

! ištraukitekištukąišelektroslizdo

- geležtės spaustuką D pastumkite į priekį ir laikykite

- įstatykite geležtę (dantukais į viršų ar apačią) iki galo

- atleiskite geležtės spaustuką D

- traukite geležtę tol, kol spaustuko D padėtis

spragtelėjusi tampa kvadratinė

- pabandykite pajudinti geležtę visomis kryptimis, kad

įsitikintumėte, ar ji užfiksuota teisingai

! priešpjaudamiįsitikinkite,argeležtėsspaustukas

D 2tinkamaipriveržtas(tinkamainepriveržus

spaustuko,geležtėgaliišslystiirnebebus

įmanomasuvaldytiprietaiso)

! įsitikinkite,arpriekinėgeležtėsdaliseinaper

atramąEpervisąmojį

• Pjūklo geležtės nuėmimas 8

- geležtės spaustuką D pastumkite į priekį ir laikykite

- ištraukite geležtę

- atleiskite geležtės spaustuką D

• Reguliuojama atrama 9

- atrama E pakrypsta, kad paviršius išlaikytų kuo didesnį

salytį su pjaunamu daiktu

- nustatykite reikiamą atramos poziciją tvirtai laikydami

pjūklą ir pasukdami atramą į reikiamą poziciją

• Skyrius geležtėms laikyti 0

- įsitikinkite, ar skyrius geležtėms laikyti F gerai

uždarytas, kad geležtės neiškristų

• Prietaiso naudojimas

! saugiaupritvirtinkitepjaunamądaiktą

- pažymėkite pjovimo liniją ant pjaunamo objekto

- ratuku C 2 pasirinkite pageidaujamą pjovimo greitį

- įjunkite kištuką į maitinimo šaltinį (užsidega B lemputė,

rodanti, kad prietaisas yra maitinamas) !

- įrankį viena ranka laikykite už rankenos G 2, o kita

- už atskirto veleno griebtuko H 2

- įjunkite prietaisą

! prietaisasturiveiktivisugreičiupriešjam

susiliečiantsupjaunamudaiktu

- kreipkite įrankį pažymėta pjovimo linija

- tvirtai laikykite atramą E 2 prieš pjaunamą daiktą, kad

sumažintumėte pasipriešinimą ir vibraciją

• Prietaiso laikymas ir valdymas

! dirbdamilaikykiteprietaisąužpilkosspalvos

suėmimovietos(-ų)@

daiktopervisąmojį#96

• Reikiamo pjūvio ilgio nustatymas $

- abiem reguliavimo varžtais K stumkite slankiąją

atramą E pirmyn/atgal, norėdami padidinti/sumažinti

reikiamą pjūvio ilgį

! nebandykitereguliuotireikiamopjūvioilgio

sraigtu L, kuris buvo nustatytas gamykloje

• Smeigiamieji pjūviai %

Smeigiamuosius pjūvius galima padaryti medienoje ir

kitose minkštose medžiagose negręžiant skylės

- naudokite storas pjūklo geležtes

- primontuokite geležtę dantukais į viršų

- laikykite pjūklą apverstą, kaip iliustruota

- pažymėkite reikiamą pjovimo liniją ant pjaunamo daikto

- ratuku C pasirinkite 1, 2 ar 3 padėtis

- pakreipkite įrankį taip, kad geležtė neliestų

- įjunkite įrankį ir atsargiai nuleiskite judančią geležtę

prie pjaunamo daikto

- geležtei įsiskverbus į pjaunamą daiktą pjaukite

pažymėta pjovimo linija

nedarykitesmeigiamųjųpjūviųmetalinėsemedžiagose

• Naudokite tinkamus pjūklelius ^

• Pjaudami metalą periodiškai sutepkite pjūklelį alyva

• Pjovimas be atplaišų

- prieš pjaudami pjūvio liniją užklijuokite keliais

sluoksniais lipnios juostos

- apverskite ruošinį gerąja puse į apačią

• Daugiau patarimų rasite internete www.skil.com

PRIEŽIŪRA/SERVISAS

• Šis prietaisas neskirtas profesionaliam naudojimui

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines

priešvalydamiištraukitekištukąišelektrostinklolizdo

• Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose SKIL

elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite

tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skil.com)

• Nemeskiteelektriniųįrankių,papildomosįrangosir

pakuotėsįbuitiniųatliekųkonteinerius (galioja tik

- pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir

elektroninių prietaisų atliekų utilizavimo ir pagal vietinius

valstybės įstatymus atitarnavę elektriniai įrankiai turi būti

surenkami atskirai ir gabenami į antrinių žaliavų

tvarkymo vietas, kur jie turi būti sunaikinami ar

perdirbami aplinkai nekenksmingu būdu

- apie tai primins simbolis &, kai reikės išmesti

atitarnavusį prietaisą

ATITIKTIES DEKLARACIJA

• Mes atsakingai pareiškiame, kad šis gaminys atitinka

tokius standartus ir normatyvinius dokumentus: EN

60745, EN 61000, EN 55014 pagal reglamentų

2004/108/EB, 2006/42/EB, 2011/65/ES nuostatas

• Techninėbylalaikoma: SKIL Europe BV

TRIUKŠMINGUMAS/VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal

EN 60745 reikalavimus; keliamo triukšmo garso slėgio

lygis siekia 90 dB(A) ir akustinio galingumo lygis

101 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos

pagreitis rankos plaštakos srityje tipiniu atveju yra

mažesnis, kaip ✱ m/s² (paklaida K = 1,5 m/s²)

✱ pjaudami drožlių plokštes 12,1 m/s²

✱ pjaudami medines sijas 12,2 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte

EN 60745 išdėstytus standartizuoto bandymo

reikalavimus; ši vertė gali būti naudojama vienam įrankiui

palyginti su kitu bei išankstiniam vibracijos poveikiui

įvertinti, kai įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau

juo nedirbama, gali žymiai sumažėti poveikio lygis

! apsisaugokite nuo vibracijos poveikio

prižiūrėdamiįrankįirjopriedus,laikydamirankas

šiltaiirderindamidarbociklussupertraukėlėmis
