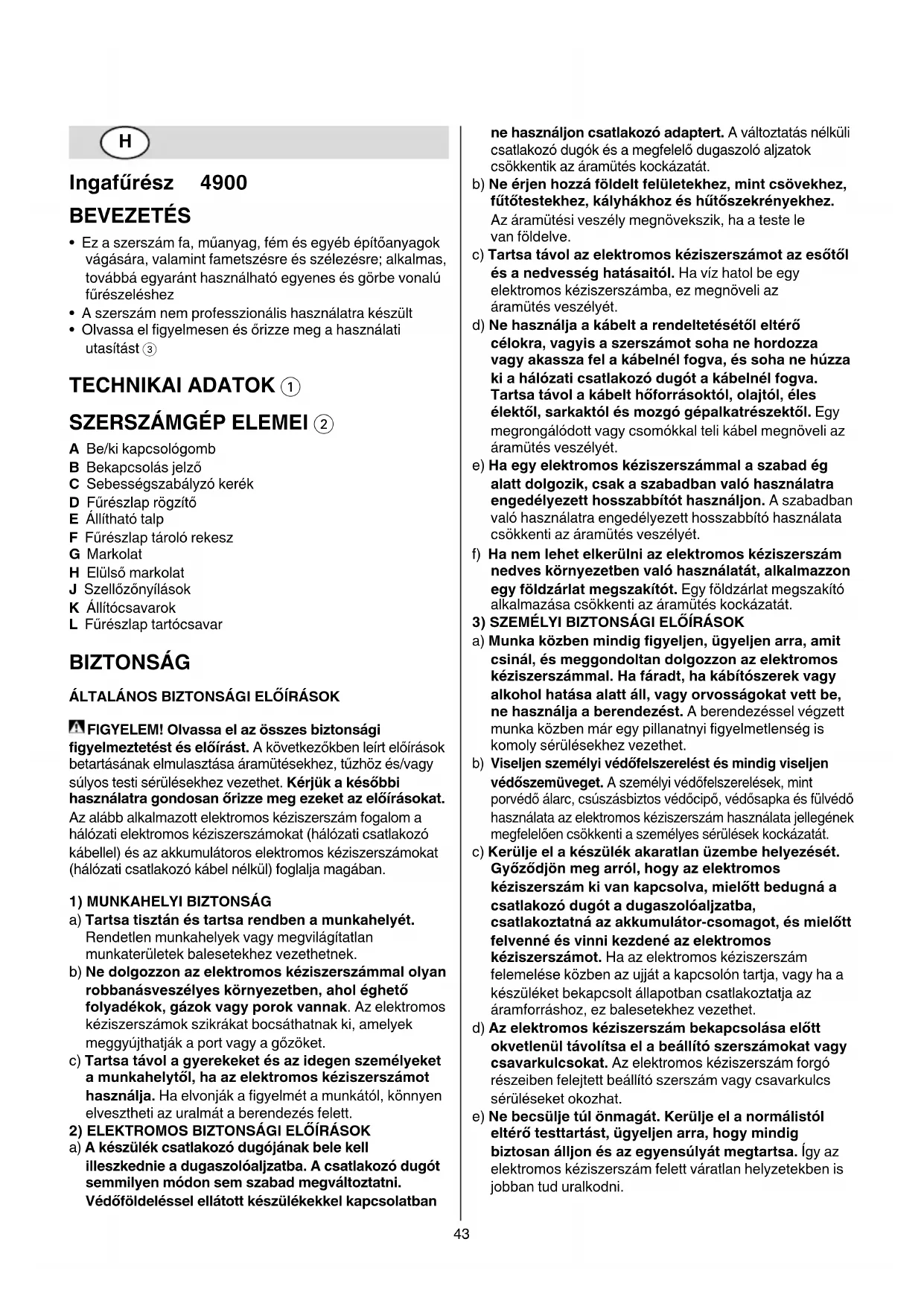

HASZNÁLATI ÚTMUTATÓ 4900 AG SKIL

• Ez a szerszám fa, műanyag, fém és egyéb építőanyagok

vágására, valamint fametszésre és szélezésre; alkalmas,

továbbá egyaránt használható egyenes és görbe vonalú

• A szerszám nem professzionális használatra készült

• Olvassa el figyelmesen és őrizze meg a használati

A Be/ki kapcsológomb

C Sebességszabályzó kerék

F Fűrészlap tároló rekesz

L Fűrészlap tartócsavar

ÁLTALÁNOSBIZTONSÁGIELŐÍRÁSOK FIGYELEM! Olvassa el az összes biztonsági

figyelmeztetéstéselőírást. A következőkben leírt előírások

betartásának elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet. Kérjükakésőbbi

használatragondosanőrizzemegezeketazelőírásokat.

Az alább alkalmazott elektromos kéziszerszám fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét.

Rendetlen munkahelyek vagy megvilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan

robbanásveszélyeskörnyezetben,aholéghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat bocsáthatnak ki, amelyek

meggyújthatják a port vagy a gőzöket.

c) Tartsa távol a gyerekeket és az idegen személyeket

amunkahelytől,haazelektromoskéziszerszámot

használja. Ha elvonják a figyelmét a munkától, könnyen

elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell

illeszkednie a dugaszolóaljzatba. A csatlakozó dugót

semmilyen módon sem szabad megváltoztatni.

Védőföldelésselellátottkészülékekkelkapcsolatban

ne használjon csatlakozó adaptert. A változtatás nélküli

csatlakozó dugók és a megfelelő dugaszoló aljzatok

csökkentik az áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez,

fűtőtestekhez,kályhákhozéshűtőszekrényekhez.

Az áramütési veszély megnövekszik, ha a teste le

c) Tartsatávolazelektromoskéziszerszámotazesőtől

és a nedvesség hatásaitól. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az

d) Nehasználjaakábeltarendeltetésétőleltérő

célokra, vagyis a szerszámot soha ne hordozza

vagy akassza fel a kábelnél fogva, és soha ne húzza

ki a hálózati csatlakozó dugót a kábelnél fogva.

Tartsatávolakábelthőforrásoktól,olajtól,éles

élektől,sarkaktólésmozgógépalkatrészektől. Egy

megrongálódott vagy csomókkal teli kábel megnöveli az

e) Ha egy elektromos kéziszerszámmal a szabad ég

alatt dolgozik, csak a szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy földzárlat megszakítót. Egy földzárlat megszakító

alkalmazása csökkenti az áramütés kockázatát.

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit

csinál, és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be,

ne használja a berendezést. A berendezéssel végzett

munka közben már egy pillanatnyi figyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljenszemélyivédőfelszereléstésmindigviseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő

használata az elektromos kéziszerszám használata jellegének

megfelelően csökkenti a személyes sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését.

Győződjönmegarról,hogyazelektromos

kéziszerszámkivankapcsolva,mielőttbedugnáa

csatlakozó dugót a dugaszolóaljzatba,

csatlakoztatnáazakkumulátor-csomagot,ésmielőtt

felvenné és vinni kezdené az elektromos

kéziszerszámot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón tartja, vagy ha a

készüléket bekapcsolt állapotban csatlakoztatja az

áramforráshoz, ez balesetekhez vezethet.

d) Azelektromoskéziszerszámbekapcsolásaelőtt

okvetlenül távolítsa el a beállító szerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállító szerszám vagy csavarkulcs

sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól

eltérőtesttartást,ügyeljenarra,hogymindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.44

f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjétamozgórészektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a

porelszívásáhozésösszegyűjtéséhezszükséges

berendezéseket,ellenőrizze,hogyazokmegfelelő

módon hozzá vannak kapcsolva a készülékhez és

rendeltetésüknekmegfelelőenműködnek. A

porgyűjtő berendezések használata csökkenti a munka

során keletkező por veszélyes hatását.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A

munkájához csak az arra szolgáló elektromos

kéziszerszámot használja. Egy alkalmas elektromos

kéziszerszámmal a megadott teljesítménytartományon

belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan

elektromos kéziszerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból,mielőttazelektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek ne

férhess nek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

e) Akészüléketgondosanápolja.Ellenőrizze,hogya

mozgóalkatrészekkifogástalanulműködnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve

vagy megrongálódva olyan alkatrészek, amelyek

hatással lehetnek az elektromos kéziszerszám

működésére.Amegrongálódottrészeketakészülék

használataelőttjavíttassameg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel rendelkező és

gondosan ápolt vágószerszámok ritkábban ékelődnek be

és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokatstb.csakezenelőírásoknak

használja. Vegye figyelembe a munkafeltételeket és

akivitelezendőmunkasajátosságait. Az elektromos

kéziszerszám eredeti rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez vezethet.

a) Az elektromos kéziszerszámot csak szakképzett

személyzet és csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos szerszám maradjon.

BIZTONSÁGIELŐĺRÁSOKINGAFŰRÉSZEK

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög

vagy hasonló sérüléseket ne okozhasson; a munka

megkezdése előtt eltávolítandó

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e

a gép adattábláján feltüntetett értékkel (a 230V vagy 240V

jelzésű gépek 220V feszültségre is csatlakoztathatók)

• Használjon teljesen letekert és biztonságos

hosszabbítókábelt, 16 A-es teljesítménnyel

• Normálistól eltérő működés valamint szokatlan, idegen

hangok esetén a készüléket azonnal kapcsolja ki és a

kábelt húzza ki a fali dugaszoló aljzatból

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők

alkalmazása esetén tudja garantálni a gép

problémamentes működését

• Csak olyan tartozékot használjon, amelyek legmagasabb

megengedett fordulatszáma legalább akkora, mint a

berendezés legmagasabb üresjárati fordulatszáma

• A készüléket csak 16 éven felüli személyek használják

• Ne munkáljon meg a berendezéssel azbesztet

tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Az anyagból származó por (mint például az ólmot, néhány

fafajtát, ásványi anyagokat és fémet tartalmazó festék)

káros lehet (a por érintése vagy belégzése allergiás

reakciókat és/vagy légzőszervi betegségeket okozhat a

kezelő, illetve a közelben állók esetében); viseljen

pormaszkot és amennyiben csatlakoztatható,

dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek

(ilyen például a tölgy- és a bükkfa pora), különösen a fa

kondicionálására szolgáló adalékokkal együtt; viseljen

pormaszkot és amennyiben csatlakoztatható,

dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat

azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Tartsatávolkezeitavágófelülettőlésafűrészlaptól;

szabad kezét tartsa a H 2elülsőmarkolaton (ha két

kézzel tartja a fűrészgépet, elkerülheti a fűrészlap

• Ne érintse a munkadarab alsó részét (mivel a

fűrészlap és a kéz helyzete így takarásba kerül)

• Soha ne tartsa kezében vagy térdén átvetve a levágandó

darabot (elengedhetetlen a munkadarab biztonságos

alátámasztása, hogy ezáltal minimumra csökkentse testi

épségének veszélyeztetését vagy a szerszám beszorulását,

illetve az a feletti irányítási képesség elvesztését)

• Használjon szorítót vagy más eszközöket a

munkadarab rögzítésére és megtámasztására

(a munkadarab kézzel, vagy testével történő

megtámasztása az irányítás elvesztéséhez vezethet)

• Tartsa a szerszámot a szigetelt markolatánál fogva

olyan esetben, ahol esetleg a vágószerszám

érintkezhet rejtett fémhuzallal vagy a saját kábelével a

forgácsolás közben (a szerszám fém részei védetlenné

válnak az “élő” vezetékkel történő érintkezés során, és

ennek következtében a szerszám kezelőjét áramütés érheti)

• A rejtett vezetékek felkutatásához használjon

alkalmasfémkeresőkészüléket,vagykérjekiahelyi

energiaellátó vállalat tanácsát (ha egy elektromos

vezetékeket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet; egy gázvezeték megrongálása45

robbanást eredményezhet; egy vízvezetékbe való

behatolás anyagi károkhoz és áramütéshez vezethet)

• Ne használjon életlen vagy megrongálódott

fűrészlapot (a meggörbült fűrészlapok könnyen

eltörhetnek vagy hátrarúgást okozhatnak)

• Tartsa távol kezeit a szerszám burkolata és a D 2

fűrészlaprögzítőközöttiréstől (mert a fűrészlap

becsípheti az ujjait)

• Ügyeljen rá, hogy a D 2fűrészlaprögzítőmeg

legyenszorítvaavágásmegkezdéseelőtt (mivel a

kilazult fűrészlap miatt megcsúszhat a szerszám, és

elveszítheti az irányítást)

• Viseljen védőszemüveget és zaj elleni fülvédőt 4

• Használjonvédőkesztyűtafűrészlaplevétele

során a szerszámot (a hosszabb használattól a

fűrészlap felforrósodhat)

• Sebességszabályozása

A kerékkel C 2 a fűrészelési sebesség alacsonyról

nagyra állítható be (6 pozíció)

• A fürészelési sebesség beállítása a használt anyagnak

! ha a szerszám nem üzemel amikor a kerék C 2 az

1-es pozícióban van, válasszon egy magasabb

fűrészelésisebességet,majdcsökkentseazta

szerszám üzemelése közben

• Fűrészlap felszerelése 7

! húzzuk ki a kábel dugóját a csatlakozóaljzatból

- nyomja előre a D fűrészlap rögzítőt, és tartsa abban

- helyezze be a fűrészlapot (a fogakkal felfelé,

vagy lefelé) teljes mélységig

- engedje vissza a D fűrészlap rögzítőt

- húzza ki valameddig a fűrészlapot amíg a rögzítő D

derékszögű pozícióba nem kattan

- nyomja be és húzza ki a fűrészlapot, ellenőrizve,

hogy megfelelően rögzült-e

! ügyeljen rá, hogy a D 2fűrészlaprögzítőmeg

legyenszorítvaavágásmegkezdéseelőtt

(mivelakilazultfűrészlapmiattmegcsúszhata

szerszám, és elveszítheti az irányítást)

! ellenőrizze,hogyafűrészlapelejelegalábbegy

teljes lökethosszal túlnyúlik az E talpon

• Fűrészlap eltávolítása 8

- nyomja előre a D fűrészlap rögzítőt, és tartsa

- engedje vissza a D fűrészlap rögzítőt

- az E talp dönthető, hogy minél nagyobb felületen

érintkezzen a munkadarabbal

- állítsa be a talpat, a fűrészt erősen megfogva,

és a talpat a kívánt pozícióba fordítva

• Fűrészlap tároló rekesz 0

- ügyeljen, hogy a F tároló rekesz zárva legyen,

hogy a fűrészlapok ne essenek ki

• A gép üzemeltetése

! biztonságosan rögzítse a munkadarabot

- jelölje ki a vágási vonalat a munkadarabon

válassza ki a kívánt fűrészelési sebességet a kerékkel

- csatlakoztassa a csatlakozót az áramforráshoz (fény B

kapcsol be, amely jelzi, hogy az eszköz áramot kap) !

- fogja a szerszámot egyik kezével a G 2 markolatnál,

míg másik kezével a H 2 elülső markolatnál

- kapcsolja be a gépet

! a szerszámnak el kell érnie a teljes sebességet,

mielőttamunkadarabhozérintenéafűrészlapot

- vezesse végig a szerszám a kijelölt vágási vonal mentén

- támassza szilárdan a munkadarabnak az E 2 talpat,

hogy minimalizálja az ellenerőt és a vibrálást

• A gép vezetése és tartása

! munka közben mindvégig tartsa gépet a szürke

színűmarkolatiterület(ek)en@

- a szellőzőnyílásokat J 2 mindig tartsa szabadon

- ne gyakoroljon túl nagy nyomást a gépre; hagyja, hogy

a gép dolgozzon ön helyett

! ügyeljenrá,hogyafűrészlaptúlérjena

munkadarabon a löketek során #

• A tényleges lökethossz beállítása $

- használja mindkét beállítócsavart K a talp E előre/

hátra csúsztatásához a tényleges lökethossz

meghosszabbításához/csökkentéséhez

! a tényleges lökethossz beállítását ne kísérelje meg

acsavarralL,mertazgyárilagkerültelőbeállításra

Fában és más puha anyagokban alkalmazhat beszúró

vágást, lyuk előfúrása nélkül

- használjon vastag fűrészlapot

- szerelje fel a fűrészlapot, hogy a fogak felfelé nézzenek

- tartsa megfordítva a fűrészt, amint az illusztráción látható

- jelölje ki a vágási vonalat a munkadarabon

- a kerékkel C válassza ki az 1., 2. vagy 3. pozíciót

- döntse meg úgy a szerszám, hogy a fűrészlap ne érjen

hozzá a munkadarabhoz

- kapcsolja be a szerszám, és lassan mélyessze a

fűrészlapot a munkadarabba

- miután a fűrészlap áthatolt a munkadarabon, folytassa

a fűrészelést a kijelölt vágási vonal mentén

! ne használja a beszúró vágást fém anyagokban

• Fontos, hogy mindig megfelelő fürészlapot használjon ^

• Fémek vágása esetén rendszeresen olajozza a fürészlapot

• Szilánkmentes vágás

- a vágást megelőzően ragassza le több rétegben a

vágási vonalat széles szigetelőszalaggal

- a munkadarab színét mindig lefelé fordítsa

• A www.skil.com címen még több ötletet és javaslatot talál

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet és a vezetéket (különös

tekintettel a szellőzőnyílásokra J 2)

! tisztításelőtthúzzakiacsatlakozódugót

• Ha a gép a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a javítással

csak SKIL elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni46

- küldje az összeszerelt gépet a vásárlást bizonyító

számlával együtt a kereskedő vagy a legközelebbi

SKIL szervizállomás címére (a címlista és a gép

szervizdiagramja a www.skil.com címen található)

• Az elektromos kéziszerszámokat, tartozékokat és

csomagolást ne dobja a háztartási szemétbe

(csak EU-országok számára)

- a használt villamos és elektronikai készülékekről szóló

2012/19/EK irányelv és annak a nemzeti jogba való

átültetése szerint az elhasznált elektromos

kéziszerszámokat külön kell gyűjteni, és

környezetbarát módon újra kell hasznosítani

- erre emlékeztet a & jelzés, amennyiben felmerül az

intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Teljes felelösségünk tudatában kijelentjük, hogy jelen

termék a következö szabványoknak vagy kötelezö

hatósági elöírásoknak megfelel: EN 60745, EN 61000,

EN 55014, a 2004/108/EK, 2006/42/EK, 2011/65/EU

elöírásoknak megfelelöen

• Aműszakidokumentációakövetkezőhelyen

található: SKIL Europe BV (PT-SEU/ENG1),

• Az EN 60745 alapján végzett mérések szerint ezen

készülék hangnyomás szintje 90 dB(A) a hangteljesítmény

szintje 101 dB(A) (normál eltérés: 3 dB), a rezgésszám

✱ m/s² (kézre-ható érték; szórás K = 1,5 m/s²)

✱ farostlemezek vágásahoz 12,1 m/s²

✱ fagerenda vágásahoz 12,2 m/s²

• A rezgés-kibocsátási szint mérése az EN 60745

szabványban meghatározott szabványosított teszttel

összhangban történt; ez egy eszköznek egy másik

eszközzel történő összehasonlítására, illetve a

rezgésnek való kitettség előzetes felmérésére

használható fel az eszköznek az említett alkalmazásokra

történő felhasználása során

- az eszköznek eltérő alkalmazásokra, vagy eltérő,

illetve rosszul karbantartott tartozékokkal történő

felhasználása jelentősen emelheti a kitettség szintjét

- az idő, amikor az eszköz ki van kapcsolva, vagy

amikor ugyan működik, de ténylegesen nem végez

munkát, jelentősen csökkentheti a kitettség szintjét

! az eszköz és tartozékai karbantartásával, kezének

melegen tartásával, és munkavégzésének

megszervezésével védje meg magát a
