HASZNÁLATI ÚTMUTATÓ 5255 AA SKIL

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az

alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó

előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja:

Körfűrész 5255/5665/5765

• A készülék rögzített fa munkadarabokban végzett

egyenesvonalú hosszanti és keresztirányú, valamint

45°-os illesztésekhez szolgáló vágások végrehajtására

szolgál; megfelelö fűrészlapok használatával a készülék

szinesfémek, könnyü építési anyagok és müanyagok

fűrészelésére is alkalmazható

• A szerszám nem professzionális használatra készült

• Olvassa el gyelmesen és őrizze meg a használati

D Fűrészlap szorítócsavar

F Alsó fűrészlapvédő pajzs

G Kar a fűrészlapvédő kinyitásához

J Gomb a fűrészelés mélységének beállításához

L Vágásmélység mutató

M Vágási szöget beállító gomb

N Vágási szög mutató

P Csavar a 90°-os sor végi szünettartás módosításához

R Adapter a porszívóhoz

V Biztonsági kapcsoló

Z Vezetőlécet beállító gomb

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK AZ ELEKTROMOS KÉZISZERSZÁMOKHOZ

- FIGYELMEZTETÉS Olvassa el a szerszámgéphez

tartozó biztonsági gyelmeztetéseket, utasításokat,

ábrákat és specikációkat. Az alábbi utasítások gyelmen

kívül hagyása elektromos áramütéshez, tűzhöz és/vagy

súlyos balesethez vezethet.

Őrizze meg a jövőbeli használatra is valamennyi

biztonsági előírást és utasítást.

Az alább alkalmazott “elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

MANUTENZIONE / ASSISTENZA

organizzando i metodi di lavoro65

kéziszerszám ki van kapcsolva, mielőtt bedugná

a csatlakozó dugót a dugaszolóaljzatba,

csatlakoztatná az akkumulátor-csomagot, és

mielőtt felvenné és vinni kezdené az elektromos

kéziszerszámot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón tartja, vagy ha

a készüléket bekapcsolt állapotban csatlakoztatja az

áramforráshoz, ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállító szerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállító szerszám vagy csavarkulcs

sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól

eltérő testtartást, ügyeljen arra, hogy mindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját és a ruháját a mozgó

részektől. A bő ruhát, az ékszereket és a hosszú hajat a

mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni

a por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez

és rendeltetésüknek megfelelően működnek. A

porgyűjtő berendezések használata csökkenti a munka

során keletkező por veszélyes hatását.

h) Ne hagyja, hogy az elektromos kéziszerszám

gyakori használata során szerzett tapasztalatok

olyan önelégültté tegyék, hogy gyelmen kívül

hagyja az idevonatkozó biztonsági alapelveket. Egy

gondatlan művelet egy másodperc törtrésze alatt súlyos

sérüléseket okozhat.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A

munkájához csak az arra szolgáló elektromos

kéziszerszámot használja. Egy alkalmas elektromos

kéziszerszámmal a megadott teljesítménytartományon

belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan

elektromos kéziszerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy távolítsa el az akkumulátor-csomagot (ha

az leválasztható) az elektromos kéziszerszámtól,

mielőtt az elektromos kéziszerszámon beállítási

munkákat végez, tartozékokat cserél vagy a

szerszámot tárolásra elteszi. Ez az elővigyázatossági

intézkedés meggátolja a szerszám akaratlan üzembe

d) A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek ne

férhess nek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

e) Az elektromos kéziszerszámot és tartozékait

gondosan tartsa karban. Ellenőrizze, hogy a

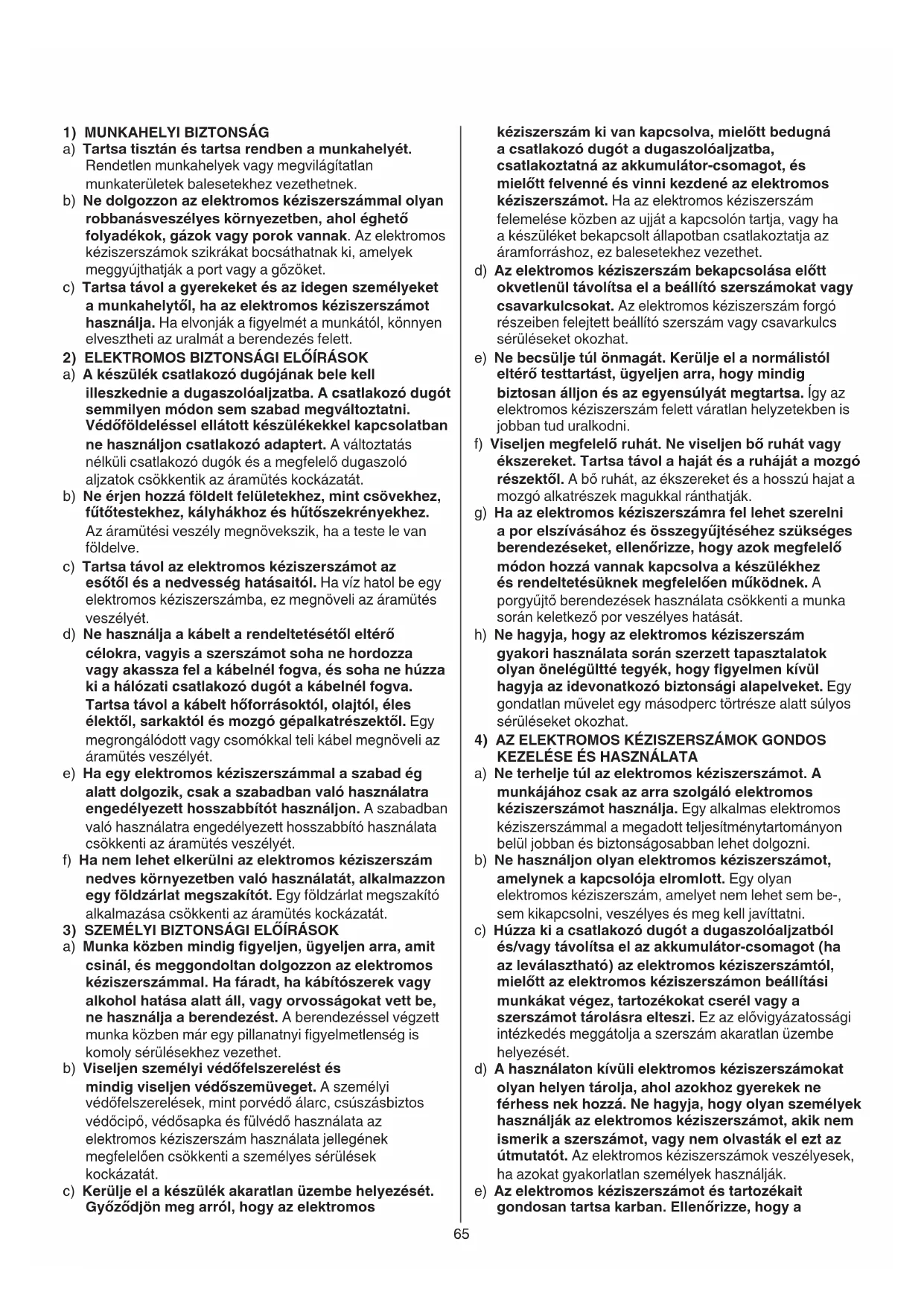

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét.

Rendetlen munkahelyek vagy megvilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat bocsáthatnak ki, amelyek

meggyújthatják a port vagy a gőzöket.

c) Tartsa távol a gyerekeket és az idegen személyeket

a munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a gyelmét a munkától, könnyen

elvesztheti az uralmát a berendezés felett.

2) ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell

illeszkednie a dugaszolóaljzatba. A csatlakozó dugót

semmilyen módon sem szabad megváltoztatni.

Védőföldeléssel ellátott készülékekkel kapcsolatban

ne használjon csatlakozó adaptert. A változtatás

nélküli csatlakozó dugók és a megfelelő dugaszoló

aljzatok csökkentik az áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez,

fűtőtestekhez, kályhákhoz és hűtőszekrényekhez.

Az áramütési veszély megnövekszik, ha a teste le van

c) Tartsa távol az elektromos kéziszerszámot az

esőtől és a nedvesség hatásaitól. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az áramütés

d) Ne használja a kábelt a rendeltetésétől eltérő

célokra, vagyis a szerszámot soha ne hordozza

vagy akassza fel a kábelnél fogva, és soha ne húzza

ki a hálózati csatlakozó dugót a kábelnél fogva.

Tartsa távol a kábelt hőforrásoktól, olajtól, éles

élektől, sarkaktól és mozgó gépalkatrészektől. Egy

megrongálódott vagy csomókkal teli kábel megnöveli az

e) Ha egy elektromos kéziszerszámmal a szabad ég

alatt dolgozik, csak a szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy földzárlat megszakítót. Egy földzárlat megszakító

alkalmazása csökkenti az áramütés kockázatát.

3) SZEMÉLYI BIZTONSÁGI ELŐÍRÁSOK

a) Munka közben mindig gyeljen, ügyeljen arra, amit

csinál, és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be,

ne használja a berendezést. A berendezéssel végzett

munka közben már egy pillanatnyi gyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és

mindig viseljen védőszemüveget. A személyi

védőfelszerelések, mint porvédő álarc, csúszásbiztos

védőcipő, védősapka és fülvédő használata az

elektromos kéziszerszám használata jellegének

megfelelően csökkenti a személyes sérülések

c) Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos66

f) Hasítás esetén mindig használjon vezetőlécet

vagy egy egyenes élvezetőt. Ez javítja a forgácsolás

pontosságát és csökkenti a fűrészlap berágódásának

g) Mindig csak a helyes méretű és a készüléknek

megfelelő rögzítő (például csillagalakú vagy

körkeresztmetszetű) nyilással ellátott fűrészlapokat

használjon. Azok a fűrészlapok, amelyek nem illenek

hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben

és ahhoz vezetnek, hogy a kezelő elveszti a készülék

h) Soha ne használjon sérült, vagy pontatlan méretű

alátéteket vagy csavarokat. A fűrészlap alátéteit és

a csavart - az optimális és biztonságos üzemeltetés

érdekében - kimondottan a berendezéshez tervezték.

2) VISSZAÜTÉS - OKOK ÉS MEGFELELŐ ELŐĺRÁSOK

• A visszaütés egy olyan hirtelen reakciója a beékelődött,

berágódott vagy nem tengelyvonalban illeszkedő

fűrészlapnak, amely a kontrollálhatatlanná vált szerszám

felemelkedését, illetve a szerszámnak a munkadarabból,

a használó fele történő kiugrását eredményezi

• Amikor a vágási rés behúzásakor a fűrészlap beszorul

illetve erősen berágódik, a fűrészlap forgása lelassul,

és a motor-visszahatás a szerszámot rohamosan a

szerszám használójának irányába kényszeríti

• Ha a fűrészlap elntul vagy a vágási résből kilép, a

fűrészlap hátsó részénél lévő fogak belekaphatnak a fa

felületébe, mely a fűrészlapnak a vágási résből történő

kiugrását és a szerszámnak a használó irányába történő

visszaütését eredményezi

• A visszaütés a szerszám helytelen és/vagy nem

rendeltetésszerű használatából illetve rendellenes

körülményekből fakad, és az alább javasolt megfelelő

elővigyázatosság betartása révén elkerülhető

a) Használat közben fogja a szerszámot két kézzel,

és karjai úgy helyezkedjenenek el, hogy ellenáljon

a visszaütés következtében fellépő erőknek.

Ügyeljen arra, hogy teste a vágótárcsa jobb

vagy bal oldalán helyezkedjen el, és sohasem

a fűrészlappal egyvonalban. A visszaütő erő

következtében a szerszám hátrafele ugorhat, amelyet

azonban a fentiekben leírt biztonsági óvintézkedésekkel

a felhasználó biztonsággal uralhat, amennyiben betartja

b) A fűrészlap beékelődése, vagy a vágási folyamat

bármely okból történő megszakadása esetén,

engedje el a kioldó gombot, és tartsa mozdulatlanul

a fűrészgépet az anyagban, amíg a fűrészlap

teljesen le nem áll. Soha ne húzza visszafele

a fűrészlapot, illetve ne próbálja eltávolítani a

szerszámot a munkadarabból a fűrészlap mozgó

állapotában, vagy a szerszám esetleges visszaütése

során. Vizsgálja ki az okot, és tegyen megfelelő

lépéseket a fűrészlap beszorulásának megelőzése

érdekében. Kerülje a szögek/csavarok elvágását.

c) A forgácsolás újraindításakor, helyezze a

fűrészlapot a vágási résbe, és ellenőrizze, hogy a

fogak ne legyenek beakaszkodva a munkadarabba.

Ha a fűrészlap szorul, előfordulhat, hogy a szerszám

újraindításakor a fűrészlap szabálytalanul kiugrik a vágási

résből vagy szerszám visszaüt.

d) A nagyméretű lemezeket támassza alá, hogy

ennek révén minimumra csökkentse a fűrészlap

beékelődésének és a visszaütésnek rizikóját.

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve

vagy megrongálódva olyan alkatrészek, amelyek

hatással lehetnek az elektromos kéziszerszám

működésére. A megrongálódott részeket a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel rendelkező és

gondosan ápolt vágószerszámok ritkábban ékelődnek be

és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak

használja. Vegye gyelembe a munkafeltételeket és

a kivitelezendő munka sajátosságait. Az elektromos

kéziszerszám eredeti rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez vezethet.

h) Tartsa szárazon, tisztán és olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket.

A csúszós fogantyúk és markoló felületek váratlan

helyzetekben lehetetlenné teszik az elektromos

kéziszerszám biztonságos kezelését és irányítását.

a) Az elektromos kéziszerszámot csak szakképzett

személyzet és csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos szerszám

BIZTONSÁGI ELŐĺRÁSOK KÖRFŰRÉSZEKHEZ

1) FŰRÉSZELÉSI ELJÁRÁS

VESZÉLY: Sohase tegye be a kezét a fűrészelési

területre és sohase érjen hozzá a fűrészlaphoz.

Fogja meg a másik kezével a pótfogantyút vagy

a motorházat. Ha mindkét kezével fogja a fűrészt, a

fűrészlap nem sértheti meg a kezét.

b) Ne érintse a munkadarab alsó részét. A védőburkolat

nem nyújt védelmet a fűrészlappal szemben a

munkadarab alsó részénél.

c) Állítsa be a vágási mélységet, a munkadarab

vastagságának megfelelően. Legkevesebb a

vágótárcsa 1 fogának kell látszódnia a munkadarab

d) Sohase a kezével, vagy a lábán, vagy a lábával

próbálja meg a fűrészelésre kerülő munkadarabot

lefogni. A megmunkálásra kerülő munkadarabot

mindig egy stabil felfogó egységre rögzítse. Nagyon

fontos, hogy a munkadarabot biztonságosan rögzítse,

hogy csökkentse annak veszélyét, hogy a munkadarab

vagy a készülék nekivágódjon valamelyik testrésznek, a

fűrészlap beékelődjön, vagy hogy a kezelő elveszítse az

uralmát a körfűrész felett.

e) Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha olyan munkát

végez, amelynek során a betétszerszám feszültség

alatt álló, kívülről nem látható vezetékekhez, vagy a

készülék saját hálózati csatlakozó kábeljéhez érhet.

Ha a berendezés egy feszültség alatt álló vezetékhez ér,

az elektromos kéziszerszám fémrészei szintén feszültség

alá kerülnek és áramütéshez vezetnek.67

• Ne munkáljon meg a berendezéssel azbesztet

tartalmazó anyagokat (az azbesztnek rákkeltő hatása

• Az anyagból származó por, mint például az ólmot,

néhány fafajtát, ásványi anyagokat és fémet

tartalmazó festék, káros lehet (a por érintése vagy

belégzése allergiás reakciókat és/vagy légzőszervi

betegségeket okozhat a kezelő, illetve a közelben állók

esetében); viseljen pormaszkot és amennyiben

csatlakoztatható, dolgozzon porelszívó

• Bizonyos porfajták rákkeltő besorolással rendelkeznek

(ilyen például a tölgy- és a bükkfa pora), különösen a fa

kondicionálására szolgáló adalékokkal együtt; viseljen

pormaszkot és amennyiben csatlakoztatható,

dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat

azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Kizárólag integrált kapcsolóval ellátott körfűrészasztalt

használjon, amely egy esetleges áramszünet után

megakadályozza a gép újraindítását

• Kizárólag integrált hasítóéket ellátott körfűrészasztalt

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők

alkalmazása esetén tudja garantálni a gép

problémamentes működését

• Csak olyan fűrészlapokat használjon, amelyek

megfelelnek az ezen kezelési utasításban megadott

adatoknak és amelyeket az EN 847-1 szabványnak

megfelelően ellenőriztek és megfelelőnek találtak

• Csak olyan tartozékot használjon, amelyek legmagasabb

megengedett fordulatszáma legalább akkora, mint a

berendezés legmagasabb üresjárati fordulatszáma

• Csak 170 mm tengelyfurat átmérővel rendelkező,

170 mm és 16 mm közötti külső átmérőjű fűrészlapot

• Csak 184 mm tengelyfurat átmérővel rendelkező,

184 mm és 16 mm közötti külső átmérőjű fűrészlapot

használjon (5665/5675)

• Sohase használja készülékét HSS acélból készült

• Ezt a készülékhez ne használjon csiszoló- vagy

• Mindig ellenőrizze, hogy a hálózati feszültség

megegyezik-e a szerszám adattábláján feltüntetett

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög

vagy hasonló sérüléseket ne okozhasson; a munka

megkezdése előtt eltávolítandó

• Mielőtt elkezdené a vágást, távolitson el minden akadályt

• Rögzítse a munkadarabot (befogókészülékkel vagy

satuval befogott munkadarabot sokkal biztonságosabban

lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon

alkalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát (ha egy elektromos

vezetékeket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet; egy gázvezeték megrongálása

robbanást eredményezhet; egy vízvezetékbe való

behatolás anyagi károkhoz és áramütéshez vezethet)

• Használjon teljesen letekert és biztonságos

hosszabbítókábelt, 16 A-es teljesítménnyel

Nagyméretű lemezek, saját súlyuknál fogva, hajlamosak

a belógásra. A lemezt, közel a vágásvonalhoz és a lemez

széléhez, mindkét végén alá kell támasztani.

e) Ne használjon életlen vagy megrongálódott

fűrészlapot. Életlen vagy helytelenül illesztett fűrészlap

keskeny vágási rést hoz létre, amely túlzott súrlódást, a

fűrészlap berágódását és visszaütést eredményez.

f) Forgácsolás megkezdése előtt, a vágásmélységet

és a vágási szöget beállító rögzítőkarokat meg kell

szorítani illetve rögzíteni kell. Ha a vágási művelet

során a fűrészlap-beállítás elcsúszik, előfordulhat, hogy a

fűrészlap beszorul vagy a szerszám visszaüt.

g) Ha egy meglévő falban, vagy más be nem látható

területen fűrészel, járjon el különös óvatossággal.

Az anyagba besűllyedő fűrészlap a fűrészelés közben

kívülről nem látható akadályokban megakadhat és egy

visszarúgáshoz vezethet.

3) A ALSÓ FŰRÉSZLAPVÉDŐ PAJZSOT MŰKÖDÉSE

a) Minden egyes használat előtt ellenőrizze az alsó

fűrészlapvédő pajzsot annak megfelelő csukódása

szempontjából. Ne üzemeltesse a szerszámot, ha

az alsó fűrészlapvédő pajzs nem mozog szabadon,

illetve nem csukódik be azonnal. Soha ne rögzítse

vagy kösse ki az alsó fűrészlapvédő pajzsot annak

nyitott állapotában. Ha a szerszám véletlenül leesik,

az alsó fűrészlapvédő pajzs behorpadhat. Húzzuk

ki a kábel dugóját a csatlakozóaljzatból, emelje fel a

pajzsot a visszahúzó fogantyúnál fogva, és ellenőrizze a

burkolatot, hogy az szabadon mozogjon, illetve ne érintse

a fűrészlapot vagy a szerszám más részét egyetlen

vágómélység/-szög esetén sem.

b) Ellenőrizze az alsó fűrészlapvédő pajzs rugójának

működését. Ha a védőburkolat és a rugó nem

működik rendesen, használat előtt szervizelni kell

a szerszámot. Előfordulhat, hogy az alsó fűrészlapvédő

pajzs lassan működik a megsérült alkatrészek, tapadós

bevonat, lerakódott anyagrészecskék miatt.

c) Az alsó fűrészlapvédő pajzsot csak olyan sajátos

helyzetben szabad kézzel lehajtani, mint pl. beszúró

vagy összetett forgácsolás. Emelje meg az alsó

pajzsot a visszahúzó fogantyúnál fogva, és amint

a fűrészlap behatol az anyagba, engedje el. Minden

más vágóművelet esetén az alsó fűrészlapvédő pajzsnak

automatikusan kell működnie.

d) Mielőtt a szerszámot a munkapadra vagy a földre

helyezné, minden esetben ellenőrizze, hogy az

alsó fűrészlapvédő pajzs fedi-e a fűrészlapot.

Egy védetlen fűrészlap, vagy egy lelassuló mozgás a

fűrészlap visszafele történő mozgását eredményezi,

elvágva mindent ami az útjába kerül. Legyen tudatában

a kioldó gomb elengedése és a fűrészlap leállása közt

eltelő időtartamnak.

KIEGÉSZÍTŐ BIZTONSÁGI ELŐĺRÁSOK

ÁLTALÁNOS TUDNIVALÓK

• A készüléket csak 16 éven felüli személyek használják

• Ez a készülék nedves vágási munkálatokhoz nem

• Mindig húzza ki a dugaszolóaljzatot mielőtt

tartozékot cserélne vagy bármit változtatna a gép

• Soha ne használja a szerszámot ha a kábel sérült;

cseréltesse ki szakértő által68

• Vágási szög beállítás (0-45°)

- engedje ki az M gombot

- döntse el a gépet, ammedig az N mutató a kívánt

vágási szöget el nem érte

- húzza meg az M gombot

! ferde síkú vágás esetén a vágásmélység nem

egyezik meg a vágásmélység-skálán látható

• 90°-os Vágásí szög ellenörzése

- a K lábazatot maximális vágási mélységre kell állítani

- a vágási szöget 0°-ra kell állítani és meghúzni

- ellenörize a 90°-os vágási szöget a fűrészlap és a

lábazat alsó részénél egy szögmérővel

- ha beállításra van szükség, engedje ki az M gombot és

használja a beállítócsavart P az ábra szerint

• Állítható leolvasó Q

- a gép pontos használata érdekében vágjon a

munkadarabon a rajzolt vonal mentén

- egyenes 0°-os vagy 45°-os vágásiszög érdekében

használja a megfelelő mutatóvonalat

! a lábazat nagyobbik része feküdjön fel a

- kívánság szerint állítható aszerint, hogy a hulladék a

fűrészlap külső vagy belső felére essen

! a vágási szélességet a fűrészlapfogak szélessége

határozza meg és nem a fűrészlap vastagsága

! a tényleges vágásvonal ellenörzése érdekében,

mindig tegyen elöször egy próbavágást

- az R adapterre a legkedvezöbb porfelvételhez

! gyeljen arra, hogy a porszívócső soha ne

akadályozza az alsó fűrészlapvédő nyílást vagy a

- használjunk porzsákot (2610387402 SKIL tartozék)

! ne használja porzsákot/porszívót fém vágása

• A gép üzemeltetése

- a dugaszoló aljzatot a konnektorba dugja be

- mindig fogja meg az egyik kezével a S fogantyút a

másikkal pedig az T fogantyút

- a gépet helyezze a lábazat előoldalával a

! ellenőrizze, hogy a fűrészlapfogak nem szorultak-e

- kapcsolja be a gépet úgy, hogy mindig először a V

gombot (= biztonsági kapcsoló, amelyiket nem lehet

rögzíteni) benyomja, és utána a W kapcsolót meghúzza

! a körfűrésznek teljes fordulatszámon kell

működnie mielőtt a munkadarabba vezetjük

- az F fűrészlapvédő automatikusan kinyílik, amikor

belevezetjük a fűrészlapot a munkadarabba (a

fűrészlapvédőt csak speciális vágásoknál nyissa ki

kézzel; ehhez a G kart használja)

! ne erőltesse a szerszámot (alkalmazzon enyhe

és folyamatos nyomást a vágópenge hegy

túlhevülésének, műanyagok vágásakor pedig a

munkadarab megolvadásának megelőzésére)

! munka közben mindvégig tartsa gépet a szürke

színű markolati terület(ek)en

- a vágás befejezésével kapcsolja ki a gépet úgy, hogy a

W kapcsolót kikapcsolja

! ellenörizze, hogy a fürészlap teljesen leállt mielőtt

a gépet a munkadarabtól eltávolítja

• Munka közben a zaj meghaladhatja a 85 dB(A);

• Sohase használja a készüléket az eredeti védöburkolat

• Ne próbáljon nagyon kisméretű munkadarabot vágni

• A géppel ne dolgozzon feje felett

• Amennyiben készüléke hirtelen megáll vagy a normálistól

eltérő működést ill. szokatlan, idegen furcsa zajokat

észlel, úgy a készüléket azonnal kapcsolja ki és a kábelt

húzza ki a fali dugaszoló aljzatból

• Ha a kábel munka közben megsérül vagy el van vága, ne

érjen a kábelhoz, hanem azonnal húzza ki a konektorból

A HASZNÁLATOT KÖVETÖEN

• A gépet soha ne hagyja bekapcsolt állapotban, ha már

• Készülékének kikapcsolása után a fűrészlap leállását

semmilyen külsö behatással (kézzel, valamely tárggyal),

ne kisérelje meg gyorsítani

A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK MAGYARÁZATA

Használat előtt olvassa el a használati utasítást

Kettős szigetelés (földelővezeték nem szükséges)

A gépet ne dobja a háztartási szemétbe

• Fűrészlap felszerelése

! húzzuk ki a kábel dugóját a csatlakozó aljzatból

- vegye ki a hatszögkulcsot A a tartóból B

- nyomja be a tengelyt reteszelő C gombot és tartsa

benyomva, amíg a hatszögkulcsot az elfordítva

eltávolítja a fűrészlap D szorítócsavarját

! csak akkor nyomja be a tengelyt reteszelő

C gombot, amikor a készülék üzemen kívüli

- engedje el a tengelyt reteszelő C gombot

- távolítsa el az E peremes gyűrűt

- nyissa ki az alsó F fűrészlapvédőt a G karral, és a kart

lenyomva tartva szerélje ki a fűrészlapot úgy, hogy

a fűrészlapra nyomtatott nyíl valamint a fogak iránya

megegyezzen a felső fűrészlapvédő részén látható nyíl

- engedje vissza az alsó F fűrészlapvédőt

- helyezze vissza az E peremes gyűrűt

! ügyeljen arra, hogy a peremes gyűrűknek a

fűrészlappal érintkező felületei H teljesen tiszták

legyenek és felhelyezésük a megfelelő irányban

- nyomja be a tengelyt reteszelő C gombot, és tartsa

benyomva, amíg a fűrészlap szorítócsavarját kézzel

megszorítja, majd azt a fűrészlapkulccsal ismételten

meghúzza az 1/8 fordulattal (meggátolja a fűrészlap

megcsúszását, amennyiben az nagy ellenállásba

ütközne, ill. csökken a motor túlterhelése és

- engedje el a tengelyt reteszelő C gombot

• Vágásmélység beállítás

- az optimális vágás érdekében nem célszerű, ha a

körfűrészlap több mint 3 mm-t kilóg a munkadarabból

- engedje ki az J gombot

- emelje/engedje a K lábazatot amíg az L mutató eléri a

kivánt vágásmélységet el nem érte

- húzza meg az J gombot69

• Vegye gyelembe, hogy a garancia nem fedi le a

túlterhelés és a gép helytelen használata miatt okozott

károkat (a SKIL garanciális feltételeit elolvashatja a

www.skil.com oldalon, vagy kérdezze meg kereskedőjét)

• Az elektromos kéziszerszámokat, tartozékokat és

csomagolást ne dobja a háztartási szemétbe (csak

EU-országok számára)

- a használt villamos és elektronikai készülékekről

szóló 2012/19/EK irányelv és annak a nemzeti jogba

való átültetése szerint az elhasznált elektromos

kéziszerszámokat külön kell gyűjteni, és környezetbarát

módon újra kell hasznosítani

jelzés, amennyiben felmerül az

intézkedésre való igény

• Az EN 62841-es szabványnak megfelelően végzett

mérés szerint a szerszám hangnyomása 97 dB(A),

hangerőszintje 108 dB(A) (bizonytalanság K = 3 dB),

a vibráció pedig ✱ (háromtengelyű vektor összege;

bizonytalanság K = 1,5 m/s²)

✱ fa fűrészelése 2,6 m/s²

✱ fémek fűrészelése 2,2 m/s²

• A rezgés-kibocsátási szint mérése az EN 62841

szabványban meghatározott szabványosított teszttel

összhangban történt; ez egy eszköznek egy másik

eszközzel történő összehasonlítására, illetve a rezgésnek

való kitettség előzetes felmérésére használható fel

az eszköznek az említett alkalmazásokra történő

- az eszköznek eltérő alkalmazásokra, vagy eltérő,

illetve rosszul karbantartott tartozékokkal történő

felhasználása jelentősen emelheti a kitettség szintjét

- az idő, amikor az eszköz ki van kapcsolva, vagy amikor

ugyan működik, de ténylegesen nem végez munkát,

jelentősen csökkentheti a kitettség szintjét

! az eszköz és tartozékai karbantartásával, kezének

melegen tartásával, és munkavégzésének

megszervezésével védje meg magát a rezgések

• Vezetősín (2610Z04064 sz. SKIL tartozék) és adapter

együttes használata esetén a vágás mélysége 90°-os és

45°-os vágásnál egyaránt 14 mm-rel csökken

• Vágás közben a munkadarab használandó oldala mindig

lefelé mutasson annak érdekében, hogy sérülések a

munkadarab használandó oldalán minimálisak legyenek

• Mindig csak éles és az elvégzendő munkálatokhoz

megfelelő típusú fűrészlapokat használjon

- a vágás minősége egyaránt növekszik a fűrészfogak

- keményfémlapkás fűrészlapnak 30-szor hosszabb az

élettartama mint egy hagyományosé

- pontos párhuzam vágásokhoz

- kétoldalúan helyezhető be a lábazatra

Vezetőléc beállítása

- engedje ki az Z gombot

- állítsa be a kívánt vágási szélességet a vezetőlécen

lévő számozás alapján (a Q leolvasót a 0-referenciához

- húzza meg az Z gombot

- a kívánt vágási mélységet állítsa be

- döntse előre a gépet úgy, hogy a leolvasó Q a

munkadarabon jelölt vonalra mutasson

- nyissa ki az alsó F fűrészlapvédőt a G karral

- mielőtt a fűrészlap beleér a munkadarabba kapcsolja

be a gépet, és a körfűrészgép hátsó részét lassan

nyomja lefelé úgy, hogy az előoldalon lévő lábazat

széle legyen a terhelendő pont

- a gépet lassan engedje lefelé és egyidejűleg nyomja

- a G kart engedje ki, amint a fűrészlap behatol az

! a gépet soha ne húzza hátrafelé

• Nagyméretű lemezek vagy táblák vágása

- a vágásvonal mentén támasza alá a lemezt egy

munkaasztalon vagy a földön

! allítsa be a vágás mélységét úgy, hogy a lemezt

elvágja de vigyázzon, hogy a tartóba ne vágjon

- amennyiben a vezetőléc nem engedi a kivánt

szélesség beállítását, úgy szögeljen egy egyenes

falécet a munkadarabra, amely vezetőlécként működne

a gépet használja a jobb oldali lábazattal a vezetőlécen

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet és a vezetéket (különös

tekintettel a szellőzőnyílásokra )

! tisztítás előtt húzza ki a csatlakozódugót

• Az alsó fűrészlapvédő F

alatti területet mindig tartsa

tisztán (sűrített levegővel vagy kefével távolítsa el a port

• Közvetlen a használat után tisztítsa meg a körfűreszlapot

(főleg a gyantától és a ragasztótól)

• Ha a gép a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a

javítással csak SKIL elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító

számlával együtt a kereskedő vagy a legközelebbi

SKIL szervizállomás címére (a címlista és a gép

szervizdiagramja a www.skil.com címen található)70
