ПОСІБНИК КОРИСТУВАЧА 5255 AA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Заява про відповідність ЄС

Дискова пила Товарний номер

Мизаявляємо під нашу одноособову відповідальність, що названі вироби

відповідають усім чинним положенням нищеозначених директив і

розпоряджень, а також нижчеозначеним нормам.

Технічна документація зберігається у:

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

Під поняттям “електроприлад” в цих попередженнях

мається на увазі електроприлад, що працює від мережі

(з електрокабелем) або від акумуляторної батареї (без

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та

прибирайте його. Безлад або погане освітлення

на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де

існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроприлади

можуть породжувати іскри, від яких може займатися

c) Під час працювання з приладом не підпускайте

до робочого місця дітей та інших людей. Ви

можете втратити контроль над приладом, якщо Ваша

увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки.

Не дозволяється що-небудь міняти в штепселі.

Для роботи з приладами, що мають захисне

заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик удару електричним струмом.

b) Уникайте контакту частей тіла із заземленими

поверхнями, як напр., трубами, батареями

опалення, печами та холодильниками. Коли Ваше

тіло заземлене, існує збільшена небезпека удару

електричним струмом.

c) Захищайте прилад від дощу та вологи. Попадання

води в електроінструмент збільшує ризик удару

електричним струмом.

d) Не використовуйте кабель для перенесення

приладу, підвішування або витягування

штепселя з розетки. Захищайте кабель від

жари, олії, гострих країв та деталей приладу, що

рухаються. Пошкоджений або закручений кабель

збільшує ризик удару електричним струмом.

e) Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що допущений для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

удару електричним струмом.

f) Якщо не можна запобігти використанню

електроприладу у вологому середовищі,

використовуйте пристрій захисту від витоку в

землю. Використання зристрою захисту від витоку в

землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви

робите, та розсудливо поводьтеся під час

роботи з електроприладом. Не користуйтеся

приладом, якщо Ви стомлені або знаходитеся

під дією наркотиків, спиртних напоїв або лік.

Мить неуважності при користуванні приладом може

призводити до серйозних травм.

b) Вдягайте особисте захисне спорядження

та обов’язково вдягайте захисні окуляри.

Вдягання особистого захисного спорядження,

як напр., - в залежності від виду робіт - захисної

маски, спецвзуття, що не ковзається, каски або

навушників,зменшує ризиск травм.

его вспомогательные приспособления в

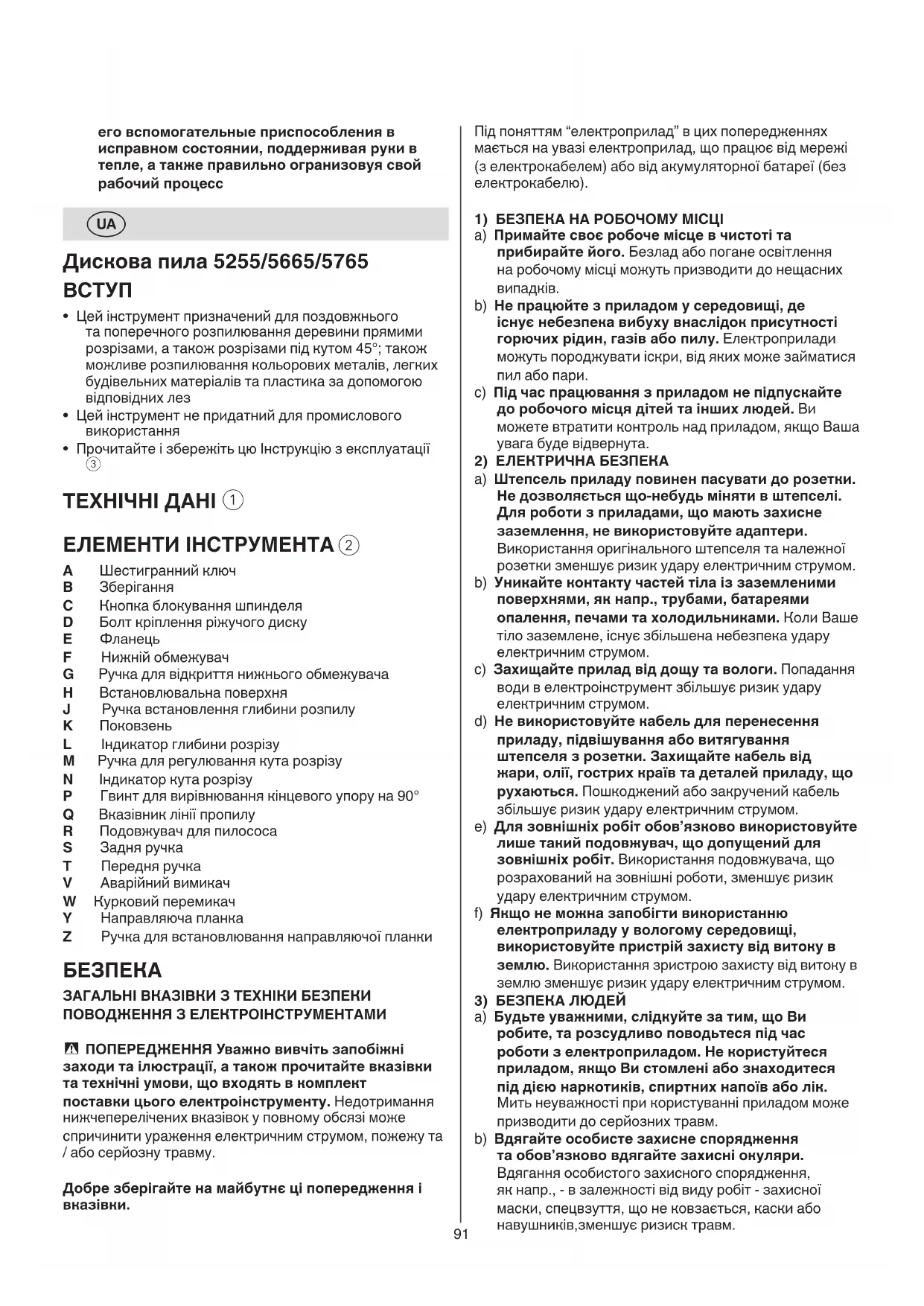

• Цей інструмент призначений для поздовжнього

та поперечного розпилювання деревини прямими

розрізами, а також розрізами під кутом 45°; також

можливе розпилювання кольорових металів, легких

будівельних матеріалів та пластика за допомогою

• Цей інструмент не придатний для промислового

• Прочитайте і збережіть цю Інстpукцію з експлуатації

C Кнопка блокування шпинделя

D Болт кріплення ріжучого диску

G Ручка для відкриття нижнього обмежувача

H Встановлювальна поверхня

J Ручка встановлення глибини розпилу

L Індикатор глибини розрізу

M Ручка для регулювання кута розрізу

N Індикатор кута розрізу

P Гвинт для вирівнювання кінцевого упору на 90°

Q Вказівник лінії пропилу

R Подовжувач для пилососа

W Курковий перемикач

Y Направляюча планка

Z Ручка для встановлювання направляючої планки

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ

- ПОПЕРЕДЖЕННЯ Уважно вивчіть запобіжні

заходи та ілюстрації, а також прочитайте вказівки

та технічні умови, що входять в комплект

поставки цього електроінструменту. Недотримання

нижчеперелічених вказівок у повному обсязі може

спричинити ураження електричним струмом, пожежу та

/ або серйозну травму.

Добре зберігайте на майбутнє ці попередження і

відремонтувати в авторизованій майстерні, перш

ніж ними можна знову користуватися. Велика

кількість нещасних випадків спричиняється поганим

доглядом за електроприладами.

f) Тримайте різальні інструменти добре

нагостреними та в чистоті. Старанно доглянуті

різальні інструменти з гострим різальним краєм

менше застряють та їх легше вести.

g) Використовуйте електроприлади, приладдя

до них, робочі інструменти т.і. відповідно до

цих вказівок. Беріть до уваги при цьому умови

роботи та специфіку виконуваної роботи.

Використання електроприладів для робіт, для

яких вони не передбачені, може призводити до

небезпечних ситуацій.

h) Тримайте рукоятки і поверхні захвату сухими і

чистими, слідкуйте, щоб на них не було оливи

або густого мастила. Слизькі рукоятки і поверхні

захвату унеможливлюють безпечне поводження

з електроінструментом та його контролювання в

неочікуваних ситуаціях.

a) Віддавайте свій прилад на ремонт лише

кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це

забезпечить безпечність приладу на довгий час.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ДИСКОВИХ

НЕБЕЗΠЕКА : Не πідставляйте руки в зону

розπилιовання і πід πиляльний диск. Другою

рукою тримайтеся за додаткову рукоятку

або за корπус мотора. Якщо Ви будете обома

руками триматися за πилку, Ви захистите руки від

b) Не просовуйте руки під виріб, що розпилюється.

Обмежувач не захистить Вас від леза під виробом.

c) Відрегулюйте глибину розпилу відповідно до

товщини виробу, що розпилюється. Зубці пили

мають лише частково виглядати з-під виробу.

d) Ніколи не тримайте розпилювану деталь в

руці або на колінах. Зафіксуйте оброблювану

деталь у стабільному кріпленні. Щоб зменшити

ризик бути зачепленим, застрявання пиляльного

диска або втрати контролю над ним, важливо, щоб

оброблювана деталь була добре закріплена.

e) При роботах, коли робочий інструмент

може зачепити заховану електропроводку

або власний шнур живлення, тримайте

електроприлад за ізольовані рукоятки.

Зачеплення електропроводки заряджує металеві

частини електроприладу і призводить до удару

електричним струмом.

f) Під час поздовжнього розпилювання завжди

використовуйте спрямовуючу планку або

спрямовувач країв. Це покращує точність розрізу та

зменшує вірогідність заїдання леза.

g) Завжди використовуйте лише пиляльні диски

правильного розміру і з відповідною формою

посадочного отвору (напр., зірчастої або

круглої форми). Пиляльні диски, що не пасують до

c) Уникайте ненавмисного вмикання. Перш ніж

вмикати електроприлад в електромережу або

встромляти акумуляторну батарею, брати його

в руки або переносити, впевніться в тому, що

електроприлад вимкнутий. Тримання пальця на

вимикачі під час перенесення електроприладу або

встромляння в розетку увімкнутого приладу може

призводити до травм.

d) Перед тим, як вмикати прилад, приберіть

налагоджувальні інструменти та гайковий ключ.

Знаходження налагоджувального інструмента або

ключа в деталі, що обертається, може призводити

e) Не переоцінюйте себе. Зберігайте стійке

положення та завжди зберігайте рівновагу.

Це дозволить Вам краще зберігати контроль над

приладом у несподіваних ситуаціях.

f) Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся й

одяг до деталей, що рухаються. Просторий одяга,

прикраси та довге волосся можуть попадати в деталі,

g) Якщо існує можливість монтувати

пиловідсмоктувальні або пилоуловлювальні

пристрої, переконайтеся, щоб вони були добре

під’єднані та правильно використовувалися.

Використання пиловідсмоктувального пристрою

може зменшити небезпеки, зумовлені пилом.

h) Добре знання електроінструментів, отримане в

результаті частого їх використання, не повинно

призводити до самовпевненості й ігнорування

принципів техніки безпеки. Необережна дія може

в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

a) Не перевантажуйте прилад. Використовуйте

такий прилад, що спеціально призначений для

певної роботи. З придатним приладом Ви з меншим

ризиком отримаєте кращі результати роботи,

якщо будете працювати в зазначеному діапазоні

b) Не користуйтеся приладом з пошкодженим

вимикачем. Прилад, який не можна увімкнути

або вимкнути, є небезпечним і його треба

c) Перед тим, як регулювати що-небудь на

приладі, міняти приладдя або ховати прилад,

витягніть штепсель із розетки та/або витягніть

акумуляторну батарею, якщо вона знімається.

Ці попереджувальні заходи з техніки безпеки

зменшують ризик ненавмисного запуску приладу.

d) Зберігайте електроприлади, якими Ви саме не

користуєтесь, далеко від дітей. Не дозволяйте

користуватися електроприладом особам, що

не знайомі з його роботою або не читали ці

вказівки. У разі застосування недосвідченими

особами прилади несуть в собі небезпеку.

e) Старанно доглядайте за електроінструментами

і приладдям. Перевірте, щоб рухомі деталі

приладу бездоганно працювали та не заїдали, не

були поламаними або настільки пошкодженими,

щоб це могло вплинути на функціонування

приладу. Пошкоджені деталі треба93

занурений пиляльний диск може заблокуватися і

3) ФУНКЦІЯ НИЖНЬОГО ОБМЕЖУВАЧА

a) Перед кожним використання перевірте, чи

добре закривається нижній обмежувач. Не

використовуйте пилу, якщо нижній обмежувач

не пересувається вільно та не закривається

негайно. Ніколи не фіксуйте нижній обмежувач

у відкритому положенні. В разі випадкового

падіння пили нижній обмежувач може погнутись.

Вийняти вилку з розетки, підніміть нижній обмежувач

за допомогою ручки, що відводиться назад, та

впевніться, що він вільно рухається, не чіпаючи леза

або будь-якої іншої частини інструменту, під всіма

кутами та на будь-яку глибину розрізу.

b) Перевірте функціонування пружини

нижнього обмежувача. В разі некоректного

функціонування обмежувача та пружини перед

їх використанням треба провести їх технічне

обслуговування. Нижній обмежувач може

працювати надто повільно внаслідок пошкодження

якихось деталей, утворення клейкого нальоту або

c) Нижній обмежувач може втягуватись вручну

тільки для виконання особливих розрізів, таких

як врізання та складні розрізи. Підніміть нижній

обмежувач, відтягнувши ручку, та щойно лезо

увійде в матеріал, відпустіть нижній обмежувач.

В усій інших випадках розпилювання нижній

обмежувач має функціонувати в автоматичному

d) Кожного разу, перш ніж поставити пилу на

верстат або підлогу, перевіряйте, чи покриває

нижній обмежувач лезо. Незахищене лезо, що

рухається за інерцією, викликає зворотній рух пили,

що розпилюватиме все на своєму шляху. Зважайте

на час, необхідний для повної зупинки леза після

того, як вимикач було відпущено.

ДОДАТКОВІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

• Цей інструмент не можна використовувати особам

• Цей інструмент не підходить для мокрого

• Перед регулюванням або заміною приладдя

обов’язково вийміть вилку із сітьової розетки

• Ніколи не використовуйте інструмент з пошкодженим

шнуром; його повинен замінити кваліфікований

• Не обробляйте матеріали, що містять асбест

(асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча

фарба, деякі породи дерева, мінерали й метал,

може бути шкідливим (контакт із таким пилом

або його вдихання може стати причиною

виникнення в оператора або осіб, що перебувають

поруч, алергійних реакцій і/або респіраторних

захворювань); надягайте респіратор і працюйте з

пиловидаляючим пристроєм під час увімкнення

• Деякі види пилу класифікуються як канцерогенні

(наприклад, дубовий або буковий пил), особливо

монтажних деталей пилки, обертаються нерівно і

призводять до втрати контролю.

h) Ніколи не використовуйте ушкоджені або

невідповідні шайби або болти, що тримають

лезо. Шайби, що тримають лезо, та болт були

спеціально розроблені у відповідності до Вашої пили

для забезпечення оптимальної ефективності та

безпеки її експлуатації.

2) ВІДДАЧА - ПРИЧИНИ ТΑ ΒІДПОΒІДНІ ВКАЗІВКИ

• Віддача - це неочікувана реакція на защемлення,

заїдання або неправильне центрування леза пили,

що викликає неконтрольованих рух пили вгору від

виробу, що розпилюється, та в напрямку оператора

• Коли лезо защемлене або міцно застрягло у

розрізі деревини, воно перестає обертатись, тож

мотор спричиняє швидкий рух інструмента назад в

• Якщо лезо зігнулося в розрізі або погано

відцентроване, зубці в задній частині пили можуть

глибоко входити в поверхню деревини, в результаті

чого лезо виходить з розрізу та відлітає назад в

• Віддача є результатом некоректного або нецільового

використання інструмента або обставин, яких

можливо уникнути, якщо вжити відповідних заходів

безпеки, як вказано далі

a) Обома руками міцно тримайте пилу,

прикладаючи зусилля для запобігання віддачі.

Стійте збоку від стола, а не на одній лінії з

лезом. В результаті віддачі пила може стрибнути

назад, але оператор може контролювати силу віддачі

за умови вживання відповідних заходів безпеки.

b) Якщо лезо застрягло, або якщо розпилювання

було зупинено з якоїсь причини, відпустіть

тригер та залиште нерухому пилу в матеріалі

до повної зупинки леза. Ніколи не намагайтеся

забрати пилу від виробу або витягти її назад,

якщо лезо ще рухається, або можлива віддача.

Перевірте виріб, що розпилюється, та усуньте

причину заїдання леза. Запобігайте розпилюванню

c) При повторному встановленні пили на виріб

відцентруйте лезо пили в розрізі та впевніться,

що зубці пили не застрягли в матеріалі. Якщо

лезо застрягло, під час увімкнення пили воно може

рухатись вгору або викликати віддачу.

d) Забезпечте додаткову опору великих панелей,

що мінімізувати ризик того, що лезо застрягне

та викликає віддачу. Великі панелі можуть

прогинатися під власною вагою, тож під панелі з

обох боків біля лінії розрізу та біля краю панелі треба

e) Не використовуйте путі або ушкоджені леза.

Не заточені або неправильно встановлені леза

утворюють вузький розріз та викликають надмірне

тертя, спричиняючи заїдання леза та віддачу.

f) Затискні важелі регулювання глибини та нахилу

леза мають бути добре та безпечно затягнені,

перш ніж приступати до розпилу. Якщо під час

розпилювання настройка леза змінюється, це може

викликати заїдання леза та віддачу.

g) Будьте особливо обережні при розпилюванні

в стінах або в інших місцях, в які Ви не можете

зазирнути. При розпилюванні в прихованих об’єктах94

не доторкайтеся до нього і негайно витягніть його з

• Коли ви закінчили роботу з інструментом, вимкніть

мотор і переконайтеся, що всі рухомі частини

• Після вимкнення дискової пили ніколи не

намагайтеся зупинити обертання його леза,

застосовуючи до нього бокові зусилля

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА

Перед використанням прочитайте інструкцію із

Подвійна ізоляція (заземлюючий провід не потрібен)

Hе викидайте інструмент разом зі звичайним сміттям

• Підготовка леза пилки

! вийняти вилку з розетки

- візьміть шестигранний ключ A з контейнера B

- натисніть кнопку блокування шпинделя C та

утримуйте її, поки вийматимете болт леза D за

допомогою відповідного шестигранний ключа

! натискайте кнопку блокування шпинделя C,

тільки коли жодний елемент інструмента не

- відпустіть кнопку блокування шпинделя C

- видаліть фланець E

- відкрийте нижній обмежувач F за допомогою

важеля G та утримуйте його, поки Ви монтуюте

лезо пили, встановлюючи його таким чином, щоб

зубці пили та стрілка на лезі вказували в тому ж

напрямку, що й стрілка на верхньому обмежувачі

- відпустіть нижній обмежувач F

- встановіть фланець E

! переконайтеся, що встановлювальні поверхні H

фланців ідеально чисті та „дивляться” на лезо

- натисніть кнопку блокування шпинделя C

та утримуйте її, поки не затягнете болт леза

шестигранний ключем на 1/8 оберту після того, як

доводиться докладати ручного зусилля (забезпечте

проковзування леза пили, коли воно стикається

з надмірним опором, що забезпечує зменшення

перевантаження мотора та віддачі пили)

- відпустіть кнопку блокування шпинделя C

• Регулювання глибини розпилу

- для отримання оптимальної якості розпилювання

лезо пили не повинно виглядати з-під виробу, що

розпилюється, більше, ніж на 3 мм

- відпустіть ручку J

- підніміть/опустіть притискну пластину K до

встановлення необхідної глибини розрізу на шкалі

за допомогою індикатора L

• Регулювання кута розпилу (0-45°)

- відпустіть ручку M

- нахиляйте інструмент до отримання необхідного

кута розрізу, що встановлюється на шкалі за

допомогою індикатора N

! під час фацетування глибина розрізу не

відповідає значенню глибини розрізу, що

встановлене на шкалі

в сполученні з добавками для кондиціювання

деревини; надягайте респіратор і працюйте з

пиловидаляючим пристроєм під час увімкнення

• Слідуйте інструціям по роботі з матеріалами,

• Використовуйте тільки розпилювальний стіл, який

оснащено вимикачем, що запобігає увімкненню

мотора після переривання в електропостачанні

• Використовуйте тільки розпилювальний стіл, який

оснащено спрямовувачем пропилу

• SKIL гарантує надійну роботу інструмента тільки при

використанні відповідного приладдя

• Використовуйте лише пиляльні диски, що

відповідають характеристикам, зазначеним в цій

інструкції, перевірені за EN 847-1 та мають відповідне

• Використовуйте лише приладдя, припустима

швидкість обертання якого як мінімум відповідає

найвищій швидкості інструмента без навантаження

• Використовуйте леза пили діаметром від 170 до 170

мм та отвором шпинделю діаметром 16 мм (5255)

• Використовуйте леза пили діаметром від 184 до

184 мм та отвором шпинделю діаметром 16 мм

• Ніколи не використовуйте леза, виготовлені з

швидкорізальної сталі (HSS)

• Ніколи не використовуйте в цьому інструменті

шліфувальні / ріжучі диски

• Перед роботою перевірте відповідність струму в

мережі із струмом, позначені на інструменті

• Не допускайте пошкоджень, які можуть нанести

шурупи, цвяхи і інші елементи вашому виробу;

видаліть їх перед початком роботи

• Перш ніж почати розпилювання, видаліть всі

перешкоди на поверхні та під лінією розпилу

• Зафіксуйте оброблювану деталь (оброблювана

деталь, зафіксована за допомогою затискних

пристроїв або лещат, закріплюється краще, ніж

• Використовуйте придатні пошукові прилади

для знаходження захованих в будівлі труб та

кабелів або зверніться за допомогою в місцеве

підприємство електро-, газо- та водопостачання

(зачеплення електропроводки може призводити до

пожежі та удару електричним струмом; зачеплення

газової труби може призводити до вибуху;

sачеплення водопроводної труби може завдати

шкоду матеріальним цінностям або призводити до

удару електричним струмом)

• Використовуйте повністю розгорнений шнур

подовжувача, який може витримувати навантаження

ПІД ЧАС ВИКОРИСТАННЯ

• Рівень шуму при роботі може перевищувати 85 дБ(а);

використовуйте навушники

• Ніколи не використовуйте цей інструмент без

оригінальної системи захисних обмежувачів

• Не намагайтеся розрізати дуже маленькі вироби

• При розпилюванні не тримайте пилу над головою

• У випадку електричної чи механічної несправності

негайно вимкніть інструмент та вийміть вилку з

• Якщо шнур пошкоджений або прорізаний при роботі,95

відпустивши тригер W

! перед видаленням інструменту з оброблюваної

поверхні переконайтесь, що пилка остаточно

ПОРАДИ ПО ВИКОРИСТАНЮ

• Під час використання напрямної рейки (допоміжне

пристосування SKIL 2610Z04064) разом з адаптером

глибина пропилу зменшується на 14 мм для 90° та 45°

• Завжди розташовуйте виріб лицьовою стороною

донизу, щоб забезпечити мінімальний ризик

• Використовуйте лише гострі леза пили відповідного

- якість розпилювання покращується зі збільшенням

кількості зубів леза

- твердосплавні леза залишаються гострими у 30

разів довше, ніж звичайні леза

• Направляюча планка Y

- для точного розпилювання виробу по всій його

- може бути встановлена з обох боків притискної

Встановлювання направляючої планки

- відпустіть ручку Z

- використовуючи шкалу направляючої

планки, встановіть необхідну ширину розпилу

(використовуйте вказівник лінії пропилу Q як

основу для рівного пропилу)

- встановіть необхідну глибину врізання

- нахиліть інструмент уперед таким чином, щоб

вказівник лінії пропилу Q співпадала з лінією

необхідного розрізу, яка відзначена на робочому

- відкрийте нижній обмежувач F за допомогою

- перш ніж лезо торкнеться виробу, увімкніть

інструмент та поступово опускайте задню частину

інструмента, використовуючи передню частину

притискної пластини як точку шарніра

- поступово переміщуйте інструмент донизу та

- як тільки лезо торкнеться матеріалу, відпустіть

! ніколи не відтягуйте інструмент назад

• Розрізання великих панелей

- забезпечте опору панелі, яка має бути розташована

біля лінії розрізу та спиратися на підлогу, на стіл

! встановіть глибину розрізу таким чином, щоб

розрізати панель, а не опору

- якщо направляюча планка не дозволяє виконати

розріз потрібної ширини, прикріпіть або прибийте

цвяхами до виробу пряму дерев’яну планку в якості

спрямовувача, та притискайте до неї правий бік

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового

• Завжди тримайте інструмент та його шнур у чистоті

• Перевірка кута розпилу в 90°

- відрегулюйте та затягніть притискну пластину K,

встановивши максимальну глибину розрізу

- відрегулюйте та зафіксуйте кут розрізу 0°

- перевірте наявність 90° кута між лезом та основою

притискної пластини за допомогою косинця

- якщо потребується регулювання, послабте ручку

M та використовуйте регулювальний гвинт P як

• Регульований вказівник лінії пропилу Q

- для спрямовування інструменту поздовж необхідній

лінії розрізу, яка накреслена на виробі

- для прямого розрізання під кутом 0° або

фацетування (45°) використовуйте відповідну лінію

! широка частина притискної пластини має

спиратися на частину виробу, що міститься на

- може бути відрегульовано так, що дозволить Вам

вибрати один з двох способів прямування лінії

пропилу з внутрішньої чи зовнішньої строни леза

! ширина розрізу визначається шириною зубців

пили, а не шириною самого полотна пили

! завжди спочатку робіть пробні розпили, щоб

перевірити лінію пропилу

- під’єднайте пилосос до подовжувача R

! не дозволяйте шлангу пилососа заважати

функціонуванню нижнього обмежувача або

- можна також використовувати пакет для збору

пилу (аксесуар SKIL 2610387402)

! не використовуйте мішок/пилосос при різанні

• Використання інструменту

- під’єднайте штепсельну вилку до мережі

- завжди міцно тримайте однією рукою ручку S, а

іншою рукою – ручку T

- поставте інструмент передньою частиною

притискної пластини на виріб, що розпилюється

! переконайтеся, що зубці пили не застрягли в

- увімкніть інструмент, спочатку натиснувши ручку V

(= аварійний вимикач, який не можна вимкнути), а

потім потягнувши за тригер W

! перш, ніж лезо пили торкнеться виробу,

інструмент має працювати на повну швидкість

- нижній обмежувач F відкривається автоматично,

коли лезо пили торкається виробу (тільки в разі

виконання особливого розрізу, такого як врізання,

можна відкрити нижній обмежувач вручну за

! використовуючи інструмент, не докладайте

надмірного зусилля (зусилля має бути

помірним та постійним, щоб запобігти

перегріванню вістря леза та, якщо

розрізаються пластикові деталі, плавленню

! під час роботи, завжди тримайте інструмент за

частини захвату сірого кольору

- виконавши розпил, вимкніть інструмент,96

εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με

(особливо вентиляційні отвори)

! перед чисткою інструменту необхідно

роз’єднати штепсельний роз’їм

• Тримайте область навколо нижнього обмежувача F

в чистоті (видаляйте пил та стружки за допомогою

стисненого повітря або щітки)

• Прочистіть лезо пили негайно після використання

(особливо від залишків резини та клею)

• Якщо незважаючи на ретельну технологію

виготовлення і перевірки інструмент все-таки вийде

з ладу, його ремонт дозволяється виконувати

лише в авторизованій сервісній майстерні для

електроприладів SKIL

- надішліть нерозібраний інструмент разом

з доказом купівлі до Вашого дилера або до

найближчого центру обслуговування SKIL (адреси,

а також діаграма обслуговування пристрою,

подаються на сайті www.skil.com)

• Візьміть до відома, що ушкодження внаслідок

перевантаження або неналежного поводження

з інструментом не будуть включені в гарантію

(умови гарантії SKIL див. на сайті www.skil.com або

довідайтеся в дилера у Вашому регіоні)

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент,

принадлежності та упаковку разом зі звичайним

сміттям (тільки для країн ЄС)

- відповідно до європейської директиви 2012/19/ЄС

щодо утилізації старих електричних та електронних

приладів, в залежності з місцевим законодавством,

електроінструмент, який перебував в експлуатації

повинен бути утилізований окремо, безпечним для

навколишнього середовища шляхом

• За вимірами відповідно до EN 62841 рівень звукового

тиску цього інструменту становлює 97 дБ(A) та рівень

потужності звуку дорівнює 108 дБ(A) (коефіцієнт

недостовірності K = 3 дБ), а вібрація ✱ (трисекційна

векторна сума; коефіцієнт недостовірності K = 1,5 м/

✱ розпилювання деревини 2,6 м/с²

✱ розпилювання металу 2,2 м/с²

• Рівень вібрації було виміряно у відповідності

зі стандартизованим випробуванням, що

міститься в EN 62841; дана характеристика

може використовуватися для порівняння одного

інструмента з іншим, а також для попередньої

оцінки впливу вібрації під час застосування даного

інструмента для вказаних цілей

- при використанні інструмента в інших цілях

або з іншими/несправними допоміжними

пристосуваннями рівень впливу вібрації може

значно підвищуватися

- у періоди, коли інструмент вимикнений або

функціонує без фактичного виконання роботи,

рівень впливу вібрації може значно знижуватися

! захищайте себе від впливу вібрації,

підтримуючи інструмент і його допоміжні

пристосування в справному стані, підтримуючи

руки в теплі, а також правильно огранизовуючи

свій робочий процес97

b) Φοράτε προστατευτικά ενδύματα και πάντοτε

2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ



• 
