MANUAL DE UTILIZARE 5255 AA SKIL

Declaraţie de conformitate UE Ferăstrău circular

Număr de identificare

Declarăm pe proprie răspundere că produsele menţionate corespund tuturor

dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce

urmează şi sunt în conformitate cu următoarele standarde.

Documentaţie tehnică la:

κοπές σε γωνία 90° αλλά και σε 45°102

cu secţiuni unghiulare la 45°; cu pânze de erăstrău

corespunzătoare se pot tăia, de asemenea, metale

neferoase, materiale uşoare de construcţii şi mase

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni

C Buton de blocare a axului

F Apărătoare inferioară

G Manetă de deschidere a apaătorii inferioare

H Suprafaţă de încastrare

J Buton pentru stabilirea adâncimii de tăiere

L Indicator al adâncimii de tăiere

M Buton de reglare a unghiului de tăiere

N Indicator al unghiului de tăiere

P Șurub pentru reglarea opritorului nal la 90°

Q Vizor linie de tăiere

R Extensie pentru aspirator

V Întrerupător de siguranţă

W Întrerupător trăgaci

Y Riglă de ghidare pentru caneluri

Z Buton de reglare a riglei de ghidare a canelării

SIGURANŢA INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU SCULE ELECTRICE

- AVERTISMENT Citiţi toate avertismentele,

instrucţiunile, ilustraţiile și specicaţiile furnizate

împreună cu această sculă electrică. Neconformarea la

instrucţiuniile de mai jos poate produce șoc electric, incendiu

și/sau răniri grave.

Păstraţi toate avertizările şi instrucţiunile în vederea

consultării ulterioare.

Termenul de “sculă electrică” folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate de la reţea

(cu cablu de alimentare) şi la sculele electrice cu acumulator

(fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nu folosiţi maşina în medii cu pericol de explozie,

acolo unde există lichide, gaze sau pulberi

inamabile. Sculele electrice pot produce scântei care

să aprindă pulberile sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor persoane în

timpul lucrului cu maşina. Dacă vi se distrage atenţia

puteţi pierde controlul asupra maşinii.

• Această sculă este destinată tăierilor longitudinale

şi transversale în lemn atât cu secţiuni drepte cât şi103

îmbrăcămintea de piesele aate în mişcare.

Îmbrăcămintea largă, podoabele şi părul lung pot 

prinse de piesele aate în mişcare.

g) Dacă există posibilitatea montării de echipamente

şi instalaţii de aspirare şi colectare a prafului,

asiguraţi-vă că acestea sunt conectate şi folosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

h) Nu vă lăsaţi amăgiţi de uşurinţa în operare

dobândită în urma folosirii frecvente a sculelor

electrice şi nu ignoraţi principiile de siguranţă ale

acestora. Neglijenţa poate provoca, într-o fracţiune de

secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE ELECTRICE

a) Nu suprasolicitaţi maşina. Folosiţi scula electrică

destinată executării lucrării dumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specicat.

b) Nu folosiţi scula electrică dacă are întrerupătorul

defect. O sculă electrică, care nu mai poate  pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatoru dacă este detaşabil, înainte de a

executa reglaje, a schimba accesorii sau a depozita

scula electrică. Această măsură preventivă reduce

riscul unei porniri involuntare a maşinii.

d) În caz de nefolosire păstraţi maşinile la loc

inaccesibil copiilor. Nu permiteţi persoanelor care

nu sunt familiarizate cu maşina sau care n-au citit

prezentele instrucţiuni, să folosească maşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi sculele electrice şi accesoriile acestora.

Controlaţi dacă componentele mobile funcţionează

corect şi dacă nu se blochează, dacă nu există

piese defecte sau deteriorate, care să afecteze

funcţionarea maşinii. Înainte de a repune în

funcţiune maşina, duceţi-o la un atelier de asistenţă

service pentru repararea sau înlocuirea pieselor

deteriorate. Multe accidente s-au datorat întreţinerii

defectuoase a sculelor electrice.

f) Păstraţi accesoriile bine ascuţite şi curate.

Accesoriile atent întreţinute, cu muchii tăietoare bine

ascuţite se blochează mai greu şi pot  conduse mai

g) Folosiţi sculele electrice, accesoriile, dispozitivele

de lucru etc. conform prezentelor instrucţiuni. Ţineţi

seama de condiţiile de lucru şi de lucrarea care

trebuie executată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

h) Menţineţi mânerele şi zonele de prindere uscate,

curate şi feriţi-le de ulei şi unsoare. Mânerele şi

zonele de prindere alunecoase nu permit manevrarea şi

controlul sigur al sculei electrice în situaţii neaşteptate.

a) Permiteţi repararea maşinii dumneavoastră numai

de către un specialist calicat şi numai cu piese

de schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

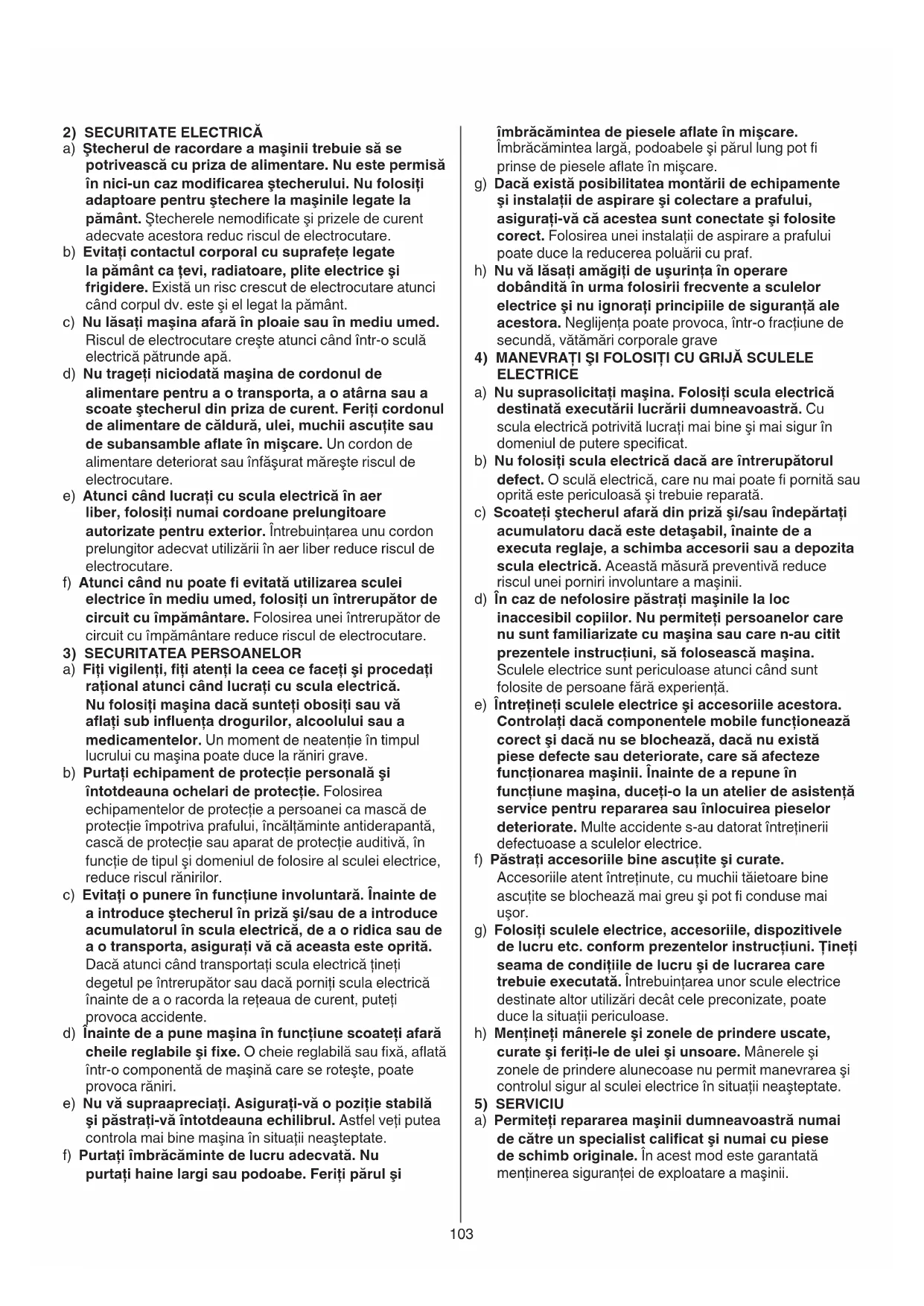

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se

potrivească cu priza de alimentare. Nu este permisă

în nici-un caz modicarea ştecherului. Nu folosiţi

adaptoare pentru ştechere la maşinile legate la

pământ. Ştecherele nemodicate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe legate

la pământ ca ţevi, radiatoare, plite electrice şi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nu lăsaţi maşina afară în ploaie sau în mediu umed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nu trageţi niciodată maşina de cordonul de

alimentare pentru a o transporta, a o atârna sau a

scoate ştecherul din priza de curent. Feriţi cordonul

de alimentare de căldură, ulei, muchii ascuţite sau

de subansamble aate în mişcare. Un cordon de

alimentare deteriorat sau înfăşurat măreşte riscul de

e) Atunci când lucraţi cu scula electrică în aer

liber, folosiţi numai cordoane prelungitoare

autorizate pentru exterior. Întrebuinţarea unu cordon

prelungitor adecvat utilizării în aer liber reduce riscul de

f) Atunci când nu poate  evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător de

circuit cu împământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, ţi atenţi la ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu scula electrică.

Nu folosiţi maşina dacă sunteţi obosiţi sau vă

aaţi sub inuenţa drogurilor, alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţi echipament de protecţie personală şi

întotdeauna ochelari de protecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară. Înainte de

a introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de

a o transporta, asiguraţi vă că aceasta este oprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înainte de a pune maşina în funcţiune scoateţi afară

cheile reglabile şi xe. O cheie reglabilă sau xă, aată

într-o componentă de maşină care se roteşte, poate

e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă

şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţi îmbrăcăminte de lucru adecvată. Nu

purtaţi haine largi sau podoabe. Feriţi părul şi104

a) Strângeţi ferm cu ambele mâini ferăstrăul şi

poziţionaţi braţele în aşa fel încât să puteţi rezista

forţelor de recul. Poziţionaţi corpul la ambele părţi

ale pânzei de ferăstrău, dar nu pe aceeaşi linie cu

aceasta. În caz de recul ferăstrăul poate sări înpoi, însă

operatorul are posibilitatea de a stăpâni forţele de recul

prin adoptarea unor măsuri preventive adecvate.

b) Atunci când pânza este gripată sau atunci când

tăierea este întreruptă dintr-un anumit motiv,

întrerupeţi declanşatorul şi ţineţi ferăstrăul imobil

în material până în momentul în care pânza

ferăstrăului se opreşte complet. Nu încercaţi

niciodată să îndepărtaţi ferăstrăul din piesa de

prelucrat sau să împingeţi ferăstrăul înapoi în timp

ce pânza este în funcţiune sau după ce a apărut

fenomenul de recul. Investigaţi şi interveniţi într-un

mod corectiv în scopul îndepărtării cauzei gripării pânzei.

Evitaţi tăierea cuielor şi şuruburilor.

c) În momentul în care repuneţi în funcţiune un

ferăstrău în piesa de prelucrat centraţi pânza

ferăstrăului în tăietură şi vericaţi dacă dinţii

ferăstrăului nu sunt angrenaţi în material. Dacă

pânza ferăstrăului este gripată aceasta se va deplasa în

sus sau va sări înapoi din piesa de prelucrat în momentul

în care ferăstrăul este pus din nou în funcţiune.

d) Folosiţi panele mari în scopul minimalizării riscului

de blocare a pânzei şi mişcarea bruscă a acesteia

înapoi. Panelele mari tind să se deformeze sub

greutatea lor proprie. La ambele părţi trebuie plasate

suporturi sub panel, aproape de linia de tăiere şi aproape

de marginea panelului.

e) Nu folosiţi o pânză tocită sau deteriorată. Seturi

de pânze neascuţite sau neadecvate produc o tăietură

îngustă determinând o frecare excesivă, griparea pânzei

şi mişcarea bruscă înapoi.

f) Adâncimea pânzei şi braţele de închidere ale faţetei

reglabile trebuie să e strânse şi protejate înainte

de a face tăietura. Dacă reglarea pânzei se schimbă în

timpul tăiatului, aceasta va cauza griparea şi mişcarea

bruscă înapoi a pânzei.

g) Fiţi extrem de precauţi la tăierea pereţilor sau a altor

sectoare lipsite de vizibilitate. Pânza de ferăstrău care

intră în material se poate bloca în obiecte ascunse şi

3) FUNCŢIONAREA DISPOZITIVULUI INFERIOR DE PROTECŢIE

a) Înainte de orice folosire controlaţi dacă dispozitivul

inferior de protecţie este închis corect. Nu folosiţi

ferăstrăul în cazul în care dispozitivul inferior de

protecţie nu se mişcă liber şi nu se închide rapid.

Nu xaţi sau strângeţi niciodată dispozitivul inferior

de protecţie în poziţia deschis. Dacă ferăstrăul cade

întâmplător dispozitivul inferior de protecţie va  îndoit.

Deconectaţi priza, ridicaţi dispozitivul de protecţie

inferior cu ajutorul manetei de repunere în funcţiune

şi asiguraţi-vă că acesta se mişcă liber şi nu atinge

pânza ferăstrăului sau altă parte, în toate unghiurile şi

adâncimile de tăiere.

b) Controlaţi funcţionarea arcului dispozitivului inferior

de protecţie. Dacă dispozitivul de protecţie şi arcul

nu funcţionează adecvat acestea trebuie reparate

înainte de a  folosite. Dispozitivul de protecţie

va funcţiona necorespunzător în cazul unor părţi

AVERTISMENTE DE SIGURANŢA PENTRU FERĂSTRAIELE CIRCULARE

PERICOL : Ţineţi mâinile departe de zona de

tăiere şi de pânza de ferăstrău. Cea de-a doua mână

ţineţi-o pe mânerul suplimentar sau pe carcasa

motorului. Dacă ţineţi ambele mâini pe ferăstrăul

circular, pânza de ferăstrău nu le poate răni.

b) Nu atingeţi piesa de prelucrat dedesubt. Dispozitivul

de protecţie nu vă poate apăra împotriva pânzei de

ferăstrău în partea de jos a piesei de prelucrat.

c) Ajustaţi adâncimea de tăiere funcţie de grosimea

piesei pe care vreţi să o prelucraţi. Maximum

lungimea unui dinte al pânzei de ferăstrău vizibil în afara

d) Nu xaţi niciodată piesa de lucru ce urmează a

 tăiată ţinând-o în mână sau pe picior. Asiguraţi

piesa de lucru prin xare într-un sistem de prindere

stabil. Este important să xaţi bine piesa de lucru,

pentru a reduce la minimum pericolul de contact

corporal, blocare a pânzei de ferăstrău sau de pierdere a

controlului asupra acesteia.

e) Apucaţi scula electrică numai de mânerele izolate

atunci când executaţi lucrări la care accesoriul

poate nimeri conductori electrici ascunşi

sau propriul cablu de alimentare. Contactul cu

un conductor sub tensiune pune sub tensiune şi

componentele metalice ale sculei electrice şi duce la

f) Atunci când tăiaţi folosiţi întotdeauna o riglă de

tăiere sau o riglă de precizie cu muchia de lucru

lată. Aceasta măreşte acurateţea procesului de tăiere şi

reduce şansa de gripare a pânzei de ferăstrău.

g) Folosiţi întotdeauna pânze de ferăstrău de

dimensiuni corespunzătoare şi cu oriciu de

prindere adecvat (de ex. în formă de stea sau

rotund). Pânzele de ferăstrău care nu se potrivesc

elementelor de montaj ale ferăstrăului, se vor roti

excentric şi vor duce la pierderea controlului.

h) Nu folosiţi niciodată şaibe sau şuruburi deteriorate

sau nepotrivite. Şaibele sau şuruburile pânzei au fost

proiectate special pentru ferăstrăul dvs în scopul unei

funcţionări optime şi a unei mânuiri plină de siguranţă.

2) RECUL - CAUZE ŞI AVERTISMENTE CORESPUNZĂTOARE

• Reculul este o reacţie neaşteptată la o pânză de

ferăstrău blocată, prinsă sau centrată greşit; în cazul

acesta ferăstrăul devine necontrolat, se ridică şi

părăseşte piesa de prelucrat îndreaptându-se spre

• Atunci când pânza ferăstrăului este blocată sau xată

foarte strâns în tăietura de închidere de jos pânza se

blochează şi datorită forţei de reacţiune a motorului

ansamblul se mişcă rapid înapoi spre operator

• În cazul în care pânza este răsucită sau centrată greşit

în tăietură, dinţii muchiei tăietoare din spatele pânzei se

pot gripa în suprafaţa de deasupra a lemnului ducând la

ieşirea pânzei din tăietură şi mişcarea acesteia înapoi

• Reculul este consecinţa utilizării greşite sau defectuoase

a ferăstrăului şi poate  împiedicat prin măsuri preventive

adecvate, precum cele descrise în continuare105

• Utilizaţi numai pânze de ferăstrău cu un diametru minim

de 184 mm, un diametru maxim de 184 mm şi un oriciu

pentru fus de 16 mm (5665/5675)

• Nu utilizaţi niciodată pânze de ferăstrău confecţionate din

oţel rapid de scule (HSS)

• Nu folosiţi niciodată discuri de şlefuire/tăiere cu această

• Vericaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identicare

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Îndepărtaţi toate obstacolele aate deasupra precum şi

sub traseul de tăiere înainte de a începe tăierea

• Securizaţi piesa de lucru (o piesă de lucru xată

cu clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea

conductelor şi conductorilor de alimentare sau

apelaţi în acest scop la întrerprinderea locală de

furnizare a utilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi

ÎN TIMPUL FUNCŢIONĂRII

• Când este utilizat, nivelul de zgomot poate depăşi 85

dB(A); este necesar să purtaţi echipament de protecţie

• Nu folosiţi niciodată scula fară sistemul original de

• Nu încercaţi să tăiaţi piese de prelucrat extrem de mici

• Nu lucraţi cu scula deasupra capului

• În caz de blocare sau de defecţiune electrică sau

mecanică, deconectaţi imediat scula şi decuplaţi cablul

• În cazul în care cordonul este deteriorat sau secţionat

în timpul lucrului, nu atingeţi cordonul, dar deconectaţi

• Când puneţi instrumentul la o parte, deconectaţi motorul

şi asiguraţi-vă că toate elementele mobile şi-au oprit

• După deconectarea ferastrăului circular, nu opriţi

niciodată rotaţia pânzei de erastrău printr-o forţă laterală

EXPLICAŢIA SIMBOLURILOR DE PE INSTRUMENT

Citiţi manual de instrucţiuni înainte de utilizare

Izolaţie dublă (nu este necesar r de împământare)

Nu aruncaţi instrumentul direct la pubelele de gunoi

• Montarea pânzei de ferăstrău

- luaţi cheia hexagonală A din magazia B

- apăsaţi butonul C de blocare a axului şi menţineţi

butonul apăsat în timp ce îndepărtaţi cu cheia

hexagonală şurubul al pânzei D

! apăsaţi butonul C de blocare a axului numai atunci

când scula este în poziţia de oprire

- lăsaţi liber butonul C de blocare a axului

- îndepărtaţi anşa E

componente deteriorate, a unor depozite lipicioase sau a

creşterii reziduurilor.

c) Dispozitivul inferior de protecţie va  îndepărtat

manual numai în cazul tăieturilor speciale, aşa

cum sunt tăieturile în adâncime şi tăieturile

compuse. Ridicaţi dispozitivul de protecţie inferior

prin tragerea manetei şi de îndată ce pânza intră

în material dispozitivul inferior de protecţie va 

deblocat. Pentru toate celelalte tăieturi cu ferăstrăul,

dispozitivul inferior de protecţie va funcţiona automat.

d) Totdeauna controlaţi dacă dispozitivul inferior de

protecţie acoperă pânza ferăstrăului înainte ca

ferăstrăul să e plasat pe bancul de lucru sau pe

planşeu. O pânză neprotejată care merge în gol va duce

la mişcarea ferăstrăului înapoi, tăind tot ceea ce se aă

în calea lui. Fiţi conştient de timpul necesar opririi pânzei

după ce comutatorul a fost închis.

AVERTISMENTE SUPLIMENTARE GENERALITĂŢI

• Această sculă nu trebuie să e folosit de persoane sub

• Această sculă nu este potrivită pentru tăiere umedă

• Decuplaţi întotdeauna ştecherul de la sursa

de alimentare înainte de a face o reglare sau o

schimbare de accesoriu

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

• Nu prelucraţi materiale care conţin azbest (azbestul

este considerat a  cancerigen)

• Praful rezultat din materiale precum vopseaua care

conţine plumb, unele specii de lemn, minerale şi metale

poate  periculos (contactul cu praful sau inhalarea

acestuia poate provoca reacţii alergice şi/sau afecţiuni

respiratorii operatorului sau persoanelor care stau în

apropiere); purtaţi o mască de praf şi lucraţi cu un

dispozitiv de extragere a prafului când poate 

• Anumite tipuri de praf sunt clasicate ca ind

cancerigene (cum ar  praful de stejar şi fag) în special

în combinaţie cu aditivi pentru tratarea lemnului; purtaţi

o mască de praf şi lucraţi cu un dispozitiv de

extragere a prafului când poate  conectat

• Respectaţi reglementările naţionale referitoare la

aspiraţia prafului în funcţie de materialele de lucru

• Folosiţi doar o masă de erastrău prevăzută cu un

comutator care împiedică repornirea motorului dupa

întreruperea tensiunii

• Folosiţi doar o masă de erastrău prevăzută cu un

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale

• Folosiţi numai pânze de ferăstrău care corespund

specicaţiilor din prezentele instrucţiuni şi care au fost

vericate şi marcate corespunzător, conform EN 847-1

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Utilizaţi numai pânze de ferăstrău cu un diametru minim

de 170 mm, un diametru maxim de 170 mm şi un oriciu

pentru fus de 16 mm (5255)106

- cuplaţi ştecherul la sursa de alimentare

- întotdeauna ţineţi ferm cu o mână mânerul S şi

manevraţi ferm mânerul T cu cealaltă mână

- aşezaţi scula cu partea din faţă a reazemului direct pe

! asiguraţi-vă că dantura erăstrăului nu este

angajată în piesa de prelucrat

- conectaţi scula apăsând prima dată butonul V (=

comutator de siguranţă care nu poate  blocat) şi apoi

trăgând declanşatorul W

! scula trebuie să funcţioneze la turaţia completă

înainte ca pânza să intre în piesa de prelucrat

- dispozitivul inferior de protecţie F se deschide

automat atunci când pânza ferastrăului intră în piesa

de prelucrat (pentru tăieri speciale, cum ar  tăieri de

adâncime, deschideţi manual dispozitivul inferior de

protecţie, folosind maneta G)

! nu forţaţi instrumentul (aplicaţi presiune uşoară şi

continuă pentru a evita supraîncălzirea vârfurilor

pânzei şi, în cazul în care se taie materiale

plastice, topirea materialului)

! în timp ce lucraţi, ţineţi întotdeauna scula de zonă

(zonele) de prindere colorate gri

- după încheierea tăierii deconectaţi scula eliberând

! asiguraţi-vă că pânza s-a oprit complet din

mişcare înainte de a ridica scula de pe piesa de

SFATURI PENTRU UTILIZARE

• Când utilizaţi şina de ghidare (accesoriu SKIL

2610Z04064) în combinaţie cu adaptorul, adâncimea de

tăiere se reduce cu 14 mm, atât pentru tăieri de 90°, cât

• Aşezaţi întotdeauna partea bună a piesei de prelucrat în

jos pentru a asigura o împrăştiere minimă a aşchiilor

• Folosiţi doar pânze ascuţite de tipul corect

- calitatea tăierii se îmbunătăţeşte cu numărul de dinţi

- pânzele placate cu carburi ramân ascuţite pe perioade

de până la de 30 de ori lungi decât pânzele obişnuite

• Riglă de ghidare pentru caneluri Y

- pentru realizarea unor tăieturi exacte de-a lungul

marginii piesei de prelucrat

- poate  introdusă în oricare parte a reazemului

Reglarea riglei de ghidare pentru caneluri

- deşurubaţi butonul Z

- reglaţi lăţimea dorită de tăiere utilizând scala riglei de

ghidare pentru caneluri (utilizaţi ca referinţă 0 vizor

reglabil al liniei de tăiere Q)

- strângeţi butonul Z

• Tăieri în interiorul materialului

- setaţi adâncimea dorită de tăiere

- înclinaţi scula în faţă spre vizor liniei de tăiere Q aliniat

cu linia dorită de tăiere marcată pe piesă de prelucrat

- deschideţi dispozitivul de protecţie inferior F cu maneta

- chiar înainte ca pânza să intre în piesa de prelucrat,

conectaţi scula şi treptat coborâţi capătul din spate al

sculei folosind partea din faţă a reazemului ca punct de

- treptat, mişcaţi scula în jos şi înainte

- de îndată ce pânza intră în material, eliberaţi maneta G

! nu trageţi niciodată scula înapoi

- desfaceţi dispozitivul de protecţie inferior F cu maneta

G şi menţineţi-l astfel, montaţi pânza de ferăstrău astfel

încât dinţii pânzei de erăstrău şi săgeata desenată pe

pânza de erăstrău să e îndreptaţi în aceeaşi direcţie

cu săgeata de pe dispozitivul de protecţie superior

- lăsaţi liber dispozitivul de protecţie inferior F

! asiguraţi-vă că suprafeţele de xare H ale anşelor

sunt perfect curate şi sunt orientate la pânză

- apăsaţi butonul C de blocare a axului şi menţineţi-l

apăsat în timp ce strângeţi şurubul pânzei cu cheia

hexagonală şi întoarceţi-l 1/8 cu mâna înapoi (asigură

alunecarea pânzei de erăstrău atunci când aceasta

întâlneşte o rezistenţă excesivă, reducând astfel

suprasarcina motorului şi reculul erăstrăului)

- lăsaţi liber butonul C de blocare a axului

• Reglarea adâncimii de tăiere

- pentru o calitate optimă a tăierii pânza de ferăstrău nu

trebuie nu trebuie să depăşească cu mai mult de 3 mm

- deşurubaţi butonul J

- ridicaţi/coborâţi reazemul K până la adâncimea de

tăiere dorită, adâncime care poate  setată pe o scalâ

cu ajutorul indicatorului L

- strângeţi butonul J

• Reglarea unghiului de tăiere (0-45°)

- deşurubaţi butonul M

- înclinaţi scula până la unghiul de tăiere dorit care este

setat pe scală folosind indicatorul N

- strângeţi butonul M

! la tăierea oblică, adâncimea de tăiere nu

corespunde cu valoarea de pe scala adâncimii de

• Vericarea unghiului de tăiere de 90°

- reglaţi şi strângeţi reazemul K la adâncimea de tăiere

- reglaţi şi strângeţi unghiul de tăiere la 0°

- vericaţi unghiul de 90° dintre pânză şi partea inferioară

a reazemului cu un sablon de unghiuri

- dacă este necesar reglajul, deşurubaţi butonul M şi

utilizaţi şurubul de reglaj P aşa cum este ilustrat

• Vizor reglabil al liniei de tăiere Q

- pentru ghidarea sculei de-a lungul liniei dorite de tăiere

marcate pe piesa de prelucrat

- pentru tăiere dreaptă la 0° sau oblică la 45° folosiţi linia

indicatoare menţionată

! partea lată a reazemului trebuie să se aşeze pe

partea sprijinită a piesei de prelucrat

- poate  ajustată în aşa fel încât să puteţi alege dacă

deşeurile materiale vor cădea pe suprafaţa interioară

sau exterioară a pânzei

! lăţimea de tăiere este determinată de lăţimea

danturii pânzei şi nu de lăţimea corpului pânzei

! faceţi întotdeauna mai întâi tăieri de test pentru

vericarea liniei efective de tăiere

• Aspirarea a prafului

- conectaţi aspiratorul la extensia R

! nu lăsaţi niciodată furtunul aspiratorului să

stânjenească dispozitivul inferior de protectie sau

- folosiţi sacii pentru praf (accesoriu SKIL 2610387402)

! nu folosiţi sacul pentru praf/aspiratorul atunci

când tăiaţi metal107

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnicativ nivelul de expunere

! protejaţi-vă împotriva efectelor vibraţiilor prin

întreţinerea sculei şi a accesoriilor sale, păstrând

mâinile calde şi organizând procesele de lucru

- sprijiniţi panoul aproape de tăietură e pe pardoseală,

e pe masă sau pe bancul de lucru

! setaţi adâncimea de tăiere astfel încât să

străpungeţi panoul şi nu suportul

- în cazul in care rigla de ghidare pentru caneluri nu

permite lăţimea dorită de tăiere, xaţi sau prindeţi în

cuie o bucată dreaptă de lemn ca ghidaj, şi folosiţi

partea dreaptă a reazemului faţă de acest ghidaj

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de

! deconectaţi de la priză înainte de a curăţa

• Menţineţi întotdeauna curată zona din jurul dispozitivului

de protecţie inferior F

(eliminaţi praful şi aşchiile prin

suare cu aer comprimat sau cu o perie)

• Curăţaţi pânza de ferăstrău imediat după utilizare (în

special de răşini şi clei)

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula în totalitatea lui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

• Trebuie să ţi conştienţi de faptul că deteriorarea datorată

suprasarcinii sau utilizării incorecte a sculei vor  excluse

din garanţie (pentru condiţiile de garanţie SKIL consultaţi

www.skil.com sau întrebaţi distribuitorul)

• Nu aruncaţi sculele electrice, accesoriile sau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2012/19/EC face referire la modul

de aruncare a echipamentelor electrice şi electronice

şi modul de aplicare a normelor în conformitate cu

legislaţia naţională; sculele electrice în momentul în

care au atins un grad avansat de uzură şi trebuiesc

aruncate, ele trebuiesc colectate separat şi reciclate

într-un mod ce respectă normele de protecţie a

mediului inconjurător

vă va reaminti acest lucru

• Măsurate în conformitate cu EN 62841, nivelul de

presiune sonoră a acestui instrument este 97 dB(A) și

nivelul de zgomot 108 dB(A) (incertitudinea K = 3 dB)

și vibraţia ✱ (suma vectorială triaxială; incertitudinea

✱ tăierea lemnului 2,6 m/s²

✱ tăierea metalului 2,2 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 62841; poate 

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu accesorii

diferite şi prost întreţinute poate creşte semnicativ

nivelul de expunere108
