MODE D'EMPLOI 5255 AA SKIL

ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ

Δήλωση πιστότητας ΕΕ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Τεχνικά έγγραφα στη:

Δισκοπρίονο 5255/5665/5765

• Tο εργαλείο προορίζεται για τη διεξαγωγή επίμηκων

και εγκάρσιων τομών σε ξύλο με ευθεία διαδρομή ή

με διαδρομή υπό γωνία έως 45˚ - αε τις καταλληλες

πριονόλαμες μπορούν να πριονιστούν και μη πολύτιμα

μέταλλα εκτός σιδήρου, ελαφρά δομικά υλικά καθώς

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

• Διαβάστε και φυλάξτε αυτές τις οδηγίες χρήσεως

C Κουμπί ασφάλισης της άτρακτου

F Κάτω προφυλακτήρας

G Μοχλός για το άνοιγμα του κάτω προφυλακτήρα

H Επιφάνεια σύσφιγξης

J Κουμπί ρύθμɩσης βάθους πριονίσματος

L Δείκτης βάθους κοπής

M Πεταλούδα ρύθμισης βάθους κοπής

N Δείκτης γωνίας κοπής

P Βίδα για τη ρύθμιση της ευθυγράμμισης

του τελικού στοπ κατά 90°

Q Δείκτης γραμμής κοπής

R Προέκταση ηλεκτρικής σκούπας

V Διακόπτης ασφαλείας

W Διακόπτης σκανδάλισης

Y Οδηγός παράλληλης κοπής

Z Πεταλούδα ρύθμισης οδηγού παράλληλης κοπής

ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΗΛΕΚΤΡΙΚΑ

- ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας καθώς και τις οδηγίες,

εικόνες και προδιαγραφές που παρέχονται με

αυτό το ηλεκτρικό εργαλείο. Αμέλεια τήρησης όλων

των οδηγιών που παρατίθενται παρακάτω μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις

οδηγίες για το μέλλον.

Ο ορισμός “ηλεκτρικό εργαλείο” που χρησιμοποιείται στις

προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά

εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με

(особливо вентиляційні отвори)

свій робочий процес97

b) Φοράτε προστατευτικά ενδύματα και πάντοτε

προστατευτικά γυαλιά. Οταν φοράτε ενδύματα

ασφαλείας, ανάλογα με το υπό χρήση ηλεκτρικό

εργαλείο, όπως προσωπίδα προστασίας από σκόνη,

αντιολισθικά παπούτσια ασφαλείας, κράνη ή

ωτασπίδες, μειώνεται ο κίνδυνος τραυματισμών.

c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε

ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν

το συνδέσετε με το ηλεκτρικό δίκτυο ή/και με

την μπαταρία καθώς και πριν το παραλάβετε

ή το μεταφέρετε. Οταν μεταφέρετε το ηλεκτρικό

εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή

όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος

όταν αυτό είναι ακόμη συζευγμένο, τότε δημιουργείται

κίνδυνος τραυματισμών.

d) Αφαιρείτε από τα ηλεκτρικά εργαλεία πριν τα

θέσετε σε λειτουργία τυχόν συναρμολογημένα

χρησιμοποιήσιμα εργαλεία ή κλειδιά. Eνα εργαλείο

ή κλειδί συναρμολογημένο στο περιστρεφόμενο

εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να

οδηγήσει σε τραυματισμούς.

e) Μην υπερκτιμάτε τον εαυτό σας. Φροντίζετε

για την ασφαλή στήριξη του σώματος σας και

διατηρείτε πάντοτε την ισορροπία σας. Αυτό

σας επιτρέπει τον καλύτερο έλεγχο το ηλεκτρικού

εργαλείου σε περιπτώσεις απροσδόκητων

f) Φοράτε κατάλληλη ενδυμασία εργασίας. Μη

φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα

μαλλιά και τα ρούχα σας μακριά από κινούμενα

εξαρτήματα. Xαλαρή ενδυμασία, κοσμήματα και

μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα

g) Αν υπάρχει η δυνατότητα συναρμολόγησης

διατάξεων αναρρόφησης ή συλλογής σκόνης,

βεβαιωθείτε αν οι διατάξεις αυτές είναι

συνδεμένες καθώς κι αν χρησιμοποιούνται

σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να

ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

h) Μην εφησυχάζετε σε μια λάθος ασφάλεια και

μην αψηφάτε τους κανόνες ασφαλείας για τα

ηλεκτρικά εργαλεία, ακόμα και όταν μετά από

συχνή χρήση είστε εξοικειωμένοι με το εργαλείο.

Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα

του δευτερολέπτου να οδηγήσει σε σοβαρούς

4) XΡΗΣΗ ΚΙ EΠΙΜEΛΗΣ XEΙΡΙΣΜΟΣ ΤΩΝ

ΗΛEΚΤΡΙΚΩΝ EΡΓΑΛEΙΩΝ

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Xρησιμοποιείτε για την εκάστοτε εργασία σας το

ηλεκτρικό εργαλείο που προορίζεται γι’αυτήν. Με

το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα

και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο

του οποίου ο διακόπτης ON/OFF είναι χαλασμένος.

Eνα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί

πλέον σε ή εκτός λειτουργίας είναι επικίνδυνο και

πρέπει να επισκευαστεί.

c) Τραβήξτε το φις από την πρίζα και/ή

απομακρύνετε μια αποσπώμενη μπαταρία, προτού

εκτελέσετε ρυθμίσεις στο ηλεκτρικό εργαλείο,

προτού αλλάξετε εξαρτήματα ή φυλάξετε το

ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα

ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται από παταρία (χωρίς ηλεκτρικό καλώδιο).

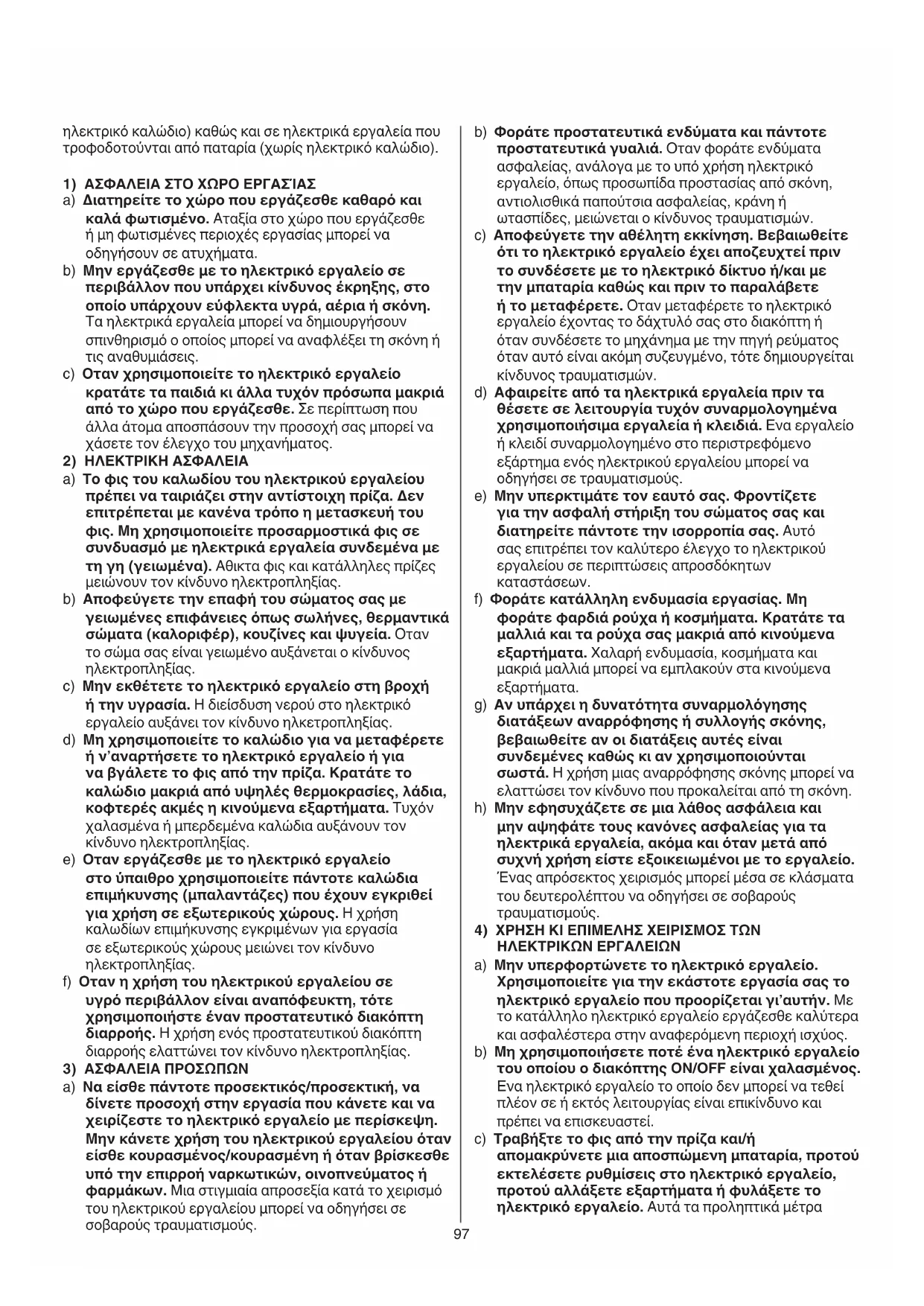

1) ΑΣΦΑΛΕΙΑ ΣΤΟ ΧΩΡΟ ΕΡΓΑΣΊΑΣ

a) Διατηρείτε το χώρο που εργάζεσθε καθαρό και

καλά φωτισμένο. Αταξία στο χώρο που εργάζεσθε

ή μη φωτισμένες περιοχές εργασίας μπορεί να

οδηγήσουν σε ατυχήματα.

b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε

περιβάλλον που υπάρχει κίνδυνος έκρηξης, στο

οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη.

Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν

σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή

c) Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο

κρατάτε τα παιδιά κι άλλα τυχόν πρόσωπα μακριά

από το χώρο που εργάζεσθε. Σε περίπτωση που

άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να

χάσετε τον έλεγχο του μηχανήματος.

2) ΗΛEΚΤΡΙΚΗ ΑΣΦΑΛEΙΑ

a) To φις του καλωδίου του ηλεκτρικού εργαλείου

πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν

επιτρέπεται με κανένα τρόπο η μετασκευή του

φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε

συνδυασμό με ηλεκτρικά εργαλεία συνδεμένα με

τη γη (γειωμένα). Αθικτα φις και κατάλληλες πρίζες

μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος σας με

γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά

σώματα (καλοριφέρ), κουζίνες και ψυγεία. Οταν

το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος

c) Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή

ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό

εργαλείο αυξάνει τον κίνδυνο ηλκετροπληξίας.

d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε

ή ν’αναρτήσετε το ηλεκτρικό εργαλείο ή για

να βγάλετε το φις από την πρίζα. Κρατάτε το

καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια,

κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν

χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον

κίνδυνο ηλεκτροπληξίας.

e) Οταν εργάζεσθε με το ηλεκτρικό εργαλείο

στο ύπαιθρο χρησιμοποιείτε πάντοτε καλώδια

επιμήκυνσης (μπαλαντάζες) που έχουν εγκριθεί

για χρήση σε εξωτερικούς χώρους. Η χρήση

καλωδίων επιμήκυνσης εγκριμένων για εργασία

σε εξωτερικούς χώρους μειώνει τον κίνδυνο

f) Οταν η χρήση του ηλεκτρικού εργαλείου σε

υγρό περιβάλλον είναι αναπόφευκτη, τότε

χρησιμοποιήστε έναν προστατευτικό διακόπτη

διαρροής. Η χρήση ενός προστατευτικού διακόπτη

διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΑΣΦΑΛEΙΑ ΠΡΟΣΩΠΩΝ

a) Να είσθε πάντοτε προσεκτικός/προσεκτική, να

δίνετε προσοχή στην εργασία που κάνετε και να

χειρίζεστε το ηλεκτρικό εργαλείο με περίσκεψη.

Μην κάνετε χρήση του ηλεκτρικού εργαλείου όταν

είσθε κουρασμένος/κουρασμένη ή όταν βρίσκεσθε

υπό την επιρροή ναρκωτικών, οινοπνεύματος ή

φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό

του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε

σοβαρούς τραυματισμούς.98

του υπό κατεργασία τεμαχίου είναι σημαντική επειδή

έτσι περιορίζετε στο ελάχιστο τον κίνδυνο της επαφής

του με το σώμα σας, του σφηνώματος του πριονόδισκου

ή της απώλειας του ελέγχου.

e) Να πιάνετε το ηλεκτρικό εργαλείο μόνο από τις

προβλεπόμενες γι’ αυτό το σκοπό μονωμένες

επιφάνειές του, όταν εκτελείτε εργασίες στις

οποίες υπάρχει κίνδυνος το εργαλείο που

χρησιμοποιείτε να συναντήσει ηλεκτροφόρους

αγωγούς ή το δικό του ηλεκτρικό καλώδιο. Η

επαφή μ’ ένα ηλεκτροφόρο αγωγό θέτει τα μεταλλικά

τμήματα του ηλεκτρικού εργαλείου επίσης υπό τάση και

οδηγεί έτσι σε ηλεκτροπληξία.

f) Xρησιμοποιείτε πάντα τον οδηγό παράλληλης

κοπής ή τον οδηγό ευθείας γωνίας όταν

πραγματοποιείτε παράλληλες κοπές. Ετσι

αυξάνεται η ακρίβεια κοπής και μειώνεται η πιθανότητα

σφηνώματος του δίσκου.

g) Να χρησιμοποιείτε πάντοτε πριονόδισκους με

το σωστό μέγεθος που ταιριάζουν στη μορφή

της φλάντζας υποδοχής (π.χ. αστεροειδής

ή στρογγυλή). Πριονόδισκοι που δεν ταιριάζουν

με τα εξαρτήματα συναρμολόγησης του πριονιού

περιστρέφονται ελλειπτικά και οδηγούν σε απώλεια του

h) Ποτέ μη χρησιμοποιείτε ροδέλες ή κοχλίες του

δίσκου οι οποίοι παρουσιάζουν βλάβη ή δεν είναι

κατάλληλοι. Οι ροδέλες και ο κοχλίας του δίσκου

έχουν σχεδιαστεί ειδικά για το δισκοπρίονό σας, για την

καλύτερη δυνατή απόδοση και ασφάλεια λειτουργίας.

2) ΚΛΩTΣΗΜΑ - ΑITIΕΣ ΚΑΙ ΣXΕΤΙΚΕΣ YΠΟΔΕΙΞΕΙΣ

• Tο “κλώτσημα” είναι μια απότομη αντίδραση

προκαλούμενη από έναν σφηνωμένο, μπλοκαρισμένο

ή μη ευθυγραμμισμένο δίσκο, που έχει ως αποτέλεσμα

το δισκοπρίονο να μην βρίσκεται πια υπό τον έλεγχο

του χειριστή και να εκσφενδονίζεται προς τα επάνω,

έξω από το κομμάτι εργασίας και προς το μέρος του

• Οταν ο δίσκος έχει σφηνώσει ή μαγκώσει σφιχτά στον

αρμό κοπής, ο δίσκος μπλοκάρει και η κίνηση της

μηχανής σπρώχνει το εργαλείο με μεγάλη ταχύτητα

προς το μέρος του χειριστή

• Σε περίπτωση που ο δίσκος παραμορφωθεί ή δεν είναι

σωστά ευθυγραμμισμένος στην εγκοπή, τα δόντια

στο πίσω άκρο του δίσκου ενδέχεται να αρπάξουν την

επάνω επιφάνεια του ξύλου με αποτέλεσμα ο δίσκος να

βγει από τον αρμό κοπής και να πεταχτεί προς το μέρος

• Tο κλώτσημα είναι το αποτέλεσμα της λανθασμένης

χρήσης του εργαλείου και/ή λανθασμένων διαδικασιών

ή συνθηκών χειρισμού, και μπορεί να αποφευχθεί με τη

λήψη των παρακάτω προληπτικών μέτρων

a) Κρατάτε το δισκοπρίονο σφιχτά με τα δυο

σας χέρια και τοποθετήστε τα βραχίονα σας

σταθερά ώστε να μπορείτε να αντισταθείτε στις

δυνάμεις ενός ενδεχόμενου κλωτσήματος του

δισκοπρίονου. Τοποθετήστε το σωμα σας σε μία

από τις δύο πλευρές του δίσκου, αλλά όχι στη

ευθεία του δίσκου. Αν “κλωτσήσει” το δισκοπρίονο

μπορεί να πεταχτεί προς τα πίσω, αλλά ο χειριστής

μπορεί να ελέγξει τις δυνάμεις ενός ενδεχόμενου

κλωτσήματος, αν λάβει τα κατάλληλα προληπτικά

ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη

εκκίνηση του ηλεκτρικού εργαλείου.

d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε

χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε

άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό

εργαλείο ή δεν έχουν διαβάσει αυτές τις οδηγίες

χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά

εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από

e) Φροντίζετε τα ηλεκτρικά εργαλεία και τα

εξάρτημα με επιμέλεια. Ελέγχετε, αν τα

κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς

να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί

τυχόν εξαρτήματα τα οποία επηρεάζουν τον

τρόπο λειτουργίας του ηλεκτρικού εργαλείου.

Δώστε αυτά τα χαλασμένα εξαρτήματα για

επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή

συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία

f) Διατηρείτε τα κοπτικά εργαλεία κοφτερά και

καθαρά. Τα κοπτικά εργαλεία που συντηρούνται

με προσοχή μπορούν να οδηγηθούν εύκολα και να

g) Xρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα

εξαρτήματα, τα χρησιμοποιήσιμα εργαλεία

κτλ. σύμφωνα με τις παρούσες οδηγίες καθώς.

Λαμβάνετε ταυτόχρονα υπόψην σας τις συνθήκες

εργασίας και την υπό εκτέλεση εργασία. Η χρήση

του ηλεκτρικού εργαλείου για άλλες εκτός από τις

προβλεπόμενες εργασίες μπορεί να δημιουργήσει

επικίνδυνες καταστάσεις.

h) Διατηρείτε τις λαβές και επιφάνειες λαβής

στεγνές, καθαρές και ελεύθερες από λάδι και

γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής

δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο

του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες

a) Δίνετε το ηλεκτρικό σας εργαλείο για επισκευή

από άριστα ειδικευμένο προσωπικό, μόνο

με γνήσια ανταλλακτικά. Eτσι εξασφαλίζεται η

διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

YΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΑ

ΚΙΝΔΥΝΟΣ : Μη βάλετε τα χέρια σας στον τομέα

πριονίσματος και στον πριονόδισκο. Κρατάτє μє το

δєύτєρο (το άλλο) χέρι σας την πρόσθετη λαβή ή

το περίβλημα του κινητήρα. Όταν κρατάτє το πριόνι

και με τα δυο σας χέρια τότε το πριόνι δεν μπορεί να

b) Μην βάζετε τα χέρια σας κάτω από το κομμάτι

εργασίας. Ο προφυλακτήρας δεν μπορεί να σας

προστατέψει από τον δίσκο κάτω από το κομμάτι

c) Προσαρμότε το βάθος κοπής ανάλογα με το πάχος

του ξύλου κοπής. Να είναι ορατή κάτω από το ξύλο

κοπής μία πλήρες οδόντωση του πριονόδισκου κοπής.

d) Να μην κρατάτε ποτέ το υπό κοπή τεμάχιο με το

χέρι και να μην το ακουμπάτε επάνω στα σκέλη

σας. Να ασφαλίζετε το υπό κατεργασία τεμάχιο

επάνω σε μια στερεή επιφάνεια. Η καλή στερέωση99

ελαττωματικών εξαρτημάτων, αποθέσεων καουτσούκ ή

c) Η ανύψωση του κάτω προφυλακτήρα με το

χέρι επιτρέπεται μόνο όταν πραγματοποιούνται

ειδικές κοπές, όπως για παράδειγμα

διεισδυτικές ή σύνθετες κοπές. Σηκώστε

τον κάτω προφυλακτήρα με τη βοήθεια της

λαβής ανύψωσης και κατεβάστε τον κάτω

προφυλακτήρα μόλις μπει ο δίσκος στο υλικό. Για

όλες τις άλλες εργασίες κοπής, ο κάτω προφυλακτήρας

θα πρέπει να λειτουργεί αυτόματα.

d) Bεβαιωθείτε πάντα ότι ο κάτω προφυλακτήρας

καλύπτει τον δίσκο κοπής πριν τοποθετήσετε το

δισκοπρίονο στον πάγκο εργασίας ή στο δάπεδο.

Ένας απροστάτευτος δίσκος που δεν έχει ακόμα

σταματήσει να περιστρέφεται θα κάνει το δισκοπρίονο

να κινείται προς τα πίσω και να κόβει οτιδήποτε

συναντήσει στην πορεία του. Έχετε υπόψη σας τον

χρόνο που απαιτείται για να σταματήσει ο δίσκος από

τη στιγμή που αφήνετε τον διακόπτη.

ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Αυτό το εργαλείο δεν πρέπει να χρησιμοποιείται από

άτομα κάτω των 16 ετών

• Aυτό το εργαλείο δεν είναι κατάλληλο για κοπή με νερό

• Πάντα να αποσυνδέεται την πρίζα από το

ηλεκτρικό δίκτυο πριν κάνετε κάποια ρύθμιση ή

• Ποτέ μη χρησιμοποιείτε το εργαλείο όταν έχει

υποστεί βλάβη το καλώδιο - το καλώδιο θα πρέπει να

αντικατασταθεί από έναν εξειδικευμένο τεχνίτη

• Μην κατεργάζεστε υλικά που περιέχουν αμίαντο

(το αμίαντο θεωρείται σαν καρκινογόνο υλικό)

• Η σκόνη από υλικά όπως μπογιές που περιέχουν

μόλυβδο, ορισμένα είδη ξύλου, ανόργανα στοιχεία

και μέταλλα μπορεί να είναι επιβλαβής (η επαφή ή η

εισπνοή της σκόνης μπορεί να προκαλέσει αλλεργικές

αντιδράσεις ή/και αναπνευστικές ασθένειες στον

χειριστή ή σε άτομα που παρίστανται) - να φοράτε

προσωπίδα προστασίας από τη σκόνη και να

εργάζεστε με συσκευή αφαίρεσης σκόνης όταν

• Ορισμένα είδη σκόνης ταξινομούνται ως καρκινογόνα

(όπως η σκόνη από τη δρυ ή την οξιά) ιδιαίτερα σε

συνδυασμό με πρόσθετα συντήρησης ξύλου - να

φοράτε προσωπίδα προστασίας από τη σκόνη και

να εργάζεστε με συσκευή αφαίρεσης σκόνης όταν

• Ακολουθήστε τις σχετικές με σκόνη εθνικές διατάξεις

για τα υλικά που θέλετε να εργαστείτε

• Xρησιμοποιείτε μόνο το τραπέζι εργασίας, που διαθέτει

διακόπτη που δεν επιτρέπει την επανεκκίνηση του

κινητήρα από διακοπή ρευματος

• Xρησιμοποιείτε μόνο το τραπέζι εργασίας, που διαθέτει

• Η SKIL εγγυάται την τέλεια λειτουργία του εργαλείου

μόνο όταν χρησιμοποιούνται αυθεντικά εξαρτήματα

• Να χρησιμοποιείτε μόνο πριονόδισκους με τα τεχνικά

χαρακτηριστικά που αναφέρονται σ’ αυτές τις οδηγίες

χειρισμού και οι οποίοι έχουν ελεγχθεί σύμφωνα

με το πρότυπο EN 847-1 και φέρουν τα αντίστοιχα

b) Οταν ο δίσκος μαγκώνει, ή όταν διακόπτεται

η κοπή για οποιονδήποτε λόγο, αφήστε τη

σκανδάλη και κρατήστε το δισκοπρίονο ακίνητο

στο υλικό μέχρι να σταματήσει τελείως ο

δίσκος. Ποτέ μην επιχειρείτε να απομακρύνετε

το δισκοπρίονο από το κομμάτι εργασίας ή να

τραβήξετε το δισκοπρίονο προς τα πίσω ενώ ο

δίσκος βρίσκεται σε κίνηση: υπάρχει κίνδυνος

κλωτσήματος. Εξακριβώστε την αιτία και λάβετε τα

απαιτούμενα μέτρα για την εξουδετέρωση της αιτίας

του σφηνώματος του δίσκου. Αποφεύγετε την κοπή

c) Κατά την επανεκκίνηση του δισκοπρίονου στο

κομμάτι εργασίας, κεντράρετε τον δίσκο κοπής

στον αρμό κοπής και βεβαιωθείτε ότι τα δόντια

του δίσκου δεν εμπλέκονται στο υλικό. Αν

σφηνώσει ο δίσκος κοπής, ενδέχεται να κινηθεί προς

τα πάνω ή να κλωτσήσει κατά την επανεκκίνηση του

d) Yποστηρίξτε μεγάλα φύλλα ξύλου για να μειώσετε

στο ελάχιστο τον κίνδυνο του σφηνώματος και

του κλωτσήματος του δίσκου. Μεγάλα φύλλα έχουν

την τάση να λυγίζουν κάτω από το δικό τους βάρος. Τα

στηρίγματα θα πρέπει να τοποθετούνται και στις δύο

πλευρές κάτω από το φύλλο, κοντά στη γραμμή κοπής

και κοντά στην άκρη του φύλλου.

e) Μη χρησιμοποιείτε στομωμένους ή φθαρμένους

δίσκους. Όταν χρησιμοποιούνται αμβλείς ή λάθος

τοποθετημένοι δίσκοι σχηματίζονται στενοί αρμοί

κοπής, με αποτέλεσμα τη δημιουργία υπέρμετρης

τριβής, το σφήνωμα του δίσκου και το κλώτσημα του

f) Oι μοχλοί ασφάλισης του βάθους κοπής και της

ρύθμισης λοξής γωνίας θα πρέπει να έχουν

σφιχτεί και να έχουν ασφαλιστεί πριν από την

πραγματοποίηση της κοπής. Αν αλλάξει η ρύθμιση

του δίσκου κατά τη διάρκεια της κοπής υπάρχει

το ενδεχόμενο να σφηνώσει ή να κλωτσήσει το

g) Να είστε ιδιαίτερα προσεκτικός/προσεκτική

όταν κόβετε σε ήδη υπάρχοντες τοίχους ή σε

άλλους μη επιβλεπόμενους τομείς. Ο βυθιζόμενος

πριονόδισκος μπορεί να προσκρούσει ή να μπλοκάρει

σε μη ορατά αντικείμενα και να προκαλέσει κλότσημα.

3) ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΚΑΤΩ ΠΡΟΦΥΛΑΚΤΗΡΑ

a) Πριν από κάθε χρήση, βεβαιωθείτε ότι

κλείνει σωστά ο κάτω προφυλακτήρας.

Μη χρησιμοποιείτε το πριόνι όταν ο κάτω

προφυλακτήρας δεν κινείται ελεύθερα ή όταν

δεν κλείνει αμέσως. Ποτέ μη σφίγγετε ή δένετε

τον κάτω προφυλακτήρα στην ανοιχτή θέση.

Αν αφήσετε το δισκοπρίονο να πέσει, υπάρχει το

ενδεχόμενο να έχει στραβώσει ο κάτω προφυλακτήρας.

Βγάλτε το φις από την πρίζα, σηκώστε τον κάτω

προφυλακτήρα με τη βοήθεια της λαβής ανύψωσης και

βεβαιωθείτε ότι κινείται ελεύθερα και ότι δεν έρχεται σε

επαφή με τον δίσκο ή με οποιοδήποτε άλλο εξάρτημα,

σε όλες τις γωνίες και σε όλα τα βάθη κοπής.

b) Ελέγξτε τη λειτουργία του ελατηρίου του κάτω

προφυλακτήρα. Αν ο προφυλακτήρας και το

ελατήριο δεν λειτουργούν σωστά, θα πρέπει

να επισκευαστούν πριν από τη χρήση. Ο κάτω

προφυλακτήρας ενδέχεται να είναι δυσκίνητος εξαιτίας100

Διπλή μόνωση (δεν απαιτείται καλώδιο γείωσης)

Μην πετάτε το εργαλείο στον κάδο οικιακών

• Τοποθέτηση της πριονολεπίδας

! βγάλτε το φις από την πρίζα

- πάρτε το εξάγωνο κλειδί A από τη θήκη του

- πιέστε το κουμπί ασφάλισης της ατράκτου C και

κρατήστε το πατημένο ενώ αφαιρείτε τον κοχλία του

δίσκου D γυρίζοντάς τον με το εξάγωνο κλειδί

! πιέζετε το κουμπί ασφάλισης της ατράκτου C

μόνο όταν είναι σταματημένο το εργαλείο

- αφήστε το κουμπί ασφάλισης της ατράκτου C

- αφαιρέστε τη φλάντζα E

- ανοίξτε τον κάτω προφυλακτήρα F με το μοχλό

G και κρατήστε τον ενώ τοποθετήστε τον δίσκο,

φροντίζοντας ώστε τα δόντια του δίσκου και το βέλος

που είναι τυπωμένο στον δίσκο να δείχνουν προς

την ίδια κατεύθυνση όπως το βέλος στον επάνω

- αφήστε τον κάτω προφυλακτήρα F

- τοποθετήστε τη φλάντζα E

! βεβαιωθείτε ότι οι επιφάνειες σύσφιγξης H της

φλάντζας είναι τελείως καθαρές και ότι είναι

στραμμένες προς τον δίσκο

- πιέστε το κουμπί ασφάλισης της ατράκτου C και

κρατήστε το πατημένο ενώ σφίγγετε τον κοχλία του

δίσκου γυρίζοντάς τον με το εξάγωνο κλειδί, 1/8 του

κύκλου πέρα από το σημείο μέχρι το οποίο σφίγγει

με το χέρι (έτσι διασφαλίζεται το γλίστρημα του

δίσκου όταν αντιμετωπίζει υπέρμετρη αντίσταση,

αποφεύγοντας με τον τρόπο αυτό την υπερφόρτωση

του μοτέρ και το κλότσημα του πριονιού)

- αφήστε το κουμπί ασφάλισης της ατράκτου C

• Ρύθμιση του βάθους κοπής

- για τη βέλτιστη ποιότητα κοπής, ο δίσκος κοπής δεν

πρέπει να εξέχει περισσότερο από 3 χλστ. κάτω από

- ξεσφίξτε την πεταλούδα J

- ανασηκώστε/χαμηλώστε το πέλμα K μέχρι το

επιθυμητο βάθος κοπής επιτευχθεί υπό κλίμακα

χρησιμοποιώντας τον δείκτη L

- σφίξτε την πεταλούδα J

• Ρύθμιση της γωνίας κοπής (0-45˚)

- ξεσφίξτε την πεταλούδα M

- περιστρέψττε το εργαλείο μέχρι η επιθυμητή γωνία

επιτευχθεί υπό κλίμακα χρησιμοποιώντας τον δείκτη

- σφίξτε την πεταλούδα M

! στην πλαγιοκοπή, το βάθος κοπής δεν

ανταποκρίνεται στην ένδειξη υπό κλίμακα του

• Eλέγχος γωνίας κοπής 90˚

- ρυθμίστε και σφίξτε το πέλμα K στο μέγιστο βάθος

- ρυθμίστε και σφίξτε τη ρύθμιση γωνίας στις 0˚

- ελέγξστε για γωνία 90˚ μεταξύ δίσκου και πέλματος

- αν χρειάζεται ρύθμιση, ξεσφίξτε την πεταλούδα M

και χρησιμοποιήστε τη ρυθμιστική βίδα P όπως στην

• Xρησιμοποιείτε μόνο εξαρτήματα των οποίων ο

ύψιστος επιτρεπός αριθμός στροφών είναι τουλάχιστον

τόσο υψηλός, όσο ο ύψιστος αριθμός στροφών χωρίς

φορτιό του εργαλείου

• Χρησιμοποιήστε μόνο πριονόλαμες με ελάχιστη

διάμετρο 170 mm, μέγιστη διάμετρο 170 mm και οπή

ατράκτου 16 mm (5255)

• Χρησιμοποιήστε μόνο πριονόλαμες με ελάχιστη

διάμετρο 184 mm, μέγιστη διάμετρο 184 mm και οπή

ατράκτου 16 mm (5665/5675)

• Mην χρησιμοποιείτε ποτέ δίσκους κοπής από

• Με το εργαλείο ποτέ μην χρησιμοποιείτε δίσκους

• Bεβαιωθείτε ότι η τάση του παρεχόμενου ρεύματος

είναι ίδια με την τάση που υποδεικνύεται στην πινακίδα

δεδομένων του εργαλείου

• Προφυλάξτε το εργαλείο από τυχόν φθορές από ξένα

σώματα (βίδες, καρφιά ή άλλα) που ίσως είναι μέσα

στο κομμάτι που θα δουλέψετε - αφαιρέστε τα πριν

αρχίσετε την εργασία

• Aφαιρέστε όλα τα εμπόδια από την γραμμή κοπής,

πάνω και κάτω, πριν ξεκινήσετε την κοπή

• Στερεώστε το κομμάτι εργασίας (το κομμάτι

εργασίες συγκρατείται καλύτερα με σφιγκτήρες ή σε

μέγγενη παρά με το χέρι)

• Χρησιµοποιήστε κατάλληλες ανιχνευτικές

συσκευές για να εντοπίσετε τυχόν αφανείς

τροφοδοτικές γραµµές ή συµβουλευτείτε σχετικά

τις επιχειρήσεις παροχής ενέργειας (επαφή µε

ηλεκτρικές γραµµές µπορεί να οδηγήσει σε πυρκαϊά

ή σε ηλεκτροπληξία - βλάβες σε αγωγούς φωταερίου

(γκαζιού) µπορεί να οδηγήσουν σε έκρηξη - η διείσδυση

σ΄ ένα σωλήνα νερού προκαλεί υλικές ζηµιές ή µπορεί

να προκαλέσει ηλεκτροπληξία)

• Xρησιμοποιείτε ασφαλείς, τελείως ξετυλιγμένες

προεκτάσεις καλωδίου με χωρητικότητα 16 Amps

• Η ηχητική στάθμη κατά την εργασία ενδέχεται να

ξεπεράσει τα 85 dB(A) - γι’ αυτό θα πρέπει να φοράτε

• Mήν χρησιμοποιείτε ποτέ το εργαλείο σας χωρίς το

προστατευτικό σύστημα που δίνει ο κατασκευαστής

• Mην επιχειρείτε να κόψετε αντικείμενα πολύ μικρών

• Mην εργάζεσθε με το εργαλείο κρατώντας το ψηλά

πάνω από το κεφάλι σας

• Σε περίπτωση που το εργαλείο σας θα ”κολλήσει”, ή σε

περίπτωση κακής ηλεκτρικής ή μηχανικής λειτουργίας,

σταματήστε αμέσως το εργαλείο και βγάλτε το απο την

• Σε περίπτωση που υποστεί βλάβη ή κοπεί το καλώδιο

κατά την εργασία, μην αγγίζετε το καλώδιο, αλλά

αποσυνδέστε αμέσως το φις από την πρίζα

• Oταν τελειώνετε την δουλειά σας και ακουμπάτε

το εργαλείο στο πλάϊ, κλείστε τον διακόπτη και

βεβαιωθήτε ότι όλα τα κινούμενα μέρη του έχουν

• Aφού κλείσετε το διακόπτη του δισκοπριόνου, ποτέ

μην προσπαθήτε να σταματήσετε την περιστροφή του

δίσκου κοπής εφαρμόζοντας σε αυτόν μία πλευρική

ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΟ ΕΡΓΑΛΕΙΟ

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση101

• Φροντίστε ώστε πάντα η ”καλή” πλευρά του κομματιού

εργασίας να αντικρύζει προς τα κάτω ώστε να

αποφεύγεται το ”ξεφτισμα”

• Xρησιμοποιείστε μόνο δίσκους κοπής που κόβουν καλά

και είναι ο σωστός τύπος για τη δουλειά που κάνετε

- ο αριθμός δοντιών που διαθέτουν οσο μεγαλύτερος ο

αριθμός δοντιών βελτιωμένη ποιότητα κοπής

- οι δίσκους κοπής με άκρα καρβιδίου παραμένουν

κοφτεροί έως και 30 φορές περισσότερο από τους

συνήθεις δίσκους κοπής

• Oδηγός παράλληλης κοπής Y

- για ακριβείς κοπές κατά μήκος του κομματιού κοπής

- μπορεί να τοποθετηθεί σε κάθε πλευρά του πέλματος

Ρύθμιση του οδηγού παράλληλης κοπής

- ξεσφίξτε την πεταλούδα Z

- ρυθμίστε το επιθυμητό πλάτος κοπής

χρησιμοποιώντας την κλίμακα παράλληλης κοπής

(χρησιμοποιήστε το δείκτη γραμμής κοπής Q ως

- σφίξτε την πεταλούδα Z

- καθορίστε το επιθυμητό βάθος κοπής

- περιστρέψτε το εργαλείο προς τα εμπρός με τον

δείκτη γραμμής κοπής Q ευθυγραμμισμένο με την

επιθυμητή γραμμή κοπής χαραγμένη πάνω στο

- ανοίξτε τον κάτω προφυλακτήρα F με το μοχλό G

- μόλις ο δίσκος κοπής είναι έτοιμος να εισέλθει

στο κομμάτι, ξεκινείστε το εργαλείο και σταδιακά

χαμηλώστε το πίσω μέρος του εργαλείου,

χρησιμοποιώντας το μπροστινό άκρο του πέλματος

- σταδιακά χαμηλώστε το εργαλείο προς τα κάτω

καθώς και προς τα εμπρός

- μόλις μπει ο δίσκος στο υλικό, αφήστε ελεύθερο το

! ποτέ μην τραβήξετε το εργαλείο προς τα πίσω

• Kοπή μεγάλων κομματιών

- υποστηρίξτε τα κομμάτια κοπής, τοποθετώντας τα

στο πάτωμα, το τραπέξι ή τον πάγκο εργασίας

! ρυθμίστε το βάθος κοπής έτσι ώστε να κόψετε

το κομμάτι και όχι την υποστήριξη

- σε περίπτωση που ο οδηγός παράλληλης κοπής δεν

επιτρέπει την κοπή επιθυμητό πλάτος, στερεώστε ή

καρφώστε ένα ξύλο πάνω στο κομμμάτι ως οδηγός

και χρησιμοποιείστε τη δεξιά πλευρά του πελμάτος σε

σχέση με αυτόν τον οδηγό

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

• Κρατάτε πάντοτε το εργαλείο και το καλώδιο καθαρά

(και ιδιαίτερα τις σχισμές αερισμού)

! αφαιρέστε την πρίζα πριν το καθάρισμα

• Φροντίστε πάντα ο χώρος γύρω από τον κάτω

να είναι καθαρός (αφαιρέστε τη

σκόνη και τα ροκανίδια φυσώντας με πεπιεσμένο αέρα

• Kαθαρίστε τον δίσκο κοπής αμέσως μετά τη χρήση

(κυρίως από κόλλα ή βερνίκια)

• Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι

ελέγχου το εργαλείο σταματήσει κάποτε να λειτουργεί,

τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα

• Ρυθμιζόμενος αλεξήλιος τζαμιος για τη γραμμή κοπής

- ώστε να κατευθύνεται το εργαλείο κατά μήκος της

χαραγμένης γραμμής κοπής πάνω στο κομμάτι

- για ευθεία κοπή 0˚ ή κλίση 45˚ χρησιμοποιείστε την

! το φαρδύ μέρος του πέλματος πρέπει να

εφάπτεται στο υποστηριζόμενο μέρος του

- μπορεί να ρυθμιστεί, επιτρέποντας στον χρήστη

να επιλέξει αν η απώλεια υλικού θα γίνεται στην

εσωτερική ή στην εξωτερική πλευρά του δίσκου

! το πλάτος κοπής καθορίζεται από το πλάτος των

δοντιών και όχι του σώματος του δίσκου

! πάντα κάνετε δοκιμαστικές κοπές για να βρείτε

την πραγματική γραμμή κοπής

- συνδέστε την ηλεκτρική σας σκούπα στην υποδοχή R

! ποτέ μην αφήσετε τον σωλήνα της

ηλεκτρικής σκούπας να εμπλακεί με τον κάτω

προφυλακτήρα με τη διαδικασία κοπής

- πμορείτε να χρησιμοποιησετε ένα σάκκο συλλογής

σκόνης (εξάρτημα SKIL 2610387402)

! μη χρησιμοποιείτε το σάκκο συλλογής σκόνης/

την ηλεκτρική σκούπα όταν κόβετε μέταλλα

• Xειρισμός του εργαλείου

- συνδέστε την πρίζα με το δίκτυο ηλ. ρεύματος

- πάντοτε κρατείστε τη λαβή S σιφχτά και σταθερά με

το χέρι και τη λαβή T σιφχτά με το άλλο χέρι

- τοποθετήστε το εργαλείο με το εμπρός μέρος του

πέλματος επίπεδα επανω στο κομμάτι

! βεβαιωθείτε ότι τα δόντια δεν έχουν εμπλακεί

με το κομμάτι εργασίας

- ξεκινάτε το εργαλείο σας τπρώτα πιέσοντας το

κουμπί V (= διακόπτης ασφαλείας που δεν μπλοκάρει)

και μετά πατήσετε τη σκανδάλη W

! το εργαλείο πρέπει να λειτουργεί με πλήρη

ταχύτητα προτού ο δίσκος κοπής εισχωρήσει το

- ο κάτω προφυλακτήρας F ανοίγει αυτομάτως όταν

ο δίσκος κοπής έλθει σε επαφή με το υλικό που

κόβετε (ανοίξετε τον προφυλακτήρα με το χέρι σας

χρησιμοποιώντας το μοχλό G μόνο για κοπή ειδική

όπως είναι η εσωτερική κοπή)

! μη ζορίζετε το εργαλείο (να ασκείτε ελαφρά

αλλά συνεχή πίεση προκειμένου να αποφευχθεί

υπερθέρμανση των άκρων των λεπίδων και - σε

περίπτωση που κόβετε πλαστικά - λιώσιμο του

! ενώ εργάζεστε, να κρατάτε πάντα το εργαλείο

από τη/τις λαβή/ές με γκρι χρώμα

- αφού ολοκληρώστε την κοπή, σταματάτε το εργαλείο

σας απελευθερώνοντας την σκανδάλη W

! βεβαιωθείτε ότι η λεπίδα έχει σταματήσει

τελείως πριν σηκώσετε το εργαλείο από το

κατεργαζόμενο αντικείμενο

• Όταν χρησιμοποιείται η ράγα - οδηγός (αξεσουάρ

με κωδικό SKIL 2610Z04064) σε συνδυασμό με

αντάπτορα, το βάθος κοπής θα μειωθεί σε 14 mm για

κοπές σε γωνία 90° αλλά και σε 45°102

cu secţiuni unghiulare la 45°; cu pânze de erăstrău

εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία

- στείλτε το εργαλείο χωρίς να το

αποσυναρμολογήσετε μαζί με την απόδειξη αγοράς

στο κατάστημα από το οποίο το αγοράσατε ή στον

πλησιέστερο σταθμό τεχνικής εξυπηρέτησης της

SKIL (θα βρείτε τις διευθύνσεις και το διάγραμμα

συντήρησης του εργαλείου στην ιστοσελίδα

• Να γνωρίζετε ότι βλάβες που προκαλούνται λόγω

υπερφόρτωσης ή ακατάλληλου χειρισμού του

εργαλείου, δεν καλύπτονται από την εγγύηση (για

τους όρους της εγγύησης της SKIL επισκεφτείτε

τη διεύθυνση www.skil.com ή απευθυνθείτε στον

πλησιέστερο αντιπρόσωπο)

• Μην πετάτε τα ηλεκτρικά εργαλεία, εξαρτημάτα

και συσκευασία στον κάδο οικιακών

απορριμμάτων (μόνο για τις χώρες της ΕΕ)

- σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί

ηλεκτρικών και ηλεκτρονικών συσκευών και την

ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά

εργαλεία πρέπει να συλλέγονται ξεχωριστά και να

επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς

θα σας το θυμήσει αυτό όταν έλθει η

• Βάσει της μέτρησης σύμφωνα με το πρότυπο EN

62841, η στάθμη ηχοπίεσης αυτού του εργαλείου

είναι 97 dB(A) και η στάθμη ηχοπίεσης του 108 dB(A)

(αβεβαιότητα K = 3 dB), και ο κραδασμός ✱ (τριαξονικό

διανυσματικό άθροισμα, αβεβαιότητα K = 1,5 m/s²)

✱ κοπή ξύλου 2,6 m/s²

✱ κοπή μετάλλου 2,2 m/s²

• Το επίπεδο παραγωγής κραδασμών έχει μετρηθεί

σύμφωνα με μια τυποποιημένη δοκιμή που αναφέρεται

στο πρότυπο EN 62841 - μπορεί να χρησιμοποιηθεί

για τη σύγκριση ενός εργαλείου με ένα άλλο, καθώς

και ως προκαταρκτική αξιολόγηση της έκθεσης στους

κραδασμούς όταν το εργαλείο χρησιμοποιείται για τις

εφαρμογές που αναφέρονται

- η χρήση του εργαλείου για διαφορετικές εφαρμογές

ή με διαφορετικά ή κακοσυντηρημένα εξαρτήματα

μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης

- όταν το εργαλείο είναι απενεργοποιημένο ή δουλεύει

αλλά δεν εκτελεί την εργασία, το επίπεδο έκθεσης

μπορεί να μειωθεί σημαντικά

! προστατευτείτε από τις επιδράσεις των

κραδασμών συντηρώντας σωστά το εργαλείο

και τα εξαρτήματά του, διατηρώντας τα χέρια

σας ζεστά και οργανώνοντας τον τρόπο
