GEBRUIKSAANWIJZING 5255 AA SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring

Cirkelzaag Productnummer

Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen

aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en

verordeningen en overeenstemmen met de volgende normen.

Technisch dossier bij:

R Aansluitstuk voor stofzuiger

V Veiligheidsschakelaar

Z Knop voor instellen breedtegeleider

VEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

- WAARSCHUWING Lees alle

veiligheidswaarschuwingen, instructies, afbeeldingen

en specicaties die met dit elektrische gereedschap

zijn meegeleverd. Het niet volgen van alle hieronder

genoemde instructies kan elektrische schokken, brand en/of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor

Het in de waarschuwingen gebruikte begrip “elektrisch

gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoen, gassen of stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers

in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om

de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen

nationales Recht müssen nicht mehr gebrauchsfähige

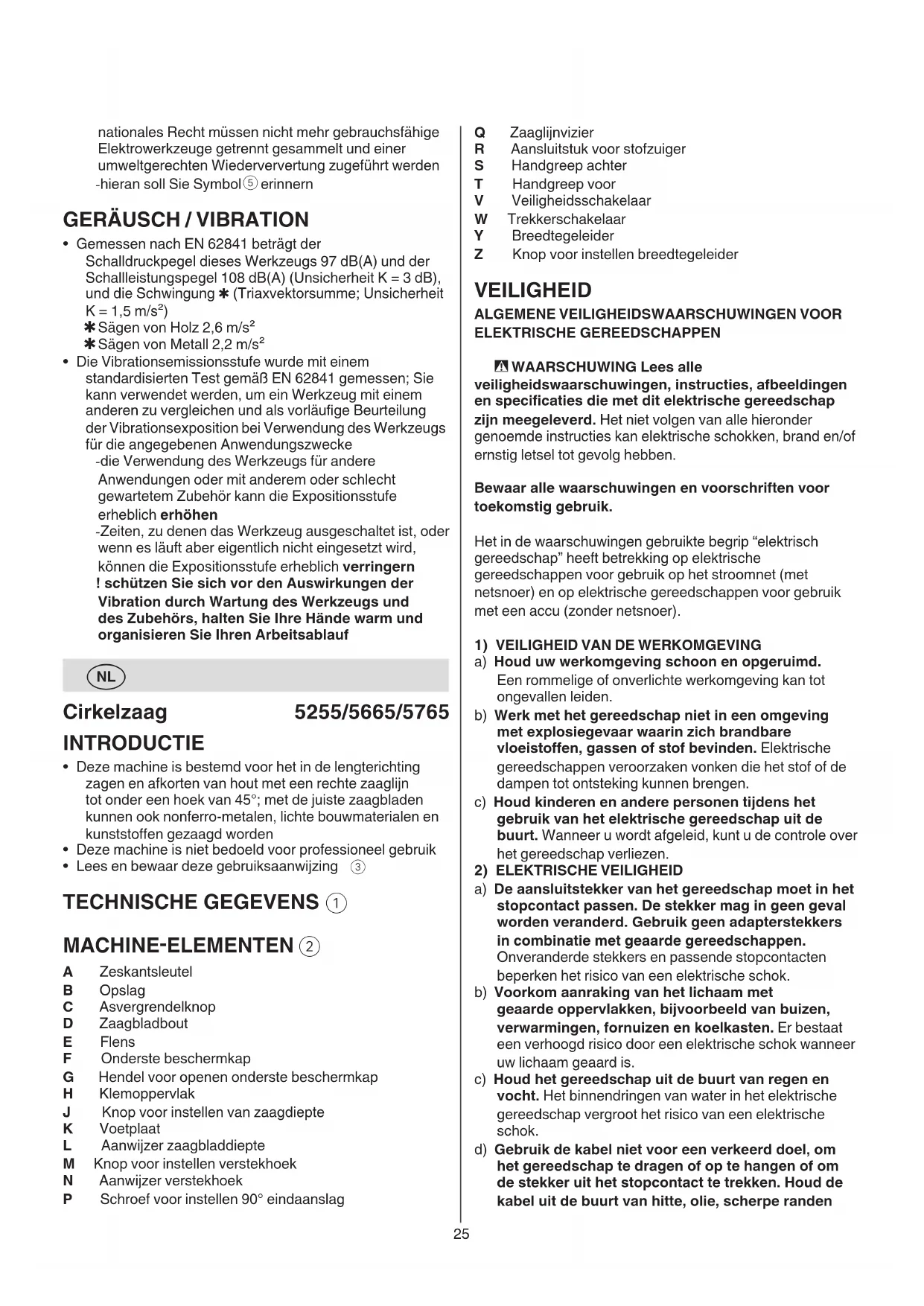

• Deze machine is bestemd voor het in de lengterichting

zagen en afkorten van hout met een rechte zaaglijn

tot onder een hoek van 45°; met de juiste zaagbladen

kunnen ook nonferro-metalen, lichte bouwmaterialen en

kunststoen gezaagd worden

• Deze machine is niet bedoeld voor professioneel gebruik

• Lees en bewaar deze gebruiksaanwijzing

F Onderste beschermkap

G Hendel voor openen onderste beschermkap

J Knop voor instellen van zaagdiepte

L Aanwijzer zaagbladdiepte

M Knop voor instellen verstekhoek

N Aanwijzer verstekhoek

P Schroef voor instellen 90° eindaanslag26

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem

de accu (indien uitneembaar) uit het elektrische

gereedschap voordat u het elektrische gereedschap

instelt, accessoires wisselt of het elektrische

gereedschap opbergt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het elektrische

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer

of bewegende delen van het gereedschap

correct functioneren en niet vastklemmen en of

onderdelen zodanig gebroken of beschadigd zijn

dat de werking van het gereedschap nadelig wordt

beïnvloed. Laat beschadigde delen repareren

voordat u het gereedschap gebruikt. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp

en schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen,

toebehoren, inzetgereedschappen en dergelijke

volgens deze aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog, schoon

en vrij van olie en vet. Gladde handgrepen en

greepvlakken verhinderen dat het gereedschap in

onverwachte situaties veilig kan worden gehanteerd en

a) Laat het gereedschap alleen repareren door

gekwaliceerd en vakkundig personeel en

alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

GEVAAR : Houd uw handen uit de buurt van

de zaagomgeving en het zaagblad. Houd met uw

andere hand de extra handgreep of het motorhuis

en bewegende gereedschapdelen. Beschadigde of

in de war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken

die voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereedschap

in een vochtige omgeving onvermijdelijk is, dient

u een aardlekschakelaar te gebruiken. Het gebruik

van een aardlekschakelaar vermindert het risico van een

3) PERSOONLIJKE VEILIGHEID

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker,

slipvaste werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer

dat het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of

de accu aansluit en voordat u het gereedschap

oppakt of draagt. Wanneer u bij het dragen van het

elektrische gereedschap uw vinger aan de schakelaar

hebt of wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren en kleding uit de

buurt van bewegende delen. Loshangende kleding,

sieraden en lange haren kunnen door bewegende delen

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

h) Ondanks het feit dat u eventueel heel

goed vertrouwd bent met het gebruik van

gereedschappen, moet u ervoor zorgen dat u niet

nonchalant wordt en veiligheidsvoorschriften voor

het gereedschap gaat negeren. Een onoplettende

handeling kan binnen een fractie van een seconde

ernstig letsel veroorzaken.27

voorzorgsmaatregelen in acht genomen worden.

b) Laat de schakelaar los, indien het zaagblad

vastloopt, of indien om een andere reden het

zaagproces onderbroken wordt, en houd de

machine bewegingsloos in het materiaal totdat

het zaagblad volkomen tot stilstand komt. Probeer

nooit om de zaag uit het werkstuk te verwijderen, of

trek de zaag nooit naar achteren als het zaagblad

in beweging is, want anders ontstaat terugslag.

Onderzoek en neem corrigerende maatregelen om de

oorzaak van vastlopen van het zaagblad te elimineren.

Vermijd het zagen in spijkers en schroeven.

c) Plaats, bij het opnieuw starten van de machine als

deze zich in het werkstuk bevindt, het zaagblad

midden in de zaagsnede en controleer of de

zaagtanden niet in het materiaal vastzitten. Als het

zaagblad vastloopt, kan het uit het werkstuk lopen of een

terugslag-reactie geven als de machine opnieuw wordt

d) Ondersteun grote panelen om het risico van

vastklemmen en terugslaan van het zaagblad tot

een minimum te beperken. Grote panelen hebben

de neiging onder hun eigen gewicht door te zakken. De

steunpunten moeten aan beide kanten onder het paneel

geplaatst worden, vlakbij de zaagsnede en vlakbij de

zijkant van het paneel.

e) Gebruik geen botte of beschadigde zaagbladen. Een

onscherp of onjuist geplaatst zaagblad zorgt voor een

smalle zaagsnede met grote wrijving, vastlopen van het

zaagblad en machine-terugslag als gevolg.

f) De bedieningshendels voor het instellen van

zaagdiepte en verstekhoek moeten stevig vastzitten,

voordat u gaat zagen. Als de zaagblad-instelling

verschuift tijdens het zagen, kan dit vastlopen van het

zaagblad en machine-terugslag tot gevolg hebben.

g) Wees bijzonder voorzichtig bij zaagwerkzaamheden

in bestaande muren of andere plaatsen zonder

voldoende zicht. Het invallende zaagblad kan bij

zaagwerkzaamheden in niet-zichtbare voorwerpen

blokkeren en een terugslag veroorzaken.

3) FUNCTIE VAN ONDERSTE BESCHERMKAP

a) Controleer vóór ieder gebruik of de onderste

beschermkap op de juiste manier sluit. Gebruik de

zaag niet als de onderste beschermkap niet vrij

beweegt en/of niet onmiddellijk sluit. De onderste

beschermkap nooit in opengedraaide positie

vastklemmen of vastbinden. Indien de zaag per

ongeluk is gevallen, kan de onderste beschermkap

verbogen zijn. Trek de stekker uit het stopcontact, open

de onderste beschermkap met zijn hendel en zorg

ervoor dat deze vrij beweegt en, onder alle hoeken

en zaagdieptes, niet het zaagblad noch ieder ander

b) Controleer of de veer van de onderste beschermkap

functioneert. Als de beschermkap en de veer

niet juist functioneren, moeten zij vóór gebruik

gerepareerd worden. De onderste beschermkap

kan traag functioneren als gevolg van beschadigde

onderdelen, kleverige aanslag, of opeenhoping van

c) De onderste beschermkap dient alleen handmatig

geopend te worden in geval van speciale

zaagsnedes, zoals invalzagen en samengestelde

vast. Als u de zaagmachine met beide handen

vasthoudt, kunnen uw handen niet door het zaagblad

b) Reik niet naar iets onder het werkstuk. De

beschermkap kan u onder het werkstuk niet beschermen

c) Stel de zaagdiepte in op de dikte van het werkstuk.

Onder het werkstuk dient minder dan een volledige tand

van de zaagbladtanden zichtbaar te zijn.

d) Houd het te zagen werkstuk nooit in uw hand of

op uw been vast. Zet het werkstuk in een stabiele

opname vast. Het is belangrijk om het werkstuk goed te

bevestigen, om het gevaar van contact met het lichaam,

vastklemmen van het zaagblad of verlies van de controle

e) Houd het elektrische gereedschap alleen vast aan

de geïsoleerde greepvlakken als u werkzaamheden

uitvoert waarbij het inzetgereedschap verborgen

stroomleidingen of de eigen netkabel kan raken.

Contact met een onder spanning staande leiding zet ook

de metalen delen van het elektrische gereedschap onder

spanning en leidt tot een elektrische schok.

f) Gebruik voor het afzagen van een langwerpig

stuk hout altijd een breedtegeleider of een recht

stuk hout als geleider. Daarmee wordt nauwkeuriger

gezaagd en de kans op het verklemmen van het

g) Gebruik altijd zaagbladen met de juiste maat en

met een passende vorm van het opnameboorgat

(bijv. stervormig of rond). Zaagbladen die niet bij de

montagedelen van de zaagmachine passen, lopen niet

rond en leiden tot het verliezen van de controle.

h) Gebruik nooit beschadigde of niet passende enzen

of bouten bij het zaagblad. De zaagbladenzen

en -bout zijn speciaal ontworpen voor uw zaag, voor

optimale prestatie en veiligheid tijdens het werk.

2) TERUGSLAG - OORZAKEN EN BIJBEHORENDE WAARSCHUWINGEN

• Terugslag is een plotselinge reactie op een vastgeklemd,

vastgelopen of niet goed uitgelijnd zaagblad, waardoor

de zaag ongecontroleerd uit het werkstuk omhoog

richting gebruiker springt

• Indien het zaagblad vastgeklemd zit of vastloopt in de

zich sluitende zaagsnede, blokkeert het blad en zorgt de

reactie-kracht van de motor ervoor, dat de machine snel

richting gebruiker terug springt

• Als het zaagblad in de zaagsnede vervormd raakt of niet

recht in de zaagsnede loopt, kunnen de zaagtanden aan

de achterkant van het zaagblad in de bovenste laag van

het hout grijpen, met als gevolg dat het zaagblad uit de

zaagsnede klimt en terug naar de gebruiker springt

• Terugslag is het resultaat van verkeerd gebruik

van de machine en/of onjuiste werkprocedures of

-omstandigheden en kan voorkomen worden door de

juiste voorzorgsmaatregelen in acht te nemen, zoals

hieronder aangegeven

a) Houd de zaag altijd stevig met beide handen vast

en positioneer uw armen zodanig, dat u de krachten

die ontstaan bij machine-terugslag kunt weerstaan.

Positioneer uw lichaam aan één kant van het

zaagblad, in ieder geval niet op dezelfde lijn als het

zaagblad. Terugslag kan ervoor zorgen, dat de zaag

naar achteren springt, maar terugslag-krachten kunnen

door de gebruiker gecontroleerd worden als de juiste28

• Controleer altijd of het voltage, dat vermeld staat op

het typeplaatje van de machine, overeenkomt met de

• Voorkom schade, die kan ontstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Verwijder, voordat u begint te zagen, alle obstakels zowel

boven als onder het zaagvlak

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast dan

wanneer het met de hand wordt vastgehouden)

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op

te sporen of raadpleeg het plaatselijke energie-

of waterleidingbedrijf (contact met elektrische

leidingen kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

• Tijdens het werken kan het geluidsniveau 85 dB(A)

overschrijden; draag oorbeschermers

• Gebruik uw machine nooit zonder het originele

• Probeer niet om uitzonderlijk kleine werkstukken te zagen

• Werk niet boven uw hoofd met de machine

• Schakel, in geval van blokkeren of elektrische of

mechanische storing, de machine onmiddellijk uit en trek

de stekker uit het stopcontact

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

• Als u de machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

• Na uitschakeling van uw cirkelzaagmachine, nooit een

draaiend cirkelzaagblad stoppen door er aan de zijkant

iets tegenaan te drukken

UITLEG VAN SYMBOLEN OP MACHINE

Lees de gebruiksaanwijzing vóór gebruik

Dubbele isolatie (geen aarddraad nodig)

Geef de machine niet met het huisvuil mee

• Monteren van zaagblad

! trek de stekker uit het stopcontact

- haal zeskantsleutel A uit opbergplaats B

- druk asvergrendelknop C in en houd deze vast terwijl u

bout D met de zeskantsleutel verwijdert

! druk asvergrendelknop C alleen in als machine

- laat asvergrendelknop C los

- open onderste beschermkap F met hendel G en

houd deze vast terwijl u het zaagblad monteert

met de zaagtanden en de pijl op het zaagblad in

dezelfde richting wijzend als de pijl op de bovenste

- laat onderste beschermkap F los

! zorg ervoor, dat het klemoppervlak H van de

zaagsnedes. Open de onderste beschermkap met

zijn hendel en laat deze los, zodra het zaagblad het

materiaal bereikt. Bij alle andere zaagbewerkingen

dient de onderste beschermkap automatisch open te

d) Houd altijd in de gaten, dat de onderste

beschermkap het zaagblad bedekt voordat u de

zaag op een plank of vloer wegzet. Een onbeschermd

draaiend zaagblad zal de zaag naar achteren doen

bewegen, daarbij alles doorzagend wat hij op zijn pad

tegenkomt. Wees bewust van de tijd, die het zaagblad

nodig heeft om te stoppen, nadat de schakelaar is

EXTRA VEILIGHEIDSVOORSCHRIFTEN ALGEMEEN

• Deze machine mag niet worden gebruikt door personen

• Deze machine is niet geschikt voor nat-zagen

• Trek altijd de stekker uit het stopcontact voordat

u een instelling verandert of een accessoire

• Gebruik de machine niet, wanneer het snoer beschadigd

is; laat dit door een erkende vakman vervangen

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken),

met name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Gebruik alleen een zaagtafel voorzien van een

schakelaar ter voorkoming van herstarten van de motor

na stroomonderbreking

• Gebruik alleen een zaagtafel voorzien van een

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen zaagbladen die voldoen aan de in deze

gebruiksaanwijzing vermelde specicaties, volgens

EN 847-1 zijn gecontroleerd en overeenkomstig zijn

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• Gebruik uitsluitend zaagbladen met een minimale

diameter van 170 mm, een maximale diameter van 170

mm en een asgat van 16 mm (5255)

• Gebruik uitsluitend zaagbladen met een minimale

diameter van 184 mm, een maximale diameter van 184

mm en een asgat van 16 mm (5665/5675)

• Gebruik nooit HSS-zaagbladen

• Gebruik nooit afbraam-/ (door)slijpschijven bij deze

! het zaagblad moet eerst op volle snelheid zijn

voordat u het in het werkstuk leidt

- beschermkap F opent automatisch als u het zaagblad

in het werkstuk leidt (open beschermkap alleen

handmatig met hendel G voor speciale zaagsnedes

! forceer de machine niet (oefen lichte en constante

druk uit om oververhitting van de zaagbladpunten

en het smelten van kunststof materiaal te

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

- schakel uw machine, na het maken van de zaagsnede,

uit door trekker W los te laten

! zorg ervoor, dat het zaagblad tot stilstand

gekomen is, voordat u de machine van het

• Bij gebruik van de geleiderail (SKIL-accessoire

2610Z04064) in combinatie met de adapter, zal de

freesdiepte met 14 mm afnemen bij snedes met een

hoek van zowel 90° als 45°

• Leg de goede kant van het werkstuk altijd naar beneden

om splinteren tot een minimum te beperken

• Gebruik uitsluitend scherpe zaagbladen van het juiste

- hoe meer tanden, des te beter de zaagsnede

- zaagbladen met hardmetalen tanden blijven tot 30 maal

langer scherp dan gewone zaagbladen

- voor het maken van een precieze zaagsnede langs de

rand van een werkstuk

- kan aan beide kanten van de voet bevestigd worden

Instellen breedtegeleider

- stel gewenste zaagbreedte in met behulp van schaal

op breedtegeleider (gebruik zaaglijnvizier Q als

- stel gewenste zaagdiepte in

- kantel machine naar voren met zaaglijnvizier Q op één

lijn met op werkstuk aangegeven gewenste zaaglijn

- open onderste beschermkap F met hendel G

- schakel, net voordat u het zaagblad in het werkstuk

leidt, de machine in en laat achterkant van machine

geleidelijk zakken terwijl u voorkant van voet als

”scharnier” gebruikt

- beweeg machine geleidelijk zowel naar beneden als

- zodra het zaagblad het materiaal bereikt, hendel G

! de machine nooit naar achteren trekken

• Zagen van grote panelen

- ondersteun paneel dicht bij de zaagsnede op de grond,

een tafel of een werkbank

! stel zaagdiepte zo in, dat u door paneel en niet

door de ondersteuning zaagt

- indien breedtegeleider de gewenste zaagbreedte niet

aankan, klem of spijker een recht stuk hout op werkstuk

als een geleider, en gebruik de rechterkant van de voet

enzen perfect schoon is en naar het zaagblad

- druk asvergrendelknop C in en houd deze vast terwijl

u de bout eerst handvast draait, en hem met de

zeskantsleutel nog 1/8 slag verder vasttrekt (zorgt voor

slippen van het zaagblad wanneer dit grote weerstand

ondervindt, waardoor kans op overbelasting van de

motor en machine-terugslag kleiner wordt)

- laat asvergrendelknop C los

• Instellen zaagdiepte

- voor een optimale zaagsnede mag het zaagblad niet

meer dan 3 mm onder het werkstuk uitsteken

- duw voet K omhoog/omlaag totdat gewenste

zaagdiepte op schaal is ingesteld met behulp van

- kantel machine totdat gewenste verstekhoek op schaal

is ingesteld met behulp van aanwijzer N

! bij verstekzagen correspondeert de zaagdiepte

niet met de waarde op de zaagdiepte-schaal

• Contrôle 90° verstekhoek

- stel voet K op maximale zaagdiepte in en zet deze vast

- stel verstekhoek op 0° in en zet deze vast

- controleer met een winkelhaak of hoek tussen

zaagblad en onderkant voet 90° is

- als bijstelling nodig is, knop M losdraaien, en

instelschroef P gebruiken zoals weergegeven

• Verstelbaar zaaglijnvizier Q

- voor het langs de gewenste, op werkstuk aangegeven,

zaaglijn geleiden van machine

- gebruik voor een rechte 0° zaagsnede of een 45°

verstekzaagsnede de betreende indicatielijn

! laat brede gedeelte van voet op ondersteunde

gedeelte van werkstuk rusten

- kan ingesteld worden naar gelang u het restmateriaal

aan binnen- of buitenkant van het blad wilt hebben

! breedte van zaagsnede wordt bepaald door dikte

van zaagtanden en niet door dikte van zaagblad

! altijd eerst uitproberen op een stuk afvalmateriaal

- sluit een stofzuiger aan op aansluitstuk R

! laat de stofzuigerslang nooit het openen van de

beschermkap of het zagen belemmeren

- u kunt ook een stofzak gebruiken (SKIL accessoire

! gebruik stofzak/stofzuiger niet bij het zagen van

• Werken met de machine

- steek stekker in stopcontact

- houd handgreep S altijd stevig met de ene en

handgreep T stevig met de andere hand vast

- plaats machine met voorkant van voet goed vlak op het

! zorg dat de zaagtanden het werkstuk niet raken

- schakel uw machine aan door eerst knop V (=

veiligheidsschakelaar, die niet vastgezet kan worden)

en daarna trekker W in te drukken30

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen)

! trek de stekker uit het stopcontact vóór het

• Houd het gebied rondom de onderste beschermkap F

altijd schoon (verwijder stof en splinters met behulp van

perslucht of een borstel)

• Maak zaagblad onmiddellijk na gebruik schoon (met

name als er hars of lijm op zit)

• Mocht het elektrische gereedschap ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient

de reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met

het aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt u

• Denk erom, dat beschadigingen als gevolg van

overbelasting of onjuist gebruik van de machine niet

onder de garantie vallen (voor de garantievoorwaarden

van SKIL zie www.skil.com of raadpleeg uw dealer)

• Geef elektrisch gereedschap, accessoires en

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2012/19/EG inzake

oude elektrische en elektronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt elektrisch gereedschap gescheiden

te worden ingezameld en te worden afgevoerd naar

een recycle-bedrijf, dat voldoet aan de geldende

zal u in het afdankstadium hieraan

• Gemeten in navolging van EN 62841 is het

geluidsdrukniveau van deze machine 97 dB(A) en het

geluidsvermogensniveau 108 dB(A) (onzekerheid K = 3

dB), en de trilling ✱ (triax vector som; onzekerheid

✱ zagen van hout 2,6 m/s²

✱ zagen van metaal 2,2 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 62841; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling door

de machine en de accessoires te onderhouden,

uw handen warm te houden en uw werkwijze te

skrutiek alebo klincov.
