MODE D'EMPLOI 5255 AA SKIL

Izjava o skladnosti ES Krožna žaga

Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi

relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom.

Tehnična dokumentacija pri:

Krožna žaga 5255/5665/5765

• To orodje je namenjeno za vzdolžno in prečno rezanje

lesa, tako za ravne reze, kot pod kotom do 45°; z uporabo

ustreznih žaginih listov pa tudi za neželezne kovine,

lahke gradbene materiale in plastične mase

• Orodje ni namenjeno profesionalni uporabi

G Ročica za odpiranje gibljivega ščita

orodjem se lotite razumno. Nikoli ne uporabljajte

orodja, če ste utrujeni in če ste pod vplivom mamil,

alkohola ali zdravil. En sam trenutek nepazljivosti pri

uporabi orodja ima lahko za posledico resne telesne

b) Uporabljajte osebna zaščitna sredstva in vedno

nosite zaščitna očala. Uporaba osebnih zaščitnih

sredstev, na primer maske proti prahu, nedrsečih

zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od

vrste in uporabe električnega orodja, zmanjšuje tveganje

c) Izogibajte se nenamernemu zagonu. Pred

priključitvijo električnega orodja na električno

nošenjem se prepričajte, če je električno orodje

izklopljeno. Prenašanje naprave s prstom na stikalu ali

priključitev vklopljenega električnega orodja na električno

omrežje je lahko vzrok za nezgodo.

d) Pred vklopom orodja odstranite z nje nastavitvena

orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata

na vrtečem se delu električnega orodja, lahko povzročita

e) Ne precenjujte se in poskrbite za varno stojišče in

stalno ravnotežje. Tako boste lahko v nepričakovani

situaciji bolje obvladali orodje.

f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali

nakita. Las in oblačil ne približujte premikajočim se

delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko

ujamejo v premikajoče se dele.

g) Če je možno na orodje namestiti priprave za

odsesavanje in prestrezanje prahu, prepričajte se,

ali so le-te priključene in, če jih pravilno uporabljate.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

h) Naj seznanjenost z orodjem, ki jo pridobite s

pogosto uporabo, ne bo razlog za to, da postanete

lahkomiselni in ignorirate varnostna načela. V delčku

sekunde lahko nepozorno dejanje pripelje do hude

4) RAVNANJE IN NEGA ROČNEGA ORODJA

uporabljajte električno orodje, ki je predvideno za

uporabljajte. Električno orodje, ki ga ni možno vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite

akumulatorsko baterijo, če jo je mogoče izvzeti,

še preden orodje popravljate, menjujete pribor ali

ga shranite. Ti preventivni varnostni ukrepi zmanjšajo

tveganje za nenamenski zagon orodja.

d) Kadar orodja ne uporabljaje ga shranjujte izven

dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil, orodja ne dovolite uporabljati.

Električna orodja so nevarna, če jih uporabljajo

e) Vzdržujte električna orodja in pribor. Preverite, če

premikajoči se deli orodja delujejo brezhibno in

če se ne zatikajo, oziroma, če kakšen del orodja ni

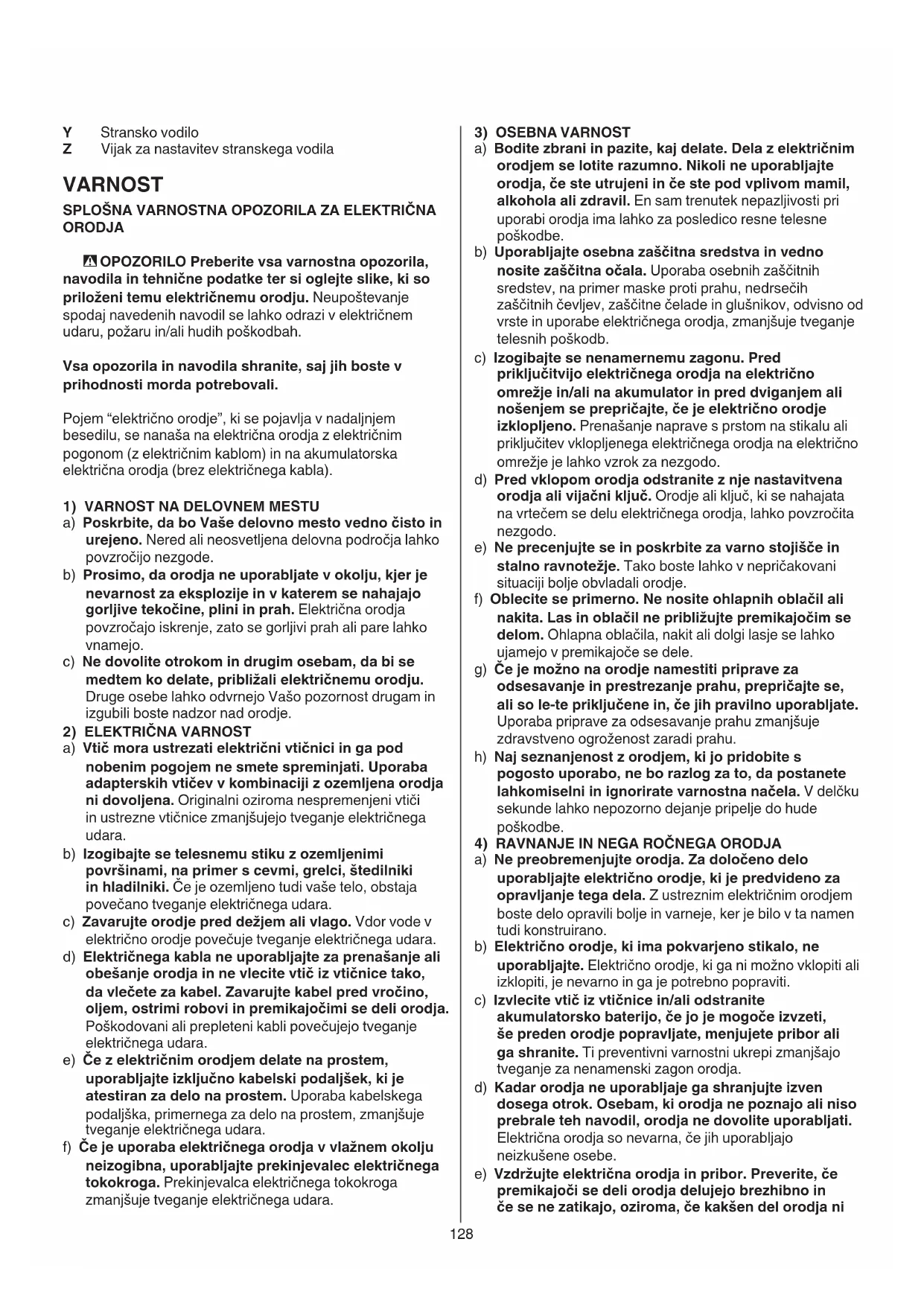

Z Vijak za nastavitev stranskega vodila

VARNOST SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNA ORODJA

- OPOZORILO Preberite vsa varnostna opozorila,

navodila in tehnične podatke ter si oglejte slike, ki so

priloženi temu električnemu orodju. Neupoštevanje

spodaj navedenih navodil se lahko odrazi v električnem

udaru, požaru in/ali hudih poškodbah.

besedilu, se nanaša na električna orodja z električnim

pogonom (z električnim kablom) in na akumulatorska

električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in

urejeno. Nered ali neosvetljena delovna področja lahko

b) Prosimo, da orodja ne uporabljate v okolju, kjer je

nevarnost za eksplozije in v katerem se nahajajo

gorljive tekočine, plini in prah. Električna orodja

povzročajo iskrenje, zato se gorljivi prah ali pare lahko

c) Ne dovolite otrokom in drugim osebam, da bi se

medtem ko delate, približali električnemu orodju.

Druge osebe lahko odvrnejo Vašo pozornost drugam in

izgubili boste nadzor nad orodje.

in ustrezne vtičnice zmanjšujejo tveganje električnega

b) Izogibajte se telesnemu stiku z ozemljenimi

površinami, na primer s cevmi, grelci, štedilniki

in hladilniki. Če je ozemljeno tudi vaše telo, obstaja

povečano tveganje električnega udara.

c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v

električno orodje povečuje tveganje električnega udara.

d) Električnega kabla ne uporabljajte za prenašanje ali

obešanje orodja in ne vlecite vtič iz vtičnice tako,

da vlečete za kabel. Zavarujte kabel pred vročino,

oljem, ostrimi robovi in premikajočimi se deli orodja.

Poškodovani ali prepleteni kabli povečujejo tveganje

e) Če z električnim orodjem delate na prostem,

uporabljajte izključno kabelski podaljšek, ki je

atestiran za delo na prostem. Uporaba kabelskega

podaljška, primernega za delo na prostem, zmanjšuje

tveganje električnega udara.

f) Če je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte prekinjevalec električnega

tokokroga. Prekinjevalca električnega tokokroga

zmanjšuje tveganje električnega udara.129

• Če je žagin list stisnjen v obdelovancu ali pa se zaradi

zapiranja reza na zadnji strani močno zagozdi vanj, se

žagin list zaustavi, delujoč motor pa povzroči nenaden

sunek proti uporabniku

• Če je žagin list pri rezanju zvit ali ni vzporeden z vodilom,

se lahko zobje na zadnjem delu lista močno zarijejo na

vrhnjo stran lesa kar povzroči dvig žaginega lista iz reza

in sunek proti uporabniku

• Povratni sunek je posledica napačne uporabe orodja ali/

in nepravilne uporabe ali okoliščin; prepreči se lahko z

naslednjimi primernimi varnostnimi ukrepi

a) Čvrsto držite žago z obema rokama in s položajem

vaših rok preprečite moč povratnih sunkov. Položaj

telesa naj bo na eni ali drugi strani rezila in ne na

sredini linije reza. Povratni sunek bi lahko povzročil

sunek žage nazaj, vendar je moč povratnih sunkov

lahko nadzorovana s strani uporabnika z upoštevanjem

rezilo ne zaustavi. Nikoli ne poskušajte odmakniti

žage iz obdelovanca ali povleči žago nazaj dokler

se rezilo vrti, ker lahko pride do povratnega sunka.

Raziščite in odpravite vzroke zaustavljanja. Izogibajte se

rezanju žebljev ali vijakov.

c) Pri ponovnem začetku rezanja postavite rezilo

žage v rez in preverite, da se zobje rezila ne

dotikajo obdelovanca. Če se bo rezilo žage pri

ponovnem začetku zaustavljalo, bo rezilo sililo navzgor iz

obdelovanca ali pa bo prišlo do povratnega sunka.

d) Podprite večje plošče, da zmanjšate nevarnost

stiskanja ali povratnega sunka. Večje plošče se zaradi

svoje teže povešajo. Podprtje mora biti pod ploščami na

obeh straneh, blizu linije reza in blizu robu plošče.

e) Ne uporabljajte topih ali poškodovanih rezil. Neostra

in nepravilno nameščena rezila napravijo ozek rez, ki

povzroča pretirano trenje, zaustavljanje in povratni sunek.

f) Pred rezanjem morata biti vodili nastavitve globine

nastavitev reza med delom premakne, to lahko povzroči

zaustavljanje ali povratni sunek.

g) Bodite posebej previdni pri žaganju v obstoječe

stene ali območja, ki jih ne vidite. Potopljen žagin list

se lahko pri žaganju v skrite objekte zablokira in to lahko

povzroči povratni sunek.

3) FUNKCIJA GIBLJIVEGA ŠČITA

a) Pred vsako uporabo preverite pravilno delovanje

gibljivega ščita. Ne uporabljajte žage, če se gibljivi

ščit ne giblje prosto ali se takoj ne vrne v osnovni

položaj. Nikoli ne pripnite ali privežite gibljivi ščit v

odprtem položaju. Če žaga po nesreči pade, je gibljivi

ščit lahko skrivljen. Izključite vtikač, dvignite gibljivi ščit

s potegom ročice in se prepričajte, da se prosto giblje in

se ne dotika rezila ali ostalih delov v celotnem območju

b) Preverite delovanje vzmeti gibljivega ščita. Če

gibljivi ščit in vzmet ne delujeta pravilno, ju je pred

uporabo potrebno popraviti. Gibljivi ščit se lahko

giblje počasno tudi zaradi poškodovanih delov, smolnatih

strdkov, ostankov malt.

c) Gibljivi ščit se lahko ročno premakne le pri

posebnih rezih kot npr. potopnih rezih ali

zlomljen ali poškodovan do te mere, da bi oviral

njegovo delovanje. Pred nadaljnjo uporabo je

potrebno poškodovani del popraviti. Vzrok za številne

nezgode so ravno slabo vzdrževana električna orodja.

f) Rezalna orodja naj bodo ostra in čista. Skrbno

uporabljajte v skladu s temi navodili. Pri tem

upoštevajte delovne pogoje in vrsto dela, ki ga

nameravate opraviti. Zaradi uporabe električnega

orodja v druge, nepredvidene namene, lahko nastanejo

a) Popravilo orodja lahko opravi samo usposobljena

strokovna oseba in to izključno z originalnimi

nadomestnimi deli. Le tako bo ohranjena nadaljnja

NEVARNO : Ne približujte rok področju žaganja

in žaginemu listu. Drugo roko imejte na dodatnem

ročaju ali ohišju motorja. Če boste žago držali z

obema rokama, ju žagin list ne bo mogel poškodovati.

b) Ne segajte pod obdelovanec. Pod obdelovancem vas

gibljivi ščit ne more ščititi pred rezilom.

zaradi izgube kontrole.

e) Če izvajate dela, pri katerih bi lahko vstavno orodje

zadelo ob skrite električne vodnike ali ob lastni

omrežni kabel, držite električno orodje samo za

izolirane ročaje. Stik z vodnikom, ki je pod napetostjo,

prenese napetost tudi na kovinske dele električnega

orodja in povzroči električni udar.

f) Pri daljših rezih vedno uporabite stransko vodilo.

To izboljša natančnost reza in zmanjša možnost

zaustavljanja rezila.

g) Vedno uporabljajte žagine liste prave velikosti in

primerne prijemalne odprtine (na primer zvezdaste

ali okrogle). Žagini listi, ki se me prilegajo montažnim

delom žage, se vrtijo neenakomerno in povzročijo izgubo

h) Nikoli ne uporabljajte poškodovanih ali neustreznih

vijakov ali podložk za pritrjevanje rezila. Za optimalno

delo in varnost uporabnika so podložke za vašo žago

posebej konstruirane.

2) POVRATNI SUNEK - VZROKI IN USTREZNA NAVODILA

• Povratni sunek je nenadna reakcija na stisnjen, zavrt ali

napačno obrnjen žagin list, ki povzroči nenadzorovan

sunek žage iz obdelovanca navzgor proti uporabniku130

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi

ali primežu je bolj varen kot v roki)

• Za iskanje skritih električnih, plinskih in vodovodnih

cevi uporabite primerne iskalne naprave (detektorje)

ali se posvetujte z lokalnimi podjetji (stik z električnimi

vodniki lahko povzroči požar ali električni udar; poškodbe

plinovoda lahko povzročijo eksplozijo, vdor v vodovodno

omrežje pa materialno škodo ali električni udar)

• Uporabljajte povsem iztegnjene in varne električne

podaljške, z jakostjo 16 amperov

• Med delom lahko nivo hrupa presega 85 dB(A);

uporabljajte zaščito proti hrupu

• Ne uporabljajte orodja za dela nad glavo

• V primeru električnih ali mehanskih motenj takoj izključite

orodje in izvlecite vtikač iz vtičnice

• Če je priključni kabel poškodovan ali se med delom

pretrga se ga ne dotikajte, temveč takoj potegnite

električni vtikač iz vtičnice

• Ko orodje postavite vstran, izklopite motor in pazite, da

se vsi premikajoči se deli orodja popolnoma zaustavijo

• Po izključitvi krožne žage, nikoli ne zavirajte vrtenja

žaginega lista z bočno silo

Dvojna izolacija (ozemljitveni kabel ni potreben)

Orodja ne odstranjujte s hišnimi odpadki

• Namestitev rezila žage

- vzemite inbus ključ A, ki je shranjen v ležišču B

- pritisnite gumb za blokado vretena C in ga držite

medtem, ko z inbus ključem odvijate vijak D

- odprite gibljivi ščit F z vzvodom G in ga držite medtem,

ko namestite žagin list; žagin list namestite tako, da

zobje lista in na njem natisnjena puščica kažejo v isto

smer kot puščica na zgornjem ščitu

- sprostite gibljivi ščit F

- namestite prirobnico E

medtem z inbus ključem pritegnite vijak lista za

1/8 vrtljaja več kot z roko (to zagotavlja zdrs lista,

če le ta naleti na premočno oviro; tako se zmanjša

preobremenitev motorja in povratni sunek žage)

- sprostite gumb za blokado vretena C

• Nastavitev globine reza

- za optimalno kvaliteten rez naj list žage ne sega iz

obdelovanca več kot 3 mm

- naravnajte/spustite podnožje K do nastavitve želene

poravnalnih rezih. Dvignite gibljivi ščit s potegom

ročice - ko rezilo zareže v obdelovanec, gibljivi ščit

sprostite. Pri ostalih načinih žaganja naj gibljivi ščit

d) Vedno pazite, da gibljivi ščit pokrije rezilo

pri postavljanju žage na delovno mizo ali tla.

Nezaščiteno in vrteče se rezilo bo povzročilo

poskakovanje žage in poškodbo vsega, kar je na njeni

poti. Pazite na čas od izključitve orodja do zaustavitve

DODATNA VARNOSTNA NAVODILA SPLOŠNO

• Orodja naj ne bi uporabljale osebe mlajše od 16 let

• To orodje ni primerno za mokro rezanje

• Vedno izvlecite električni vtikač iz vtičnice preden

spreminjate nastavitve ali menjate pribor

• Nikoli ne uporabljajte orodja, če je kabel poškodovan;

okvaro naj odpravi strokovnjak

• Ne obdelujte materiala, ki vsebuje azbest (azbest

povzroča rakasta obolenja)

• Prah materialov, kot so barve, ki vsebujejo svinec,

nekatere vrste lesa, mineralov ali kovin so lahko škodljivi

(ob stiku ali vdihavanju lahko prah pri delavcu ali pri

drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni

dihal); nosite masko za prah in pri delu uporabljajte

napravo za odsesavanje prahu, kjer je le-to možno

• Nekatere vrste prahu so klasicirane kot kancerogene

(kot npr. prah hrasta in bukve) še posebno ob sočasni

uporabi z dodatki za obdelavo lesa; nosite masko za

prah in pri delu uporabljajte napravo za odsesavanje

prahu, kjer je le-to možno priključiti

• Upoštevajte nacionalne zahteve glede prahu za materiale

katere želite obdelovati

• Uporabljajte delovne mize le z vgrajenim stikalom, ki ob

prekinitvi električnega napajanja preprečuje samodejen

• Uporabljajte mize le z vgrajenim razpornim klinom

preizkušeni po EN 847-1 ter ustrezno označeni

• Uporabljajte lahko dodatni pribor, katerega dovoljena

hitrost je najmanj enaka največji hitrosti orodja

• Uporabljajte samo liste žage s premerom najmanj 170

• Nikoli ne uporabljajte žaginih listov, ki so izdelani iz

• Vedno preverite, če je napetost omrežja enaka napetosti,

ki je navedena na tablici orodja

• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih

elementov v obdelovancu; odstranite jih pred začetkom

• Odstranite ovire nad in pod linijo reza že pred začetkom

kombinaciji s prilagodilnikom je globina reza zmanjšana

za 14 mm pri rezih pod 90° in 45°

• Vedno obrnite boljšo stran obdelovanca navzdol, da

• Uporabljajte le ostre žagine liste pravih tipov

- kvaliteta reza se izboljša z večjim številom zob lista

- za izvedbo natančnih rezov vzdolž robu obdelovanca

- na podnožje je lahko nameščeno z leve ali desne strani

Nastavitev stranskega vodila

- s pomočjo skale na vodilu izberite želeno širino reza

(uporabite vizir linije reza Q kot nično izhodiščno točko)

poravnan z označeno linijo reza na obdelovancu

- odprite gibljivi ščit F z vzvodom G

- tik preden žagin list približamo obdelovancu, vključimo

orodje in postopoma spuščamo zadnji del žage; pri tem

nam naslonjen prednji del žage služi kot tečaj

- postopoma pomikamo orodje navzdol in tudi naprej

- ko list doseže obdelovanec, sprostimo vzvod G

! orodja nikoli ne pomikamo vzvratno

• Rezanje večjih plošč

- ploščo podprite blizu reza tako na tleh, mizi kot delovni

• Priključni kabel in orodje naj bosta vedno čista (posebej

še prezračevalne odprtine)

! izvlecite vtikač iz vtičnice pred čiščenjem

• Vedno vzdržujte čistočo območja okoli gibljivega ščita

• Če bi kljub skrbnima postopkoma izdelave in

preizkušanja prišlo do izpada delovanja orodja, naj

popravilo opravi servisna delavnica, pooblaščena za

popravila SKILevih električnih orodij

- pošljite nerazstavljeno orodje skupaj s potrdilom o

nakupu pri vašemu prodajalcu v najbližjo SKIL servisno

delavnico (naslovi, kot tudi spisek rezervnih delov se

nahaja na www.skil.com)

• Zavedajte se, da garancija ne vključuje poškodb zaradi

preobremenitve orodja ali nepravilne rabe (glede

SKILovih garancijskih pogojev obiščite www.skil.com ali

povprašajte prodajalca)

- naravnajte in pritrdite kot reza na 0°

- s kotnikom preverite, če kot med žaginim listom in

spodnjo stranjo podnožja ustreza 90°

- če je potrebna nastavitev, popustite gumb M in

- indikator linije reza uporabite pri ravnih rezih (0°) ali

poševnih rezih (45°)

! širši del sani vodimo po podprtem delu

- z nastavitvijo lahko izbiramo, ali je odpadni material na

in ne z debelino telesa lista

! vedno najprej napravite poskusne reze za

preverjanje dejanske črte reza

- lahko je uporabljena tudi vrečka za prah (SKIL pribor

! ne uporabljajte vrečke za prah/sesalnika pri

• Upravljanje orodja

- vključite vtikač v vtičnico

- vedno čvrsto držite z eno roko ročaj S in z drugo roko

- položite orodje s sprednjim delom podnožja na

! orodje naj doseže polno hitrost, preden list žage

zareže v obdelovanec

- gibljivi ščit F se odpre samodejno, ko pričnemo z

rezanjem (vzvod za dvig gibljivega ščita G uporabljajte

le v izjemnih primerih rezanja - potopni rezi)

! z orodjem ne ravnajte nasilno (pritiskajte rahlo in

neprekinjeno, da se izognete pregrevanju konic

rezila, v primeru rezanja umetne mase pa tudi

! med delom vedno držite orodje za sivo obarvano

- po opravljenem rezu orodje izključimo s sprostitvijo

odstranjujte s hišnimi odpadki (samo za države EU)

električni in elektronski opremi in z njenim izvajanjem

koncu njihove življenjske dobe ločeno zbirati in jih

• Raven zvočnega tlaka tega orodja, ki je bila izmerjena

v skladu s standardom EN 62841, je 97 dB(A), raven

zvočne moči je 108 dB(A) (odstopanje K = 3 dB), skupne

vrednosti vibracij ✱ (triosna vektorska vsota; odstopanje

✱ žaganje lesa 2,6 m/s²

• Raven oddajanja vibracij je bila izmerjena v skladu s

standardiziranimi testi, navedenimi v EN 62841; uporabiti

jo je mogoče za primerjavo različnih orodij med seboj in

za predhodno primerjavo izpostavljenosti vibracijam pri

uporabi orodja za namene, ki so omenjeni

- uporaba orodja za drugačne namene ali uporaba

skupaj z drugimi, slabo vzdrževanimi nastavki lahko

znatno poveča raven izpostavljenosti

- čas, ko je orodje izklopljeno ali ko teče, vendar

z njim ne delamo, lahko znatno zmanjša raven

! pred posledicami vibracij se zaščitite z

vzdrževanjem orodja in pripadajočih nastavkov, ter

tako, da so vaše roke tople, vaši delovni vzorci pa
