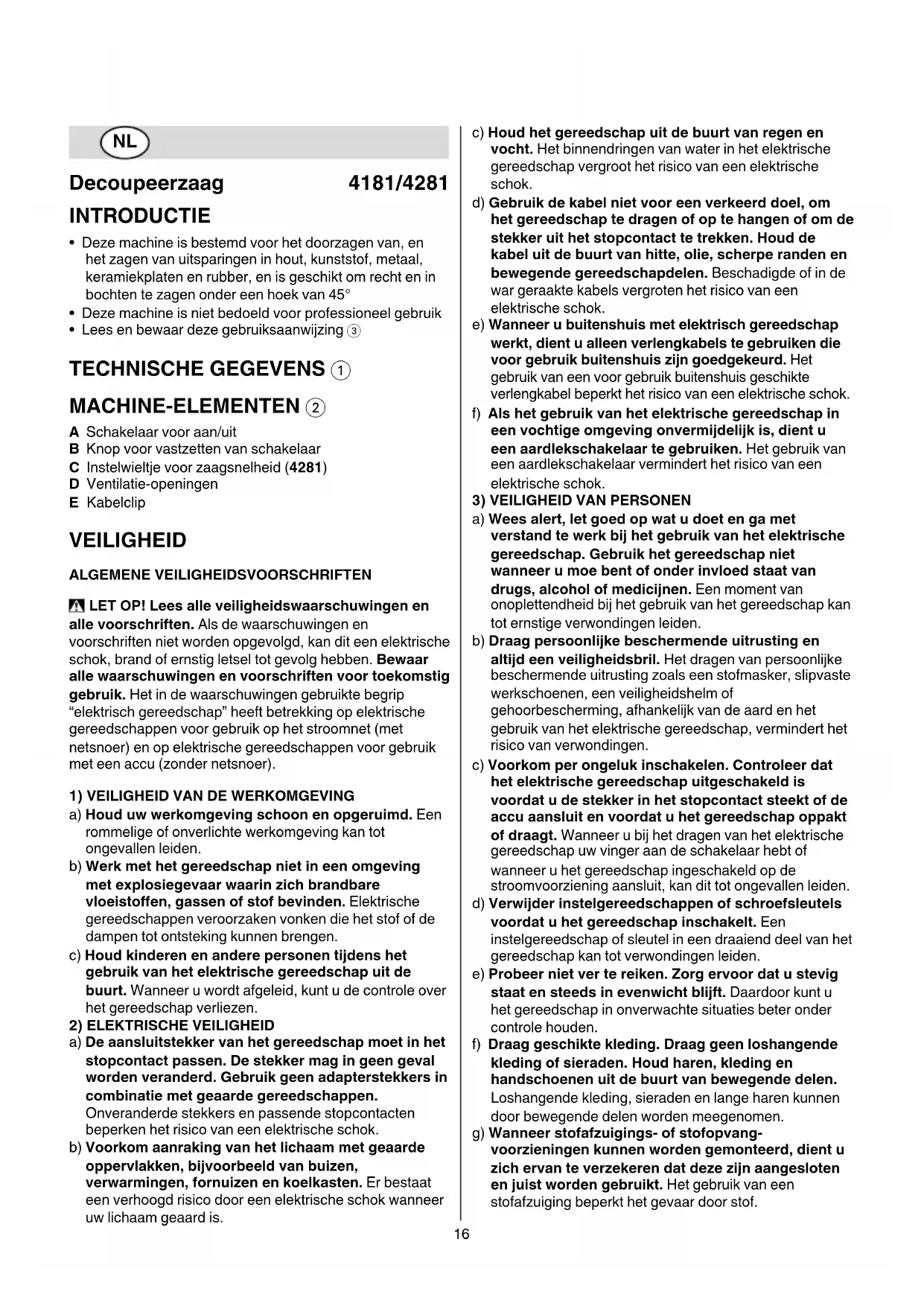

GEBRUIKSAANWIJZING 4281 AA SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd voor het doorzagen van, en

het zagen van uitsparingen in hout, kunststof, metaal,

keramiekplaten en rubber, en is geschikt om recht en in

bochten te zagen onder een hoek van 45°

• Deze machine is niet bedoeld voor professioneel gebruik

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE GEGEVENS 1

A Schakelaar voor aan/uit

B Knop voor vastzetten van schakelaar

C Instelwieltje voor zaagsnelheid (4281)

D Ventilatie-openingen

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben. Bewaar

alle waarschuwingen en voorschriften voor toekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

“elektrisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een

rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het

gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u

een aardlekschakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereedschap oppakt

of draagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.17

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed. Laat

beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERZAGEN ALGEMEEN

• Controleer altijd of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

netspanning (met 230V of 240V aangeduide machines

kunnen ook op 220V aangesloten worden)

• Controleer vóór elk gebruik de werking van de machine,

en laat deze in geval van een defect onmiddellijk

repareren door een erkende vakman; open zelf nooit de

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Deze machine mag niet worden gebruikt door personen

• Tijdens het werken kan het geluidsniveau 85 dB(A)

overschrijden; draag oorbeschermers

• Draag een veiligheidsbril bij het bewerken van splinterend

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken), met

name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Gebruik volledig uitgerolde en veilige verlengsnoeren met

een capaciteit van 16 Ampère

• Trekaltijddestekkeruithetstopcontactvoordatu

een instelling verandert of een accessoire

• Verwijder, voordat u begint te zagen, alle obstakels zowel

boven als onder het zaagvlak

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast dan

wanneer het met de hand wordt vastgehouden)

• Houd het elektrische gereedschap aan de

geïsoleerde greepvlakken vast als u

werkzaamheden uitvoert waarbij het

inzetgereedschap verborgen stroomleidingen of de

eigen stroomkabel kan raken (contact met een onder

spanning staande leiding kan ook metalen delen van het

elektrische gereedschap onder spanning zetten en tot

een elektrische schok leiden)

• Houd het snoer altijd verwijderd van de bewegende

delen van uw machine; richt het snoer naar achteren, van

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

• Gebruik de machine niet, wanneer het snoer beschadigd

is; laat dit door een erkende vakman vervangen

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

• Blijf met uw handen uit de buurt van het zaagblad tijdens

het gebruik van de machine

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

• Gebruik geen beschadigd, vervormd of bot zaagblad18

• Sluit uw machine, bij gebruik buitenshuis, aan via een

aardlekschakelaar (FI) met maximaal 30 mA

uitschakelstroom, en gebruik alleen voor buitenshuis

gebruik goedgekeurde verlengsnoeren, voorzien van een

spatwaterdichte contactstop

• Als u de machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

• Vastzetten van schakelaar voor continu gebruik 5

• Verwisselen van zaagbladen 6

! steek zaagblad in zaagbladhouder tot deze niet

verder kan (met de tanden naar voren gericht) 7

• Zagen bij 15°/30°/45° 8

• Instellen van zaagsnelheid afhankelijk van het te

gebruiken materiaal 9 (4281)

! als de machine niet start met wieltje C in positie

1, selecteer dan een hogere zaagsnelheid en

verminder deze terwijl de machine loopt

! gebruik de stofzuiger niet bij het zagen van

• Werken met de machine

- zorg ervoor dat, voordat u de machine aanzet, de

voor-kant van de voetplaat goed vlak op het werkstuk

- houd uw machine stevig met beide handen vast, zodat

u deze altijd volledig onder controle hebt

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken) !

- zorg ervoor, dat de voetplaat over het hele oppervlak

! zorg ervoor, dat het zaagblad tot stilstand

gekomen is, voordat u de machine van het

- houd ventilatie-openingen D 2 onbedekt

• Gebruik de juiste zaagbladen #

! in de machine passen vrijwel alle verkrijgbare

bladen met een T- en een U-schacht $

• Bij het zagen in metalen, het zaagblad regelmatig met

• Voor een nauwkeurige rechte zaagsnede, de machine

met de voetplaat langs een recht stuk hout geleiden %

• Vóór het zagen van een uitsparing een gat voorboren ^

• Splintervrij zagen

- bedek de zaaglijn met verscheidene lagen breed

plakband, voordat u begint te zagen

- leg de goede kant van het werkstuk altijd naar

• Voor meer tips zie www.skil.com

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen D 2)

! trek de stekker uit het stopcontact vóór het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient de

reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2012/19/EG inzake oude

electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden te

worden ingezameld en te worden afgevoerd naar een

recycle-bedrijf, dat voldoet aan de geldende

- symbool & zal u in het afdankstadium hieraan

CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder

“Technische gegevens” beschreven product voldoet aan

de volgende normen of normatieve documenten: EN

60745, EN 61000, EN 55014, overeenkomstig de

bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG,

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine 84 dB(A) en het

geluidsvermogen-niveau 95 dB(A) (standaard deviatie: 3

dB), en de vibratie ✱ (hand-arm methode; onzekerheid

✱ bij het zagen van hout 6,7 m/s²

✱ bij het zagen van metaal 4,8 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige19

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren
