MANUAL DE UTILIZARE 4900 AG SKIL

Ferăstrăualternativcoadă

• Această sculă este destinată pentru tăieri de lemn,

plastic, metal şi materiale de construcţii ca şi pentru

elagaj şi tunderea copacilor; este adecvată pentru tăieri

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni 3

CARACTERISTICI TEHNICE 1

A Întrerupător pornit/oprit

B Indicator “Pornit”

C Rotilă pentru ajustarea vitezei

F Compartiment de păstrare a pânzelor

L Şurub al suportului pentru lamă

SIGURANŢA INSTRUCŢIUNIDESIGURANŢĂGENERALE ATENŢIE!Citiţitoateindicaţiiledeavertizareşi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţitoateindicaţiiledeavertizareşi

instrucţiunileînvedereautilizărilorviitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

1)SIGURANŢALALOCULDEMUNCĂ

a) Păstraţi-văloculdemuncăcuratşibineiluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nufolosiţimaşinaînmediicupericoldeexplozie,

acoloundeexistălichide,gazesaupulberi

să aprindă pulberile sau vaporii.

c) Nupermiteţiaccesulcopiilorşialaltorpersoaneîn

timpullucruluicumaşina. Dacă vi se distrage atenţia

înnici-uncazmodificareaştecherului.Nufolosiţi

adaptoarepentruştecherelamaşinilelegatela

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.68

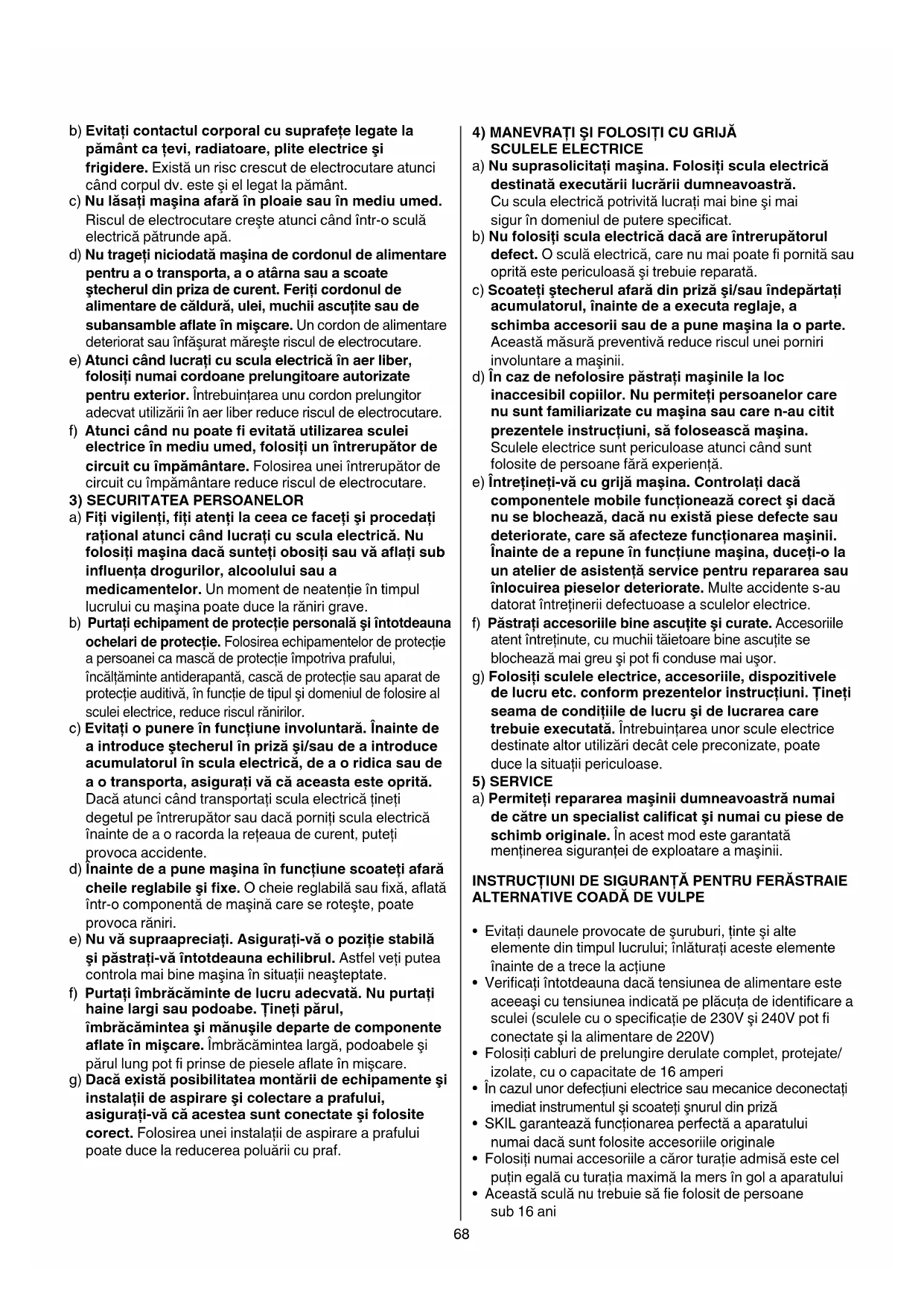

b) Evitaţicontactulcorporalcusuprafeţelegatela

pământcaţevi,radiatoare,pliteelectriceşi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nulăsaţimaşinaafarăînploaiesauînmediuumed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nutrageţiniciodatămaşinadecordonuldealimentare

pentru a o transporta, a o atârna sau a scoate

ştecheruldinprizadecurent.Feriţicordonulde

alimentaredecăldură,ulei,muchiiascuţitesaude

deteriorat sau înfăşurat măreşte riscul de electrocutare.

e) Atuncicândlucraţicusculaelectricăînaerliber,

folosiţinumaicordoaneprelungitoareautorizate

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de electrocutare.

f) Atuncicândnupoatefievitatăutilizareasculei

electriceînmediuumed,folosiţiunîntrerupătorde

circuitcuîmpământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţivigilenţi,fiţiatenţilaceeacefaceţişiprocedaţi

raţionalatuncicândlucraţicusculaelectrică.Nu

folosiţimaşinadacăsunteţiobosiţisauvăaflaţisub

influenţadrogurilor,alcooluluisaua

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţiechipamentdeprotecţiepersonalăşiîntotdeauna

ochelarideprotecţie. Folosirea echipamentelor de protecţie

a persoanei ca mască de protecţie împotriva prafului,

încălţăminte antiderapantă, cască de protecţie sau aparat de

protecţie auditivă, în funcţie de tipul şi domeniul de folosire al

sculei electrice, reduce riscul rănirilor.

c) Evitaţiopunereînfuncţiuneinvoluntară.Înaintede

aintroduceştecherulînprizăşi/saudeaintroduce

acumulatorulînsculaelectrică,deaoridicasaude

aotransporta,asiguraţivăcăaceastaesteoprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înaintedeapunemaşinaînfuncţiunescoateţiafară

cheilereglabileşifixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nuvăsupraapreciaţi.Asiguraţi-văopoziţiestabilă

şipăstraţi-văîntotdeaunaechilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţiîmbrăcămintedelucruadecvată.Nupurtaţi

hainelargisaupodoabe.Ţineţipărul,

îmbrăcăminteaşimănuşiledepartedecomponente

aflateînmişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacăexistăposibilitateamontăriideechipamenteşi

instalaţiideaspirareşicolectareaprafului,

asiguraţi-văcăacesteasuntconectateşifolosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4)MANEVRAŢIŞIFOLOSIŢICUGRIJĂ

a) Nusuprasolicitaţimaşina.Folosiţisculaelectrică

destinatăexecutăriilucrăriidumneavoastră.

Cu scula electrică potrivită lucraţi mai bine şi mai

sigur în domeniul de putere specificat.

b) Nufolosiţisculaelectricădacăareîntrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţiştecherulafarădinprizăşi/sauîndepărtaţi

acumulatorul,înaintedeaexecutareglaje,a

schimbaaccesoriisaudeapunemaşinalaoparte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) Încazdenefolosirepăstraţimaşinilelaloc

inaccesibilcopiilor.Nupermiteţipersoanelorcare

nusuntfamiliarizatecumaşinasaucaren-aucitit

prezenteleinstrucţiuni,săfoloseascămaşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-văcugrijămaşina.Controlaţidacă

componentelemobilefuncţioneazăcorectşidacă

nuseblochează,dacănuexistăpiesedefectesau

deteriorate,caresăafectezefuncţionareamaşinii.

Înaintedearepuneînfuncţiunemaşina,duceţi-ola

unatelierdeasistenţăservicepentrureparareasau

înlocuireapieselordeteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţiaccesoriilebineascuţiteşicurate. Accesoriile

atent întreţinute, cu muchii tăietoare bine ascuţite se

blochează mai greu şi pot fi conduse mai uşor.

g) Folosiţisculeleelectrice,accesoriile,dispozitivele

delucruetc.conformprezentelorinstrucţiuni.Ţineţi

seamadecondiţiiledelucruşidelucrareacare

trebuieexecutată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

a) Permiteţireparareamaşiniidumneavoastrănumai

decătreunspecialistcalificatşinumaicupiesede

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNIDESIGURANŢĂPENTRUFERĂSTRAIE

ALTERNATIVECOADĂDEVULPE

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Verificaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identificare a

sculei (sculele cu o specificaţie de 230V şi 240V pot fi

conectate şi la alimentare de 220V)

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi

• În cazul unor defecţiuni electrice sau mecanice deconectaţi

imediat instrumentul şi scoateţi şnurul din priză

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Această sculă nu trebuie să fie folosit de persoane

• Nuprelucraţimaterialecareconţinazbest (azbestul

este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care conţine

plumb, unele specii de lemn, minerale şi metale poate fi

periculos (contactul cu praful sau inhalarea acestuia poate

provoca reacţii alergice şi/sau afecţiuni respiratorii

operatorului sau persoanelor care stau în apropiere);

purtaţiomascădeprafşilucraţicuundispozitivde

extragere a prafului când poate fi conectat

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţio

mascădeprafşilucraţicuundispozitivde

extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia

prafului în funcţie de materialele de lucru folosite

• Ţineţi-vămâinileladistanţădezonadetăiereşide

pânzaferăstrăului;ţineţi-văcealaltămânăpe

mânerul orizontal H 2 (dacă ţineţi cu amândouă

mâinile ferăstrăul ele nu pot fi tăiate de pânza acestuia)

• Nuatingeţipiesadeprelucratdedesubt (apropierea

pânzei de mâna dumneavoastră este ascunsă vederii)

• Nuţineţiniciodatăpiesadeprelucratînmâinilesau

pe picioarele dvs (este important să lucraţi într-un mod

adecvat pentru a micşora la minimum expunerea corpului

dvs, griparea pânzei sau pierderea controlului)

• Utilizaţiclemesaualteechipamentepentruafixaşi

sprijini piesa de prelucrat (nu ţineţi piesa în mână sau

lipită de corp deoarece puteţi pierde controlul sculei)

• Ţineţimâinilepesuprafeţeleizolatealemânerului

atuncicândarelocooperaţiedetăiereîncarescula

va putea atinge cabluri electrice ascunse/acoperite

sau propriul ei cordon (atingerea unui cablu electric

“aflat sub tensiune” va determina “punerea sub tensiune”

a părţilor metalice ale sculei şi şocul operatorului)

• Folosiţidetectoareadecvatepentrudepistarea

conductelorşiconductorilordealimentaresau

apelaţiînacestscoplaîntrerprinderealocalăde

furnizareautilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Nufolosiţiopânzătocităsaudeteriorată (pânzele de

ferăstrău îndoite se pot rupe uşor sau provoca recul)

• Ţineţimâinileladistanţădezonadintrecarcasasculei

şiportsculaD2 (portscula vă poate prinde degetele)

• Asiguraţi-văcăportsculaD2estestrânsăînaintede

afaceotăiere (o portsculă slăbită poate face ca scula sau

pânza să alunece ducând la pierderea controlului)

• Purtaţi ochelari de protecţie şi căşti antifonice 4

• Folosiţimănuşideprotecţiecândscoateţipânzade

ferăstrăudinsculă (pânza poate fi fierbinte după o

utilizare prelungită)

Cu rotilul C 2 viteza de tăiere poate fi reglată de la

scăzută la ridicată (6 poziţii)

• Ajustarea vitezei de tăiere pentru materialul folosit 6

! dacăaparatulnufuncţioneazăcurotilăC2în

poziţie1,atuncialegeţiovitezămaimarede

tăiereşireduceţivitezadetăierecândaparatul

esteînstaredefuncţionare

• Montarea pânzei de ferăstrău 7

! deconectaţipriza

- apăsaţi portscula D înainte şi ţineţi-o în această poziţie

- introduceţi pânza (cu dinţii în jos sau în sus) la

- eliberaţi portscula D

- trageţi lama astfel încât portscula D să facă un clic

poziţionată într-un pătrat

- împingeţi şi trageţi pânza pentru a verifica dacă este

! asiguraţi-văcăportsculaD2estestrânsăînainte

deafaceotăiere(oportsculăslăbităpoateface

casculasaupânzasăaluneceducândla

pierderea controlului)

! asiguraţi-văcăvârfulpânzeitreceprintalpaEcu

toatălungimeacursei

• Scoaterea pânzei de ferăstrău 8

- apăsaţi portscula D înainte şi ţineţi-o în această poziţie

- scoateţi pânza afară

- eliberaţi portscula D

- talpa E se înclină pentru a păstra cât mai mult din

suprafaţa ei în contact cu piesa de prelucrat

- reglaţi talpa ţinând bine ferăstrăul şi rotind talpa în

• Compartimentul de păstrare a pânzelor 0

- asiguraţi-vă că compartimentul de depozitare F este

închis pentru a împiedica căderea pânzelor de ferăstrău

! fixaţibinepiesadeprelucrat

- marcaţi linia de tăiere pe piesa de prelucrat

- selectaţi viteza de tăiere dorită cu rotilă C 2

- conectaţi ştecherul la sursa de alimentare (indicatorul

luminos B se aprinde indicând faptul că unealta

- tineţi scula cu o mână pe mânerul G 2 şi cu cealaltă

pe mânerul orizontal izolat H 2

! sculatrebuiesămeargălavitezămaximăînainte

deaintroducepânzadeferăstrăuînpiesa

- ghidaţi scula de-a lungul liniei de tăiere marcate

- menţineţi talpa E 2 lipită de piesa de prelucrat pentru

a reduce la minim contra-forţa şi vibraţiile

• Mânuirea şi dirijarea sculei

! întimpcelucraţi,ţineţiîntotdeaunasculadezonă

(zonele) de prindere colorate gri @

- menţineţi fantele de ventilaţie J 2 neacoperite

- nu exercitaţi prea multă presiune asupra aparatului;

lăsaţi aparatul să funcţioneze

! asiguraţi-văcăpânzadeferăstrăutrecedincolo

depiesadeprelucratîntimpulcursei#

• Reglarea lungimii efective a cursei $

- folosiţi ambele şuruburi de reglare K pentru a împinge

placa E înainte/înapoi în vederea măririi/reducerii

lungimii efective a cursei

! nuîncercaţisăreglaţilungimeaefectivăcu

şurubulL,careestepresetatdinfabrică70

SFATURI PENTRU UTILIZARE

• Tăieri în interiorul materialului %

Tăierile în interiorul materialului pot fi efectuate în lemn şi

alte materiale moi fără a face o gaură în prealabil

- folosiţi o pânză de ferăstrău mai groasă

- montaţi pânza de ferăstrău cu dinţii în sus

- ţineţi scula cu capul în jos aşa cum este ilustrat

- marcaţi linia de tăiere dorită pe piesa de prelucrat

- selectaţi poziţia 1, 2 sau 3 cu rotilă C

- înclinaţi scula astfel încât pânza de ferăstrău să nu

atingă piesa de prelucrat

- porniţi scula şi introduceţi cu grijă pânza de ferăstrău

în mişcare în piesa de prelucrat

- după ce pânza de ferăstrău a trecut prin piesă

continuaţi să tăiaţi de-a lungul liniei de tăiere marcate

! nufaceţităieriîninteriorulmaterialuluiînmetale

• Folosiţi pânzele de ferăstrău corespunzătoare ^

• Când tăiaţi metale, ungeţi în mod regulat panză de

• Tăiere fără aşchii

- acoperiţi linia de tăiere, înainte de a tăia, cu câteva

straturi de bandă adezivă lată

- puneţi întotdeauna materialul la care lucraţi cu faţa în jos

• A se vedea alte recomandări la www.skil.com

ÎNTREŢINERE/SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de

! deconectaţidelaprizăînaintedeacurăţa

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula întotalitatealui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

• Nuaruncaţisculeleelectrice,accesoriilesau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2012/19/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul & vă va reaminti acest lucru

DECLARAŢIEDECONFORMITATE

• Declarăm pe proprie răspundere că acest product este

conform cu următoarele standarde sau documente

standardizate: EN 60745, EN 61000, EN 55014, în

conformitate cu regulile 2004/108/CE, 2006/42/CE,

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de 90 dB(A)

iar nivelul de putere a sunetului 101 dB(A) (abaterea

standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda

mînă-braţ; incertitudine K = 1,5 m/s²)

✱ când tăiaţi plăci aglomerate 12,1 m/s²

✱ când tăiaţi grinzi de lemn 12,2 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

! protejaţi-văîmpotrivaefectelorvibraţiilorprin

întreţinereasculeişiaaccesoriilorsale,păstrând

mâinilecaldeşiorganizândproceseledelucru
