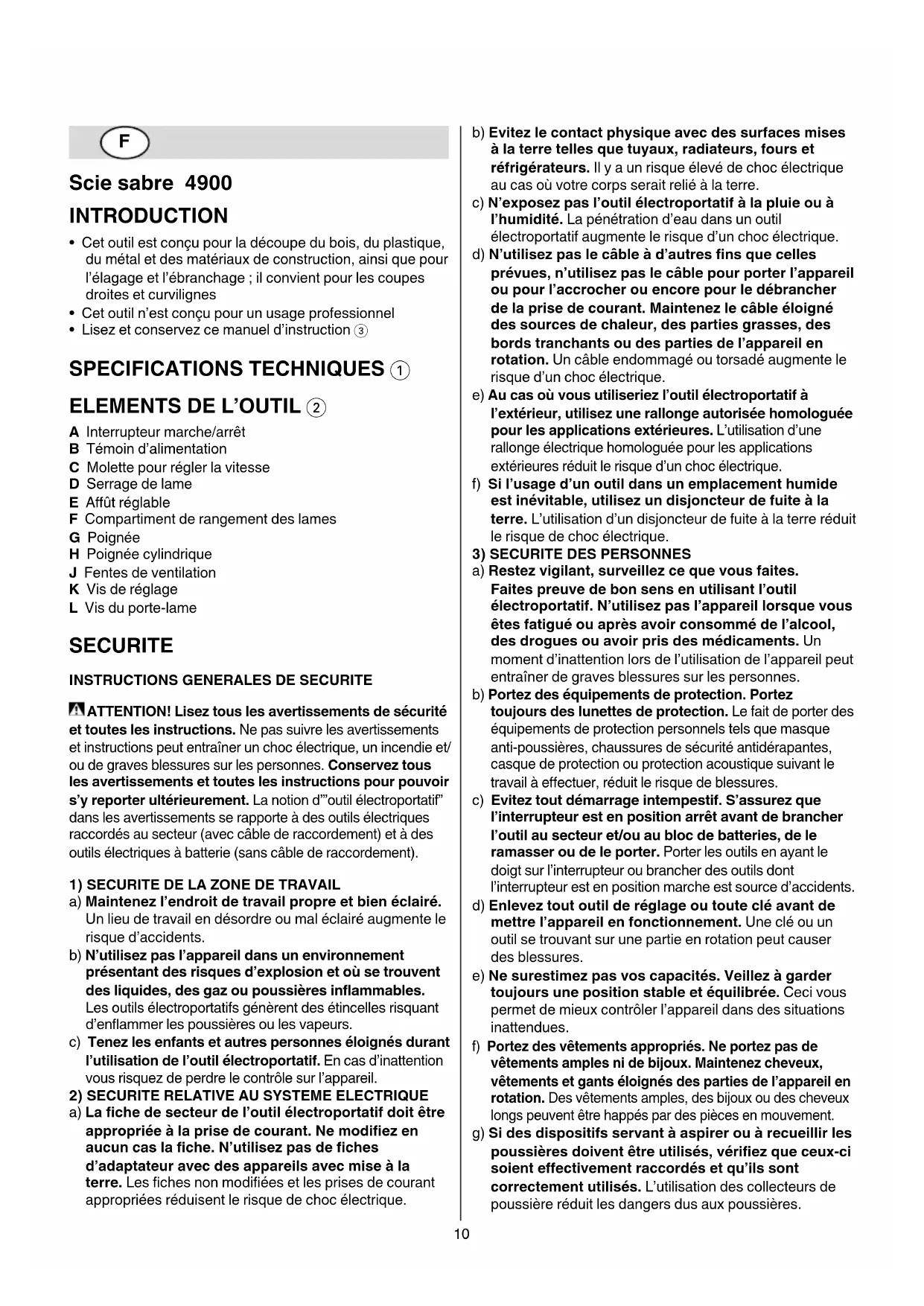

MODE D'EMPLOI 4900 AG SKIL

• Cet outil est conçu pour la découpe du bois, du plastique,

du métal et des matériaux de construction, ainsi que pour

l’élagage et l’ébranchage ; il convient pour les coupes

droites et curvilignes

• Cet outil n’est conçu pour un usage professionnel

• Lisez et conservez ce manuel d’instruction 3

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L’OUTIL 2

A Interrupteur marche/arrêt

B Témoin d’alimentation

C Molette pour régler la vitesse

F Compartiment de rangement des lames

H Poignée cylindrique

SECURITE INSTRUCTIONS GENERALES DE SECURITE ATTENTION! Lisez tous les avertissements de sécurité

et toutes les instructions. Ne pas suivre les avertissements

et instructions peut entraîner un choc électrique, un incendie et/

ou de graves blessures sur les personnes. Conservez tous

les avertissements et toutes les instructions pour pouvoir

s’y reporter ultérieurement. La notion d’”outil électroportatif”

dans les avertissements se rapporte à des outils électriques

raccordés au secteur (avec câble de raccordement) et à des

outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé.

Un lieu de travail en désordre ou mal éclairé augmente le

b) N’utilisez pas l’appareil dans un environnement

présentant des risques d’explosion et où se trouvent

des liquides, des gaz ou poussières inflammables.

Les outils électroportatifs génèrent des étincelles risquant

d’enammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant

l’utilisation de l’outil électroportatif. En cas d’inattention

vous risquez de perdre le contrôle sur l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électroportatif doit être

appropriée à la prise de courant. Ne modifiez en

aucun cas la fiche. N’utilisez pas de fiches

d’adaptateur avec des appareils avec mise à la

terre. Les ches non modiées et les prises de courant

appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises

à la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique

au cas où votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à

l’humidité. La pénétration d’eau dans un outil

électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles

prévues, n’utilisez pas le câble pour porter l’appareil

ou pour l’accrocher ou encore pour le débrancher

de la prise de courant. Maintenez le câble éloigné

des sources de chaleur, des parties grasses, des

bords tranchants ou des parties de l’appareil en

rotation. Un câble endommagé ou torsadé augmente le

risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à

l’extérieur, utilisez une rallonge autorisée homologuée

pour les applications extérieures. L’utilisation d’une

rallonge électrique homologuée pour les applications

extérieures réduit le risque d’un choc électrique.

f) Si l’usage d’un outil dans un emplacement humide

est inévitable, utilisez un disjoncteur de fuite à la

terre. L’utilisation d’un disjoncteur de fuite à la terre réduit

le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites.

Faites preuve de bon sens en utilisant l’outil

électroportatif. N’utilisez pas l’appareil lorsque vous

êtes fatigué ou après avoir consommé de l’alcool,

des drogues ou avoir pris des médicaments. Un

moment d’inattention lors de l’utilisation de l’appareil peut

entraîner de graves blessures sur les personnes.

b) Portez des équipements de protection. Portez

toujours des lunettes de protection. Le fait de porter des

équipements de protection personnels tels que masque

anti-poussières, chaussures de sécurité antidérapantes,

casque de protection ou protection acoustique suivant le

travail à eectuer, réduit le risque de blessures.

c) Evitez tout démarrage intempestif. S’assurez que

l’interrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le

ramasser ou de le porter. Porter les outils en ayant le

doigt sur l’interrupteur ou brancher des outils dont

l’interrupteur est en position marche est source d’accidents.

d) Enlevez tout outil de réglage ou toute clé avant de

mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer

e) Ne surestimez pas vos capacités. Veillez à garder

toujours une position stable et équilibrée. Ceci vous

permet de mieux contrôler l’appareil dans des situations

f) Portez des vêtements appropriés. Ne portez pas de

vêtements amples ni de bijoux. Maintenez cheveux,

vêtements et gants éloignés des parties de l’appareil en

rotation. Des vêtements amples, des bijoux ou des cheveux

longs peuvent être happés par des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les

poussières doivent être utilisés, vérifiez que ceux-ci

soient effectivement raccordés et qu’ils sont

correctement utilisés. L’utilisation des collecteurs de

poussière réduit les dangers dus aux poussières.11

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL ELECTROPORTATIF

a) Ne surchargez pas l’appareil. Utilisez l’outil

électroportatif approprié au travail à effectuer. Avec

l’outil électroportatif approprié, vous travaillerez mieux et

avec plus de sécurité à la vitesse pour laquelle il est prévu.

b) N’utilisez pas un outil électroportatif dont

l’interrupteur est défectueux. Un outil électroportatif

qui ne peut plus être mis en ou hors fonctionnement est

dangereux et doit être réparé.

c) Débranchez la fiche de la source d’alimentation en

courant et/ou le bloc de batteries de l’outil avant

tout réglage, changement d’accessoires ou avant de

ranger l’outil. Cette mesure de précaution empêche une

mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilisés hors

de portée des enfants. Ne permettez pas l’utilisation

de l’appareil à des personnes qui ne se sont pas

familiarisées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont dangereux

lorsqu’ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils électroportatifs. Vérifiez que

les parties en mouvement fonctionnent

correctement et qu’elles ne soient pas coincées,

et contrôlez si des parties sont cassées ou

endommagées de telle sorte que le bon

fonctionnement de l’appareil s’en trouve entravé.

Faites réparer les parties endommagées avant

d’utiliser l’appareil. De nombreux accidents sont dus à

des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et

peuvent être guidés plus facilement.

g) Utilisez les outils électroportatifs, les accessoires, les

outils à monter etc. conformément à ces instructions.

Tenez compte également des conditions de travail et

du travail à effectuer. L’utilisation des outils électroportatifs

à d’autres ns que celles prévues peut entraîner des

situations dangereuses.

a) Ne faites réparer votre outil électroportatif que par

un personnel qualifié et seulement avec des pièces

de rechange d’origine. Ceci permet d’assurer la

sécurité de l’appareil.

INSTRUCTIONS DE SECURITE POUR SCIES SABRES

• Faites attention aux vis, clous ou autres éléments qui

pourraient se trouver dans la pièce à travailler et qui

risqueraient d’endommager très fortement votre outil;

enlevez-les avant de commencer le travail

• Contrôlez toujours si la tension secteur correspond à la

tension indiquée sur la plaquette signalétique de l’outil

(les outils conçus pour une tension de 230V ou 240V

peuvent également être branchés sur 220V)

• Utilisez un câble de prolongement complètement déroulé

et de bonne qualité d’une capacité de 16 A

• En cas de dysfonctionnement électrique ou mécanique,

mettez directement l’outil hors service et débranchez la

• SKIL ne peut se porter garant du bon fonctionnement de

cet outil que s’il a été utilisé avec les accessoires d’origine

• La vitesse admissible des accessoires utilisées doit être au

moins aussi élevée que la vitesse à vide maximale de l’outil

• Cet outil ne doit pas être utilisé par des personnes de

• Ne travaillez pas de matériaux contenant de l’amiante

(l’amiante est considérée comme étant cancérigène)

• La poussière de matériaux, tels que la peinture contenant du

plomb, certaines espèces de bois, certains minéraux et

diérents métaux, peut être nocive (le contact avec la

poussière ou son inhalation peut provoquer des réactions

allergiques et/ou des maladies respiratoires chez l’opérateur

ou des personnes se trouvant à proximité); portez un

masque antipoussières et travaillez avec un appareil de

dépoussiérage lorsqu’il est possible d’en connecter un

• Certains types de poussières sont classiés comme

étant cancérigènes (tels que la poussière de chêne ou de

hêtre), en particulier en combinaison avec des additifs de

traitement du bois; portez un masque antipoussières

et travaillez avec un appareil de dépoussiérage

lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au

dépoussiérage pour les matériaux à travailler

• Tenez les mains à l’écart de la zone de coupe et de

la lame; tenez la poignée cylindrique H 2 avec

l’autre main (si les deux mains tiennent la scie, elles ne

pourront pas entrer en contact avec la lame)

• Ne placez pas la main sous la pièce (la lame étant

proche de la main, elle est hors de votre vue)

• Ne tenez jamais la pièce à couper de la main ou en

travers de la jambe (la pièce doit être soutenue

correctement pour réduire l’exposition des parties du

corps, l’adhésion de la lame ou la perte de contrôle)

• Utilisez des pinces ou un outil quelconque pour fixer

et soutenir la pièce à travailler (si vous la tenez dans la

main ou contre votre corps, elle risque de vous échapper)

• Tenez l’outil par ses surfaces antidérapantes

isolées lorsque vous effectuez une opération où la

zone de coupe peut entrer en contact avec des fils

cachés ou son propre cordon (si elles entrent en

contact avec un l sous tension, les parties métalliques

exposées de l’outil risquent d’électrocuter l’utilisateur)

• Utilisez des détecteurs appropriés afin de localiser la

présence de conduites électriques ou bien s’adresser

à la société locale de distribution (un contact avec des

lignes électriques peut provoquer un incendie et une

décharge électrique; le fait d’endommager une conduite de

gaz peut entraîner une explosion; le fait d’endommager une

conduite d’eau peut entraîner des dégâts matériels ou

causer une décharge électrique)

• N’utilisez pas de lame émoussée ou endommagée

(une lame tordue risque de se briser facilement ou de

provoquer un eet de rebond)

• Tenez les mains à l’écart du corps de l’outil et du

serrage de lame D 2 (celui-ci risquerait de vous pincer

• Assurez-vous que le serrage de lame D 2 est bien

serré avant de procéder à la découpe (sinon, l’outil ou la

lame risque de glisser et de vous en faire perdre le contrôle)

• Utilisez des lunettes de protection et des casques

• Utilisez des gants de protection pour retirer la lame

(elle risque d’être brûlante après une utilisation prolongée)12

• Contrôle de la vitesse

La molette C 2 vous permet de régler la vitesse de

sciage de lente à rapide (6 positions)

• Réglage de la vitesse de sciage en fonction du matériel à

! si l’outil ne marche pas avec la molette C 2 en

position 1, sélectionnez une vitesse de sciage

plus élevée et ensuite une vitesse plus basse

pendant que l’outil marche

• Montage de la lame de scie 7

! débranchez la fiche

- exercez une pression vers l’avant sur le serrage de

lame D et maintenez-le dans cette position

- insérez la lame (les dents vers le bas ou vers le haut)

- relâchez le serrage de lame D

- retirez légèrement la lame jusqu’à ce que le dispositif

de serrage D se verrouille

- enfoncez la lame et essayez de la retirer pour vous

assurer qu’elle est bien en place

! assurez-vous que le serrage de lame D 2 est

bien serré avant de procéder à la découpe (sinon,

l'outil ou la lame risque de glisser et de vous en

faire perdre le contrôle)

! assurez-vous que l’avant de la lame est bien dans

le prolongement de l’affût E sur toute la longueur

• Retrait de la lame de scie 8

- exercez une pression vers l’avant sur le serrage de

lame D et maintenez-le dans cette position

- relâchez le serrage de lame D

- l’aût E bascule an que la plus grande partie possible

de sa surface soit au contact de la pièce à travailler

- réglez l’aût en tenant la scie fermement et en le

faisant tourner jusqu’à la position souhaitée

• Compartiment de rangement des lames 0

- assurez-vous que le compartiment de rangement des

lames F est bien fermé

• Utilisation de l’outil

! fixez solidement la pièce à travailler

- tracez la ligne de découpe sur la pièce

- sélectionnez la vitesse de découpe à l’aide de la

- branchez la che sur une prise secteur (le témoin B

s’allume pour indiquer que l’appareil est sous tension) !

- tenez l’outil en plaçant une main sur la poignée G 2

l’autre sur la poignée cylindrique isolée H 2

- mettez en marche l’outil

! l’outil doit tourner à pleine vitesse avant que la

lame pénètre la pièce à travailler

- guidez l’outil le long de la ligne de découpe tracée

- tenez l’aût E 2 fermement contre la pièce pour

réduire l’eet de recul et les vibrations

• Tenue et guidage de l’outil

! lorsque vous travaillez, tenez toujours l’outil par

la(les) zone(s) de couleur grise @

- veillez à ce que les fentes de ventilation J 2

- ne pas appuyez trop fortement sur l’outil; laissez l’outil

travailler pour vous

! assurez-vous que la lame traverse complètement

la pièce à travailler #

• Réglage de la longueur de course eective $

- utilisez les deux vis de réglage K pour glisser l’aût E

vers l’avant ou vers l’arrière an d’agrandir/diminuer la

longueur de course eective

! ne tentez pas de régler la longueur de course

effective avec la vis L; le réglage de cette vis a été

CONSEILS D’UTILISATION

• Sciage en plongée %

Il est possible d’eectuer un sciage en plongée sur du bois

et tout matériau tendre sans percer un trou préalablement

- utilisez une lame épaisse

- montez la lame les dents vers le haut

- tenez l’outil de haut en bas, comme illustré

- tracez la ligne de découpe sur la pièce à travailler

- choisissez la position 1, 2 ou 3 à l’aide de la molette C

- inclinez l’outil de sorte que la lame ne soit pas au

- mettez en marche l’outil et engagez prudemment la

lame en mouvement dans la pièce

- lorsque la lame a pénétré dans la pièce, continuez de

scier le long du tracé de coupe

! n’effectuez en aucun cas des sciages en plongée

• Utilisez les lames de scie appropriées ^

• Quand vous coupez des métaux, lubriez régulièrement

la lame de scie de lubriant

• Couper sans éclats

- couvrez la ligne de coupe des plusieurs couches d’un

large ruban adhésif avant d’eectuer la coupe

- toujours inversez la partie visible de la pièce à travailler

• Pour des suggestions complémentaires voyez

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n’est pas conçu pour un usage professionnel

• Gardez toujours votre outil et le câble propres

(spécialement les aérations J 2)

! débranchez la fiche avant le nettoyage

• Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’outil, celui ci devait avoir un défaut, la

réparation ne doit être conée qu’à une station de service

après-vente agréée pour outillage SKIL

- retournez l’outil non démonté avec votre preuve d’achat

au revendeur ou au centre de service après-vente SKIL

le plus proche (les adresses ainsi que la vue éclatée de

l’outil gurent sur www.skil.com)

• Ne jetez pas les outils électriques, les accessoires

et l’emballage dans les ordures ménagères (pour les

pays européens uniquement)

- conformément à la directive européenne 2012/19/EG

relative aux déchets d’équipements électriques ou

électroniques, et à sa transposition dans la législation13

nationale, les outils électriques usés doivent être

collectés séparément et faire l’objet d’un recyclage

respectueux de l’environnement

- le symbole & vous le rappellera au moment de la mise

DÉCLARATION DE CONFORMITE

• Nous déclarons sous notre propre responsabilité que ce

produit est en conformité avec les normes ou documents

normalisés suivants: EN 60745, EN 61000, EN 55014,

conforme aux réglementations 2004/108/CE, 2006/42/

• Dossier technique auprès de: SKIL Europe BV

• Mesuré selon EN 60745 le niveau de la pression sonore

de cet outil est 90 dB(A) et le niveau de la puissance

sonore 101 dB(A) (déviation standard: 3 dB), et la

vibration ✱ (méthode main-bras; incertitude K = 1,5 m/s²)

✱ pendant le coupage des panneaux de particules 12,1 m/s²

✱ pendant le coupage des poutres en bois 12,2 m/s²

• Le niveau de vibrations émises a été mesuré conformément

à l’essai normalisé de la norme EN 60745; il peut être utilisé

pour comparer plusieurs outils et pour réaliser une

évaluation préliminaire de l’exposition aux vibrations lors de

l’utilisation de l’outil pour les applications mentionnées

- l’utilisation de l’outil dans d’autres applications, ou avec

des accessoires diérents ou mal entretenus, peut

considérablement augmenter le niveau d’exposition

- la mise hors tension de l’outil et sa non-utilisation

pendant qu’il est allumé peuvent considérablement

réduire le niveau d’exposition

! protégez-vous contre les effets des vibrations par

un entretien correct de l’outil et de ses

accessoires, en gardant vos mains chaudes et en

structurant vos schémas de travail
