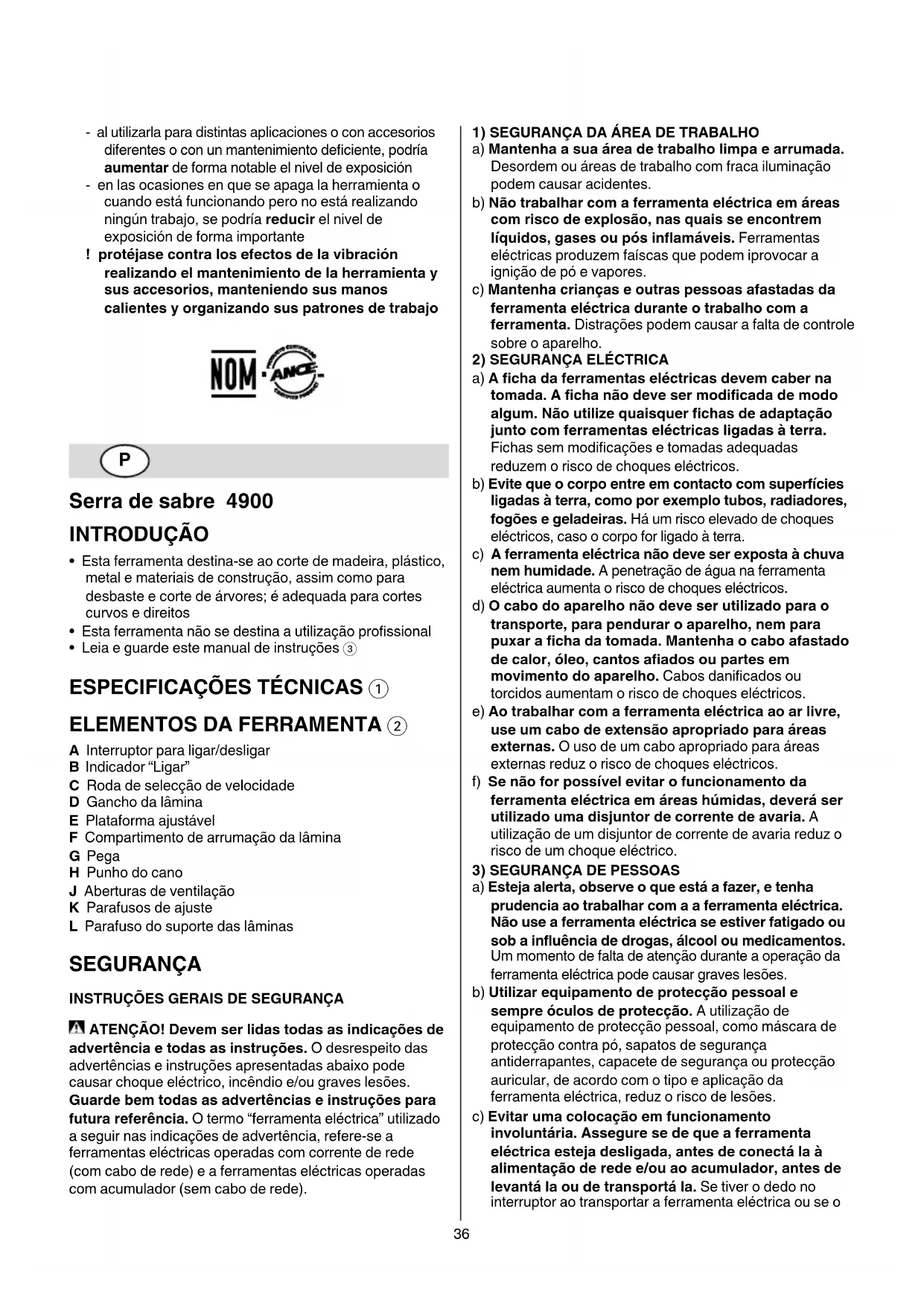

MANUAL DE UTILIZADOR 4900 AG SKIL

• Esta ferramenta destina-se ao corte de madeira, plástico,

metal e materiais de construção, assim como para

desbaste e corte de árvores; é adequada para cortes

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções 3

ESPECIFICAÇÕES TÉCNICAS 1

C Roda de selecção de velocidade

E Plataforma ajustável

F Compartimento de arrumação da lâmina

J Aberturas de ventilação

K Parafusos de ajuste

L Parafuso do suporte das lâminas

SEGURANÇA INSTRUÇÕES GERAIS DE SEGURANÇA ATENÇÃO! Devem ser lidas todas as indicações de

advertência e todas as instruções. O desrespeito das

advertências e instruções apresentadas abaixo pode

causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para

futura referência. O termo “ferramenta eléctrica” utilizado

a seguir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente de rede

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

b) Evite que o corpo entre em contacto com superfícies

ligadas à terra, como por exemplo tubos, radiadores,

fogões e geladeiras. Há um risco elevado de choques

eléctricos, caso o corpo for ligado à terra.

c) A ferramenta eléctrica não deve ser exposta à chuva

nem humidade. A penetração de água na ferramenta

eléctrica aumenta o risco de choques eléctricos.

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques eléctricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado ou

sob a influência de drogas, álcool ou medicamentos.

Um momento de falta de atenção durante a operação da

ferramenta eléctrica pode causar graves lesões.

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o37

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá será

mais fácil controlar o aparelho em situações inesperadas.

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha o cabelo, roupa e luvas afastadas de

partes em movimento. Roupas largas, jóias ou cabelos

longos podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉCTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor não

puder ser ligado nem desligado. Qualquer ferramenta

eléctrica que não possa ser controlada através do

interruptor de ligar-desligar, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes na ferramenta, de

substituir acessórios ou de guardar a ferramenta.

Esta medida de segurança evita que a ferramenta

eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a sua ferramenta eléctrica com cuidado.

Verifique se as partes móveis do aparelho funcionam

perfeitamente e não emperram, se há peças

quebradas ou danificadas, que possam influenciar o

funcionamento do aparelho. Peças danificadas

devem ser reparadas antes da utilização do aparelho.

Muitos acidentes tem como causa uma manutenção

insuciente das ferramentas eléctricas.

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA SERRAS DE SABRE

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Certique-se sempre de que a tensão de alimentação está

de acordo com a tensão indicada na placa de identicação

da ferramenta (ferramentas com a indicação de 230V ou

240V também podem ser ligadas a uma fonte de 220V)

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

• Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta e tire a cha da tomada

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios originais

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

• Esta ferramenta não deve ser utilizada por pessoas

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Mantenha as mãos afastadas da zona de corte e da

lâmina; guarde a outra mão no punho do cano H 2

(se ambas as mãos estiverem a segurar a serra, não

poderá cortá-las com a lâmina)

• Não coloque a mão por baixo da peça de trabalho (a

distância da lâmina em relação à sua mão não é visível)

• Nunca segure a peça a cortar com as mãos nem a

coloque sobre as pernas (é importante apoiar

devidamente a peça de trabalho de forma a minimizar o

perigo para o corpo, a possibilidade de a lâmina prender

ou de perder o controlo da ferramenta)

• Utilize ganchos ou outro equipamento para fixar e

apoiar a peça a trabalhar (se segurar a peça na sua

mão ou contra o seu corpo, poderá perder o controle)

• Segure a ferramenta pelas pegas isoladas quando

estiver a executar uma operação em que a

ferramenta de corte possa tocar em fios ocultos ou

cortar o seu próprio fio (o contacto com um o

condutor de corrente fará com que as partes metálicas

expostas da ferramenta passem elas próprias a conduzir

corrente e o operador apanhe um choque)

• Utilizar detectores apropriados para detectar tubos

e cabos de alimentação escondidos, ou consulte a

firma de alimentação local (o contacto com um cabo

eléctrico pode levar a incêndio e choque eléctrico; a38

danicação de um cano de gás pode levar à explosão; a

penetração de uma tubulação de água provoca danos

materiais ou pode provocar um choque eléctrico)

• Não use uma lâmina que esteja cega ou danificada

(as lâminas torcidas podem partir-se facilmente ou

• Mantenha as mãos afastadas entre a caixa da

ferramenta e o gancho da lâmina D 2 (o gancho da

lâmina pode apertar os dedos)

• Verifique que o gancho da lâmina D 2 está

apertado antes de efectuar um corte (um gancho mal

fechado pode fazer com que a ferramenta ou a lâmina

escorregue e resultar na perda de controlo)

• Use óculos de protecção e protectores para os ouvidos 4

• Utilize luvas de protecção para remover a lâmina da

ferramenta (a lâmina da serra pode estar quente após

uma utilização prolongada)

• Controle de velocidade

Com a roda C 2, a velocidade de corte pode ser

ajustada de baixa a alta (6 posições)

• Ajustar o número de cursos consoante o material 6

! se a ferramenta não funcionar com a roda C 2 na

posição 1, seleccione um numéro de cursos mais

alto e baixe o numéro de cursos com a

ferramenta a funcionar

• Montagem da lâmina da serra 7

! desligar a ferramenta da fonte de corrente

- prima o gancho da lâmina D para a frente e segure-a

- insira a lâmina (com os dentes virados para cima ou

para baixo) completamente

- solte o gancho da lâmina D

- remova a lâmina até o gancho D fazer clique numa

- empurre para dentro e puxe para fora a lâmina para

vericar que está correcta bloqueada

! verifique que o gancho da lâmina D 2 está

apertado antes de efectuar um corte (um gancho

mal fechado pode fazer com que a ferramenta ou a

lâmina escorregue e resultar na perda de controlo)

! verifique que a ponta da frente da lâmina se

estende ao longo da plataforma E em todo o

comprimento do curso

• Remoção da lâmina da serra 8

- prima o gancho da lâmina D para a frente e segure-a

- solte o gancho da lâmina D

• Plataforma regulável 9

- a plataforma E pode ser inclinada para manter a

- regule a plataforma segurando rmemente a serra e

rodando a plataforma para a posição desejada

• Compartimento de arrumação da lâmina 0

- verique que o compartimento de arrumação F está

fechado para evitar a queda de lâminas

• Utilização da ferramenta

! fixe firmemente a peça a trabalhar

- marque a linha de corte na peça

- seleccione a velocidade de corte pretendida com a

- ligue a cha à fonte de alimentação (a luz B liga-se para

indicar que a ferramenta está a receber energia) !

- segure a ferramenta com uma mão na pega G 2 e a

outra no punho do cano H 2

- ligue a ferramenta

! a ferramenta deve funcionar à máxima velocidade

antes da lâmina entrar na peça

- oriente a ferramenta ao longo da linha de corte marcada

- mantenha a plataforma E 2 com rmeza contra a peça

para minimizar a força de resistência e as vibrações

• Segurar e guiar a ferramenta

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de fixação cinzenta(s) @

- mantenha as aberturas de ventilação J 2 destapadas

- não exerça demasiada pressão na ferramenta; deixe a

ferramenta trabalhar espontaneamente

! verifique que a lâmina da serra se estende além

da peça através do curso #

• Ajustar o comprimento do curso efectivo $

- utilize os parafusos de ajuste K para deslizar a placa

de pé E para a frente/para trás para ampliar/reduzir o

comprimento do curso efectivo

! não tente ajustar o comprimento do curso efectivo

com o parafuso L que foi predefinido na fábrica

CONSELHOS DE APLICAÇÃO

• Corte na vertical %

Os cortes na vertical podem ser feitos na madeira e

outros materiais moles sem préfurar um buraco

- utilize uma lâmina de serra na

- monte a lâmina com os dentes virados para cima

- segure a serra invertida como ilustrado

- marque a linha de corte pretendida na peça

- seleccione a posição 1, 2 ou 3 com a roda C

- incline a ferramenta para que a lâmina não toque na peça

- ligue a ferramenta e insira a lâmina da serra em

movimento na peça a trabalhar

- quando a lâmina tiver penetrado através da peça,

continue a serra ao longo da linha de corte marcada

! não faça cortes na vertical em materiais metálicos

• Utilize as lâminas apropriadas ^

• Ao cortar metais, lubrique a lâmina regularmente com

- cubra a linha de corte com várias camadas de ta

adesiva larga antes de começar a cortar

- coloque sempre a peça a trabalhar com a face virada

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos

(especialmente as ranhuras de respiração J 2)

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com a

prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo (os endereços

assim como a mapa de peças da ferramenta estão

mencionados no www.skil.com)

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da UE)

- de acordo com a directiva europeia 2012/19/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo & lhe avisará em caso de necessidade de

DECLARAÇÃO DE CONFORMIDADE

• Declaramos sob nossa exclusiva responsabilidade que

este producto cumpre as seguintes normas ou

documentos normativos: EN 60745, EN 61000, EN

55014, conforme as disposições das directivas

2004/108/CE, 2006/42/CE, 2011/65/UE

• Processo técnico em: SKIL Europe BV

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 90 dB(A) e o nível de potência

acústica 101 dB(A) (espaço de erro: 3 dB), e a vibração

✱ m/s² (método braço-mão; incerteza K = 1,5 m/s²)

✱ ao cortar placas de acepilhaduras 12,1 m/s²

✱ ao cortar vigas de madeira 12,2 m/s²

• O nível de emissão de vibrações foi medido de acordo com

um teste normalizado fornecido na EN 60745; pode ser

utilizado para comparar uma ferramenta com outra e como

uma avaliação preliminar de exposição à vibração quando

utilizar a ferramenta para as aplicações mencionadas

- utilizar a ferramenta para diferentes aplicações ou com

acessórios diferentes ou mantidos decientemente,

pode aumentar signicativamente o nível de exposição

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os
