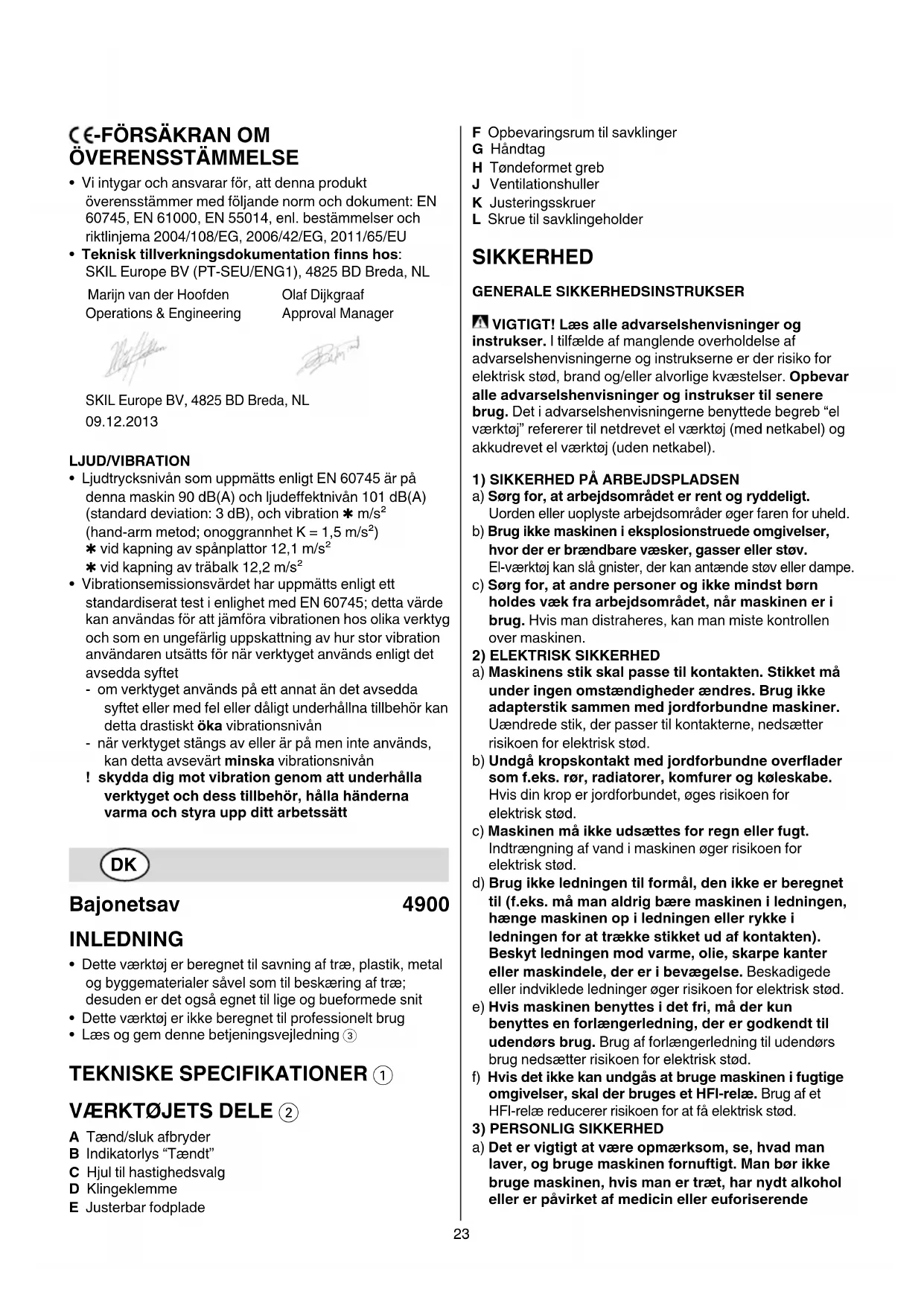

BRUGSANVISNING 4900 AG SKIL

• Dette værktøj er beregnet til savning af træ, plastik, metal

og byggematerialer såvel som til beskæring af træ;

desuden er det også egnet til lige og bueformede snit

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning 3

TEKNISKE SPECIFIKATIONER 1

A Tænd/sluk afbryder

B Indikatorlys “Tændt”

C Hjul til hastighedsvalg

E Justerbar fodplade

L Skrue til savklingeholder

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb “el

værktøj” refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for uheld.

b) Brug ikke maskinen i eksplosionstruede omgivelser,

hvor der er brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende24

stoffer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.

eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el

værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer det.

Undgå at bære el værktøjet med ngeren på afbryderen og

sørg for, at el værktøjet ikke er tændt, når det sluttes til

nettet, da dette øger risikoen for personskader.

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes. Hvis et stykke værktøj eller en nøgle

sidder i en roterende maskindel, er der risiko for

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance.

Det er derved nemmere at kontrollere maskinen,

hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår,

tøj og handsker væk fra dele, der bevæger sig.

Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj,

smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde, der

skal udføres. Med den rigtige maskine arbejder man

bedst og mest sikkert inden for det angivne eektområde.

b) Brug ikke en maskine, hvis afbryder er defekt.

En maskine, der ikke kan startes og stoppes,

er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, eller

maskinen lægges fra. Disse sikkerhedsforanstaltninger

forhindrer utilsigtet start af maskinen.

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele fungerer korrekt og ikke sidder

fast, og om delene er brækket eller beskadiget,

således at maskinens funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med

skarpe skærekanter sætter sig ikke så hurtigt fast og er

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene og

det arbejde, der skal udføres. I tilfælde af anvendelse af

værktøjet til formål, som ligger uden for det fastsatte

anvendelsesområde, kan der opstå farlige situationer.

SIKKERHEDSINSTRUKSER FOR BAJONETSAVE

• Undgå skader forårsaget af skruer, søm eller andre materialer

i arbejdsstykket; fjern disse før De begynder at arbejde

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på værktøjets

navneskilt (værktøj med betegnelsen 230V eller 240V

kan også tilsluttes til 220V)

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal

afbryderen straks afbrydes og stikket tages ud af kontakten

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst så højt som værktøjets max.

omdrejningstal i ubelastet tilstand

• Dette værktøj må ikke bruges af personer under 16 år

• Bearbejd ikke asbestholdigt materiale (asbest er

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle

træsorter, mineraler og metal kan være skadeligt (kontakt med

eller indånding af støvet kan forårsage allergiske reaktioner og/

eller sygdomme i luftvejene hos den, der anvender værktøjet,

eller hos omkringstående); bær en støvmaske og arbejd

med en støvudsugningsanordning, hvor en sådan kan

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer,

du ønsker at arbejde med

• Hold hænderne væk fra skæreområdet og

savklingen; tag fat om det tøndeformede greb H 2

med din anden hånd (hvis begge hænder holder fast i

saven, kan de ikke blive beskadiget af savklingen)

• Stik ikke hånden ind under arbejdsemnet (afstanden

mellem klingen og hånden er ikke synlig)

• Hold aldrig arbejdsemnet, som skal saves, i

hænderne eller hen over et ben (det er vigtigt at

understøtte arbejdsemnet korrekt for at minimere kontakt

med kroppen, undgå at savklingen sætter sig fast eller at

De mister kontrol over saven)

• Brug klemmer eller lignende udstyr til at sikre og støtte

arbejdsemnet (hvis du holder arbejdsemnet i hånden eller

mod kroppen, kan du miste kontrol over værktøjet)

• Hold fast i værktøjet på de isolerede gribeflader, når der

udføres arbejde, hvor værktøjet kan komme i kontakt

med skjulte ledninger eller sit eget kabel (kontakt med en

strømførende ledning vil gøre værktøjets ubeskyttede

metaldele strømførende og give brugeren et elektrisk stød)

• Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab (kontakt med elektriske ledninger25

kan føre til brand og elektrisk stød; beskadigelse af en

gasledning kan føre til eksplosion; brud på et vandrør kan

føre til materiel skade eller elektrisk stød)

• Anvend aldrig en sløv eller beskadiget savklinge

(bøjede klinger kan let knække eller forårsage tilbageslag)

• Undgå at placere hænderne mellem værktøjets

hus og klingeklemmen D 2 (klingeklemmen kan

• Kontroller, at klingeklemmen D 2 er fastspændt,

inden savningen påbegyndes (hvis klemmen ikke er

fastspændt kan det medføre, at værktøjet eller savklingen

smutter, så du mister kontrol over værktøjet)

• Brug beskyttelsesbriller og høreværn 4

• Brug beskyttelseshandsker, når du tager savklingen

ud af værktøjet (savklingen kan være varm, hvis

værktøjet har været i brug i længere tid)

Ved hjælp af hjulet C 2 kan savehastigheden justeres fra

lav til høj (6 positioner)

• Indstilling af omdrejningstallet efter det anvendte

! hvis værktøjet ikke kører med hjulet C 2 i position

1, skal De vælge et højere omdrejningstal og så

sætte det ned, mens værktøjet kører

• Montering af savklinge 7

! træk stikket ud af kontakten

- tryk klingeklemmen D frem og hold den i denne position

- sæt savklingen i helt (med tænderne opad eller nedad)

- slip klingeklemmen D

- træk savklingen lidt ud, indtil klemmen D klikker i

- skub savklingen i og træk den ud for at kontrollere, at

! kontroller, at klingeklemmen D 2 er fastspændt, inden

savningen påbegyndes (hvis klemmen ikke er

fastspændt kan det medføre, at værktøjet eller

savklingen smutter, så du mister kontrol over værktøjet)

! kontroller, at savklingens forreste ende føres

gennem fodpladen E i hele slaglængden

• Afmontering af savklinge 8

- tryk klingeklemmen D frem og hold den i denne position

- træk savklingen ud

- slip klingeklemmen D

• Justerbar fodplade 9

- fodpladen E skråtstilles for at sikre, at så meget af

dens overade har kontakt med arbejdsemnet

- juster fodpladen ved at holde saven godt fast og dreje

fodpladen i den ønskede position

• Opbevaringsrum til savklinger 0

- kontroller, at opbevaringsrummet F er lukket for at

undgå, at savklinger falder ud

• Betjening af værktøjet

! sørg for at spænde arbejdsemnet godt fast

- afmærk skærelinjen på arbejdsemnet

- indstil hastigheden ved hjælp af hjulet C 2

- sæt stikket i en stikkontakt (indikatorlyset B tændes og

viser, at strømmen er tilsluttet) !

- hold værktøjet med den ene hånd på håndtag G 2 og

læg den anden hånd på den isolerede gribeade H 2

! værktøjet skal køre ved fuld hastighed, før

savklingen sættes i arbejdsemnet

- før værktøjet langs den afmærkede skærelinje

- sørg for at holde fodplade E 2 tæt mod arbejdsemnet

for at minimere modkraft og vibrationer

• Håndtering og styring af værktøjet

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r) @

- hold ventilationshullerne J 2 utildækkede

- pres ikke for hårdt med værktøjet; lad værktøjet gøre

! kontroller, at savklingen rækker ud over

arbejdsemnet under hele slaglængden #

• Justering af den eektive slaglængde $

- brug de to justeringsskruer K for at skubbe fodpladen E

frem/tilbage for at øge/mindske den eektive slaglængde

! forsøg ikke at justere den effektive slaglængde

med skrue L som er forudindstillet på fabrikken

Indstiksskæringer kan laves i træ eller lignende bløde

materialer uden at bore et hul først

- brug en tyk savklinge

- montér savklingen således, at tænderne peger opad

- hold saven med bunden i vejret som vist

- afmærk den ønskede skærelinje på arbejdsemnet

- vælg position 1, 2 eller 3 med hjulet C

- skråstil værktøjet, således at savklingen ikke

berører arbejdsemnet

- tænd værktøjet og sæt forsigtigt den bevægende

savklinge i arbejdsemnet

- når savklingen er trængt ind i arbejdsemnet fortsæt

med at sav langs den afmærkede skærelinje

! lav ikke indstiksskæringer i materialer af metal

• Brug rigtige savklinger ^

- dæk snitlinien med ere lager af bredt tape før De

- læg altid den pæneste side af arbejdsemnet nedad

• For ere tips se www.skil.com

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især

ventilationshullerne J 2)

! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol

holde op med at fungere, skal reparationen udføres af et

autoriseret serviceværksted for SKIL-elektroværktøj

- send den uskilte værktøjet sammen med et købsbevis

til forhandleren eller nærmeste SKIL serviceværksted

(adresser og reservedelstegning af værktøjet ndes på

• Elværktøj, tilbehør og emballage må ikke

bortskaffes som almindeligt affald (kun for EU-lande)

- i henhold til det europæiske direktiv 2012/19/EF om

bortskaelse af elektriske og elektroniske produkter og

gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde, der

skåner miljøet mest muligt

- symbolet & erindrer dig om dette, når udskiftning

• Vi erklærer under almindeligt ansvar, at dette produkt er i

• Måles efter EN 60745 er lydtrykniveau af dette værktøj

deviation: 3 dB), og vibrationsniveauet ✱ m/s² (hånd-arm

metoden; usikkerhed K = 1,5 m/s²)

✱ ved skæring af spånplader 12,1 m/s²

✱ ved skæring af træbjælke 12,2 m/s²

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som en

foreløbig bedømmelse af udsættelsen for vibrationer, når

værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor det

kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre

a) Hold arbeidsområdet rent og ryddig. Rotete

betegnet med 230V eller 240V kan også koples til et

holder sagen med begge hendene, kan de ikke bli kuttet

• Ikke strekk hånden under arbeidsstykket (du kan

ikke se hvor nær hånden din er bladet)28

• Du må aldri holde stykket du arbeider med i

hendene eller på tvers over beinet (det er viktig å

! hvis verktøyet ikke går med hjulet C 2 i stilling 1,

før du begynner å sage (en løs klemme kan få

bladene ikke kan falle ut

! klem arbeidsemnet ordentlig på plass

- velg ønsket sagehastighet med hjulet C 2

- i henhold til EU-direktiv 2012/19/EF om kasserte

utskiftning er nødvendig
