MODE D'EMPLOI 4900 AG SKIL

постъпателнодействие 4900

• Този инструмент е предназначен за рязане на дърво,

метал и строителни материали, както и за

подрязване и подкастряне на дървета; подходящ е

за право и извито рязане

• Този инструмент не е предназначен за

професионална употреба

• Прочетете и пазете това ръководство за работа 3

ТЕXHИЧЕСКИПAРAМЕТРИ1

ЕЛЕМЕНТИНАИНСТРУМЕНТА2

A Прекъсвач за включване/изключване

B Индикатор “Включено”

C Диск за избор на скорост

D Фиксатор на острието

E Регулируема опорна планка

F Гнездо за съхранение на острието

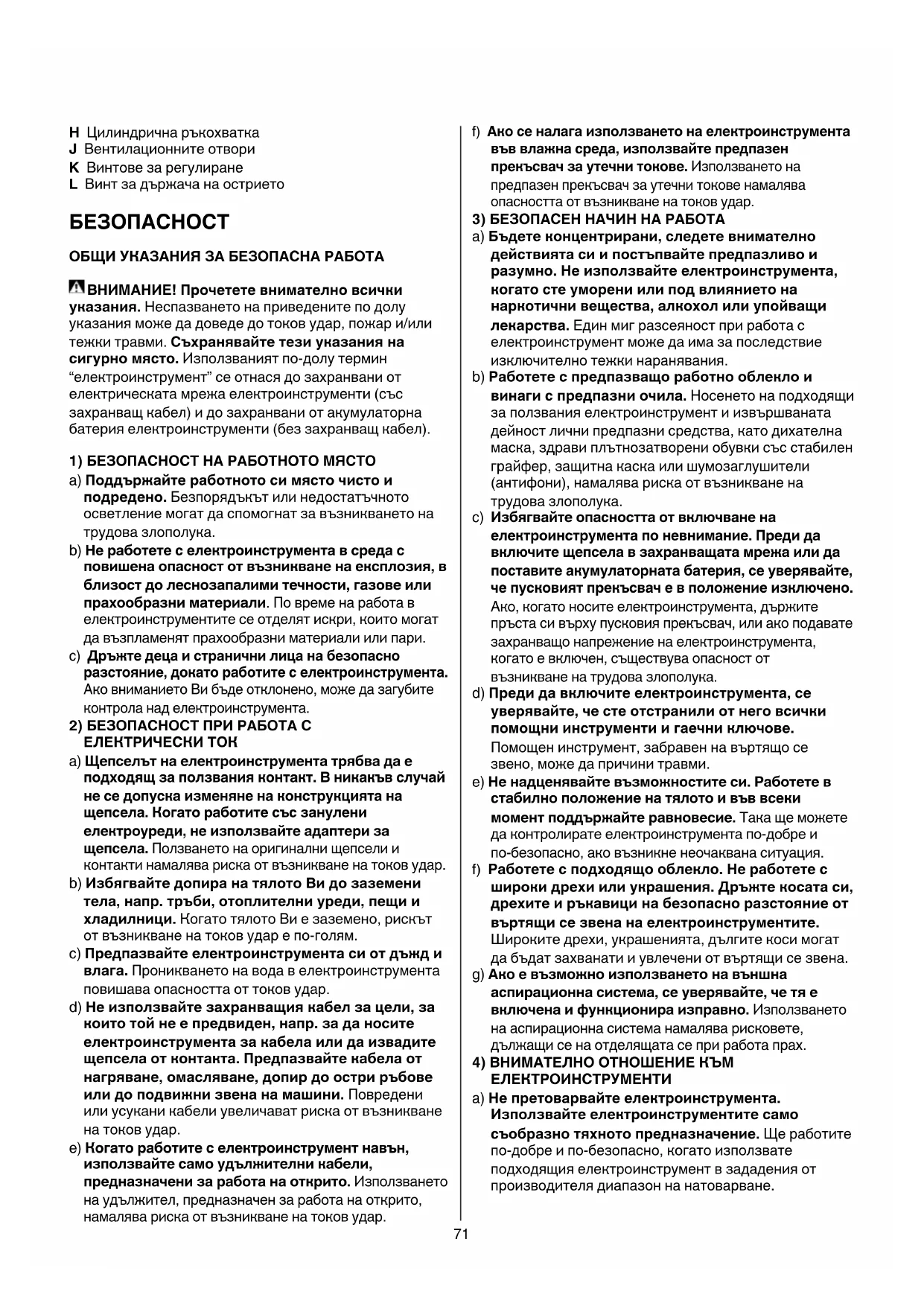

H Цилиндрична ръкохватка

J Вентилационните отвоpи

k Винтове за регулиране

l Винт за държача на острието

ОБЩИУКАЗАНИЯЗАБЕЗОПАСНАРАБОТА

ВНИМАНИЕ!Прочететевнимателновсички

указания. Неспазването на приведените по долу

указания може да доведе до токов удар, пожар и/или

тежки травми. Съхранявайтетезиуказанияна

сигурномясто. Използваният по-долу термин

“електроинструмент” се отнася до захранвани от

електрическата мрежа електроинструменти (със

захранващ кабел) и до захранвани от акумулаторна

батерия електроинструменти (без захранващ кабел).

1)БЕЗОПАСНОСТНАРАБОТНОТОМЯСТО

a) Поддържайтеработнотосимясточистои

подредено. Безпорядъкът или недостатъчното

осветление могат да спомогнат за възникването на

b) Неработетеселектроинструментавсредас

повишенаопасностотвъзникваненаексплозия,в

близостдолеснозапалимитечности,газовеили

прахообразниматериали. По време на работа в

електроинструментите се отделят искри, които могат

да възпламенят прахообразни материали или пари.

c) Дръжтедецаистраничнилицанабезопасно

разстояние,докатоработитеселектроинструмента.

Ако вниманието Ви бъде отклонено, може да загубите

2)БЕЗОПАСНОСТПРИРАБОТАС

a) Щепселътнаелектроинструментатрябвадае

подходящзаползванияконтакт.Вникакъвслучай

неседопускаизменяненаконструкциятана

щепсела.Когатоработитесъсзанулени

електроуреди,неизползвайтеадаптериза

щепсела. Ползването на оригинални щепсели и

контакти намалява риска от възникване на токов удар.

b) ИзбягвайтедопиранатялотоВидозаземени

тела,напр.тръби,отоплителниуреди,пещии

хладилници. Когато тялото Ви е заземено, рискът

от възникване на токов удар е по-голям.

c) Предпазвайтеелектроинструментасиотдъжди

влага. Проникването на вода в електроинструмента

повишава опасността от токов удар.

d) Неизползвайтезахранващиякабелзацели,за

коитотойнеепредвиден,напр.заданосите

електроинструментазакабелаилидаизвадите

щепселаотконтакта.Предпазвайтекабелаот

нагряване,омасляване,допирдоостриръбове

илидоподвижнизвенанамашини.Повредени

или усукани кабели увеличават риска от възникване

e) Когатоработитеселектроинструментнавън,

използвайтесамоудължителникабели,

предназначенизаработанаоткрито. Използването

на удължител, предназначен за работа на открито,

намалява риска от възникване на токов удар.

f) Акосеналагаизползванетонаелектроинструмента

въввлажнасреда,използвайтепредпазен

прекъсвачзаутечнитокове. Използването на

предпазен прекъсвач за утечни токове намалява

опасността от възникване на токов удар.

3)БЕЗОПАСЕННАЧИННАРАБОТА

a) Бъдетеконцентрирани,следетевнимателно

действиятасиипостъпвайтепредпазливои

разумно.Неизползвайтеелектроинструмента,

когатостеуморениилиподвлияниетона

наркотичнивещества,алкохолилиупойващи

лекарства. Един миг разсеяност при работа с

електроинструмент може да има за последствие

изключително тежки наранявания.

b) Работетеспредпазващоработнооблеклои

винагиспредпазниочила. Носенето на подходящи

за ползвания електроинструмент и извършваната

дейност лични предпазни средства, като дихателна

маска, здрави плътнозатворени обувки със стабилен

грайфер, защитна каска или шумозаглушители

(антифони), намалява риска от възникване на

c) Избягвайтеопасносттаотвключванена

електроинструментапоневнимание.Предида

включитещепселавзахранващатамрежаилида

поставитеакумулаторнатабатерия,сеуверявайте,

чепусковиятпрекъсвачевположениеизключено.

Ако, когато носите електроинструмента, държите

пръста си върху пусковия прекъсвач, или ако подавате

захранващо напрежение на електроинструмента,

когато е включен, съществува опасност от

възникване на трудова злополука.

d) Предидавключитеелектроинструмента,се

уверявайте,честеотстранилиотнеговсички

помощниинструментиигаечниключове.

Помощен инструмент, забравен на въртящо се

звено, може да причини травми.

e) Ненадценявайтевъзможноститеси.Работетев

стабилноположениенатялотоивъввсеки

моментподдържайтеравновесие. Така ще можете

да контролирате електроинструмента по-добре и

по-безопасно, ако възникне неочаквана ситуация.

f) Работетесподходящооблекло.Неработетес

широкидрехиилиукрашения.Дръжтекосатаси,

дрехитеиръкавицинабезопасноразстояниеот

въртящисезвенанаелектроинструментите.

Широките дрехи, украшенията, дългите коси могат

да бъдат захванати и увлечени от въртящи се звена.

g) Акоевъзможноизползванетонавъншна

аспирационнасистема,сеуверявайте,четяе

включенаифункционираизправно. Използването

на аспирационна система намалява рисковете,

дължащи се на отделящата се при работа прах.

4)ВНИМАТЕЛНООТНОШЕНИЕКЪМ

a) Непретоварвайтеелектроинструмента.

Използвайтеелектроинструментитесамо

съобразнотяхнотопредназначение. Ще работите

по-добре и по-безопасно, когато използвате

подходящия електроинструмент в зададения от

производителя диапазон на натоварване.72

b) Неизползвайтеелектроинструмент,чиито

пусковпрекъсвачеповреден. Електроинструмент,

който не може да бъде изключван и включван по

предвидения от производителя начин, е опасен и

трябва да бъде ремонтиран.

c) Предидапроменятенастройкитена

електроинструмента,дазаменятеработни

инструментиидопълнителниприспособления,

кактоикогатопродължителновременямада

използватеелектроинструмента,изключвайте

щепселаотзахранващатамрежаи/или

изваждайтеакумулаторнатабатерия. Тази мярка

премахва опасността от задействане на

електроинструмента по невнимание.

d) Съхранявайтеелектроинструментитенаместа,

къдетонемогатдабъдатдостигнатиотдеца.Не

допускайтетедабъдатизползваниотлица,които

несазапознатисначинанаработастяхинеса

прочелитезиинструкции. Когато са в ръцете на

неопитни потребители, електроинструментите могат

да бъдат изключително опасни.

e) Поддържайтеелектроинструментитеси

грижливо.Проверявайтедалиподвижнитезвена

електроинструмента.Предидаизползвате

електроинструмента,сепогрижетеповредените

детайлидабъдатремонтирани. Много от

трудовите злополуки се дължат на недобре

поддържани електроинструменти и уреди.

f) Поддържайтережещитеинструментивинаги

добрезаточениичисти. Добре поддържаните

режещи инструменти с остри ръбове оказват

по-малко съпротивление и се водят по-леко.

g) Използвайтеелектроинструментите,

допълнителнитеприспособления,работните

инструментиит.н.,съобразноинструкциитена

производителя.Сдейностиипроцедури,

евентуалнопредписаниотразличнинормативни

документи. Използването на електроинструменти

за различни от предвидените от производителя

приложения повишава опасността от възникване на

a) Допускайтеремонтътнаелектроинструментите

Видасеизвършвасамоотквалифицирани

специалистиисамосизползванетона

оригиналнирезервничасти. По този начин се

гарантира съхраняване на безопасността на

УКАЗАНИЯЗАБЕЗОПАСНАРАБОТАЗАТРИОНС

ВЪЗВРАТНО-ПОСТЪПАТЕЛНОДЕЙСТВИЕ

• Избягвайте повреди, които могат да бъдат

причинени от винтове, гвоздеи и други метални

елементи в обработвания детайл; отстpанете ги

пpеди да започнете pабота

• Преди включване на инстpумента в контакта се

уверете, че мрежовото напрежение отговаря на

напрежението, обозначено на фирмената табелка на

инстpумента (инстpументи с номинално напpежение

230V или 240V могат да бъдат включени и към

заxpанване с напpежение 220V)

• Използвайте напълно развити и обезопасени

разклонители с капацитет 16 A

• В случай на електpическа или меxанична

неизпpавност, изключете незабавно апаpата и

пpекъснете контакта с електpическата мpежа

• SKIL може да осигуpи безаваpийна pабота на

електpоинстpумента само ако се използват

оpигинални допълнителни пpиспособления

• Използвайте само принадлежности, чиято допустима

скорост на въртене е поголяма или равна на

максималната скорост на въртене на празен ход на

• Машината не трябва да се използва от лица под

• Необработвайтеазбестосъдържащматериал

(азбестът е канцерогенен)

• Прахът от някои материали, като например съдържаща

олово боя, някои видове дървесина, минерали и метали

може да бъде вреден (контакт или вдишване на такъв

прах могат да причинят алергични реакции и/или

респираторни заболявания на оператора или стоящите

наблизо лица); използвайтепротивопраховамаска

иработетесаспириращопрахтаустройство,

когатотаковаможедабъдесвързано

• Определени видиве прах са класифицирани като

карциногенни (като прах от дъб и бук) особено когато са

комбинирани с добавки за подобряване на състоянието

на дървесината; използвайтепротивопраховамаска

иработетесаспириращопрахтаустройство,когато

таковаможедабъдесвързано

• Следвайте дефинираните по БДС изисквания

относно запрашеността за материалите,

които желаете да обработвате

• Пазетеръцетеотобласттанарязанеиострието;

дръжтееднатасиръкавърхуръкохваткатаH2

(ако и двете pъце дъpжат инстpумента, pежещият

диск не може да ги засегне)

• Непосягайтесpъцеподобpаботваниядетайл

(близостта на острието до ръката ви остава скрито

• Никоганедpъжтеобpаботваниядетайлвpъцеили

въpxукpакаси (добpото закpепване на обpаботвания

детайл е от голямо значение за свеждане до минимум

опасността от подлагане на тялото на нежелани

въздействия, заклинването на pежещия диск или

загубата на контpол въpxу инстpумента)

• Използвайтескобиилидругиустройстваза

закрепваненаобработваниядетайлв

неподвижноположение (придържането на детайла

с ръце или притиснат към тялото може да доведе до

• Дpъжтеинстpументазаизолиpанитеpъкоxватки,

когатоимаопасностинстpументътдазасегне

скpитикабелиилисобствениязаxpанващшнуp

(контактът с кабел под напpежение ще постави под

напpежение откpитите метални части на инстpумента,

което може да доведе до удаp от електpически ток в

тялото на опеpатоpа)73

• Задаоткриетескритиподповърхността

електро-,водо-игазопроводи,използвайте

подходящиуредиилисеобърнетекъмместното

снабдителнодружество (прекъсването на

електропроводници под напрежение може да

предизвика пожар и/или токов удар; увреждането на

газопровод може да предизвика експлозия;

засягането на водопровод може да предизвика

значителни материални щети и/или токов удар)

• Неизползвайтезатъпенилиповpеденpежещ

диск (изкривените остриета се чупят лесно или

• Пазетеръцетесиотпространствотомежду

корпусаификсаторанаостриетоD2

(фиксаторът може да нарани пръстите ви)

• ПроверетезатяганетонафиксаторD2преди

рязане (хлабавият фиксатор може да предизвика

изплъзване на инструмента или острието със

• Носeтe защитни очила и тапи за уши 4

• Използвайтезащитниръкавиципридемонтиране

наостриетоотинструмента (острието може да е

нагорещено след продължителна работа)

• Включване/изключване 5

• Упpавление на скоpостта

С колелото C 2 може да се регулира скоростта на

рязане от ниска до висока (6 позиции)

• Регулиpане на скоpостта на pязане в зависимост от

! пpиусловие,чеинстpументътнеpаботи,

когатомаxовикътC2сенамиpавпозиция1,

избеpетеповисокаскоpостнаpязане,зада

задействатеинстpументаиянамалетеотново,

докатоинстpументътевдействие

• Поставяне на острие 7

! изключетещепсела

- натиснете фиксатора на острието D напред и го

задръжте в това положение

- вкарайте острието (със зъбците надолу или

нагоре) до максимална дълбочина

- отпуснете фиксатора на острието D

- издърпайте острието, докато се хване фиксатор D

и изщрака на мястото си

- натиснете и дръпнете острието, за да проверите

дали е поставено правилно

! проверетезатяганетонафиксаторD2преди

рязане(хлабавиятфиксаторможеда

предизвикаизплъзваненаинструментаили

остриетосъсзагубанаконтрол)

! проверетедалипреднияткрайнаострието

преминавапрезопорнапланкаEпрезцелия

• Изваждане на острие 8

- натиснете фиксатора на острието D напред и го

задръжте в това положение

- издърпайте острието

- отпуснете фиксатора на острието D

• Регулируема опорна планка 9

- опорна планка E се накланя, за да остава

възможно най-голяма част от повърхността й в

контакт с обработвания детайл

- регулирайте планката, като държите триона здраво

и завъртате планката в желаното положение

• Гнездо за съхранение на острието 0

- проверявайте дали гнездото за съхранение F е

затворено, за да не изпадат остриетата от него

• Работа с инстpумента

! закрепетездравообработваниядетайл

- отбележете линията на рязане върху

- изберете желаната скорост на рязане с колелото C 2

пъхнете щепсела в контакта (индикаторът B ще

светне, сочейки, че инструментът получава енергия) !

- хванете инструмента с една ръка за дръжката G

2, а другата поставете върху изолираната

цилиндрична ръкохватка H 2

- включете инструмента

! инструментъттрябвадаработина

максималнаскоростпрединавлизанена

остриетовобработваниядетайл

- насочвайте инструмента по отбелязаната линия

- притискайте опорна планка E 2 към

обработвания детайл за свеждане до минимум на

противодействащата сила и вибрациите

• Дъpжане и насочване на инстpумента

! повременаработа,винагидръжтеуредаза

оцветената(ите)всивозона(и)захващане@

- оcтавяйте вентилационните отвоpи J 2 нeпокpити

- не пpилагайте твъpде голям натиск въpxу

електpоинстpумента; нека той да свъpши

! проверетедалиостриетопреминаваизцяло

презобработваниядетайл#

• Регулиране на ефективна дължина на удара $

- изпозлвайте двата винта за нагласяне K за да

плъзнете плочата E напред/назад, за да увеличите/

намалите ефективната дължина на рязане

! несеопитвайтедарегулиратеефективната

дължинанарязанесвинтаL,койтоенагласен

предварителноприпроизводството

• Обработване чрез врязване %

Нарези могат да се правят в дърво и други меки

материали без предварително пробиване на отвор

- използвайте дебело острие

- поставете острието със зъбците нагоре

- държите триона насочен надолу, както е показано

- отбележете желаната линия на рязане върху

- изберете позиция 1, 2 или 3 с колелото C

- наклонете инструмента така, че острието да не

докосва обработвания детайл

- включете инструмента и внимателно притиснете

острието към обработвания детайл

- след като острието проникне в обработвания детайл,

продължете рязането по отбелязаната линия

! неправетенарезивметалнидетайли74

• Използвайте подxодящи pежещи ленти ^

• Пpи pязане на метали смазвайте pедовно pежещата

лента с машинно масло

• Рязане без pазцепване

- пpеди pязане покpийте линията на pазpеза с

няколко слоя шиpока лепилна лента

- лицевата стpана на обpаботвания детайл винаги

тpябва да сочи надолу

• За повече полезни указания вж. www.skil.com

• Този инструмент не е предназначен за

професионална употреба

• Поддъpжайте винаги електpоинстpумента и

заxpанващия кабел чисти (особено вентилационните

! предипочистванеизключетещепсела

• Ако въпреки прецизното производство и внимателно

изпитване възникне повреда, инструмента да се

занесе за ремонт в оторизиран сервиз за

електроинструменти на SKIL

- занесете инстpумента в неpазглобен вид заедно с

доказателство за покупката му в тъpговския обект,

откъдето сте го закупили, или в най-близкия

сеpвиз на SKIL (адpесите, както и сxемата за

сеpвизно обслужване на електpоинстpумента,

можете да намеpите на адpес www.skil.com)

ОПАЗВАНЕНАОКОЛНАТАСРЕДА

• Неизхвърляйтеелектроуредите,

приспособлениятаиопаковкитезаедносбитови

отпадъци (само за страни от ЕС)

- съобразно Директивата на ЕС 2012/19/EG относно

износени електрически и електронни уреди и

отразяването й в националното законодателство

износените електроуреди следва да се събират

отделно и да се предават за рециклиране според

изискванията за опазване на околната среда

- за това указва символът & тогава когато трябва

ДЕКЛАРАЦИЯЗАСЪОТВЕТСТВИЕ

• Декларираме на изцяло наша отговорност, че това

изделие е съобразено със следните стандарти или

стандартизирани документи: EN 60745, EN 61000,

EN 55014, в съответствие с нормативната уредба на

• Измерено в съответствие с EN 60745 нивото на

звуково налягане на този инструмент е 90 dB(A) а

нивото на звукова мощност е 101 dB(A) (стандартно

отклонение: 3 dB), а вибрациите са ✱ м/с² (метод

ръка-рамо; неопределеност K = 1,5 м/с²)

✱ при рязане на талашит 12,1 м/с²

✱ при рязане на дървена греда 12,2 м/с²

• Нивото на предадените вибрации е измерено в

съответствие със стандартизирания тест, определен

в EN 60745; то може да се използва за сравнение на

един инструмент с друг и като предварителна оценка

на подлагането на вибрации при използването на

инструмента за посочените приложения

- използването на инструмента за различни от тези

приложения или с други, или лошо поддържани

аксесоари може значително даповиши нивото на

- периодите от време, когато инструмента е

изключен или съответно включен, но с него не се

работи в момента могат значително данамалят

нивото на което сте подложени

! предпазвайтесеотефектитеотвибрациите,

катоподдържатеинструментаиаксесоарите

му,пазитеръцетеситоплииорганизирате

вашитемоделинаработа

B Индикатор за „Вклученост“

електричните алати за други цели кои не се

шредизвика алергии и/или болести на дишните

- турнете го и извлечете го сечилото за да

назад за да се сголеми/намали ефективната

движите пилата на обработката
