MANUAL DE UTILIZADOR 4381 AA SKIL

Declaração de conformidade CE Serra vertical

Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados

cumprem todas as disposições e os regulamentos indicados e estão em

conformidade com as seguintes normas.

Documentação técnica pertencente à:

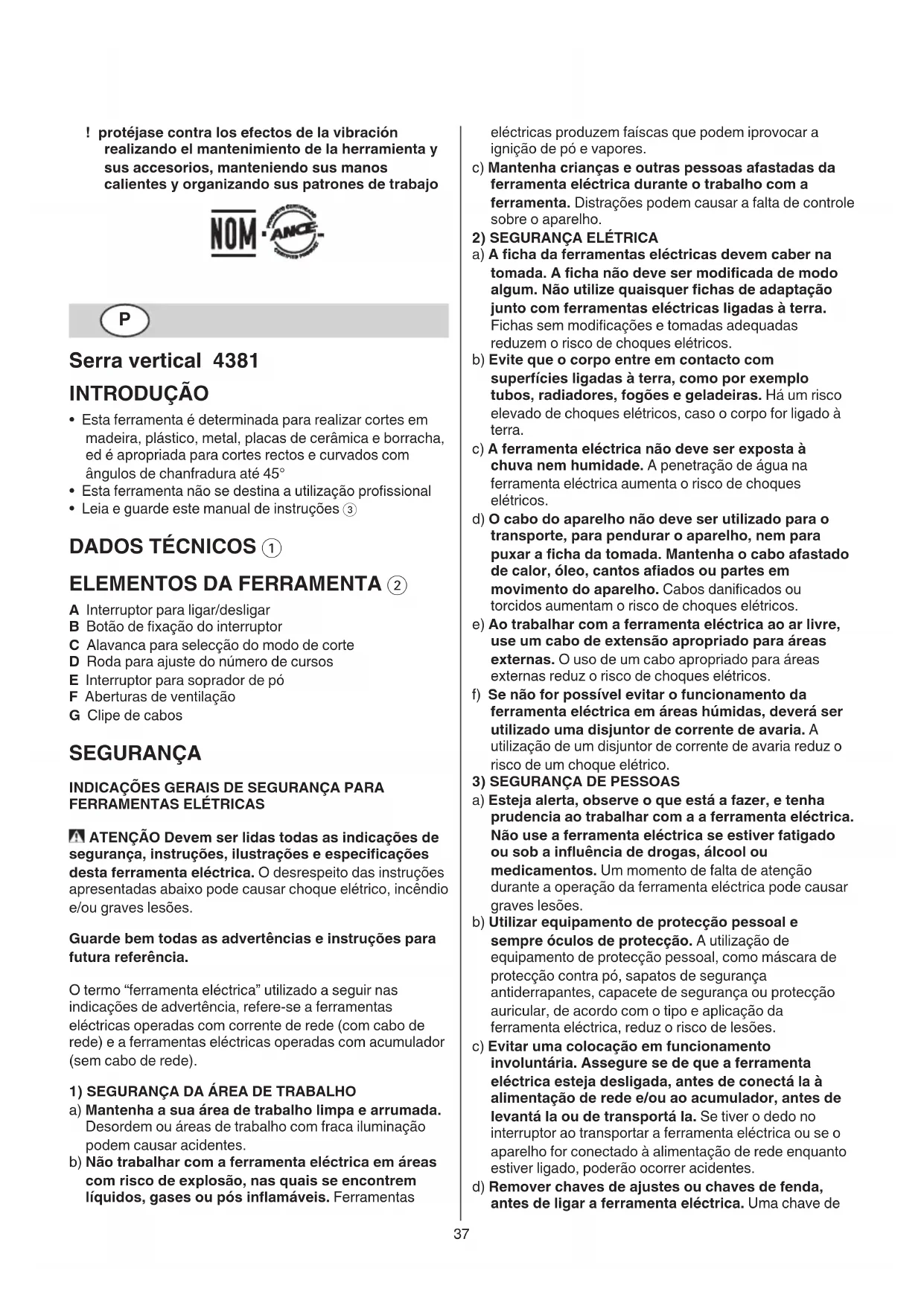

• Esta ferramenta é determinada para realizar cortes em

madeira, plástico, metal, placas de cerâmica e borracha,

ed é apropriada para cortes rectos e curvados com

ângulos de chanfradura até 45°

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções 3

ELEMENTOS DA FERRAMENTA 2

A Interruptor para ligar/desligar

B Botão de xação do interruptor

C Alavanca para selecção do modo de corte

D Roda para ajuste do número de cursos

E Interruptor para soprador de pó

F Aberturas de ventilação

SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA FERRAMENTAS ELÉTRICAS ATENÇÃO Devem ser lidas todas as indicações de

segurança, instruções, ilustrações e especificações

desta ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo pode causar choque elétrico, incêndio

Guarde bem todas as advertências e instruções para

O termo “ferramenta eléctrica” utilizado a seguir nas

indicações de advertência, refere-se a ferramentas

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

2) SEGURANÇA ELÉTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques elétricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo

tubos, radiadores, fogões e geladeiras. Há um risco

elevado de choques elétricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques elétricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques elétricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque elétrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de38

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá será

mais fácil controlar o aparelho em situações inesperadas.

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha os cabelos e roupas afastados de partes

em movimento. Roupas largas, jóias ou cabelos longos

podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

h) Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que

você se torne complacente e ignore os princípios

de segurança da ferramenta. Uma ação descuidada

pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

c) Puxar a ficha da tomada e/ou remover o

acumulador, se amovível, antes de executar ajustes

na ferramenta, de substituir acessórios ou de

guardar a ferramenta. Esta medida de segurança evita

que a ferramenta eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a ferramenta eléctrica e os acessórios com

cuidado.Verifique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danificadas, que possam

influenciar o funcionamento do aparelho. Peças

danificadas devem ser reparadas antes da

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

h) Mantenha os punhos e as superfícies de agarrar

secas, limpas e livres de óleo e massa consistente.

Punhos e superfícies de agarrar escorregadias não

permitem o manuseio e controle seguros da ferramenta

em situações inesperadas.

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA SERRAS VERTICALES SEGURANÇA ELÉCTRICA

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• Caso o o for danicado ou cortado durante o trabalho,

não toque no o, mas tire imediatamente a cha da

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

SEGURANÇA DE PESSOAS

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• Esta ferramenta não deve ser utilizada por pessoas

• O nível de ruído durante o trabalho pode exceder 85

dB(A); utilize protectores auriculares

• Utilizar óculos de protecção ao trabalhar com materiais

com efeito de aparas

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Desligue sempre a ficha da tomada antes de

proceder a qualquer ajustamento ou troca de

• Verique o funcionamento da ferramenta antes de cada

utilização e, em caso de avaria, leve-a a uma pessoa

qualicada para reparação; nunca abra você mesmo a

• Retire todos os obstáculos que se encontram no topo

superior e na parte inferior da peça a cortar antes de

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Utilize os grampos ou outra forma prática para

apoiar e fixar a peça de trabalho numa plataforma

estável (segurar o trabalho com a mão ou contra o corpo39

deixa a peça instável e pode provocar a perda de

DURANTE A UTILIZAÇÃO

• Segurar a ferramenta eléctrica pelas superfícies de

punho isoladas ao executar trabalhos durante os

quais o acessório possa atingir cabos eléctricos

escondidos ou o próprio cabo de rede (o contacto

com um cabo sob tensão também pode colocar sob

tensão as peças metálicas da ferramenta e levar a um

• Mantenha sempre o o afastado das peças rotativas da

ferramenta; coloque o o para trás, fora do alcance da

• Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta e tire a cha da tomada

• Mantenha as mãos distantes da lâmina da serra

enquanto a ferramenta estiver a trabalhar

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios originais

• Não utilize lâminas que se encontrem rachadas,

UTILIZAÇÃO NO EXTERIOR

• Quando utilizar a ferramenta no exterior, ligue-a

utilizando um disjuntor de corrente de falha (FI) com uma

corrente de disparo de 30 mA no máximo e utilize

apenas uma extensão destinada a utilização no exterior

e que esteja equipada com uma tomada de união à

• Quando guardar a ferramenta, deverá certicar-se que o

motor esta devidamente parado assim como todas as

EXPLICAÇÃO DOS SÍMBOLOS

3 Leia o manual de instruções antes de utilizar o

4 Isolamento duplo (nenhum o de terra necessário)

5 Não deite a ferramenta no lixo doméstico

• Fixação do interruptor para utilização contínua 7

! introduzir a lâmina até à profundidade máx. com

os dentes voltados para a frente 9

• Cortar a 15°/30°/45° 0

Para a obtenção dos melhores resultados, seleccione o

modo de corte ‘EXACT’

• Selecção do modo de corte !

- ‘EXACT’ para cortes precisos, rectos + curvos

- ‘TURBO’ para cortes rápidos, apenas rectos

! seleccione sempre ‘EXACT’ quando cortar

materiais susceptíveis de libertar aparas

• Ajustar o número de cursos consoante o material @

! se a ferramenta não funcionar com a roda D na

posição 1, seleccione um numéro de cursos mais

alto e baixe o numéro de cursos com a

ferramenta a funcionar

• Aspiração de pó #a

! não utilizar o aspirador ao cortar metais

• Utilização da ferramenta

- antes de ligar a ferramenta, certique-se que a parte

frontal da base está bem assente sobre a peça a

- segure a ferramenta com ambas as mãos e assim terá

sempre um controlo completo da mesma

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de fixação cinzenta(s) $

- certique-se que a base está apoiada sobre toda a

! certifique-se que a lâmina está completamente

parada antes de retirar a ferramenta da peça a

- mantenha as aberturas de ventilação F 2 destapadas

CONSELHOS DE APLICAÇÃO

• Utilize as lâminas apropriadas ^

! a ferramenta aceita a maior parte das lâminas

comuns de encabadouro em T ou em U &

• Ao cortar metais, lubrique a lâmina regularmente com

• Para um corte direito e preciso, guie a ferramenta com a

base sobre o bordo de madeira direita *

• Faça primeiro um furo antes de realizar recortes (

- cubra a linha de corte com várias camadas de ta

adesiva larga antes de começar a cortar

- coloque sempre a peça a trabalhar com a face virada

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos

(especialmente as ranhuras de respiração F 2)

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com

a prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo (os

endereços assim como a mapa de peças da

ferramenta estão mencionados no www.skil.com)

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da

- de acordo com a directiva europeia 2012/19/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo 5 lhe avisará em caso de necessidade de

• Medido segundo EN 62841 o nível de pressão acústica

desta ferramenta é 96 dB(A) e o nível de potência

acústica 107 dB(A) (espaço de erro: 3 dB), e a vibração

✱ m/s² (soma de vectores de três direcções; incerteza K

✱ ao cortar madeira 5,6 m/s²

✱ ao cortar metais 3,0 m/s²

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 62841; pode

ser utilizado para comparar uma ferramenta com outra e

como uma avaliação preliminar de exposição à vibração

quando utilizar a ferramenta para as aplicações

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente o

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os
