| Tip de produs | Ferăstrău pendular |
| Marcă | Skil |
| Model | 4381 AA |
| Categorie | Ferăstrău |
| Alimentare | Rețea (230 V ~ 50 Hz) |
| Izolație dublă | Da (nu necesită conectare la pământ) |
| Întrerupător pornire/oprire | Cu blocare pentru funcționare continuă |
| Moduri de tăiere | EXACT (precizie) și TURBO (rapid) |
| Viteză variabilă | Buton de reglare a vitezei de tăiere |
| Unghiuri de onglet | 15°, 30°, 45° |
| Schimbarea lamei | Fără unealtă, compatibil lame cu coadă T și U |
| Sistem de suflare a prafului | Da, cu întrerupător |
| Aspirare praf | Da (racord pentru aspirator) |
| Nivel de presiune sonoră | 96 dB(A) (EN 62841) |
| Nivel de putere sonoră | 107 dB(A) |
| Vibrații (lemn) | 5,6 m/s² |
| Vibrații (metal) | 3,0 m/s² |
| Siguranță | Izolație dublă, întrerupător de blocare, sfaturi de siguranță incluse |
| Întreținere | Curățare regulată a fantelor de ventilație |
| Piese de schimb / Reparabilitate | Utilizați accesorii originale SKIL; reparație la un service autorizat |
| Utilizare prevăzută | Tăiere dreaptă și curbă în lemn, plastic, metal, ceramică, cauciuc |
Întrebări frecvente - 4381 AA SKIL
Întrebările utilizatorilor despre 4381 AA SKIL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. 4381 AA - SKIL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 4381 AA mărcii SKIL.
MANUAL DE UTILIZARE 4381 AA SKIL
Ferăstrău vertical 4381
INTRODUCERE
- Această sculă este destinată pentru a face perforări și decupări în lemn, material plastic, metal, plăci ceramice și cauciuc, și este corespunzător pentru a face tăieturi în linie dreaptă și curbă, cu îmbinare în unghi de 45°
- Această sculă nu este destinată utilizării profesionale
- Citiți și păstrați acest manual de instrucțiuni ③
DATE TEHNICE ①
ELEMENTELE SCULEI ②
A Întrerupător deschis/închis
B Buton pentru închiderea întrerupătorului
C Manetă pentru selectarea modului de tăiere
D Rotiță pentru ajustarea vitezei de tăiere
E Comutator pentru suflarea prafului
F Fantele de ventilatie
G Clemă pentru cablu
SIGURANTA
INSTRUCTIUNI GENERALE DE SIGURANTĂ PENTRU SCULE ELECTRICE
AVERTISMENT Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/ sau vătămări corporale grave.
Păstrați toate avertizările și instrucțiunile în vederea consultării ulterioare.
Termenul de “sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu acumulator (fără cablu de alimentare).
1) SIGURANTA LA LOCUL DE MUNCĂ
a) Păstrați-vă locul de muncă curat și bine iluminat.
Dezordinea la locul de muncă sau existența unor sectoare de lucru neiluminate poate duce la accidente.
b) Nu folosiți mașina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii.
c) Nu permiteți accesul copiilor și al altor persoane în timpul lucrului cu mașina. Dacă vi se distrage atenția puteți pierde controlul asupra mașinii.

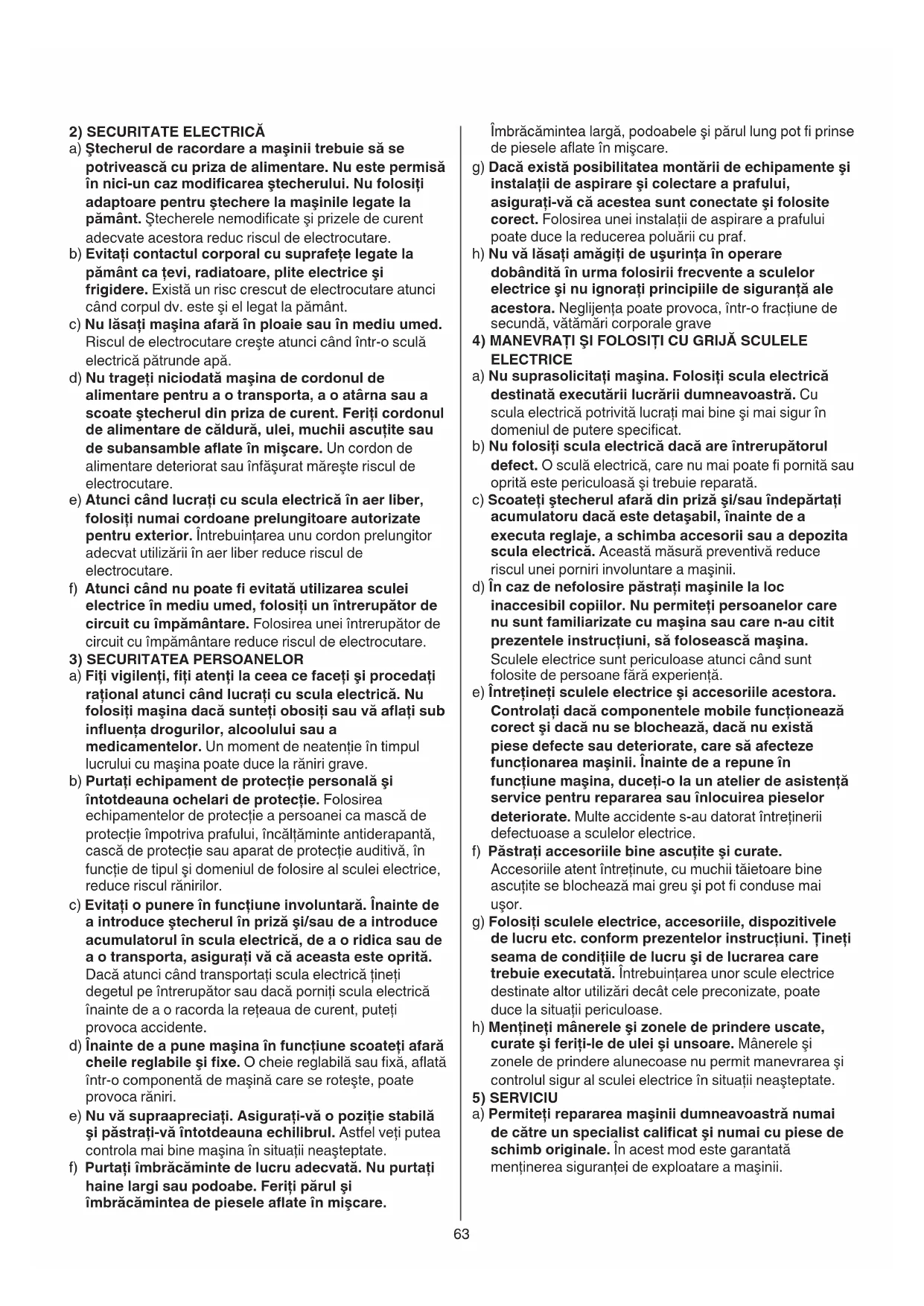

2) SECURITATE ELECTRICĂ
a) Ștecherul de racordare a mașinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ștecherului. Nu folosiți adaptoare pentru ștechere la mașinile legate la pământ. Ștecherele nemodificate și prizele de curent adecvate acestora reduc riscul de electrocutare.
b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, radiatoare, plite electrice și frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este și el legat la pământ.
c) Nu lăsați mașina afară în ploaie sau în mediu umed. Riscul de electrocutare crește atunci când într-o sculă electrică pătrunde apă.
d) Nu trageți niciodată mașina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ștecherul din priza de curent. Feriți cordonul de alimentare de căldură, ulei, muchii ascuțite sau de subansamble aflate în mișcare. Un cordon de alimentare deteriorat sau înfășurat mărește riscul de electrocutare.
e) Atunci când lucrați cu scula electrică în aer liber, folosiți numai cordoane prelungitoare autorizate pentru exterior. Întrebuințarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare.
f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.
3) SECURITATEA PERSOANELOR
a) Fiți vigilenți, fiți atenți la ceea ce faceți și procedați rațional atunci când lucrați cu scula electrică. Nu folosiți mașina dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina poate duce la răniri grave.
b) Purtați echipament de protecție personală și întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție a persoanei ca mască de protecție împotriva prafului, încălțăminte antiderapantă, cască de protecție sau aparat de protecție auditivă, în funcție de tipul și domeniul de folosire al sculei electrice, reduce riscul rănirilor.
c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică Înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
d) Înainte de a pune mașina în funcțiune scoateți afară cheile reglabile și fixe. O cheie reglabilă sau fixă, aflată într-o componentă de mașină care se rotește, poate provoca răniri.
e) Nu vă supraapreciați. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
f) Purtați îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.
Îmbrăcămintea largă, podoabele și părul lung pot fi prinse de piesele aflate în mișcare.
g) Dacă există posibilitatea montării de echipamente și instalații de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
h) Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave
4) MANEVRATI ŞI FOLOSIȚI CU GRIJĂ SCULELE ELECTRICE
a) Nu suprasolicitați mașina. Folosiți scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere specificat.
b) Nu folosiți scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți ștecherul afară din priză și/sau îndepărtați acumulatoru dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a mașinii.
d) În caz de nefolosire păstrați mașinile la loc inaccesibil copiilor. Nu permiteți persoanelor care nu sunt familiarizate cu mașina sau care n-au citit prezentele instrucțiuni, să folosească mașina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experiență.
e) Întrețineți sculele electrice și accesoriiile acestora. Controlați dacă componentele mobile funcționează corect și dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcționarea mașinii. Înainte de a repune în funcțiune mașina, duceti-o la un atelier de asistență service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreținerii defectuoase a sculelor electrice.
f) Păstrați accesoriiile bine ascuțite și curate. Accesoriiile atent întreținute, cu muchii tăietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.
g) Folosiți sculele electrice, accesoriiile, dispozitivele de lucru etc. conform prezentelor instructiuni. Tineți seama de condițiile de lucru și de lucrarea care trebuie executată. Întrebuintarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situații periculoase.
h) Mentineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
5) SERVICIU
a) Permiteți repararea mașinii dumneavoastră numai de către un specialist calificat și numai cu piese de schimb originale. În acest mod este garantată menținerea siguranței de exploatare a mașinii.
INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRĂIE VERTICALE
SECURITATE ELECTRICĂ
- Verificați întotdeauna dacă tensiunea de alimentare este aceeași cu tensiunea indicată pe plăcuța de identificare a sculei
- Nu folosiți scula atunci când cordonul sau prezintă defectiuni; înlocuirea lor se va efectua de o persoană autorizată
- În cazul în care cordonul este deteriorat sau sectionat în timpul lucrului, nu atingeți cordonul, dar deconectați imediat de la priză
- Folosiți cabluri de prelungire derulate complet, protejate/izolate, cu o capacitate de 16 amperi
SECURITATEA PERSOANELOR
- Nu prelucrați materiale care conțin azbest (azbestul este considerat a fi cancerigen)
- Această sculă nu trebuie să fie folosit de persoane sub 16 ani
- Când este utilizat, nivelul de zgomot poate depăși 85 dB(A); este necesar să purtați echipament de protecție pentru urechi
- Este necesar să purtați ochelari de protectie când lucratii cu materiale ce produc așchii
- Praful rezultat din materiale precum vopseaua care conține plumb, unele specii de lemn, minerale și metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacții alergice și/sau afecțiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
- Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar și fag) în special în combinație cu aditivi pentru tratarea lemnului; purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
- Respectați reglementările naționale referitoare la aspirația prafului în funcție de materialele de lucru folosite
- Decuplați întotdeauna ștecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu
ÎNAINTEA UTILIZĂRII
- Înaintea fiecărei utilizări, verificați felul cum funcționează dispozitivul și în cazul unui defect, dați-l imediat să fie reparat de o persoană autorizată; niciodată să nu demontați dvs dispozitivul
- Îndepărtați toate obstacolele aflate deasupra precum și sub traseul de tăiere înainte de a începe tăierea
- Evitați daunele provocate de șuruburi, ținte și alte elemente din timpul lucrului; înlăturați aceste elemente înainte de a trece la acțiune
- Folosiți clame sau alte metode practice pentru a securiza și susține piesa de prelucrat pe o platformă stabilă (dacă țineți piesa cu mâna sau sprijinită de corp va fi instabilă și puteți pierde controlul asupra ei)
ÎN TIMPUL FUNCTIONĂRII
- Apucați scula electrică de suprafețele de prindere izolate atunci când executați operații în cursul cărora accesoriiul poate atinge fire electrice ascunse
sau propriul cablu de alimentare (contactul un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare)
- Feriți întotdeauna cordonul de părtile în mișcare ale sculei; orientati cordonul spre spate, la distanță de sculă
- În cazul unor defectiuni electrice sau mecanice deconectați imediat instrumentul și scoateți șnurul din priză
- Tineți mâinile la distanță de pânza de ferăstrău cât timp dispozitivul este în funcțiune
ACCESORII
- SKIL garantează funcționarea perfectă a aparatului numai dacă sunt folosite accesoriiile originale
- Nu folosiți o pânza de ferăstrău care este crăpată, deformată sau tocită
UTILIZARE ÎN AER LIBER
- Când se utilizează în aer liber, conectați dispozitivul prin intermediul unui întrerupător pentru curent de defect (FI) cu un curent de declanșare de maximum 30 mA, și folosiți numai un cordon prelungitor destinat pentru folosirea în aer liber și care este prevăzut cu o priză de cuplare protejată contra stropirii
DUPĂ UTILIZARE
- Când puneți instrumentul la o parte, deconectați motorul și asigurați-vă că toate elementele mobile și-au oprit complet mișcarea
EXPLICATIA SIMBOLURILOR
③ Citiți manual de instrucțiuni înainte de utilizare
④ Izolatie dublă (nu este necesar fir de împământare)
⑤ Nu aruncați instrumentul direct la pubelele de gunoi
UTILIZAREA
- Pornit/oprit ⑥
- Întrerupător-blocare pentru uz continu ⑦
• Schimbarea pânzelor de ferăstrău ⑧
! introduceți pânza pe toată adâncimea, cu dinții ei spre partea din față ⑨
- Tăierea la 15°/30°/45° ^⑩ Pentru rezultatele cele mai bune folositi tipului de tăiere 'EXACT'
- Selectarea modului de tăiere ⑪
- 'EXACT' pentru o tăiere precisă, tăieturi în linie dreaptă + curbă
- 'TURBO' pentru o tăiere rapidă, numai tăieturi în linie dreaptă
! selectați întotdeauna 'EXACT' atunci când ferăstruiti material ce poate produce așchii
- Ajustarea vitezei de tăiere pentru materialul folosit ⑫ ! dacă aparatul nu funcționează cu rotilă D în poziție 1, atunci alegeți o viteză mai mare de tăiere și reduceți viteza de tăiere când aparatul este în stare de funcționare
- Aspirarea a prafului ⑬a
! nu folosiți aspiratorul atunci când tăiați metal
- Suflarea prafului ⑬b
- Utilizarea sculei
- înainte de a porni dispozitivul, asigurați-vă că partea din față a plăcii de bază e așezată plat peste materialul la care lucrați
- tineți strâns dispozitivul cu ambele mâini, astfel încât să aveți tot timpul un control total asupra lui
! în timp ce lucrați, țineți întotdeauna scula de zonă (zonele) de prindere colorate gri ⑭
- asigurați-vă că întreaga suprafață a plăcii de bază stă ferm pe materialul la care lucrați
! asigurați-vă că pânza s-a oprit complet din mișcare înainte de a ridica scula de pe piesa de prelucrat
- mentineți fantele de ventilatie F ② neacoperite
- Clemă pentru cablu 15
SFATURI PENTRU UTILIZARE
- Folositi pânzele de ferăstrău corespunzătoare ⑯
! aparatul acceptă atât pânze cu coada în formă de T cât și pânze cu coada în formă de U cele mai uzoare ⑰ - Când tăiați metale, ungeți în mod regulat panză de ferăstrău cu ulei
- Pentru o tăiere precisă în linie dreaptă, ghidați dispozitivul cu placa de bază de-a lungul unei bucăți drepte de lemn 18
- Înainte de a face decupări, faceți o perforație ⑲
• Tăiere fără așchii
- acoperiți linia de tăiere, înainte de a tăia, cu câteva straturi de bandă adezivă lată
- puneți întotdeauna materialul la care lucrați cu fața în jos
- A se vedea alte recomandări la www.skil.com
ÎNTRETINERE / SERVICE
- Această sculă nu este destinată utilizării profesionale
- Păstrați aparatul și cablul curat (mai ales fantele de ventilatie F ②)
! deconectați de la priză înainte de a curăța
- Dacă în ciuda procedeelor de fabricație și control riguroase scula are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice SKIL
- trimiteți scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găseasc la www.skil.com)
MEDIUL
- Nu aruncați sculele electrice, accesoriiile sau ambalajele direct la pubelele de gunoi (numai pentru țările din Comunitatea Europeană)
- Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice și modul de aplicare a normelor în conformitate cu legislația națională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuieșc aruncate, ele trebuieșc colectate separat și reciclate într-un mod ce respectă normele de protecție a mediului inconjurător
- simbolul ⑤ vă va reaminti acest lucru
ZGOMOT / VIBRATII
- Măsurat în conformitate cu EN 62841 nivelul de presiune a sunetului generat de acest instrument este de 96 dB(A) iar nivelul de putere a sunetului 107 dB(A) (abaterea standard: 3 dB), iar nivelul vibrațiilor * m/s² (suma vectorială a trei direcții; incertitudine K = 1,5 m/s²)
* când tăiați lemn 5,6 m/s²
* când tăiați metale 3,0 m/s²
- Nivelul emisiilor de vibrații a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate
- utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute poate crește semnificativ nivelul de expunere
- momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere
! protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru
