Terméktípus	Szúrófűrész
Márka	Skil
Modell	4381 AA
Kategória	Fűrész
Tápellátás	Hálózati (230 V ~ 50 Hz)
Dupla szigetelés	Igen (nem igényel földelést)
Be-/kikapcsoló	Folyamatos üzem blokkolással
Vágási módok	EXACT (pontosság) és TURBO (gyors)
Változtatható sebesség	Fűrészsebesség állító gomb
Gérszög	15°, 30°, 45°
Lapcsere	Szerszám nélkül, T és U szárú lapokkal kompatibilis
Por fújó	Igen, kapcsolóval
Por elszívás	Igen (porszívó csatlakozó)
Hangnyomásszint	96 dB(A) (EN 62841)
Hangteljesítményszint	107 dB(A)
Rezgés (fa)	5,6 m/s²
Rezgés (fém)	3,0 m/s²
Biztonság	Dupla szigetelés, blokkoló kapcsoló, biztonsági tanácsok mellékelve
Karbantartás	A szellőzőnyílások rendszeres tisztítása
Pótalkatrészek / Javíthatóság	Eredeti SKIL tartozékok használata; javítás hivatalos szervizben
Rendeltetésszerű használat	Egyenes és ívelt vágás fában, műanyagban, fémben, kerámiában, gumiban

Gyakran ismételt kérdések - 4381 AA SKIL

Hogyan cseréljem ki a szúrófűrész lapot?

Húzza ki a szerszámot. Használja a lapcsere kart (szerszám nélkül). Illessze be a lapot teljesen, a fogak előre. Győződjön meg róla, hogy jól rögzítve van.

Hogyan állítsam be a vágási sebességet?

Forgassa el a sebességállító gombot (D) a sebesség az anyaghoz igazításához. Használjon magasabb sebességet fához, alacsonyabbat fémhez.

Milyen típusú lapot használjak?

A szerszám T és U szárú lapokat fogad el. Válasszon a vágandó anyagnak (fa, fém, műanyag stb.) megfelelő lapot. Használjon jól élezett lapokat.

Hogyan végezzek gérvágást?

Oldja ki a talpat, döntse meg 15°, 30° vagy 45°-ban a szükség szerint, majd rögzítse újra. Az optimális eredmény érdekében válassza az EXACT módot.

Mikor használjam a TURBO módot?

A TURBO mód gyors, kizárólag egyenes vágásokhoz való. Precíz vagy ívelt vágásokhoz használja az EXACT módot.

Vághatok fémet ezzel a fűrésszel?

Igen, de használjon megfelelő lapot és rendszeresen kenje. Fém vágásakor ne csatlakoztassa a porszívót.

Hogyan csatlakoztassak porszívót?

Csatlakoztassa a porszívót a por elszívó csatlakozóra. Ne használja fémek vágásakor. Szükség esetén kapcsolja be a por fújót.

Mit tegyek, ha a lap elakad használat közben?

Azonnal engedje el a kapcsolót, húzza ki a szerszámot. Ellenőrizze, hogy a lap nem sérült-e, és a munkadarab nem tartalmaz idegen tárgyakat (csavarok, szögek).

Hogyan tisztítsam és karbantartsam a fűrészt?

Tisztítás előtt mindig húzza ki a szerszámot. Tisztítsa a szellőzőnyílásokat egy kefével. Tartsa tisztán a szerszámot és a kábelt.

Hol találok pótalkatrészeket vagy hol javíttathatom a szerszámot?

Csak eredeti SKIL tartozékokat használjon. Javítás esetén lépjen kapcsolatba egy hivatalos SKIL vevőszolgálattal. A címek a www.skil.com oldalon találhatók.

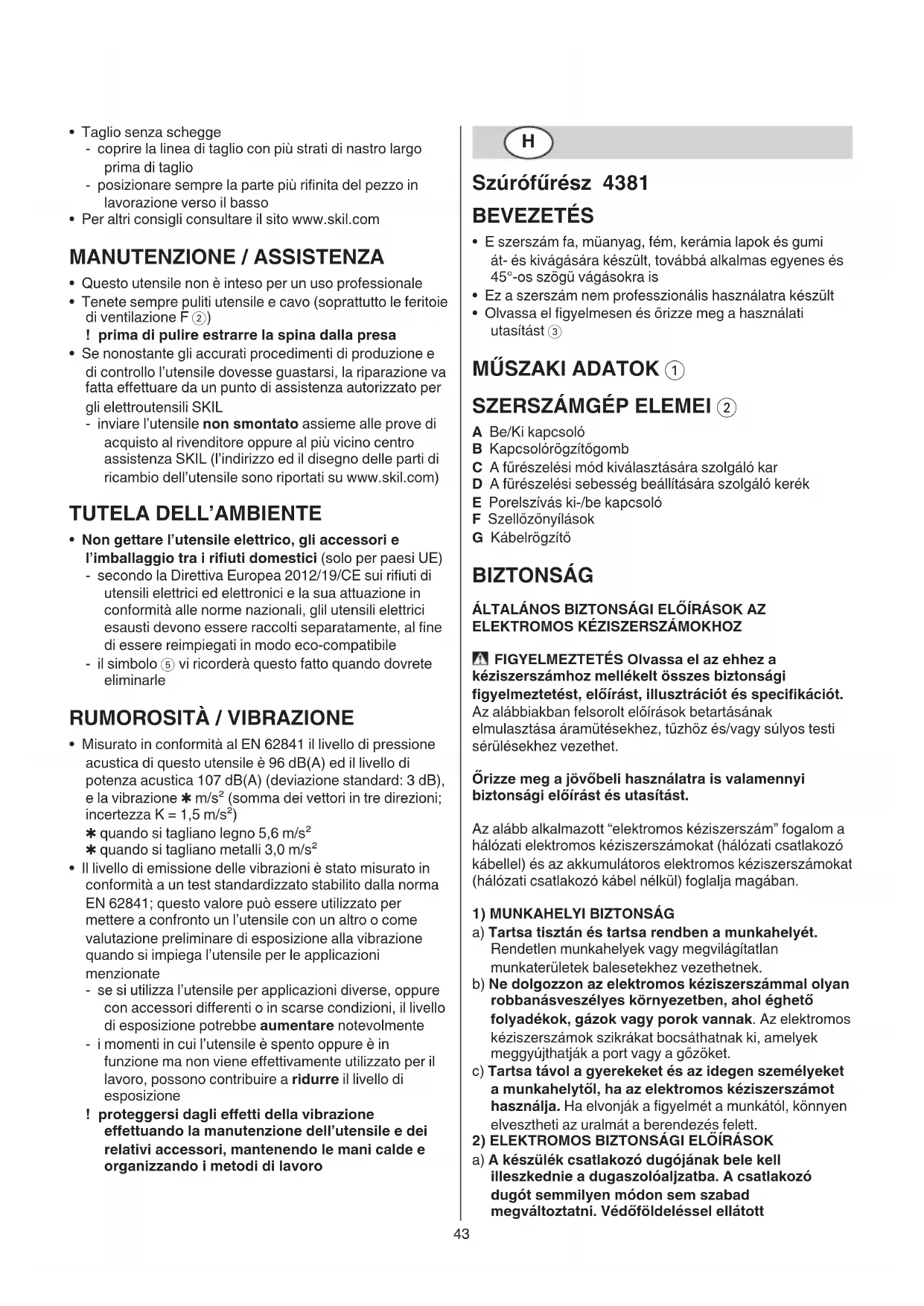

HASZNÁLATI ÚTMUTATÓ 4381 AA SKIL

• E szerszám fa, müanyag, fém, kerámia lapok és gumi át- és kivágására készült, továbbá alkalmas egyenes és 45°-os szögü vágásokra is
• Ez a szerszám nem professzionális használatra készült
• Olvassa el figyelmesen és őrizze meg a használati utasítást ③

MÜSZAKI ADATOK ①

SZERSZÁMGÉP ELEMEI ②

A Be/Ki kapcsoló
B Kapcsolórögzítögomb
C A fűrészelési mód kiválasztására szolgáló kar
D A fürészelési sebesség beállítására szolgáló kerék
E Porelszívás ki-/be kapcsoló
F Szellőzönyílások
G Kábelrögzítő

BIZTONSÁG

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK AZ ELEKTROMOS KÉZISZERSZÁMOKHOZ

A FIGYELMEZTETÉS Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt.

Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Örizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözőket.
c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

2) ELEKTROMOS BIZTONSÁGI ELÓÍRÁSOK

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott

készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fütőtestekhez, kályhákhoz és hütőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve.
c) Tartsa távol az elektromos kéziszerszámot az esőtól és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől, sarkaktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy földzárlat megszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.
3) SZEMÉLYI BIZTONSÁGI ELÓÍRÁSOK
a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát.
c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.
d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.
e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

h) Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok olyan önelégülté tegyék, hogy figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy távolítsa el az akkumulátor-csomagot (ha az leválasztható) az elektromos kéziszerszámtól, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

e) Az elektromos kéziszerszámot és tartozékait gondosan tartsa karban. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak

használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

h) Tartsa szárazon, tisztán és olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

5) SZERVIZ

a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.

BIZTONSÁGI ELŐÍRÁSOK SZÚRÓFŰRÉSZEKHEZ

ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a szerszám adattábláján feltüntetett értékkel
• Soha ne használja a szerszámot ha a kábel sérült; cseréltesse ki szakértő által
• Ha a kábel munka közben megsérül vagy el van vága, ne érjen a kábelhoz, hanem azonnal húzza ki a konektorból
• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

SZEMÉLYI BIZTONSÁGI ELŐÍRÁSOK

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)
• A készüléket csak 16 éven felüli személyek használják
• Munka közben a zaj meghaladhatja a 85 dB(A); használjon fülvédőt
• Használjon védőszemüveget ha olyan anyaggal dolgozik amelyik sok forgácsot vagy szilánkot produkál
• Az anyagból származó por (mint például az ólmot, néhány fafajtát, ásványi anyagokat és fémet tartalmazó festék) káros lehet (a por érintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel
• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel
• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván
• Mindig húzza ki a dugaszolóaljzatot mielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

HASZNÁLAT ELÖTT

• Minden használat előtt ellenőrizze, hogy helyesen működik-e a szerszám, és amennyiben meghibásodást észlel, azonnal foduljon szakképzett szerelőhöz, ön soha ne nyissa ki

• Mielött elkezdené a vágást, távolitson el minden akadályt a vágási vonal elöl

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Szorítóval vagy más praktikus módon rögzítse, és támassza meg a munkadarabot egy stabil tartóállványon (ha csak a kezével tartja vagy a testéhez szorítja a munkadarabot, elveszítheti a stabilitást, valamint az uralmat a gép felett)

HASZNÁLAT KÖZBEN

• Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet (ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek)
• A gép mozgó részétől mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a géptől elfelé
• Normálistól eltérő működés valamint szokatlan, idegen hangok esetén a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból
• Amennyiben be van kapcsolva a gép, kezét tartsa távol a körfürészlaptól

TARTOZÉKOK

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését
• Ne használjon repedt, deformált vagy tompa fürészlapot KÜLTÉRI HASZNÁLAT
• Amennyiben szabadban használja a szerszámot (FI), 30 mA indítóáramú hibaáram megszakítón keresztül csatlakazzon a hálózathoz, és csak olyan hosszabbító vezetéket használjon, mely szabadtéri használatra készült, és freccsenő víz ellen védett csatlakozóaljzata va

A HASZNÁLATOT KÖVETÖEN

- A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele

A SZIMBÓLUMOK MAGYARÁZATA

③ Használat előtt olvassa el a használati utasítást
④ Kettős szigetelés (földelővezeték nem szükséges)
⑤ A gépet ne dobja a háztartási szemétbe

KEZELÉS

• Be/Ki ⑥
• Kapcsolórögzítő folyamatos használat esetére ⑦
  • A fürészlapok cseréje ⑧

! a fürészlapot fogaival előremutató irányba, a tartó teljes mélységéig toljuk be ⑨

• Fürészelés 15°/30°/45°ban ⑩ A legjobb eredményhez válassza a 'EXACT' fürészelési módot

• Fürészelési mód kiválasztása ⑪

• 'EXACT' precíz fürészeléshez, egyenes + ívelt vágáshoz

• 'TURBO' gyors fürészeléshez, kizárólag egyenes vágáshoz
  ! szilánkérzékeny anyagok esetén mindig 'EXACT' fürészelést válasszon

- A fürészelési sebesség beállítása a használt anyagnak megfelelően ⑫

! ha a szerszám nem üzemel amikor a kerék D az 1-es pozícióban van, válasszon egy magasabb fűrészelési sebességet, majd csökkentse azt a szerszám üzemelése közben

• Por elszívás ⑬a
  ! ne használja a porszívót fém vágása közben

• Porelfúvás ⑬b
  • A gép üzemeltetése

• mielött bekapcsolja a szerszámot, ellenörizze, hogy a talapzat elsö vége laposan helyezkedik el a megmunkálandó anyagon

• fogja mindkét kézben keményen a szerszámot, hogy ilyenképpen mindig teljesen ura legyen az eszköznek
  ! munka közben mindvégig tartsa gépet a szürke színű markolati terület(ek)en ⑭
• ellenörizze, hogy a talapzat teljes felülete szilárdan helyezkedik el a megmunkálandó anyagon
  ! ellenörizze, hogy a fürészlap teljesen leállt mielőtt a gépet a munkadarabtól eltávolítja
• a szellőzőnyílásokat F ② mindig tartsa szabadon

• Kábelrögzítő 15

HASZNÁLAT

- Fontos, hogy mindig megfelelő fürészlapot használjon ⑯

! a legáltalánosabban rendelkezésre álló T és U befogóvégű fűrészlapok egyaránt beilleszthetők a gépet ⑰

• Fémek vágása esetén rendszeresen olajozza a fürészlapot
• Precíz egyenes vágás érdekében vezesse a gépet egyenes fadarab széle mentén ⑱
• Teljes kivágás előtt készítsen előfuratot ⑲
• Szilánkmentes vágás

- a vágást megelőzően ragassza le több rétegben a vágási vonalat széles szigetelőszalaggal

- a munkadarab színét mindig lefelé fordítsa

- A www.skil.com címen még több ötletet és javaslatot talál

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült
• Mindig tartsa tisztán a gépet és a vezetéket (különös tekintettel a szellőzőnyílásokra F ②)

! tisztítás előtt húzza ki a csatlakozódugót

- Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)

KÖRNYEZET

- Az elektromos kéziszerszámokat, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára)

- a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való

átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani

- erre emlékeztet a ⑤ jelzés, amennyiben felmerül az intézkedésre való igény

ZAJ / REZGÉS

- Az EN 62841 alapján végzett mérések szerint ezen készülék hangnyomás szintje 96 dB(A) a hangteljesítmény szintje 107 dB(A) (normál eltérés: 3 dB), a rezgésszám * m/s² (a három irány vektorösszege; szórás K = 1,5 m/s²)

* fa vágásához 5,6 m/s²
* fém vágásához 3,0 m/s²

- A rezgés-kibocsátási szint mérése az EN 62841 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét

! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól
