MODE D'EMPLOI 4381 AA SKIL

Deklarācija par atbilstību EK standartiem

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk

minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī

sekojošiem standartiem.

Tehniskā dokumentācija no:

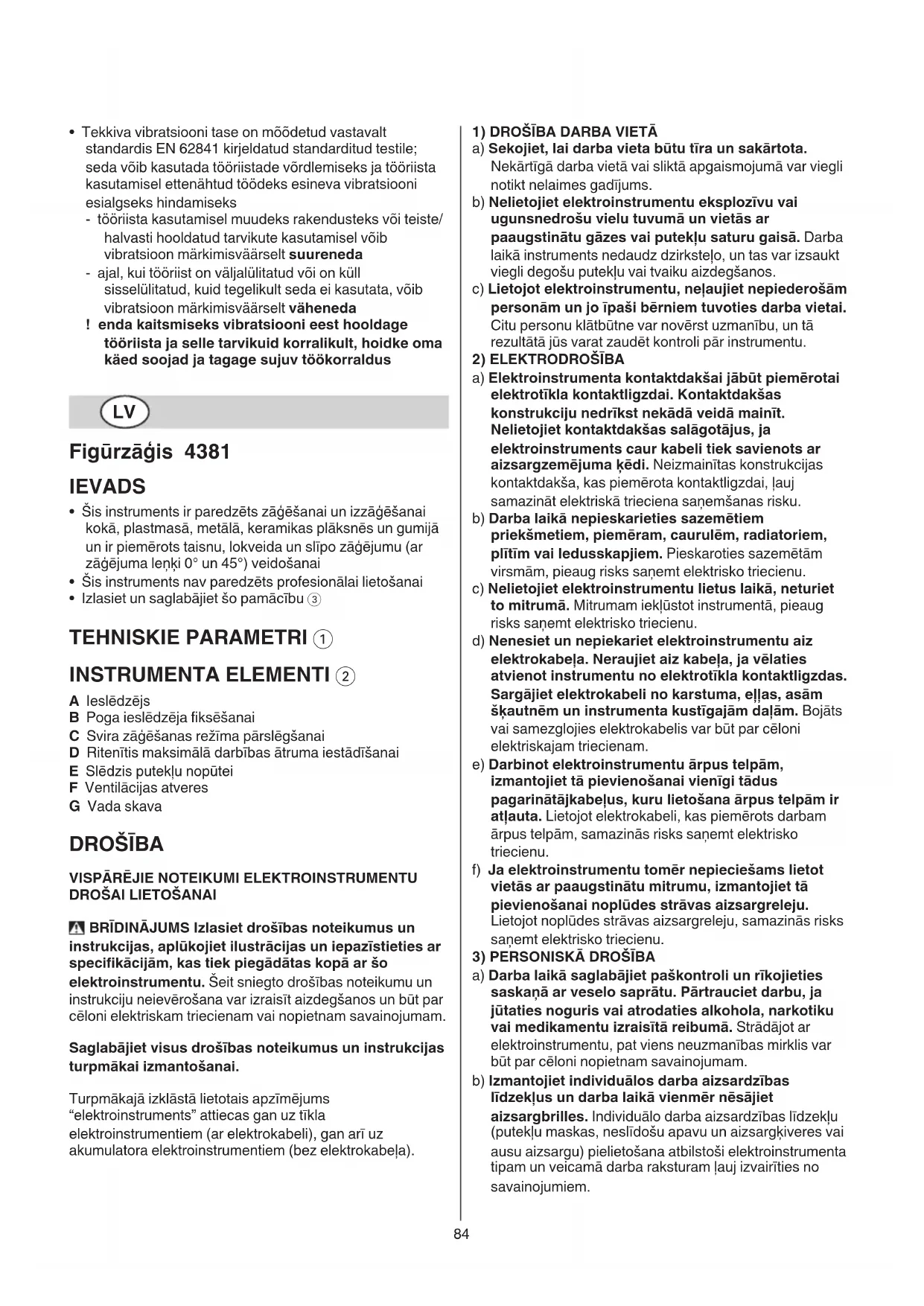

• Šis instruments ir paredzēts zāģēšanai un izzāģēšanai

kokā, plastmasā, metālā, keramikas plāksnēs un gumijā

un ir piemērots taisnu, lokveida un slīpo zāģējumu (ar

zāģējuma leņķi 0° un 45°) veidošanai

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

B Poga ieslēdzēja fiksēšanai

C Svira zāģēšanas režīma pārslēgšanai

D Ritenītis maksimālā darbības ātruma iestādīšanai

E Slēdzis putekļu nopūtei

F Ventilācijas atveres

DROŠĪBA VISPĀRĒJIE NOTEIKUMI ELEKTROINSTRUMENTU DROŠAI LIETOŠANAI BRĪDINĀJUMS Izlasiet drošības noteikumus un

instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un

instrukciju neievērošana var izraisīt aizdegšanos un būt par

cēloni elektriskam triecienam vai nopietnam savainojumam.

Saglabājiet visus drošības noteikumus un instrukcijas

turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums

“elektroinstruments” attiecas gan uz tīkla

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar

paaugstinātu gāzes vai putekļu saturu gaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt.

Nelietojiet kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējuma ķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet

to mitrumā. Mitrumam iekļūstot instrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties

atvienot instrumentu no elektrotīkla kontaktligzdas.

Sargājiet elektrokabeli no karstuma, eļļas, asām

šķautnēm un instrumenta kustīgajām daļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi tādus

pagarinātājkabeļus, kuru lietošana ārpus telpām ir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko

f) Ja elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku

vai medikamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības

līdzekļus un darba laikā vienmēr nēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu

(putekļu maskas, neslīdošu apavu un aizsargķiveres vai

ausu aizsargu) pielietošana atbilstoši elektroinstrumenta

tipam un veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta

pievienošanas elektrotīklam, akumulatora

ievietošanas vai izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas pārliecinieties, ka

tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt

no tā regulējošos instrumentus vai skrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un

centieties nepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet garus matus un drēbes

elektroinstrumenta kustīgajām daļām. Vaļīgas

g) Ja elektroinstrumenta konstrukcija ļauj tam

pievienot ārējo putekļu uzsūkšanas vai savākšanas/

uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

h) Nepaļaujieties uz iemaņām, kas tiek iegūtas, bieži

lietojot instrumentus, neieslīgstiet pašapmierinātībā

un neignorējiet instrumenta drošas lietošanas

principus. Neuzmanīgas rīcības dēļ dažās sekundes

daļās var gūt nopietnu savainojumu.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu instrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams

c) Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet

no tā akumulatoru, ja tas ir izņemams. Šādi

iespējams samazināt elektroinstrumenta nejaušas

d) Elektroinstrumentu, kas netiek darbināts,

uzglabājiet piemērotā vietā, kur tas nav

sasniedzams bērniem un personām, kuras neprot

rīkoties ar instrumentu. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdraudēt cilvēku

e) Savlaicīgi apkalpojiet elektroinstrumentus un to

piederumus. Pārbaudiet, vai kustīgās daļas

darbojas bez traucējumiem un nav iespīlētas, vai

kāda no daļām nav salauzta vai bojāta, vai katra no

tām pareizi funkcionē un pilda tai paredzēto

uzdevumu. Nodrošiniet, lai bojātās daļas tiktu

savlaicīgi nomainītas vai remontētas pilnvarotā

remontu darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms lietošanas nav

pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzēti attiecīgajam pielietojuma veidam. Bez tam

jāņem vērā arī konkrētie darba apstākļi un

pielietojuma īpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir

bīstama un var novest pie neparedzamām sekām.

h) Uzturiet elektroinstrumenta rokturus un

noturvirsmas sausas un tīras, sargājiet tās no eļļas

un smērvielām. Slideni rokturi un noturvirsmas traucē

efektīvi rīkoties ar elektroinstrumentu un to droši vadīt

neparedzētās situācijās.

a) Nodrošiniet, lai Instrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot

oriģinālās rezerves daļas un piederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBA DROŠĪBAS NOTEIKUMI FIGŪRZĀĢIEM ELEKTRODROŠĪBA

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

• Neapstrādājiet materiālus, kas satur azbestu

(azbestam piemīt kancerogēnas īpašības)

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

• Darba laikā instrumenta radītā trokšņa līmenis var

pārsniegt 85 dB(A); lietojiet ausu aizsargus

• Ja materiāla apstrādes gaitā veidojas skaidas, uzvelciet

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojiet putekļu masku un

putekļsūcēju, ja to iespējams pievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojiet putekļu masku un putekļsūcēju, ja to

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem

• Pirms instrumenta regulēšanas vai piederumu

nomaiņas atvienojiet to no barojošā elektrotīkla

PIRMS DARBA UZSĀKŠANAS

• Ik reizi pirms instrumenta izmantošanas pārbaudiet tā

darbspēju un, konstatējot bojājumu, nekavējoties

nododiet to kvalificētam speciālistam remonta veikšanai;

neatveriet instrumenta korpusu paša spēkiem

• Pirms zāģēšanas nodrošiniet, lai zāģējuma trase no

abām zāģējamā priekšmeta pusēm tiktu atbrīvota no

jebkāda veida šķēršļiem

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Izmantojiet skavas vai citā drošā veidā nostipriniet

un atbalstiet detaļu uz stabilas virsmas (turot detaļu

rokās vai pie ķermeņa, tā var būt nestabila, un jūs varat

• Veicot darbu, kura laikā darbinstruments var skart

slēptus elektriskos vadus vai paša instrumenta

elektrokabeli, turiet instrumentu tikai aiz izolētajām

virsmām (darbinstrumentam skarot spriegumnesošus

vadus, spriegums nonāk arī uz instrumenta metāla daļām

un var būt par cēloni elektriskajam triecienam)

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā

attālumā no instrumenta kustīgajām daļām un stieptos

prom no darba vietas virzienā uz aizmuguri

• Elektriska vai mehāniska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu un atvienojiet kabeļa

kontaktdakšu no elektrotīkla

• Darba laikā netuviniet rokas figūrzāģa asmenim

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Neizmantojiet ieplaisājušus, deformētus vai neasus zāģa

STRĀDĀJOT ĀRPUS TELPĀM

• Ja instrumentu tiek izmantots ārpus telpām, pievienojiet

to elektriskajam spriegumam izmantojot noplūdes strāvas

releju - pārtraucēju, kas nostrādā, ja strāva instrumenta

aizsargzemējuma ķēdē pārsniedz 30 mA; ārpus telpām

izmantojiet tikai šādai lietošanai paredzētus elektrotīkla

pagarinātājkabeļus, kuri ir apgādāti ar ūdensdrošu

PĒC DARBA PABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

3 Pirms izstrādājuma lietošanas izlasiet tā lietošanas

4 Divkārša izolācija (nav jālieto zemējuma vads)

5 Neizmetiet nolietoto instrumentu sadzīves atkritumu tvertnē

• Ieslēgšana/izslēgšana 6

• Instrumenta ieslēgšana ilgstošai darbībai, fiksējot tā

• Zāģa asmeņu nomaiņa 8

! ielieciet asmeni līdz galam ar zobiem uz priekšu

• Zāģējumu veidošana 15°/30°/45° leņķī 0

Lai panāktu labu darba kvalitāti, izvēlieties zāģēšanas

• Zāģēšanas režīma izvēle !

- zāģēšanas režīms ‘EXACT’ paredzēts precīzai

zāģēšanai, veidojot taisnus un lokveida zāģējumus

- zāģēšanas režīms ‘TURBO’ paredzēts ātrai

zāģēšanai, veidojot taisnus zāģējumus

! ja tiek apstrādāts materiāls, kam raksturīga

daļiņu atšķelšanās, izvēlieties zāģēšanas režīmu

• Maksimālā darbības ātruma iestādīšana atbilstoši

apstrādājamā materiāla īpašībām @

! ja figūrzāģis nedarbojas pie iestādītā ātruma, kas

atbilst ritenīša D stāvoklim 1, iestādiet maksimālo

darbības ātrumu un darba gaitā pakāpeniski to

• Putekļu uzsūkšana #a

! neizmantojiet putekļsūcēju, apstrādājot metālu

• Instrumenta darbināšana

- pirms instrumenta ieslēgšanas, novietojiet tā

pamatnes priekšējo daļu uz apstrādājamā priekšmeta

- lai instrumentu varētu droši vadīt, turiet to stingri ar

! darba laikā vienmēr turiet instrumentu aiz

pelēkās krāsas noturvirsmas(ām) $

- nodrošiniet, lai instrumenta pamatne darba laikā

pilnībā balstītos uz apstrādājamā priekšmeta

! pirms instrumenta pacelšanas no zāģējamā

priekšmeta nogaidiet, līdz tā asmens pilnīgi

- nenosprostojiet instrumenta ventilācijas atveres F 2

• Lietojiet apstrādājamā materiāla īpašībām piemērotus

! figūrzāģī var iestiprināt asmeņus ar T-veida un

• Zāģējot metālu, periodiski ieeļļojiet zāģa asmeni

• Lai precīzi veiktu taisnu zāģējumu, virziet figūrzāģa

pamatni gar taisnas koka līstes malu *

• Lai veiktu izzāģēšanu, izveidojiet apstrādājamajā

priekšmetā priekšurbumu (

• Zāģēšana bez apstrādājamā materiāla daļiņu

- pirms zāģēšanas pārklājiet zāģējuma līniju ar

vairākiem slāņiem platas līmlentes

- novietojiet apstrādājamo priekšmetu tā, lai zāģēšanas

laikā dekoratīvā puse būtu vērsta lejup

• Papildu ieteikumi ir sniegti datortīkla vietnē www.skil.com

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši

ventilācijas atveres F 2)

! pirms instrumenta tīrīšanas atvienojiet to no

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktā veidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā vai

firmas SKIL pilnvarotā pēciegādes apkalpošanas un

remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē

APKĀRTĒJĀS VIDES AIZSARDZĪBA

iesaiņojuma materiālus sadzīves atkritumos (tikai ES

- saskaņā ar Eiropas Savienības direktīvu 2012/19/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols 5 atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

TROKSNIS / VIBRĀCIJA

• Saskaņā ar standartu EN 62841 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 96 dB(A) un

skaņas jaudas līmenis ir 107 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir ✱ m/s² (vektoru

summa trijos virzienos; izkliede K = 1,5 m/s²)

✱ zāģējot kokā 5,6 m/s²

✱ zāģējot metālu 3,0 m/s²

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN

62841 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu

vibrācijas iedarbību, lietojot instrumentu minētajiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot

instrumenta un tā piederumu tehnisko apkopi,

novēršot roku atdzišanu un pareizi organizējot
