| Druh výrobku | Přímočará pila |
| Značka | Skil |
| Model | 4381 AA |
| Kategorie | Pila |
| Napájení | Síť (230 V ~ 50 Hz) |
| Dvojitá izolace | Ano (není nutné uzemnění) |
| Vypínač zap/vyp | S blokováním pro trvalý chod |
| Režimy řezání | EXACT (přesnost) a TURBO (rychlé) |
| Variabilní rychlost | Ovládací kolečko pro nastavení rychlosti řezání |
| Úhly pokosu | 15°, 30°, 45° |
| Výměna pilového listu | Bez nářadí, kompatibilní s listy s T a U stopkou |
| Ofukování prachu | Ano, s vypínačem |
| Odsávání prachu | Ano (připojení pro vysavač) |
| Hladina akustického tlaku | 96 dB(A) (EN 62841) |
| Hladina akustického výkonu | 107 dB(A) |
| Vibrace (dřevo) | 5,6 m/s² |
| Vibrace (kov) | 3,0 m/s² |
| Bezpečnost | Dvojitá izolace, blokovací spínač, včetně bezpečnostních pokynů |
| Údržba | Pravidelné čištění větracích štěrbin |
| Náhradní díly / Opravitelnost | Používejte originální příslušenství SKIL; opravy provádějte v autorizovaném servisu |
| Určené použití | Přímé a zakřivené řezy do dřeva, plastu, kovu, keramiky, pryže |
Často kladené otázky - 4381 AA SKIL
Dotazy uživatelů ohledně 4381 AA SKIL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod 4381 AA - SKIL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 4381 AA značky SKIL.
NÁVOD K OBSLUZE 4381 AA SKIL
- Tato pila je určená k vyřezávání otvorů a různých tvarů ze dřeva, plastu, kovů, keramických desek a pryže, a lze ji použít pro rovné a zakřivené řezy s kosým úhlem do 45°
- Tento nástroj není určen k profesionálnímu použití
- Tento návod s pokyny si pečlivě přečtěte a uschovejte ③
TECHNICKÁ DATA ①
SOUČÁSTI NÁSTROJE ②
A Vypínač
B Tlačítko k zajištění vypínače
C Páčka na volbu řezací režimu
D Kolečko na regulaci rychlosti řezání
E Spínač na ofuk prachu
F Větrací štěrbiny
G Sponka na kabel

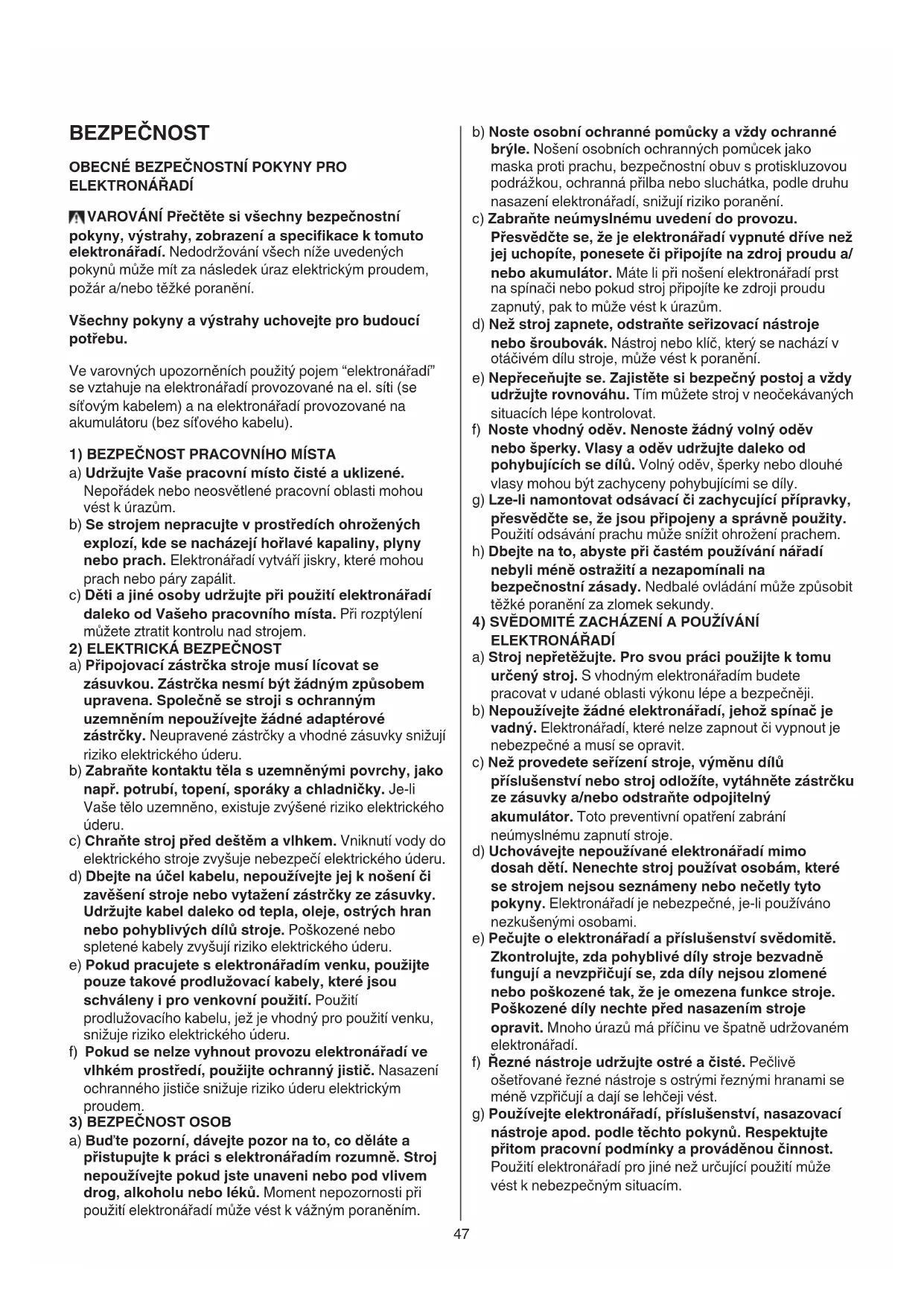

BEZPEČNOST
OBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRONÁŘADÍ
VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a specifikace k tomuto elektronářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.
Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).
1) BEZPEČNOST PRACOVNÍHO MÍSTA
a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptylení můžete ztratit kontrolu nad strojem.
2) ELEKTRICKÁ BEZPEČNOST
a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu.
c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu.
d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu.
e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu.
f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.
3) BEZPEČNOST OSOB
a) Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.
d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.
h) Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.
c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje.
d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí.
f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.
g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.
h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje amaziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) SERVIS
a) Nechte Váš stroj opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.
BEZPEČNOSTNÍ PŘEDPISY PRO KMITACÍ PILY
ELEKTRICKÁ BEZPEČNOST
- Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje
- Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit
- Jestliže přívodní šňůru při práci podkodíte nebo prořiznete, nedotýkejte se jí a okamžitě ji vytáhněte ze síťové zásuvky
- Používejte zcela rozvinuté a bezpečné prodlužovací šnůry o kapacitě 16 ampér
BEZPEČNOST OSOB
- Neopracovávajte žádný materiál obsahující azbest (azbest je karcinogenní)
- Tento nástroj nesmí používat osoby mladdí 16 let
- Hladina hluku může při práci přesáhnout 85 dB(A); vhodným prostředkem si chraňte udi
- Pracujete-li s materiálem, který se snadno dtěpí, použijte ochranné brýle
- Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit
- Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit
- Dodržujte stanovená nařízení pro práci v prašném prostředí
- Před seřizováním, měněním pilových listů a příslušenství, vždy vytáhněte zástrčku nářadí z el. sítě
PŘED POUŽITÍM
- Před každým použitím zkontrolujte funkčnost nástroje a v případě poruchy jej dejte ihned opravit kvalifikovanou osobou; nástroj nikdy sami neotevírejte
- Před začátkem řezání odstraňte z řezané dráhy všechny překážky jak nahoře tak vespod obrobku
- Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte
- Pomocí svorek nebo jiným vhodným způsobem upevněte obráběný díl na stabilní podložku (pokud jej budete při práci držet v ruce nebo opřený o tělo, bude nestabilní a můžete nad ním ztratit kontrolu)
BĚHEM POUŽITÍ
- Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte elektronářadí na izolovaných plochách rukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)
- Šňůru udržujte vždy mimo dosah pohyblivých částí nástroje; šňůru nasměrujte dozadu, pryč od nástroje
- V případě atypického chování nebo cizích hluků ihned vypněte nářadí a vytáhněte zástrčku
- Při práci dodržujte bezpečnou vzdálenost vašich rukou od běžícího pilového listu
PŘÍSLUŠENSTVÍ
- SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové
- Nepoužívejte pilu, je-li list prasklý, zdeformovaný nebo matný
VENKOVNÍ POUŽITÍ
- Při venkovním použití zapojte nástroj přes jistič poruchového proudu (Fl) se spouštěcím proudem max. 30 mA, a používejte pouze takovou prodlužovací šňůru, která je určena pro venkovní použití a je vybavena spojovací zásuvkou chráněnou proti stříkající vodě
PO POUŽITÍ
- Jakmile se hodláte vzdálit od nářadí, měl byste ho vypnout a vyčkat, dokud se pohybujíci části nezastaví
VYSVĚTLENÍ SYMBOLŮ
③ Před použitím si přečtěte návod k použití
④ Dvojitá izolace (není nutný zemnicí drát)
⑤ Nářadí nevyhazujte do komunálního odpadu
OBSLUHA
- Zapnuto/vypnuto ⑥
-
Aretace spínače pro nepřetržité použití ⑦
• Výměna pilových listů ⑧
! pilový list zcela zasunout tak, aby zuby směřovaly vpřed ⑨ -
Rezání při 15°/30°/45° ⑩
K dosažení nejlepších výsledků si zvolte řezací režim 'EXACT'
• Výběr režimu řezání ⑪
- 'EXACT' k presnému rezání, prímce a po křivce
- 'TURBO' k rychlému řezání, pouze přímce
! při řezání štěpivého materiálu použijte vždy režim 'EXACT'
- Seřízení rychlosti řezání podle použitého materiálu ⑫ ! jestliže nástroj neběží správně s kolečkem D v poloze 1, zvolte si vyšší řezací rychlost a při chodu přístroje ji podle potřeby snižte
- Odsávání prachu ⑬a ! nepoužívejte vysavač při řezání kovu
- Ofuk prachu ⑬b
- Použití nástroje
- před zapnutím pily zkontrolujte, zda přední hrana patky spočívá rovně na řezaném materiálu
- uchopte nástroj pevně oběma rukama, abyste jej za vdech okolností dokonale ovládali
! pri práci vždy držte nástroj v šedě zabarvené oblasti rukojeti 14
- zkontrolujte, zda patka spočívá celou plochou pevně na řezaném materiálu
! před vyjmutím nářadí z obrobku nejdříve sečkejte do úplného zastavení pilového listu
- udržujte větrací štěrbiny F ② nezakryté
- Sponka na kabel ⑮
NÁVOD K POUŽITÍ
! do nástroj můžete připevnit většinu běžně dostupných pilek se stopkami typu T a U ⑰
- Při řezání kovů listy pravidelně naolejujte
- K presnému rovnému řezu ved'te patku nástroje podél hrany rovného kusu dřeva ⑱
- Před vyřezáváním výkrojků si do materiálu vyvrtejte otvor (19)
- Rezání bez štěpení
- před řezáním nalepte na zamýšlený řez několik vrstev široké pásky
- řezy provádějte vždy na rubu materiálu (lícem dolů)
• Další tipy najdete na www.skil.com
ÚDRŽBA / SERVIS
- Tento nástroj není určen k profesionálnímu použití
- Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny F ②)
! před čištěním odpojte zástrčku
- Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL
- zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)
ŽIVOTNÍ PROSTŘEDÍ
- Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU)
- podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování
- symbol ⑤ na to upozorňuje
HLUČNOSTI / VIBRACÍ
- Měřeno podle EN 62841 činí tlak hlukové vlny tohoto přístroje 96 dB(A) a dávka hlučnosti 107 dB(A) (standardní odchylka: 3 dB), a vibrací * m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²)
* při řezání dřeva 5,6 m/s²
* při řezání kovů 3,0 m/s²
- Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím
- používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím
- doba, kdy je prístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím
! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy
