Produkto tipas	Dėlionė
Prekės ženklas	Skil
Modelis	4381 AA
Kategorija	Pjūklas
Maitinimas	Tinklas (230 V ~ 50 Hz)
Dviguba izoliacija	Taip (nereikalauja įžeminimo)
Įjungimo/išjungimo jungiklis	Su fiksavimu nuolatiniam veikimui
Pjovimo režimai	EXACT (tikslus) ir TURBO (greitas)
Kintamas greitis	Pjovimo greičio reguliavimo ratukas
Kampiniai pjūviai	15°, 30°, 45°
Ašmenų keitimas	Be įrankių, tinka T ir U formos kotai
Dulkių pūtimas	Taip, su jungikliu
Dulkių siurbimas	Taip (jungtis dulkių siurbliui)
Garso slėgio lygis	96 dB(A) (EN 62841)
Garso galios lygis	107 dB(A)
Vibracija (mediena)	5,6 m/s²
Vibracija (metalas)	3,0 m/s²
Sauga	Dviguba izoliacija, fiksavimo jungiklis, saugos nurodymai pateikti
Priežiūra	Reguliarus ventiliacinių angų valymas
Atsarginės dalys / remonto galimybė	Naudokite originalius SKIL priedus; remontą atlikite įgaliotame servise
Numatomas naudojimas	Tiesus ir kreivinis pjovimas medienoje, plastike, metale, keramikoje, gumoje

Dažnai užduodami klausimai - 4381 AA SKIL

Kaip pakeisti dėlionės ašmenis?

Atjunkite įrankį. Naudokite ašmenų keitimo svirtelę (be įrankių). Įstatykite ašmenis iki galo, dantimis į priekį. Įsitikinkite, kad jie užsifiksavo.

Kaip reguliuoti pjovimo greitį?

Pasukite greičio reguliavimo ratuką (D), kad pritaikytumėte greitį prie medžiagos. Medienai naudokite didesnį greitį, metalui – mažesnį.

Kokio tipo ašmenis naudoti?

Įrankis tinka T ir U formos kotelius. Pasirinkite ašmenis, pritaikytus pjaunamai medžiagai (mediena, metalas, plastikas ir t.t.). Naudokite gerai pagaląstus ašmenis.

Kaip atlikti kampinį pjūvį?

Atrakinkite padą, pakreipkite jį 15°, 30° arba 45° pagal poreikį, tada vėl užrakinkite. Siekiant geriausio rezultato, pasirinkite EXACT režimą.

Kada naudoti TURBO režimą?

TURBO režimas skirtas greitam, tik tiesiam pjovimui. Tiksliems ar kreiviniams pjūviams naudokite EXACT režimą.

Ar galiu pjauti metalą šiuo pjūklu?

Taip, bet naudokite tinkamus ašmenis ir reguliariai juos tepkite. Pjaunant metalą nejunkite dulkių siurblio.

Kaip prijungti dulkių siurblį?

Prijunkite dulkių siurblį prie siurbimo jungties. Nenaudokite jo pjaunant metalą. Jei reikia, įjunkite dulkių pūtimą.

Ką daryti, jei pjovimo metu ašmenys užstrigo?

Nedelsdami atleiskite jungiklį, atjunkite įrankį. Patikrinkite, ar ašmenys nepažeisti ir ar detalėje nėra pašalinių daiktų (varžtų, vinių).

Kaip valyti ir prižiūrėti pjūklą?

Visada atjunkite įrankį prieš valydami. Šepečiu išvalykite ventiliacines angas. Laikykite įrankį ir laidą švarius.

Kur rasti atsargines dalis arba atlikti įrankio remontą?

Naudokite tik originalius SKIL priedus. Dėl bet kokio remonto kreipkitės į įgaliotą SKIL techninės priežiūros centrą. Adresus rasite www.skil.com.

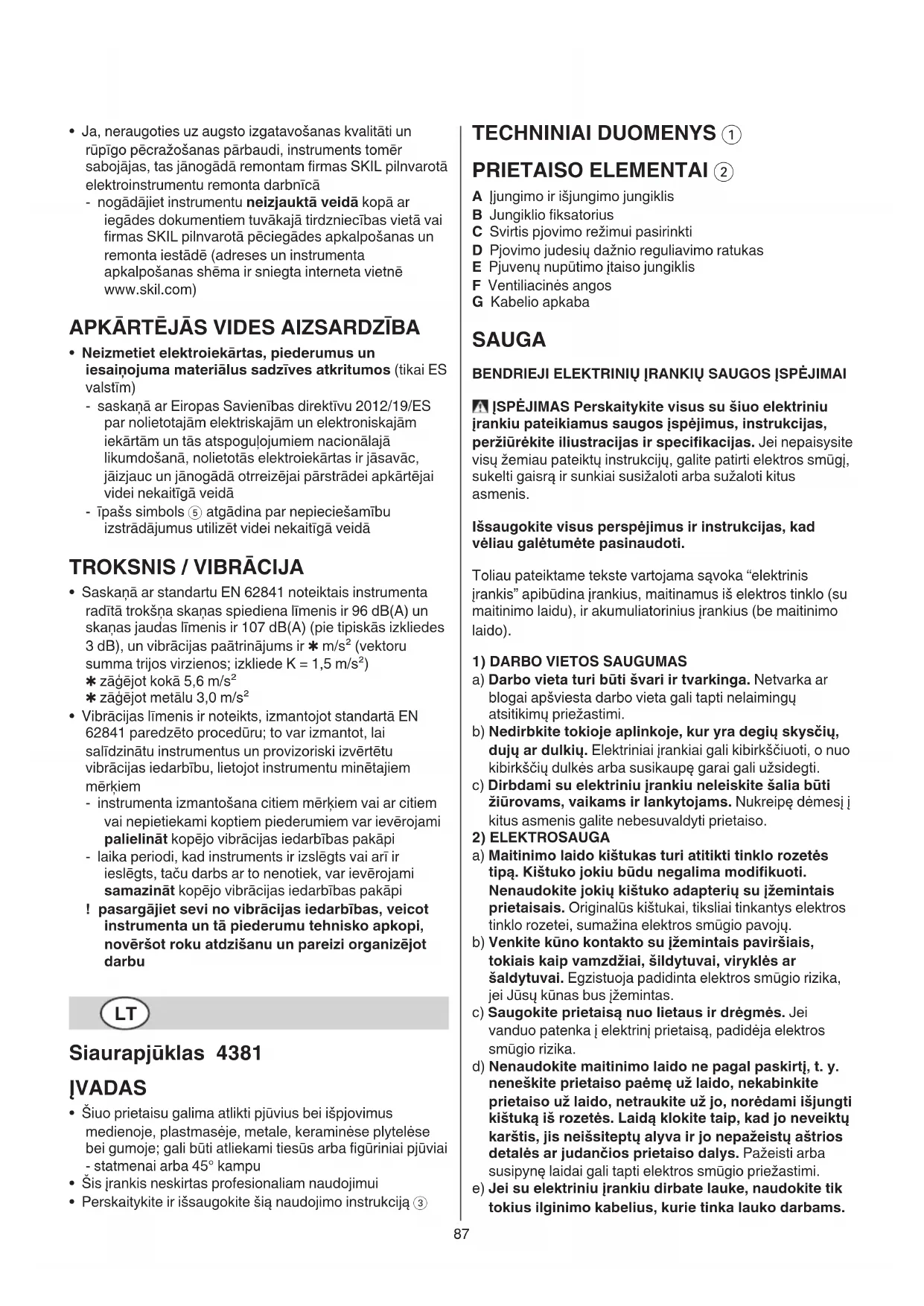

NAUDOJIMO INSTRUKCIJA 4381 AA SKIL

• Šiuo prietaisu galima atlikti pjūvius bei išpjovimus medienoje, plastmasėje, metale, keraminėse plytelėse bei gumoje; gali būti atliekami tiesūs arba figūriniai pjūviai - statmenai arba 45° kampu
• Šis įrankis neskirtas profesionaliam naudojimui
• Perskaitykite ir išsaugokite šią naudojimo instrukciją ③

A ljungimo ir išjungimo jungiklis
B Jungiklio fiksatorius
C Svirtis pjovimo režimui pasirinkti
D Pjovimo judesių dažnio reguliavimo ratukas
E Pjuvenų nupūtimo įtaiso jungiklis
F Ventiliacinés angos
G Kabelio apkaba

SAUGA

BENDRIEJI ELEKTRINIŲ IRANKIŲ SAUGOS ISPĖJIMAI

A ISPĖJIMAS Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau galėtumėte pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu jrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį i kitus asmenis galite nebesuvaldyti prietaiso.

2) ELEKTROSAUGA

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite jokių kištuko adapterių su įžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų.
b) Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus jžemintas.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jei vanduo patenka i elektrinį prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams.

Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus.
f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite jžeminimo grandinės pertraukiklj. Naudojant jžeminimo grandinės pertraukiklj, sumažėja elektros smūgio pavojus.
3) ŽMONIŲ SAUGA
a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti.
c) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.
d) Prieš jjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.
e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
f) Dévěkite tinkamą aprangą. Nedėvěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.
4) RÜPESTINGA ELEKTRINIŲ IRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS
a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdj. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

5) APTARNAVIMAS

a) Prietaisą turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

DARBŲ SAUGOS NUORODOS DIRBANTIEMS SIAURAPJŪKLAIS

ELEKTROSAUGA

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje
• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi pakeisti kvalifikuotas elektrikas
• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo
• Naudodami ilginamuosius kabelius atkreipkite dėmesį i tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei

ŽMONIŲ SAUGA

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)
• Šj prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų
• Darbo metu triukšmo lygis gali viršyti 85 dB(A); naudoti klausos apsaugos priemones
• Jeigu apdirbant medžiagas susidaro daug drožlių, dirbkite su apsauginiais akiniais
• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti
• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti
• Prieš reguliuojant prietaisą arba keičiant darbo įrankius, ištraukite kištuką iš el. tinklo lizdo

PRIEŠ EKSPLOATACIJĄ

• Prieš kiekvieną naudojimą patikrinkite, ar prietaisas nepriekaištingai veikia; atsiradus gedimui, kreipkitės į kvalifikuotą specialistą; prietaiso niekuomet neardykite patys
• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje
• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite
• Dirbinj prie stabilaus pagrindo pritvirtinkite spaustuvais ar kitomis tinkamomis priemonėmis (rankoje laikomas ar į kūną atremtas dirbinys yra nestabilus ir galite nesuvaldyti jo arba įrankio)

EKSPLOATACIJA

• Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, tai elektrinį įrankį laikykite už izoliuotų rankenų (palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis)
• Pasirūpinkite, kad maitinimo kabelis nebūtų arti besisukančių prietaiso dalių; klokite jį kuo toliau už prietaiso
• Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams, tuojau pat išjunkite prietaisą ir ištraukite kištuką iš elektros tinklo lizdo
• Nekiškite rankų prie pjūklelio, kuomet prietaisas yra jjungtas

PAPILDOMA IRANGA

• SKIL gali garantuoti nepriekaištinga prietaiso veikimą tik tuo atveju, jei naudojama originali papildoma įranga ir priedai
• Nenaudokite įtrūkusių, sulenktų ar atšipusių pjūklelių

EKSPLOATACIJA LAUKE

- Prietaisai, su kuriais dirbama lauke, turi būti prijungiami per nuotėkio srovės apsauginį išjungiklj (FI-), kurio suveikimo srovė yra ne didesnė kaip 30 mA; naudokite tik lauko darbams skirtus prailginimo kabelius su hermetiškomis jungtimis

PO EKSPLOATACIJOS

- Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos

ESANČIŲ SIMBOLIŲ REIKŠMĖS

③ Prieš naudodami įrankį perskaitykite instrukciju vadovą
④ Dviguba izoliacija (jžeminimo laido nereikia)
⑤ Nemeskite prietaisas i buitinių atliekų konteinerius

NAUDOJIMAS

• ljungimas/išjungimas ⑥
  • Jungiklio fiksavimas ilgalaikiam darbui ⑦
  • Pjūklelio įdėjimas bei keitimas ⑧

! pjūklelį įstatykite iki galo, danteliais į priekį ⑨

• Pjovimas pavertus pjūklelį 15°/30°/45° kampu ⑩ Geriausi rezultatai gaunami tuomet, kai pjovimo režimo perjungiklis nustatytas į padėtį 'EXACT'
  • Pjūklo režimo pasirinkimas ⑪

• padėtis 'EXACT' skirta tiksliam pjovimui, tiesiems ir figūriniams pjūviams

• padėtis ‘TURBO’ skirta greitiems pjūviams, pjaunant tik tiesias linijas

! pjaunant greitai skylančias medžiagas, reikia rinktis padėtį 'EXACT'

- Pjūklelio judėjimo greičio reguliavimas pagal pjaunamą medžiaga ⑫

! jei reguliatoriaus ratukas D nėra padėtyje 1, pasirinkite didesnį pjovimo judesių dažnį ir po to, prietaisui veikiant, sumažinkite jį iki reikiamo dažnio

• Dulkių nusiurbimas ⑬a
! nenaudokite dulkių nusiurbimo pjaudami metalą
• Dulkių nupūtimas ⑬b
- Prietaiso naudojimas

• prieš jjungiant prietaisą atraminė plokštė priekine dalimi turi būti uždėta ant ruošinio
• prietaisą visuomet laikykite abiem rankomis, kad dirbdami galėtumėte jį kontroliuoti

! dirbdami laikykite prietaisą už pilkos spalvos suémimo vietos(-ų) ⑭

• jsitikinkite, kad atraminė plokštė pjovimo metu yra visu paviršiumi prigludusi prie ruošinio
  ! prieš atitraukdami prietaisą nuo ruošinio jsitikinkite, kad pjūklo diskas visiškai sustojo
• ventiliacines angas F ② laikykite neuždengtas

- Kabelio apkaba 15

NAUDOJIMO PATARIMAI

• Naudokite tinkamus pjūklelius ⑯
! prietaisui tinka beveik visi įprastiniai pjūkleliai su T formos arba U formos kotu ⑰
- Pjaudami metalą periodiškai sutepkite pjūklelį alyva
- Norėdami lygiai išpjauti tiesią liniją, kaip liniuotę galite panaudoti tiesią medinę juostelę, prie kurios priglaudę atraminės plokštės kraštą, veskite prietaisą pjūvio linijos kryptimi ⑱
- Norėdami padaryti išpjovas viduryje ruošinio, prieš tai išgręžkite jame skylę ⑲
- Pjovimas be atplaišų

- prieš pjaudami pjūvio liniją užklijuokite keliais sluoksniais lipnios juostos

- apverskite ruošinį geraja puse į apačią

• Daugiau patarimų rasite internete www.skil.com

PRIEŽIŪRA / SERVISAS

• Šis įrankis neskirtas profesionaliam naudojimui
• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines angas F ②)

! prieš valydami ištraukite kištuką iš elektros tinklo lizdo

- Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių jrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)

APLINKOSAUGA

- Nemeskite elektrinių įrankių, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms)

• pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu
• apie tai primins simbolis ⑤, kai reikės išmesti atitarnavusį prietaisą

TRIUKŠMINGUMAS / VIBRACIJA

- Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 62841 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 96 dB(A) ir akustinio galingumo lygis 107 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos * m/s² (trijų krypčių atstojamasis vektorius; paklaida K = 1,5 m/s²)

* pjaudami medžia 5,6 m/s²
* pjaudami metalą 3,0 m/s²

- Vibracijos sklaidos lygis išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais

- naudojant jrankj kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis

- laikotarpiais, kai jrankis išjungtas arba yra jjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis

! apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis
