Toote tüüp	Tikksaag
Bränd	Skil
Mudel	4381 AA
Kategooria	Saag
Toiteallikas	Võrk (230 V ~ 50 Hz)
Topeltisolatsioon	Jah (ei vaja maandamist)
Sisse/välja lüliti	Pideva töö lukustusega
Lõikerežiimid	EXACT (täpsus) ja TURBO (kiire)
Muutuv kiirus	Saagimiskiiruse reguleerimisratas
Kaldenurgad	15°, 30°, 45°
Saetera vahetus	Ilma tööriistata, sobib T- ja U-saba teradega
Tolmupuhur	Jah, lülitiga
Tolmuimeja ühendus	Jah (ühendus tolmuimejale)
Helirõhutase	96 dB(A) (EN 62841)
Helivõimsuse tase	107 dB(A)
Vibratsioon (puit)	5,6 m/s²
Vibratsioon (metall)	3,0 m/s²
Ohutus	Topeltisolatsioon, blokeerimislüliti, ohutusjuhised kaasas
Hooldus	Ventilatsiooniavade regulaarne puhastamine
Varuosad / Remonditavus	Kasutage originaalseid SKIL tarvikuid; remont volitatud teeninduses
Sihtotstarve	Sirge ja kõverjooneline lõikamine puidus, plastis, metallis, keraamikas, kummis

Korduma kippuvad küsimused - 4381 AA SKIL

Kuidas vahetada tikksaagitera?

Ühendage tööriist vooluvõrgust. Kasutage tera vahetushooba (ilma tööriistata). Sisestage tera lõpuni, hambad ettepoole. Veenduge, et see on korralikult lukustatud.

Kuidas reguleerida lõikekiirust?

Pöörake kiiruse reguleerimisratast (D), et kohandada kiirust materjaliga. Kasutage puidu jaoks suuremat kiirust, metalli jaoks väiksemat kiirust.

Millist tera kasutada?

Tööriist sobib T- ja U-saba teradega. Valige lõigatavale materjalile sobiv tera (puit, metall, plast jne). Kasutage hästi teritatud terasid.

Kuidas teha kaldenurga lõiget?

Avage talla lukustus, kallutage seda vastavalt vajadusele 15°, 30° või 45°, seejärel lukustage uuesti. Parima tulemuse saavutamiseks valige režiim EXACT.

Millal kasutada TURBO režiimi?

TURBO režiim on mõeldud kiireteks, ainult sirgeteks lõigeteks. Täpsete või kõverjooneliste lõigete jaoks kasutage režiimi EXACT.

Kas ma saan selle saega metalli lõigata?

Jah, kuid kasutage sobivat tera ja määrige seda regulaarselt. Ärge ühendage tolmuimejat metalli lõikamisel.

Kuidas ühendada tolmuimeja?

Ühendage tolmuimeja imemisühendusega. Ärge kasutage seda metallide lõikamisel. Vajadusel lülitage tolmupuhur sisse.

Mida teha, kui tera kasutamise ajal kinni kiilub?

Vabastage viivitamatult lüliti, ühendage tööriist vooluvõrgust. Kontrollige, kas tera pole kahjustatud ja kas detail ei sisalda võõrkehi (kruvid, naelad).

Kuidas saagi puhastada ja hooldada?

Enne puhastamist ühendage tööriist alati vooluvõrgust. Puhastage ventilatsiooniavad harjaga. Hoidke tööriist ja kaabel puhtad.

Kust leida varuosi või lasta tööriista parandada?

Kasutage ainult originaalseid SKIL tarvikuid. Remondi korral võtke ühendust volitatud SKIL teenindusega. Aadressid on veebisaidil www.skil.com.

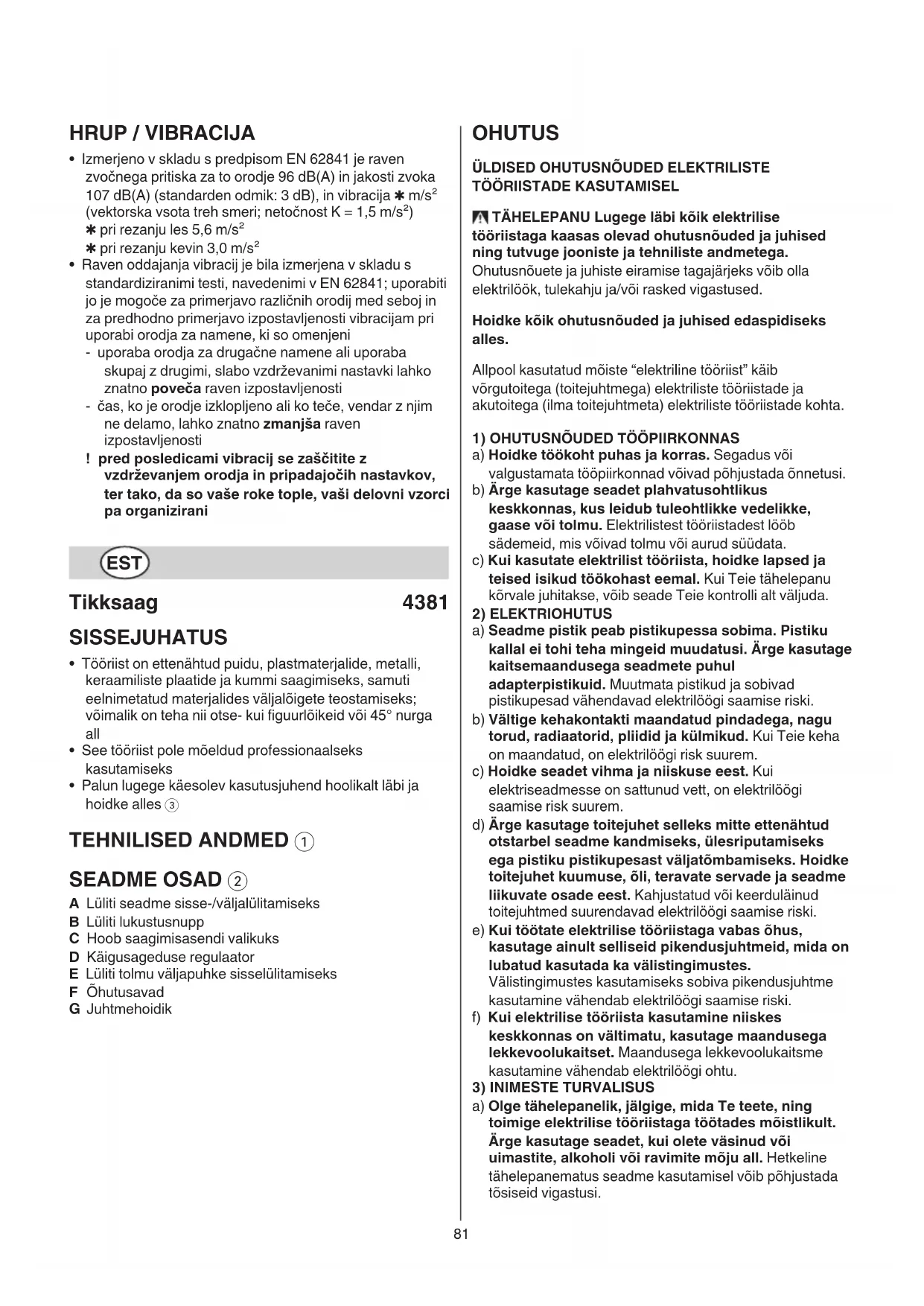

KASUTUSJUHEND 4381 AA SKIL

• Tööriist on ettenähtud puidu, plastmaterjalide, metalli, keraamiliste plaatide ja kummi saagimiseks, samuti eelnimetatud materjalides väljalõigete teostamiseks; võimalik on teha nii otse- kui figuurlõikeid või 45° nurga all
• See tööriist pole möeldud professionaalseks kasutamiseks
• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ③

TEHNILISED ANDMED ①

SEADME OSAD ②

A Lüliti seadme sisse-/väljalülitamiseks
B Lüliti lukustusnupp
C Hoob saagimisasendi valikuks
D Käigusageduse regulaator
E Lüliti tolmu väljapuhke sisselülitamiseks
F Öhutusavad
G Juhtmehoidik

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL

TÄHELEPANU Lugege läbi köik elektrilise tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge jooniste ja tehniliste andmetega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edaspidiseks alles.

Allpool kasutatud mõiste “elektriline tööriist” käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÖUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu körvale juhitakse, vöib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme põörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Årge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega mõned osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) TEENINDUS

a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.

OHUTUSJUHISED TIKKSAAGIDE KOHTA

ELEKTRIOHUTUS

• Kontrollige alati, kas vörgupinge ühtib tööriista andesildil toodud pingega
• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske toitejuhe remonditöökojas välja vahetada
• Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust
• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele

INIMESTE TURVALISUS

• Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)
• Tööriista kasutaja peab olema vähemalt 16 aastat vana
• Töötamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
• Materjalide töötlemisel, millega kaasneb laastude teke, kandke kaitseprille
• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja metall eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
• Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
• Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja)

ENNE KASUTAMIST

• Kontrollige tööriista funktssioneerimist enne igakordset kasutamist ning laske see rikke korral koheselt remonditöökojas parandada; ärge kunagi avage tööriista ise
• Enne saagimise alustamist eemaldage kõik nii töödeldava materjali peal- kui allpool lõikejoonel asuvad takistused
• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist

- Kinnitage toorik klambriga või muul praktilisel moel kindlale stabiilsele alusele (tööd käes hoides või vastu keha surudes võib see paigast liikuda)

KASUTAMISE AJAL

• Kui teostate töid, mille puhul vöib tarvik tabada varjatud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest (kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi)
• Vältige toitejuhtme kokkupuutumist seadme pöörlevate osadega; hoidke toitejuhet alati tööriistast eemal, tagapool
• Seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamatult välja ja eemaldage pistik vooluvõrgust
• Kui tööriist on sisse lülitatud, hoidke käed saelehest eemal

TARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel
• Keelatud on kasutada rebenenud või nürisid, samuti deformeerunud saelehti

KASUTAMINE VÄLISTINGIMUSTES

- Tööde teostamisel välitingimustes tuleb kasutada rikkevoolu-kaitselülitit (FI max 30 mA käivitusvool) ning ainult välitingimustes kasutamiseks ette nähtud ja veepritsmete eest kaitstud pistikupesaga pikendusjuhet

PÄRAST KASUTAMIST

- Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud

OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga
④ Topeltisolatsioon (maandusjuhe pole vajalik)
⑤ Ärge visake kasutuskõlbmatuks muutunud tööriista ära koos olmejäätmetega

KASUTAMINE

• Sisse/välja ⑥
  • Lüliti lukustamine pidevaks tööks ⑦
  • Saelehe vahetus ⑧

! paigaldage saeleht, hambad ettepoole, täies ulatuses ⑨

• Saagimine 15°/30°/45° nurga all ⑩ Parima tulemuse saavutamiseks valige 'EXACT' saagimisrežiim
  • Saagimisasendi valik ⑪

• 'EXACT': täpne saagimine, otse- ja figuurlõiked

• 'TURBO': kiire saagimine, ainult otselõiked
  ! kergesti kahjustuva materjali saagimisel valige alati 'EXACT'

- Käigusagedus valik vastavalt materjalile ⑫

! kui seade ei liigu regulaatorist D asendisse 1, valida körgem käigusagedus ja vähendada käigusagedust siis, kui seade töötab

• Tolmu eemaldamine ⑬a

! metalli saagimisel ei tohi tolmueemaldust kasutada

• Tolmu väljapuhe ⑬b
- Seadme kasutamine

• enne tööriista sisselülitamist peab alusplaadi esikülg toetuma tasaselt töödeldavale esemele
• tööriista kindlaks kontrollimiseks hoidke seda alati tugevalt kahe käega

! töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest ⑭
- veenduge, et alusplaat toetub kogu oma pinnaga kindlalt töödeldavale esemele
! enne tööriista eemaldamist toorikust veenduge, et saeketas on täielikult seiskunud
- hoidke õhutusavad F ② kinnikatmata

- Juhtmehoidik 15

TÖÖJUHISED

• Kasutage sobivaid saelehti ⑯

! seadmesse sobib enamik standardseid T- ja U-varrega saelehti ⑰

• Metalli saagimisel määrige saelehte regulaarselt öliga
• Täpse lõikejoone saamiseks liigutage tööriista alusplaatipiiki sirge servaga puutükki ⑱
• Enne väljalõigete tegemise puurige auk ette ⑲
  • Saagimine materjali kahjustamata

- enne töö algust katke lõikejoon mitme kihi laia kleeplindiga

- asetage töödeldava eseme ilusam (pealmine) pool alati allapoole

• Rohkem nõuandeid leiate aadressil www.skil.com

HOOLDUS/TEENINDUS

• Tööriist pole möeldud professionaalseks kasutamiseks
• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad F ②)

! enne puhastamist eemaldage seade vooluvõrgust

- Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas

- toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

KESKKOND

- Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

• vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta
• seda meenutab Teile sümbol ⑤

MÜRA / VIBRATSIOON

- Vastavalt kooskõlas normiga EN 62841 läbi viidud mõõtmistele on tööriista helirõhk 96 dB(A) ja helitugevus 107 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon * m/s² (kolme telje vektorsumma; mõõtemääramatus K = 1,5 m/s²)

* puidu saagimisel 5,6 m/s²
* metalli saagimisel 3,0 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks
• tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda
• ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda
  ! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
