KÄYTTÖOHJE 4381 AA SKIL

EU-vaatimustenmukaisuusvakuutus

Pistosaha Tuotenumero

Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien

ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien

vaatimusten mukaisia.

Tekniset asiakirjat saatavana:

• Koneet on tarkoitettu suorittamaan katkaisu ja

aukkosahauksia puuhun, muoviin, metalliin, keraamisiin

laattoihin ja kumiin, ja soveltuu suorille ja kaareville

sahauksille; kahteen suuntaan säädettävän pohjanlevyn

ansiosta viistosahaukseen jopa 45° asteen kulmassa

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja 3

B Kytkimen lukituksen painike

C Vipu sahaustilan valitsemista varten

D Sahausnopeudensäätopyörä31

E Kytkin pölynpuhallukselle

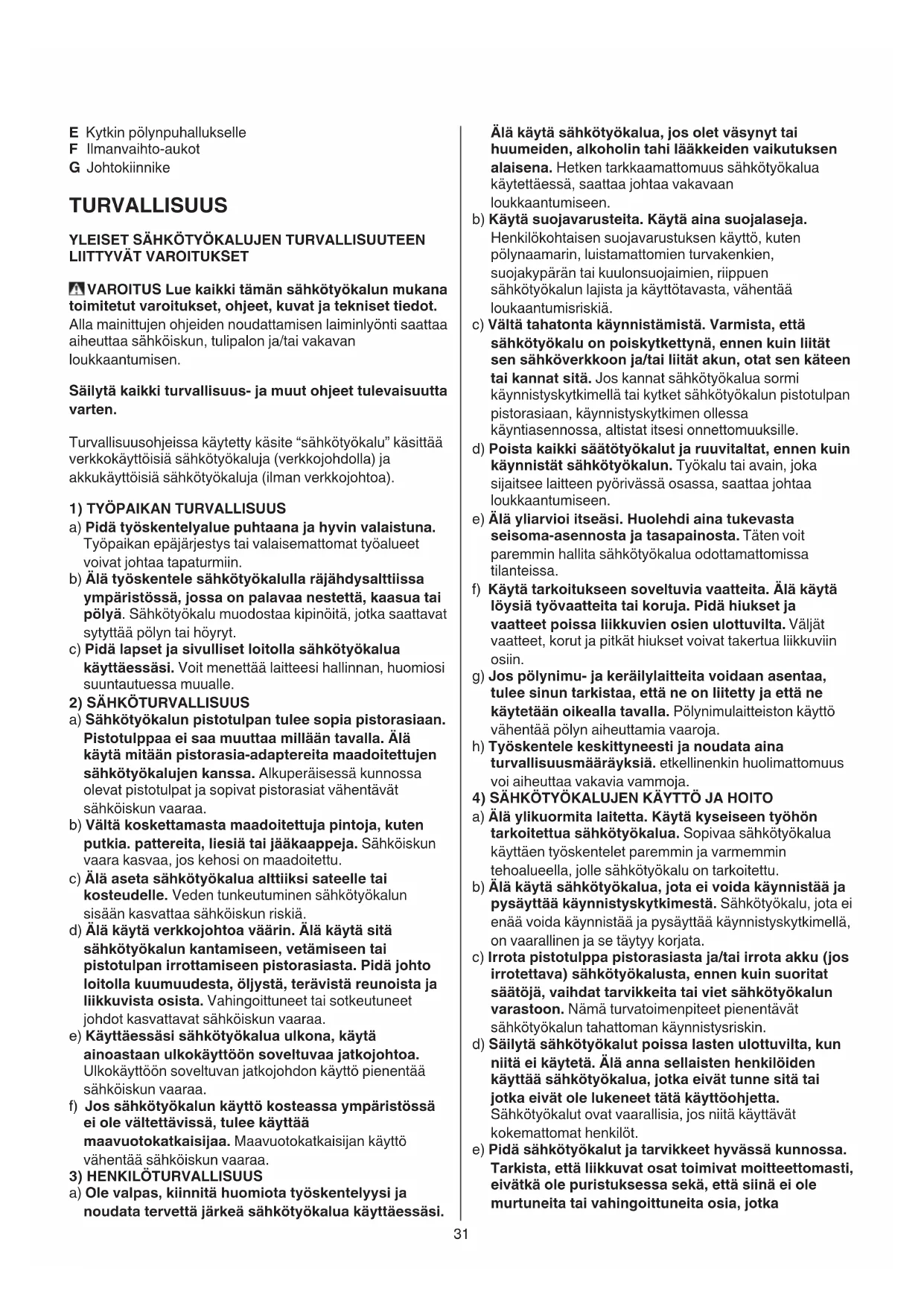

TURVALLISUUS YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUTEEN LIITTYVÄT VAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana

toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot.

Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa

aiheuttaa sähköiskun, tulipalon ja/tai vakavan

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja

akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä

käytä mitään pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

b) Vältä koskettamasta maadoitettuja pintoja, kuten

putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä

sähkötyökalun kantamiseen, vetämiseen tai

pistotulpan irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

f) Jos sähkötyökalun käyttö kosteassa ympäristössä

ei ole vältettävissä, tulee käyttää

maavuotokatkaisijaa. Maavuotokatkaisijan käyttö

vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja

noudata tervettä järkeä sähkötyökalua käyttäessäsi.

Älä käytä sähkötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan

b) Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältä tahatonta käynnistämistä. Varmista, että

sähkötyökalu on poiskytkettynä, ennen kuin liität

sen sähköverkkoon ja/tai liität akun, otat sen käteen

tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa johtaa

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta

seisoma-asennosta ja tasapainosta. Täten voit

paremmin hallita sähkötyökalua odottamattomissa

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset ja

vaatteet poissa liikkuvien osien ulottuvilta. Väljät

vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa,

tulee sinun tarkistaa, että ne on liitetty ja että ne

käytetään oikealla tavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina

turvallisuusmääräyksiä. etkellinenkin huolimattomuus

voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön

tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos

irrotettava) sähkötyökalusta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun

varastoon. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden

käyttää sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa.

Tarkista, että liikkuvat osat toimivat moitteettomasti,

eivätkä ole puristuksessa sekä, että siinä ei ole

murtuneita tai vahingoittuneita osia, jotka32

saattaisivat vaikuttaa haitallisesti sähkötyökalun

toimintaan. Anna korjauttaa mahdolliset viat ennen

käyttöönottoa. Monen tapaturman syyt löytyvät

huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja kädensijat kuivina ja puhtaina

(öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat

ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan

ja hallitsemaan työkalua turvallisesti.

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusi ja hyväksy korjauksiin vain

alkuperäisiä varaosia. Täten varmistat, että

sähkötyökalu säilyy turvallisena.

PISTOSAHAN TURVALLISUUSOHJEET SÄHKÖTURVALLISUUS

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite

• Äla käytä työkalua, kun johto on vioittunut; vaan toimita

se valtuutettuun huoltoliikkeeseen

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei

johtoa saa koskettaa, vaan pistotulppa on välittömästi

irrotettava pistorasiasta

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

• Älä koskaan työstä asbestipitoista ainetta (asbestia

pidetään karsinogeenisena)

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet

• Työskenneltäessä melutaso saattaa ylittää 85 dB(A);

jolloin suositellaa kuulosuojaimien käyttöä

• Työstettäessä on käytettävä soujalasej

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Irrota aina pistotulppa pistorasiasta, ennen kuin

suoritat laitteelle mitään säätöjä tai vaihdat

• Tarkista työkalun toiminta aina ennen sen käyttöä ja

mahdollisen vian löytyessä anna se välittömästi

ammattitaitoisen henkilön korjattavaksi; älä koskaan itse

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Tue työstettävä kappale tukevaan tasoon

puristimilla tai muulla käytännöllisellä tavalla

(kappaleen pitäminen käsin tai kehoa vasten on

epävakaata ja voi aiheuttaa hallinnan menetyksen)

• Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa vaihtotyökalu

saattaisi osua piilossa olevaan sähköjohtoon tai

sähkötyökalun omaan sähköjohtoon (kosketus

jännitteiseen johtoon voi saattaa sähkötyökalun

metalliosat jännitteisiksi ja johtaa sähköiskuun)

• Pidä johto aina poissa työkalun liikkuvien osien

läheisyydestä; kohdista johto takaosaa kohti pois

• Jos huomaat sähköisen tai mekaanisen vian, sammuta

kone heti ja irroita liitosjohto pistorasiasta

• Pidä kädet etäällä pyörivästä sahanterästä

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Älä käytä rikkinäistä, tylsää tai vääntynyttä sahanterää

• Ulkotilassa käytettäessä liitä työkalu vikavirran (FI)

piirikatkaisimen kautta laukaisuvirtaan, jonka maksimi on

30 mA ka; käytä vain sellaista jatkojohtoa, joka on

tarkoitettu ulkotilassa käytettäväksi ja varustettu

roiskevedenpitävällä kytkentäliittimellä

• Kun panet koneen pois, sammuta moottori ja varmista,

että kaikki liikkuvat osat ovat pysähtyneet

SYMBOLIEN SELITYKSET

3 Lue käyttöohjeet ennen käyttöä

4 Kaksoiseristys (ei tarvita maajohtoa)

5 Älä hävitä konettasi tavallisen kotitalousjätteen mukana

• Käynnistys/pysäytys 6

• Kytkimen lukitseminen jatkuvaa käyttöä varten 7

• Sahanterien vaihto 8

! työnnä terä aivan pohjaan; hampaiden on

osoitettava eteenpäin 9

• Sahaus 15°/30°/45° kulmassa 0

Parhaiden tulosten saavuttamiseksi valitse sahaustila

• Sahaustilan valinta !

- ‘EXACT’ antamaan tarkka katkaisusahaus, suoria +

- ‘TURBO’ antamaan nopea katkaisusahaus, vain suoria

! valitse aina toiminnoksi ‘EXACT’ helposti

repeytyviä materiaaleja sahattaessa

• Sahausnopeuden säätö käytettävään materiaaliin

! jos työkalu ei aja pyörän D ollessa asennossa 1,

valitse korkeampi sahausnopeus ja alenna

sahausnopeutta työkalun ajon aikana

! älä käytä pölynimuria kun sahaat metalleja33

• Pölypuhallustoiminto #b

- ennen koneen käynnistystä varmista aina, että etuosa

lepää etusivu tukea tasaisesti työkappaleen päällä

- pidä konetta tukevalla otteella niin, että hallitset

koneen täydellisesti koko ajan

! pidä työkalusta kiinni aina työskentelyn aikana

harmaan värisestä kädensija(oi)sta $

- varmista, että aikana tulee tukea koko pinnaltaan

! varmista, että terä on täysin pysähtynyt, ennen

kuin irrotat sen työkappaleesta

- pidä ilmanvaihto-aukkoja F 2 peittämättöminä

• Käytä oikeita sahanteriä ^

! työkalu hyväksyy useimmat yleisesti tarjolla

olevat T-vartiset ja U-varsiset terät &

• Metallia sahattaessa voitele sahanterä öljyllä säännöllisin

• Tarkan ja suoran katkaisusahauksen saamiseksi ohjaa

työkalua jalkalaatalla suorareunaisen puupalasen reunaa

• Poraa alkureikä ennen aukkojen sahaamista (

• Repeämätön katkaisusahaus

- peitä sahauslinja useilla kerroksilla teippiä ennen

sahauksen suorittamista

- aseta työstettävänä olevan kappaleen hyvä puoli aina

• Lisävinkkejä on tarjolla web-osoitteessa www.skil.com

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto puhtaina (varmista erityisesti

ilma-aukkojen puhtaus F 2)

! irrota liitosjohto aina puhdistuksen ajaksi

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skil.com) ostotodiste

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta

tavallisen kotitalousjätteen mukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2012/19/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli 5 muistuttaa tästä, kun käytöstä poisto tulee

• Mitattuna EN 62841 mukaan työkalun melutaso on 96

dB(A) ja yleensä työkalun äänen voimakkuus on 107

dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus ✱ m/s²

(kolmen suunnan vektorisumma; epävarmuus K = 1,5 m/

✱ puun sahattaessa 5,6 m/s²

✱ metallin sahattaessa 3,0 m/s²

• Tärinäsäteilytaso on mitattu standardin EN 62841

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja

järjestämällä työmenetelmät

keraamiliste plaatide ja kummi saagimiseks, samuti

B Lüliti lukustusnupp

Geriausi rezultatai gaunami tuomet, kai pjovimo režimo
