4381 AA - Scie SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	Skil
Modèle	4381 AA
Catégorie	Scie
Alimentation	Secteur (230 V ~ 50 Hz)
Double isolation	Oui (ne nécessite pas de mise à la terre)
Interrupteur marche/arrêt	Avec blocage pour marche continue
Modes de coupe	EXACT (précision) et TURBO (rapide)
Vitesse variable	Molette de réglage de la vitesse de sciage
Angles d'onglet	15°, 30°, 45°
Changement de lame	Sans outil, compatible lames queue T et U
Soufflerie de poussières	Oui, avec interrupteur
Aspiration de poussières	Oui (raccord pour aspirateur)
Niveau de pression sonore	96 dB(A) (EN 62841)
Niveau de puissance sonore	107 dB(A)
Vibration (bois)	5,6 m/s²
Vibration (métal)	3,0 m/s²
Sécurité	Double isolation, interrupteur de blocage, conseils de sécurité inclus
Entretien	Nettoyage régulier des fentes de ventilation
Pièces détachées / Réparabilité	Utiliser accessoires d'origine SKIL; réparation par service agréé
Utilisation prévue	Coupe droite et curviligne dans bois, plastique, métal, céramique, caoutchouc

FOIRE AUX QUESTIONS - 4381 AA SKIL

Comment changer la lame de la scie sauteuse ?

Débranchez l'outil. Utilisez le levier de changement de lame (sans outil). Insérez la lame à fond, les dents vers l'avant. Assurez-vous qu'elle est bien verrouillée.

Comment régler la vitesse de coupe ?

Tournez la molette de réglage de la vitesse (D) pour adapter la vitesse au matériau. Utilisez une vitesse plus élevée pour le bois, plus basse pour le métal.

Quel type de lame utiliser ?

L'outil accepte les lames à queue en T et en U. Choisissez une lame adaptée au matériau à couper (bois, métal, plastique, etc.). Utilisez des lames bien affûtées.

Comment effectuer une coupe en onglet ?

Déverrouillez la semelle, inclinez-la à 15°, 30° ou 45° selon le besoin, puis rebloquez. Pour un résultat optimal, sélectionnez le mode EXACT.

Quand utiliser le mode TURBO ?

Le mode TURBO est destiné aux coupes rapides, uniquement droites. Pour les coupes précises ou curvilignes, utilisez le mode EXACT.

Puis-je couper du métal avec cette scie ?

Oui, mais utilisez une lame adaptée et lubrifiez-la régulièrement. Ne branchez pas l'aspirateur pendant la coupe du métal.

Comment raccorder un aspirateur ?

Branchez l'aspirateur sur le raccord d'aspiration. Ne l'utilisez pas lors de la coupe de métaux. Activez la soufflerie de poussières si nécessaire.

Que faire si la lame se bloque pendant l'utilisation ?

Relâchez immédiatement l'interrupteur, débranchez l'outil. Vérifiez que la lame n'est pas endommagée et que la pièce ne contient pas de corps étrangers (vis, clous).

Comment nettoyer et entretenir la scie ?

Débranchez toujours l'outil avant le nettoyage. Nettoyez les fentes de ventilation avec une brosse. Gardez l'outil et le câble propres.

Où trouver des pièces de rechange ou faire réparer l'outil ?

Utilisez uniquement des accessoires d'origine SKIL. Pour toute réparation, contactez un service après-vente agréé SKIL. Les adresses figurent sur www.skil.com.

MODE D'EMPLOI 4381 AA SKIL

• Cet outil est conçu pour effectuer des découpes et coupes dans le bois, les matières plastiques, le métal, les plaques en céramique et le caoutchouc, et est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à 45°
• Cet outil n'est conçu pour un usage professionnel
• Lisez et conservez ce manuel d'instruction ③

CARACTERISTIQUES TECHNIQUES ①

ELEMENTS DE L'OUTIL ②

A Interrupteur pour mise en marche/arrêt
B Bouton de blocage de l'interrupteur
C Levier de sélection de mode de coupe
D Molette de réglage de la vitesse de sciage
E Interrupteur de soufflerie de poussières
F Fentes de ventilation
G Attache-câble

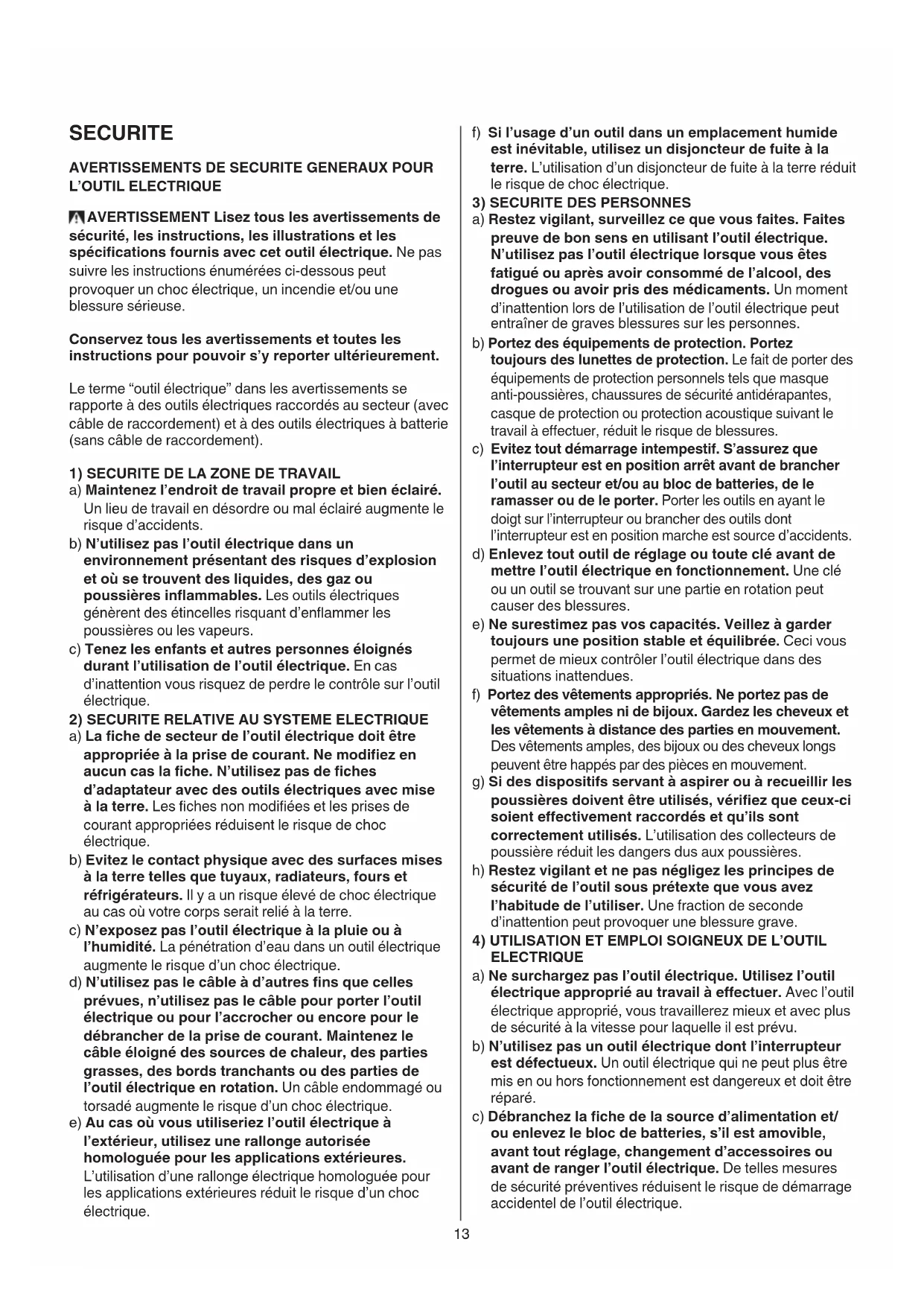

SECURITE

AVERTISSEMENTS DE SECURITE GENERAUX POUR L'OUTIL ELECTRIQUE

AVERTISSEMENT Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme “outil électrique” dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilisez pas l'outil électrique dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électrique. En cas d'inattention vous risquez de perdre le contrôle sur l'outil électrique.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l'outil électrique doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils électriques avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
c) N'exposez pas l'outil électrique à la pluie ou à l'humidité. La pénétration d'eau dans un outil électrique augmente le risque d'un choc électrique.
d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'outil électrique ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil électrique en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas où vous utiliseriez l'outil électrique à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électrique. N'utilisez pas l'outil électrique lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.
c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil électrique en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'outil électrique dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières.
h) Restez vigilant et ne pas négligez les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.
4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTRIQUE
a) Ne surchargez pas l'outil électrique. Utilisez l'outil électrique approprié au travail à effectuer. Avec l'outil électrique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.
b) N'utilisez pas un outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
c) Débranchez la fiche de la source d'alimentation et/ou enlevez le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

d) Gardez les outils électriques non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil électrique à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e) Observez la maintenance des outils électriques et des accessoires. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électrique s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) Utilisez l'outil électrique, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation de l'outil électrique à d'autres fins que celles prévues peut entraîner des situations dangereuses.

h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

5) SERVICE

a) Ne faites réparer votre outil électrique que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électrique.

INSTRUCTIONS DE SECURITE POUR SCIES SAUTEUSES

SECURITE RELATIVE AU SYSTEME ELECTRIQUE

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil
• N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié
• Si le câble est endommagé ou rompu pendant le travail, n'y touchez pas, mais débranchez immédiatement la prise
• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A

SECURITE DES PERSONNES

- Ne travaillez pas de matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène)

- Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans

- Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit

- Portez des lunettes protectrices lors de travaux sur des pièces productrices de copeaux

- La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions

allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un

• Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler
• Débranchez toujours l'outil avant tout réglage ou changement d'accessoire

AVANT L'USAGE

• Contrôlez le fonctionnement de l'outil avant chaque manipulation et, en cas d'anomalies, faites réparer immédiatement par une personne qualifiée; ne jamais ouvrez l'outil soi-même
• Enlevez tout corps étranger du tracé avant d'effectuer toute coupe
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail
• Utilisez des pinces ou tout autre système pratique pour fixer et soutenir la pièce à travailler sur une surface stable (si vous la tenez dans la main ou contre le corps, elle peut devenir instable et risquer de vous échapper)

PENDANT L'USAGE

• Tenez l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec un câblage non apparent ou son propre câble d'alimentation (le contact avec un fil sous tension peut également mettre sous tension les parties métalliques de l'outil électrique et provoquer un choc électrique sur l'opérateur)
• Tenez toujours le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche
• Evitez de laisser les mains près de la lame de scie lorsque l'outil est en marche

ACCESSOIRES

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Ne pas utilisez une lame fendue, déformée ou émoussée

UTILISATION A L'EXTERIEUR

- En cas d'usage à l'extérieur, branchez l'outil par l'intermédiaire d'un coupe-circuit (FI) avec courant de réaction de 30 mA au maximum, et utilisez uniquement un câble de prolongement spécial pour l'extérieur équipé d'une prise résistant aux éclaboussures

APRES L'USAGE

- Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées

EXPLICATION DES SYMBOLES

③ Veuillez lire le mode d'emploi avant d'utiliser l'outil
④ Double-isolation (ne nécessite pas de mise à la terre)
⑤ Ne jetez pas l'outil dans les ordures ménagères

UTILISATION

• Marche/arrêt ⑥
• Blocage de l'interrupteur pour marche continue ⑦
• Changement des lames de scie ⑧
  ! insérez la lame à fond, les dents vers l'avant ⑨

• Sciage à 15°/30°/45°⑩
Pour le meilleur résultat, sélectionnez la fonction de sciage 'EXACT'

- Sélection du mode de coupe ⑪

- 'EXACT' pour une coupe précise, droite + curviligne

- 'TURBO' pour une coupe rapide, seulement droite

! toujours sélectionnez 'EXACT' quand vous coupez des matériaux susceptibles voler en éclats

- Réglage de la vitesse de sciage en fonction du matériel à utiliser ⑫

! si l'outil ne marche pas avec la molette D en position 1, sélectionnez une vitesse de sciage plus élevée et ensuite une vitesse plus basse pendant que l'outil marche

- Aspiration de poussières ⑬a

! ne pas utilisez l'aspirateur quand vous coupez des métaux

- Soufflerie de poussières ⑬b

• Utilisation de l'outil

• avant de mettre l'outil en marche, toujours s'assurez que le devant de la semelle soit bien à plat sur la pièce à travailler
• tenez l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci

! lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise ⑭

- s'assurez que toute la surface de la semelle repose bien sur la pièce à travailler

! avant de retirer l'outil de la pièce à travailler, s'assurez que la lame se soit bien stabilisée

- veillez à ce que les fentes de ventilation F ② soient découvertes

- Attache-câble ⑮

CONSEILS D'UTILISATION

• Utilisez les lames de scie appropriées ⑯
  ! l'outil accepte les lames avec queue en T et en U les plus utilisées en général ⑰

- Quand vous coupez des métaux, lubrifiez régulièrement la lame de scie de lubrifiant

- Pour effectuer une coupe droite précise, guidez l'outil avec la plaque de base le long du côté d'un morceau de bois rectiligne ⑱

- Faites un avant-trou avant d'effectuer des découpes 19

- Couper sans éclats

• couvrez la ligne de coupe des plusieurs couches d'un large ruban adhésif avant d'effectuer la coupe
• toujours inversez la partie visible de la pièce à travailler

- Pour des suggestions complémentaires voyez www.skil.com

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n'est pas conçu pour un usage professionnel
• Gardez toujours votre outil et le câble propres (spécialement les aérations F ②)
  ! débranchez la fiche avant le nettoyage
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
• retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skil.com)

ENVIRONNEMENT

- Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

- conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement

- le symbole ⑤ vous le rappellera au moment de la mise au rebut de l'outil

BRUIT / VIBRATION

• Mesuré selon EN 62841 le niveau de la pression sonore de cet outil est 96 dB(A) et le niveau de la puissance sonore 107 dB(A) (déviation standard: 3 dB), et la vibration * (somme vectorielle des trois axes directionnels; incertitude K = 1,5 m/s²)
  * pendant le coupage du bois 5,6 m/s²
  * pendant le coupage du métal 3,0 m/s²

- Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 62841; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

- l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition

- la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition

! protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail
