NÁVOD K OBSLUZE 4381 AD SKIL

• Tato pila je určená k vyřezávání otvorů a různých tvarů ze

dřeva, plastu, kovů, keramických desek a pryže, a lze ji

použít pro rovné a zakřivené řezy s kosým úhlem do 45°

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3

B Tlačítko k zajištění vypínače

C Páčka na volbu řezací režimu

D Kolečko na regulaci rychlosti řezání

E Spínač na ofuk prachu

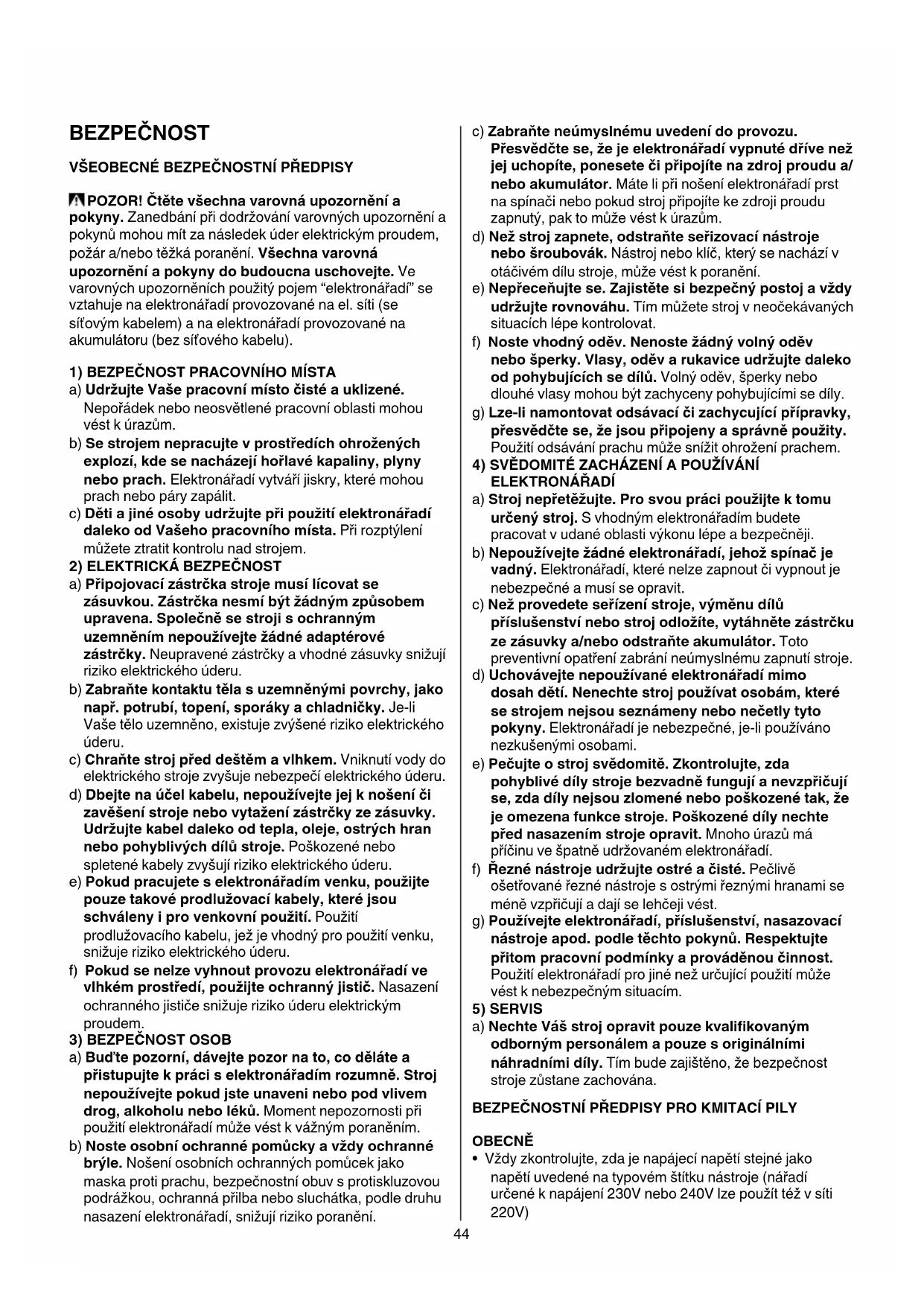

BEZPEČNOST VŠEOBECNÉBEZPEČNOSTNÍPŘEDPISY POZOR!Čtětevšechnavarovnáupozorněnía

pokyny. Zanedbání při dodržování varovných upozornění a

pokynů mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění. Všechnavarovná

upozorněníapokynydobudoucnauschovejte. Ve

varovných upozorněních použitý pojem “elektronářadí” se

vztahuje na elektronářadí provozované na el. síti (se

síťovým kabelem) a na elektronářadí provozované na

akumulátoru (bez síťového kabelu).

1)BEZPEČNOSTPRACOVNÍHOMÍSTA

a) UdržujteVašepracovnímístočistéauklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Sestrojemnepracujtevprostředíchohrožených

explozí,kdesenacházejíhořlavékapaliny,plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Dětiajinéosobyudržujtepřipoužitíelektronářadí

dalekoodVašehopracovníhomísta. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2)ELEKTRICKÁBEZPEČNOST

a) Připojovacízástrčkastrojemusílícovatse

zásuvkou.Zástrčkanesmíbýtžádnýmzpůsobem

upravena.Společněsestrojisochranným

uzemněnímnepoužívejtežádnéadaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky snižují

riziko elektrického úderu.

b) Zabraňtekontaktutělasuzemněnýmipovrchy,jako

např.potrubí,topení,sporákyachladničky. Je-li

Vaše tělo uzemněno, existuje zvýšené riziko elektrického

c) Chraňtestrojpředdeštěmavlhkem. Vniknutí vody do

elektrického stroje zvyšuje nebezpečí elektrického úderu.

d) Dbejtenaúčelkabelu,nepoužívejtejejknošeníči

zavěšenístrojenebovytaženízástrčkyzezásuvky.

Udržujtekabeldalekoodtepla,oleje,ostrýchhran

nebopohyblivýchdílůstroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokudpracujeteselektronářadímvenku,použijte

pouzetakovéprodlužovacíkabely,kteréjsou

schválenyiprovenkovnípoužití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko elektrického úderu.

f) Pokudsenelzevyhnoutprovozuelektronářadíve

vlhkémprostředí,použijteochrannýjistič. Nasazení

ochranného jističe snižuje riziko úderu elektrickým

a) Buďtepozorní,dávejtepozornato,codělátea

přistupujtekpráciselektronářadímrozumně.Stroj

nepoužívejtepokudjsteunaveninebopodvlivem

drog,alkoholuneboléků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Nosteosobníochrannépomůckyavždyochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

c) Zabraňteneúmyslnémuuvedenídoprovozu.

Přesvědčtese,žejeelektronářadívypnutédřívenež

jejuchopíte,ponesetečipřipojítenazdrojproudua/

nebo akumulátor. Máte li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Nežstrojzapnete,odstraňteseřizovacínástroje

nebošroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujtese.Zajistětesibezpečnýpostojavždy

udržujterovnováhu. Tím můžete stroj v neočekávaných

situacích lépe kontrolovat.

f) Nostevhodnýoděv.Nenostežádnývolnýoděv

nebošperky.Vlasy,oděvarukaviceudržujtedaleko

odpohybujícíchsedílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-linamontovatodsávacíčizachycujícípřípravky,

přesvědčtese,žejsoupřipojenyasprávněpoužity.

Použití odsávání prachu může snížit ohrožení prachem.

4)SVĔDOMITÉZACHÁZENÍAPOUŽÍVÁNÍ

a) Strojnepřetěžujte.Prosvouprácipoužijtektomu

určenýstroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejtežádnéelektronářadí,jehožspínačje

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Nežprovedeteseřízenístroje,výměnudílů

příslušenstvínebostrojodložíte,vytáhnětezástrčku

zezásuvkya/neboodstraňteakumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejtenepoužívanéelektronářadímimo

dosahdětí.Nenechtestrojpoužívatosobám,které

sestrojemnejsouseznámenynebonečetlytyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujteostrojsvědomitě.Zkontrolujte,zda

pohyblivédílystrojebezvadněfungujíanevzpřičují

se,zdadílynejsouzlomenénebopoškozenétak,že

jeomezenafunkcestroje.Poškozenédílynechte

přednasazenímstrojeopravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řeznénástrojeudržujteostréačisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

g) Používejteelektronářadí,příslušenství,nasazovací

nástrojeapod.podletěchtopokynů.Respektujte

přitompracovnípodmínkyaprováděnoučinnost.

Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

a) NechteVášstrojopravitpouzekvalifikovaným

odbornýmpersonálemapouzesoriginálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍPŘEDPISYPROKMITACÍPILY OBECNĚ

• Vždy zkontrolujte, zda je napájecí napětí stejné jako

napětí uvedené na typovém štítku nástroje (nářadí

určené k napájení 230V nebo 240V lze použít též v síti

• Před každým použitím zkontrolujte funkčnost nástroje a v

případě poruchy jej dejte ihned opravit kvalifikovanou

osobou; nástroj nikdy sami neotevírejte

• Neopracovávajtežádnýmateriálobsahujícíazbest

(azbest je karcinogenní)

• Tento nástroj nesmí používat osoby mladdí 16 let

• Hladina hluku může při práci přesáhnout 85 dB(A);

vhodným prostředkem si chraňte udi

• Pracujete-li s materiálem, který se snadno dtěpí, použijte

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý (kontakt

s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

maskuapracujtesezařízenímnaodsáváníprachu,

pokudjemožnéjejpřipojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach) zejména

ve spojení s přísadami pro úpravu dřeva; noste

protiprachovoumaskuapracujtesezařízenímna

odsáváníprachu,pokudjemožnéjejpřipojit

• Dodržujte stanovená nařízení pro práci v prašném

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• Předseřizováním,měněnímpilovýchlistůa

příslušenství,vždyvytáhnětezástrčkunářadízel.

• Před začátkem řezání odstraňte z řezané dráhy všechny

překážky jak nahoře tak vespod obrobku

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti

snadno zápalných nebo výbušných materiálů; před

zahájením práce je odstraňte

• Zajistěteobráběnýdíl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)

• Pokudprovádítepráce,přikterýchmůženasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastnísíťovýkabel,pakdržteelektronářadína

izolovanýchplocháchrukojeti (kontakt s vedením pod

napětím může přivést napětí i na kovové díly

elektronářadí a vést k úderu elektrickým proudem)

• Šňůru udržujte vždy mimo dosah pohyblivých částí

nástroje; šňůru nasměrujte dozadu, pryč od nástroje

• Jestliže přívodní šňůru při práci podkodíte nebo

proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze

• Pila se nesmí používat, je-li její přívodní šňůra

poškozená; nechte si je kvalifikovaným pracovníkem

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• Při práci dodržujte bezpečnou vzdálenost vašich rukou

od běžícího pilového listu

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy,

používáte-li původní značkové

• Nepoužívejte pilu, je-li list prasklý, zdeformovaný nebo

• Při venkovním použití zapojte nástroj přes jistič

poruchového proudu (FI) se spouštěcím proudem max.

30 mA, a používejte pouze takovou prodlužovací šňůru,

která je určena pro venkovní použití a je vybavena

spojovací zásuvkou chráněnou proti stříkající vodě

• Jakmile se hodláte vzdálit od nářadí, měl byste ho

vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Aretace spínače pro nepřetržité použití 5

• Výměna pilových listů 6

! pilovýlistzcelazasunouttak,abyzubysměřovaly

• Řezání při 15°/30°/45° 8

K dosažení nejlepších výsledků si zvolte řezací režim

• Výběr režimu řezání 9

- “EXACT” k přesnému řezání, přímce a po křivce

- “TURBO” k rychlému řezání, pouze přímce

! přiřezáníštěpivéhomateriálupoužijtevždyrežim

• Seřízení rychlosti řezání podle použitého materiálu 0

! jestliženástrojneběžísprávněskolečkemDv

poloze1,zvoltesivyššířezacírychlostapři

chodupřístrojejipodlepotřebysnižte

• Odsávání prachu !a

! nepoužívejtevysavačpřiřezáníkovu

- před zapnutím pily zkontrolujte, zda přední hrana

patky spočívá rovně na řezaném materiálu

- uchopte nástroj pevně oběma rukama, abyste jej za

vdech okolností dokonale ovládali

! připrácivždydržtenástrojvšedězabarvené

- zkontrolujte, zda patka spočívá celou plochou pevně

na řezaném materiálu

! předvyjmutímnářadízobrobkunejdřívesečkejte

do úplného zastavení pilového listu

- udržujte větrací štěrbiny F 2 nezakryté

! donástrojmůžetepřipevnitvětšinuběžně

dostupnýchpileksestopkamitypuTaU%

• Při řezání kovů listy pravidelně naolejujte

• K přesnému rovnému řezu veďte patku nástroje podél

hrany rovného kusu dřeva ^

• Před vyřezáváním výkrojků si do materiálu vyvrtejte otvor

• Řezání bez štěpení

- před řezáním nalepte na zamýšlený řez několik vrstev

- řezy provádějte vždy na rubu materiálu (lícem dolů)

• Další tipy najdete na www.skil.com46

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! předčištěnímodpojtezástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše nástroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy SKIL

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu značky

SKIL (adresy a servisní schema nástroje najdete na

• Elektrickénářadí,doplňkyabalenínevyhazujtedo

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol * na to upozorňuje

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci

“Technická data” popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745, EN 61000, EN 55014, podle ustanovení

směrnic 2004/108/ES, 2006/42/ES, 2011/65/EU

• Technická dokumentace u: SKIL Europe BV (PT-SEU/

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto

přístroje 96 dB(A) a dávka hlučnosti 107 dB(A)

(standardní odchylka: 3 dB), a vibrací ✱ m/s² (metoda

ruka-paže; nepřesnost K = 1,5 m/s²)

✱ při řezání dřeva 5,6 m/s²

✱ při řezání kovů 3,0 m/s²

• Úroveň vibrací byla měřena v souladu se

standardizovaným testem podle EN 60745; je možné ji

použít ke srovnání jednoho přístroje s druhým a jako

předběžné posouzení vystavování se vibracím při

používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňtesepřednásledkyvibracítak,žebudete

dbátnaúdržbupřístrojeapříslušenství,budete

siudržovattepléruceauspořádátesisvé

C Páčka na výberu režimu rezania

výstražných upozornení a pokynov uvedených v

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

bezpečnostnépokynystarostlivouschovajtena

ručnéhoelektrickéhonáradiavdostatočnej

Nezmenená zástrčka a vhodná zásuvka znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajtesatelesnémukontaktuspovrchovými

plochamiuzemnenýchspotrebičov,akosú

zvyšuje riziko zásahu elektrickým prúdom.

schválenéprepoužívanievovonkajších

vonkajšieho prostredia znižuje riziko zásahu elektrickým

f) Aksanedávyhnúťpoužitiuručnéhoelektrického

c) Vyhýbajtesaneúmyselnémuuvedeniuručného

elektrickéhonáradiadočinnosti.Predzasunutím

zástrčkydozásuvkya/alebopredpripojením

akumulátora,predchytenímaleboprenášaním

ručnéhoelektrickéhonáradiasavždypresvedčte

mimodosahudetí.Nedopusťte,abyručnéelektrické

e) Elektrickénáradiestarostlivoošetrujte.

elektrickéhonáradia.Predpoužitímručného

Starostlivo ošetrované nástroje s ostrými reznými

kvalifikovanémupersonáluapoužívajtelen

napätie uvedené na štítku nástroja (nástroj s menovitým

dB(A); chráňte si uši ochrannými krycími prostriedkami

tváre a pracujte so zariadením na odsávanie prachu,

akjetakétozariadeniemožnépripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

kovovými predmetmi v obrobku; zoberte ich dole prv než

• Zaistiteobrábanýdiel (obrábaný diel uchytený

zastavte okamžite nástroj a vytiahnite zástrčku z

• Dávajte pozor aby sa ruky nedostali do blízkosti pílového

• Pri použití von zapojte nástroj cez vypínač poruchového

• Výmena pílového listu 6

• Výber režimu rezania 9

- “EXACT” na presné rezanie, rovné + zaoblené hrany

- “TURBO” na rýchle rezanie, len rovné hrany

! vždyzvoľte“EXACT”pripílenímateriálucitlivého

- držte nástroj pevne oboma rukami tak, aby ste vždy

bol schopný úplne nástroj ovládať

! počasprácevždydržtenástrojvoblastisivého

! dajtepozorsapílkovýlistúplnezastavilprvnež

zodvihnete nástroj z opracovávaného materiálu

- vetracie štrbiny F 2 udržujte nezakryté

- vždy položte rezaný materiál tak aby dobrá strana

• Viac rád nájdete na www.skil.com

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

tohto nástroja 96 dB(A) a úroveň akustického výkonu je
