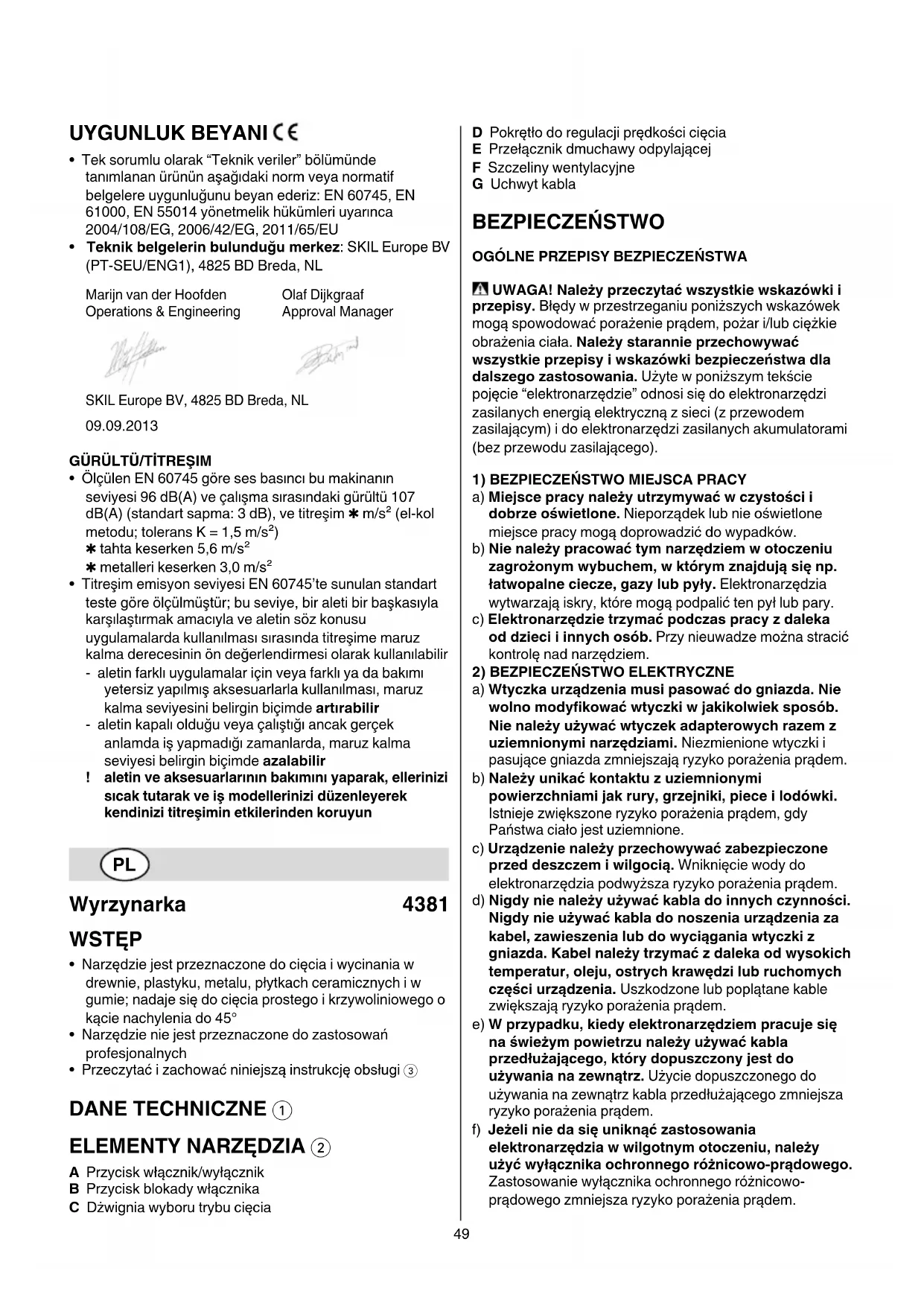

INSTRUKCJA OBSŁUGI 4381 AD SKIL

• Narzędzie jest przeznaczone do cięcia i wycinania w

drewnie, plastyku, metalu, płytkach ceramicznych i w

gumie; nadaje się do cięcia prostego i krzywoliniowego o

kącie nachylenia do 45°

• Narzędzie nie jest przeznaczone do zastosowań

• Przeczytać i zachować niniejszą instrukcję obsługi 3

ELEMENTYNARZĘDZIA2

A Przycisk włącznik/wyłącznik

B Przycisk blokady włącznika

C Dżwignia wyboru trybu cięcia

D Pokrętło do regulacji prędkości cięcia

E Przełącznik dmuchawy odpylającej

F Szczeliny wentylacyjne

BEZPIECZEŃSTWO OGÓLNEPRZEPISYBEZPIECZEŃSTWA UWAGA!Należyprzeczytaćwszystkiewskazówkii

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należystarannieprzechowywać

wszystkieprzepisyiwskazówkibezpieczeństwadla

dalszego zastosowania. Użyte w poniższym tekście

pojęcie “elektronarzędzie” odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1)BEZPIECZEŃSTWOMIEJSCAPRACY

a) Miejscepracynależyutrzymywaćwczystościi

dobrzeoświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.

b) Nienależypracowaćtymnarzędziemwotoczeniu

zagrożonymwybuchem,wktórymznajdująsięnp.

łatwopalneciecze,gazylubpyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzietrzymaćpodczaspracyzdaleka

od dzieci i innych osób. Przy nieuwadze można stracić

kontrolę nad narzędziem.

2)BEZPIECZEŃSTWOELEKTRYCZNE

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie

wolnomodyfikowaćwtyczkiwjakikolwieksposób.

Nienależyużywaćwtyczekadapterowychrazemz

uziemnionyminarzędziami.Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należyunikaćkontaktuzuziemnionymi

powierzchniami jak rury, grzejniki, piece i lodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenienależyprzechowywaćzabezpieczone

przeddeszczemiwilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdynienależyużywaćkabladoinnychczynności.

Nigdynieużywaćkabladonoszeniaurządzeniaza

kabel,zawieszenialubdowyciąganiawtyczkiz

gniazda.Kabelnależytrzymaćzdalekaodwysokich

temperatur,oleju,ostrychkrawędzilubruchomych

częściurządzenia.Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem.

e) Wprzypadku,kiedyelektronarzędziempracujesię

naświeżympowietrzunależyużywaćkabla

przedłużającego,którydopuszczonyjestdo

używanianazewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeliniedasięuniknąćzastosowania

elektronarzędziawwilgotnymotoczeniu,należy

użyćwyłącznikaochronnegoróżnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.50

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii

pracęelektronarzędziemrozpoczynaćzrozsądkiem.

Nienależyużywaćurządzeniagdyjestsię

zmęczonymlubpodwpływemnarkotyków,alkoholu

lub lekarstw. Moment nieuwagi przy użyciu urządzenia

może doprowadzić do poważnych urażeń ciała.

b) Należynosićosobistewyposażenieochronnei

zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa, nie

ślizgające się buty robocze, hełm ochronny lub ochrona

słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należyunikaćniezamierzonegouruchomienia

narzędzia.Przedwłożeniemwtyczkidogniazdkai/

lubpodłączeniemdoakumulatora,atakżeprzed

podniesieniemlubprzeniesieniemelektronarzędzia,

należyupewnićsię,żeelektronarzędziejest

wyłączone. Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub podłączenie do prądu

włączonego narzędzia, może stać się przyczyną

d) Zanimurządzeniezostaniewłączonenależyusunąć

narzędzianastawczelubklucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nienależyprzeceniaćswoichmożliwości.Należy

dbaćobezpiecznąpozycjępracyizawsze

utrzymywaćrównowagę.Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należynosićodpowiednieubranie.Nienależynosić

luźnegoubranialubbiżuterii.Włosy,ubraniei

rękawicenależytrzymaćzdalekaodruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) Wprzypadku,kiedymożliwejestzamontowanie

urządzeńodsysającychlubpodchwytującychnależy

upewnićsię,czysąonewłaściwiepodłączonei

prawidłowoużyte. Użycie urządzenia odsysającego pył

może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

a) Nienależyprzeciążaćurządzenia.Dopracyużywać

należyelektronarzędzia,którejestdotego

przewidziane. Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nienależyużywaćelektronarzędzia,którego

włącznik/wyłącznikjestuszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przedregulacjąurządzenia,wymianąosprzętulub

pozaprzestaniupracynarzędziem,należy

wyciągnąćwtyczkęzgniazdai/lubusunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nieużywaneelektronarzędzianależyprzechowywać

pozazasięgiemdzieci.Nienależyudostępniać

narzędziaosobom,którejegonieumiejąlubnie

przeczytałytychprzepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

e) Urządzenienależystaranniekonserwować.Należy

kontrolować,czyruchomeczęściurządzenia

funkcjonująbezzarzutuiniesązablokowane,czy

częściniesąpękniętelubuszkodzone,comogłoby

miećwpływnaprawidłowefunkcjonowanie

urządzenia.Uszkodzonenarzędzienależyprzed

użyciemurządzeniaoddaćdonaprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

f) Osprzęttnącynależyutrzymywaćostryiczysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

g) Elektronarzędzia,osprzęt,narzędziaitd.należy

używaćodpowiedniodotychprzepisów.

Uwzględnićnależyprzytymwarunkipracyi

czynnośćdowykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

a) Naprawęurządzenianależyzlecićjedynie

kwalifikowanemufachowcowiiprzyużyciu

oryginalnychczęścizamiennych. To gwarantuje, że

bezpieczeństwo użytkowania zostanie zachowane.

PRZEPISYBEZPIECZEŃSTWADOWYRZYNARKI OGÓLNE

• Każdorazowo należy sprawdzać, czy napięcie zasilania

jest zgodne z napięciem podanym na tabliczce

znamionowej urządzenia (narzędzia na napięcie

znamionowe 230V lub 240V zasilać można także

• Sprawdzić, czy urządzenie działa prawidłowo; w

przypadku uszkodzenia naprawy powinien dokonać

wykwalifikowany personel techniczny; nigdy nie otwierać

• Nienależyobrabiaćmateriałuzawierającegoazbest

(azbest jest rakotwórczy)

• Narzędzie nie powinny używać dzieci poniżej 16 roku

• Poziom hałasu podczas pracy może przekraczać 85

dB(A); używać nauszniki do ochrony słuchu

• Podczas pracy z materiałami wytwarzającymi wióry nosić

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały i

metal może być szkodliwy (kontakt z nim lub wdychanie

takiego pyłu może powodować reakcje alergiczne i/lub

niewydolność oddechową u operatora lub osób

towarzyszących); należyzakładaćmaskę

przeciwpyłowąipracowaćzurządzeniem

odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należyzakładaćmaskęprzeciwpyłowąipracowaćz

urządzeniemodsysającympył,jeżelimożnaje

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału51

• W przypadku korzystania z kabla przedłużającego należy

zwrócić uwagę, aby był maksymalnie nawinięty na bęben

oraz był przystosowany do przewodzenia prądu o

natężeniu przynajmniej 16 A

• Przedprzystąpieniemdowykonywania

jakichkolwiekczynnościprzynarzędziu,wczasie

przerwwpracyjakrównieżpojejzakończeniu

wyjąćwtyczkęzgniazdasieciowego

• Przed przystąpieniem do obróbki należy usunąć wszelkie

przeszkody znajdujące się po obu stronach obrabianego

przedmiotu wzdłuż linii cięcia

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być usunięte z

obrabianego przedmiotu; usunąć je przed rozpoczęciem

• Należyzabezpieczyćmiejsceprzeznaczonedo

zszycia (miejsce przeznaczone do zszycia umieszczone

w zaciskach lub imadle jest utrzymywane w miejscu

bezpieczniej niż w ręku)

• Podczaswykonywaniaprac,przyktórychnarzędzie

roboczemogłobynatrafićnaukryteprzewody

elektrycznelubnawłasnyprzewódzasilający,

elektronarzędzienależytrzymaćzaizolowane

powierzchnierękojeści (kontakt z przewodem sieci

zasilającej może spowodować przekazanie napięcia na

części metalowe elektronarzędzia, co mogłoby

spowodować porażenie prądem elektrycznym)

• Kabel zasilający powinien stale znajdować się w

bezpiecznej odległości od wirującej części

elektronarzędzia; kabel zasilający zawsze prowadzić z

tyłu elektronarzędzia

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

• Pod żadnym pozorem nie wolno korzystać z narzędzia z

uszkodzonym przewodem; zleć jego wymianę

wykwalifikowanej osobie

• W przypadku wadliwego działnia mechanicznych lub

elektrycznych elementów urządzenia, należy

bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• Nie zbliżać rąk do obracającej się piły tarczowej

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z oryginalnego

wyposażenia dodatkowego

• Nie używać pękniętego, odkształconego lub tępego

STOSOWANIE NA DWORZE

• Pracując na otwartym powietrzu podłączyć urządzenie

za pośrednictwem wyłącznika prądu zakłóceniowego

(FI), wyzwalanego prądem o natężeniu nie

przekraczającym 30 mA; używać wyłącznie specjalnego

przedłużacza do pracy na otwartym powietrzu

wyposażonego w bryzgoszczelne gniazdo sprzęgające

• Przed pozostawieniem elektronarzędzia należy odłączyć

zasilanie elektryczne i odczekać do całkowitego

zatrzymania się wrzeciona

• Włącznik/wyłącznik 4

• Blokada włącznika dla pracy ciągłej 5

• Wymiana brzeszczotów pił 6

! umieścićbrzeszczotwuchwycieuzębieniemdo

przoduwciskającgodokońca7

• Cięcie pod kątem 15°/30°/45° 8

Dla uzyskania optymalnych wyników należy wybrać tryb

• Wybieranie trybu cięcia 9

- “EXACT” do cięcia dokładnego, prosto- i

- “TURBO” do cięcia szybkiego, wyłącznie

! przycięciumateriałówłupliwychnależyzawsze

wybieraćtryb“EXACT”

• Dostosowanie szybkości cięcia do rodzaju materiału 0

! jeślinarzędzienieporuszasięprzypokrętłoDw

położeniu1,należywybraćwyższąszybkość

cięciaiobniżyćjązchwiląwprawienianarzędzia

! nieużywaćodsysaczapodczascięciametalu

- przed włączeniem narzędzia upewnić się, że stopa

jest ułożona płasko na obrabianym materiale

- trzymać narzędzie mocno obiema rękoma, tak aby

przez cały czas nad nim panować

! podczaspracyzawszetrzymaćnarzędzieza

uchwyt(y) ograniczone szarym kolorem @

- zapewnić pewne dociśnięcie całej powierzchni stopy

wyrzynarki do obrabianego przedmiotu

! przedpodniesieniemnarzędziazobrabianego

materiałunależysięupewnić,żeostrze

zatrzymałosięwpełni

- szczeliny wentylacyjne F 2 powinny być odkryte

WSKAZÓWKIUŻYTKOWANIA

• Używać właściwych brzeszczotów pił $

! narzędzieakceptujewiększośćogólnie

dostępnychbrzeszczotówzuchwytemtypuTiU

• Podczas cięcia metalu regularnie zwilżać olejem

• Podczas dokładnego cięcia prostoliniowego prowadzić

podstawę narzędzia przy prostym kawałku drewna ^

• Przy wykonywaniu wycięć wywiercić wcześniej otwór &

• Cięcie bez odłupywania krawędzi

- przed piłowaniem linię ciźcia zakleić kilkoma

warstwami szerokiej taśmy klejącej

- eksponowaną stronę piłowanego materiału zawsze

• Więcej wskazówek można znaleźć pod adresem

KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych F 2)

! przedprzystąpieniemdoczyszczenianależy

wyjąćwtykzgniazdasieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę

powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu

usługowego SKIL (adresy oraz diagram serwisowy

narzędzenia znajdują się na stronach www.skil.com)

• Niewyrzucajelektronarzędzi,akcesoriówi

opakowania wraz z odpadami z gospodarstwa

domowego (dotyczy tylko państw UE)

godnie z Europejską Dyrektywą 2002/96/WE w sprawie

zużytego sprzętu elektrotechnicznego i elektronicznego

oraz dostosowaniem jej do prawa krajowego, zużyte

elektronarzędzia należy posegregować i zutylizować w

sposób przyjazny dla środowiska

w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol * przypomni Ci o tym

DEKLARACJAZGODNOŚCI

• Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w “Dane techniczne”, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60745, EN 61000, EN 55014,

zgodnie z wymaganiami dyrektyw 2004/108/EU,

2006/42/EU, 2011/65/UE

• Dokumentacja techniczna: SKIL Europe BV (PT-SEU/

• Pomiarów dokonano zgodnie z normą EN 60745

ciśnienie akustyczne narzędzia wynosi 96 dB(A) zaś

poziom mocy akustycznej 107 dB(A) (poziom odchylenie:

3 dB), zaś wibracje ✱ m/s² (metoda dłoń-ręka; błąd

pomiaru K = 1,5 m/s²)

✱ podczas cięcia drewna 5,6 m/s²

✱ podczas cięcia metalu 3,0 m/s²

• Poziom emisji wibracji został zmierzony zgodnie z testem

standaryzowanym podanym w EN 60745; może służyć

do porównania jednego narzędzia z innym i jako ocena

wstępna narażenia na wibracje w trakcie używania

narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należychronićsięprzedskutkamiwibracjiprzez

konserwacjęnarzędziaijegoakcesoriów,

zakładanierękawiciwłaściwąorganizacjępracy

• Odsávanie prachu !a

listami typu T aj typu U %

✱ pri rezaní kovu 3,0 m/s²

✱ pjaudami metalą 3,0 m/s²
