MANUALE UTENTE 0715 AA SKIL

• Questo utensile è inteso unicamente per la falcatura di prati domestici

• Questo utensile non è inteso per un uso professionale

• Verificare che l'imballo contenga tutte le parti illustratesul disegno ②
• In caso di parti mancanti o danneggiate, contattare il proprio rivenditore
• Istruzioni di montaggio ② -la sequenza dei numeri che compaiano nel disegno corrisponde alla successione dei passi da seguire per il montaggio del tosaerba!serrare fermamente tutte le viti e i dadi
• Leggere attendamente quello manuale di istruzioni prima dell'impiego, e conservarlo per future consulazioni ④

DATI TECHNICI①

ELEMENTI UTENSILE ③

A Reggicavo
B Fermacavo
C Interruttore di sicurezza
D Grilletto
E Cestello raccoglierba
F Indicatore "Cestello raccoglierba piano"
G Fissaggio del dato ad alette
H Maniglia per il trasporto
J Feritoie di ventilazione
K Protezione posteriore

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettROUTensile"utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO
a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate sono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre personne durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.
2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrè essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assiste ad utensili con collegamento a terra. Le spine non modificate e le

3) SICUREZZA DELLE PERSONE

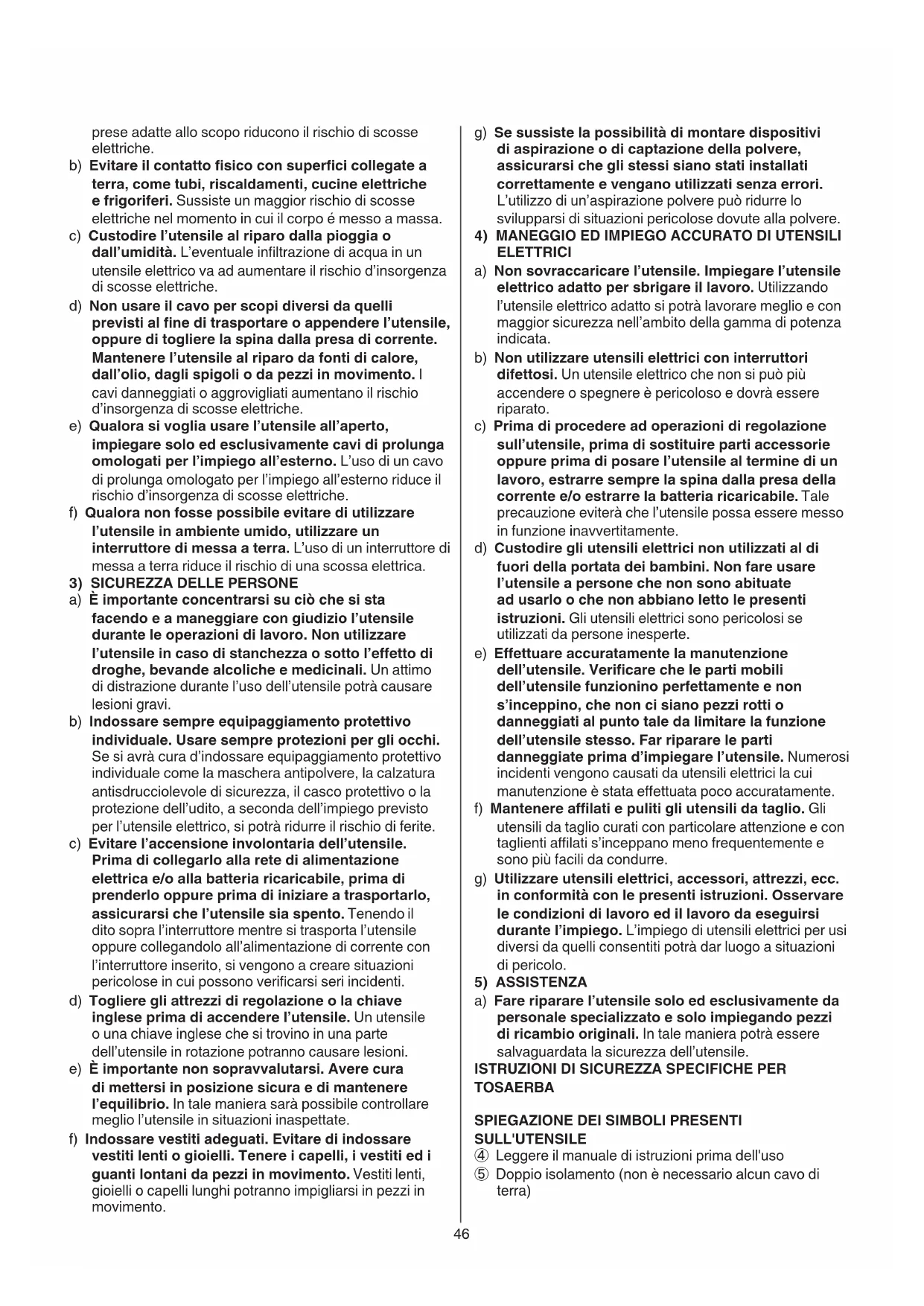

prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èizzato a massa.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'utensile in ambiente umido, utilizzato un interrottore di messa a terra. L'uso di un interrottore di messa a terra riduce il rischio di una scossa elettrica.
a) è importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'utensile durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o sostl'effetto di droghe, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'utensile potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrare cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potra ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'utensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'utensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a create situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte dell'utensile in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'utensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i quanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.

g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polve

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzato l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza individata.

b) Non utilizzato utensili elettrici con interruptoridi dettosi. Un utensile elettrico che non si più accendere o spegnere è pericoloso e dovrá essere riparato.

c) Prima di procedere ad operazioni di regolazione sull'utensile, prima di sostituire parti accessorie oppure prima di posare l'utensile al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'utensile possa essereMESSO in funzione inavvertamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persona che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione dell'utensile. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile stesso. Far riparare le parti danneggiate prima d'impiegare l'utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata molto accuratamente.

f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e contaglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5) ASSISTENZA

a) Fare riparare l'utensile solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'utensile.

ISTRUZIONI DI SICUREZZA SPECIFICHE PER TOSAERBA

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

④ Leggere il manuale di istruzioni prima dell'uso
(5) Doppio isolamento (non è necessario alcun cavo di terra)

⑥ Prestare attenzione al rischio di lesioni provocate da detriti proietti (mantenere spettatori a distance di sicurezza dall'area di lavoro)
⑦ Fare attenuationale lame affiliate
8 Tenere il cavo (di prolunga) sempre lontano alla lamà di taglio in movimento
9 La lama di taglio continua a ruotare per un certo tempo après che l'utensile è stato spento (non toccare la lama in movimento)
Spagnere e disinserire la spina prima di pulire/fare la manutenzione o se il cavo (di prolunga) è danneggiato o impigliato
11 Non gettare l'utensile tra i rifiuti domestici

NOTE GENERALI

Evitare di usare il tosaerba su prati bagnati
L'utente è responsable per incidenti o pericoli causati ad altre persono o a proprietà di essere ultime
Non usare l'utensile se la protezione posteriore o il cestello raccoglierba sono difettosi
- Se si usa l'utensile perché cestello raccoglierba, assicurarsi che la protezione posteriore sia in posizione chiusa (rischio di lesioni provocate alla lama di taglio in movimento)
- Disinserire sempre la spina dalla presa di corrente - quando si lascia l'utensile incustodito - prima di rimuovere materiale incastrato -controllare, pulire o effettuire lavori sull'utensile -dqopo un contatto con un oggetto estraneo - quando l'utensile si avvia con vibrazioni anomale

SICUREZZA ELETTRICA

• Esaminare il cavo periodicamente e, se danneggiato, farlo sostituire da personale qualificato
• In ambienti umidi usare un dispositivo per corrente residua (RCD) con una corrente di scatto di massimo 30mA
• Usare cavi di prolunga completeness srotolati e sicure con una capacité di 16 Amp
• Usare solamente una prolonga di tipo H05VV-F o H05RN-F per un uso all'esterno e munita di presa e spina a prova di spruzzo
  Non passare sopra, schiacciare o tirare il cavo (di prolunga)
  Proteggere il cavo (di prolunga) dal calorie, dall'olio e da bordi taglienti
• Esaminare il cavo di prolunga periodicamente e, se danneggiato, sostituirlo (cavi di prolunga inadaguati possono essere pericolosi)

SICUREZZA DELLE PERSONE

Non usare l'utensile a piedi nudi o indossando sandali aperti; indossare sempre scarpe robuste e pantaloni lunghi
Familiarizzare con i controlli e l'uso corretto dell'utensile
Non falciare mai in prossimita di persona (particularmente bambini) e animali
- Tenere sempre mani e piedi lontani dalle parti in movimento
- Stare sempre lontano dall'apertura di scarico
- Accendere il motore secondo le istruzioni e con i piedi ben lontani alla lama di taglio
- Questo utensile non deve essere usato da persona (compresi i bambini) con ridotte capacità fisiche, sensoriali e mentali o con scarsa esperienza e conoscenza specifiche, a meno che le stesse non operino sotto la supervisione di una persona

responsabile della loro sicurezza o siano state daessa istruite sull'utilizzo dell'utensile (dispositionsi locali possono imporre restrizioni d'età dell'opereatore)

Assicurarsi che i bambini non giochino con l'utensile
- Usare il tosaerba solo a passo d'uomo (non correre)
- Fare attentione sulle pendenze e non falciare su terreini troppo ripidi
- Fare molta attenzione quando si procede a nitroso o si tira il tosaerba verso di se

PRIMA DELL'USO

• Controllare il funzionamento dell'utensile prima di anni volta che si deve usare, in caso di un difetto, farlo riparare immediatamente da una persona qualificata; non après mai l'utensile da se stessi
• Ispezionare attendamente l'area in cui si desidera usare il tosaerba e rimuovere tutti gli oggetti duri che potrebbe essere catturati e proiettati dal meccanismo di taglio
  Assicurarsi sempre che il meccanismo di taglio sia in buone condizioni (sostituire parti usurate o danneggiate)
• Mantenere dadi, bulloni e viti serrati, al fine di assicurare che il tosaerba funzioni in modo sicuro

DURANTE L'uso

• Falciere escludivamente con sufficiente luce diurna o artificiale
  Non inclinare l'utensile nelle si avvia o accende il motore, tranne se l'utensile deve essere inclinato per la partenza su erba alta (in tal caso non inclinare più di quando assolutamente necessario e inclinare solo la parte lontana dall'opereatore); assicurarsi sempre che entrambé le mani siano in posizione d'uso prima di riportare l'utensile per terra
  Assicurarsi che la lama di taglio sua completeness fermo quando si inclina l'utensile per superare delle superfici diverse da erba e durante il trasporto da e verso l'area da falciare.
• Falciere in large su terreni ripidi (mai in su e in giu)
• Fare particolare attenzione quando si cambia direzione su terreni ripidi
  Non lasciare mai alzare o trasportare mai il tosaerba con il motore acceso
• Spagnere sempre l'utensile e disinserire la spina alla presa di corrente, se il cavo d'alimentazione o il cavo di prolunga è tagliato, danneggiato o impigliato (non toccare il cavo prima di disinserire la spina)
  Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato

USO

Reggicavo 12

-agganciare l'asola del cavo di prolunga al reggicavo A come individato nell'illustrazione -tirare per fissare il cavo di prolunga

Regolazione dell'altezza (28-48-68 mm) 13

!scollegare la spina alla prese di corrente e assicurarsi che la lama di taglio si sua fermata

-capovolgere il tosaerba
- posizione are l'asse della ruota anteriore e di quella posteriore all'altezza di taglio desiderata (28, 48 o 68 mm)

lassicurarsi che le quattro ruote siano fissate alla stessa altezza di taglio

• Interru tlore on/off di sicurezza ⑭

Evita che l'utensile venga acceso accidentamente -accendere l'utensile premendo prima il pulsante di

sicurezza C quindi il grilletto D

-spegnete l'utensile rilasciando il grilletto D

!dopo aver spento l'utensile, la lama continua a muoversi per quale secondo

Istruzioni operative

-tenere il tosaerba con entrambe le mani

• posizionare il tosaerba sul bordo del prato e falciare procedendo in avanti

-cambiare direzione alla fine del prato, ripassando.
parzialmente sulla striscia più falciata

-usable totaerba solo sull'erba asciutta

-tenere il tosaerba lontano da oggetti duri e piante

-per falciere erba lunga, impostare prima il meccanismo di taglio all'altezza massima, quindi abbassarlo

Iadeguare la velocità quando si falcia erba alta

Indicatore "Cestello raccoglierba piano" 15

-svuotare il cestello raccoglierba E non appena la linguetta F si abbassa da sola,indicando che il cestello raccoglierba è pieno

-per garantire una raccolta ottimale dell'erba, pulire regolarmente i fori sotto la linguetta F con una spazzola

Stoccaggio 16

-per risparmiare spazio, ripiegare l'impugnatura dell'utensile (usando il dato ad alette G) e riporre I'utensile come illustrato; svuotare prima il cestello raccoglierba

lassicurarsi che il cavo (di prolunga) non venga incastrato quando si ripiega/apre l'impugnatura dell'utensile (non lasciar cadere l'impugnatura)

-non appoggiare altri oggetti sopra al tosaerba quando è riposto

-riporre il tosaerba in un luogo chiuso e asciutto

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoe di ventilazione J ③)
• Pulire il tosaerba dopo agli uso con una spazzola e un panno soffice

!non usare acqua (soprattutto idropulitrici)

-rimuovere l'erba falciata compattata alla zona delle lame con un utensile di legno o di plastica

• Controllare regolarmente che il cestello raccoglierba non sua danneggiato
• Verificare regolarmente che le lame e i bulloni non siano usurati o danneggiati e sostituirli tutti per mantenere l'equilibrio
  Sostituzione della lama di taglio 17

!disinserire la spina dalla presa di corrente e rimuovere il cestello raccoglierba E ③ !portare guanti protettivi

-capovolgere il tosaerba
-rimuovere/montare la lama di taglio using una chiave 13 come illustrato
!usare solo lame di taglio sostitutive del tipo corretto (ricambio SKIL numero 2610Z04069, marcato YAT 474 552)
- pulire l'area del gambo e la parte inferiore dell'utensile prima di montare la lama di taglio!durante il montaggio della lama di taglio,

assicurarsi che i due fori X corrispondano esattamente alle due tacche Y

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL
• inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

RISOLUZIONE DI PROBLEMI

• La seguente lista elenca sintomi di problemi, possibili cause e misure correttive (se il proprio problema non è identificato e non è possible correggerlo, si prega di contattare il proprio rivenditore o centro assistenza) !specnere l'utensile ed estrarre la spina alla presa di corrente prima di cercare di risolverve il problema
  ★ L'utensile non funziona

-alimentazione assente -> controllare l'alimentazione (cavo d'alimentazione, interruptoriete sezonatori, fusibili)
-presa di corrente difettosa -> usare un'altra presa
-cavo di prolunga danneggiato -> sostituire il cavo di prolunga
-erba troppo alta -> augmentare l'altezza di taglio e inclinarè l'utensile

L'utensile funziona a intermittenza

-cavo di prolunga danneggiato -> sostituire il cavo di prolunga
-cavi interni difettosi -> contattare il rivenditore/centro di assistenza

L'utensile lascia una finitura diflorme o il motore fa fatica -altezza di taglio troppo bassa -> augmentare l'altezza di taglio

-lama di taglio non taglia ->sostituire la lama di taglio
- parte inferiore dell'utensile molto ostruita -> pulire l'utensile
-altezza di taglio non uniforme ->impostare le 4 ruote alla stessa altezza di taglio

La lama di taglio non gira.

-lama di taglio ostruita->rimuovere l'ostruzione
-dado/bullone della lama allentato -> serrare dato/ bullone

★ L'utensile vibra in modo anomalo

-lama di taglio danneggiata -> sostuire la lama di taglio
-dado/bullone della lama allentato -> serrare dato/ bullone

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e I'imballaggio tra i rifiuti domestici (solo per paesi UE)

-secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
- il symbolo ⑪ vi ricorderà quello fatto quando dovrete eliminarle

DICHIARAZIONE DEI CONFORMITA (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle seguenti normative ed ai relativi documenti: EN 60335, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG, 2011/65/UE
Fascicolo technique: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Misurato in conformità al EN 60335 il livello di pressione acustica di quello utensile è 73 dB(A) ed il livello di potenza acustica 93 dB(A) (deviazione standard: 1,5 dB), e la vibrazione 2,5 m/s² (metodo mano-braccio; incertezza K = 1,5 m/s²)
• Misurato secondo 2000/14/CE (EN/ISO 3744) il livello di potenza acustica garantito LWA è inferiore a 94 dB(A) (procedimento di valutazione della conformità secondo appendice VI)

Organismo notificato: KEMA, Arnhem, NL

Numero identificativo dell'Organismo notificato: 0344

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60335; quello valore più essere utilizzato perMETTERA conl'utensile con un'alto o come valutazione preliminare di esposizione alla vibratione quando si impiega l'utensile per le applicazionimentionate

-se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente -i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

!proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzato i metodi di lavoro
