GEBRUIKSAANWIJZING Dustex 25 Fein

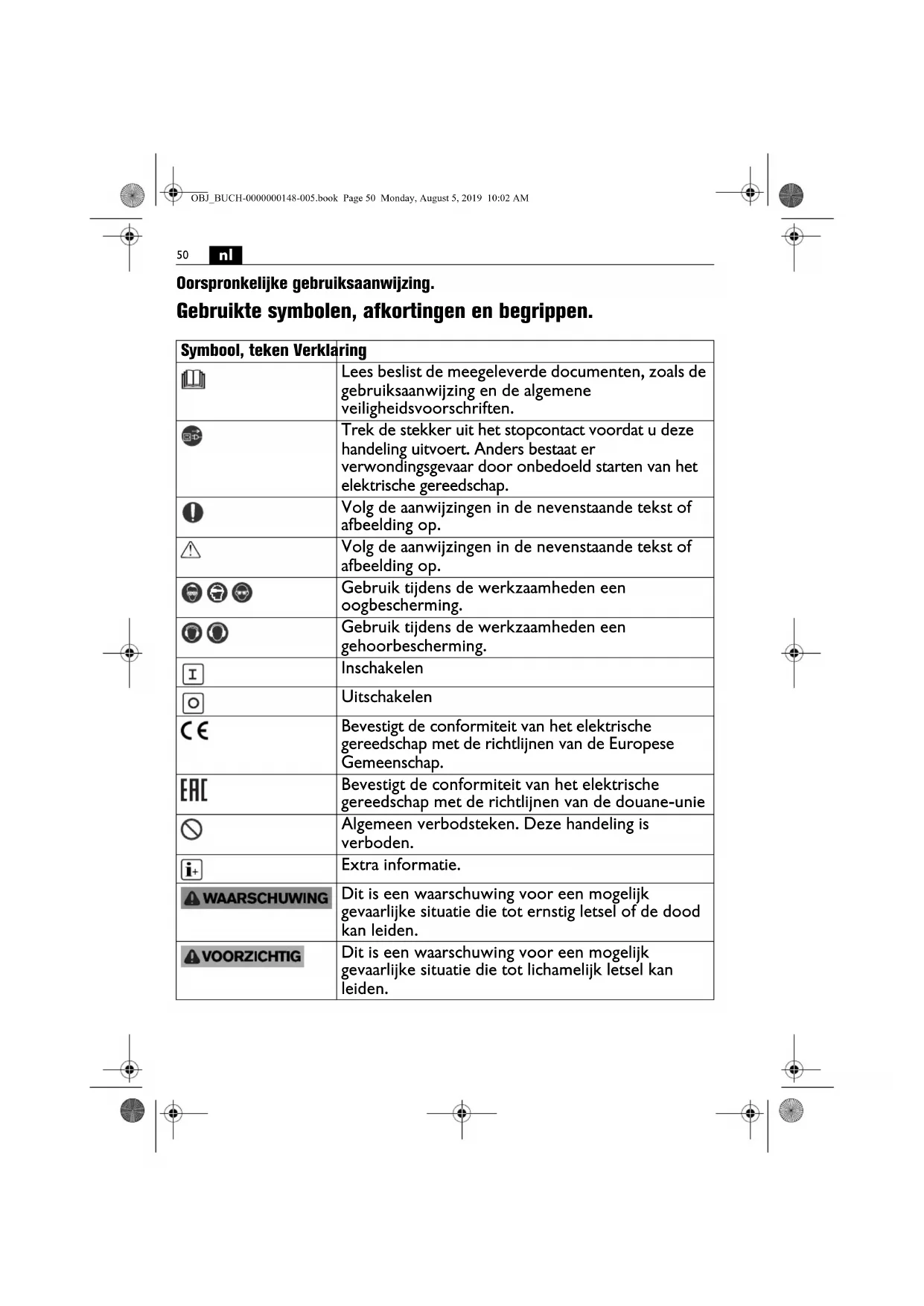

Oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Inschakelen Uitschakelen Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de douane-unie Algemeen verbodsteken. Deze handeling is verboden. Extra informatie. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot lichamelijk letsel kan leiden. OBJ_BUCH-0000000148-005.book Page 50 Monday, August 5, 2019 10:02 AM51

Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen. IPX4 Beschermingstype elektrostatisch geleidend Teken Eenheid inter- nationaal Eenheid nationaal Verklaring

W W Opgenomen vermogen

Max W W max. opgenomen vermogen

W W Max. aansluitvermogen van het geïntegreerde stopcontact U V V Meetspanning f Hz Hz Frequentie l l Inhoud reservoir l l Vulhoeveelheid vloeistof l/s l/s Volumestroom met 4 m slang Ø 35 mm l/s l/s Volumestroom aan blazer hPa hPa Onderdruk L x B x H mm mm lengte x breedte x hoogte Ø mm mm Diameter van een rond deel kg kg Gewicht volgens EPTA- Procedure 01

Luchtwisselingen per uur

Trillingsemissiewaarde volgens EN 60745 (vectorsom van drie richtingen) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basiseenheden en afgeleide eenheden uit het internatio- nale eenhedenstelsel SI. Symbool, teken Verklaring OBJ_BUCH-0000000148-005.book Page 51 Monday, August 5, 2019 10:02 AM52

Voor uw veiligheid. Lees alle vei- ligheidswaar- schuwingen en alle voorschriften. Als de waarschuwingen en voor- schriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik deze zuiger niet voor- dat u deze gebruiksaanwijzing en de meegeleverde „Algemene veilig- heidsvoorschriften” grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wan- neer u de zuiger doorgeeft of ver- koopt. Neem ook de geldende nationale arbeidsveiligheidsregels in acht. Bestemming van de zuiger: Zuiger voor nat en droog zuigen voor gebruik met het door FEIN goedgekeurde toebehoren in een tegen weersinvloeden beschermde omgeving voor het zuigen van voor de gezondheid niet gevaarlijk stof en stof van stofklasse L, kleine vuildeel- tjes, in het bijzonder bij het uitvoe- ren van werkzaamheden met elektrisch gereedschap waarbij stof vrijkomt, en voor het zuigen van niet brandbare vloeistoffen. Deze zuiger is bestemd voor bedrijfsmatig doeleinden, bijvoor- beeld in hotels, scholen, ziekenhui- zen, fabrieken, winkels, kantoren en verhuurbedrijven. Alleen voor landen van de EU: Zuiger van stofklasse L volgens IEC/EN 60335-2-69 voor het droog zuigen van voor de gezondheid gevaarlijk stof met een blootstellings- grenswaarde > 1 mg/m

De zuiger bevat stof dat gevaarlijk is voor de gezondheid. Laat alleen een vakman het apparaat leegmaken en onderhoud aan het apparaat uitvoe- ren, inclusief het verwijderen van het stofverzamelreservoir. Een geschikte beschermende uitrusting is noodza- kelijk. Gebruik de zuiger niet zonder het volledige filtersysteem. Anders brengt u uw gezondheid in gevaar. De zuiger is ook bedoeld voor gebruik aan wisselstroomgenerato- ren met voldoende capaciteit die vol- doen aan de norm ISO 8528-5, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervor- mingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen. Bijzondere veiligheidsvoorschrif- ten. Dit gereedschap is niet bestemd voor gebruik door personen (inclusief kin- deren) met beperkte fysieke, senso- rische en geestelijke vaardigheden of met beperkte ervaring en/of ken- nis. Op kinderen moet toezicht worden gehouden om er zeker van te zijn dat zij niet met dit gereedschap spelen. OBJ_BUCH-0000000148-005.book Page 52 Monday, August 5, 2019 10:02 AM53

De reiniging en het onderhoud van de zuiger door kinderen mogen niet zon- der toezicht plaatsvinden. Bedienende personen moet op passende wijze worden geïnstrueerd in het gebruik van deze zuiger. Voor het gebruik moet de bedienende persoon worden voor- zien van informatie, instructies en scholing ten aanzien van het gebruik van de zuiger en de stoffen waarvoor deze moet worden benut, inclusief de veilige methode voor het afvoeren van het opgenomen materiaal. De bedienende persoon moet de veilig- heidsvoorschriften in acht nemen die van toepassing zijn op de materialen waarmee wordt omgegaan. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescher- ming of veiligheidsbril. Draag voor zover van toepassing een stofmas- ker, een gehoorbescherming, werk- handschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten wor- den beschermd tegen wegvliegende deeltjes die bij verschillende toepas- singen ontstaan. Een stof- of adem- beschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Gebruik de zuiger alleen als deze is aangesloten op een volgens de voor- schriften geaard stopcontact. Gebruik alleen onbeschadigde aan- sluitkabels en geaarde verlengka- bels die regelmatig worden nagezien. Een niet doorgaande aard- leiding kan tot een elektrische schok leiden. Door de geaarde aansluitopening worden statische ladingen afgeleid. Daardoor worden in combinatie met elektrostatisch afleidend toebehoren (optie) vonkvorming en stroom- schokken voorkomen. Gebruik de zuiger bij nat zuigen alleen terwijl het reservoir zich in horizontale stand bevindt. Anders bestaat door in de zuigermotor bin- nendringend water het risico van een elektrische schok. Gebruik de netaansluitkabel om de zuiger te trekken, om de netstekker uit het netstopcontact te trekken of voor een ander doel waarvoor deze niet bestemd is. Houd de netaansluit- kabel uit de buurt van hitte, olie, scherpe randen en bewegende delen. Rijd niet over de netaansluitkabel en klem deze niet vast. Beschadigde of in de war geraakte netaansluitkabels vergroten het risico van een elektri- sche schok. Trek de netstekker uit het netstop- contact voordat u toebehoren wis- selt. Deze voorzorgsmaatregel vermindert het risico van een elektri- sche schok. Zuig geen voor de gezondheid gevaarlijke stoffen, zoals beuken- houtstof, eikenhoutstof, steenstof en asbest. Deze stoffen gelden als kan- kerverwekkend. Bij het opzuigen van grote hoeveel- heden fijn stof kan elektrostatische oplading optreden. OBJ_BUCH-0000000148-005.book Page 53 Monday, August 5, 2019 10:02 AM54

Zorg voor een goede ventilatie op de werkplek. Zuig geen brandbare of explosieve vloeistoffen zoals benzine, olie, alco- hol of oplosmiddelen. Zuig geen heet of brandbaar stof. Gebruik de zuiger niet in een explosiegevaarlijke ruimte. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen. Er mogen geen plaatjes of symbolen op de zuiger worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Gebruik geen toebehoren dat niet door FEIN speciaal voor deze zuiger is voorzien of geadviseerd. Het feit dat u het toebehoren aan de zuiger kunt bevestigen, waarborgt nog geen vei- lig gebruik. Controleer voor de ingebruikneming (zie pagina 6–9) de netaansluitkabel en de netstekker op beschadigingen. Gebruik het stopcontact van de zuiger alleen voor de aanslui- ting van een extern elektrisch gereedschap. De zuiger wordt auto- matisch in werking gesteld via het aangesloten elektrische gereed- schap. Het aansluitvermogen van het elek- trische gereedschap mag het maxi- male aansluitvermogen van het zuigerstopcontact P

niet overschrij- den. Ook de gebruiksaanwijzing en de vei- ligheidsvoorschriften van het elektri- sche gereedschap dat u aan het stopcontact van de zuiger aansluit in acht nemen. Aanbeveling: Gebruik de zuiger altijd via een aardlekschakelaar (RCD) met een uitschakelstroom van 30 mA of minder. De zuiger mag alleen binnenshuis bewaard worden. Bedieningsvoorschriften. Bediening, zie pagina 10. Filter vervangen en filter reinigen, zie pagina 11–13/ 56 Hoofdstuk „Sto- ringen opsporen.” Zuig nooit zonder harmonicafilter. Anders wordt de motor beschadigd en treedt gevaar voor de gezondheid op door verhoogde uitstoot van fijn stof. Voor het zuigen van fijn stof moet bovendien een vliesfilterzak worden gebruik. Als de afvoerlucht naar de ruimte wordt teruggevoerd, moet een vol- doende luchtwisselingswaarde L in de ruimte bestaan. De terugge- voerde volumestroom mag maxi- maal 50 % van het volume verse lucht (inhoud ruimte x luchtwisse- lingswaarde L

) bedragen. Zonder speciale ventilatiemaatregel geldt:

Let er bij het inzetten van de vliesfil- terzak op dat de afsluitschuif en de vliesfilterzak volledig tegen de bin- nenkant van het reservoir liggen. Sluit de vliesfilterzak nadat u deze uit de zuiger hebt genomen met de afsluitschuif af om vervuiling te voor- komen. Voor de opname van stof van stofklasse L mogen alleen droge harmonicafilters worden gebruikt die niet vochtig of nat zijn geweest. OBJ_BUCH-0000000148-005.book Page 54 Monday, August 5, 2019 10:02 AM55

Voor het wisselen van nat naar droog zuigen laat u de natte har- monicafilter drogen of vervangt u deze door een droge. Anders wordt de harmonicafilter onbruikbaar. Houd de harmonicafilter droog en reinig deze regelmatig. Monteer het toebehoren met lichte druk. Als u de delen wilt verwijde- ren, dient u de deze iets tegen elkaar te draaien en uit elkaar te trekken. Schakel de zuiger uit voordat u het elektrische gereedschap op het zui- gerstopcontact aansluit. Steek alleen de stekker van het uitgeschakelde elektrische gereedschap in het zui- gerstopcontact. Na het uitschakelen van een op het zuigerstopcontact aangesloten elek- trisch gereedschap loopt de zuiger nog ongeveer 15 seconden uit en wordt deze vervolgens automatisch uitgeschakeld. Als tijdens het nat zuigen van elek- trisch geleidende vloeistoffen het maximale vulpeil van het reservoir wordt bereikt, wordt de zuiger auto- matisch uitgeschakeld (automatische uitschakeling). Trek de netstekker uit het netstopcontact en maak het reservoir leeg. Als tijdens het nat zuigen van elek- trisch niet geleidende vloeistoffen het maximale vulpeil van het reser- voir wordt bereikt, wordt de zuiger niet automatisch uitgeschakeld. Maak het reservoir op tijd leeg. Na het nat zuigen reinigt u de sondes en de ruimte tussen de sondes met een borstel. Onderzoek de sondes regelma- tig op tekenen van beschadigingen. Als er schuim naar buiten komt, schakelt u de zuiger onmiddellijk uit en maakt u het reservoir leeg. Bij kortsluiting en/of naar buiten komen van veel stof schakelt u de zuiger onmiddellijk uit en verbreekt u de verbinding met het stroomnet. Zet het vastzetbare zwenkwiel tij- dens het transport van de zuiger vast. Onderhoud en klantenservice. Controleer de aansluitingen, dichtingen en slangen. Laat beschadigingen alleen herstellen door gekwalificeerd, vakkundig per- soneel en alleen met FEIN-vervan- gingsonderdelen. Gebruik voor het reinigen van de zuiger in de handel verkrijgbare, niet schurende reinigingsmiddelen en water. Laat de zuiger na het reinigen volledig drogen. Maak het reservoir na elk gebruik leeg en verwijder het grove vuil en stof. Maak het reservoir leeg na het zuigen van vloeistoffen. Laat aansluitend de zuiger met aangesloten toebehoren nog enkele minuten lopen om deze delen te drogen. Verwijder gebruikte harmonicafilters en filterzakken volgens de wettelijke voorschriften. Als de aansluitkabel van het elektri- sche gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordi- ger. OBJ_BUCH-0000000148-005.book Page 55 Monday, August 5, 2019 10:02 AM56

Laat minstens eenmaal per jaar door de fabrikant of door een geïnstru- eerd persoon een stoftechnische controle uitvoeren, bijvoorbeeld op beschadigingen van de filter, functie en dichtheid van de zuiger. Bij zuigers van klasse L die zich in een vuile omgeving bevinden, moeten de buitenzijde en alle machinedelen worden gereinigd of met afdichtmid- delen worden behandeld. Bij onder- houds- en reparatiewerkzaamheden moeten alle niet naar tevredenheid te reinigen delen worden afgevoerd. Deze delen moeten in ondoorlaat- bare zakken worden afgevoerd in overeenstemming met de geldende bepalingen voor het afvoeren van dit afval. Voor onderhoud door de gebruiker moet de zuiger gedemonteerd, gereinigd en nagezien worden, voor zover dat zonder gevaar voor onder- houdspersoneel en andere personen mogelijk is. Vóór de demontage moet de zuiger gereinigd worden om eventuele gevaren te voorko- men. De ruimte waarin de zuiger gede- monteerd wordt, dient goed geven- tileerd te worden. Draag tijdens het onderhoud persoonlijke veiligheids- uitrusting. Na het onderhoud moet de onderhoudsomgeving worden gereinigd. Producten die met asbest in aanra- king zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde pro- ducten af volgens de in uw land gel- dende voorschriften voor de afvoer van asbesthoudend afval. De actuele onderdelenlijst van deze zuiger vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: Vliesfilterzak, harmonicafilter, filter- cassette, slang, gereedschapbus Storingen opsporen. Storing Oorzaak Storingen verhelpen Zuiger kan niet worden ingeschakeld. Zekering van het aansluitstopcontact is geactiveerd. Controleer de stroomtoevoer. Zuiger in automati- sche modus. Functieschakelaar op „I” zetten. Zuigcapaciteit minder. Zuiger niet goed gemonteerd. Kap correct aanbrengen en beide sluitingen volledig sluiten. Zuigsysteem ver- stopt. Zuigslang en zuigbuis reinigen. Vliesfilterzak vol. Vliesfilterzak wisselen. Harmonicafilter vol. Harmonicafilter wisselen. OBJ_BUCH-0000000148-005.book Page 56 Monday, August 5, 2019 10:02 AM57

Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het pro- duct geldt overeenkomstig de wette- lijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat er bij de zuiger slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt mee- geleverd. Conformiteitsverklaring. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing ver- meld staan. Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Verpakkingen, versleten zuigers en toebehoren op een voor het milieu verantwoorde wijze afvoeren. Stof komt naar buiten bij het zuigen. Verkeerde inbouw- positie van het har- monicafilter. Inbouwpositie van harmonicafilter corrigeren. Geen zuigcapaciteit bij nat zuigen. Reservoir vol. Reservoir leegmaken. Zuiger wordt niet auto- matisch ingeschakeld Sondes vuil. Sondes en de ruimte daartussen met een borstel reinigen. Storing Oorzaak Storingen verhelpen OBJ_BUCH-0000000148-005.book Page 57 Monday, August 5, 2019 10:02 AM58
